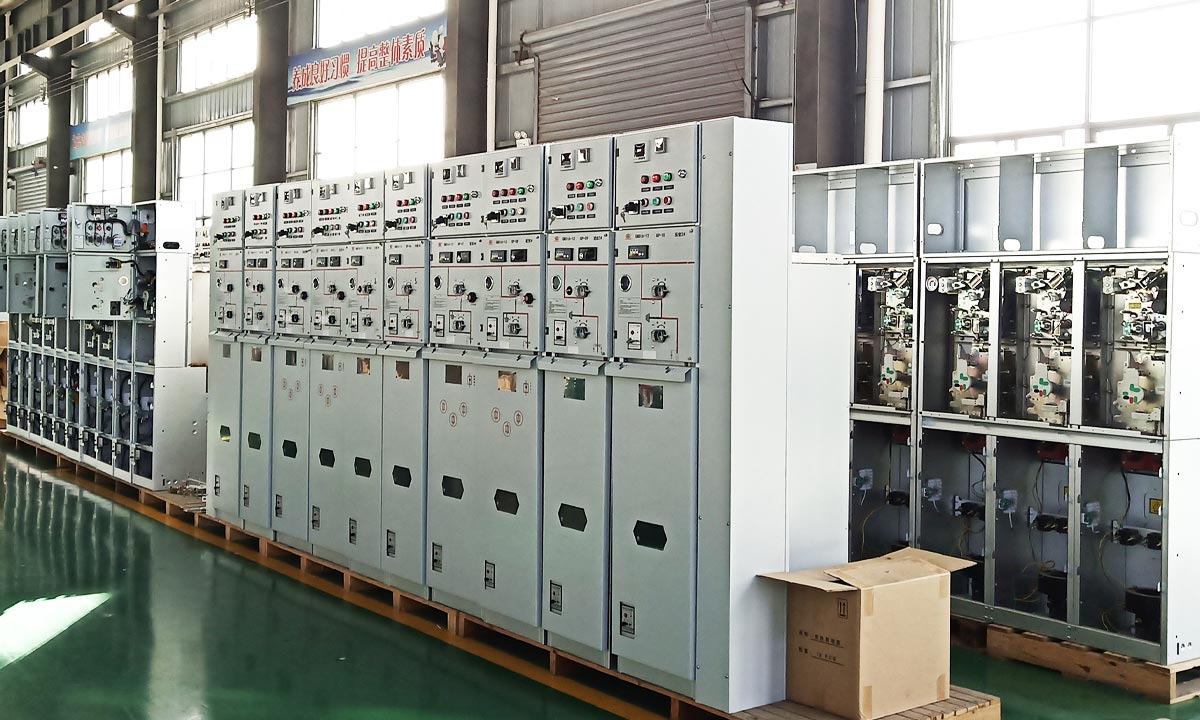

الشركة المصنعة للوحدة الرئيسية الحلقية عالية الجودة لتوزيع موثوق للطاقة
الوحدة الرئيسية الحلقية هي نوع منمفاتيح الجهد المتوسطالمستخدمة في شبكات توزيع الطاقة. إنها عبارة عن مجموعة مدمجة ومجمعة في المصنع ومحاطة بالمعدن من مكونات المفاتيح الكهربائية (مثل مفاتيح فصل الحمل، والصمامات، وقضبان التوصيل)، ويتم تطبيقها عادةً عند مستويات الجهد المقدر من 10 كيلو فولت إلى 40.5 كيلو فولت.
يمكن تقسيم الوحدات الرئيسية الحلقية إلى وحدات RMU معزولة بالغاز ووحدات RMU صديقة للبيئة بناءً على وسط العزل. تستخدم وحدات RMU المعزولة بالغاز عادةً SF₆ كوسيلة عازلة وتبريد القوس الكهربائي، بينما تعتمد وحدات RMU الصديقة للبيئة غازات صديقة للبيئة مثل الهواء الجاف، أو N₂، أو مخاليط الغاز الأخضر الأخرى، بالإضافة إلى تقنية انقطاع الفراغ. يوجد أيضًا نوع من RMU المعزول الصلب، والذي يستخدم بشكل عام راتنجات الإيبوكسي كمادة عازلة.
يمكن تقسيم الوحدات الرئيسية الحلقية إلى وحدات RMU معزولة بالغاز ووحدات RMU صديقة للبيئة بناءً على وسط العزل. تستخدم وحدات RMU المعزولة بالغاز عادةً SF₆ كوسيلة عازلة وتبريد القوس الكهربائي، بينما تعتمد وحدات RMU الصديقة للبيئة غازات صديقة للبيئة مثل الهواء الجاف، أو N₂، أو مخاليط الغاز الأخضر الأخرى، بالإضافة إلى تقنية انقطاع الفراغ. يوجد أيضًا نوع من RMU المعزول الصلب، والذي يستخدم بشكل عام راتنجات الإيبوكسي كمادة عازلة.
- View as

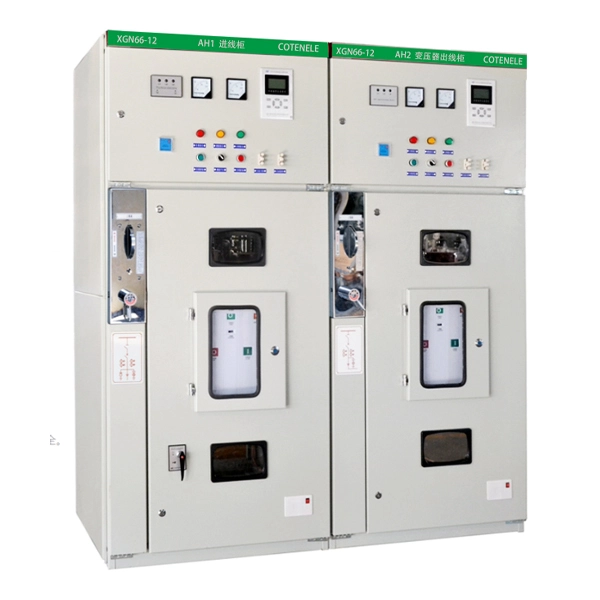

11KV RMU الوحدة الرئيسية لحلقة الجهد المتوسط MV Switchgear
Cotenele هي شركة مصنعة وموردة كبيرة للوحدات الرئيسية لحلقة الجهد المتوسط ومكوناتها الأساسية الداخلية في الصين، ويتم تصدير وحدات RMU ذات الجهد المتوسط بشكل أساسي إلى مناطق مثل أوروبا والشرق الأوسط. إن الوحدة الرئيسية لحلقة الجهد المتوسط 11KV RMU من سلسلة XGN66-12 عبارة عن مجموعة مفاتيح كهربائية داخلية ثابتة ومغلقة بالمعدن مصممة لأنظمة طاقة ثلاثية الطور بجهد 3.6-40.5 كيلو فولت و50 هرتز. يتم استخدامه على نطاق واسع لتوزيع الطاقة والتحكم في الدوائر والحماية في تطبيقات مثل المحطات الفرعية والمنشآت الصناعية والمباني الشاهقة والمجتمعات السكنية والمحولات المثبتة على الوسادة.

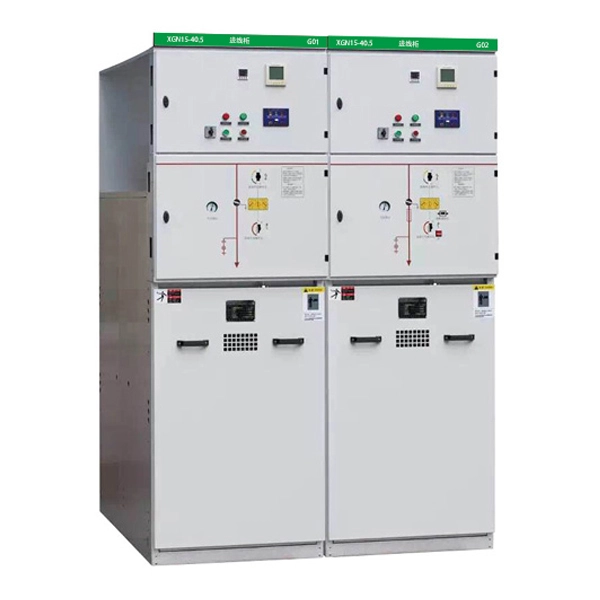

مجموعة المفاتيح الكهربائية الرئيسية ذات الحلقة المعزولة بالغاز 33KV RMU MV
تعد Cotenele واحدة من الموردين الرئيسيين لمجموعة المفاتيح الكهربائية الرئيسية ذات الحلقة المعزولة بالغاز من سلسلة HXGN-40.5 بقدرة 33 كيلو فولت RMU MV لشركة State Grid Corporation في الصين. لا يتم بيع منتجات الوحدة الرئيسية الحلقية الخاصة بنا محليًا فحسب، بل يتم تصديرها أيضًا إلى العديد من البلدان والمناطق في أفريقيا وأوروبا والشرق الأوسط. الوحدة الرئيسية الحلقية ذات الجهد المتوسط 35KV من سلسلة HXGN-40.5 عبارة عن معدات توزيع داخلية ذات جهد متوسط ذات ثلاث مراحل 50 هرتز AC. إنها تتميز بخصائص الاستخدام الآمن، عدم التأثر بالمناخ، التركيب السهل، الحد الأدنى من الصيانة، والحجم الصغير، وهي مناسبة للتركيب في المحطات الفرعية من النوع الصندوقي.

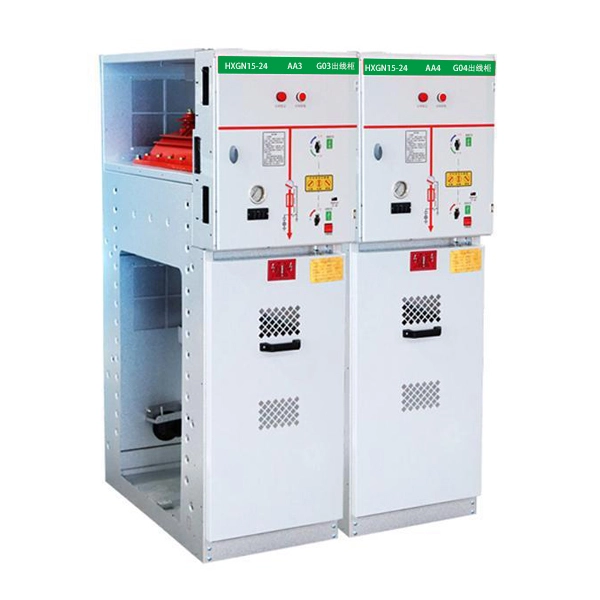

لوحة الوحدة الرئيسية لحلقة الجهد المتوسط 22 كيلو فولت RMU
Cotenele هي شركة مصنعة وموردة كبيرة للوحدات الرئيسية والمفاتيح الكهربائية ذات الجهد المتوسط في الصين، كما يتم تصنيع جميع المكونات الداخلية في هذه المفاتيح الكهربائية ذات الجهد المتوسط بأنفسنا. لوحة الوحدة الرئيسية للحلقة ذات الجهد المتوسط 22KV من سلسلة XGN15-24 عبارة عن مجموعة مفاتيح شبكية حلقية مغلقة معدنية ثابتة من النوع الصندوقي تستخدم على نطاق واسع في أنظمة توزيع مستوى الجهد 20kV. تتميز الوحدات الرئيسية الحلقية بميزات مثل الهيكل المدمج، والتصميم المعياري، والسلامة التشغيلية الجيدة، وتستخدم على نطاق واسع في العديد من مشاريع توزيع الطاقة الصناعية والمدنية.

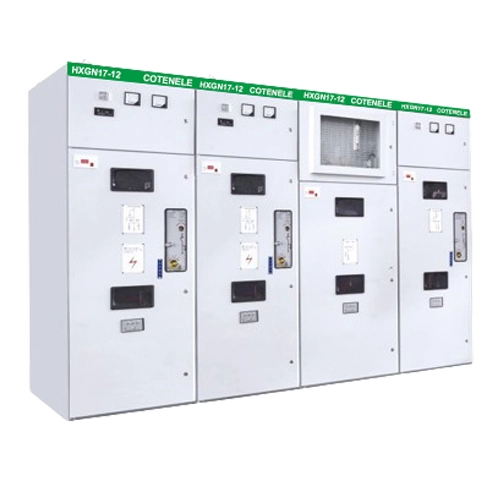

لوحات كهربائية RMU ذات جهد متوسط 11 كيلو فولت
Cotenele هي شركة مصنعة للمفاتيح الكهربائية ذات الجهد المتوسط ومكوناتها الأساسية الداخلية، وتشمل منتجاتنا لوحات الجهد المتوسط، والوحدات الرئيسية الحلقية، وقواطع الدائرة الكهربائية، ومفاتيح كسر الحمل وآليات التشغيل. إن اللوحات الكهربائية ذات الجهد المتوسط 11KV من سلسلة HXGN17-12 عبارة عن مجموعة مفاتيح الشبكة الحلقية المعدنية المغلقة ذات الجهد المتوسط 10 كيلو فولت المستخدمة على نطاق واسع والناضجة تقنيًا بقدرة 10 كيلو فولت. يتم استخدامه بشكل أساسي في أنظمة توزيع التيار المتردد ثلاثية الطور 50 هرتز، والجهد المقدر 12 كيلو فولت، وهو المسؤول عن استقبال الطاقة الكهربائية وتوزيعها والتحكم فيها وحمايتها، ويستخدم على نطاق واسع في سيناريوهات إمدادات الطاقة للشبكة الحلقية وإمدادات الطاقة الطرفية.

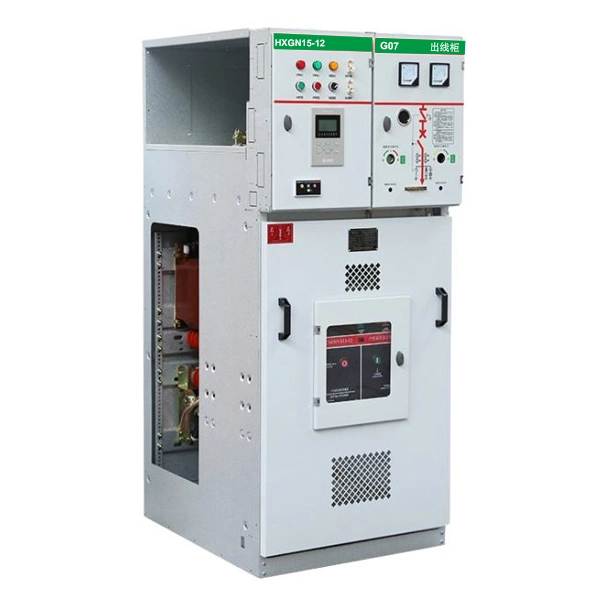

لوحات الجهد المتوسط للوحدة الرئيسية ذات الجهد المتوسط 11 كيلو فولت
إن لوحات MV للوحدة الرئيسية ذات الجهد المتوسط 11KV عبارة عن مجموعة مفاتيح توزيع مدمجة يتم تركيبها بشكل أساسي في المحطات الفرعية الداخلية أو الخارجية، وعادةً ما تستخدم للتحكم في المحولات. تعد شركة Cotenele أحد الموردين الرئيسيين لشبكة الصين الحكومية وشبكة الطاقة الجنوبية. الوحدات الرئيسية الحلقية التي ننتجها تشمل بشكل رئيسي الوحدات الرئيسية الحلقية الصديقة للبيئة والوحدات الرئيسية الحلقية المعزولة بالغاز. إن HXGN15-12 عبارة عن وحدة RMU المعزولة بالغاز، وتتميز هذه الوحدة الرئيسية الحلقية المعيارية بهيكل بسيط وتشغيل مرن وتشابك موثوق به وسهل التركيب وتركيبة مجانية. إنها مناسبة لمناسبات مثل المطارات والسكك الحديدية التي تتطلب أتمتة عالية لتوزيع الطاقة.

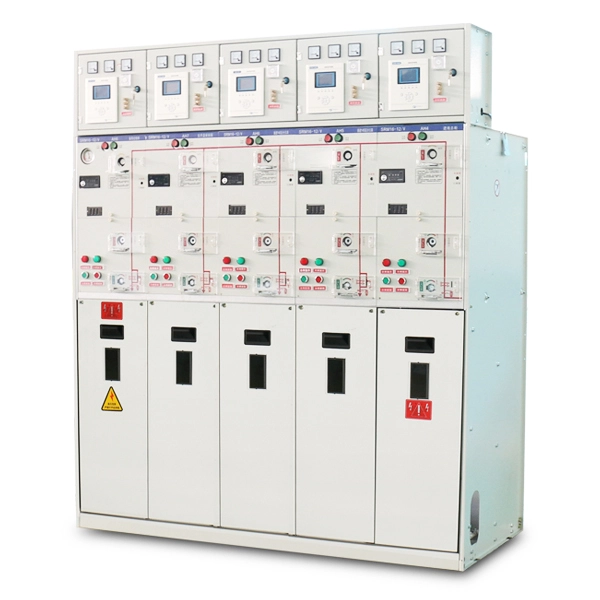

مجموعة المفاتيح الكهربائية المعزولة بالغاز 22KV MV
لا تقوم Cotenele بتصنيع المفاتيح الكهربائية بمستويات جهد تبلغ 12 كيلو فولت فحسب، بل تقوم أيضًا بتصنيع المفاتيح الكهربائية ذات الجهد المتوسط بمستويات جهد تتراوح من 3.6 كيلو فولت إلى 40.5 كيلو فولت، بما في ذلك الوحدة الرئيسية الحلقية المعزولة بالغاز 24 كيلو فولت. إن مجموعة المفاتيح الكهربائية المعزولة بالغاز 22 كيلو فولت MV عبارة عن وحدة رئيسية حلقية معزولة بالغاز بجهد مقدر 24 كيلو فولت، والتي تتميز بمجموعة مفاتيح مدمجة ومغلقة بالكامل، هذا التصميم يجعل وحدة RMU محصنة ضد التلوث البيئي والرطوبة والغبار، مما يضمن الموثوقية والسلامة العالية.
ما هي الوحدة الرئيسية الدائرية؟
الوحدة الرئيسية الحلقية (RMU) عبارة عن مجموعة من المفاتيح الكهربائية ذات الجهد المتوسط المستخدمة في شبكات التوزيع. فهو يدمج المكونات الرئيسية مثل مفاتيح التحميل والصمامات في حاوية معدنية أو غير معدنية.
تم تسميته على اسم تطبيقه الشائع في شبكات التوزيع من النوع الحلقي، والتي توفر موثوقية عالية لإمدادات الطاقة. في مثل هذا التكوين الحلقي، تشكل خطوط التوزيع حلقة مغلقة، مما يسمح بتزويد الطاقة من كلا الاتجاهين.
عندما يحدث خطأ في قسم واحد من الخط، يمكن عزل القسم المعيب بسرعة، ويمكن استعادة الطاقة من الجانب الآخر، مما يقلل من نطاق الانقطاع.
أنواع العزل RMU
- النوع المعزول بالغاز SF₆ (أداء ممتاز ولكن تأثير كبير على الاحتباس الحراري، لا يزال يستخدم على نطاق واسع)
- النوع الصلب المعزول (صديق للبيئة وآمن، ويحل محل SF₆ تدريجيًا)
- نوع معزول بالهواء (تكلفة أقل ولكن حجم أكبر)
- نوع معزول بالغاز صديق للبيئة (اتجاه التطوير المستقبلي)
تُستخدم وحدات الإزالة على نطاق واسع في شبكات التوزيع الحضرية، والمباني التجارية، والمؤسسات الصناعية والتعدينية، ومشاريع البنية التحتية، وأنظمة الطاقة المتجددة.
المكونات الأساسية الداخلية
- مفتاح فصل الحمل (لصنع وكسر تيار الحمل)
- الصمامات (لمقاطعة خطأ التيار)
- مفتاح التأريض (لسلامة الصيانة)
لماذا سميت بالشبكة الدائرية؟
في أنظمة توزيع الطاقة التقليدية، يتم توفير الكهرباء في هيكل شعاعي من محطة فرعية واحدة. في حالة حدوث خطأ، يواجه المستخدمون النهائيون انقطاعًا.
تقوم الشبكة الحلقية بتوصيل خزانات RMU متعددة في دائرة مغلقة. في ظل التشغيل العادي، يعمل النظام في حالة الحلقة المفتوحة، مما يسمح بإمداد الطاقة من كلا الاتجاهين دون تشكيل دائرة كهربائية قصيرة.
عند حدوث خطأ، يتم عزل القسم المعيب، ويتم إغلاق النقطة المفتوحة عادة لاستعادة الطاقة من الاتجاه المعاكس، مما يحسن الموثوقية والمرونة.
البناء والمكونات الرئيسية
مفتاح فصل الحمل (وحدة C)
يمكن أن يصنع ويكسر تيار الحمل العادي بأمان ولكن لا يمكنه مقاطعة تيارات الدائرة القصيرة.
الصمامات (وحدة F)
مدمج مع مفتاح فصل الحمل لحماية المحولات. في حالات الخطأ، يعمل المصهر ويقوم بفصل المفتاح.
قاطع الدائرة (وحدة V)
يستخدم قواطع الدائرة الفراغية لمقاطعة تيارات الأعطال. تستخدم عادة للدوائر الواردة والأحمال الحرجة.
تصميم معزول ومختوم بالكامل
تستخدم وحدات RMU الحديثة غاز SF₆ أو الغازات الصديقة للبيئة في هيكل خزان مغلق. وهذا يضمن تصميمًا مدمجًا وموثوقية عالية ومقاومة للغبار والرطوبة والتلوث.
مجالات التطبيق الرئيسية
- المجمعات السكنية
- المباني التجارية
- شبكات التوزيع الحضرية
- المناطق الصناعية والمصانع
تصنيف الوحدات الرئيسية للحلقة
بواسطة العزل المتوسط
- نوع SF₆ معزول بالغاز
- نوع معزول صلب
- نوع معزول للهواء
- نوع معزول بالغاز صديق للبيئة
| يكتب | وسط العزل | الخصائص الرئيسية | ملاحظة بيئية |
| SF₆-معزول RMU | سداسي فلوريد الكبريت (SF₆) | مدمجة، محكمة الغلق بالكامل، غير متأثرة بالظروف البيئية، فترات صيانة طويلة. | يتمتع SF₆ بقدرة عالية على الاحتباس الحراري؛ المرافق تنتقل إلى البدائل. |
| صديقة للبيئة معزولة بالغاز RMU | الغازات الطبيعية أو ذات القدرة المنخفضة على إحداث الاحترار العالمي (الهواء الجاف، النيتروجين، مخاليط الفلورونيتريل/الفلوروكيتون) | نفس البصمة المدمجة مثل وحدات SF₆، تقلل التأثير البيئي بشكل كبير | يُطلق عليها غالبًا "الغاز الأخضر" أو وحدات الإزالة "الصديقة للبيئة". |
| وحدة RMU المعزولة بالهواء (AIR) | الهواء المحيط | مساحة أكبر، تكلفة أولية أقل، فحص بصري سهل. | تستخدم عادة في الداخل حيث المساحة ليست حرجة. |
| وحدة RMU معزولة بالصلبة | المواد العازلة الصلبة (مثل راتنجات الايبوكسي) | لا توجد غازات دفيئة، محكمة الغلق تمامًا ضد الرطوبة والتلوث، مدمجة، الحد الأدنى من الصيانة. | غالبًا ما يتم تصنيفها ضمن فئة صديقة للبيئة. |
بواسطة الوحدة الوظيفية
- الوحدة C: وحدة تبديل كسر التحميل
- الوحدة F: وحدة تركيبة تبديل الصمامات
- الوحدة V: وحدة قاطع الدائرة الكهربائية
- الوحدة G: وحدة القطع أو العزل
| نوع الوحدة | المكونات الأساسية | وظيفة |
| الوحدة ج | قواطع دوائر | يصنع ويحمل ويكسر كلاً من تيارات الحمل العادية وتيارات الدائرة القصيرة. يستخدم لحماية وحدة التغذية حيث يلزم انقطاع الخطأ المتكرر. |
| الوحدة F | مفتاح فاصل التحميل + مجموعة الصمامات | يتعامل مفتاح فصل الحمل مع تيارات الحمل العادية؛ ويوفر المصهر حماية من الدائرة القصيرة. يُستخدم بشكل شائع لوحدات تغذية المحولات. |
| وحدة V | قواطع دوائر فراغ | يشبه لغة C ولكن يستخدم بشكل خاص أدوات القطع الفراغي. مناسب للتطبيقات التي تتطلب إزالة الأخطاء بسرعة وموثوقية. |
| وحدة G | فاصل (عازل) | يوفر عزلًا وتأريضًا مرئيًا ولكن لا يمكنه كسر تيار الحمل أو تيار العطل. تستخدم كنقطة عزل للوارد/الصادرة أو للتقسيم. |
| وحدة SL/S | مفتاح فصل التحميل (مستقل) | يصنع ويكسر تيارات الحمل العادية ولكنه لا يشتمل على فتيل. يستخدم لوحدات الحلقة الداخلية/الخارجية في الحلقة. |
RMU مقابل المفاتيح الكهربائية المكسوة بالمعدن
تستخدم مجموعة المفاتيح الكهربائية المكسوة بالمعدن مقصورات منفصلة تمامًا لقضبان التوصيل وقواطع الدائرة الكهربائية وأقسام الكابلات، مما يوفر أمانًا عاليًا ورؤية واضحة لنقاط العزل.
من ناحية أخرى، تعد وحدات RMU عبارة عن أنظمة مدمجة ومغلقة بالكامل ومصممة لشبكات التوزيع التي تتطلب الموثوقية والمساحة الصغيرة والحد الأدنى من الصيانة.
| ميزة | الوحدة الرئيسية الحلقية (RMU) | المفاتيح الكهربائية المكسوة بالمعدن (على سبيل المثال، KYN) |
| البصمة | مدمج؛ العرض عادة 300-600 ملم | أكبر؛ العرض عادة 800-1000 ملم |
| العزل | في الغالب معزولة بالغاز (SF₆أو بدائل) في خزانات مغلقة | في الغالب معزولة بالهواء مع قضبان توصيل مرئية |
| المفاتيح الأولية | مفتاح فصل التحميل + الصمامات (في الغالب) | قواطع الدائرة الفراغية (في الغالب) |
| يكلف | أقل، بسبب البساطة والاكتناز | أعلى، مع حماية أكثر تقدما |
| الدور النموذجي | التوزيع الثانوي، الشبكات الحلقية، المحطات الفرعية المدمجة | التوزيع الأولي، مغذيات المحطات الفرعية، التشغيل المباشر للمحركات الكبيرة |
لماذا تختار كوتنيل؟
تعد Cotenele شريكًا مهمًا لشركة State Grid Corporation الصينية. نحن ندير مصنعًا مملوكًا ذاتيًا يغطي مساحة تزيد عن 30,000 متر مربع.
تشتمل مجموعة منتجاتنا على المفاتيح الكهربائية المعزولة بالغاز، والمفاتيح الكهربائية الصديقة للبيئة، والوحدات الرئيسية الحلقية ذات الفولتية المقدرة من 12 كيلو فولت إلى 40.5 كيلو فولت.
يتم تصنيع جميع المكونات الداخلية داخل الشركة. لقد حصلنا على شهادات ISO9001 وISO14001 وISO18001.
يتم استخدام منتجاتنا على نطاق واسع في صناعات الطاقة والسكك الحديدية والبتروكيماويات والبناء البلدي. يقع مقرنا الرئيسي في مدينة Liushi، مدينة Yueqing، Wenzhou، المعروفة باسم "العاصمة الكهربائية" للصين.
الوحدة الرئيسية الحلقية هي عبارة عن حل مدمج وموثوق للغاية للمفاتيح الكهربائية ذات الجهد المتوسط. فهو يتيح تشغيل الشبكة من النوع الحلقي، مما يحسن موثوقية مصدر الطاقة والمرونة التشغيلية.
تتطور تكنولوجيا RMU الحديثة نحو:
- أنظمة عزل صديقة للبيئة خالية من SF₆
- التكامل مع أنظمة المراقبة الرقمية والتحكم عن بعد
