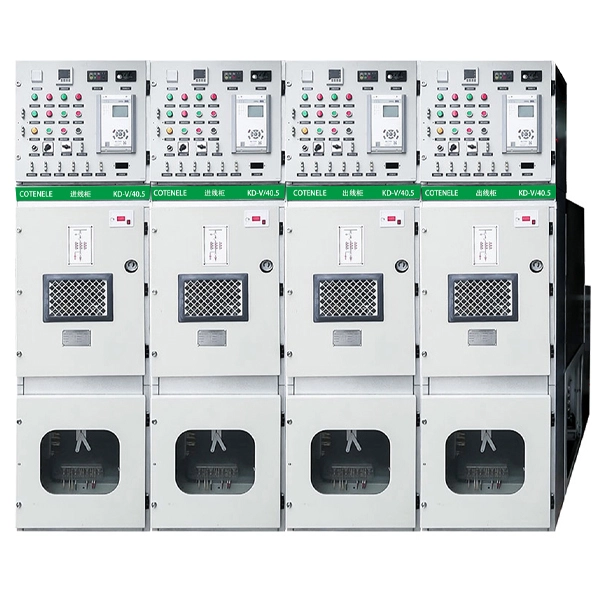

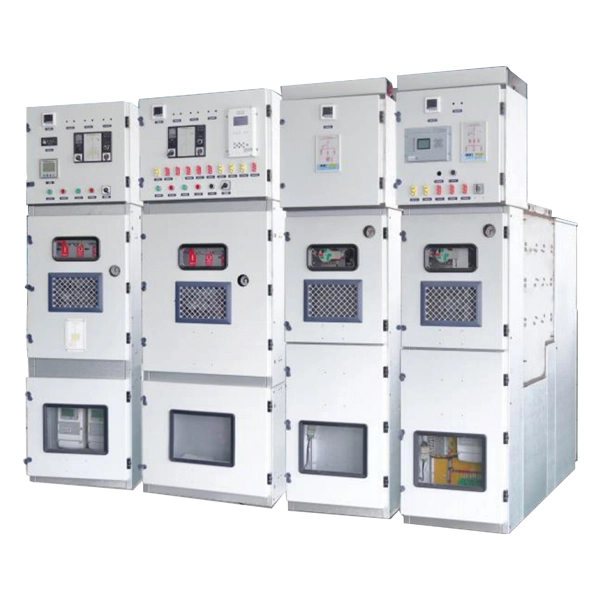

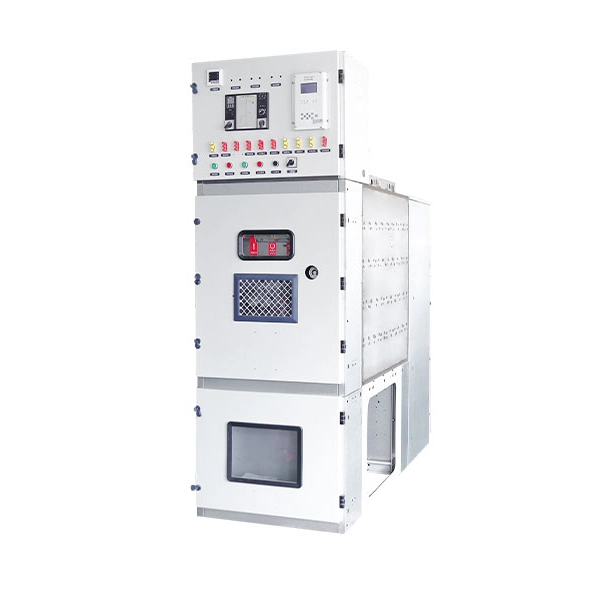

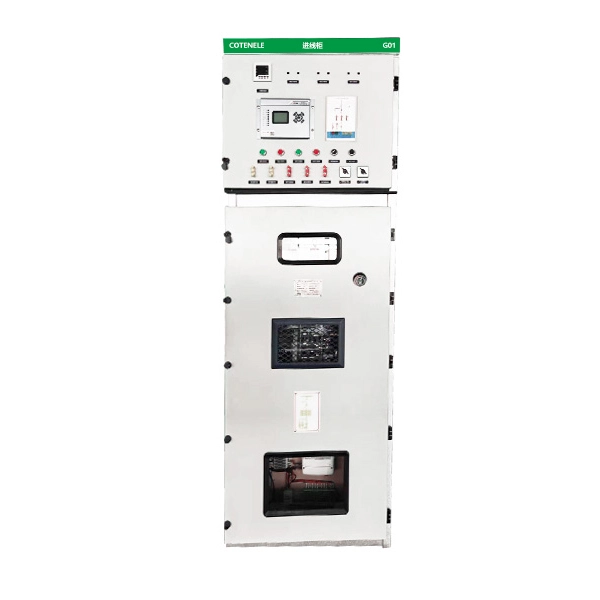

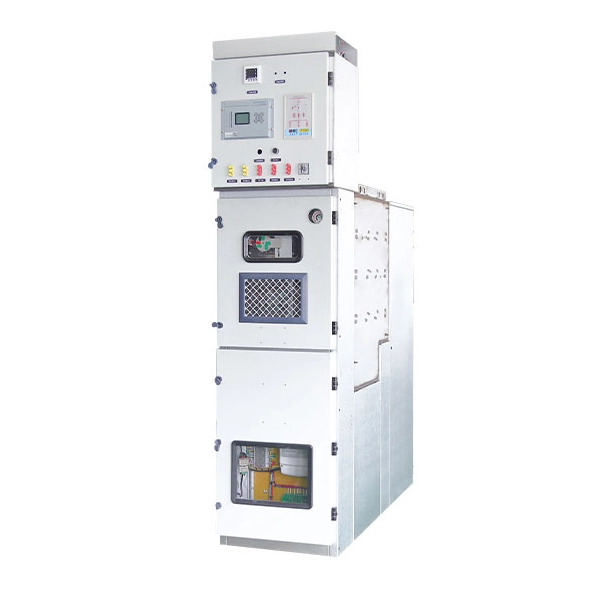

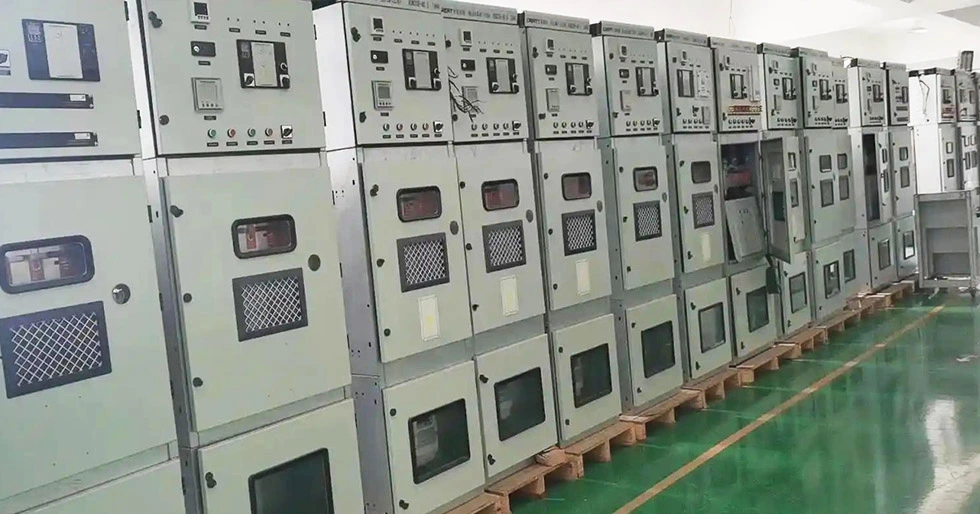

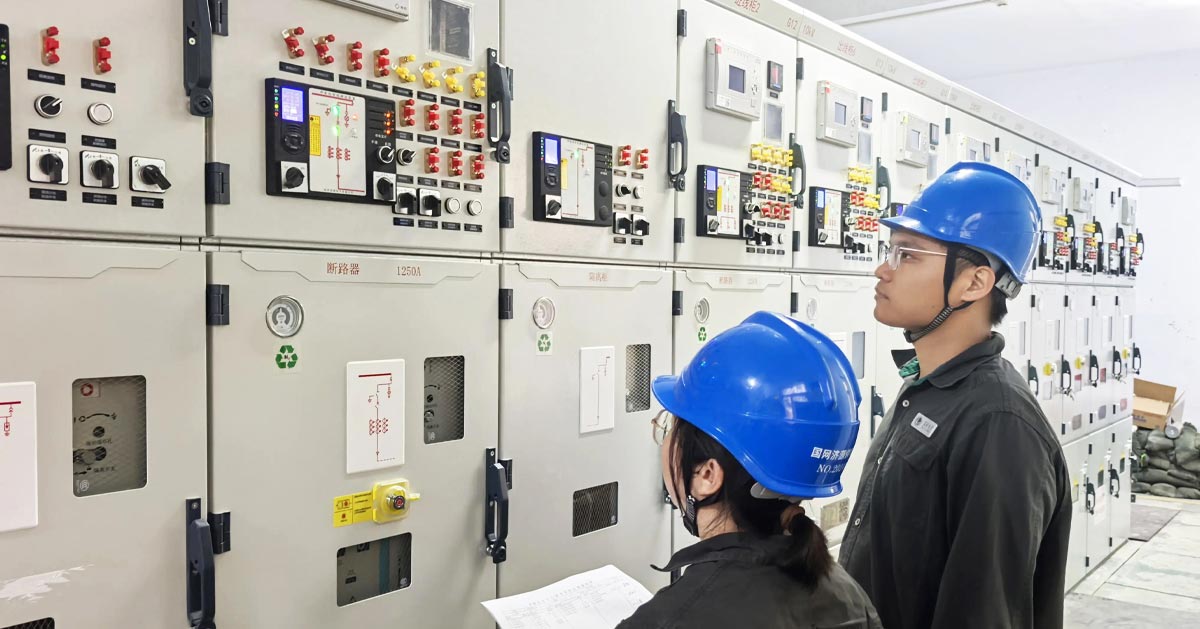

نظام معزول بالغاز متوسط الجهد 33 كيلو فولت
باعتبارها شركة مصنعة للمعدات الكهربائية الكبيرة، تلتزم شركة Cotenele منذ فترة طويلة بالبحث وتطوير منتجات جديدة لسنوات عديدة. إن النظام المعزول بالغاز متوسط الجهد 33 كيلو فولت هو منتجنا المطور حديثًا بأعلى مستوى جهد يبلغ 40.5 كيلو فولت. هذه الوحدة الرئيسية الحلقية ذات الجهد المتوسط عبارة عن مجموعة مفاتيح كهربائية مغلقة معدنية معزولة بالغاز (C-GIS)، وتتمثل ميزتها الأساسية في إغلاق الأجزاء الحية ذات الجهد العالي تمامًا مثل قواطع الدائرة الفراغية، والمفاتيح العازلة، وقضبان التوصيل في صندوق غاز من الفولاذ المقاوم للصدأ مملوء بالغاز العازل.
تعتبر شركة Cotenele مصدرًا للوحدات الرئيسية الحلقية المعزولة بالغاز ذات الجهد المتوسط من الصين. لقد تم استخدام نظامنا المعزول بالغاز ذو الجهد المتوسط 33KV المطور حديثًا على نطاق واسع من قبل العملاء في أوروبا وجنوب شرق آسيا.
أصبحت وحدة RMU المعزولة بالغاز ذات الجهد المقدر 40.5 كيلو فولت، مع مزاياها الأساسية المتمثلة في الاكتناز والموثوقية والسلامة، من المعدات الرئيسية في مجال توزيع الجهد المتوسط، خاصة في السيناريوهات التي تكون فيها موارد الأرض نادرة، والظروف البيئية قاسية، ويفضل المتطلبات العالية لموثوقية مصدر الطاقة.
تتوافق هذه الوحدة الرئيسية الحلقية ذات الجهد المتوسط مع المعايير الدولية والوطنية ذات الصلة مثل IEC 62271، GB/T 3906-2020، DL/T 404-2018 إلخ.
النموذج والمعاني
المعلمات التقنية الرئيسية
| غرض | وحدة | وحدة C | F-وينت | وحدة V | تبديل العزلة | مكنسة قاطع الدائرة |
| تحميل كسر التبديل | مزيج من مفتاح كسر الحمل مع الصمامات | VCB | ||||
| الجهد المقنن | كيلو فولت | 40.5 | 40.5 | 40.5 | 40.5 | 40.5 |
| التصنيف الحالي | A | 630 | 125 | 630-3150 | 630-3150 | 630-3150 |
| التردد المقدر | هرتز | 50 | 50 | 50 | 50 | 50 |
| مقاومة الدائرة الرئيسية | μΩ | ≥200 ≥60 | ≥400 ≥60 | ≥200 ≥60 | ≥200 ≥60 | ≥200 ≥60 |
| تصنيف تردد الطاقة على المدى القصير تحمل الجهد |
كيلو فولت | 95 | 95 | 95 | 95 | 95 |
| تصنيف دفعة البرق تحمل الجهد | كيلو فولت | 185 | 185 | 185 | 185 | 185 |
| تصنيف كسر ماس كهربائى الحالي | كا | 20-25 | 31.5 | 20-40 | 20-40 | 20-40 |
| تصنيف ماس كهربائى صنع الحالي | كا | 50 | 80 | 80 | 80 | 80 |
| تصنيف تردد الطاقة على المدى القصير تحمل الجهد (كسر) |
مرات | 118 | 118 | 115 | 118 | 118 |
| تصنيف دفعة البرق الصمود الجهد (كسر) |
كا | 215 | 215 | 215 | 215 | 215 |
| مدة الدائرة القصيرة المقدرة | s | 4 | 4 | 4 | 4 | 4 |
| الذروة المقدرة تحمل التيار | كا | 50 | 80 | 80 | 80 | 80 |
| إغلاق ثلاث مراحل غير متزامن /فتح ثلاث مراحل غير متزامن |
آنسة | ≥5 | ≥3 | ≥2 | ||
| تصنيف النقل الحالي | A | 1750 | ||||
| اختبار القوس الداخلي (فئة AFLR) | كا / ثانية | 31.5 كيلو أمبير/0.5 ثانية (بما في ذلك غرفة بسبار وغرفة التبديل وغرفة الكابلات) | ||||
| التفريغ الجزئي | كمبيوتر شخصي | ≥10 | ||||
| مستوى الحماية | IP67 | IP67 | IP67 | |||
| العمر الميكانيكي | مرات | 10000 | 10000 | 10000 | 3000 | 3000 |
ظروف العمل
1. موقع التثبيت:داخلي
2. درجة الحرارة البيئية:-15 درجة مئوية ~ 40 درجة مئوية
3. الارتفاع:≥5000 م
4. الشدة الزلزالية:≥8 درجات
5. الضغط المملوء بالغاز:0.05 ميجا باسكال
6. معدل تسرب الغاز السنوي النسبي لكل حجرة:.20.2%
7. سعة التداخل الكهرومغناطيسي المستحث في النظام الثانوي (كيلو فولت) .61.6
ملحوظة:شدة التشغيل بدون الغازات القابلة للاحتراق ومخاطر الحرائق والانفجارات والتكثيف والتلوث في المنطقة المحيطة: بموجب لوائح المستوى الأول في GB3906
ما هي خصائص المنتج للمفاتيح الكهربائية المعزولة بالغاز؟
1. تتميز مجموعة المفاتيح الكهربائية المعزولة بالغاز بمساحة صغيرة وتتكيف مع غاز SF₆ الذي يوفر أداءً ممتازًا للعزل والتبريد القوسي. يتيح ذلك تصميمًا أكثر إحكاما ويساهم في تقليل الحجم الإجمالي.
2. يتم تحقيق الموثوقية العالية والسلامة لأن موصلات الدائرة الرئيسية محاطة داخل غرفة مليئة بـ SF₆. يعمل الغاز العازل المضغوط الموجود في صندوق مغلق بالكامل على حماية الأجزاء الحية من التغيرات البيئية الخارجية، مما يضمن التشغيل الموثوق به على المدى الطويل دون مخاطر التعرض لصدمة كهربائية أو حريق.
3. المعدات تعتمد بنية وحدات مستقلة. تم إنشاء حجرة الغاز من صفائح ألومنيوم عالية الدقة قابلة للفصل، ويستخدم جهاز الفصل آلية دفع خطية ثلاثية المواضع. لتجنب الترتيب المعقد لمرحلات التحكم والأسلاك، تم تنفيذ وحدة تحكم تحتوي على ما يقرب من 100 نقطة PLC، مما يسمح بتشغيل كل من مفتاح التأريض وقاطع الفصل عن بعد عبر المحركات الكهربائية. يستخدم التصميم المعياري لآلية التبديل مجموعة اتصال من نوع الخزامى مع أطراف إغلاق وفتح ملحومة، مما يلغي إمكانية التشغيل الخاطئ الموجود في قواطع الفصل الدوارة السابقة ومفاتيح التأريض. من أجل حل مشاكل مثل عدم استقرار الاتصال والمقاومة المفرطة، يتم تركيب درع موازنة الجهد حول كل اتصال. أدى هذا إلى حل مشكلات التفريغ الجزئي التي كانت تحدث عند نقاط التبديل تمامًا.
4. يوفر النظام المعزول بالغاز ذو الجهد المتوسط 33KV تطبيقًا مرنًا وتصميمًا مريحًا. وباعتبارها وحدة مستقلة، يمكن دمجها بطرق مختلفة لتلبية متطلبات الاتصال الأساسية المختلفة. يتم تسليمها إلى الموقع كوحدات وظيفية كاملة، مما يقلل من فترة التثبيت في الموقع ويعزز الموثوقية الشاملة.
هياكل المنتج

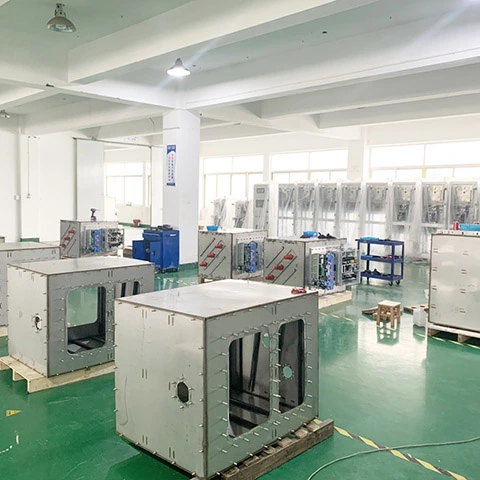

المستويات الحالية المقدرة لمجموعة المفاتيح الكهربائية ذات الجهد المتوسط المعزولة بالغاز تشمل 630A، 1250A، 1600A، 2000A، 2500A، و3150A، ويمكن تخصيص أبعاد العلبة وفقًا لمتطلبات المستخدم. غلافه مصنوع من لوح فولاذي من الألومنيوم عن طريق القطع والثني، في حين أن خزان الغاز ملحوم من لوح فولاذي مقاوم للصدأ 304 عالي الجودة. يمكن تمديد كل وحدة وظيفية بشكل مستقل ودمجها في مجموعة المفاتيح الكهربائية وفقًا لمخطط الدائرة.

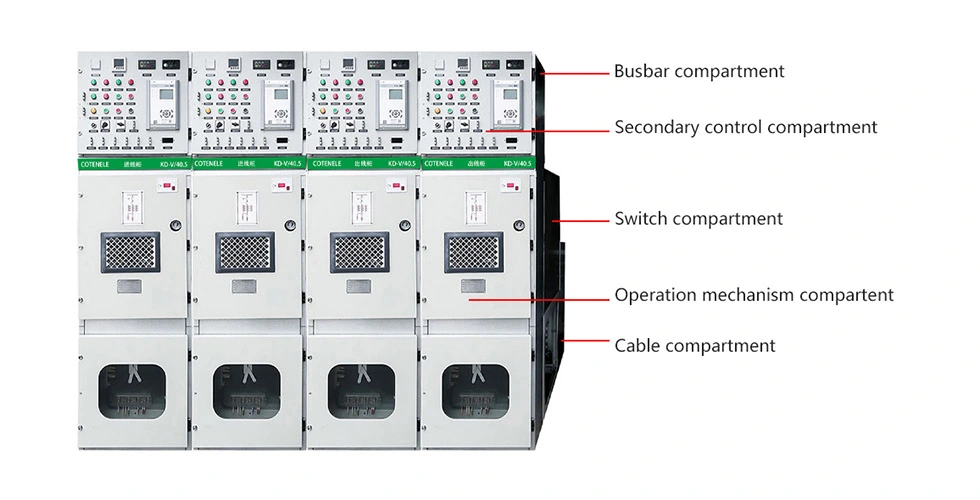

يمكن تقسيم النظام المعزول بالغاز ذو الجهد المتوسط 33KV إلى عدة أقسام منفصلة مثل حجرة التحكم الثانوية، وحجرة التوصيل، وحجرة قاطع الدائرة، وحجرة آلية تشغيل قاطع الدائرة، وحجرة الكابل، حيث يصل ارتفاع توصيل الكابل إلى 700 مم لتسهيل الصيانة والتركيب المريح. تم تجهيز مجموعة المفاتيح الكهربائية الكاملة بنظام حماية التأريض الكامل.
علاوة على ذلك، فإن الأجزاء الوظيفية، مثل حجرة التبديل، وحجرة التوصيل، وحجرة الكابلات، وقناة الدائرة الثانوية، معزولة عن بعضها البعض، ويتم فصل كل منها عن طريق أقسام معدنية مؤرضة لضمان الاستقلال.
1. مقصورة بسبار:

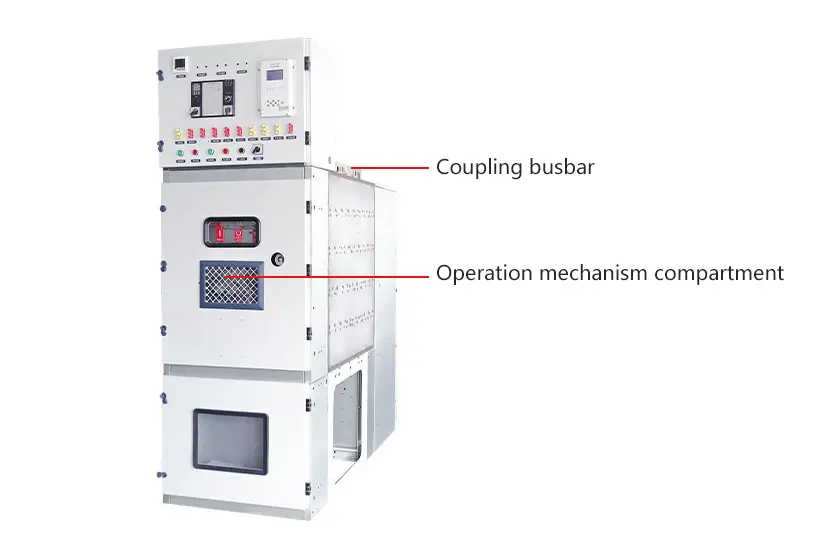

يتم وضع حجرة قضيب التوصيل داخل خزان الغاز العلوي، والذي يضم أيضًا آلية العزل. بمجرد إنزال مجموعة المفاتيح الكهربائية على القاعدة الأساسية، يتم ربط أقسام الخزانة المجاورة معًا من خلال عملية اقتران، وبالتالي ربط وحدات الدائرة اليمنى واليسرى وقضبان التوصيل الخاصة بها بإحكام في مجموعة متكاملة.

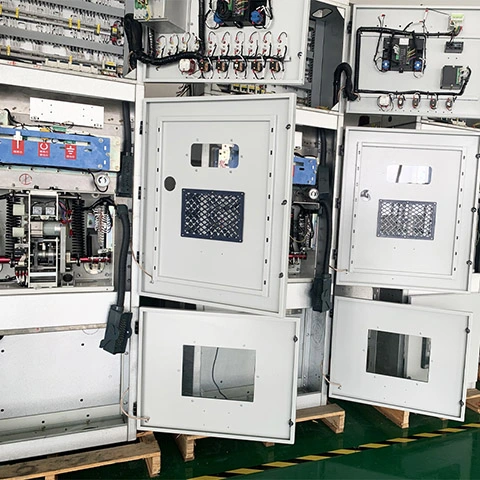

2. حجرة التحكم الثانوية:
تقع حجرة التحكم الثانوية مباشرة فوق حاوية المفاتيح الكهربائية. في الداخل، إنها مُجهزة بألواح تركيب المكونات وأقواس تثبيت الكتلة الطرفية، والتي يمكن أن تستوعب أطراف الأسلاك، أطراف التوصيل الصغيرة، أجهزة الحماية المتكاملة، بالإضافة إلى مكونات التحكم والتشغيل الأخرى. وهذا يتيح وظائف النظام مثل التحكم عن بعد، والقياس عن بعد، والإشارات عن بعد، والمراقبة المحلية. يتم توفير فتحات دائرية لتوصيل قضبان التوصيل الصغيرة على الألواح الجانبية اليسرى واليمنى في مواضع تتوافق مع المحطات الطرفية، مما يسهل عملية توصيل الأسلاك عندما يتم ربط الخزانات المتجاورة معًا.
مقصورة التحكم الثانوية
3. تبديل المقصورة:
توجد حجرة التبديل في القسم الأوسط من العلبة. تعتمد هذه الخزانة هيكل مجموعة المفاتيح الكهربائية المعزول بالغاز من النوع اللوحي مع مقصورتين للغاز، واحدة علوية والأخرى سفلية. تحتوي حجرة الغاز العلوية على فاصل ثلاثي المواضع، بينما تحتوي حجرة الغاز السفلية على قاطع الدائرة المفرغة. يتم ترتيب قضيب التوصيل وفاصل الفصل ثلاثي المواضع وقاطع الدائرة الفراغية في تكوين "علوي متوسط سفلي". يتميز تصميم مقصورة الغاز المفردة بالبساطة في الهيكل وسهولة التصنيع وانخفاض التكلفة.
ومع ذلك، نظرًا لأن جميع المكونات موضوعة معًا في حجرة واحدة، فإنها تكون عرضة للتداخل المتبادل، مما يؤدي إلى انخفاض الموثوقية. وفي المقابل، يسمح تصميم حجرة الغاز المتعددة باستبدال الوحدات الفردية بشكل أسهل، ويتجنب التداخل المتبادل بين المكونات المتعددة، ويوفر أمانًا أعلى. ومع ذلك، فإن الهيكل متعدد الأقسام أكثر تعقيدًا، وأكثر صعوبة في التصنيع، وأكثر تكلفة.

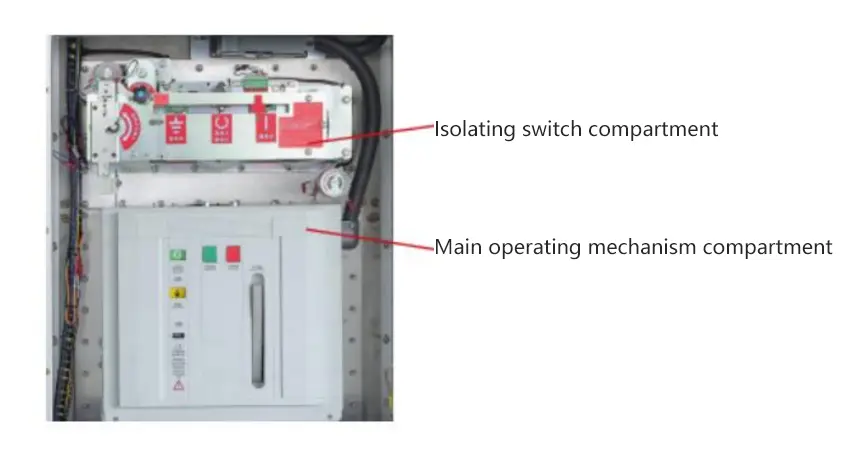

4. مقصورة آلية التشغيل
تم ترتيب آلية تشغيل الزنبرك في مخطط مسطح، مع وضع آلية الفصل وآلية قاطع الدائرة بشكل منفصل. تم دمج الآلية وقضيب السحب العازل للقاطع الفراغي في تكوين من الأمام إلى الخلف، مما يبسط سلسلة النقل. ونتيجة لذلك، فإن خصائص الإخراج للآلية تتطابق بشكل أفضل مع خصائص الفتح والإغلاق لقاطع الدائرة، مما يقلل من استهلاك الطاقة مع تحسين الموثوقية والمرونة الميكانيكية.
5. مقصورة الكابل:
تقع حجرة الكابل في الجزء السفلي من مجموعة المفاتيح الكهربائية ولها قناة مستقلة لتخفيف الضغط. يمكن أن يصل ارتفاع أطراف توصيل الكابل عن الأرض إلى 700 ملم. يتم تثبيت أقفال التأريض داخل حجرة الكابلات حسب الحاجة، ويمكن لكل دائرة أن تستوعب كابلين ومانع زيادة التيار. علاوة على ذلك، يتم توصيل كل من الكابلات الواردة/الصادرة ومانع الصواعق باستخدام طريقة توصيل المكونات الإضافية المخروطية الداخلية.
العديد من مخططات الدوائر المشتركة وأبعاد المفاتيح الكهربائية المعزولة بالغاز
| اسم | وحدة RMU | البعد |
| C | وحدة تبديل كسر التحميل | (العرض = 600/800 مم) |
| D | بسبار من خلال الوحدة | (العرض = 600/800 مم) |
| F | وحدة الجمع بين التبديل والصمام | (العرض = 600/800 مم) |
| G | وحدة تبديل العزلة | (العرض = 600/800 مم) |
| V | وحدة قواطع الدائرة | (العرض = 600/800 مم) |
| كل | وحدة رفع مفتاح كسر التحميل | (العرض = 600/800 مم) |
| فل | وحدة رفع قضيب التوصيل لقاطع الدائرة الكهربائية | (العرض = 600/800 مم) |
| أنا | وحدة القياس | (العرض = 800/1200 مم) |

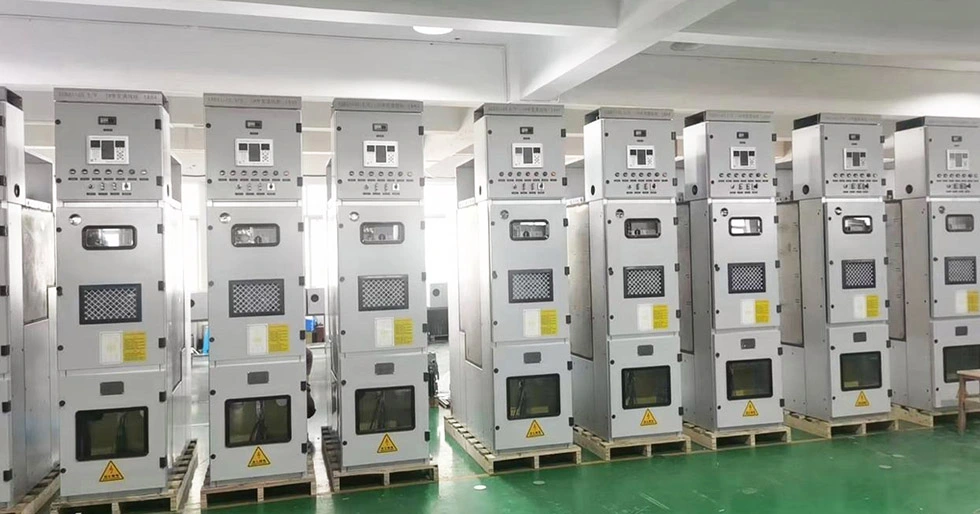

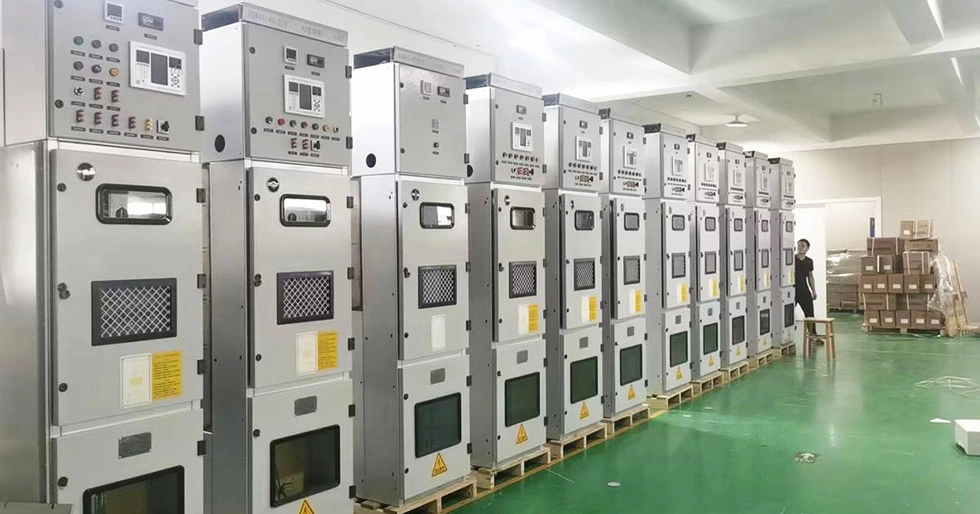

عروض المنتجات
