مكونات الوحدة الرئيسية الحلقية عالية الجودة لتوزيع الطاقة بشكل موثوق

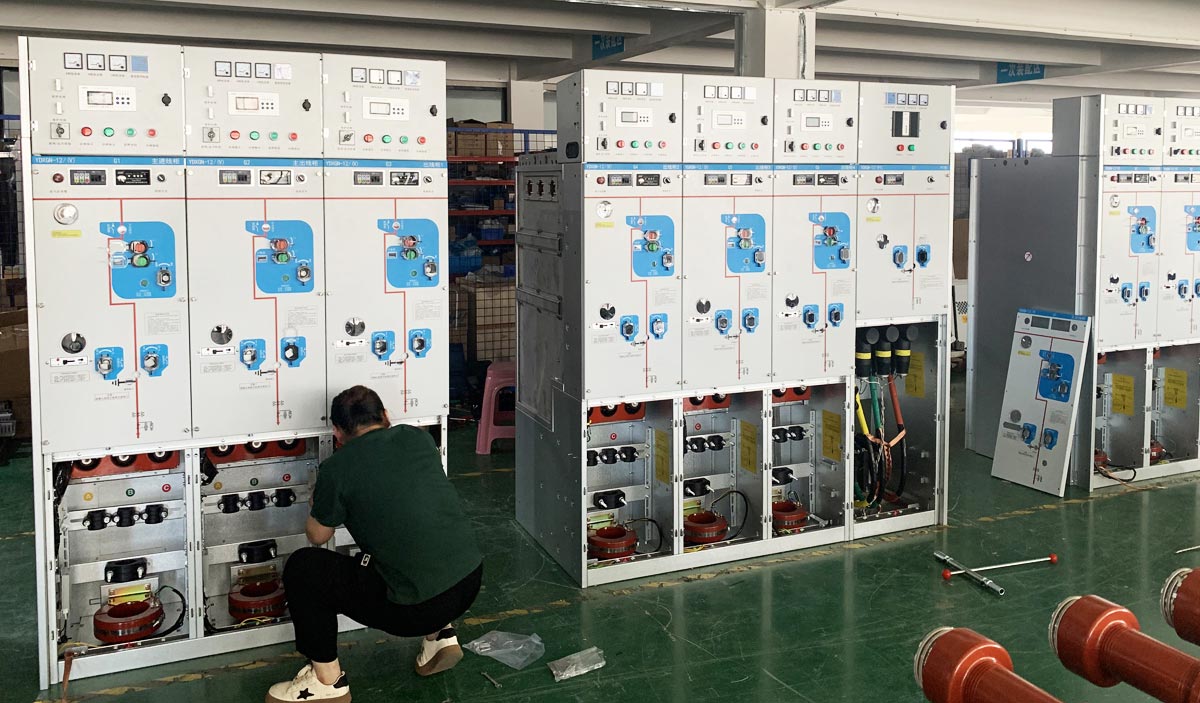

ما هي مكونات الوحدة الرئيسية للحلقة؟
مكونات الوحدة الرئيسية للحلقةهي الوحدات الوظيفية الأساسية التي تشكل نظام RMU الكامل. يحدد أدائها بشكل مباشر سلامة وموثوقية واستقرار شبكة توزيع الطاقة ذات الجهد المتوسط.تم تصميم وحدة RMU النموذجية للجهود المقدرة التي تتراوح من 3.6 كيلو فولت إلى 40.5 كيلو فولت والتيارات المقدرة من 630 أمبير إلى 2500 أمبير. اعتمادًا على سيناريوهات التطبيق المختلفة مثل شبكات التوزيع والأحمال الصناعية والمباني التجارية، قد يختلف تكوين مكونات الوحدة الرئيسية الحلقية وفقًا لذلك.
- View as
11KV المفاتيح الكهربائية ذات الجهد المتوسط فراغ قواطع دوائر عزل التبديل
Cotenele هي شركة صينية متخصصة في تصنيع مفاتيح عزل قواطع الدائرة الكهربائية ذات الجهد المتوسط 11KV، وهي متخصصة في المكونات الأساسية لمجموعة المفاتيح الكهربائية 12kV – 40.5kV. تُستخدم منتجاتنا على نطاق واسع في المحطات الفرعية والطاقة المتجددة وتوزيع الطاقة الصناعية وأنظمة السكك الحديدية. يعد هذان المكونان الأساسيان للوحدة الرئيسية الحلقية ذات الجهد المتوسط أمرًا أساسيًا لبناء بنية تحتية كهربائية مرنة للمنشآت الصناعية والشبكات الذكية الحديثة.

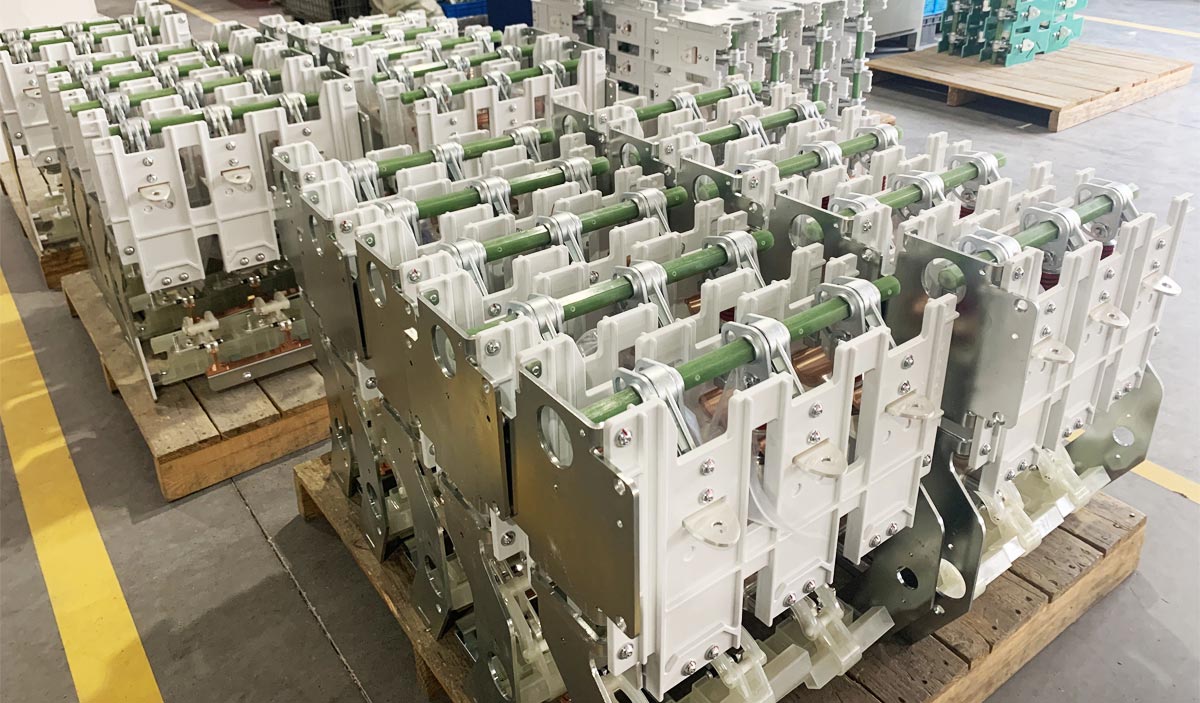

قواطع دوائر فراغية متوسطة الجهد 11 كيلو فولت مع مفتاح عزل
يعد قاطع الدائرة الكهربائية ذو الجهد المتوسط 11 كيلو فولت مع مفتاح العزل من Cotenele حلاً موثوقًا ولا يحتاج إلى صيانة لأنظمة توزيع الطاقة ذات الجهد المتوسط. باعتبارنا شركة متخصصة في تصنيع المفاتيح الكهربائية في الصين، فإننا نقدم وحدات VCB عالية الأداء مع وظيفة العزل المتكاملة، مما يضمن التشغيل الآمن، والهيكل المدمج، وعمر الخدمة الطويل. تستخدم على نطاق واسع في المحطات الفرعية، وأنظمة السكك الحديدية، وشبكات الطاقة الصناعية، وتدعم منتجاتنا تخصيص OEM/ODM وتلبي المعايير الدولية.
قاطع دائرة فراغ 11KV MV مع مفتاح المعزل
يعد قاطع الدائرة الفراغية KDSV-12D/630-20-S 11kV MV المزود بمفتاح عزل من Cotenele بمثابة حل مباشر من المصنع في الصين للمفاتيح الكهربائية ذات الجهد المتوسط. مثالي للمشاريع الصناعية والسكك الحديدية والمترو والبتروكيماويات، يضمن هذا الجهاز الذي لا يحتاج إلى صيانة والخالي من الزيت سلامة عالية وعمر خدمة طويل وتشغيلًا موثوقًا.
قاطع VCB ذو جهد متوسط 11 كيلو فولت مزود بآلية العزل
إن قاطع VCB ذو الجهد المتوسط KDSVM-12/630-20-S 11KV المزود بآلية العزل عبارة عن آلية تشغيل عالية الموثوقية تعمل بنابض ومصممة لمجموعة المفاتيح الكهربائية الصديقة للبيئة. إنه يوفر انقطاعًا وإغلاقًا دقيقًا وسريعًا للدائرة، مع عمر ميكانيكي يتجاوز 10000 عملية. متوافق مع GB1984-2014 وGB/T1985-2023، وهو مثالي لمحطات الطاقة الفرعية والأنظمة الصناعية ومحطات الطاقة المتجددة والبنية التحتية للسكك الحديدية/المترو. تضمن Cotenele الجودة التي تم اختبارها في المصنع، وتخصيص OEM/ODM، والتسليم السريع للمشاريع العالمية.

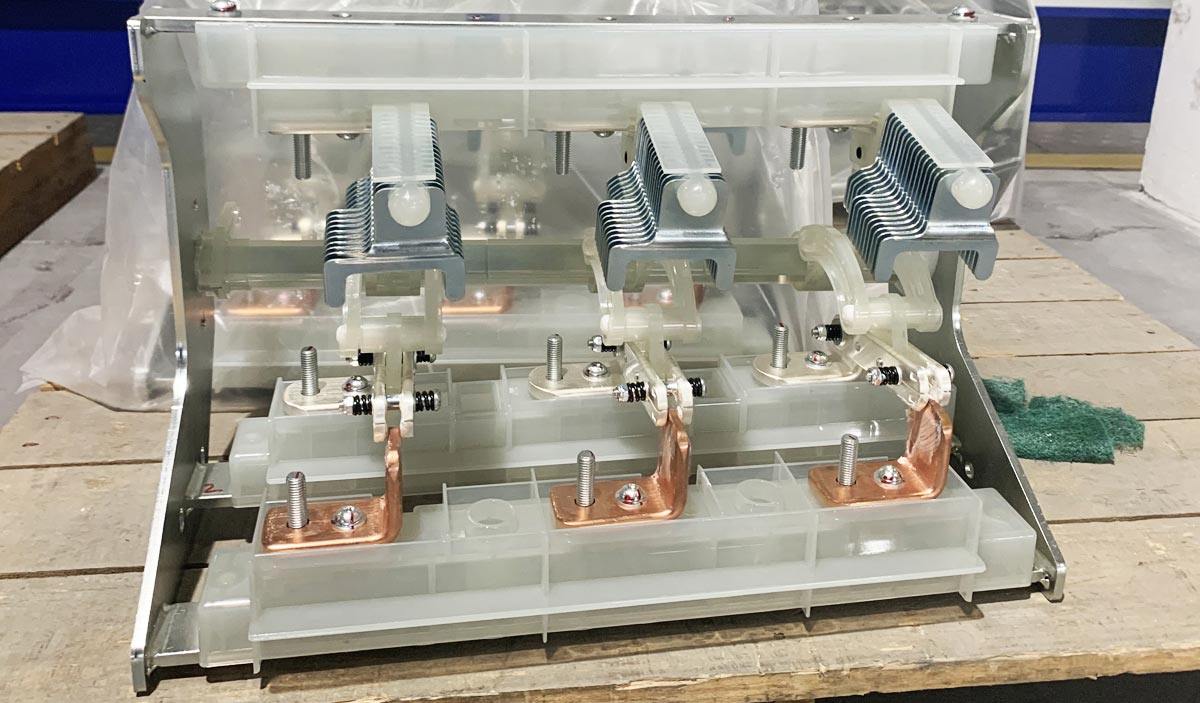

11KV مفتاح عزل الجهد المتوسط
تم تصميم فاصل مفتاح عزل الجهد المتوسط KDSG-12D/630-20 بجهد 11 كيلو فولت للعزل الآمن وتبديل الحمل الموثوق به في الوحدات الرئيسية الحلقية وأنظمة المفاتيح الكهربائية المعزولة بالغاز. باعتبارها شركة مصنعة وموردة في الصين، تقدم Cotenele مفاتيح فصل مدمجة، خالية من الصيانة، طويلة العمر، ومستقرة؛ يمكنك اختيار منتجاتنا بثقة.
آلية عزل 11 كيلو فولت للألواح الداخلية ذات الجهد المتوسط
آلية عزل KDSGM-12D/630-20 11KV من Cotenele للوحات الداخلية ذات الجهد المتوسط
عبارة عن آلية فصل ثلاثية المواضع تعمل بنابض ومصممة خصيصًا لمجموعة المفاتيح الكهربائية لنظام المعلومات الجغرافية الصديقة للبيئة. يتميز بخمسة أقفال متداخلة للوقاية لعمليات قطع الاتصال والتأريض بشكل آمن، كما يضمن الموثوقية العالية والأداء الذي لا يحتاج إلى صيانة والسلامة التشغيلية. نحن شركة مصنعة وموردة موثوقة تقدم خدمات التوصيل السريع وتخصيص OEM/ODM لمشاريع توزيع الطاقة الصناعية والمرافقية والتجارية.
مكونات الوحدة الرئيسية للحلقة المشتركة
مكونات الدائرة الأولية
- قاطع الدائرة الفراغية (VCB)
- مفتاح فصل الحمل (LBS)
- فاصل (المعزل)
- تبديل التأريض
مكونات الحماية والقياس
- المحول الحالي (CT)
- محول الجهد (VT)
- الصمامات
- صواعق الطفرة
مكونات التحكم والإشارة
- آلية التشغيل
- نظام المتشابكة
- مؤشر وجود الجهد
- الكتل الطرفية الثانوية
مكونات العزل والدعم
- العوازل
- البطانات
- الأجزاء الهيكلية العازلة الصلبة أو الغازية
أجهزة التبديل الرئيسية في أنظمة RMU
قاطع الدائرة الفراغية (VCB)
يستخدم قاطع الدائرة الفراغية الفراغ كوسيلة عازلة وإطفاء القوس. اتصالاتها الأساسية مختومة داخل قاطع فراغ. عندما ينفصل الاتصال المتحرك عن الاتصال الثابت، يتم إنشاء قوس كهربائي. في بيئة الفراغ، يتفرق القوس بسرعة وينطفئ عندما يتكثف البخار المعدني. ينطفئ القوس بشكل طبيعي عند الصفر الحالي، ويتم استعادة قوة العزل الكهربائي بسرعة.
التطبيق: تتميز VCBs بقدرة كسر عالية، وقدرة تشغيل متكررة، ومتطلبات صيانة منخفضة. يتم استخدامها على نطاق واسع في أنظمة التوزيع 3-10 كيلو فولت لحماية خطوط الكهرباء والمعدات والتحكم فيها. يمكنها مقاطعة كل من تيار الحمل العادي وتيار خطأ الدائرة القصيرة، مما يوفر حماية من التحميل الزائد والدائرة القصيرة والجهد المنخفض. يمكن تركيب VCBs في كل من المفاتيح الكهربائية القابلة للسحب والثابتة.
التطبيق: تتميز VCBs بقدرة كسر عالية، وقدرة تشغيل متكررة، ومتطلبات صيانة منخفضة. يتم استخدامها على نطاق واسع في أنظمة التوزيع 3-10 كيلو فولت لحماية خطوط الكهرباء والمعدات والتحكم فيها. يمكنها مقاطعة كل من تيار الحمل العادي وتيار خطأ الدائرة القصيرة، مما يوفر حماية من التحميل الزائد والدائرة القصيرة والجهد المنخفض. يمكن تركيب VCBs في كل من المفاتيح الكهربائية القابلة للسحب والثابتة.
مفتاح فصل الحمل (LBS)
إن مفتاح Load Break هو جهاز تبديل يقع بين فاصل وقاطع الدائرة الكهربائية. إنها مجهزة بآلية بسيطة لإطفاء القوس ويمكنها صنع وكسر تيار الحمل العادي وتيار التحميل الزائد، ولكنها لا تستطيع مقاطعة تيار خطأ الدائرة القصيرة. بعد قطع الاتصال، عادة ما يتم تشكيل فجوة عزل مرئية.
التطبيق: يستخدم LBS لتبديل الدوائر الكهربائية في ظل ظروف الحمل العادية. وبما أنه لا يمكن أن يقطع التيارات الخاطئة، فإنه عادة ما يستخدم جنبا إلى جنب مع الصمامات ذات الجهد العالي، والتي توفر حماية من ماس كهربائى. يستخدم على نطاق واسع في أنظمة التوزيع 10 كيلو فولت وتحت للتحكم في المحولات.
التطبيق: يستخدم LBS لتبديل الدوائر الكهربائية في ظل ظروف الحمل العادية. وبما أنه لا يمكن أن يقطع التيارات الخاطئة، فإنه عادة ما يستخدم جنبا إلى جنب مع الصمامات ذات الجهد العالي، والتي توفر حماية من ماس كهربائى. يستخدم على نطاق واسع في أنظمة التوزيع 10 كيلو فولت وتحت للتحكم في المحولات.
فاصل
يحتوي جهاز الفصل على بنية بسيطة. وتتمثل الميزة الرئيسية لها في وجود فجوة عزل مرئية بوضوح بعد الفتح، مما يضمن عزل المعدات الكهربائية بشكل آمن عن مصدر الطاقة أثناء الصيانة. ليس لديه القدرة على إطفاء القوس الكهربائي ويجب ألا يتم تشغيله تحت ظروف التحميل.
التطبيق: يتم استخدامه بشكل أساسي أثناء الصيانة أو الفحص لضمان العزل الموثوق بين المعدات والنظام النشط، مما يوفر نقطة فصل آمنة واضحة ومرئية.
التطبيق: يتم استخدامه بشكل أساسي أثناء الصيانة أو الفحص لضمان العزل الموثوق بين المعدات والنظام النشط، مما يوفر نقطة فصل آمنة واضحة ومرئية.
مقارنة المفاتيح الكهربائية
| غرض | قواطع دوائر فراغ | تحميل كسر التبديل | فاصل |
|---|---|---|---|
| جهاز تبريد القوس الكهربائي | قاطع فراغ | جهاز إطفاء القوس البسيط | لا توجد قدرة على إطفاء القوس |
| صنع/كسر القدرة | يمكن أن يقطع الحمل وتيارات الدائرة القصيرة | يمكن مقاطعة التحميل الحالي فقط | لا يمكن مقاطعة التحميل الحالي |
| الغرض الأساسي | الحماية والسيطرة | تبديل التحميل | عزل |
| رؤية الانفصال | لا يوجد انقطاع واضح | عادة ما يكون الانفصال مرئيًا | فجوة عزل واضحة ومرئية |

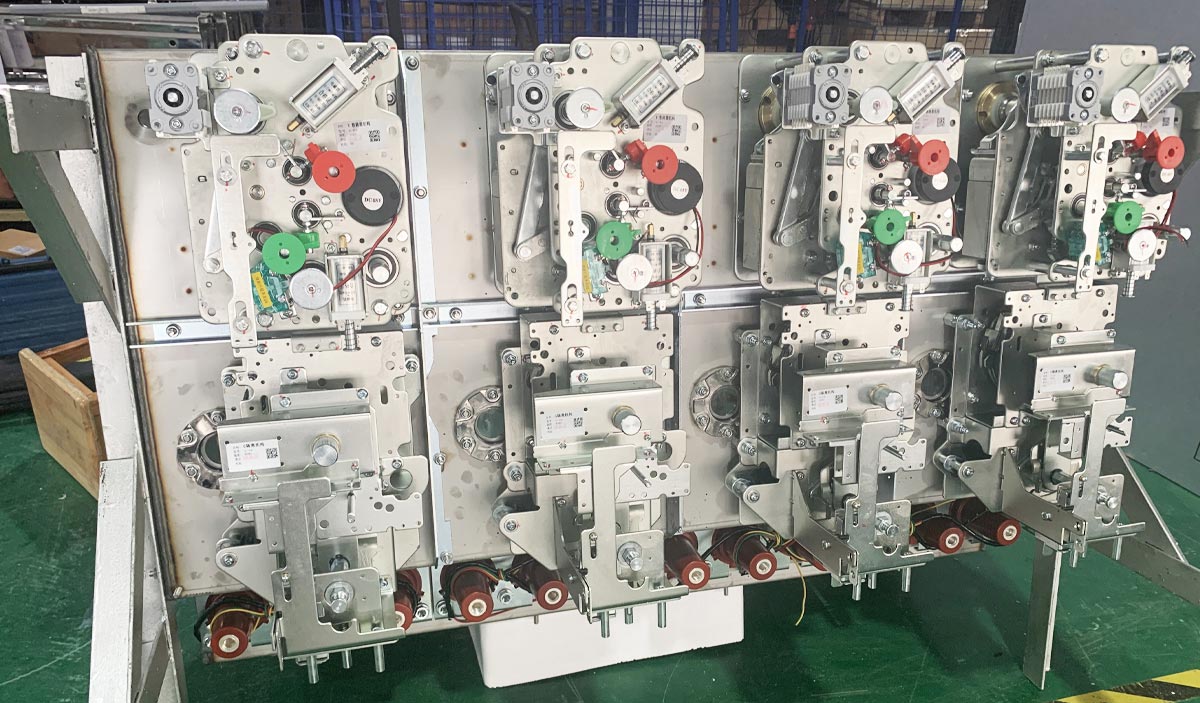

آلية التشغيل
تعتبر آلية التشغيل وحدة تنفيذ أساسية فيمكونات الوحدة الرئيسية للحلقةمسؤول عن قيادة عمليات الفتح والإغلاق للمفاتيح الرئيسية ومفاتيح التأريض. إنه يحول الطاقة الميكانيكية أو الكهرومغناطيسية أو طاقة الزنبرك المخزنة إلى حركة ميكانيكية دقيقة لضمان أداء تحويل موثوق.
الأنواع الشائعة لآليات التشغيل
- آلية التشغيل بالزنبرك: النوع الأكثر استخدامًا على نطاق واسع، حيث يتم تخزين الطاقة في الزنبرك من أجل التشغيل السريع والموثوق.
- الآلية المغناطيسية: هيكل بسيط وموثوقية عالية ومتطلبات صيانة منخفضة.
- الآلية اليدوية: تستخدم كحل احتياطي أو منخفض التكلفة لأنظمة التوزيع الأساسية.
أنواع وحدات RMU وآليات التشغيل
| نوع RMU | اسم الوحدة | مكون التبديل الرئيسي | نوع آلية التشغيل | وصف |
|---|---|---|---|---|
| الوحدة ج | وحدة تبديل كسر التحميل | مفتاح فصل الحمل (LBS) | آلية تعمل بالربيع | عملية ربيع واحدة. المحركات الاختيارية المتاحة |
| الوحدة F | وحدة الجمع بين LBS-Fuse | رطل + فيوز | آلية الزنبرك مع وظيفة الرحلة | نظام الربيع المزدوج. حماية رحلة المهاجم الصمامات |
| وحدة V | وحدة قواطع دوائر الفراغ | قاطع الدائرة الفراغية (VCB) | الربيع / المحرك المغناطيسي | يقاطع خطأ التيار. يعمل مع مرحلات الحماية |
| وحدة د | وحدة الناهض بسبار | لا يوجد مفتاح رئيسي | لا أحد | يستخدم للاتصال بسبار بين الأقسام |
المفاتيح الكهربائية القابلة للسحب مقابل RMU
| غرض | المفاتيح الكهربائية القابلة للسحب (KYN28) | الوحدة الرئيسية الحلقية (RMU) |
|---|---|---|
| مكون التبديل الرئيسي | قواطع دوائر فراغية قابلة للسحب | مفتاح كسر التحميل + الصمامات أو VCB الثابت |
| وظيفة فاصل | تم استبدالها بشاحنة قابلة للسحب | مفتاح متكامل بـ 3 أوضاع |
| الصمامات | أقل شيوعا | شائع لحماية المحولات |
| بناء | تصميم قابل للسحب | تصميم مضغوط ثابت |
| وظيفة الحماية | أنظمة الحماية المتقدمة | حماية أبسط تعتمد على الصمامات |
| مقاس | أكبر | مدمج |
