مكونات الوحدة الرئيسية الحلقية عالية الجودة لتوزيع الطاقة بشكل موثوق

مكونات الوحدة الرئيسية للحلقة المشتركة

مكونات الدائرة الأولية

• قاطع الدائرة الفراغية (VCB)
• مفتاح فصل الحمل (LBS)
• فاصل (المعزل)
• تبديل التأريض

مكونات الحماية والقياس

• المحول الحالي (CT)
• محول الجهد (VT)
• الصمامات
• صواعق الطفرة

مكونات التحكم والإشارة

• آلية التشغيل
• نظام المتشابكة
• مؤشر وجود الجهد
• الكتل الطرفية الثانوية

مكونات العزل والدعم

• العوازل
• البطانات
• الأجزاء الهيكلية العازلة الصلبة أو الغازية

أجهزة التبديل الرئيسية في أنظمة RMU

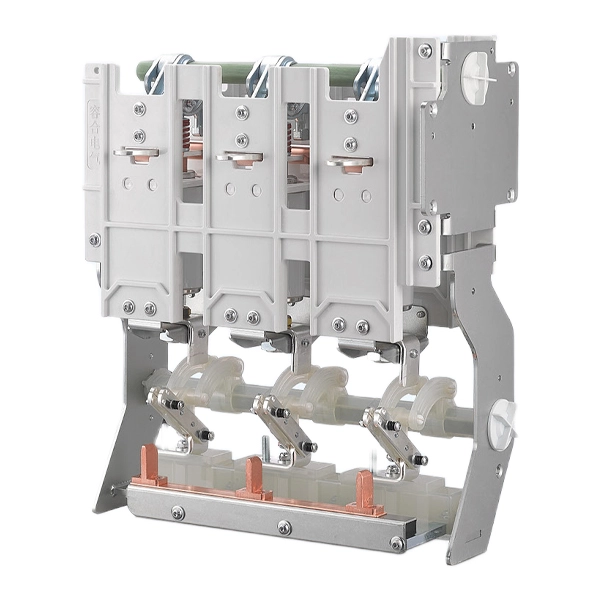

قاطع الدائرة الفراغية (VCB)

يستخدم قاطع الدائرة الفراغية الفراغ كوسيلة عازلة وإطفاء القوس. اتصالاتها الأساسية مختومة داخل قاطع فراغ. عندما ينفصل الاتصال المتحرك عن الاتصال الثابت، يتم إنشاء قوس كهربائي. في بيئة الفراغ، يتفرق القوس بسرعة وينطفئ عندما يتكثف البخار المعدني. ينطفئ القوس بشكل طبيعي عند الصفر الحالي، ويتم استعادة قوة العزل الكهربائي بسرعة.

التطبيق: تتميز VCBs بقدرة كسر عالية، وقدرة تشغيل متكررة، ومتطلبات صيانة منخفضة. يتم استخدامها على نطاق واسع في أنظمة التوزيع 3-10 كيلو فولت لحماية خطوط الكهرباء والمعدات والتحكم فيها. يمكنها مقاطعة كل من تيار الحمل العادي وتيار خطأ الدائرة القصيرة، مما يوفر حماية من التحميل الزائد والدائرة القصيرة والجهد المنخفض. يمكن تركيب VCBs في كل من المفاتيح الكهربائية القابلة للسحب والثابتة.

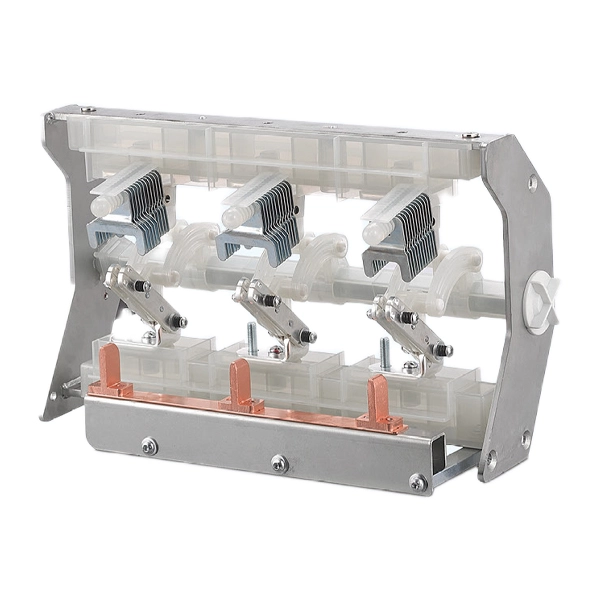

مفتاح فصل الحمل (LBS)

إن مفتاح Load Break هو جهاز تبديل يقع بين فاصل وقاطع الدائرة الكهربائية. إنها مجهزة بآلية بسيطة لإطفاء القوس ويمكنها صنع وكسر تيار الحمل العادي وتيار التحميل الزائد، ولكنها لا تستطيع مقاطعة تيار خطأ الدائرة القصيرة. بعد قطع الاتصال، عادة ما يتم تشكيل فجوة عزل مرئية.

التطبيق: يستخدم LBS لتبديل الدوائر الكهربائية في ظل ظروف الحمل العادية. وبما أنه لا يمكن أن يقطع التيارات الخاطئة، فإنه عادة ما يستخدم جنبا إلى جنب مع الصمامات ذات الجهد العالي، والتي توفر حماية من ماس كهربائى. يستخدم على نطاق واسع في أنظمة التوزيع 10 كيلو فولت وتحت للتحكم في المحولات.

فاصل

يحتوي جهاز الفصل على بنية بسيطة. وتتمثل الميزة الرئيسية لها في وجود فجوة عزل مرئية بوضوح بعد الفتح، مما يضمن عزل المعدات الكهربائية بشكل آمن عن مصدر الطاقة أثناء الصيانة. ليس لديه القدرة على إطفاء القوس الكهربائي ويجب ألا يتم تشغيله تحت ظروف التحميل.

التطبيق: يتم استخدامه بشكل أساسي أثناء الصيانة أو الفحص لضمان العزل الموثوق بين المعدات والنظام النشط، مما يوفر نقطة فصل آمنة واضحة ومرئية.

مقارنة المفاتيح الكهربائية

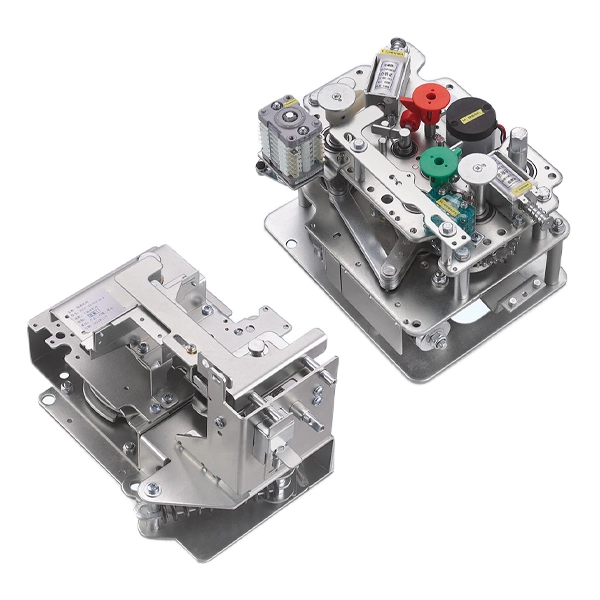

آلية التشغيل

تعتبر آلية التشغيل وحدة تنفيذ أساسية فيمكونات الوحدة الرئيسية للحلقةمسؤول عن قيادة عمليات الفتح والإغلاق للمفاتيح الرئيسية ومفاتيح التأريض. إنه يحول الطاقة الميكانيكية أو الكهرومغناطيسية أو طاقة الزنبرك المخزنة إلى حركة ميكانيكية دقيقة لضمان أداء تحويل موثوق.

الأنواع الشائعة لآليات التشغيل

• آلية التشغيل بالزنبرك: النوع الأكثر استخدامًا على نطاق واسع، حيث يتم تخزين الطاقة في الزنبرك من أجل التشغيل السريع والموثوق.
• الآلية المغناطيسية: هيكل بسيط وموثوقية عالية ومتطلبات صيانة منخفضة.
• الآلية اليدوية: تستخدم كحل احتياطي أو منخفض التكلفة لأنظمة التوزيع الأساسية.

أنواع وحدات RMU وآليات التشغيل

المفاتيح الكهربائية القابلة للسحب مقابل RMU
