مكونات الوحدة الرئيسية الحلقية عالية الجودة لتوزيع الطاقة بشكل موثوق
- View as

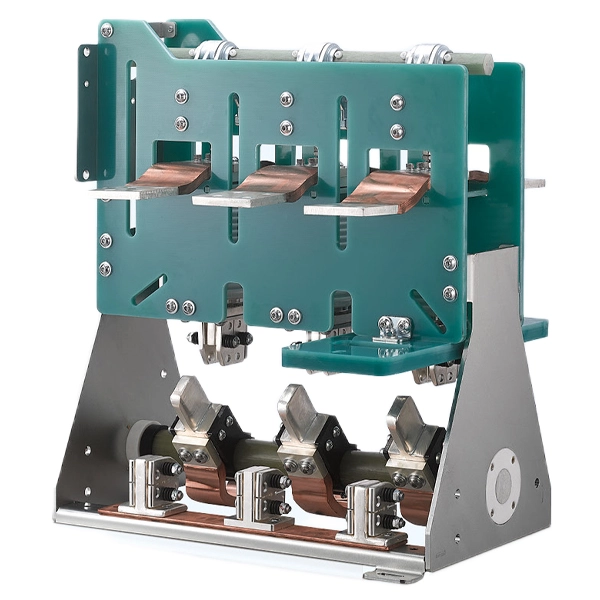

11KV حلقة الوحدة الرئيسية قواطع دوائر المعزل التبديل
شركة Cotenele هي شركة مصنعة محترفة للمكونات الأساسية لمجموعات المفاتيح الكهربائية ذات الجهد المتوسط والوحدات الرئيسية الحلقية. يتميز مفتاح عزل قواطع الدائرة الرئيسية للوحدة الرئيسية KDV-12D/1250-25 من سلسلة KDV-12D/1250-25 الذي تم تصنيعه بواسطة Contenele، بالكثير من الميزات مثل سهولة التركيب، ومتطلبات الصيانة المنخفضة، وعمر الخدمة الممتد، والأبعاد المدمجة، وفعالية التكلفة، والموثوقية التشغيلية العالية. تتوافق الدائرة الرئيسية مع متطلبات تيار الصمود القصير الذي يبلغ 20 كيلو أمبير لمدة 4 ثوانٍ و25 كيلو أمبير لمدة 3 ثوانٍ. تصل العمليات الميكانيكية لقاطع الدائرة الفراغية إلى 10,000 عملية ميكانيكية، ويتم تصنيف الفاصل المدمج مع قاطع الدائرة الفراغية لـ 3000 عملية ميكانيكية.
آلية تشغيل قاطع الدائرة الكهربائية RMU 11KV
شركة Cotenele هي المورد للمكونات الأساسية لوحدات RMU ذات الجهد المتوسط من الصين، وتعد آلية تشغيل قاطع الدائرة الكهربائية RMU من سلسلة KDVM-12/1250-20 11KV RMU هي المكونات الأساسية داخل الوحدات الرئيسية الحلقية ذات الجهد المتوسط (RMUs). تدعم آليات تشغيل قاطع الدائرة وفصلها إعادة الإغلاق التلقائي، حيث يوفر الجمع بين آلية تشغيل قاطع الدائرة وآلية تشغيل أداة الفصل تشابكًا ميكانيكيًا آمنًا، مما يضمن موثوقية عالية وتحملًا ميكانيكيًا كبيرًا يتجاوز 10000 دورة. تتوافق آليتي التشغيل هاتين مع المعايير الوطنية، بما في ذلك GB1984-2014 لقواطع دوائر التيار المتردد ذات الجهد العالي وGB/T1985-2023 لقواطع التيار المتردد ذات الجهد العالي ومفاتيح التأريض.

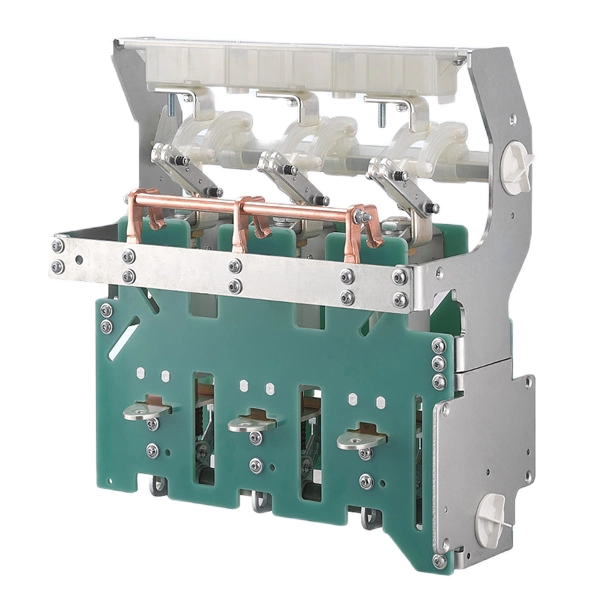

11KV حلقة الوحدة الرئيسية فراغ قواطع دوائر فاصل
Cotenele هي شركة مصنعة محترفة لمكونات الوحدات الرئيسية الحلقية المعزولة بالغاز (RMUs) والمفاتيح الكهربائية الصديقة للبيئة في شبكة التوزيع الحديثة ذات الجهد المتوسط، ويتراوح الجهد الكهربي لمنتجاتنا من 12 كيلو فولت إلى 40.5 كيلو فولت. تتميز وحدة فصل قواطع الدائرة الكهربائية ذات الحلقة الرئيسية 11KV من سلسلة KDV-12D/630-20-S بسهولة التركيب، والحد الأدنى من متطلبات الصيانة، وعمر الخدمة الطويل، والأبعاد المدمجة، وفعالية التكلفة مع ضمان التشغيل الآمن والموثوق. جميع المكونات التي قمنا بتصنيعها تتوافق تمامًا مع المعايير الوطنية مثل GB1984-2014 لقواطع دوائر التيار المتردد ذات الجهد العالي وGB/T1985-2023 لقواطع التيار المتردد ذات الجهد العالي ومفاتيح التأريض.
آلية عزل قواطع دوائر الجهد المتوسط 11 كيلو فولت
Cotenele هي واحدة من الشركاء الأساسيين لشركة State Grid Corporation of China، ومنتجاتنا مثل الوحدات الرئيسية الحلقية ذات الجهد المتوسط والمفاتيح الكهربائية الصديقة للبيئة تحظى بشعبية كبيرة في مشاريع توزيع الطاقة ذات الجهد المتوسط. إن آلية عزل قاطع الدائرة ذات الجهد المتوسط 11KV من سلسلة KDVM-12/630-20-S المصنعة بواسطة Cotenele هي معدات مطابقة مناسبة لعمليات إغلاق وفتح قواطع الدائرة في الوحدات الرئيسية الحلقية ذات الجهد المتوسط القابلة لإعادة الشحن. يتوافق هذا المنتج مع متطلبات المعايير والمواصفات ذات الصلة مثل GB1984-2014 "قواطع التيار المتردد عالية الجهد" وGB/T1985-2023 "قواطع التيار المتردد عالية الجهد ومفاتيح التأريض".
مفتاح تحميل الوحدة الرئيسية لحلقة الجهد المتوسط 11 كيلو فولت
Contenele هي شركة مصنعة أساسية لوحدات RMU ومكوناتها في الصين. يعد مفتاح تحميل الوحدة الرئيسية لحلقة الجهد المتوسط KDK-12D/630-20 سلسلة 11KV أحد المنتجات الرئيسية لشركتنا. يتم استخدام مفتاح كسر الحمل هذا في RMU مثل المفاتيح الكهربائية المعزولة بالغاز ذات الجهد المتوسط والمفاتيح الكهربائية الصديقة للبيئة. وهو يتوافق مع المعايير الوطنية مثل GB3804-2017 "3.6kV ~ 40.5kV مفاتيح تحميل التيار المتردد عالي الجهد"، GB16926-2009 "مفاتيح تحميل التيار المتردد عالي الجهد - جهاز مجموعة منصهر واحد"، وGB/T1985-2023 "مفاتيح عزل التيار المتردد عالي الجهد ومفاتيح التأريض".
مفتاح فصل الحمل 11 كيلو فولت للوحدة الرئيسية لحلقة الجهد المتوسط
يعد مفتاح كسر الحمل 11KV من سلسلة KDK-12D / 800-20 للوحدة الرئيسية لحلقة الجهد المتوسط من المنتجات المهمة لشركة Cotenele، ويتوافق مفتاح كسر الحمل هذا مع متطلبات المعايير والمواصفات ذات الصلة مثل GB3804-2017 "3.6kV ~ 40.5kV محولات تحميل التيار المتردد ذات الجهد العالي"، GB16926-2009 "مفاتيح تحميل الجهد العالي AC - جهاز مجموعة الصمامات الواحدة"، و GB/T1985-2023 "مفاتيح عزل التيار المتردد عالية الجهد ومفاتيح التأريض". يجب أن يصل تيار الصمود قصير المدى للدائرة الرئيسية إلى 20 كيلو أمبير (4 ثوانٍ) و25 كيلو أمبير (3 ثوانٍ)، ويجب أن يكون العمر الميكانيكي لمفتاح الحمل 5000 مرة. تيار الصمود قصير المدى لمفتاح التأريض يصل إلى 20 كيلو أمبير (4 ثوان)، والعمر الميكانيكي يصل إلى 3000 مرة.
مكونات الوحدة الرئيسية للحلقة المشتركة
مكونات الدائرة الأولية
- قاطع الدائرة الفراغية (VCB)
- مفتاح فصل الحمل (LBS)
- فاصل (المعزل)
- تبديل التأريض
مكونات الحماية والقياس
- المحول الحالي (CT)
- محول الجهد (VT)
- الصمامات
- صواعق الطفرة
مكونات التحكم والإشارة
- آلية التشغيل
- نظام المتشابكة
- مؤشر وجود الجهد
- الكتل الطرفية الثانوية
مكونات العزل والدعم
- العوازل
- البطانات
- الأجزاء الهيكلية العازلة الصلبة أو الغازية
أجهزة التبديل الرئيسية في أنظمة RMU
قاطع الدائرة الفراغية (VCB)
يستخدم قاطع الدائرة الفراغية الفراغ كوسيلة عازلة وإطفاء القوس. اتصالاتها الأساسية مختومة داخل قاطع فراغ. عندما ينفصل الاتصال المتحرك عن الاتصال الثابت، يتم إنشاء قوس كهربائي. في بيئة الفراغ، يتفرق القوس بسرعة وينطفئ عندما يتكثف البخار المعدني. ينطفئ القوس بشكل طبيعي عند الصفر الحالي، ويتم استعادة قوة العزل الكهربائي بسرعة.
التطبيق: تتميز VCBs بقدرة كسر عالية، وقدرة تشغيل متكررة، ومتطلبات صيانة منخفضة. يتم استخدامها على نطاق واسع في أنظمة التوزيع 3-10 كيلو فولت لحماية خطوط الكهرباء والمعدات والتحكم فيها. يمكنها مقاطعة كل من تيار الحمل العادي وتيار خطأ الدائرة القصيرة، مما يوفر حماية من التحميل الزائد والدائرة القصيرة والجهد المنخفض. يمكن تركيب VCBs في كل من المفاتيح الكهربائية القابلة للسحب والثابتة.
التطبيق: تتميز VCBs بقدرة كسر عالية، وقدرة تشغيل متكررة، ومتطلبات صيانة منخفضة. يتم استخدامها على نطاق واسع في أنظمة التوزيع 3-10 كيلو فولت لحماية خطوط الكهرباء والمعدات والتحكم فيها. يمكنها مقاطعة كل من تيار الحمل العادي وتيار خطأ الدائرة القصيرة، مما يوفر حماية من التحميل الزائد والدائرة القصيرة والجهد المنخفض. يمكن تركيب VCBs في كل من المفاتيح الكهربائية القابلة للسحب والثابتة.
مفتاح فصل الحمل (LBS)
إن مفتاح Load Break هو جهاز تبديل يقع بين فاصل وقاطع الدائرة الكهربائية. إنها مجهزة بآلية بسيطة لإطفاء القوس ويمكنها صنع وكسر تيار الحمل العادي وتيار التحميل الزائد، ولكنها لا تستطيع مقاطعة تيار خطأ الدائرة القصيرة. بعد قطع الاتصال، عادة ما يتم تشكيل فجوة عزل مرئية.
التطبيق: يستخدم LBS لتبديل الدوائر الكهربائية في ظل ظروف الحمل العادية. وبما أنه لا يمكن أن يقطع التيارات الخاطئة، فإنه عادة ما يستخدم جنبا إلى جنب مع الصمامات ذات الجهد العالي، والتي توفر حماية من ماس كهربائى. يستخدم على نطاق واسع في أنظمة التوزيع 10 كيلو فولت وتحت للتحكم في المحولات.
التطبيق: يستخدم LBS لتبديل الدوائر الكهربائية في ظل ظروف الحمل العادية. وبما أنه لا يمكن أن يقطع التيارات الخاطئة، فإنه عادة ما يستخدم جنبا إلى جنب مع الصمامات ذات الجهد العالي، والتي توفر حماية من ماس كهربائى. يستخدم على نطاق واسع في أنظمة التوزيع 10 كيلو فولت وتحت للتحكم في المحولات.
فاصل
يحتوي جهاز الفصل على بنية بسيطة. وتتمثل الميزة الرئيسية لها في وجود فجوة عزل مرئية بوضوح بعد الفتح، مما يضمن عزل المعدات الكهربائية بشكل آمن عن مصدر الطاقة أثناء الصيانة. ليس لديه القدرة على إطفاء القوس الكهربائي ويجب ألا يتم تشغيله تحت ظروف التحميل.
التطبيق: يتم استخدامه بشكل أساسي أثناء الصيانة أو الفحص لضمان العزل الموثوق بين المعدات والنظام النشط، مما يوفر نقطة فصل آمنة واضحة ومرئية.
التطبيق: يتم استخدامه بشكل أساسي أثناء الصيانة أو الفحص لضمان العزل الموثوق بين المعدات والنظام النشط، مما يوفر نقطة فصل آمنة واضحة ومرئية.
مقارنة المفاتيح الكهربائية
| غرض | قواطع دوائر فراغ | تحميل كسر التبديل | فاصل |
|---|---|---|---|
| جهاز تبريد القوس الكهربائي | قاطع فراغ | جهاز إطفاء القوس البسيط | لا توجد قدرة على إطفاء القوس |
| صنع/كسر القدرة | يمكن أن يقطع الحمل وتيارات الدائرة القصيرة | يمكن مقاطعة التحميل الحالي فقط | لا يمكن مقاطعة التحميل الحالي |
| الغرض الأساسي | الحماية والسيطرة | تبديل التحميل | عزل |
| رؤية الانفصال | لا يوجد انقطاع واضح | عادة ما يكون الانفصال مرئيًا | فجوة عزل واضحة ومرئية |
آلية التشغيل
تعتبر آلية التشغيل وحدة تنفيذ أساسية فيمكونات الوحدة الرئيسية للحلقةمسؤول عن قيادة عمليات الفتح والإغلاق للمفاتيح الرئيسية ومفاتيح التأريض. إنه يحول الطاقة الميكانيكية أو الكهرومغناطيسية أو طاقة الزنبرك المخزنة إلى حركة ميكانيكية دقيقة لضمان أداء تحويل موثوق.
الأنواع الشائعة لآليات التشغيل
- آلية التشغيل بالزنبرك: النوع الأكثر استخدامًا على نطاق واسع، حيث يتم تخزين الطاقة في الزنبرك من أجل التشغيل السريع والموثوق.
- الآلية المغناطيسية: هيكل بسيط وموثوقية عالية ومتطلبات صيانة منخفضة.
- الآلية اليدوية: تستخدم كحل احتياطي أو منخفض التكلفة لأنظمة التوزيع الأساسية.
أنواع وحدات RMU وآليات التشغيل
| نوع RMU | اسم الوحدة | مكون التبديل الرئيسي | نوع آلية التشغيل | وصف |
|---|---|---|---|---|
| الوحدة ج | وحدة تبديل كسر التحميل | مفتاح فصل الحمل (LBS) | آلية تعمل بالربيع | عملية ربيع واحدة. المحركات الاختيارية المتاحة |
| الوحدة F | وحدة الجمع بين LBS-Fuse | رطل + فيوز | آلية الزنبرك مع وظيفة الرحلة | نظام الربيع المزدوج. حماية رحلة المهاجم الصمامات |
| وحدة V | وحدة قواطع دوائر الفراغ | قاطع الدائرة الفراغية (VCB) | الربيع / المحرك المغناطيسي | يقاطع خطأ التيار. يعمل مع مرحلات الحماية |
| وحدة د | وحدة الناهض بسبار | لا يوجد مفتاح رئيسي | لا أحد | يستخدم للاتصال بسبار بين الأقسام |
المفاتيح الكهربائية القابلة للسحب مقابل RMU
| غرض | المفاتيح الكهربائية القابلة للسحب (KYN28) | الوحدة الرئيسية الحلقية (RMU) |
|---|---|---|
| مكون التبديل الرئيسي | قواطع دوائر فراغية قابلة للسحب | مفتاح كسر التحميل + الصمامات أو VCB الثابت |
| وظيفة فاصل | تم استبدالها بشاحنة قابلة للسحب | مفتاح متكامل بـ 3 أوضاع |
| الصمامات | أقل شيوعا | شائع لحماية المحولات |
| بناء | تصميم قابل للسحب | تصميم مضغوط ثابت |
| وظيفة الحماية | أنظمة الحماية المتقدمة | حماية أبسط تعتمد على الصمامات |
| مقاس | أكبر | مدمج |
