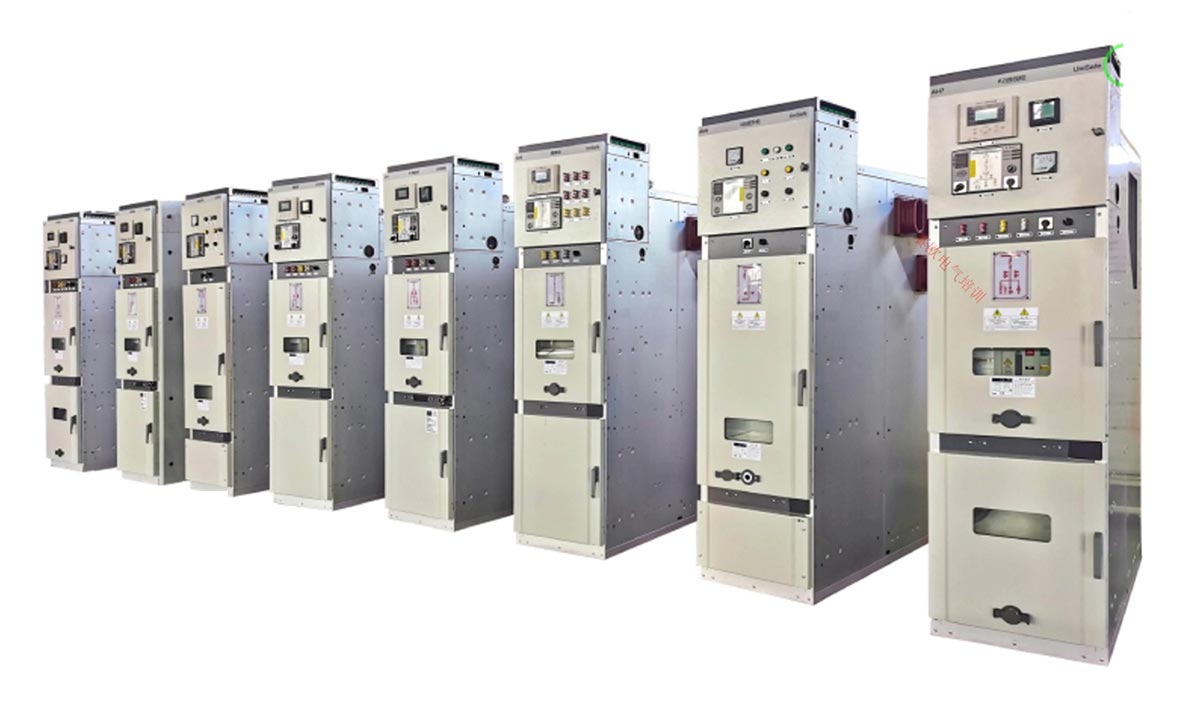

الشركة المصنعة المهنية للمفاتيح الكهربائية ذات الجهد المتوسط
Cotenele هي شركة تصنيع ومصدر كبير لـمفاتيح الجهد المتوسطفي الصين، وهي أيضًا شريك مهم لشركة China State Grid Corporation. تشتمل مجموعة المفاتيح الكهربائية ذات الجهد المتوسط لدينا على مجموعة مفاتيح كهربائية مكسوة بالمعدن، ومجموعة مفاتيح كهربائية معزولة بالغاز، ومجموعة مفاتيح صديقة للبيئة. هذه المفاتيح الكهربائية المصنعة من قبلنا تتوافق مع المعايير الدولية مثل IEC 62271-1، IEC 62271-200، IEC 62271-100، بالإضافة إلى المعايير الوطنية مثل GB/T 3906، GB/T 1984، و GB/T 11022. لقد تم تصديرها إلى دول ومناطق متعددة في أوروبا، أفريقيا، والشرق الأوسط، وقد تلقت إشادة واسعة النطاق من العملاء في هذه الأسواق.
- View as

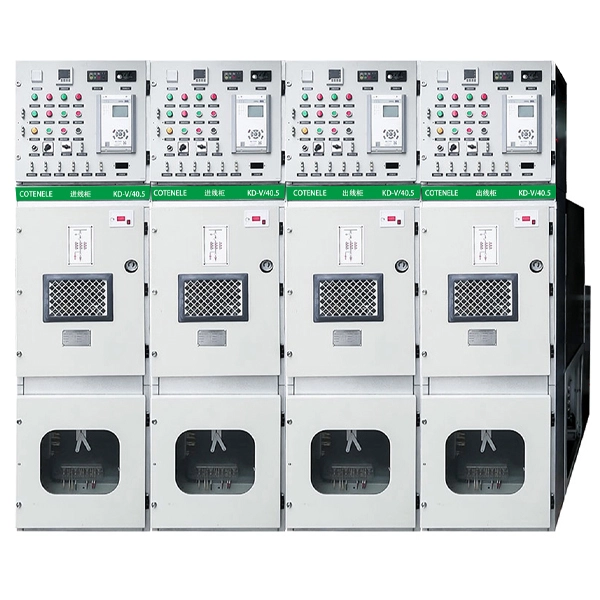

نظام معزول بالغاز متوسط الجهد 33 كيلو فولت
باعتبارها شركة مصنعة للمعدات الكهربائية الكبيرة، تلتزم شركة Cotenele منذ فترة طويلة بالبحث وتطوير منتجات جديدة لسنوات عديدة. إن النظام المعزول بالغاز متوسط الجهد 33 كيلو فولت هو منتجنا المطور حديثًا بأعلى مستوى جهد يبلغ 40.5 كيلو فولت. هذه الوحدة الرئيسية الحلقية ذات الجهد المتوسط عبارة عن مجموعة مفاتيح كهربائية مغلقة معدنية معزولة بالغاز (C-GIS)، وتتمثل ميزتها الأساسية في إغلاق الأجزاء الحية ذات الجهد العالي تمامًا مثل قواطع الدائرة الفراغية، والمفاتيح العازلة، وقضبان التوصيل في صندوق غاز من الفولاذ المقاوم للصدأ مملوء بالغاز العازل.

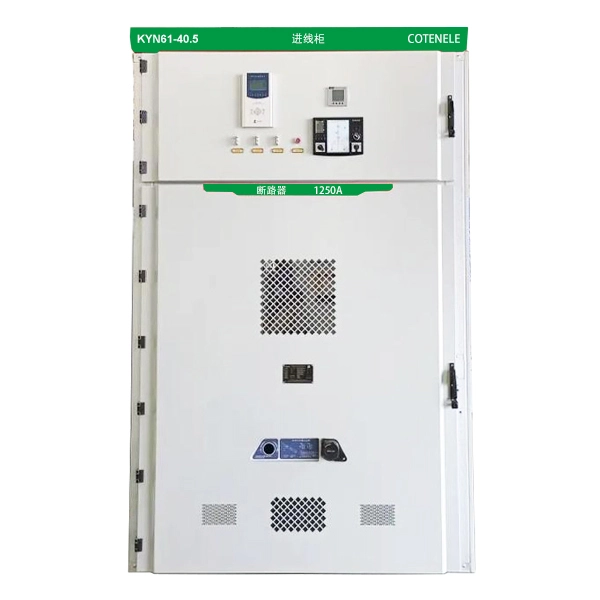

لوحات المفاتيح الكهربائية ذات الجهد المتوسط 33 كيلو فولت
باعتبارها مُصدرًا رئيسيًا للمفاتيح الكهربائية ذات الجهد المتوسط في الصين، يتم توزيع منتجات Cotenele على نطاق واسع عبر الأسواق العالمية. تم تصميم سلسلة KYN61-40.5 (Z) من سلسلة KYN61-40.5 (Z) لوحات المفاتيح الكهربائية متوسطة الجهد ذات الجهد المتوسط التي تصنعها Cotenele لأنظمة طاقة AC 50 هرتز ثلاثية الطور. يتم استخدامها لتلقي وتوزيع الطاقة الكهربائية في محطات توليد الطاقة والمحطات الفرعية وغرف التوزيع للمؤسسات الصناعية والتعدينية، مع توفير التحكم والحماية والمراقبة للدوائر الكهربائية.

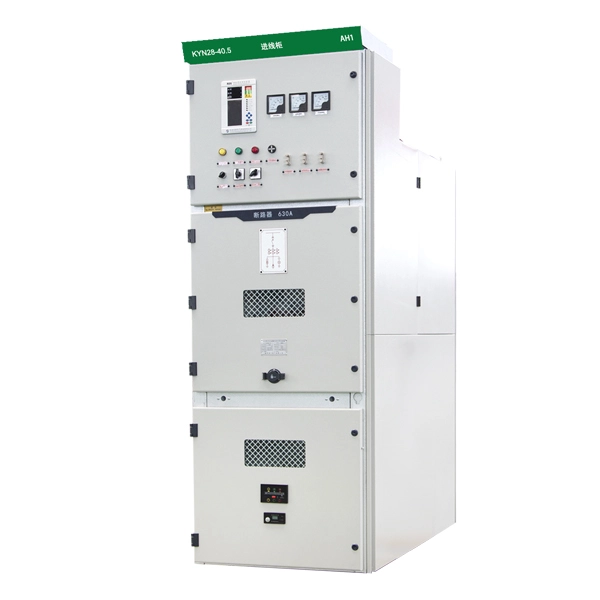

مجموعة المفاتيح الكهربائية ذات الجهد المتوسط 33KV
إن مجموعة المفاتيح الكهربائية ذات الجهد المتوسط KYN28-40.5 هي منتج جديد تم تطويره بواسطة Cotenele، بجهد مقنن يصل إلى 40.5kv، هذا النوع من KYN28-40.5 من مجموعة المفاتيح ذات الجهد المتوسط 33KV MV، مخصص بشكل أساسي لأنظمة طاقة التيار المتردد ثلاثية الطور بجهد مقنن يبلغ 40.5 كيلو فولت وتردد 50 هرتز. يتم تطبيقه بشكل شائع في ترتيبات القضبان المفردة والقضبان المقطعية. يتوافق تصميم المنتج مع المعايير ذات الصلة مثل IEC 298 وGB3906-2006.

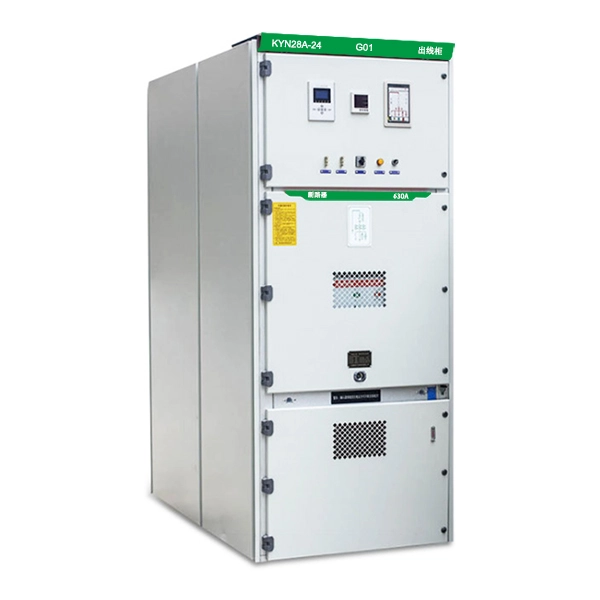

22KV المفاتيح الكهربائية ذات الجهد المتوسط المكسوة بالمعدن
تلتزم Cotenele بالبحث والتطوير التكنولوجي في مجال المفاتيح الكهربائية ذات الجهد المتوسط ومنتجات الوحدات الرئيسية الحلقية لسنوات عديدة، وتغطي مجموعة كاملة من لوحات المفاتيح الكهربائية ذات الفولتية المقدرة من 3.6 كيلو فولت إلى 40.5 كيلو فولت. إن مجموعة المفاتيح الكهربائية ذات الجهد المتوسط 22 كيلو فولت من سلسلة KYN28-24 التي قمنا بتصنيعها تتميز بتكنولوجيا متقدمة، وآمنة وموثوقة، ولها هيكل معقول، وأداء مستقر، وسهلة الاستخدام. يتم استخدامه على نطاق واسع في محطات الطاقة والمحطات الفرعية والمؤسسات الصناعية والتعدين والمباني التجارية.

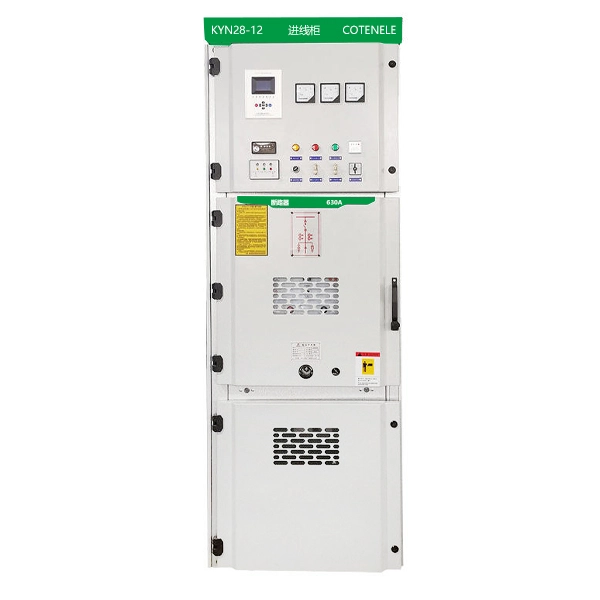

مجموعة المفاتيح الكهربائية ذات الجهد المتوسط المكسوة بالمعدن الداخلي 11 كيلو فولت
Cotenele هو مصنع لتصنيع اللوحات الكهربائية يقع في مدينة Wenzhou في الصين، ونحن نقدم سلسلة kyn28-12 من سلسلة المفاتيح الكهربائية ذات الجهد المتوسط المكسوة بالمعدن الداخلي 11KV والمكونات الأساسية الداخلية مثل قاطع الدائرة الفراغية ومفتاح كسر الحمل والمحول الحالي ومحول الجهد إلخ بداخلها، وقد صدرت منتجاتنا الكهربائية الكثير من البلدان والمناطق في الخارج، وقد أشاد بها عملاؤنا على نطاق واسع.
ما هي أنواع المفاتيح الكهربائية ذات الجهد المتوسط؟
مفاتيح الجهد المتوسطهو جهاز كهربائي أساسي للتحكم والحماية والعزل للمعدات الكهربائية ذات الجهد المقدر من 3.6 كيلو فولت إلى 40.5 كيلو فولت في شبكات توزيع الطاقة.
هناك عدة أنواع بناءً على التطبيق والتكلفة والظروف البيئية، بما في ذلك المفاتيح الكهربائية القابلة للسحب (المثبتة في المنتصف)، والمفاتيح الكهربائية الثابتة، والوحدات الرئيسية الحلقية (RMUs)، والمفاتيح الكهربائية المعزولة بالغاز، والمفاتيح الكهربائية المعزولة الصلبة.

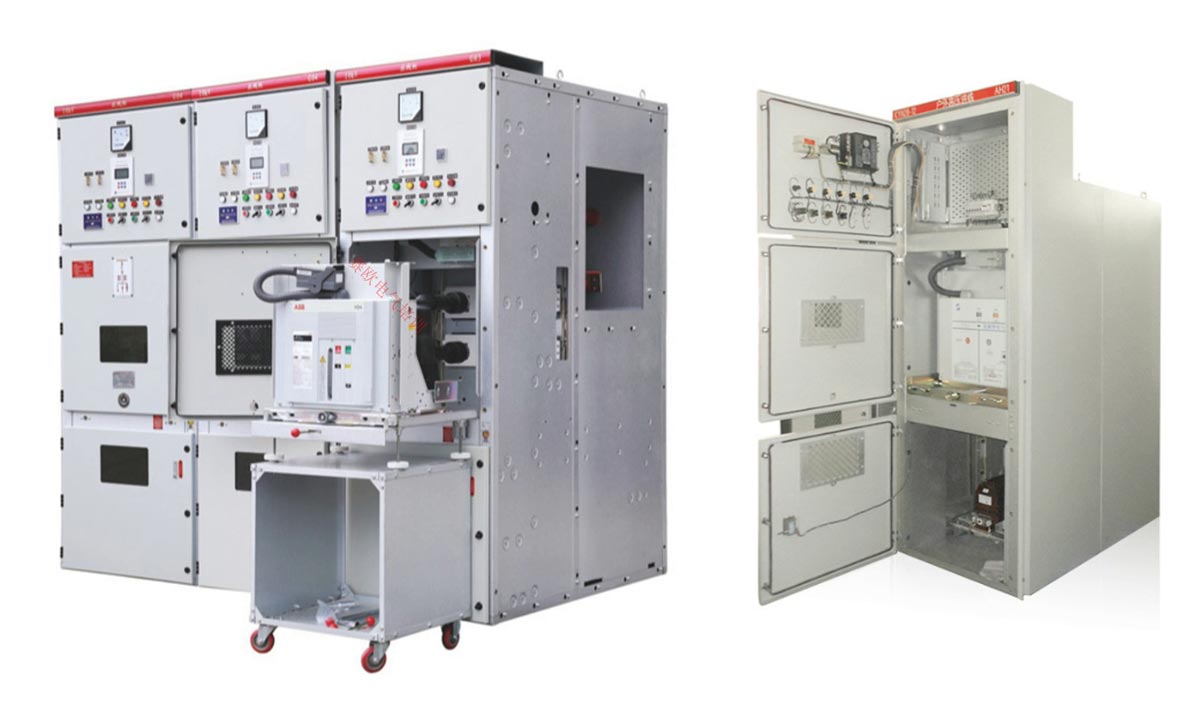

1. المفاتيح الكهربائية القابلة للسحب
عادةً ما يتم تثبيت قاطع الدائرة الفراغية لمجموعة المفاتيح الكهربائية هذه على عربة يدوية متحركة، والتي يمكن نقلها بسهولة داخل وخارج الخزانة.
الميزة الرئيسية هي الصيانة والاستبدال السريع: يمكن استبدال الكسارة المعيبة بوحدة احتياطية في غضون دقائق، مما يقلل بشكل كبير من وقت التوقف عن العمل.
الأنواع القابلة للسحب، مثل KYN28 12، توفر أيضًا تكوينًا مرنًا وأقفالًا ميكانيكية موثوقة. يتم استخدامها على نطاق واسع في المحطات الفرعية والمنشآت الصناعية وأنظمة توزيع المرافق حيث تتطلب موثوقية عالية وسهولة الصيانة.
2. المفاتيح الكهربائية الثابتة
تحافظ مجموعة المفاتيح الكهربائية الثابتة على تثبيت جميع المكونات الأساسية بشكل دائم داخل اللوحة.
يؤدي هذا الهيكل إلى انخفاض تكلفة المواد والتصنيع في كثير من الأحيان بنسبة 30 إلى 50 بالمائة أقل من الأنواع القابلة للسحب.
المقايضة هي وقت إصلاح أطول، حيث أن أي خطأ يتطلب إلغاء تنشيط القسم بأكمله.
لا تزال الأنواع الثابتة (مثل XGN2 12) تستخدم على نطاق واسع في المشاريع ذات الميزانية المحدودة، أو الدوائر الثانوية، أو المواقع التي تكون فيها عمليات التبديل نادرة.
3. الوحدات الحلقية الرئيسية (RMUs)
وحدة RMU عبارة عن مجموعة مفاتيح مدمجة يتم تجميعها في المصنع وتستخدم بشكل رئيسي في شبكات التوزيع الثانوية.
بدلاً من قواطع الدائرة، تستخدم معظم وحدات RMU مفاتيح فصل الحمل مدمجة مع الصمامات لحماية المحولات.
إنها مناسبة للشبكات الحلقية الرئيسية والمحطات الفرعية المدمجة وتركيبات الخزانات الخارجية نظرًا لصغر حجمها وتكلفتها المنخفضة.
القيد الرئيسي هو أنها لا تستطيع مقاطعة تيارات الدائرة القصيرة العالية بشكل مستقل وتعتمد على الصمامات أو قواطع المنبع للحماية من الأخطاء.
4. المفاتيح الكهربائية المعزولة بالغاز (GIS)
تحتوي مجموعة المفاتيح الكهربائية المعزولة بالغاز على جميع الأجزاء الحية في خزان مغلق مملوء بالغاز العازل، عادةً SF6 أو خليط الهواء الجاف أو الفلورونيتريل الأحدث الصديق للبيئة.
نظرًا لأن الغاز يتمتع بقوة عازلة أعلى بكثير من الهواء، فإن معدات نظم المعلومات الجغرافية يمكن أن تكون أصغر بنسبة 50 إلى 70 بالمائة من المفاتيح الكهربائية المعزولة بالهواء.
إنه محكم الإغلاق بالكامل ضد الرطوبة والغبار والملح، مما يجعله مناسبًا للبيئات القاسية مثل المناطق الساحلية أو المحطات الفرعية تحت الأرض أو المنصات البحرية.
وتتمثل العيوب في ارتفاع التكلفة الأولية، وفي الأنظمة القائمة على SF6، هناك مخاوف بيئية.
5. المفاتيح الكهربائية المعزولة الصلبة
في التصميمات الصلبة المعزولة، يتم دمج موصلات الجهد العالي في راتنجات الإيبوكسي أو المواد الصلبة المماثلة.
وهذا يوفر بنية محكمة الغلق وآمنة تمامًا، مما يمنع الاعتماد على فجوات الهواء أو ضغط الغاز.
إن المفاتيح الكهربائية المعزولة الصلبة محصنة ضد الارتفاعات والرطوبة والتلوث، كما أنها خالية من SF6، مما يجعلها صديقة للبيئة.
على الرغم من أن تكلفتها أعلى من المفاتيح التقليدية المعزولة بالهواء، إلا أنها توفر توازنًا جيدًا بين السلامة والاكتناز والاستدامة، وتستخدم على نطاق واسع في المباني الخضراء ومشاريع الشبكات الذكية.
الاختلافات الرئيسية
- الهيكل: قابل للسحب مقابل ثابت مقابل RMU مدمج مقابل خزان مغلق مقابل صلب مصبوب
- وسط العزل: الهواء، الغاز، أو الايبوكسي الصلب
- المكونات الرئيسية: قواطع الدائرة الكهربائية ومفاتيح كسر الحمل
- أولوية التطبيق: سهولة الصيانة، وكفاءة التكلفة، وتوفير المساحة، والقدرة على التكيف البيئي
من خلال فهم هذه التصنيفات، يمكن للمهندسين اختيار مجموعة المفاتيح الكهربائية ذات الجهد المتوسط الأكثر ملاءمة بناءً على الميزانية والموثوقية وظروف المساحة وبيئة التشغيل.
| نوع المفاتيح الكهربائية | المزايا الرئيسية | الاختلافات الرئيسية |
| قابل للسحب (مثبت في المنتصف) | - استبدال سريع للقواطع (دقائق) - مرونة عالية وأقفال داخلية موثوقة - تستخدم على نطاق واسع مع توافر جيد | - قاطع الدائرة الكهربائية على عربة متحركة - يتطلب مساحة أكبر للصيانة - تكلفة أعلى من النوع الثابت |
| مُثَبَّت | - بناء بسيط - تكلفة منخفضة (30-50% أرخص من تلك القابلة للسحب) - مناسب للعمليات النادرة | -جميع المكونات مثبتة بشكل دائم -وقت توقف أطول للإصلاح -مساحة أكبر بسبب قطع الاتصال المنفصلة |
| الوحدة الرئيسية الحلقية (RMU) | - حجم صغير - تكلفة أولية منخفضة - مناسب تمامًا للشبكات الحلقية وحماية المحولات (مع الصمامات) | - يستخدم مفاتيح فصل الحمل، وليس قواطع الدائرة - قدرة محدودة على كسر دائرة القصر (تعتمد على الصمامات أو الحماية الأولية) |
| معزول بالغاز (GIS) | - حجم صغير جدًا (أقل بنسبة تصل إلى 70% من الهواء المعزول) - محكم الغلق ضد الرطوبة والغبار والملح - صيانة منخفضة وموثوقية عالية | - الأجزاء الحية في خزان غاز مضغوط (SF₆ أو غاز صديق للبيئة) - تكلفة أعلى، ومخاوف بيئية من SF₆ |
| معزول الصلبة | -خالية من SF₆، صديقة للبيئة -محصنة ضد الارتفاعات والرطوبة والتلوث -سطح آمن للمس، وصغير الحجم للغاية | - الموصلات مصبوبة في راتنجات الايبوكسي - لا تزال باهظة الثمن نسبيًا - تكنولوجيا أحدث مع عدد أقل من الشركات المصنعة |
ما هو الهيكل الداخلي والمكونات الأساسية في المفاتيح الكهربائية ذات الجهد المتوسط؟
أربع مقصورات وظيفية
- حجرة قضيب التوصيل: تقع في الجزء العلوي الخلفي من اللوحة، وتقوم بجمع وتوزيع الطاقة من قضيب التوصيل الرئيسي.
- قاطع الدائرة / مقصورة عربة اليد: تحتوي على شاحنة قاطع الدائرة، وهي المنطقة الرئيسية للتشغيل العادي وانقطاع الأعطال.
- حجرة الكابلات: تقوم بتوصيل الكابلات الواردة والصادرة وتستوعب المحولات الحالية ومفاتيح التأريض.
- حجرة الجهد المنخفض / الأجهزة: يتم تركيب أجهزة التحكم والحماية والمراقبة الثانوية.
المكونات الوظيفية الأساسية
- بسبار الرئيسي: يجمع ويوزع الطاقة الكهربائية
- قاطع الدائرة / المقاول: يقطع التيار في ظل الظروف العادية أو الخاطئة
- مفتاح فصل/كسر التحميل: يوفر العزل أو التبديل تحت الحمل
- محول التيار / محول الجهد: يحول التيار والجهد العالي للقياس
- مفتاح التأريض: يضمن التأريض الآمن أثناء الصيانة
- مانع الصواعق: يحمي من البرق وتبديل الجهد الزائد
- مرحل الحماية: يكتشف الأخطاء ويرسل إشارات الرحلة
خمسة حماية السلامة المتشابكة
- منع التشغيل غير الصحيح لقاطع الدائرة
- منع تحريك الكسارة تحت الحمل
- منع إغلاق مفتاح التأريض عندما تكون الدائرة حية
- منع تنشيط الدائرة عند إغلاق مفتاح التأريض
- منع الوصول إلى المقصورات الحية
سيناريوهات التطبيق الرئيسية
- أنظمة الطاقة: قلب شبكات التوزيع الحضرية والصناعية
- القطاع الصناعي: طاقة مستقرة لصناعات الصلب والبتروكيماويات والتعدين
- التجارية والبنية التحتية: المباني والمستشفيات والمطارات ومراكز البيانات
- الطاقة المتجددة: دمج الطاقة الشمسية وطاقة الرياح في أنظمة الشبكات
- البيئات الخاصة: المنصات البحرية، المناطق المرتفعة والرطوبة العالية
كيف تختار مجموعة المفاتيح الكهربائية ذات الجهد المتوسط المناسبة؟
1. دور التطبيق والشبكة
يتطلب التوزيع الأولي سعة خطأ عالية وتشغيلًا متكررًا. يركز التوزيع الثانوي على الحجم الصغير والتكلفة المنخفضة.
2. الصيانة والتوقف
الأنواع القابلة للسحب تدعم الصيانة السريعة. تتطلب الأنواع الثابتة فترة توقف أطول أثناء عملية الإصلاح.
3. الظروف البيئية
معزول بالهواء للمناطق الداخلية النظيفة. نظم المعلومات الجغرافية أو معزولة الصلبة للبيئات القاسية.
4. توفر المساحة
يتطلب عزل الهواء مساحة أكبر. تعمل نظم المعلومات الجغرافية أو المعزولة الصلبة على تقليل المساحة بنسبة 50 إلى 70 بالمائة.
5. مستوى الخطأ
تتطلب مستويات الأخطاء العالية أنظمة تعتمد على قواطع الدائرة. يمكن للمستويات المتوسطة استخدام حلول RMU.
6. الميزانية وتكلفة دورة الحياة
تعمل الأنواع الثابتة ووحدات RMU على تقليل التكلفة الأولية. توفر المواد القابلة للسحب ونظم المعلومات الجغرافية والعزل الصلب قيمة طويلة المدى.
7. متطلبات البيئة والسلامة
تستخدم الأنظمة الخالية من SF6 عزل الغاز الصلب أو الصديق للبيئة. تعمل التصاميم المغلقة بالكامل على تحسين السلامة العامة.
| الغرض الأساسي | نوع المفاتيح الكهربائية الموصى به |
| استبدال سريع للكسارة وموثوقية عالية | قابل للسحب (مثبت في المنتصف) |
| بأقل تكلفة وعملية بسيطة | مُثَبَّت |
| شبكة التوزيع الثانوية/الحلقية المدمجة | الوحدة الرئيسية الحلقية (RMU) |
| بيئة قاسية + بصمة صغيرة | معزول بالغاز (GIS) |
| خالية من SF₆ + مناعة لجميع المناخات | الصلبة معزولة |
