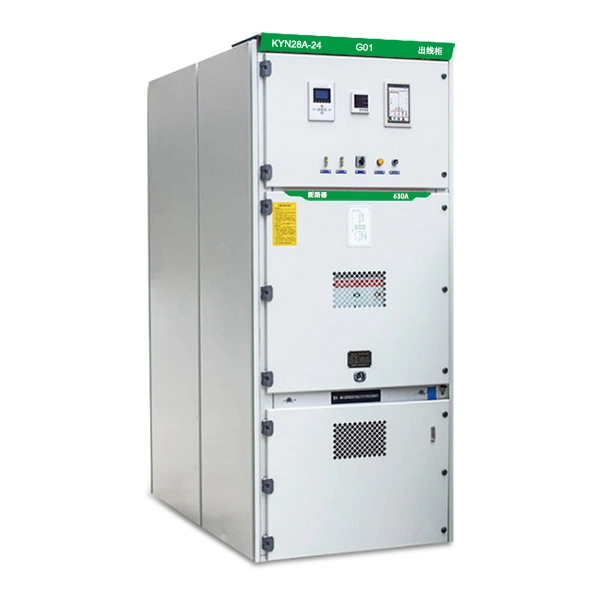

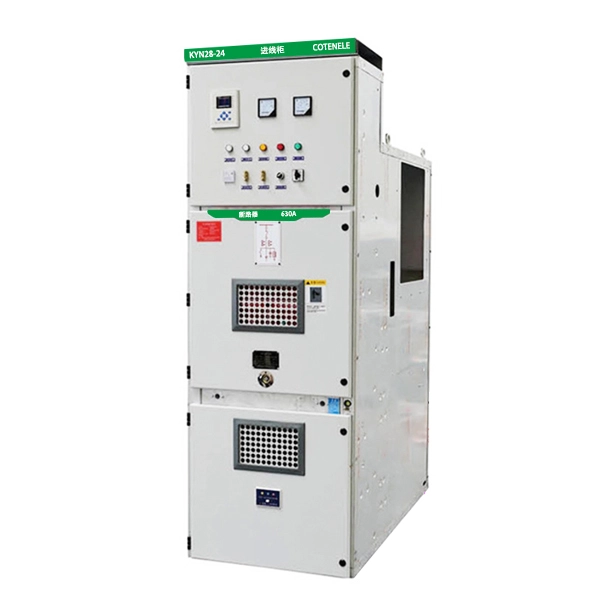

22KV المفاتيح الكهربائية ذات الجهد المتوسط المكسوة بالمعدن
تلتزم Cotenele بالبحث والتطوير التكنولوجي في مجال المفاتيح الكهربائية ذات الجهد المتوسط ومنتجات الوحدات الرئيسية الحلقية لسنوات عديدة، وتغطي مجموعة كاملة من لوحات المفاتيح الكهربائية ذات الفولتية المقدرة من 3.6 كيلو فولت إلى 40.5 كيلو فولت. إن مجموعة المفاتيح الكهربائية ذات الجهد المتوسط 22 كيلو فولت من سلسلة KYN28-24 التي قمنا بتصنيعها تتميز بتكنولوجيا متقدمة، وآمنة وموثوقة، ولها هيكل معقول، وأداء مستقر، وسهلة الاستخدام. يتم استخدامه على نطاق واسع في محطات الطاقة والمحطات الفرعية والمؤسسات الصناعية والتعدين والمباني التجارية.
Cotenele هي واحدة من الشركات المصنعة للمفاتيح الكهربائية ذات الجهد المتوسط الأكثر تقدمًا في الصين، مجموعة المفاتيح الكهربائية ذات الجهد المتوسط KYN28-24 Serie 22KV التي نقوم بتصنيعها تعمل بشكل ثابت في مشاريع متعددة من شبكة الدولة الصينية لسنوات عديدة. مجموعة المفاتيح الكهربائية ذات الجهد المتوسط KYN28-24 مناسبة لأنظمة الطاقة الداخلية ثلاثية الطور 50/60 هرتز، الجهد المقدر 24 كيلو فولت، المستخدمة لاستقبال وتوزيع الطاقة الكهربائية و دوائر التحكم والحماية والمراقبة. إن مجموعة المفاتيح الكهربائية والوحدة الرئيسية الحلقية ذات الجهد المتوسط تلبي العديد من المعايير المحلية والدولية، مثل GB/T3906 "3.6kV ~ 40.5kV AC معدات المفاتيح الكهربائية المغلقة ومعدات التحكم" وIEC 62271-200.
النموذج والمعاني
المعلمات التقنية الرئيسية
1. المعلمات التقنية الرئيسية للمفاتيح الكهربائية
| SN | غرض | وحدة | حدود | ||||
| 1 | الجهد المقنن | كيلو فولت | 24 | ||||
| 2 | التردد المقدر | هرتز | 50/60 | ||||
| 3 | تصنيف مستوى معزول | دفعة البرق تحمل الجهد (قيمة الذروة) | كيلو فولت | مرحلة إلى مرحلة المرحلة إلى الأرض |
60 | فجوة العزلة | 79 |
| تردد الطاقة لمدة دقيقة واحدة يتحمل الجهد (القيمة الفعالة) | 125 | 145 | |||||
| دائرة التحكم المساعدة تردد الطاقة تتحمل الجهد | V | 2000 | |||||
| 4 | التصنيف الحالي | A | 630,1250,1600,2000,2500,3150 | ||||
| 5 | تصنيف كسر الدائرة القصيرة الحالية | كا | 20 | 31.5 | |||
| 6 | تصنيف إغلاق الدائرة القصيرة (الذروة) | كا | 50 | 80 | |||
| 7 | تصنيف تيار الصمود لفترة قصيرة (4s) | كا | 20 | 31.5 | |||
| 8 | الذروة المقدرة تحمل التيار | كا | 50 | 80 | |||
| 9 | الجهد المقنن لدائرة التحكم المساعدة | V | تيار مستمر أو تيار متردد 110/220 | ||||
| 10 | درجة الحماية | IP4X (باب غرفة قاطع الدائرة مفتوح أو مقصورة إلى مقصورة IP2X) | |||||
| 11 | أبعاد الصدفة (العرض * العمق * الارتفاع) | مم | 800×1810×2380 | 1000×1810×2380 | |||
| 12 | وزن | كجم | 840 ~ 1440 | ||||
| ملحوظة: عمق خزانة الخط العلوي للداخل والخارج هو 2360 مم. | |||||||
2. المعلمات التقنية الرئيسية لقاطع الدائرة الفراغية VS1-24، VN2-24
| SN | غرض | وحدة | حدود | ||
| 1 | الجهد المقنن | كيلو فولت | 24 | ||
| 2 | تصنيف مستوى معزول | تردد الطاقة لمدة دقيقة واحدة يتحمل الجهد (القيمة الفعالة) | 60 | ||
| دفعة البرق تحمل الجهد (قيمة الذروة) | 125 | ||||
| 3 | التردد المقدر | هرتز | 50/60 | ||
| 4 | التصنيف الحالي | A | 630,1250,1600,2000 | 630,1250,1600,2000,2500,3150 | |
| 5 | تصنيف كسر الدائرة القصيرة الحالية | كا | 20 | 31.5 | |
| 6 | تصنيف إغلاق الدائرة القصيرة (الذروة) | 50 | 80 | ||
| 7 | تصنيف تيار الصمود لفترة قصيرة (4s) | 20 | 31.5 | ||
| 8 | الذروة المقدرة تحمل التيار | 50 | 80 | ||
| 9 | تيار الكسر المقنن لبنك مكثف واحد | A | 630 | ||
| 10 | تم تصنيف بنك مكثف متتالي لكسر التيار | 400 | |||
| 11 | تصنيف ماس كهربائى كسر أوقات الكسر الحالية | مرات | 50 | ||
| 12 | العمر الميكانيكي | 20000 | |||
| 13 | تسلسل التشغيل المقدر | O-0.3s-CO-180s-CO | |||
ظروف العمل
ظروف التشغيل العادية
1. درجة الحرارة المحيطة
الحد الأقصى: +40 درجة مئوية، الحد الأدنى: -15 درجة مئوية. يجب ألا يتجاوز متوسط القيمة المقاسة خلال أي فترة 24 ساعة +35 درجة مئوية.
2. ظروف الرطوبة
متوسط الرطوبة النسبية ليوم واحد: ≥95%
متوسط الرطوبة النسبية لمدة شهر: ≥90%
متوسط ضغط بخار الماء ليوم واحد: .22.2 كيلو باسكال
متوسط ضغط بخار الماء لمدة شهر: .81.8 كيلو باسكال
3. الارتفاع
- ألا يزيد ارتفاعها عن 1000م فوق سطح البحر.
4. نقاء الهواء
يجب ألا يكون الهواء المحيط ملوثًا بشكل كبير بالغبار أو الدخان أو الغازات المسببة للتآكل أو القابلة للاشتعال أو الأبخرة أو رذاذ الملح.
5. الاهتزاز والصدمة
يجب أن تكون أي اهتزازات خارجية أو حركة أرضية قد تؤثر على مجموعة المفاتيح الكهربائية ضئيلة.
6. التداخل الكهرومغناطيسي في الأنظمة الثانوية
يجب ألا يتجاوز سعة التداخل الكهرومغناطيسي المستحث 1.6 كيلو فولت.
ظروف التشغيل الخاصة
عندما تكون مجموعة المفاتيح الكهربائية المكسوة بالمعدن ذات الجهد المتوسط 22 كيلو فولت مطلوبة للعمل في ظل ظروف تتجاوز الحدود العادية المحددة في GB/T 11022، يجب على الشركة المصنعة والمستخدم التفاوض والاتفاق على تدابير خاصة.
لمنع التكثيف، تم تجهيز المفاتيح الكهربائية بسخانات. يجب تنشيط هذه السخانات عندما تكون مجموعة المفاتيح الكهربائية في وضع الاستعداد. حتى أثناء التشغيل العادي، يجب الاهتمام بإبقاء السخانات في الخدمة حسب الضرورة.
ما هو الهيكل الرئيسي لKYN28-24؟
تتكون مجموعة المفاتيح الكهربائية KYN28-24 بشكل أساسي من جزأين: الخزانة والشاحنة.
هيكل مجلس الوزراء
الخزانة مقسمة بواسطة أقسام معدنية إلى أربع حجرات مستقلة.
1. مقصورة بسبار
تقع في الجزء الخلفي العلوي من الخزانة، وتستخدم لتثبيت قضبان التوصيل الرئيسية.
2. مقصورة قاطع الدائرة
تقع في الجزء الأوسط من الخزانة، وتستخدم لتركيب شاحنة قاطع الدائرة.
3. مقصورة الكابل
تقع غرفة الكابلات في الجزء الخلفي السفلي من الخزانة، وتستخدم لتوصيل الكابلات الواردة والصادرة. ويمكنه أيضًا استيعاب المكونات مثل المحولات الحالية ومفاتيح التأريض.
4.Relay ومقصورة الصك
تقع في الجزء الأمامي العلوي من الخزانة، وتستخدم لتركيب المكونات الثانوية مثل أجهزة الحماية والتحكم والقياس.
أنواع الشاحنات
الشاحنة عبارة عن مكون متحرك يحمل العناصر الأساسية. يتم تحريكه للداخل والخارج عن طريق آلية لولبية. وفقا لوظائفها، يتم تصنيف الشاحنات بشكل رئيسي إلى الأنواع التالية:
1. شاحنة قاطع الدائرة: النوع الأكثر شيوعاً، يستخدم لصنع وكسر تيارات الحمل العادية وتيارات الأعطال.
2. شاحنة محول الجهد (PT): تستخدم لتوفير إشارات الجهد لأغراض القياس والحماية.
3. شاحنة القياس: تستخدم لقياس الطاقة الكهربائية.
4. شاحنة العزل: تستخدم عربة الفصل عادةً لإنشاء نقطة فصل مرئية في الدائرة، مما يضمن السلامة أثناء الصيانة.
الميزات والمزايا الرئيسية
1. سلامة عالية
تم تجهيز مجموعة المفاتيح الكهربائية المكسوة بالمعدن ذات الجهد المتوسط 22 كيلو فولت بوظائف "الوقاية الخماسية" الشاملة، وذلك باستخدام الأقفال الميكانيكية والكهربائية لمنع سوء التشغيل بشكل فعال. وهي مكسوة بالمعدن بالكامل، وتقسم القشرة المقسمة الخزانة إلى عدة أقسام مستقلة، مما يمنع انتشار الحوادث ويضمن سلامة عالية. يتم توفير قنوات تخفيف الضغط الخاصة بها لحماية سلامة المشغل في حالة حدوث خطأ في القوس الداخلي.
2. المرونة والموثوقية
يعتمد هيكل شاحنة السحب المثبت في المنتصف. جميع الشاحنات ذات المواصفات نفسها قابلة للتبديل بنسبة 100%، مما يسهل عملية الصيانة والاستبدال. متوافق مع العديد من العلامات التجارية المعروفة لقواطع الدائرة المفرغة (على سبيل المثال، VS1، VD4)، مما يوفر تنوعًا جيدًا. يؤدي استخدام صفائح الفولاذ المطلية بالألمنيوم والزنك وعمليات الثني المتعددة إلى قوة ميكانيكية عالية ومقاومة قوية للتآكل.
3. صيانة مريحة وتوفير المساحة
تدعم مجموعة المفاتيح الكهربائية المكسوة بالمعدن ذات الجهد المتوسط 22KV من سلسلة kyn28-24 التثبيت على الحائط وصيانة الوصول الأمامي، مما يقلل بشكل كبير من المساحة المطلوبة للتركيب والخدمة. توفر حجرة الكابلات الواسعة مساحة واسعة لتوصيل كابلات متعددة وتبسيط تصنيع وتركيب نهايات الكابلات.

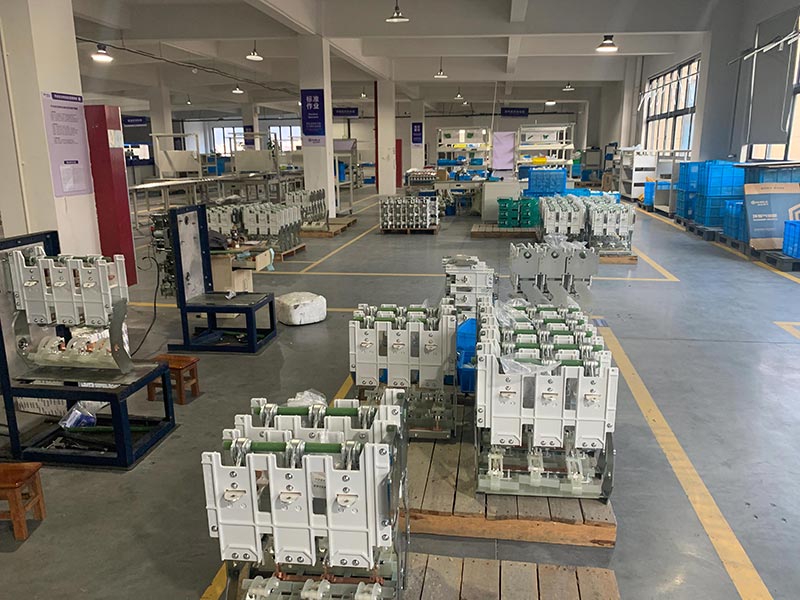

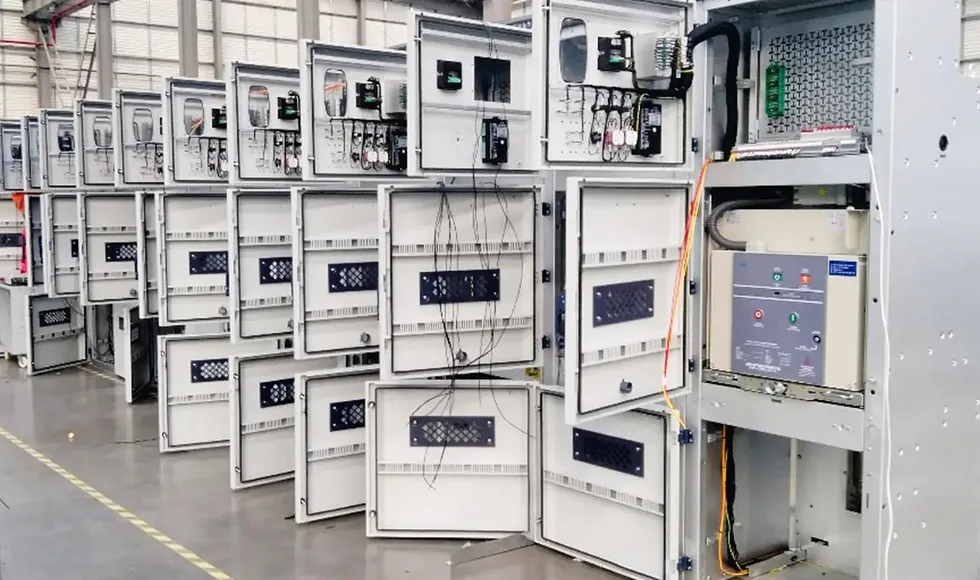

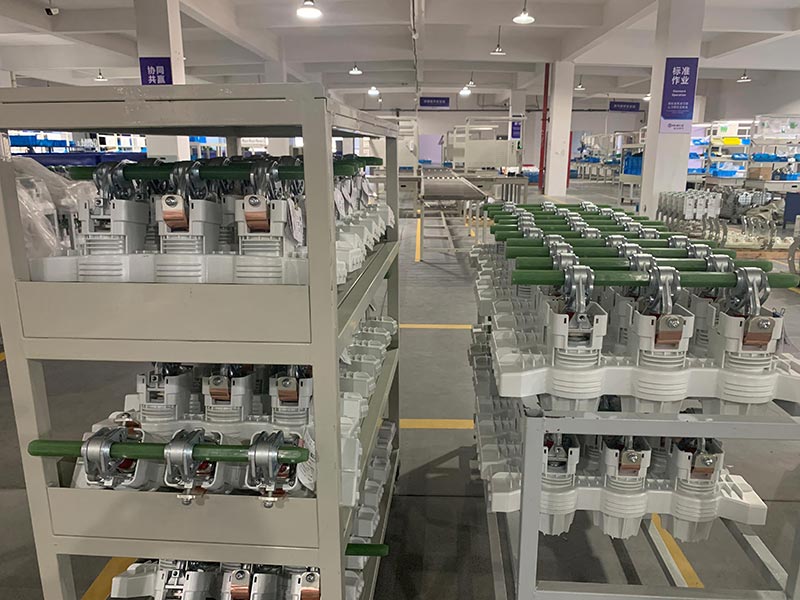

ورشة الإنتاج
كيف تختار؟
عند الاختيار، يوصى بتوضيح المعلمات الأساسية والمتطلبات الوظيفية التالية:
1. المعلمات الكهربائية
يرجى تحديد هذه المعلمات التقنية الرئيسية أدناه مثل الجهد المقنن، والتيار المقنن، وتيار انقطاع الدائرة الكهربائية المقدر للنظام قبل الطلب.
2. المخطط الوظيفي
قبل الشراء، يرجى تحديد المخطط الوظيفي المطلوب، مثل خزانة التغذية الواردة، وخزانة التغذية الصادرة، وخزانة PT، وخزانة القياس، وخزانة ربط الحافلة، وما إلى ذلك.
3. المكونات الأساسية
تحتاج إلى التأكد من العلامة التجارية أو المتطلبات الفنية للمكونات الأساسية، بما في ذلك قواطع الدائرة، ومحولات التيار، ومحولات الجهد، ومفاتيح التأريض، وما إلى ذلك قبل طلبك.
4. المتطلبات الذكية
يرجى التأكد مما إذا كانت الميزات الذكية مثل المراقبة عبر الإنترنت واستشعار طاقة إنترنت الأشياء مطلوبة أم لا.
5. بيئات خاصة
للاستخدام على ارتفاعات عالية، اطلب نوع الهضبة واستشر الشركة المصنعة لتلبية ظروف التشغيل المحددة.

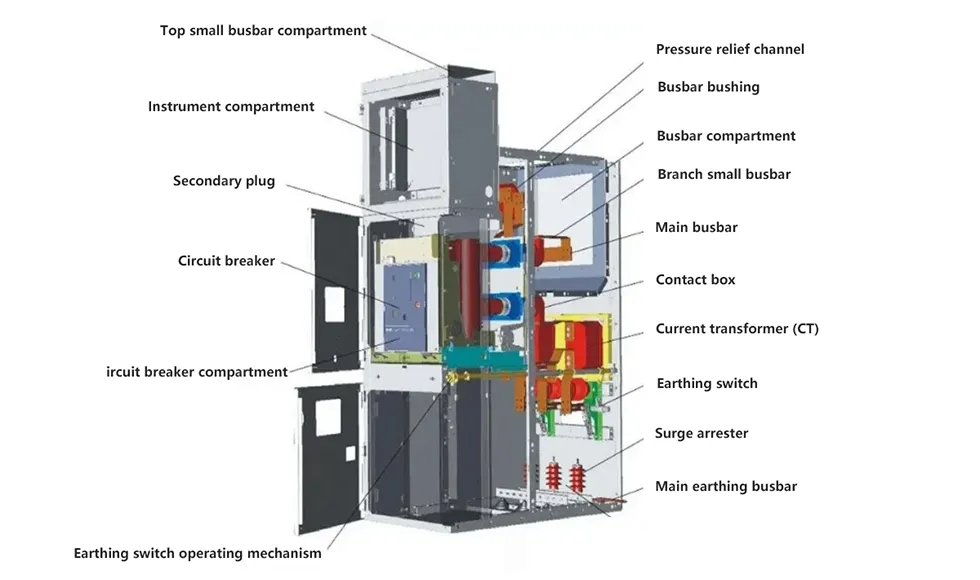

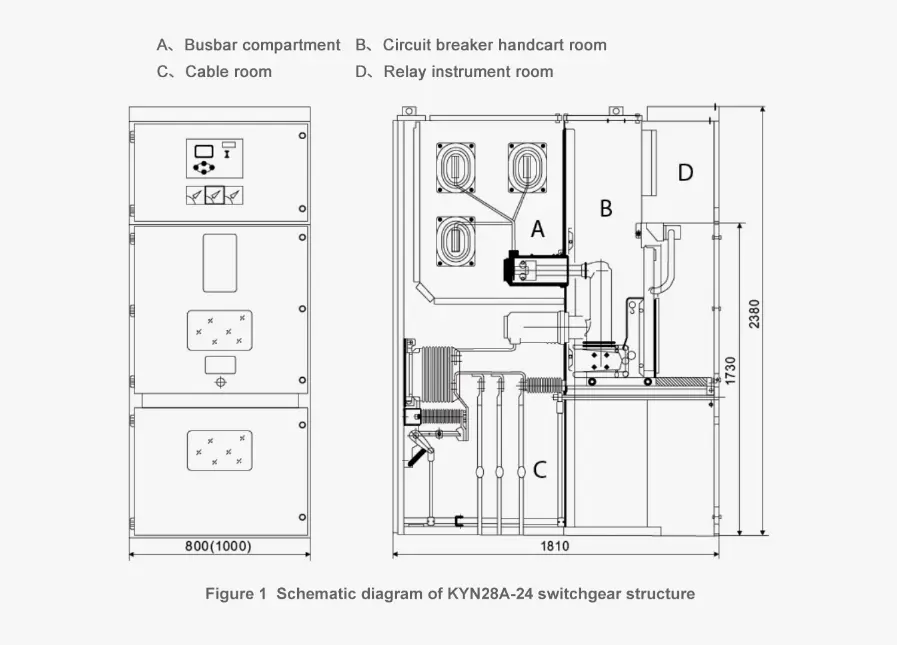

رسم تخطيطي لهيكل المفاتيح الكهربائية KYN28A-24

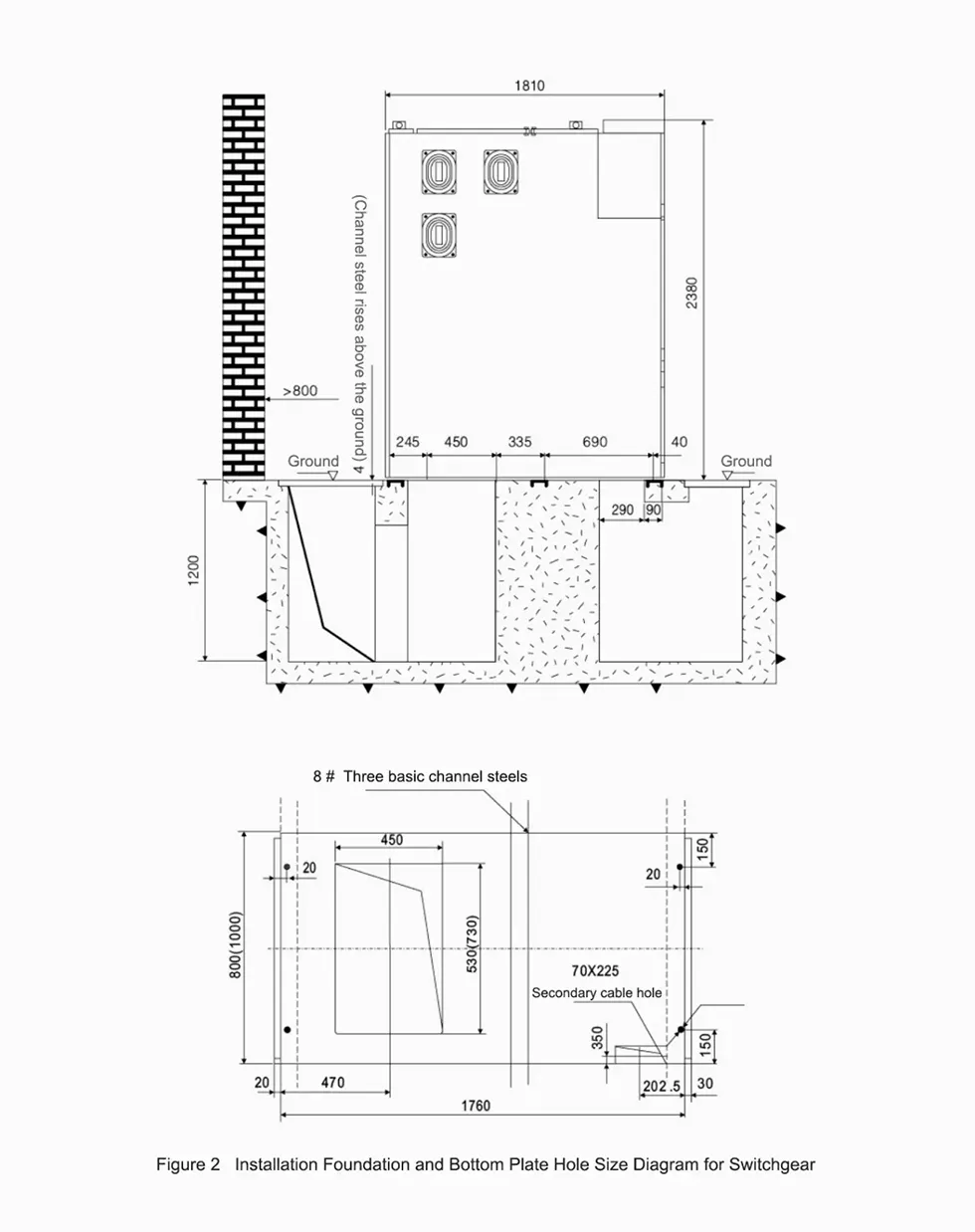

أساس التثبيت ومخطط حجم فتحة اللوحة السفلية

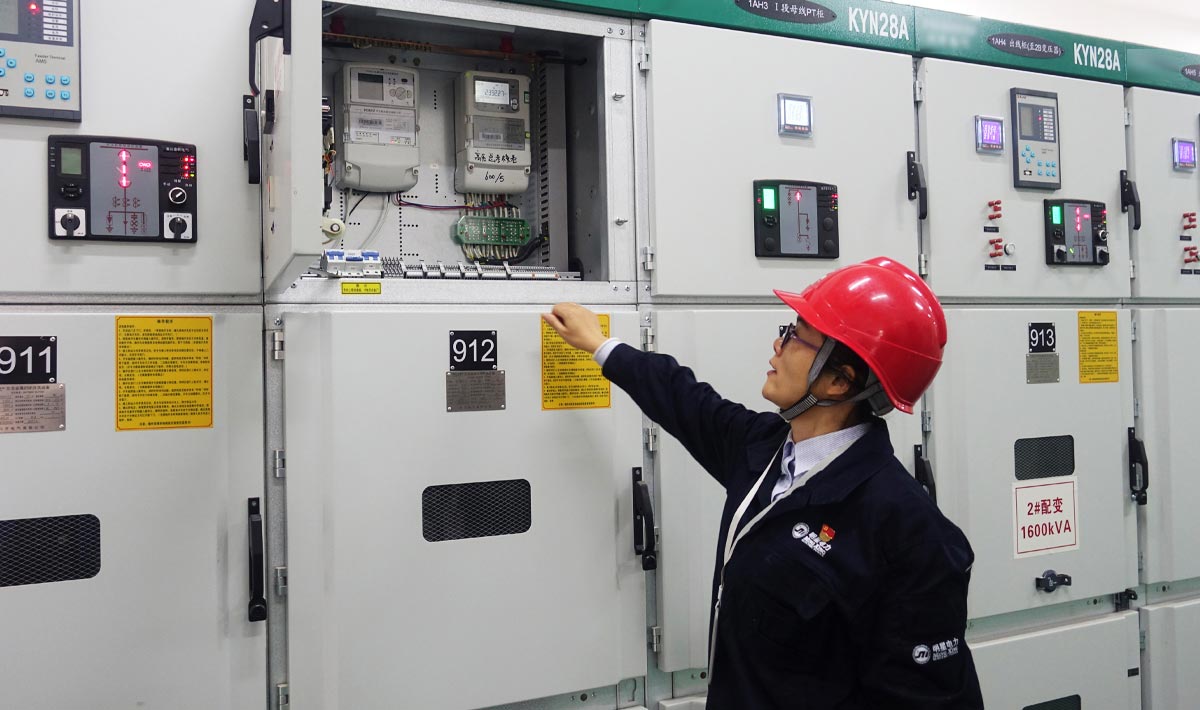

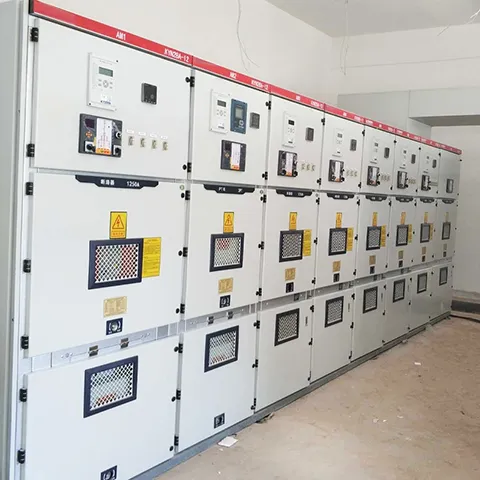

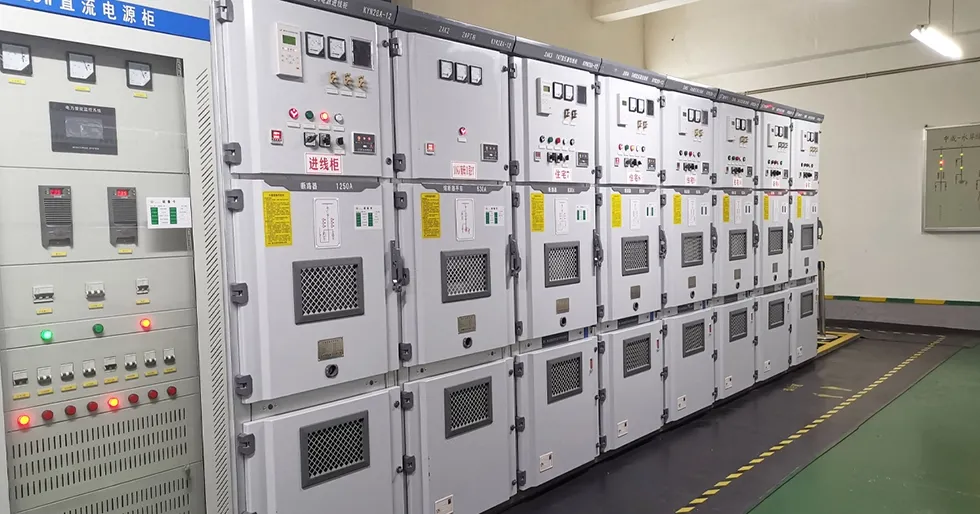

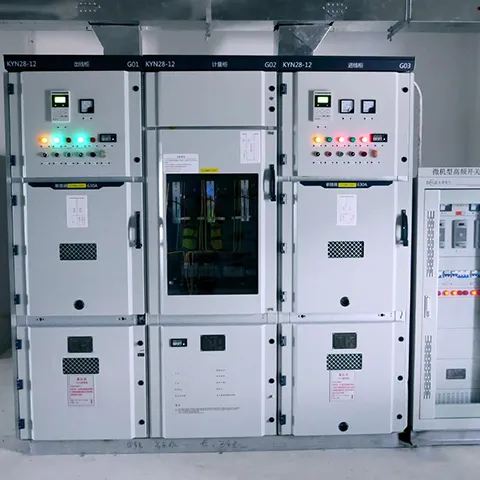

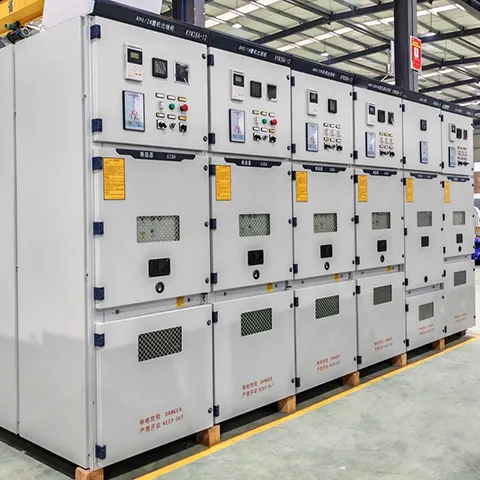

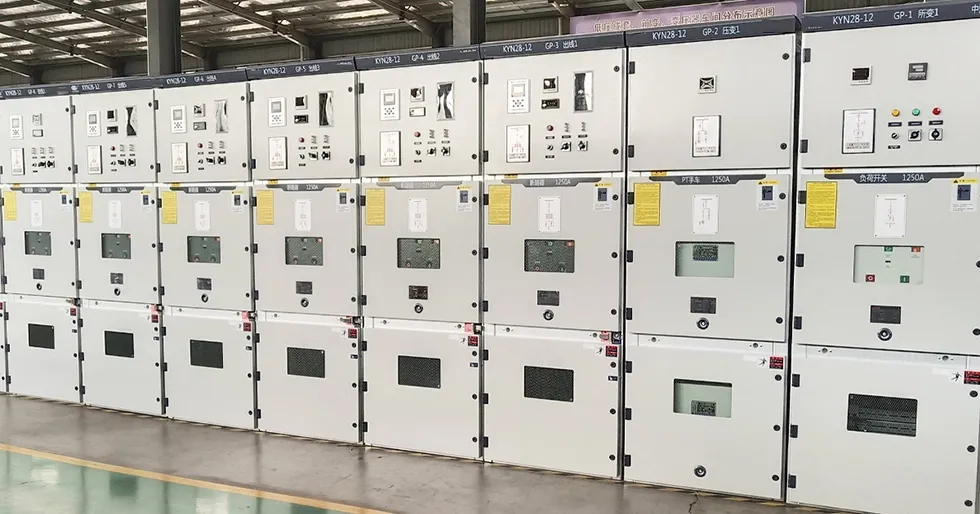

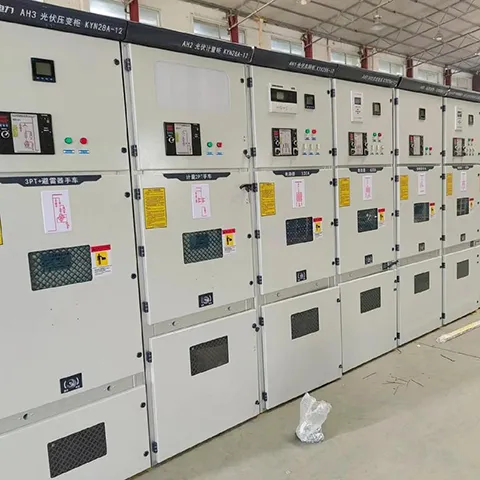

عروض المنتجات
