لوحات كهربائية RMU ذات جهد متوسط 11 كيلو فولت
Cotenele هي شركة مصنعة للمفاتيح الكهربائية ذات الجهد المتوسط ومكوناتها الأساسية الداخلية، وتشمل منتجاتنا لوحات الجهد المتوسط، والوحدات الرئيسية الحلقية، وقواطع الدائرة الكهربائية، ومفاتيح كسر الحمل وآليات التشغيل. إن اللوحات الكهربائية ذات الجهد المتوسط 11KV من سلسلة HXGN17-12 عبارة عن مجموعة مفاتيح الشبكة الحلقية المعدنية المغلقة ذات الجهد المتوسط 10 كيلو فولت المستخدمة على نطاق واسع والناضجة تقنيًا بقدرة 10 كيلو فولت. يتم استخدامه بشكل أساسي في أنظمة توزيع التيار المتردد ثلاثية الطور 50 هرتز، والجهد المقدر 12 كيلو فولت، وهو المسؤول عن استقبال الطاقة الكهربائية وتوزيعها والتحكم فيها وحمايتها، ويستخدم على نطاق واسع في سيناريوهات إمدادات الطاقة للشبكة الحلقية وإمدادات الطاقة الطرفية.
لسنوات عديدة، كانت Cotenele موردًا مهمًا لمعدات توزيع الجهد المتوسط في أوروبا والشرق الأوسط، وقد حظي إنتاجنا للوحدات الرئيسية الحلقية والمفاتيح الكهربائية المعزولة بالغاز بإشادة واسعة النطاق من العملاء. إن سلسلة HXGN17-12 من اللوحات الكهربائية ذات الجهد المتوسط 11KV RMU عبارة عن وحدة رئيسية حلقية مغلقة معدنية ثابتة من نوع الصندوق الداخلي.
يتم تجميع غلاف RMU بلوحة الزنك الألومنيوم، والهيكل المدمج ووظيفة التشابك الكاملة "الوقاية الخمسة". وهي مقسمة إلى غرفة بسبار وغرفة التبديل وغرفة الكابلات من الأعلى إلى الأسفل، وهي مناسبة لإمدادات طاقة الشبكة الحلقية وإمدادات الطاقة الطرفية لأنظمة توزيع 10kV في شبكات الطاقة الحضرية والمؤسسات الصناعية والتعدين والمباني الشاهقة، إلخ. يتبع تصميمها وتصنيعها المعايير الوطنية والدولية مثل GB/T 3906 وIEC 62271-200.
نموذج المنتج
| شفرة | معنى |
| H | الشبكة الحلقية/الوحدة الرئيسية الحلقية |
| X | مجموعة المفاتيح الكهربائية المغلقة بالمعدن من النوع الصندوقي |
| G | النوع الثابت (مكونات المفاتيح الكهربائية مثبتة بشكل ثابت) |
| N | نوع داخلي |
| 17 | الرقم التسلسلي للتصميم |
| 12 | الجهد المقدر (12KV) |
| بالإضافة إلى ذلك، اعتمادًا على المكونات الداخلية، فإن الحروف اللاحقة لها معاني محددة: | |
| F | مجهزة بمفتاح كسر التحميل |
| R | مزودة بالفيوز |
| و · ر | تحميل تركيبة التبديل والصمام |
| Z | فراغ (في اشارة الى مفتاح كسر الحمل فراغ) |
| ض · ر | مجموعة تبديل الصمامات لكسر الحمل الفراغي |
ما هي مميزات الوحدة الرئيسية الحلقية HGNX17-12 مقارنة بمجموعة المفاتيح الكهربائية ذات الجهد المتوسط KYN28-12؟
بالمقارنة مع المفاتيح الكهربائية المدرعة KYN28-12 المكسوة بالمعدن والقابلة للسحب، تتمتع الوحدات الرئيسية الحلقية HXGN17-12 بمزايا كبيرة جدًا في الحجم الصغير والتكلفة المنخفضة وسهولة الصيانة والقدرة على التكيف البيئي، لذا فإن اللوحات الكهربائية ذات الجهد المتوسط HXGN17-12 11KV RMU مناسبة بشكل خاص لسيناريوهات توزيع المستخدم النهائي حيث تكون المساحة ضيقة والميزانيات محدودة ويتطلب موثوقية عالية لإمدادات الطاقة.
المزايا الرئيسية لـ HXGN17-12 عبر KYN28-12 هي كما يلي:
1. انخفاض الاستثمار الأولي:تتميز الوحدة الرئيسية الحلقية HXGN17-12 عمومًا بتكلفة أقل بكثير، مما يمنحها ميزة اقتصادية واضحة في المشروعات ذات الميزانية المحدودة. بالإضافة إلى ذلك، فإن هيكلها أبسط، مما يقلل من معدل الفشل ويقلل أيضًا من تكاليف التشغيل والصيانة على المدى الطويل.
2. الحجم الصغير والتركيب المرن:حجم HXGN17-12 RMU أصغر بكثير من حجم مجموعة المفاتيح الكهربائية ذات الجهد المتوسط KYN28-12. إن التصميم المدمج والقدرة على التثبيت على الحائط يجعلها أكثر قابلية للتكيف في الأماكن التي تكون فيها مساحة التثبيت محدودة.
3. صيانة روتينية أبسط:عادةً ما يكون لدى HXGN17-12 بنية ثابتة - عناصر التبديل الرئيسية مثبتة بشكل ثابت، مما يجعل الهيكل بسيطًا وموثوقًا. وبالمقارنة مع وحدات RMU، يستخدم KYN28-12 بنية قابلة للسحب (شاحنة)، والتي توفر إمكانية تبادل جيدة ولكنها تضيف تعقيدًا ونقاط فشل محتملة، وتتطلب أيضًا مهارات فنية أعلى من موظفي الصيانة.
4. قدرة أفضل على التكيف البيئي:نظرًا لأن غلاف HXGN17-12 مغلق بالكامل، فإن درجة الحماية الخاصة به عادةً ما تحقق تصنيف حماية IP2X أو أعلى، لذلك يمكن للوحدات الرئيسية الحلقية توفير مقاومة أقوى للغبار والرطوبة والتلوث. وهذا يضمن تشغيل أكثر استقرارًا في البيئات القاسية.
الاختلافات الرئيسية ونصائح الاختيار
خاصية الحماية المحدودة للوحدات الرئيسية الحلقية
من المهم ملاحظة أن الوحدة الرئيسية الحلقية HXGN17-12 مخصصة في المقام الأول لتوزيع الأحمال. عادة ما يكون عنصر الحماية الرئيسي الخاص به عبارة عن مجموعة "مفتاح التحميل + المصهر". يمكن لهذا الترتيب أن يقطع بسرعة أخطاء الدائرة القصيرة، لكنه يفتقر إلى وظائف حماية الترحيل الشاملة (مثل الحماية من التيار الزائد والتيار الزائد الفوري) وبالتالي فهو غير مناسب للتطبيقات التي تتطلب حماية متطورة للمرحل.
نصيحة الاختيار
باختصار، يعتمد الاختيار بين الاثنين على احتياجات محددة:
إذا كانت ميزانية المشروع محدودة، ومساحة التركيب نادرة، وتقع محطة التوزيع في بيئة قاسية، فإن اللوحات الكهربائية RMU ذات الجهد المتوسط HXGN17-12 11KV هي خيار اقتصادي وعملي.
إذا كان المشروع يتمتع بميزانية سخية ويتطلب قدرة حمل تيار عالية، وقدرة كسر عالية، وحماية كاملة للمرحل، فإن KYN28-12 يكون أكثر ملاءمة.
المعلمات التقنية الرئيسية
| SN | غرض | وحدة | FN12-10 FZN25-12 | ||
| 1 | الجهد المقنن | كيلو فولت | 12 | ||
| 2 | تردد الطاقة لمدة دقيقة واحدة يتحمل الجهد الكهربي | للأرض وبين المراحل: 42 كيلو فولت؛ مسافة العزل: 48 كيلو فولت | |||
| 3 | البرق دفعة الجهد (قيمة الذروة) | للأرض وبين المراحل: 75 كيلو فولت؛ مسافة العزل: 85 كيلو فولت | |||
| 4 | التردد المقدر | هرتز | 50 | ||
| 5 | التصنيف الحالي لشريط التوصيل الرئيسي | A | 630 | ||
| 6 | تحميل كسر التبديل | التصنيف الحالي | 630 | ||
| 7 | الحياة الكهربائية في التصنيف الحالي | مرات | |||
| 8 | كسر قدرة المحولات بدون تحميل | كيلو فولت أمبير | 1250 | ||
| 9 | تصنيف الاستقرار الحراري الحالي | كا / ثانية | 20/4؛ مفتاح التأريض 20/2 | ||
| 10 | تصنيف الاستقرار الديناميكي الحالي (الذروة) | كا | 50 | ||
| 11 | تصنيف ماس كهربائى صنع الحالي (الذروة) | 50 | |||
| 12 | التصنيف الحالي للصمامات | A | 100 | ||
| 13 | تصنيف النقل الحالي | 1500 | 2000 | ||
| 14 | تصنيف كسر ماس كهربائى الحالي | كا | 31.5 | ||
| 15 | نموذج الصمامات المستخدمة | S□LAJ-12(XRNT□-10) | |||
| 16 | الحياة الميكانيكية | مرات | 2000 | 10000 | |
| 17 | تردد الطاقة لمدة دقيقة واحدة يتحمل جهد الدائرة المساعدة | كيلو فولت | 2 | ||
| 18 | جهد التشغيل لآلية التشغيل الكهربائية | V | التيار المتردد تيار مستمر: 220;110 | ||
| 19 | درجة الحماية | IP2X | |||
| 20 | الأبعاد الكلية (العرض × العمق × الارتفاع) | مم | 650(850)X900X2000(2200) | ||

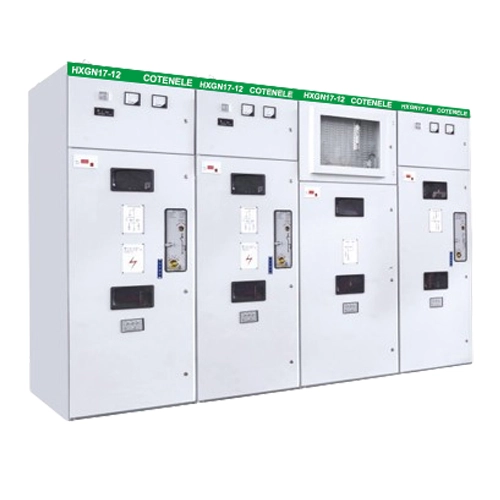

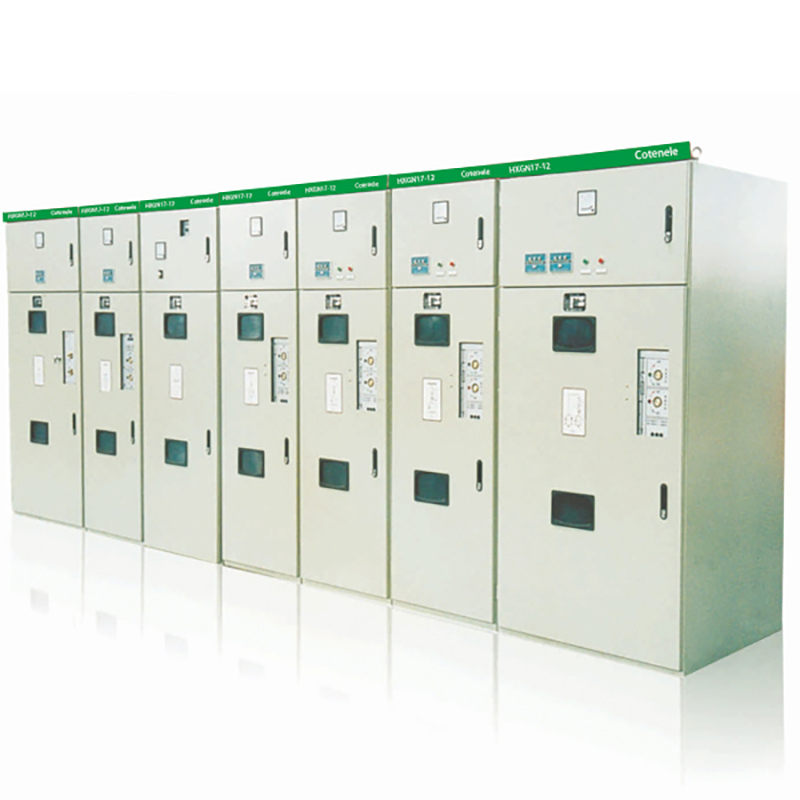

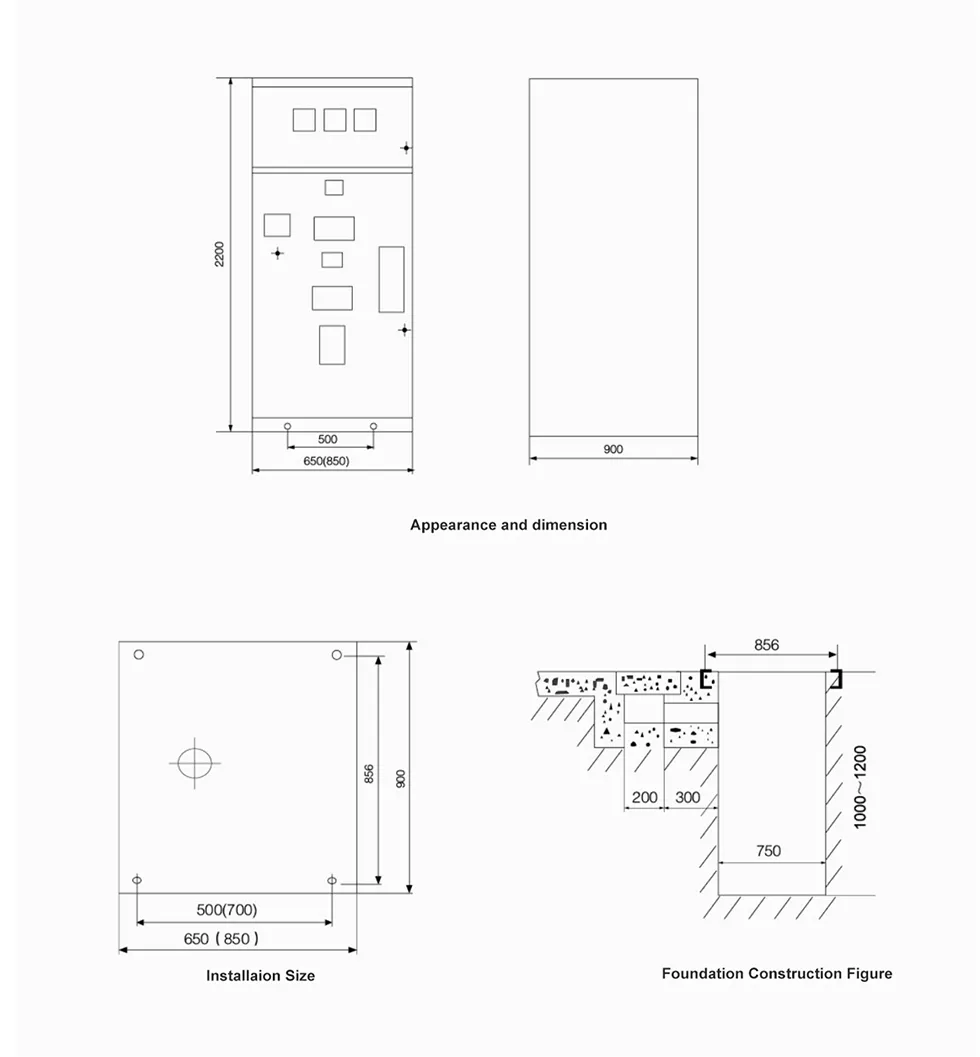

المظهر والأبعاد
كيفية الطلب أو الشراء
1. معلومات الشراء الأساسية:يرجى تقديم النوع الكامل لوحدات Ring الرئيسية أو المفاتيح الكهربائية والكمية وتاريخ التسليم المتوقع.
2. ما هي الرسومات خلال اتصالاتنا الفنية:
يجب تقديم الرسومات التالية معًا قبل العرض:
رسم تخطيطي أحادي الخط للنظام الأساسي ،
رسم تخطيطي لدوائر (التحكم) الثانوية و
رسم تخطيطي يوضح ترتيب وحدات المفاتيح الكهربائية.
3. التصنيفات الكهربائية ومواصفات المكونات - اذكر بوضوح التيار المقنن لقضيب التوصيل الرئيسي، بالإضافة إلى نوع وتقييم كل مكون (على سبيل المثال، قواطع الدائرة، ومفاتيح التحميل، والصمامات، ومحولات التيار، وما إلى ذلك) التي سيتم تركيبها في مجموعة المفاتيح الكهربائية.
4. المتطلبات الخاصة - يجب وصف أي متطلبات فنية أو غير قياسية إضافية (مثل الطلاءات الخاصة أو درجات الحماية المختلفة أو الأجهزة الملحقة المحددة أو الظروف البيئية) بشكل صريح.

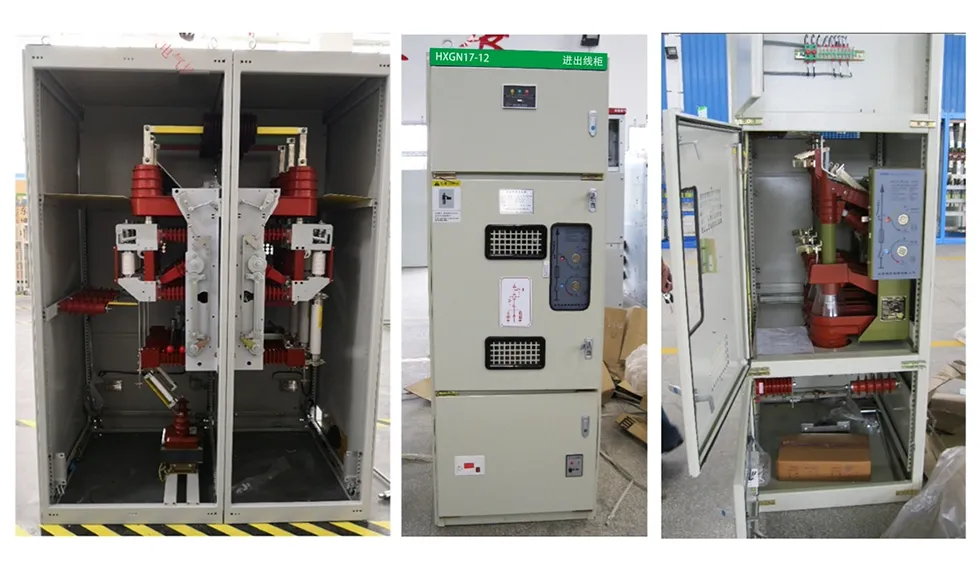

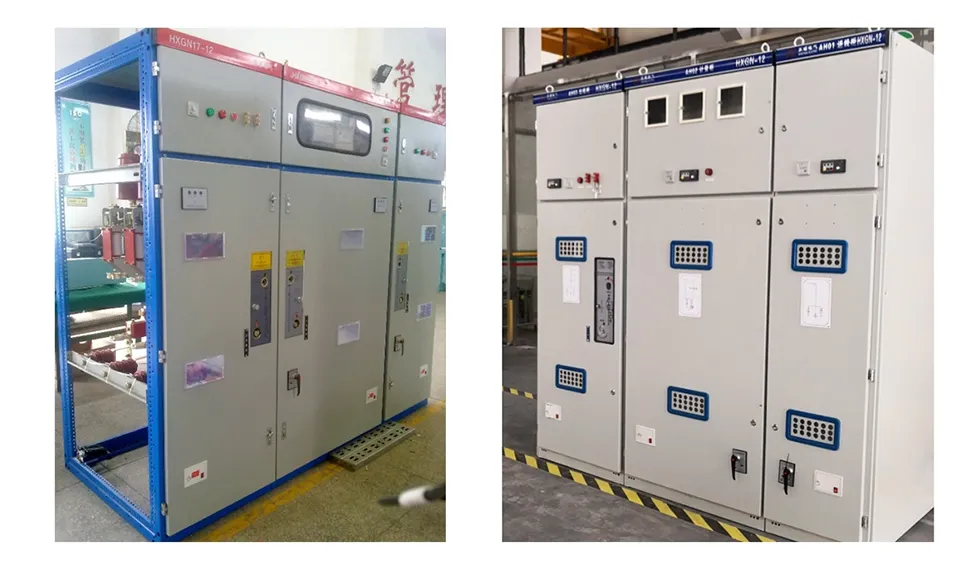

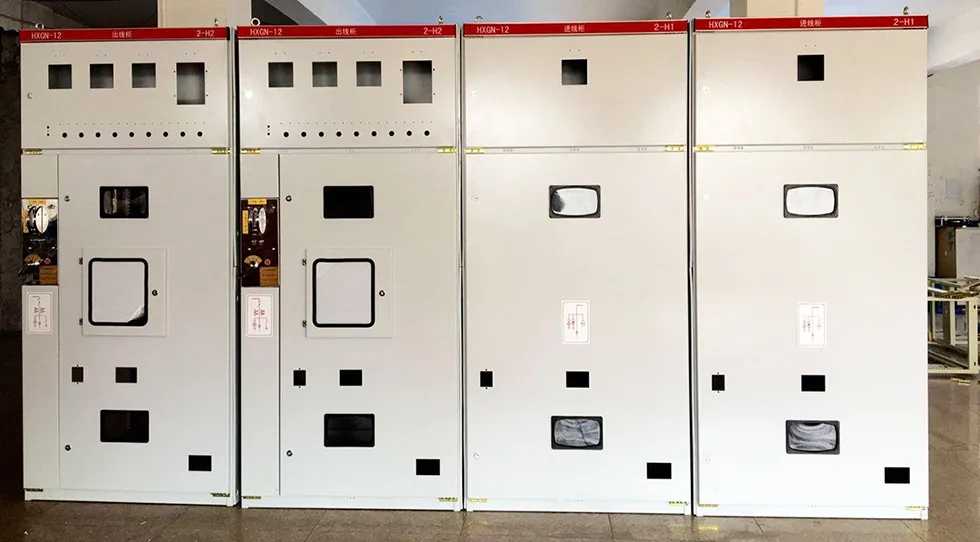

عروض المنتجات

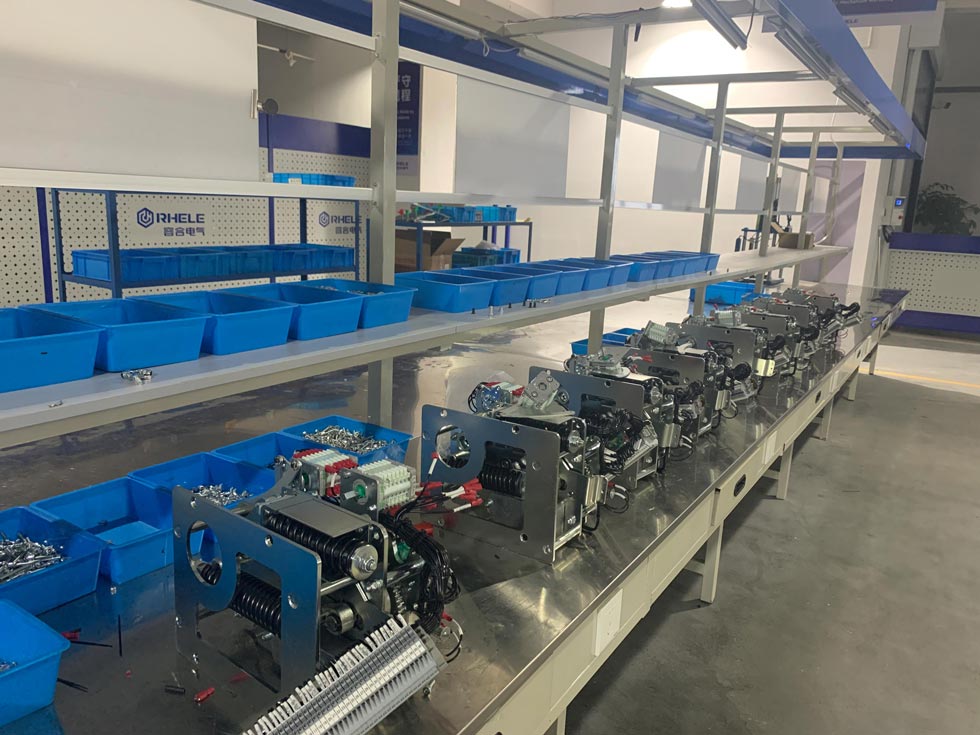

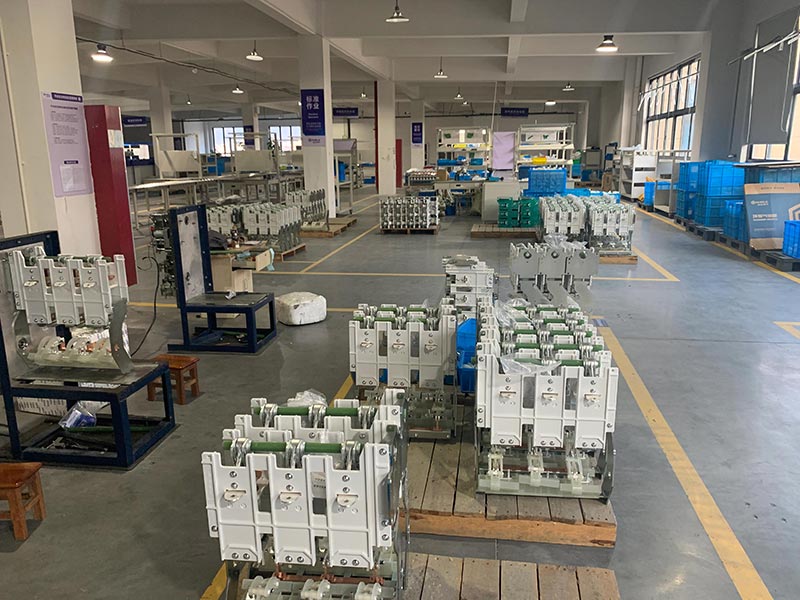

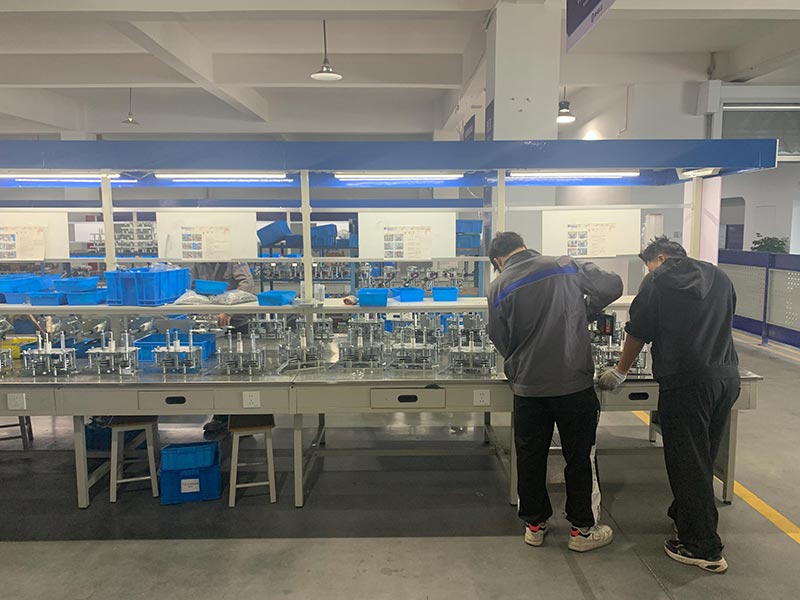

ورشة عمل لدينا
