11KV RMU الوحدة الرئيسية لحلقة الجهد المتوسط MV Switchgear
Cotenele هي شركة مصنعة وموردة كبيرة للوحدات الرئيسية لحلقة الجهد المتوسط ومكوناتها الأساسية الداخلية في الصين، ويتم تصدير وحدات RMU ذات الجهد المتوسط بشكل أساسي إلى مناطق مثل أوروبا والشرق الأوسط. إن الوحدة الرئيسية لحلقة الجهد المتوسط 11KV RMU من سلسلة XGN66-12 عبارة عن مجموعة مفاتيح كهربائية داخلية ثابتة ومغلقة بالمعدن مصممة لأنظمة طاقة ثلاثية الطور بجهد 3.6-40.5 كيلو فولت و50 هرتز. يتم استخدامه على نطاق واسع لتوزيع الطاقة والتحكم في الدوائر والحماية في تطبيقات مثل المحطات الفرعية والمنشآت الصناعية والمباني الشاهقة والمجتمعات السكنية والمحولات المثبتة على الوسادة.
باعتبارها واحدة من المصدرين المعروفين في الصين، فقد قدمت Cotenele منذ فترة طويلة للعملاء في الشرق الأوسط وأفريقيا وأوروبا منتجات الوحدة الرئيسية ذات الجودة المستقرة والآمنة والموثوقة.

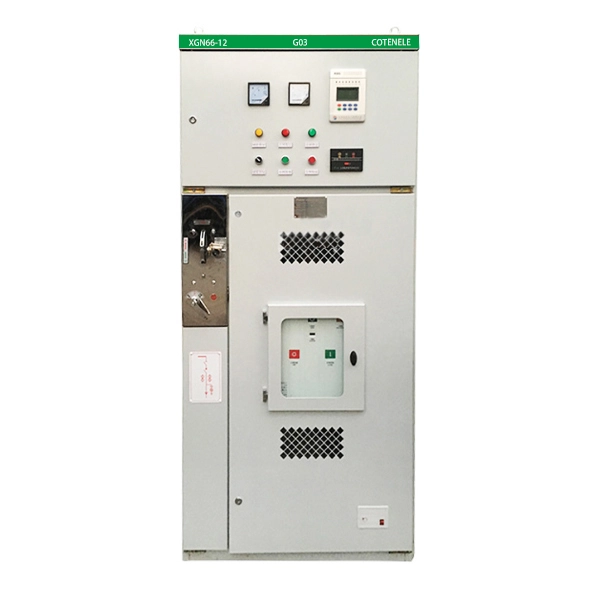

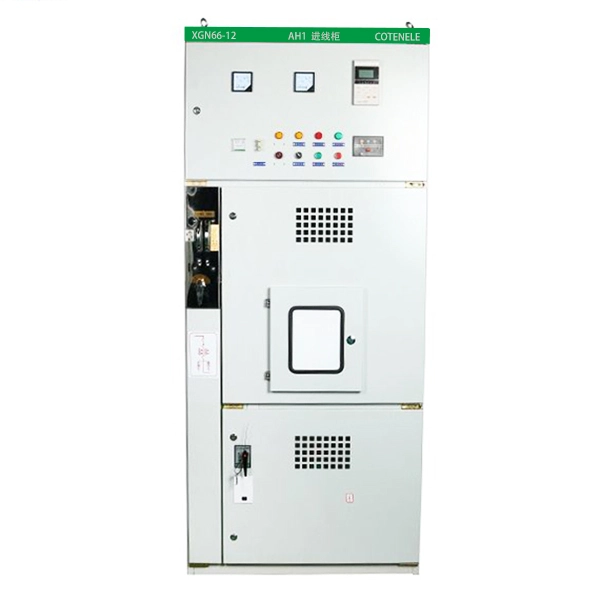

سلسلة XGN66 11KV RMU الوحدة الرئيسية للجهد المتوسط الحلقي MV Switchgear عبارة عن مجموعة مفاتيح كهربائية داخلية مغلقة معدنية تعمل بالتيار المتردد تم تصنيفها من 3.6 إلى 40.5 كيلو فولت، ويتم تطبيقها على نطاق واسع في المحطات الفرعية والمنشآت الصناعية والمباني الشاهقة والمجتمعات السكنية والمحولات المثبتة على الوسادة.
تشتمل ميزاته الرئيسية على مساحة مدمجة (أصغر بنسبة 50% تقريبًا من التصميمات التقليدية)، وبنية معدنية قوية مغلقة مع مقصورات منفصلة، وأقفال ميكانيكية خماسية الوقاية، وإمكانية الوصول إلى الكابل الأمامي لسهولة التركيب والصيانة.
تتوافق المعدات مع معايير GB3906، DL/T 404، وIEC 62271-200.
.
النموذج والمعاني
ظروف العمل
1. يجب ألا يكون موقع التثبيت على ارتفاع يزيد عن 1000 متر.
2. يجب أن تتراوح درجة الحرارة المحيطة من -25 درجة مئوية إلى +40 درجة مئوية، ويجب ألا يظل متوسط درجة الحرارة خلال أي فترة 24 ساعة أعلى من +35 درجة مئوية.
3. زاوية الميل المسموح بها من المستوى الأفقي هي 3 درجات كحد أقصى.
4. يجب ألا تزيد شدة الزلزال في الموقع عن 8 درجات.
5. يجب وضع المعدات في مناطق خالية من الاهتزازات القوية أو الصدمات الشديدة أو خطر الانفجار.
المعلمات التقنية الرئيسية
| SN | غرض | وحدة | المعلمات التقنية |
| 1 | الجهد المقنن | كيلو فولت | 3.6،7.2،12،24،35،40.5 |
| 2 | تردد الطاقة المقنن يتحمل الجهد | كيلو فولت | للأرض وبين المراحل: 42 كيلو فولت؛ مسافة العزل: 48 كيلو فولت |
| 3 | تصنيف دفعة البرق تحمل الجهد | كيلو فولت | للأرض وبين المراحل: 75 كيلو فولت؛ مسافة العزل: 85 كيلو فولت |
| 4 | التردد المقدر | هرتز | 50 |
| 5 | التصنيف الحالي | A | 630,1250، |
| 6 | تصنيف كسر الدائرة القصيرة (RMS) | كا | 20,25,31.5, |
| 7 | تصنيف ماس كهربائى صنع الحالي (الذروة) | كا | 50,63,80, |
| 8 | تصنيف الصمود الديناميكي الحالي (الذروة) | كا | 50,63,80 |
| 9 | تيار الصمود الحراري المقدر لـ 4s (RMS) | كا | 20,25,31.5 |
| 10 | تصنيف الحماية (أو درجة الحماية) | IP2X | |
| 11 | الأبعاد (العرض × العمق × الارتفاع) | مم | 900×1000×2300 |
| 12 | وزن | كجم | ≈600 |
ما هي البنية والمزايا الأساسية لـ XGN66 RMU؟

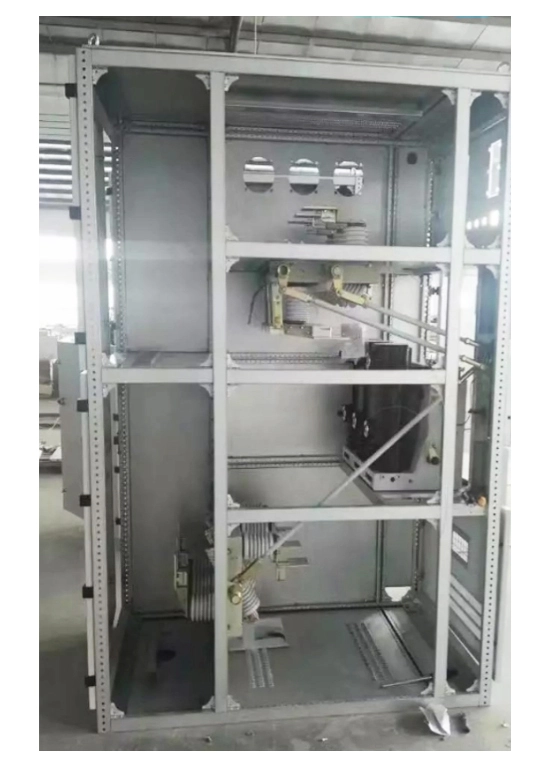

سلسلة XGN66 11KV RMU الوحدة الرئيسية لحلقة الجهد المتوسط MV Switchgear تتبنى هيكل صندوقي مغلق بالمعدن. يتم تقسيم الجزء الداخلي عادةً بواسطة ألواح فولاذية إلى حجرات مستقلة مثل حجرة قاطع الدائرة، وحجرة التوصيل، وحجرة الكابلات، وحجرة الأدوات. هذا الهيكل يعزز السلامة العامة.
تشمل المزايا الأساسية لوحدات الإزالة ما يلي:
- حجم صغير، توفير المساحة: تتميز الوحدة الرئيسية الحلقية بحجم مضغوط أكثر من المفاتيح الكهربائية الشائعة المكسوة بالمعدن مثل KYN28 وKYN61، حيث تبلغ حوالي 50% فقط من حجمها، مما يمكن أن يقلل بشكل فعال من المساحة الأرضية المطلوبة للمحطات الفرعية.
- هيكل قوي، أداء موثوق: الوحدة الرئيسية الحلقية لديها جسم ذو قوة ميكانيكية عالية ملحوم بفولاذ زاوية عالي الجودة أو مجمع من ألواح فولاذية مطلية بالألوزينك. تم تجهيز جميع عمليات الوحدات الرئيسية الحلقية بأقفال ميكانيكية تتميز بوظائف "المنع الخماسي"، مما يضمن السلامة التشغيلية.
- سهولة الصيانة، التشغيل الآمن: المكونات الرئيسية للوحدات الرئيسية الحلقية موجودة في الجزء الأوسط والسفلي من اللوحة، مما يسهل التركيب والتشغيل. تسمح نوافذ المراقبة الموجودة على الأبواب برؤية حالة المكونات الداخلية. تم تجهيز جسم مجموعة المفاتيح الكهربائية بقنوات لتخفيف الضغط لحماية الأفراد في حالة حدوث أعطال داخلية.
- تطبيق واسع وتكوين مرن: وحدة RMU هذه مناسبة لمواقع مختلفة. المفتاح الرئيسي هو عادةً قاطع الدائرة الفراغية ZN63A (VS1-12)، ولكن يمكن أيضًا تجهيزه بمفتاح فصل الحمل. غالبًا ما يكون جهاز الفصل هو جهاز الفصل الدوار من سلسلة GN30-10. بالإضافة إلى ذلك، يتم توصيل الكابلات الواردة والصادرة من الجزء الأمامي للخزانة من أجل التركيب المريح.
نطاق التطبيق
يتم استخدام سلسلة XGN66 11KV RMU للوحدة الرئيسية MV Switchgear على نطاق واسع وهي خيار مثالي لتجديد الشبكة الحضرية والريفية وتوزيع الطاقة من جانب المستخدم. نطاق التطبيقات الرئيسي يشمل:
محطات توليد الطاقة والمحطات الفرعية:الوحدة الرئيسية الحلقية من سلسلة XGN66 تستخدم عادة كمعدات توزيع الطاقة المساعدة أو خدمة المحطة، والتي عادة ما يتم تركيبها على محطة فرعية مدمجة داخلية أو خارجية.
المؤسسات الصناعية والتعدينية:في الكثير من المصانع أو المناجم، غالبًا ما يستخدمون وحدات RMU المدمجة لتوزيع الطاقة والتحكم فيها في ورش العمل ومناطق المصانع لتوفير المساحة.
المباني الشاهقة والمجتمعات السكنية:في منطقة المعيشة الحضرية، عادةً ما يتم تركيب الوحدة الرئيسية الحلقية على محطة فرعية خارجية كمعدات أساسية في غرف توزيع المستخدمين أو محطات التبديل.
المحطات الفرعية المثبتة على الوسادة:كوحدة الجهد العالي داخل المحطة الفرعية المدمجة للتحكم في المحول في المحطة الفرعية.

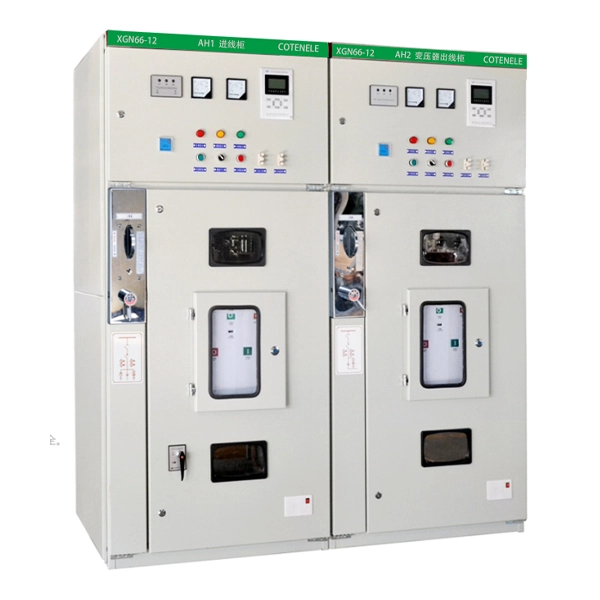

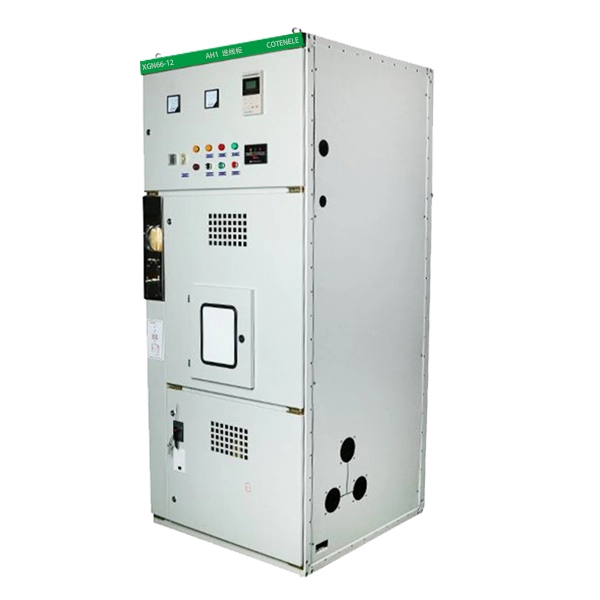

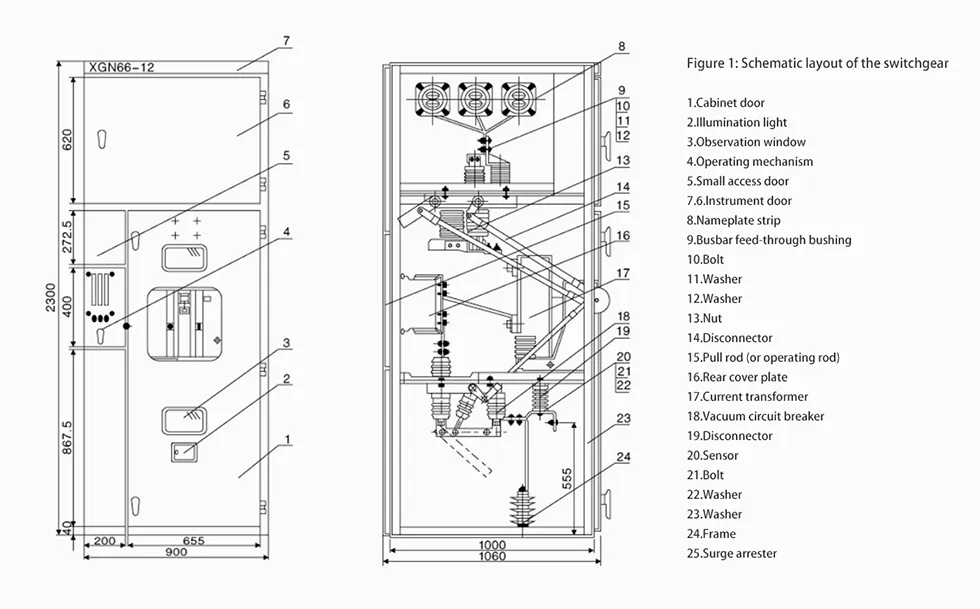

المظهر والأبعاد

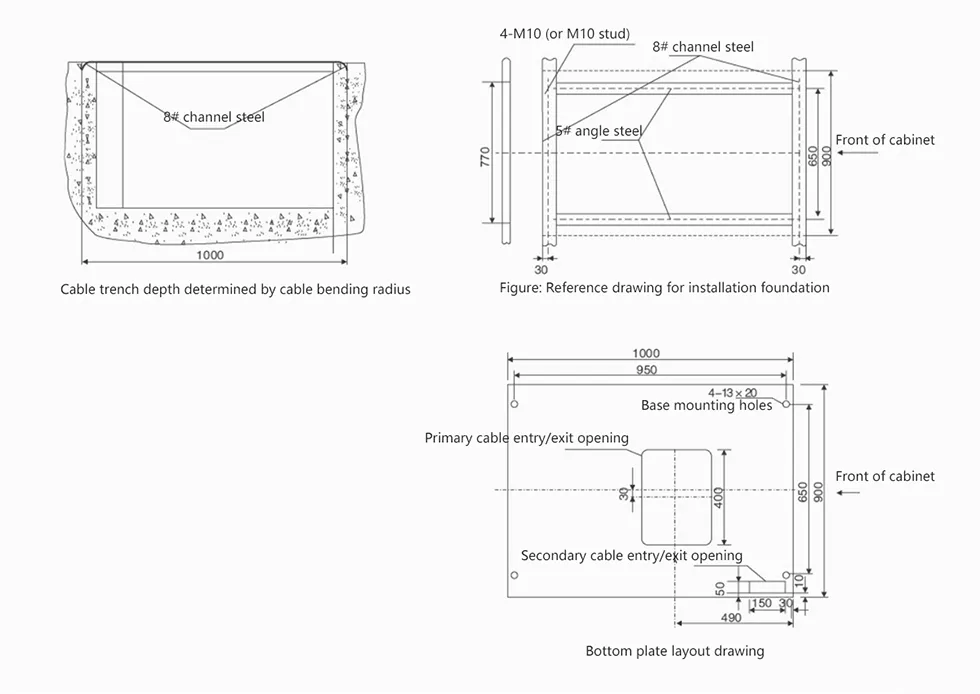

مخطط تعليمات التثبيت
تعليمات الصيانة والفحص
يجب على المستخدمين صيانة وفحص مجموعة المفاتيح الكهربائية MV للوحدة الرئيسية لحلقة الجهد المتوسط 11KV RMU بشكل منتظم بناءً على العناصر التالية:
1. تنظيف الغبار الموجود على سطح جميع المكونات وخاصة مكونات العزل.
2. قم بفحص أجزاء التشغيل الميكانيكية وقم بتطبيق شحم التشحيم بانتظام لضمان التشغيل السلس والموثوق.
3. بالنسبة للمكونات مثل قواطع الدائرة، ومفاتيح العزل، ومفاتيح التأريض، يجب إجراء الصيانة وفقًا لأدلة المستخدم الخاصة بها.
4. افحص ما إذا كانت نقاط الاتصال الكهربائية في حالة جيدة، وتحقق من وجود علامات ارتفاع درجة الحرارة، وتأكد من أن دائرة التأريض مستمرة.
5. تحقق بانتظام من جميع السحابات للتأكد من إحكامها.
لإصلاح الأخطاء، يوصى عادةً بأن يطلب المستخدمون المساعدة من الشركة المصنعة. بالنسبة للتعديلات البسيطة أو الأعطال البسيطة، يمكن للمستخدمين الرجوع إلى هذا الدليل وأدلة المستخدم ذات الصلة للمكونات الرئيسية للإصلاح الذاتي.

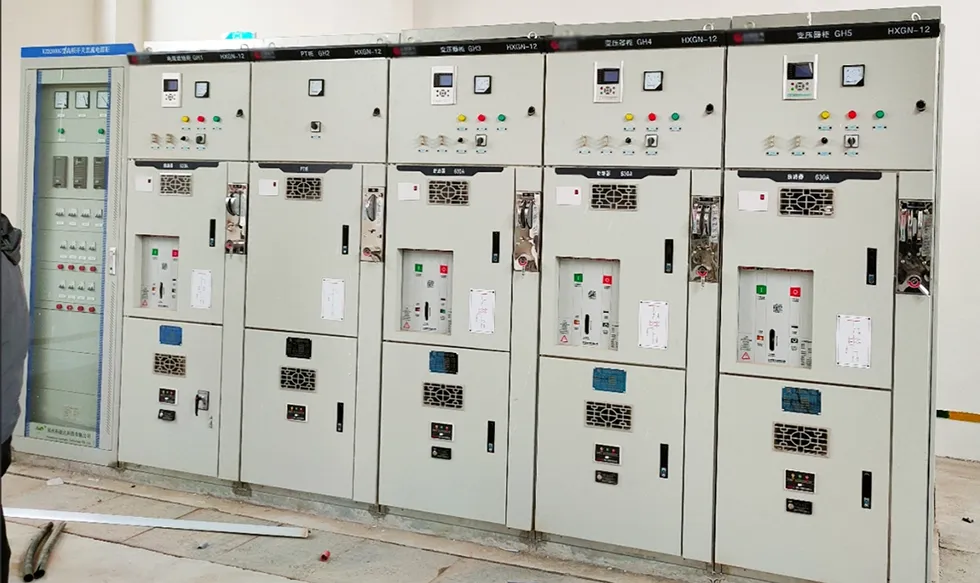

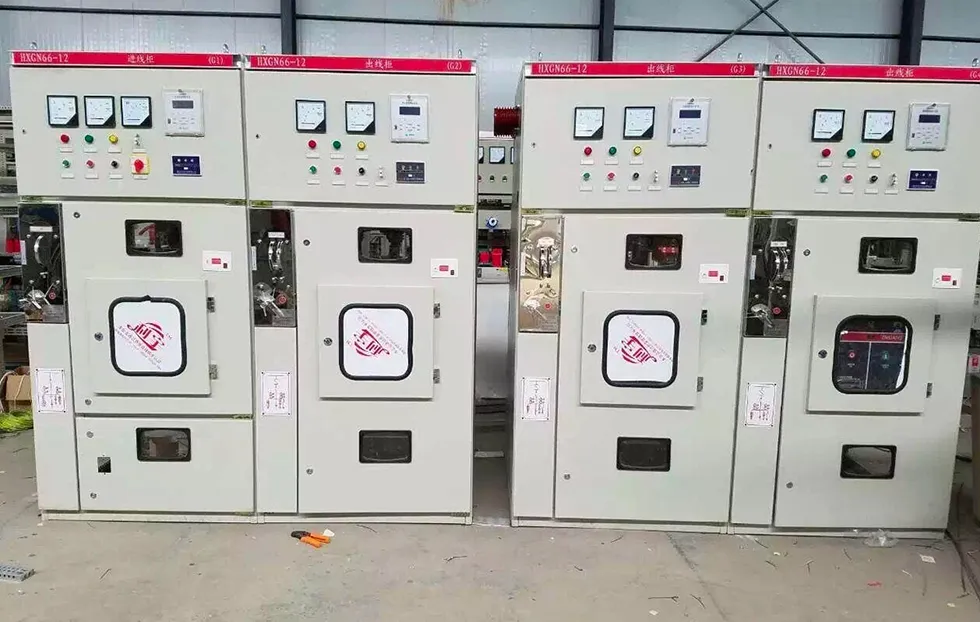

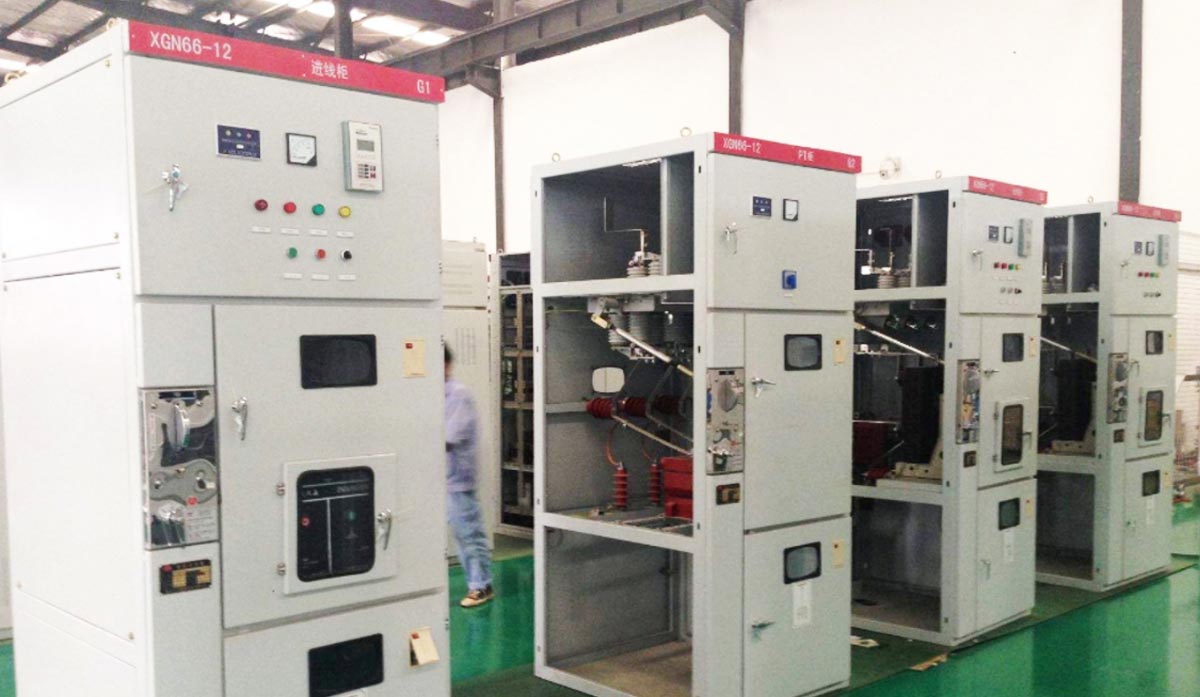

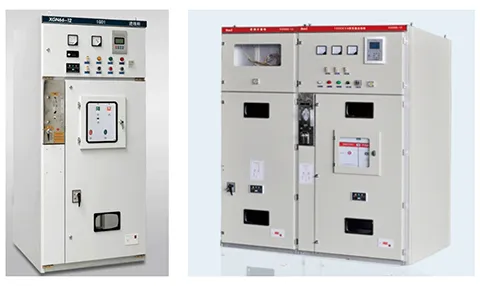

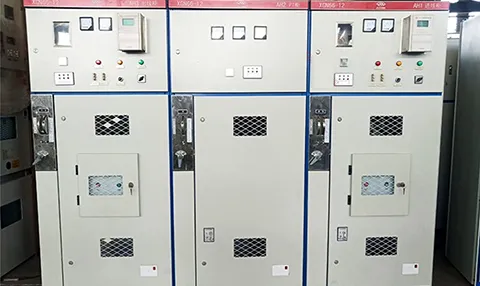

عروض المنتجات
