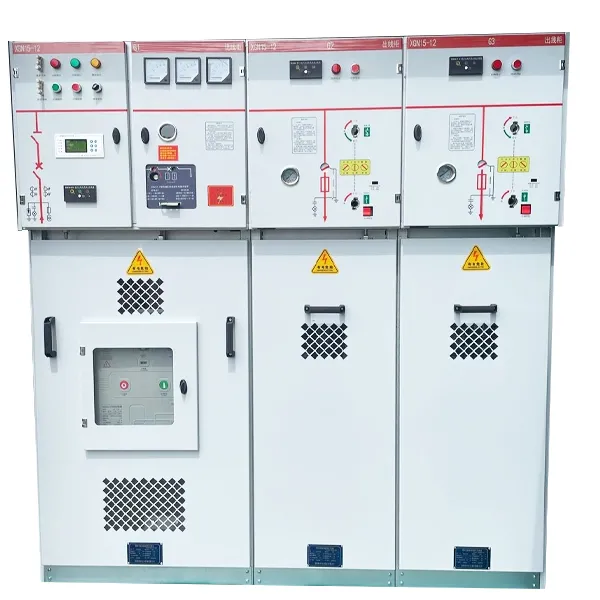

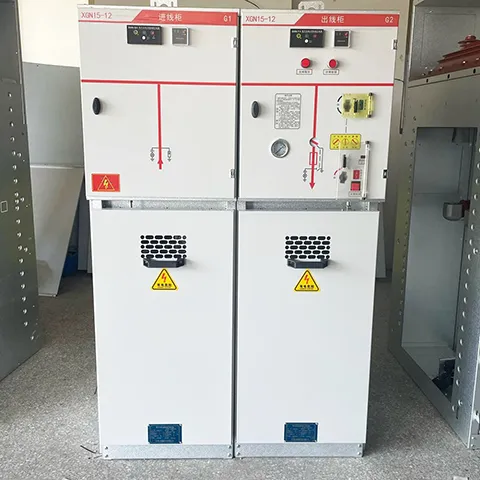

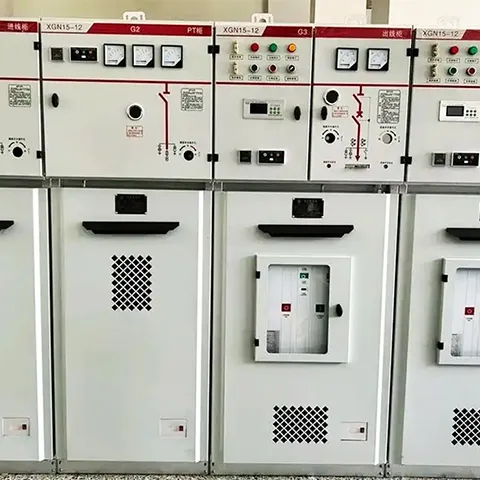

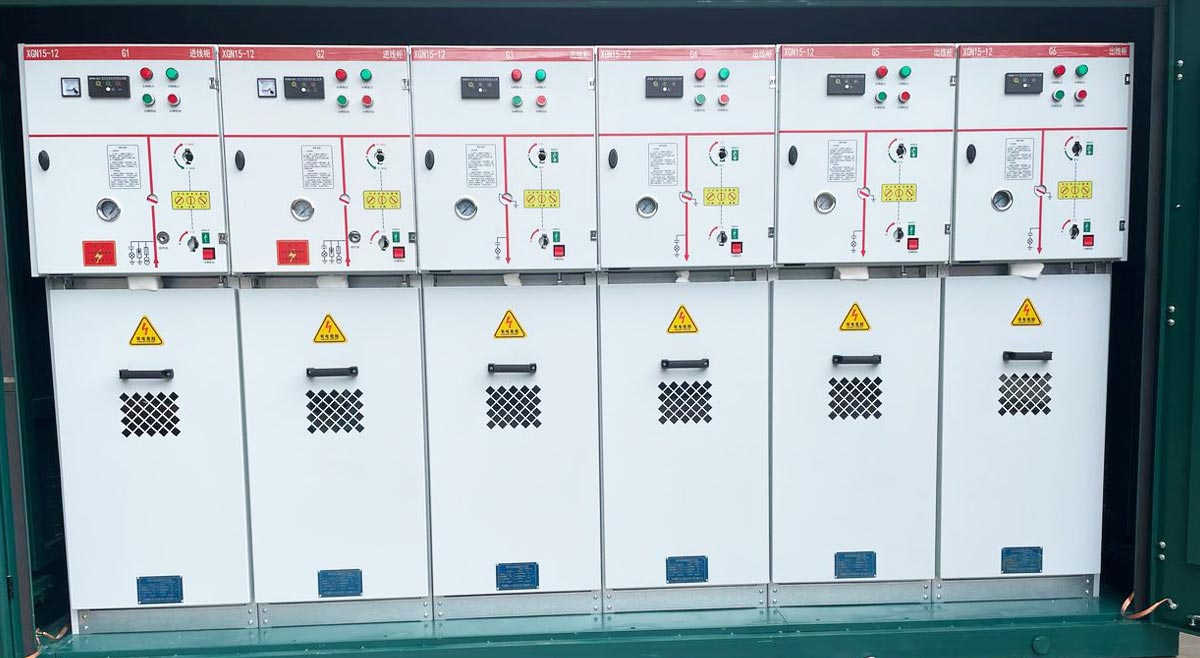

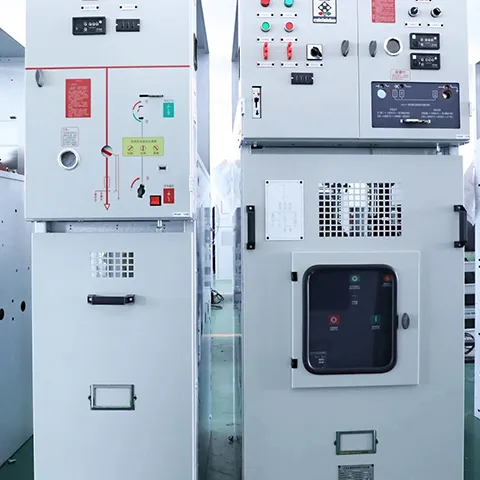

لوحة الوحدة الرئيسية لحلقة الجهد المتوسط ​​22 كيلو فولت RMU

الوحدة الرئيسية الحلقية هي واحدة من المنتجات الأساسية المصنعة من قبل Cotenele، يمكننا توفير وحدات RMU التي يتراوح جهدها من 3.6 كيلو فولت إلى 40.5 كيلو فولت. تم تصميم لوحة الوحدة الرئيسية للحلقة ذات الجهد المتوسط ​​22 كيلو فولت من سلسلة XGN15-24 لأنظمة توزيع الطاقة AC 50 هرتز ثلاثية الطور بجهد مقدر يبلغ 24 كيلو فولت. تستخدم الخزانة الكاملة للوحدة الرئيسية الحلقية عزل الهواء لنظام بسبار. تم تطوير XGN15-24 RMU لشبكات التوزيع الحديثة، وهو عبارة عن حل مفاتيح معدنية مدمج وقابل للتوسيع وقابل للتطوير ومناسب لتطبيقات أتمتة التوزيع. يتوافق المنتج تمامًا مع معايير IEC 62271-200 ويلبي متطلبات تجديد شبكة الطاقة الحضرية ومشاريع توزيع الطاقة الصناعية.

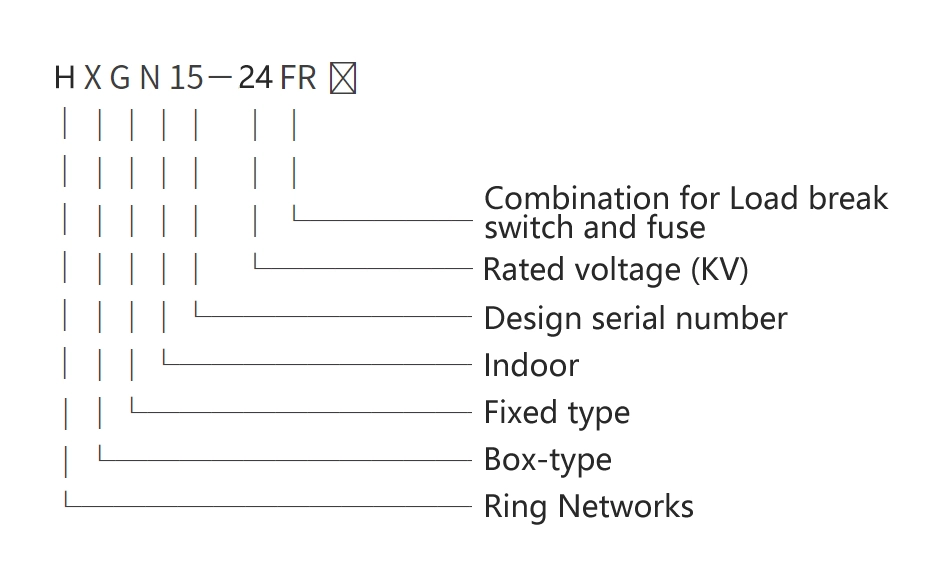

النموذج والمعاني

ظروف العمل

1. نطاق درجة الحرارة المحيطة:الحد الأعلى هو +40 درجة مئوية، والحد الأدنى هو -25 درجة مئوية. يجب ألا يتجاوز متوسط ​​درجة الحرارة المقاسة خلال أي فترة 24 ساعة +35 درجة مئوية.

2. الرطوبة النسبية :ولا يتجاوز المتوسط ​​اليومي للرطوبة النسبية 95%، ويظل المتوسط ​​الشهري للرطوبة النسبية أقل من 90%.

3. الارتفاع:- الارتفاع لا يزيد عن 1000 متر فوق سطح البحر.

4. تكييف الهواء:الهواء المحيط خالٍ من التلوث الكبير بالغبار أو الدخان أو الغازات المسببة للتآكل أو القابلة للاشتعال أو البخار أو رذاذ الملح.

5. الاهتزازات والظروف الزلزالية:الاهتزازات الخارجية أو الحركات الأرضية الناشئة لا تذكر وليس لها أي تأثير يمكن قياسه على المعدات.

المعلمات التقنية

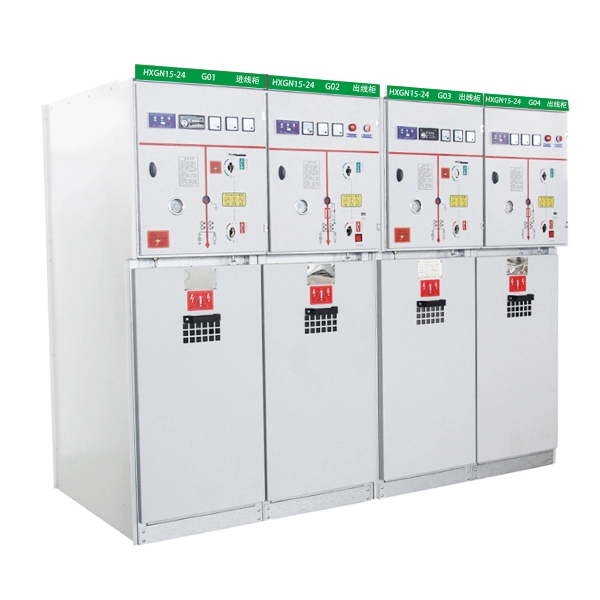

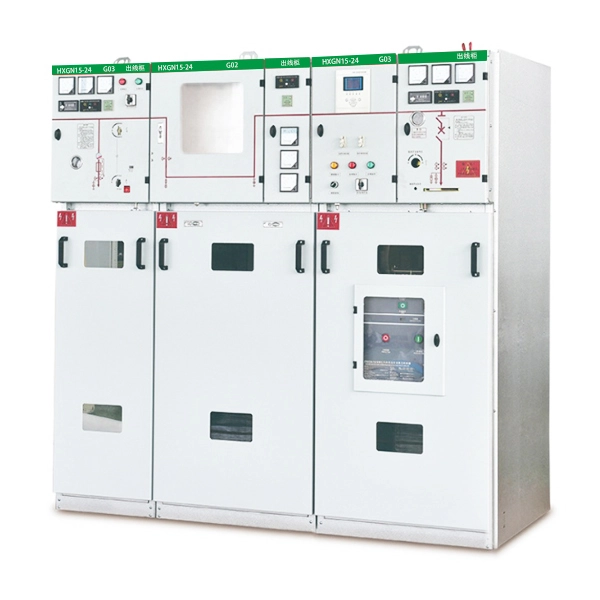

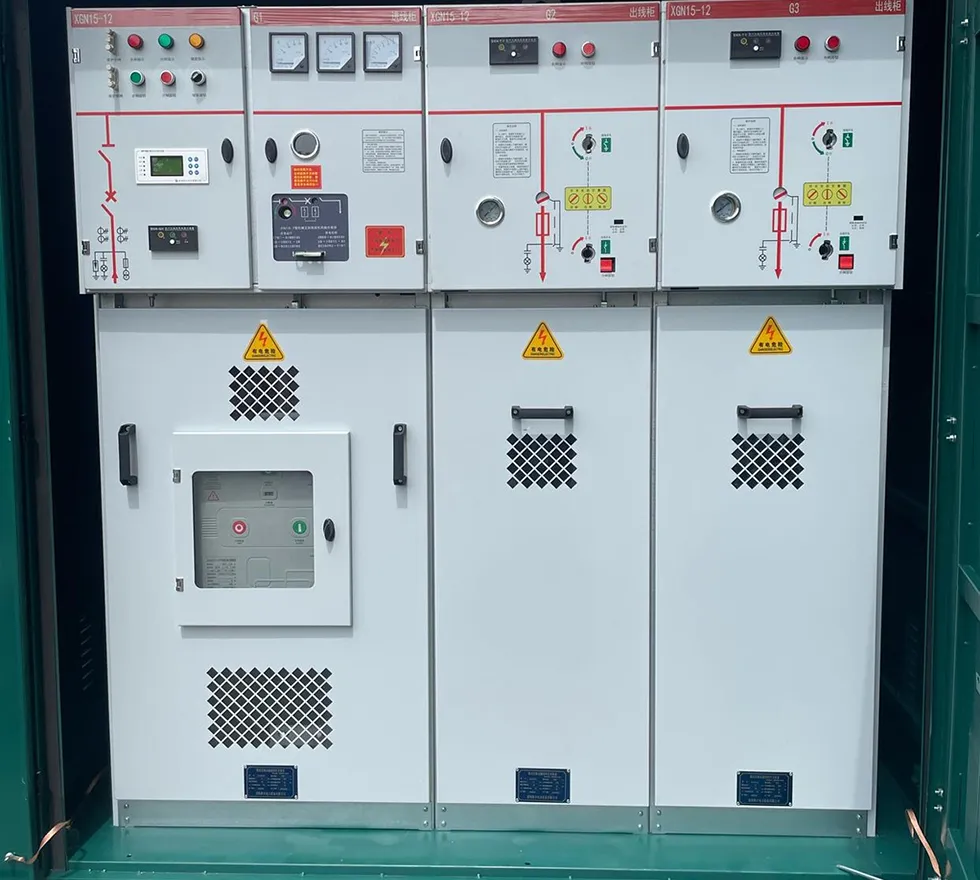

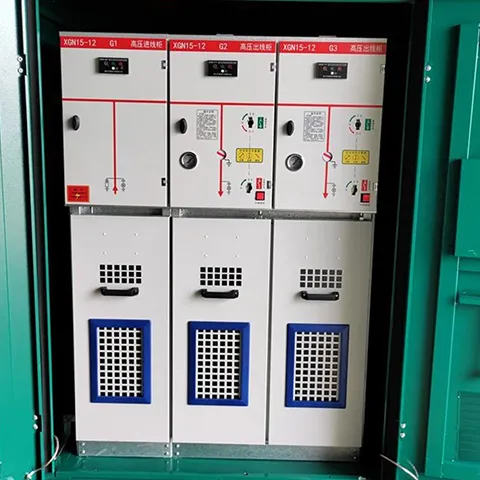

هيكل المنتج لـ XGN15-24

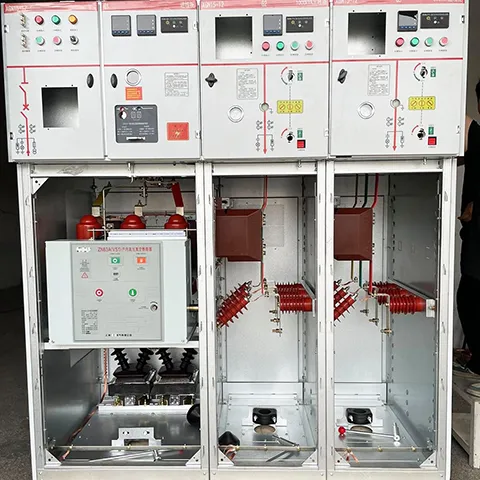

تتكون لوحة الوحدة الرئيسية لحلقة الجهد المتوسط ​​XGN15-24 22KV RMU من أربع حجرات وظيفية رئيسية، كل حجرة لها أدوار مختلفة داخل مجموعة المفاتيح الكهربائية:

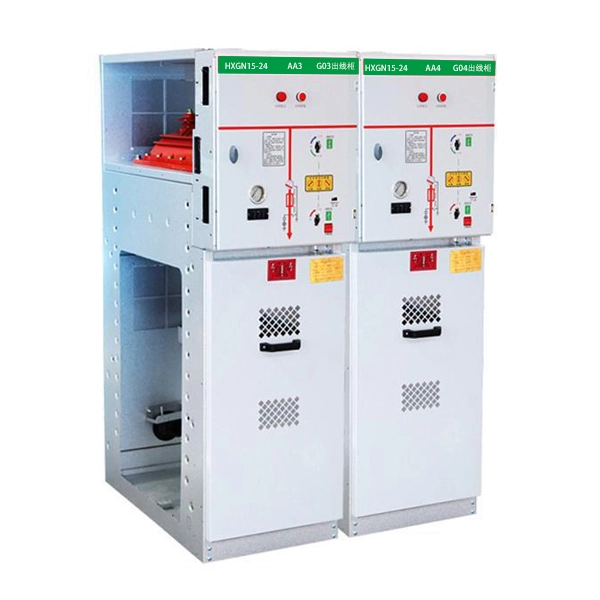

1. مقصورة بسبار

توجد حجرة قضيب التوصيل في القسم العلوي من الوحدة الرئيسية الحلقية. ترتبط قضبان التوصيل الرئيسية معًا ويتم تشغيلها عبر جسم الوحدة الرئيسية الحلقية بالكامل. يتمثل الدور الرئيسي لهذه المقصورة في جمع الطاقة وتوزيعها بكفاءة عبر وحدات مترابطة متعددة.

2. حجرة تبديل التحميل (حجرة التبديل الرئيسية)

عادةً ما يتم تثبيت مفاتيح فصل الحمل (مثل FLN36-24 أو FLN56) في هذه الحجرة باعتبارها مجموعة المفاتيح الكهربائية الرئيسية. يتم تصنيع غلاف مفتاح فصل الحمل من راتنجات الإيبوكسي ومليئة بغاز سداسي فلوريد الكبريت كوسيلة عازلة. توجد نافذة مراقبة على الصدفة. بالإضافة إلى ذلك، وفقًا لمتطلبات العملاء، يمكن أيضًا تجهيز الحجرة بمقياس كثافة غاز سداسي فلوريد الكبريت أو مقياس كثافة الغاز مع وصلات إنذار.

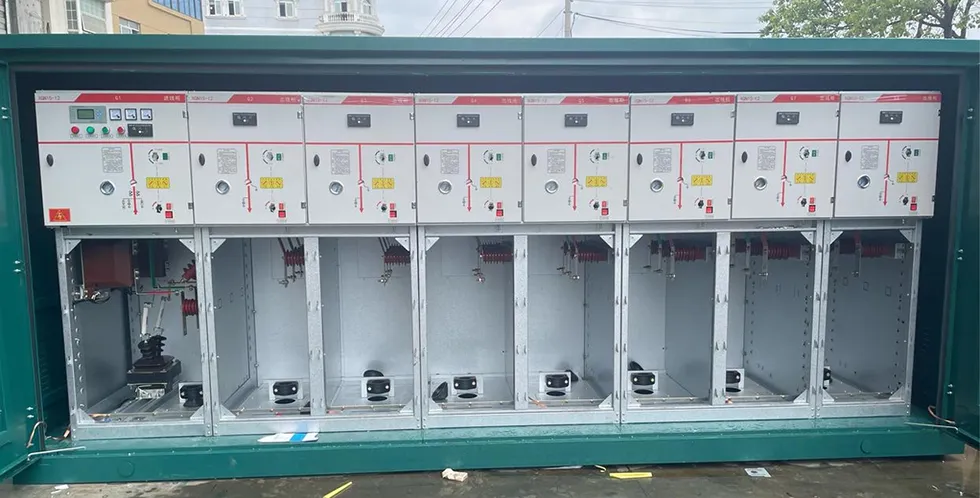

3. مقصورة الكابل

تحتوي حجرات الكابلات عادةً على مساحة كافية لتوصيل الكابلات بسهولة. يمكن توصيل كل من الكابلات أحادية النواة والثلاثية الأساسية من خلال نهايات كابلات بسيطة غير محمية. يمكن أيضًا تركيب مكونات أخرى مثل مانعات الصواعق ومحولات التيار ومفاتيح التأريض في هذه الحجرة. توجد نوافذ مراقبة وأجهزة قفل أمان على باب الحجرة، في حين تشتمل اللوحة السفلية على غطاء مانع للتسرب، ومشابك كابلات ذات حجم مناسب، وإطارات دعم. لتركيب الكابل، يتم تفكيك اللوحة السفلية والإطار الأمامي.

4. حجرة التحكم بالجهد المنخفض

تحتوي حجرة الجهد المنخفض على دور النظام المتشابك ولوحة التحكم. توجد آلية تشغيل زنبركية مع مؤشر موضعي وأجهزة تعشيق ميكانيكية بداخلها. يمكن أيضًا تجهيز الحجرة بأجهزة اتصال مساعدة، وملفات رحلة، وآليات رحلة الطوارئ، وشاشات العرض الحية السعوية، وأقفال المفاتيح، وأجهزة التشغيل الكهربائية. يمكن استبدال مقصورة الجهد المنخفض بالكامل إذا لزم الأمر، ويمكن أن يؤدي تصميم الوحدات هذا إلى تعزيز إمكانية الخدمة.

5. الآليات المتشابكة

تم تجهيز حجرة الجهد المنخفض بنظام تشابك ميكانيكي بخمسة أوضاع لمنع تسلسل التشغيل غير الصحيح. يضمن هذا التصميم المتشابك الشامل سلامة التشغيل.
