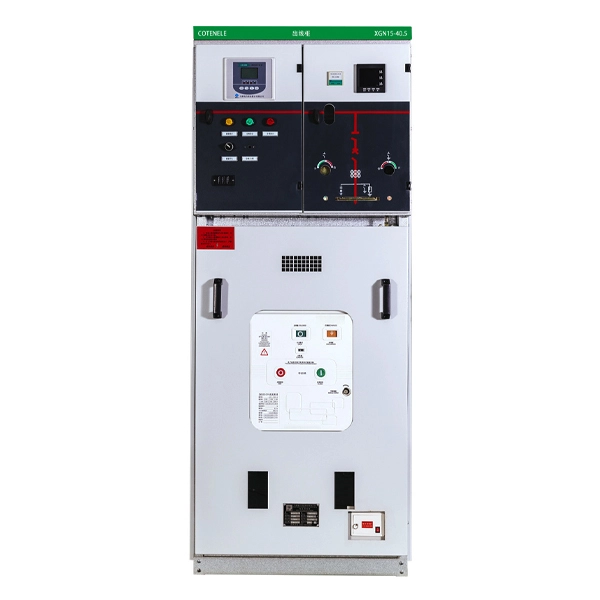

مجموعة المفاتيح الكهربائية الرئيسية ذات الحلقة المعزولة بالغاز 33KV RMU MV

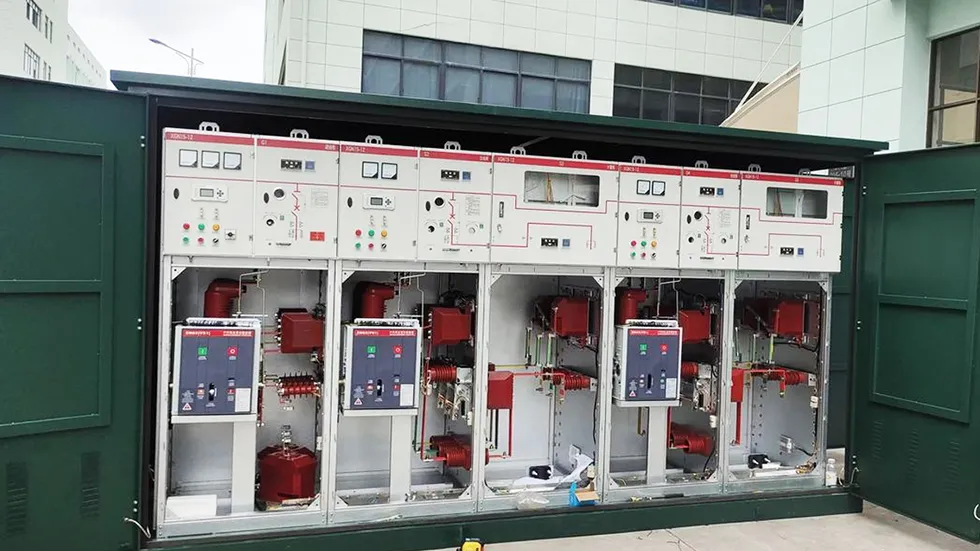

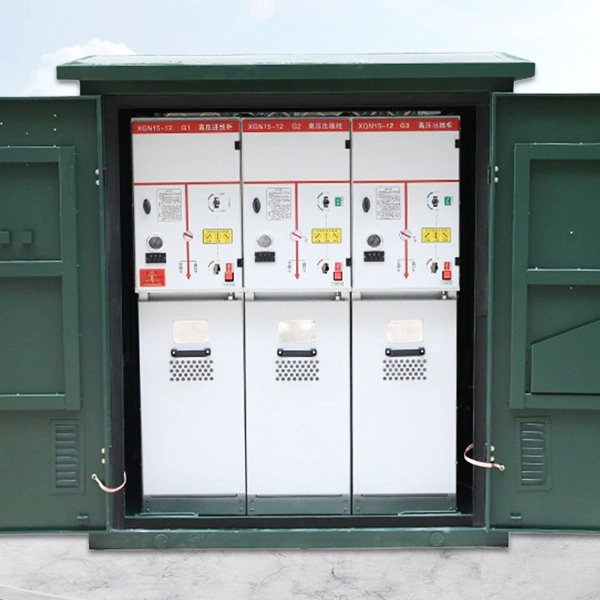

تعد Cotenele واحدة من الموردين الرئيسيين لمجموعة المفاتيح الكهربائية الرئيسية ذات الحلقة المعزولة بالغاز من سلسلة HXGN-40.5 بقدرة 33 كيلو فولت RMU MV لشركة State Grid Corporation في الصين. لا يتم بيع منتجات الوحدة الرئيسية الحلقية الخاصة بنا محليًا فحسب، بل يتم تصديرها أيضًا إلى العديد من البلدان والمناطق في أفريقيا وأوروبا والشرق الأوسط. الوحدة الرئيسية الحلقية ذات الجهد المتوسط 35KV من سلسلة HXGN-40.5 عبارة عن معدات توزيع داخلية ذات جهد متوسط ذات ثلاث مراحل 50 هرتز AC. إنها تتميز بخصائص الاستخدام الآمن، عدم التأثر بالمناخ، التركيب السهل، الحد الأدنى من الصيانة، والحجم الصغير، وهي مناسبة للتركيب في المحطات الفرعية من النوع الصندوقي.
إن مجموعة المفاتيح الكهربائية الرئيسية الحلقية المعزولة بالغاز من سلسلة XGN-40.5 33KV RMU MV المصنعة من قبل شركة Cotenele تتبنى تصميمًا معياريًا، والذي يمكن تركيبه بشكل ثابت أو توسيعه بمرونة. تتميز الوحدة الرئيسية الحلقية المعزولة بالغاز من سلسلة XGN-40.5 بخصائص الهيكل المدمج، والعزل الكامل، وعمر الخدمة الطويل، وعدم الحاجة إلى الصيانة، ومساحة صغيرة، والحلول الكاملة، وقابلية التوسع القوية، ولا تتأثر بالبيئة.
يمكن استخدامه على نطاق واسع في الشبكات الحلقية الصناعية والمدنية وشبكات إمداد الطاقة الطرفية. مناسبة خصيصًا لمحطات التوزيع الثانوية الصغيرة ومحطات التبديل والمؤسسات الصناعية والتعدين والمطارات والسكك الحديدية والطرق السريعة ومترو الأنفاق والمناطق التجارية والمناطق السكنية وطاقة الرياح والإلكترونيات الضوئية وغيرها من المجالات. تتوافق الوحدة الرئيسية الحلقية ذات الجهد المتوسط من سلسلة XGN15-40.5 مع أحكام GB3906 "مجموعة المفاتيح الكهربائية المغلقة المعدنية 3-35kV AC" وIEC62271-200.
النموذج والمعاني
ما هي ظروف تشغيل XGN15-40.5؟
1. درجة حرارة الهواء المحيط:الحد الأقصى +40 درجة مئوية، الحد الأدنى -20 درجة مئوية.
2. الرطوبة النسبية :أن لا يتجاوز المعدل الشهري 95%، وأن لا يتجاوز المعدل اليومي 90%.
3. الارتفاع:الحد الأقصى لارتفاع التثبيت 2500 متر فوق مستوى سطح البحر (التخصيص مطلوب للارتفاعات الأعلى).
4. أن يكون الموقع خالياً من المواد القابلة للاشتعال أو الانفجار والتلوث الشديد والتآكل الكيميائي والاهتزازات العنيفة.

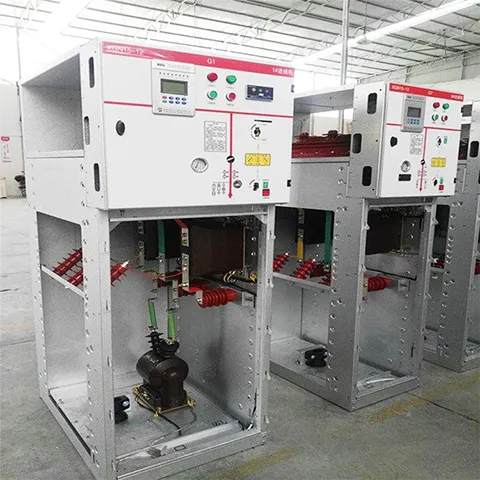

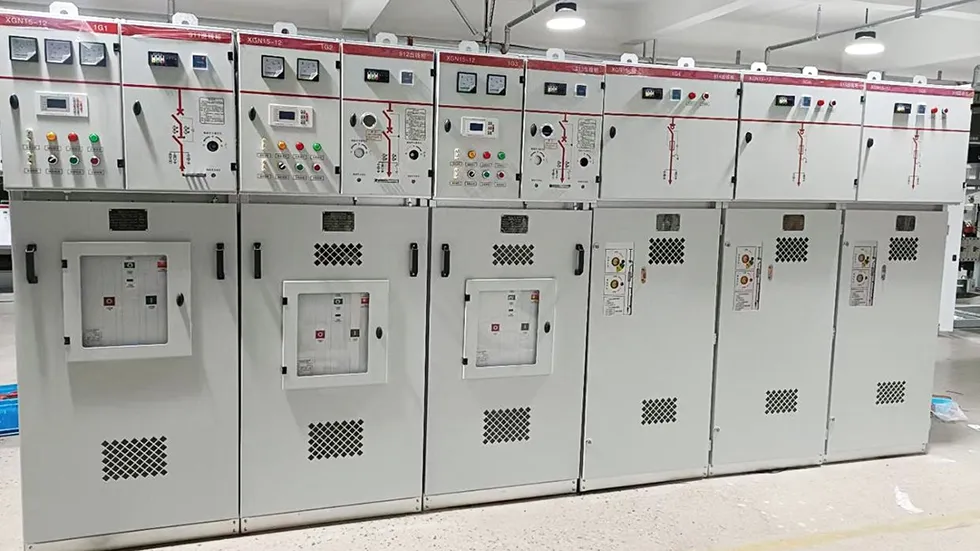

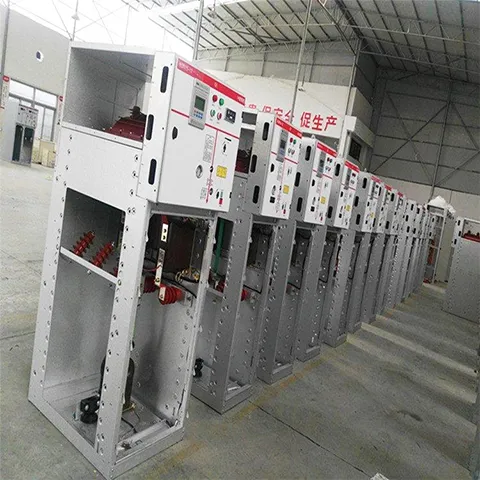

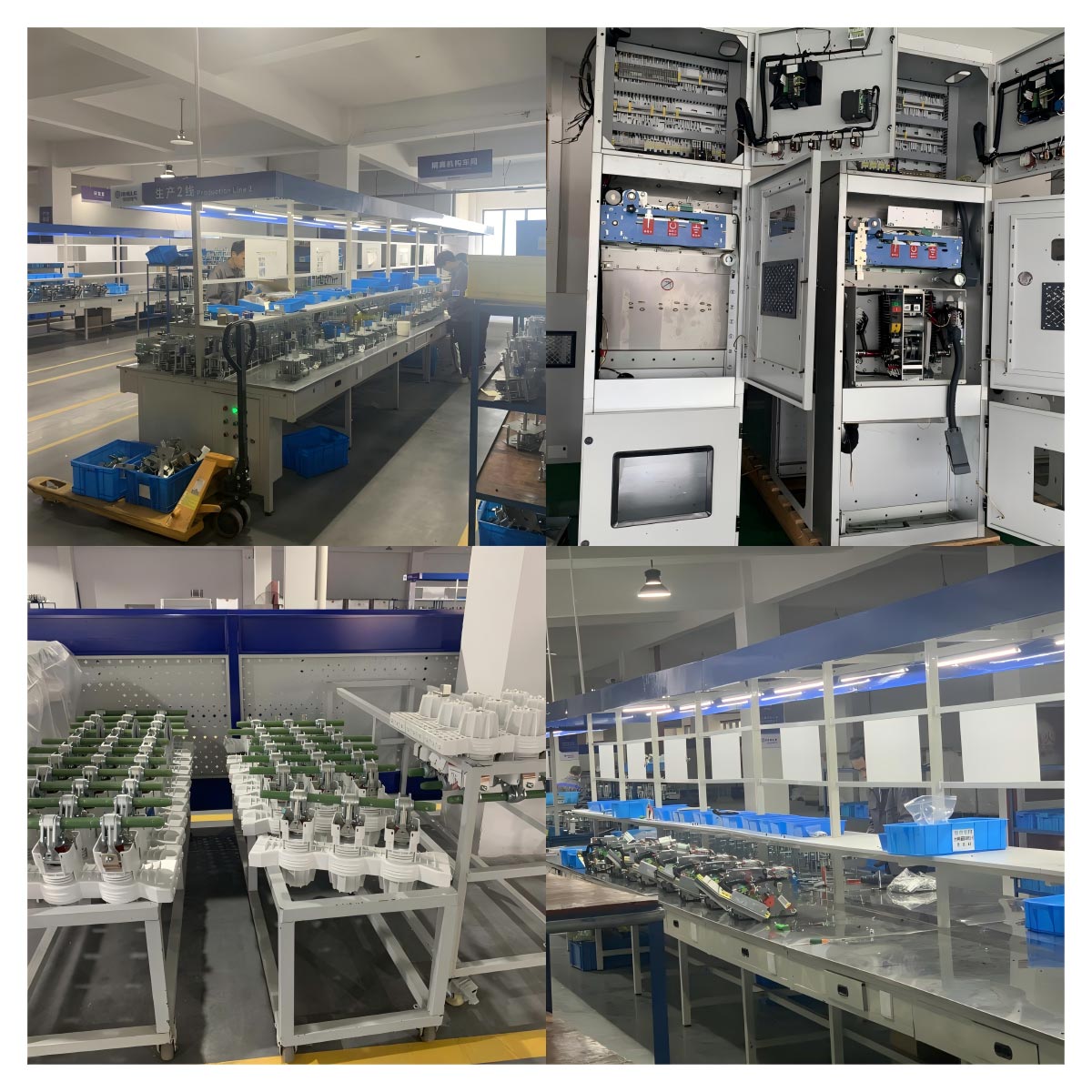

ورشة عمل لدينا
المعلمات التقنية
| غرض | وحدة | الوحدة C (وحدة تبديل فاصل التحميل) | وحدة F (وحدة مجموعة مفاتيح الصمامات وكسر الحمل) | وحدة V (وحدة قاطع الدائرة) | |
| الجهد المقنن | كيلو فولت | 40.5 | |||
| التصنيف الحالي | A | 630 | 63 (بناءً على القيمة الحالية المقدرة لسلك المصهر) | 630 | |
| التردد المقدر | هرتز | 50/60 | |||
| مستوى العزل المقدر | تردد الطاقة يتحمل الجهد (بين الطور والطور إلى الأرض) | k | 95 | ||
| تردد الطاقة يتحمل الجهد (عبر جهات الاتصال المفتوحة / مسافة العزل) | 110 | ||||
| تردد الطاقة يتحمل الجهد (دوائر التحكم والدوائر المساعدة) | 2 | ||||
| دفعة البرق تحمل الجهد (بين الطور والطور إلى الأرض) | 185 | ||||
| نبضة البرق تتحمل الجهد (عبر جهات الاتصال المفتوحة / مسافة العزل) | 215 | ||||
| تصنيفها لفترة قصيرة تحمل التيار | الدائرة الرئيسية / 4 ثواني | كا | 20 | 一 | 20 |
| دائرة التأريض / 4 ثواني | كا | 20 | 一 | 20 | |
| دائرة التوصيل التأريض / 4 ثواني | كا | 17.4 | 一 | 17.4 | |
| الذروة المقدرة تحمل التيار | الدائرة الرئيسية | كا | 50 | 一 | 50 |
| دائرة التأريض | كا | 43.5 | 一 | 43.5 | |
| تصنيف ماس كهربائى صنع الحالي | كا | 50 | 80 | 50 | |
| تصنيف كسر ماس كهربائى الحالي | كا | 31.5 | 20 | ||
| تصنيف النقل الحالي | A | 一 | 750 | 一 | |
| تصنيف كسر الحمل النشط الحالي | A | 630 | 一 | 一 | |
| تصنيف كسر حلقة مغلقة الحالية | A | 630 | 一 | 一 | |
| اختبار تيار شحن الكابل | A | 21 | 一 | 31.5(C1) | |
| أبعاد الوحدة (العرض × العمق × الارتفاع) | مم | 450 × 885 × 2060 | 450x885x2060 | 450x885x2060 | |
| الضغط المقدر لغاز SF6 (القيمة النسبية عند 20 درجة مئوية) | تصنيف ضغط تعبئة الغاز | الآلام والكروب الذهنية | 0.04 | ||
| الحد الأدنى من الضغط الوظيفي | الآلام والكروب الذهنية | 0.02 | |||
| درجة الحماية | الضميمة مختومة | IP67 | |||
| الضميمة المفاتيح الكهربائية | IP4X | ||||
| معدل تسرب الغاز النسبي السنوي | %/ص | .0.01 | |||
ما هي ميزات المنتج للوحدة الرئيسية الحلقية XGN15-40.5؟
1. تصميم معياري بأربعة أقسام:تتكون الوحدة من أربعة أقسام منفصلة بوضوح: حجرة المفاتيح الكهربائية، وحجرة المصهر، وحجرة آلية التشغيل، وحجرة الكابلات (الإطار الأساسي). يعمل هذا التصميم على تبسيط عملية الصيانة وتحسين السلامة.
2. بناء المفاتيح الكهربائية المختومة القوية:تتكون حجرة المفاتيح الكهربائية من غلاف معدني ملحوم من الفولاذ المدلفن على البارد سعة 3 لتر (أو الفولاذ المقاوم للصدأ). يحتوي على جميع الدوائر الوظيفية، بما في ذلك مفتاح التحميل ومفتاح التأريض وقضبان التوصيل الداخلية.
3. مفتاح تحميل الحركة العمودية:يعمل مفتاح التحميل بنظام اتصال متحرك عموديًا. عند الإغلاق، ينتقل الاتصال المتحرك إلى الأسفل لتوصيل الدائرة. يتم توفير كل من الاتصالات الرئيسية والقوسية على الاتصالات المتحركة والثابتة، مما يزيد بشكل كبير من عدد عمليات القطع الآمنة.
4. انقراض القوس القوي:يتم اعتماد هيكل الانفجار الذاتي (البخاخ) والتبريد القوسي بالتدفق الداخلي. إنه يضمن انقراضًا قويًا للقوس دون المساس بعزل الطور إلى الطور أو الطور إلى الأرض.
5. مفتاح التأريض المتكامل:يتكون مفتاح التأريض من شفرة متحركة ونقطة اتصال ثابتة. إنه يغلق بسرعة تحت قوة الزنبرك، مما يضمن التأريض الموثوق.
6. سهولة فحص الحالة البصرية:تسمح نافذة العرض الموجودة على اللوحة الأمامية بالمراقبة المباشرة لموضع مفتاح التأريض (مفتوح أو مغلق). يحتوي الجزء العلوي والخلفي من حجرة المفاتيح الكهربائية على أربع فتحات وصول مستطيلة للتجميع والصيانة.
7. تخفيف الضغط للسلامة:تخفيف الضغط الآمن: تم تجهيز مجموعة المفاتيح الكهربائية الرئيسية الحلقية المعزولة بالغاز بقدرة 33 كيلو فولت RMU MV بجهاز مقاوم للانفجار في الخلف لتحرير الضغط في حالة حدوث خطأ في القوس الداخلي.
8. حماية المحولات بآلية فصل المصهر:تحتوي حجرة المنصهرات على منصهرات تحد من تيار الجهد العالي داخل غلاف عازل مصنوع من مادة الإيبوكسي. عندما ينفجر المصهر، يتم إخراج دبوس المهاجم، الذي يقوم ميكانيكيًا بفصل مفتاح فصل الحمل - مما يوفر حماية سريعة وموثوقة للمحولات.
9. تخطيط آلية التشغيل المريحة:توجد جميع عناصر التحكم على اللوحة الأمامية. تم تجهيز كل دائرة وظيفية بآلية تشغيل زنبركية يدوية (أو مشحونة بمحرك اختياري) لمفتاح التحميل، وآلية تشغيل زنبركية يدوية لمفتاح التأريض.
10. مسح واجهة المستخدم والإشارة:تتضمن اللوحة الأمامية ما يلي:
مقابض دوارة لإغلاق مفتاح الحمل، والفتح اليدوي، وتشغيل مفتاح التأريض.
مصابيح مؤشر لحالة مفتاح التحميل مفتوح/مغلق.
أزرار انضغاطية للفتح/الإغلاق الكهربائي (عند تركيب محرك المحرك).
رسم تخطيطي مقلد، وملصقات إشارة الموضع، وموضع قابل للقفل لمزيد من الأمان.
11. التشابك المتكامل (مكافحة سوء التشغيل):تعمل الأقفال الميكانيكية بين مفتاح التحميل ومفتاح التأريض على منع العمليات غير الصحيحة، مما يضمن الامتثال الكامل للسلامة "الوقائية الخمسة".
كيفية شراء الوحدة الرئيسية للحلقة XGN15-40.5؟
يجب تخصيص مجموعة المفاتيح الكهربائية الرئيسية الحلقية المعزولة بالغاز 33KV RMU MV، لضمان عملية الطلب بسلاسة، يرجى تقديم المعلومات التالية:
1. الطلب الأساسي أو معلومات الشراء:اسم المنتج والمواصفات والطراز والكمية والجهد المقنن للصمامات وتاريخ التسليم المطلوب.
2. الرسومات:رسم تخطيطي أحادي الخط (مخطط النظام الأساسي) أو رسم ترتيب أو مخطط أرضي للوحدة الرئيسية الحلقية.
3. الملحقات المطلوبة:قم بإدراج أي قطع غيار أو أدوات خاصة مطلوبة، مثل جهاز تعبئة وتحرير الغاز.
4. لون الغلاف لوحدة RMU:حدد رمز RAL المطلوب أو معيار اللون للحاوية.
5. الاحتياجات الخاصة:إذا كانت المعلومات المذكورة أعلاه لا تلبي متطلباتك، فيرجى إخبارنا بأي احتياجات فنية أو وظيفية إضافية لديك، ويمكن مناقشتها والاتفاق عليها بشكل منفصل.
