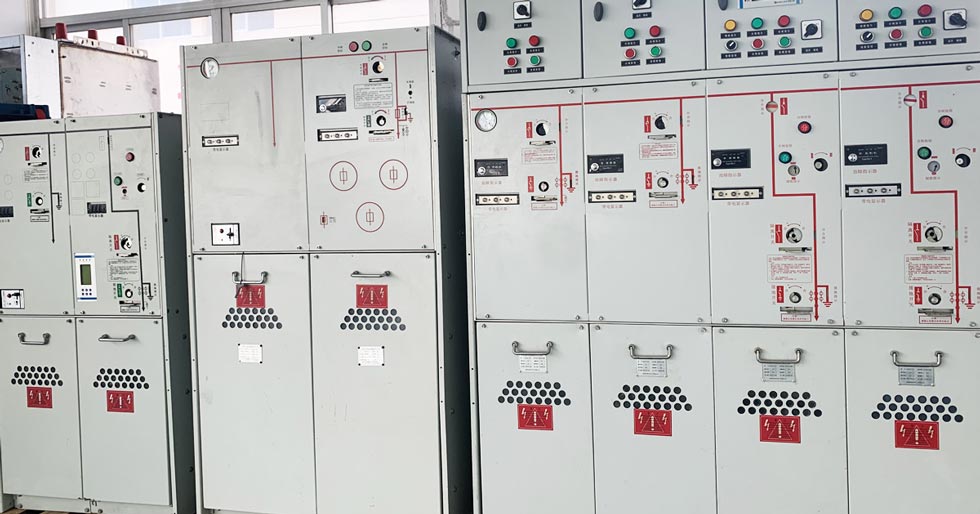

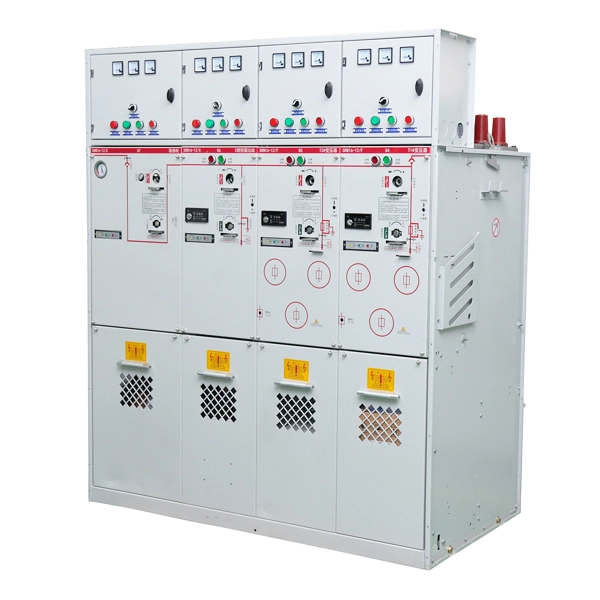

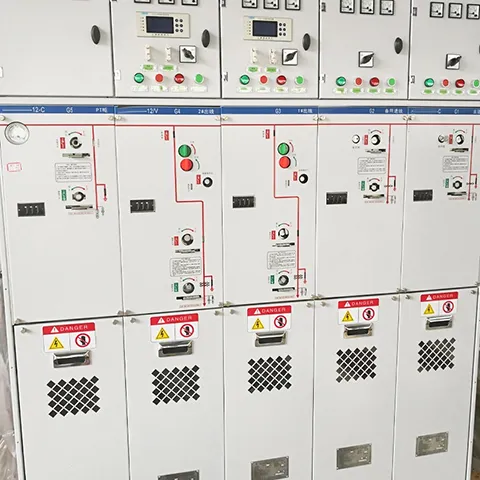

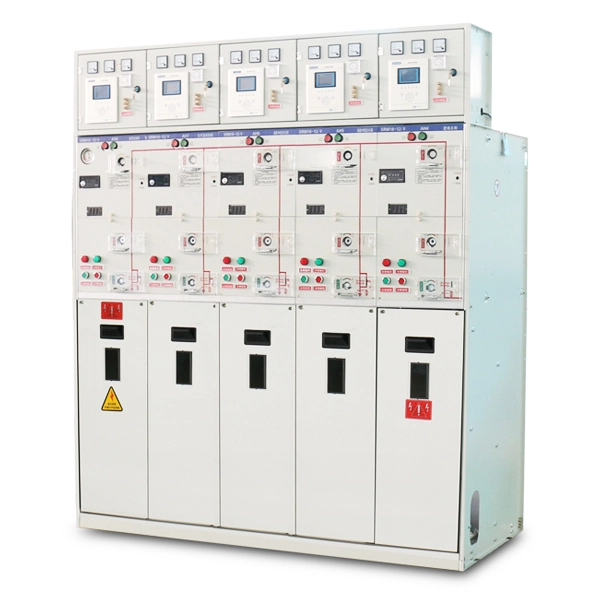

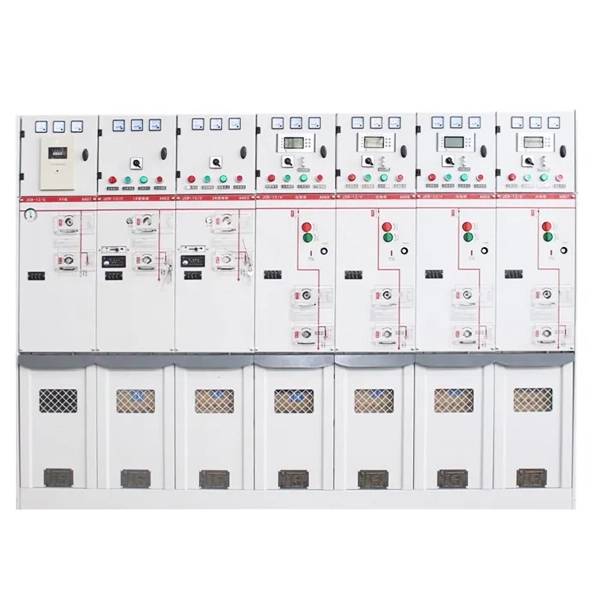

مجموعة المفاتيح الكهربائية المعزولة بالغاز 22KV MV
لا تقوم Cotenele بتصنيع المفاتيح الكهربائية بمستويات جهد تبلغ 12 كيلو فولت فحسب، بل تقوم أيضًا بتصنيع المفاتيح الكهربائية ذات الجهد المتوسط بمستويات جهد تتراوح من 3.6 كيلو فولت إلى 40.5 كيلو فولت، بما في ذلك الوحدة الرئيسية الحلقية المعزولة بالغاز 24 كيلو فولت. إن مجموعة المفاتيح الكهربائية المعزولة بالغاز 22 كيلو فولت MV عبارة عن وحدة رئيسية حلقية معزولة بالغاز بجهد مقدر 24 كيلو فولت، والتي تتميز بمجموعة مفاتيح مدمجة ومغلقة بالكامل، هذا التصميم يجعل وحدة RMU محصنة ضد التلوث البيئي والرطوبة والغبار، مما يضمن الموثوقية والسلامة العالية.
تعد Cotenele شريكًا رئيسيًا لشركة China Southern Power Grid Corporation وموردًا رئيسيًا لمجموعات المفاتيح الكهربائية المعزولة بالغاز بقدرة 22 كيلو فولت إلى شركة State Grid Corporation في الصين. إنها مجموعة مفاتيح مدمجة ومغلقة بالكامل مصممة لتوزيع الطاقة الثانوية. يتم وضع جميع المكونات الحية داخل خزان ملحوم من الفولاذ المقاوم للصدأ، مملوء بالغاز العازل مثل SF₆ أو الهواء النظيف. يضمن هذا التصميم مناعة ضد الرطوبة والغبار والتلوث، مما يوفر موثوقية وأمانًا عاليين.
تشمل المزايا الرئيسية ما يلي:
حجم صغير: تتميز الوحدة بمساحة صغيرة بشكل استثنائي، بعرض ضيق يصل إلى 325 ملم.
عمر بدون صيانة: إنه يوفر تشغيلًا طويل الأمد بدون صيانة، يتجاوز 30 عامًا.
المتانة البيئية: يمكن أن تعمل بشكل موثوق في ظل الظروف القاسية مثل الارتفاعات العالية والضباب الملحي ودرجات الحرارة القصوى.
تُستخدم الوحدات الرئيسية الحلقية المعزولة بالغاز بقدرة 24 كيلو فولت بشكل أساسي في الشبكات الحلقية الحضرية ومزارع الرياح والطاقة الشمسية والمرافق الصناعية والمحطات الفرعية تحت الأرض.
تتوافق وحدة RMU المعزولة بالغاز بجهد 24 كيلو فولت مع المعايير التالية:
جيجابايت/ت 3906
إيك 62271-200
جيجابايت/ت 11022
دي إل/تي 791
المعلمات التقنية الرئيسية
| غرض | وحدة | الوحدة ج | الوحدة F | وحدة V | وحدة CB | ||
| تحميل كسر التبديل | مزيج من مفتاح كسر التحميل مع المصهر | قاطع دائرة فراغ | عزل/التأريض التبديل | قاطع دائرة فراغ | عزل/التأريض التبديل | ||
| الجهد المقنن | كيلو فولت | 24 | 24 | 24 | 24 | 24 | 24 |
| تردد الطاقة يتحمل الجهد | كيلو فولت | 42/30 | 42/50 | 42/50 | 42/30 | 42/50 | 42/50 |
| دفعة البرق تحمل الجهد | كيلو فولت | 95/125 | 95/125 | 95/125 | 95/125 | 95/125 | 95/125 |
| التصنيف الحالي | A | 630/630 | يعتمد على التيار المقنن للمصهر | 630/630 | 1250/630 | ||
| تيار كسر الحلقة المغلقة | A | 630/630 | |||||
| تيار كسر كابل الشحن | A | 135/135 | |||||
| تيار كسر الحمل النشط المقدر بنسبة 5% | A | 31.5/- | |||||
| تيار كسر خطأ الأرض | A | 200/150 | |||||
| كابل الشحن يكسر التيار تحت خطأ الأرض | A | 115/87 | |||||
| وقت قصير يتحمل التيار | كا | مقيد بصمامات الجهد العالي | 20/16 | 25/20 | |||
| صنع القدرة | كا | 63/52.5 | مقيد بصمامات الجهد العالي | 50/40 | 50/40 | 63/50 | 63/50 |
| تيار الصمود لفترة قصيرة (ثانيتين) | كا | 25/- | |||||
| وقت قصير يتحمل التيار (3 ثواني) | كا | -/21 | 20/16 | 20/16 | 25/20 | 25/20 | |
| التحمل الميكانيكي | مرات | 5000 | 5000 | 10000 | 5000 | 10000 | 5000 |
ظروف التشغيل
1. نطاق درجة الحرارة المحيطة:-40 درجة مئوية إلى +40 درجة مئوية.
2. ظروف الرطوبة النسبية:المتوسط اليومي للرطوبة النسبية ≥ 95%، المتوسط الشهري للرطوبة النسبية ≥ 90%.
3. متطلبات الارتفاع:يجب ألا يتجاوز ارتفاع التثبيت 2000 متر. بالنسبة للتطبيقات على ارتفاعات أعلى، يجب ذكر قيمة الارتفاع المحددة بوضوح.
4. القدرة الزلزالية:قوة الزلزال لا تتجاوز 8 درجات.
5. شروط موقع التثبيت:يجب تركيب المعدات في مواقع خالية من مخاطر الحريق ومخاطر الانفجار والتلوث الشديد والتآكل الكيميائي والاهتزاز الشديد.
6. درجات الحماية:IP67 لحجرة الغاز SF₆، وIP67 للصمامات، وIP3X لحاوية المفاتيح الكهربائية.
هيكل المنتج ومبدأ العمل
الهيكل الأساسي:
الميزة الأكثر تميزًا لـ 22KV MV Gas Insulated Gis Switchgear هي بنائها المغلق والمعزول بالكامل. المكون الأساسي عبارة عن خزان محكم للغاز مصنوع من الفولاذ المقاوم للصدأ بسمك 3 مم ملحوم بالليزر. يعمل هذا الخزان بمثابة "حصن" قوي يحيط بجميع الأجزاء الحية ذات الجهد العالي ويملأها بالغاز العازل، مما يحقق تصنيف حماية الدخول IP67، وهذا يعني أنه يمكنه تحمل الغمر لفترة قصيرة في الماء.
يتكون نظام المعلومات الجغرافية الكامل بقدرة 22 كيلو فولت عادةً من عدة وحدات وظيفية:
1. الوحدة C (وحدة تبديل الحمل) - تصنع وتكسر تيارات الحمل العادية.
2. الوحدة F (وحدة تركيبة صمام التبديل والتحميل) - توفر حماية من ماس كهربائى، عادةً للمحولات.
3. وحدة V (وحدة قاطع الدائرة) - قادرة على تصنيع وحمل وكسر كل من التيارات العادية والتيارات الخاطئة (ماس كهربائى).
4. الوحدات المساعدة – بما في ذلك وحدات التوصيل والقياس ووحدات محول الجهد PT.
يمكن دمج هذه الوحدات بمرونة عبر التوسيع الجانبي أو العلوي لتناسب تكوينات الشبكة المختلفة.
مبدأ العمل:عزل الغاز + التبريد بالقوس الفراغي
العزل:تعتمد قوة العزل الكهربائي على الغاز العازل بالداخل - عادة SF₆ أو الهواء الجاف، والذي يسمح بخلوصات أصغر بكثير وبالتالي حجم المعدات المضغوط.
تبريد القوس:عند فتح المفتاح، يتشكل قوس بين جهات الاتصال. يستخدم نظام المعلومات الجغرافية عادةً قاطعًا مفرغًا لإطفاء القوس بسرعة وبشكل موثوق.
المزايا و socpe العمل
المزايا الرئيسية:
موثوقية وأمان عاليين: لا يتأثر بالعوامل الخارجية الضارة مثل التكثيف والتلوث ورذاذ الملح والحيوانات الصغيرة.
صغير الحجم وموفر للمساحة: بالمقارنة مع المفاتيح الكهربائية المعزولة بالهواء، فإنه يمكن أن يوفر أكثر من 60% من المساحة القابلة للاستخدام.
تصميم لا يحتاج إلى صيانة: لا يوجد تنظيف روتيني؛ عمر التصميم> 30 عامًا.
قدرة قوية على التكيف مع البيئة: تعمل من -40 درجة مئوية إلى +40 درجة مئوية، على ارتفاعات عالية، ورطوبة عالية، وما إلى ذلك.
نطاق العمل
شبكات التوزيع الحضرية (وسط المدينة، المباني التجارية، السكنية الشاهقة)
الطاقة المتجددة (رياح، توصيل شبكة المزرعة الشمسية)
الصناعة والبنية التحتية (مراكز البيانات، النقل بالسكك الحديدية، المطارات، المناجم)
البيئات القاسية (الارتفاعات العالية، الضباب الملحي الساحلي، التلوث الكيميائي)

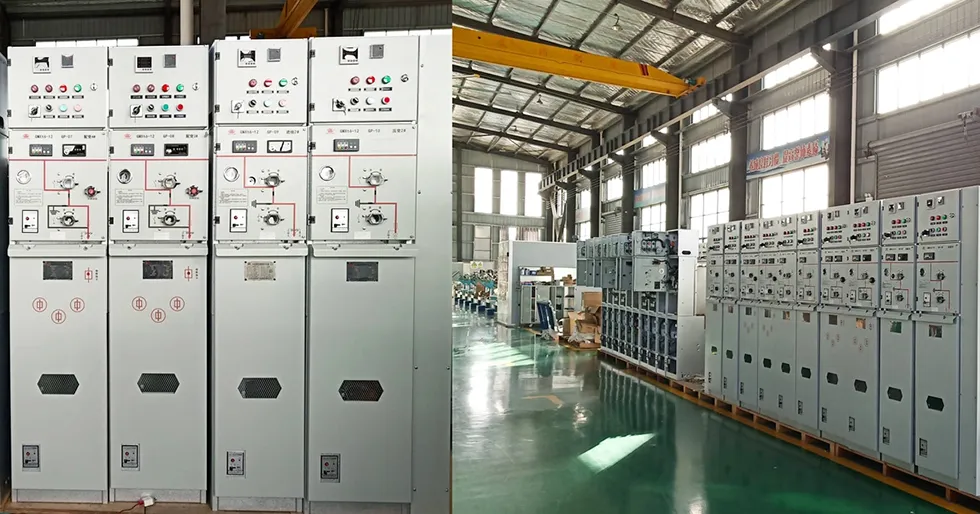

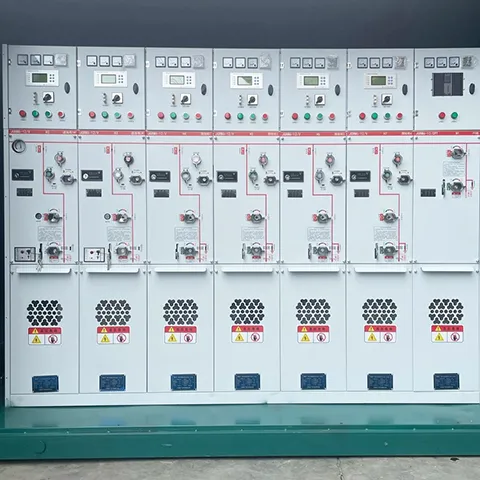

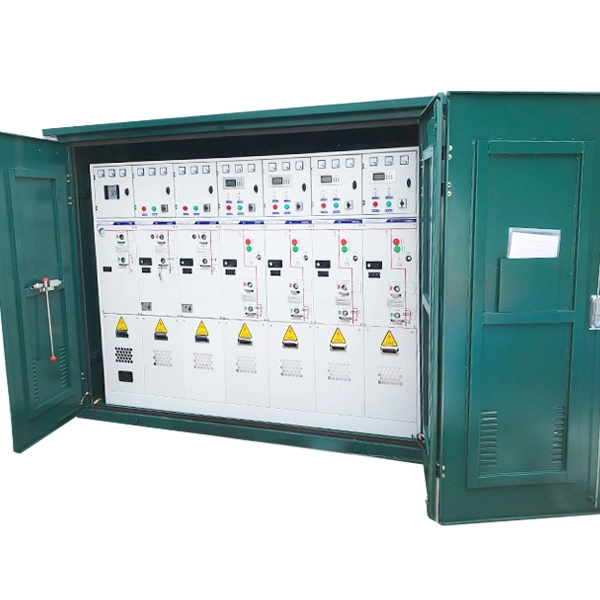

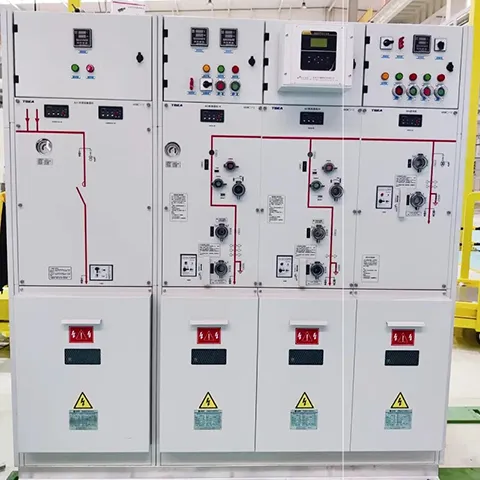

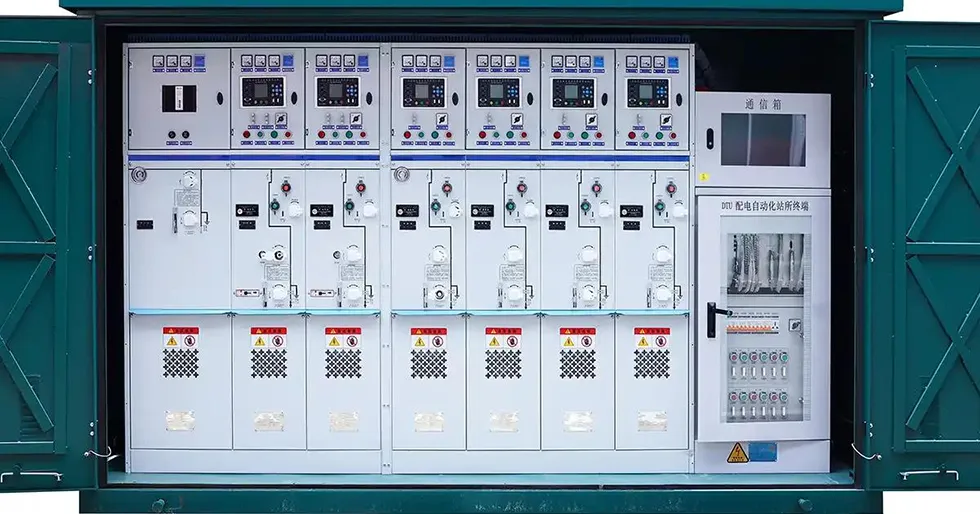

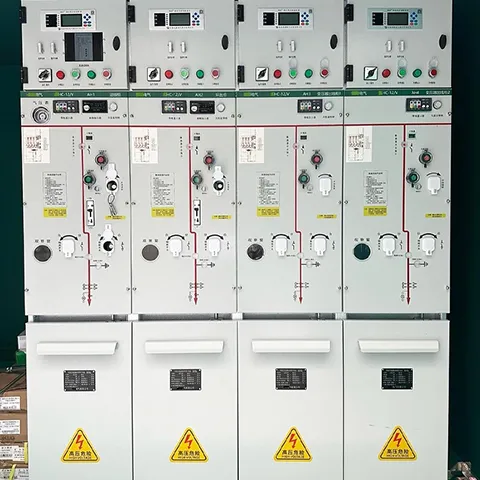

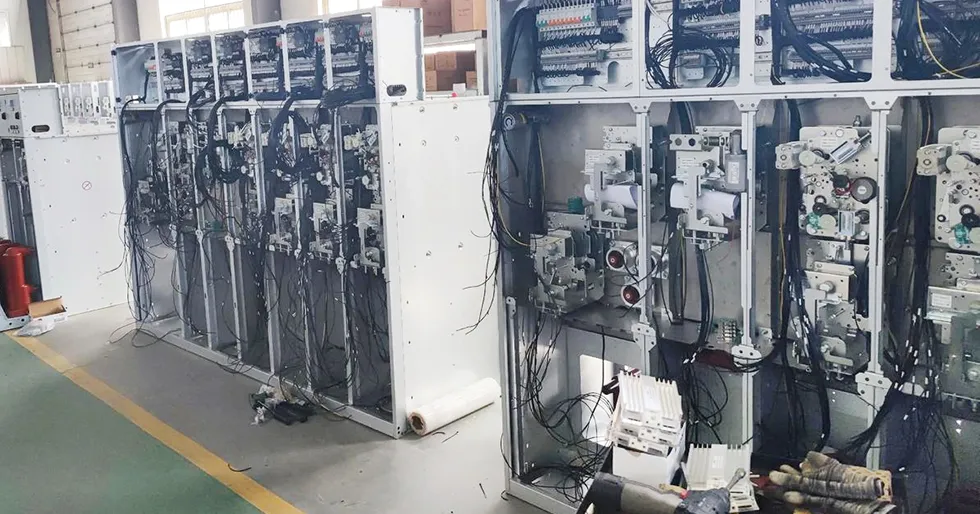

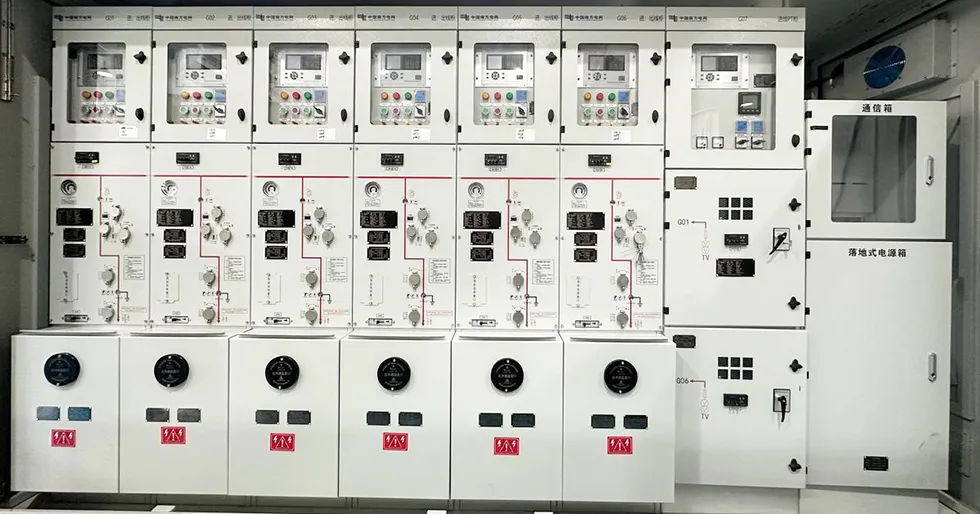

عروض المنتجات
