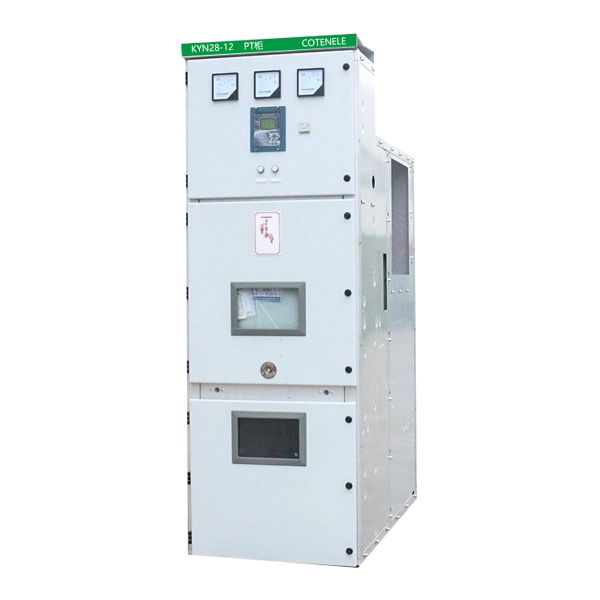

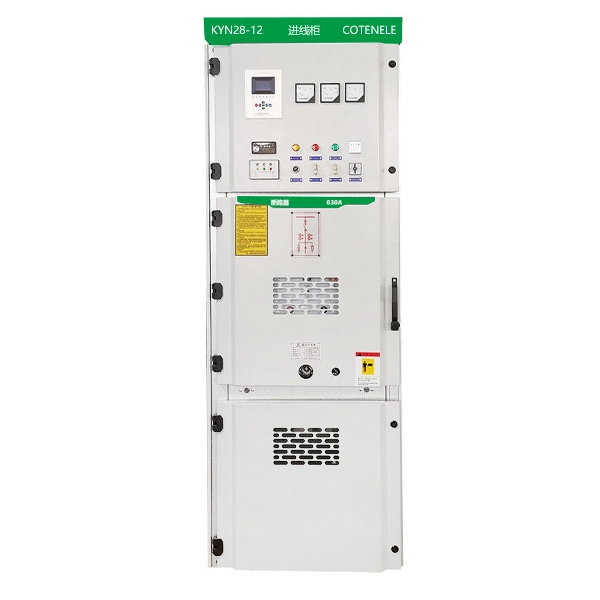

مجموعة المفاتيح الكهربائية ذات الجهد المتوسط المكسوة بالمعدن الداخلي 11 كيلو فولت
Cotenele هو مصنع لتصنيع اللوحات الكهربائية يقع في مدينة Wenzhou في الصين، ونحن نقدم سلسلة kyn28-12 من سلسلة المفاتيح الكهربائية ذات الجهد المتوسط المكسوة بالمعدن الداخلي 11KV والمكونات الأساسية الداخلية مثل قاطع الدائرة الفراغية ومفتاح كسر الحمل والمحول الحالي ومحول الجهد إلخ بداخلها، وقد صدرت منتجاتنا الكهربائية الكثير من البلدان والمناطق في الخارج، وقد أشاد بها عملاؤنا على نطاق واسع.
Cotenele هي المورد الرئيسي لسلسلة المفاتيح الكهربائية متوسطة الجهد ذات الجهد المتوسط 11KV من سلسلة kyn28-12 في الصين، وقد تم تصميم مجموعة المفاتيح الكهربائية ذات الجهد المتوسط هذه المعروفة باسم لوحة "السحب" أو "القابلة للسحب"، لتوزيع الطاقة بشكل آمن ومرن. السمة المميزة لها هي شاحنة قاطع الدائرة القابلة للإزالة التي يمكن دحرجتها إلى مواقع "الخدمة" أو "الاختبار/العزل"، مما يتيح الاستبدال والصيانة السريعة دون إلغاء تنشيط المجموعة بأكملها.
يضمن البناء القوي المغلق بالمعدن، والمقصورات المقسمة (القواطع، وقضبان التوصيل، والكابلات، وغرف الأجهزة)، والأقفال الميكانيكية الإلزامية (وظائف الحماية الخمس) سلامة تشغيلية عالية. يتم تطبيق هذه الوحدات على نطاق واسع في شبكات التوزيع الأولية والثانوية لمحطات الطاقة الفرعية والمنشآت الصناعية (الصلب والبتروكيماويات والتعدين) والمباني التجارية ومراكز البيانات ومنشآت الطاقة المتجددة مثل مزارع الطاقة الشمسية وحدائق الرياح. وهي تتوافق مع المعايير الدولية IEC 62271‑200، والمعيار الوطني GB/T 3906، وDL/T 404.
نموذج المنتج
المعلمات التقنية الرئيسية
| ltem | وحدة | المعلمات التقنية | |
| الجهد المقنن | كيلو فولت | 3.6、7.2、12 | |
| التردد المقدر | هرتز | 50 | |
| التيار المقنن لقاطع الدائرة | A | 630、1250、1600、2000、2500、3150 | |
| التصنيف الحالي للمفاتيح الكهربائية | A | 630、1250、1600、2000、2500、3150 | |
| تصنيف الصمود الحالي لفترة قصيرة (4S) | كا | 20、25、31.5、40 | |
| الذروة المقدرة تحمل التيار (الذروة) | كا | 50、63、80、100 | |
| تصنيف كسر الدائرة القصيرة الحالية | كا | 20、25、31.5、40 | |
| تصنيف إغلاق الدائرة القصيرة (الذروة) | كا | 50、63、80、100 | |
| مستوى العزل المقدر تردد الطاقة لمدة دقيقة واحدة يتحمل الجهد الكهربي |
مرحلة إلى مرحلة، المرحلة إلى الأرض |
كيلو فولت | 24、32、42 |
| بين الاتصالات المفتوحة | كيلو فولت | 24、32、42 | |
| دفعة البرق تحمل الجهد (قيمة الذروة) |
مرحلة إلى مرحلة، المرحلة إلى الأرض |
كيلو فولت | 40、60、75 |
| بين الاتصالات المفتوحة | كيلو فولت | 46、70、85 | |
| درجة الحماية | الغلاف هو IP4X، وعندما يتم فتح أبواب الحجرة وقاطع الدائرة الكهربائية، يكون IP2X. | ||
ظروف العمل
1. درجة حرارة الهواء المحيط: الحد الأقصى +40 درجة مئوية، الحد الأدنى -15 درجة مئوية.
2. الرطوبة النسبية: المتوسط اليومي ≥95% مع متوسط يومي لضغط بخار الماء لا يتجاوز 2.2 كيلو باسكال؛ المتوسط الشهري ≥90% مع متوسط شهري لضغط بخار الماء لا يتجاوز 1.8 كيلو باسكال.
3. الارتفاع: لا يزيد عن 1000م فوق سطح البحر.
4. شدة الزلزال: لا تزيد عن 8 درجات.
5. يجب أن يكون الهواء المحيط خاليًا من التلوث الكبير الناتج عن الغازات المسببة للتآكل أو الغازات القابلة للاحتراق، أو بخار الماء، أو العوامل المماثلة.
6. يجب أن يكون موقع التركيب خاليًا من الاهتزازات الشديدة.
7. إذا تجاوزت ظروف التشغيل الحدود العادية المحددة في GB3906، فيجب على المستخدم وشركتنا الاتفاق بشكل متبادل على الأحكام اللازمة من خلال التشاور.
ما هي مجموعة المفاتيح الكهربائية المغلقة بالمعدن؟

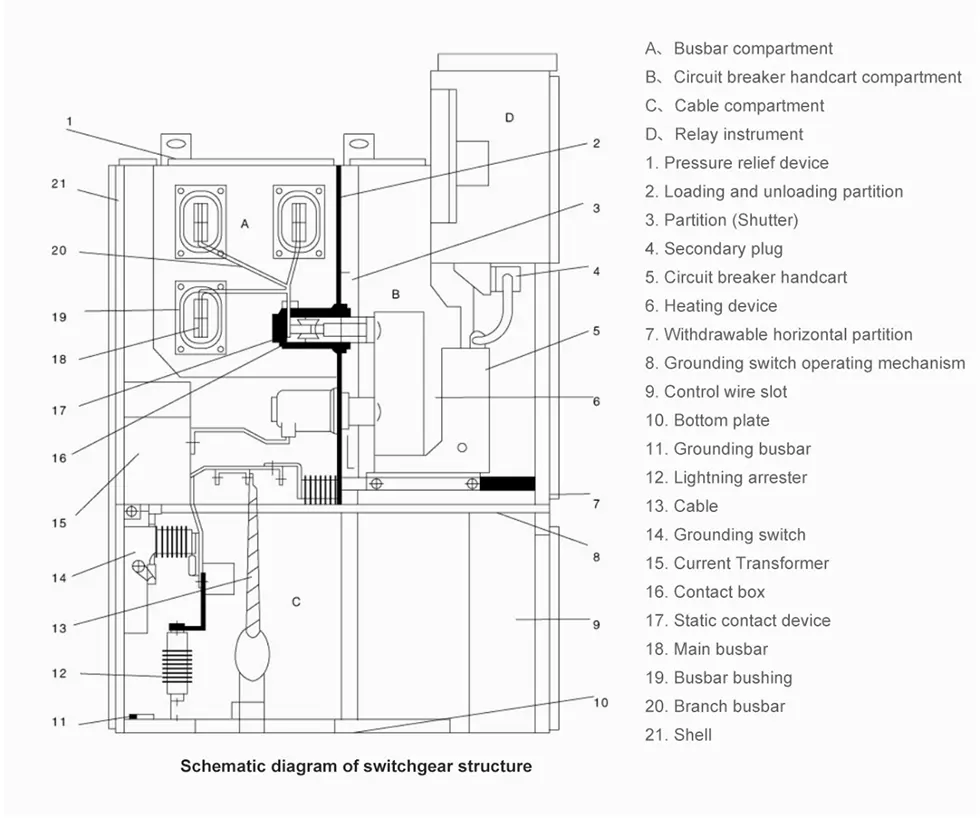

إن مجموعة المفاتيح الكهربائية ذات الجهد المتوسط المكسوة بالمعدن الداخلي KYN28-12 11KV عبارة عن جهاز كهربائي يتم تركيب شاحنة قاطع الدائرة في الحجرة الوسطى لمجموعة المفاتيح الكهربائية. ينقسم العلبة بأكملها إلى أربع أقسام مستقلة بواسطة أقسام معدنية:
1. حجرة الكسارة (الوسطى):تحتوي على شاحنة قاطع الدائرة الكهربائية (على سبيل المثال، VS1 أو VD4). تحتوي الشاحنة على ثلاثة أوضاع: الخدمة، والاختبار/العزل، والإزالة. يمكن إدخالها/إخراجها بسهولة، مما يسمح بإجراء صيانة مريحة. لا يتطلب استبدال القاطع إلغاء تنشيط اللوحة بأكملها.
2. مقصورة بسبار:تقع في الجزء الخلفي العلوي. يحتوي على أشرطة التوصيل الرئيسية وأشرطة التوصيل الفرعية التي تربط لوحات المفاتيح الكهربائية المتعددة.
3. مقصورة الكابل:تقع في الجزء الخلفي السفلي. يستخدم لتوصيل الكابلات الصادرة ومانعات الصواعق ومفاتيح التأريض.
4. مقصورة الجهد المنخفض (الصك):تقع في الجزء العلوي الأمامي. مرحلات حماية المنازل (القائمة على الحواسيب الصغيرة)، والأدوات، وأضواء المؤشر، والمكونات الثانوية الأخرى.
نوافذ المراقبة:يتم فصل كل حجرة بالكامل بواسطة أقسام معدنية مؤرضة، مما يمنع بشكل فعال حدوث خطأ القوس الداخلي في حجرة واحدة من التأثير على الأجزاء المجاورة. تحتوي اللوحة الأمامية على نوافذ مراقبة لعرض موضع الشاحنة وحالة الاتصال المعزولة.
| عنصر | النموذج المشترك | وظيفة |
| قاطع دائرة فراغ | VS1، VD4 | عمل/كسر الحمل العادي وتيارات الدائرة القصيرة |
| مفتاح التأريض | JN15-12 | بالقرب من الأرض بجانب الكابل أثناء الصيانة من أجل سلامة الموظفين |
| المحول الحالي | LZZBJ9-10 | قياس التيار، وتوفير إشارات للحماية |
| محول الجهد | جي دي زي (ي)10 | توفير إشارات الجهد وقوة التحكم |
| صواعق الطفرة | HY5WZ-17/45 | الحد من البرق وتبديل الجهد الزائد |
| تتابع الحماية القائم على الحواسيب الصغيرة | على سبيل المثال، سلسلة RCS-9600 | التيار الزائد، لحظية، حماية من خطأ الأرض |
تكوين المكونات الرئيسية
ما هي مزايا المفاتيح الكهربائية المغلفة بالمعدن القابلة للسحب KYN28-12؟
1. الموثوقية العالية:هيكل معدني مع قدرة تحمل قوس داخلي قوي، مما يضمن السلامة.
2. سهولة الصيانة:تصميم قابل للسحب – يستغرق استبدال القاطع دقائق قليلة فقط، مما يقلل بشكل كبير من وقت انقطاع الخدمة.
3. التعشيق الخماسي:تمنع الأقفال المتداخلة الميكانيكية/الكهربائية خمسة أنواع من سوء التشغيل (على سبيل المثال، عدم تبديل فصل الحمولة، وعدم الدخول غير المقصود إلى المقصورات الحية).
4. التوحيد العالي:إنتاج ناضج من قبل العديد من الشركات المصنعة المحلية، وقابلية جيدة لتبادل قطع الغيار، وانخفاض تكاليف الشراء والصيانة.
5. التكوين المرن:يمكن تجميعها كألواح وارد، وصادر، وقياس، وPT، وألواح ربط الناقل، وما إلى ذلك، للتكيف مع مخططات الاتصال الرئيسية المختلفة.
| ميزة | KYN28-12 (قابل للسحب) | XGN2-12 (ثابت) | HXGN-12 (الوحدة الرئيسية للحلقة) |
| نوع الكسارة | قابل للسحب (شاحنة) | مثبتة مثبتة | مفتاح كسر التحميل + مجموعة الصمامات |
| راحة الصيانة | ممتاز | فقير | واسطة |
| كسر القدرة | عالية (تصل إلى 40 كيلو أمبير) | واسطة | منخفض (حماية الصمامات) |
| مقاس | أكبر | أكبر | صغير |
| يكلف | واسطة | أدنى | قليل |
| تطبيق نموذجي | التوزيع الرئيسي، والقدرة العالية | التحديثية، ومتطلبات منخفضة | توزيع المستخدم النهائي، والقدرة الصغيرة |
KYN28-12 مجموعة المفاتيح الكهربائية المغلقة بالمعدن مقابل المفاتيح الكهربائية الأخرى

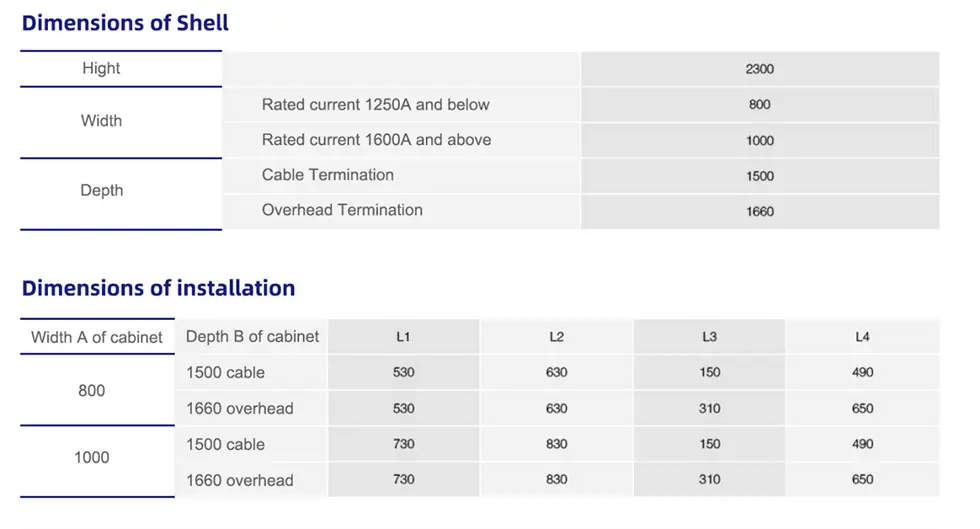

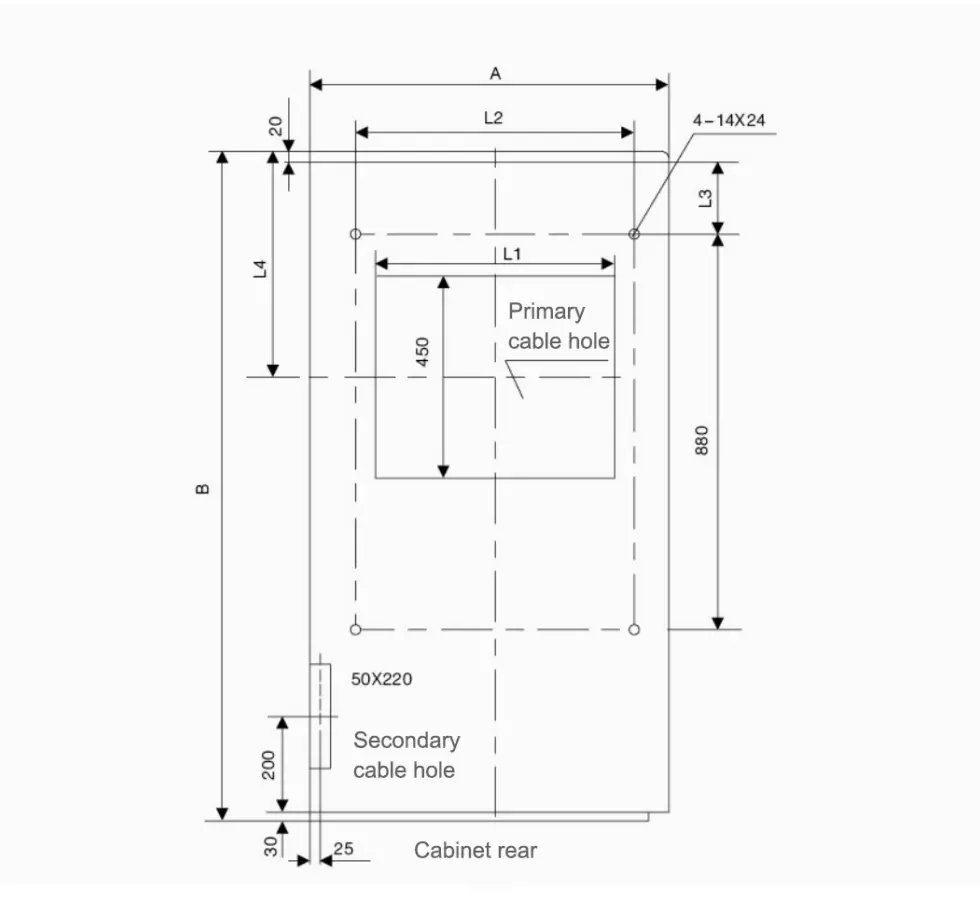

رسم تخطيطي لهيكل وتركيب المفاتيح الكهربائية

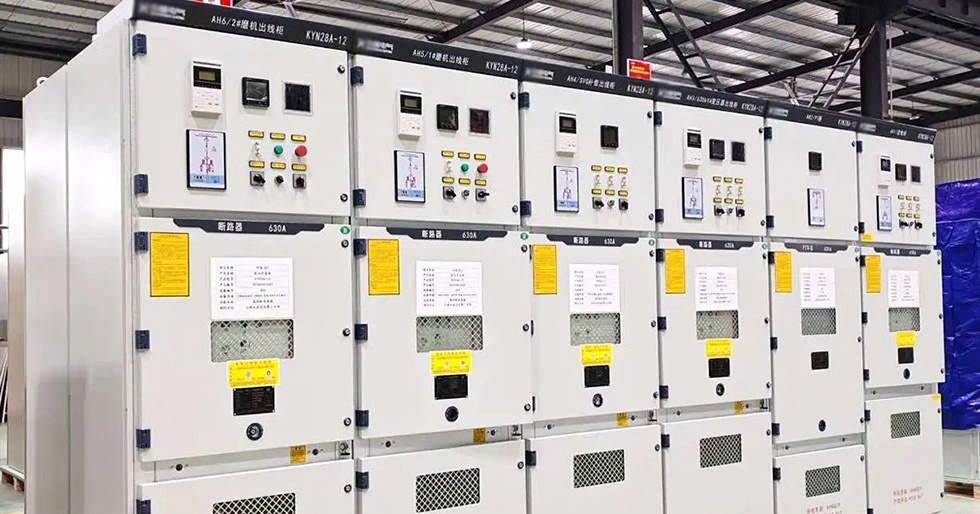

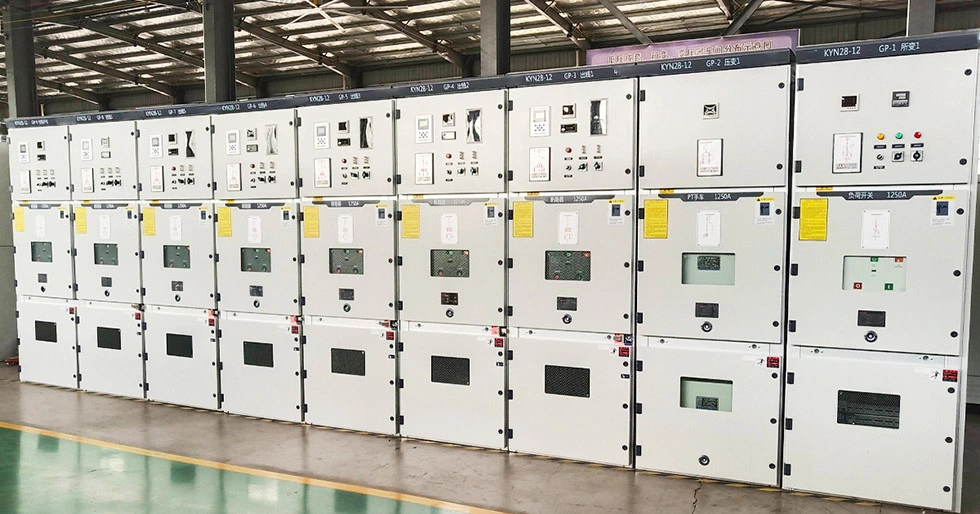

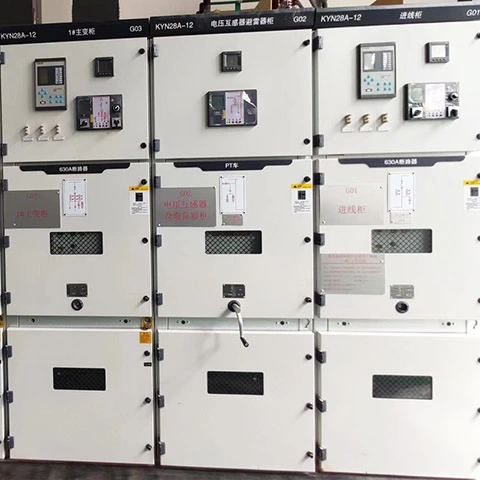

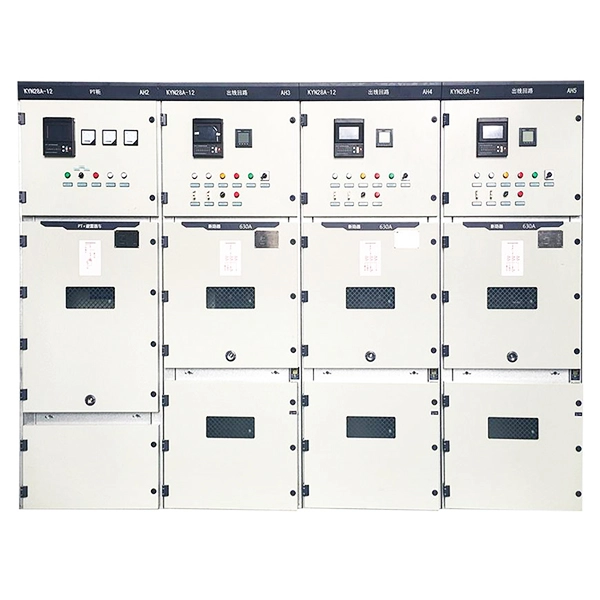

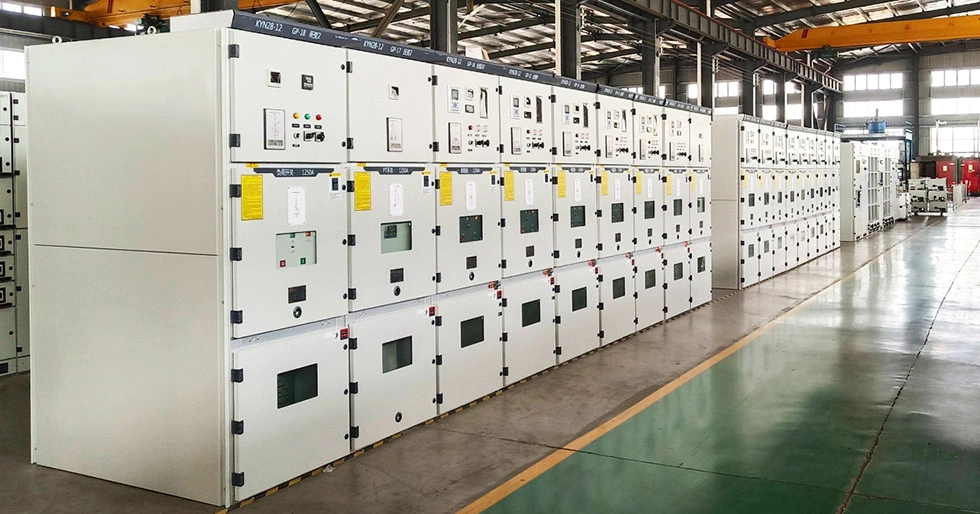

تظهر المنتجات
