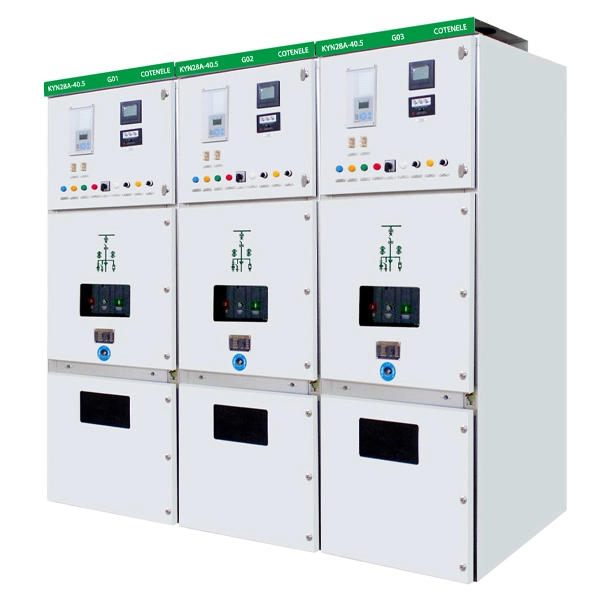

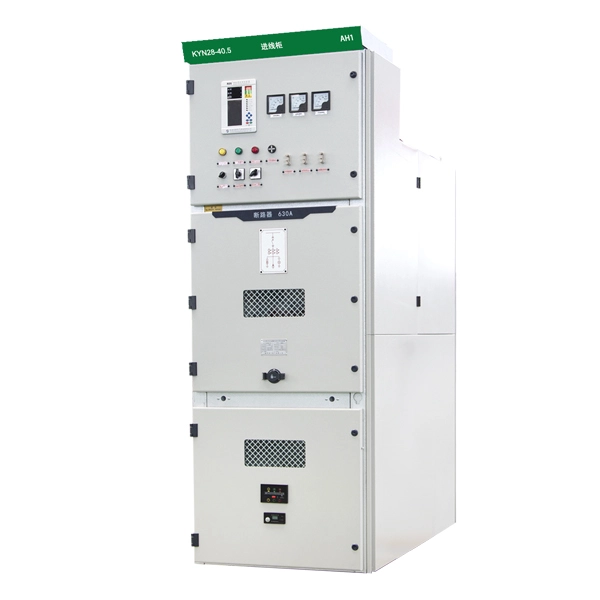

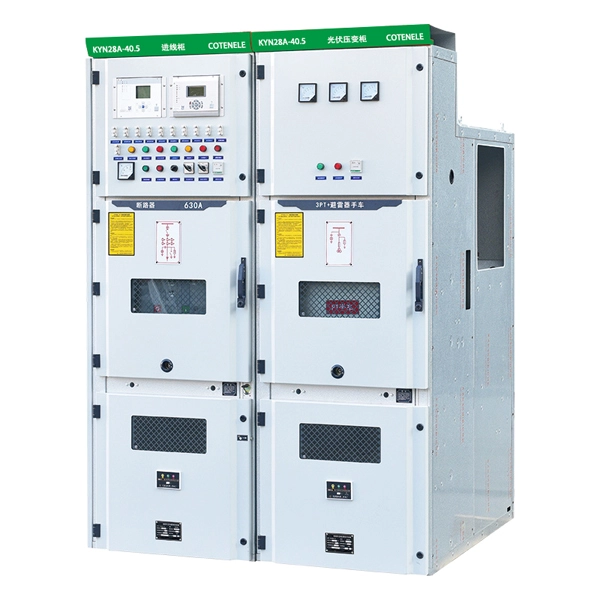

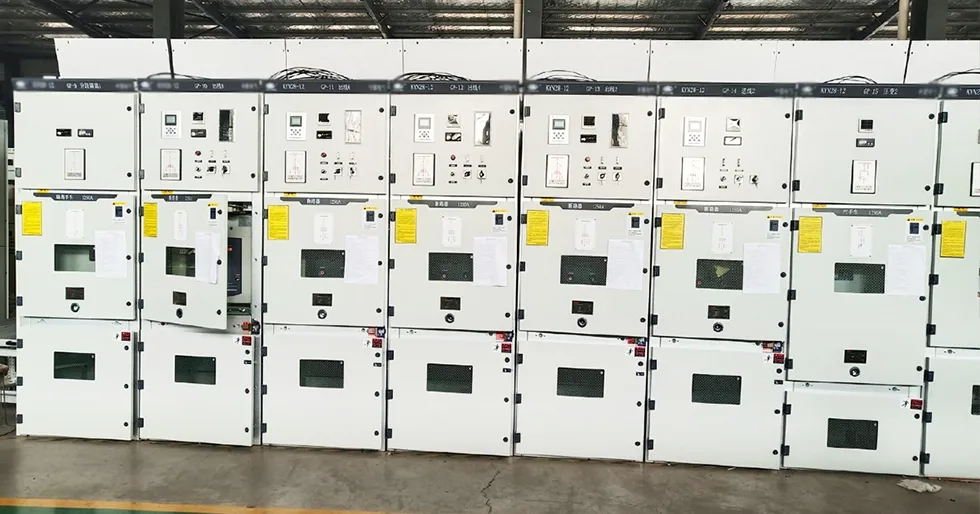

مجموعة المفاتيح الكهربائية ذات الجهد المتوسط 33KV

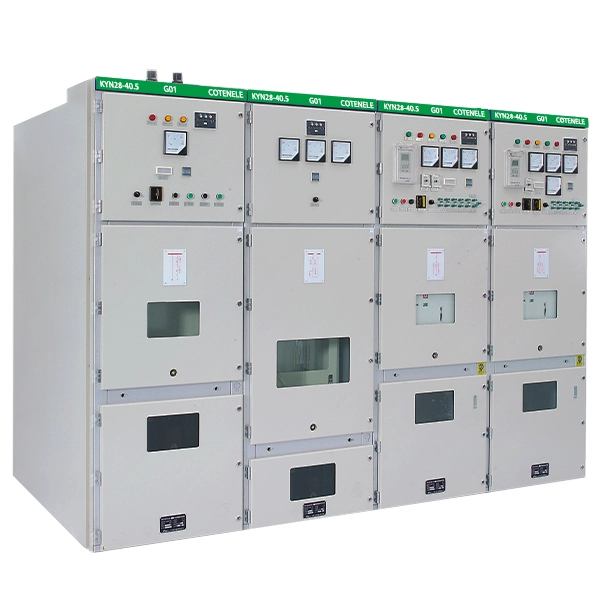

إن مجموعة المفاتيح الكهربائية ذات الجهد المتوسط KYN28-40.5 هي منتج جديد تم تطويره بواسطة Cotenele، بجهد مقنن يصل إلى 40.5kv، هذا النوع من KYN28-40.5 من مجموعة المفاتيح ذات الجهد المتوسط 33KV MV، مخصص بشكل أساسي لأنظمة طاقة التيار المتردد ثلاثية الطور بجهد مقنن يبلغ 40.5 كيلو فولت وتردد 50 هرتز. يتم تطبيقه بشكل شائع في ترتيبات القضبان المفردة والقضبان المقطعية. يتوافق تصميم المنتج مع المعايير ذات الصلة مثل IEC 298 وGB3906-2006.
تلتزم Cotenele منذ فترة طويلة بالابتكار والبحث في مجال تكنولوجيا المفاتيح الكهربائية ذات الجهد المتوسط. سلسلة KYN28-40.5 33KV MV Switchgear ذات الجهد المتوسط هي منتج جديد من Cotenele الساحرة التي تستخدم عادة لتلبية متطلبات التوزيع للجهد المقنن 35KV في محطات توليد الطاقة والمحطات الفرعية والمؤسسات الصناعية والتعدين والمؤسسات العامة وغيرها من الأماكن، مجموعة المفاتيح الكهربائية ذات الجهد المتوسط هذه عبارة عن مجموعة من المفاتيح الكهربائية القابلة للسحب المثبتة في المركز، ويعتمد عزلها الرئيسي على هيكل عزل مركب ويلبي تمامًا قفل الأمان "الوقاية الخمسة" المتطلبات.
يمكن تزويد المعدات بقواطع الدائرة الكهربائية من سلسلة ZN85 وVTK الخاصة بالشركة المصنعة، أو بدلاً من ذلك مع قواطع الدائرة الكهربائية VD4 من ABB.
النموذج والمعاني
المعلمات التقنية الرئيسية
| غرض | وحدة | المعلمات التقنية | |
| الجهد المقنن | كيلو فولت | 40.5 | |
| التردد المقدر | هرتز | 50 | |
| التصنيف الحالي | A | 1250160020002500 | |
| تردد الطاقة مع الجهد | تردد الطاقة يتحمل جهد الدائرة الرئيسية لمدة دقيقة واحدة | كيلو فولت | 95 كيلو فولت (118 كيلو فولت عبر فجوة العزل للمتطلبات الخاصة) |
| تردد الطاقة يتحمل جهد الدوائر المساعدة ودوائر التحكم | V | 2000 | |
| دفعة البرق تحمل الجهد | كيلو فولت | 185 كيلو فولت (215 كيلو فولت عبر فجوة العزل للمتطلبات الخاصة) | |
| تصنيف كسر الحالي (RMS) | كا | 2,531.5 | |
| تصنيف صنع الحالي (الذروة) | كا | 63、80 | |
| تصنيف الصمود الديناميكي الحالي (الذروة) | كا | 63、80 | |
| تصنيف تيار الصمود لفترة قصيرة لمدة 4 ثوانٍ (RMS) | كا | 2,531.5 | |
| الجهد المقنن للدوائر المساعدة ودوائر التحكم | V | -110،-220،～110،～220 | |
| درجة الحماية | IP3X للعلبة؛ IP2X بين المقصورات وعندما يكون باب حجرة قاطع الدائرة مفتوحًا | ||
ما هي خصائص منتجات المفاتيح الكهربائية KYN28-40.5؟
1. المقصورات المعدنية والمقصورات المعيارية:إن غلاف ترس التبديل ذو الجهد المتوسط 33KV MV مصنوع من لوحة فولاذية من الألومنيوم ومساحة داخلية مقسمة إلى حجرات مستقلة، مثل حجرة قاطع الدائرة، وحجرة التوصيل، وحجرة الكابلات، وحجرة التتابع/الأدوات. يحقق هذا الهيكل معيار "LSC2B"، مما يعني أنه عند حدوث خطأ أو إجراء صيانة في حجرة واحدة، فإن تشغيل الأجزاء الأخرى يظل غير متأثر.

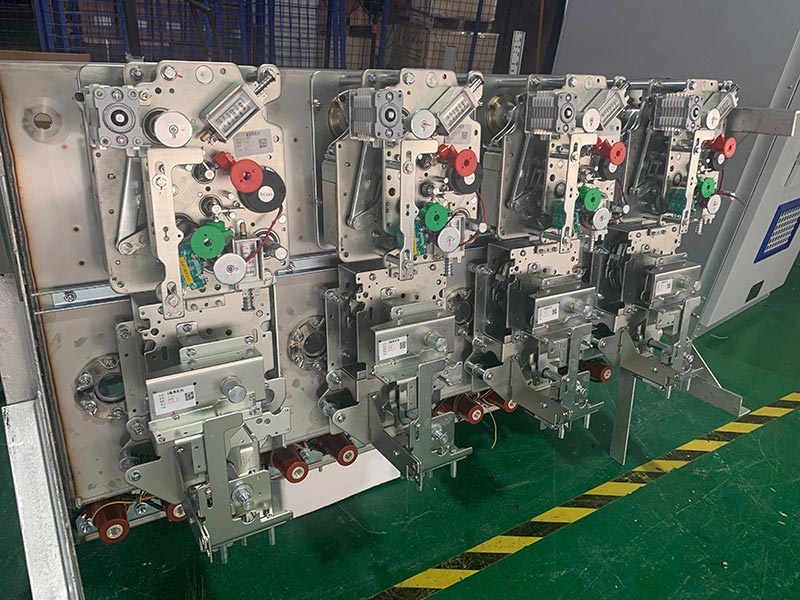

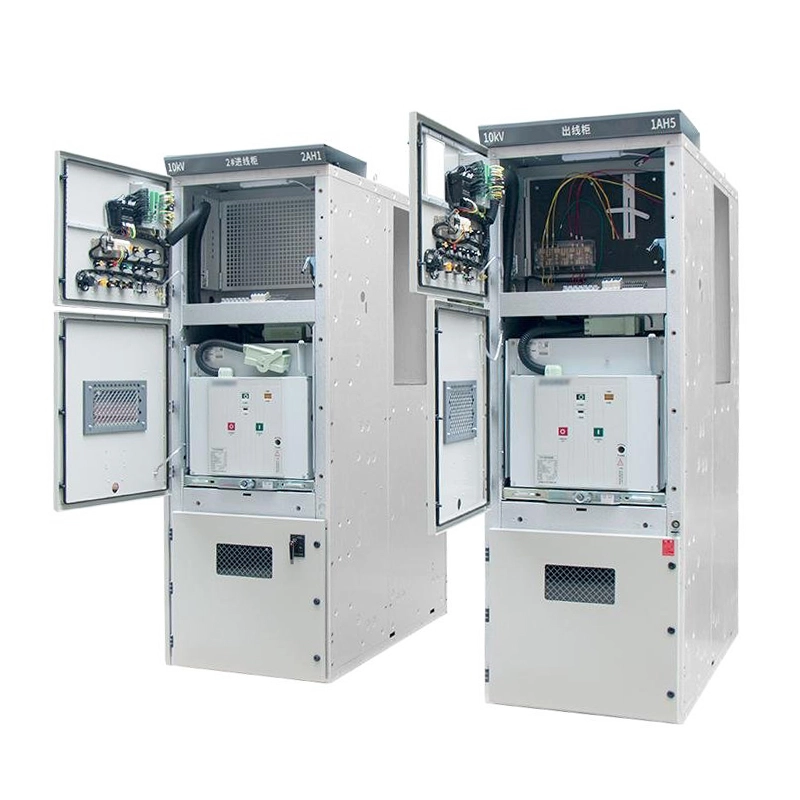

2. ترتيب قاطع دائرة السحب "المثبت في المركز":يتم تثبيت المكونات الأساسية مثل قاطع الدائرة الفراغية ومفتاح العزل على شاحنة قابلة للإزالة (وحدة السحب). عندما تحتاج إلى صيانة، يمكن سحب الشاحنة المعيبة بالكامل واستبدالها بشاحنة احتياطية لاستعادة إمدادات الطاقة بسرعة، مما يقلل بشكل كبير من وقت انقطاع التيار الكهربائي.
3. التشابك الميكانيكي "المنع الخماسي":ومن خلال التشابك الميكانيكي الإلزامي، فإنه يضمن عدم إمكانية إجراء العملية التالية إلا في ظل ظروف محددة. يمكن لهذه الوظيفة أن تمنع بشكل فعال مثل هذه الأخطاء مثل إغلاق أو فتح قاطع الدائرة بشكل غير صحيح، وتحريك الشاحنة للداخل أو للخارج تحت الحمل، وإغلاق مفتاح التأريض عندما تكون الدائرة نشطة، والدخول إلى حجرة حية عن طريق الخطأ، وإغلاق القاطع مع إغلاق مفتاح التأريض. هذا يمكن أن يضمن سلامة الأفراد والمعدات.
4. قناة تخفيف الضغط العلوي:عند حدوث عطل في القوس الداخلي لمجموعة المفاتيح الكهربائية، يتم توجيه الغازات ذات درجة الحرارة العالية والضغط العالي إلى الانطلاق عبر القناة العلوية، مما يقلل المخاطر ويحمي موظفي التشغيل والصيانة.
الهيكل والأبعاد

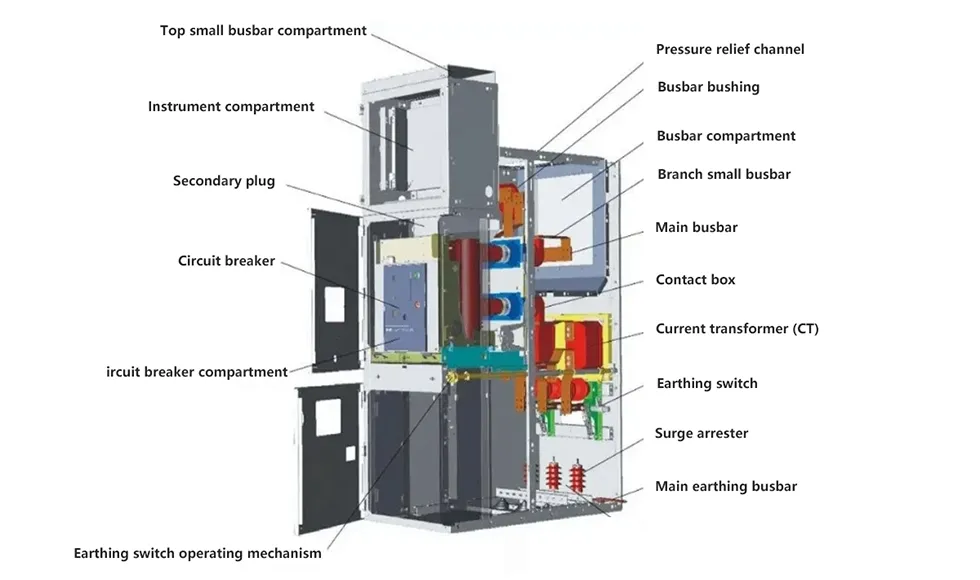

مخطط هيكل KYN28
| تكوين قاطع الدائرة | ZN85 (أو VTK-40.5) | ZN85 (أو VTK-40.5) |
| العرض (مم) | 1400 | 1200 |
| الارتفاع (مم) | 2650 | 2650 |
| العمق (مم) | 2800 | 2600 |
| الوزن (كجم) | 1500 | 1400 |
ما الفرق بين KYN28-40.5 وKYN61-40.5؟
KYN61-40.5: مجموعة المفاتيح الكهربائية KYN61-40.5 أكبر حجمًا، وتتميز بشكل أساسي بمعلمات تيار عالية وعالية، ومصممة خصيصًا لمستويات جهد 40.5 كيلو فولت، وهي تعتمد هيكل شاحنة (سحب) مثبت على الأرض، وهي مصممة لتحمل تيارات عالية وقدرات كسر عالية. إنه بمثابة جهاز توزيع أساسي لعقد الطاقة الكبيرة والحرجة.
KYN28-40.5: سلسلة KYN28-40.5 33KV MV Switchgear ذات الجهد المتوسط تتميز مجموعة المفاتيح الكهربائية ذات الجهد المتوسط بهيكل أكثر إحكاما ويتم استخدامها على نطاق أوسع. إنها تحتوي على هيكل شاحنة السحب الأيقوني المثبت على المركز من سلسلة KYN28، وتتميز بميزات الاكتناز والمرونة. إنه خيار شائع لسيناريوهات التوزيع التقليدية.
| غرض | KYN61-40.5 | KYN28-40.5 |
| نوع شاحنة قواطع دوائر | مثبتة على الأرض: شاحنة أكبر وأثقل، موضوعة على قضبان أرضية في الجزء السفلي من اللوحة | مثبتة في المنتصف: شاحنة مدمجة مثبتة في الارتفاع المتوسط للوحة، مما يجعلها أسهل في التشغيل |
| الأبعاد والوزن | أبعاد ووزن أكبر. الأبعاد النموذجية: 1400 مم (عرض)، 2800 مم (عمق). الوزن الذاتي حوالي 1500 كجم | أكثر إحكاما تشير بعض البيانات إلى عمق يصل إلى 2800 مم؛ أخف قليلاً من KYN61 |
| النطاق الحالي المقدر | أوسع، عادة 630A إلى 4000A | أضيق، عادةً من 630 أمبير إلى 3150 أمبير (ولكن يمكن تخصيصها حتى 4000 أمبير) |
| قدرة الكسر/التحمل | أعلى، عادة 25kA إلى 40kA، ذروة تحمل التيار يصل إلى 100kA | أقل نسبيًا، عادةً من 20 كيلو أمبير إلى 31.5 كيلو أمبير |
| نطاق التطبيق | أكثر تخصصًا، وغالبًا ما تستخدم في المواقف الحرجة مثل الوافدين أو قارنات الحافلات في المنشآت الصناعية الكبيرة ومحطات الطاقة والمحطات الفرعية | أكثر انتشارًا، وهي المعدات السائدة لشبكات التوزيع 10 كيلو فولت و35 كيلو فولت |
| ميزات السيناريو النموذجية | مناسبة للتطبيقات التي تتطلب قدرة تيار عالية وقدرة كسر عالية | مناسبة لسيناريوهات التوزيع التقليدية ذات الطلب العالي على الاكتناز والمرونة والاقتصاد |

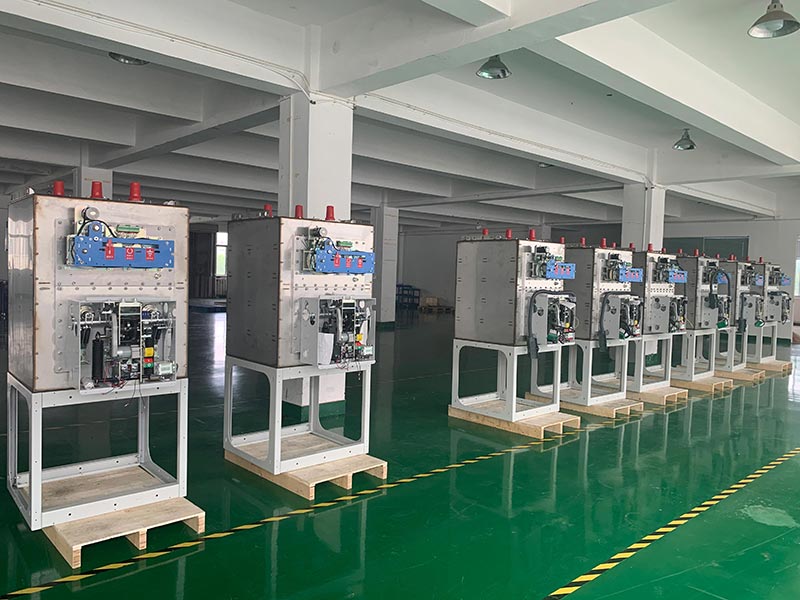

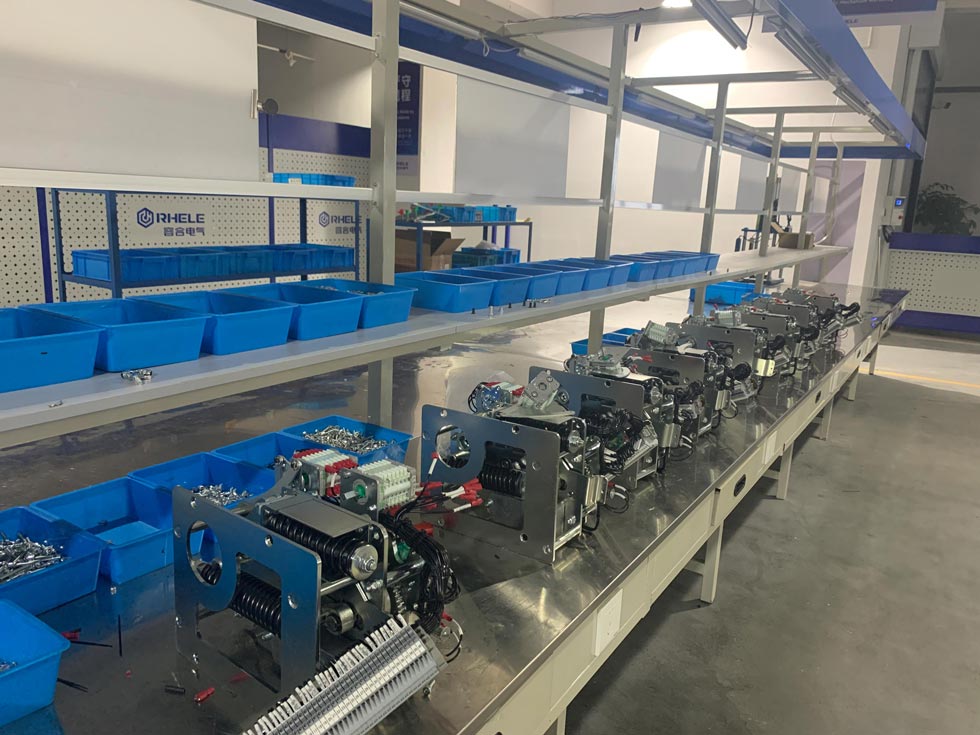

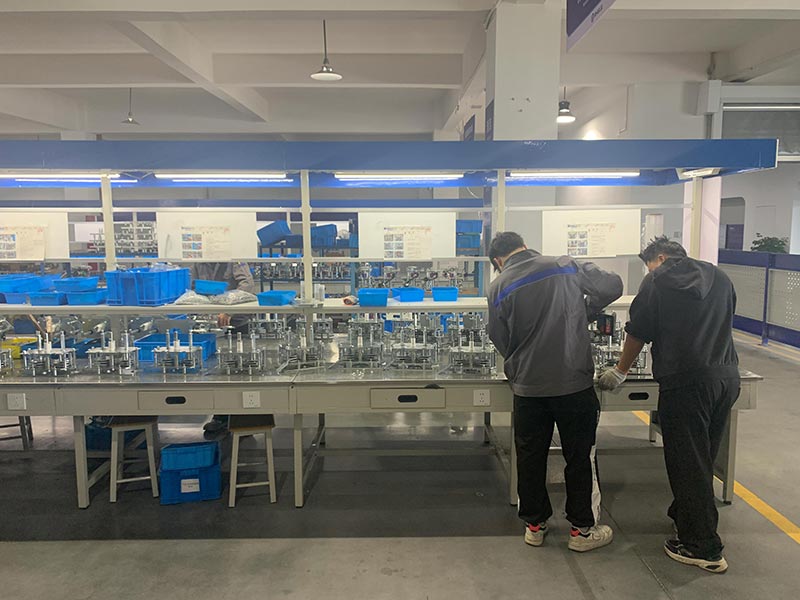

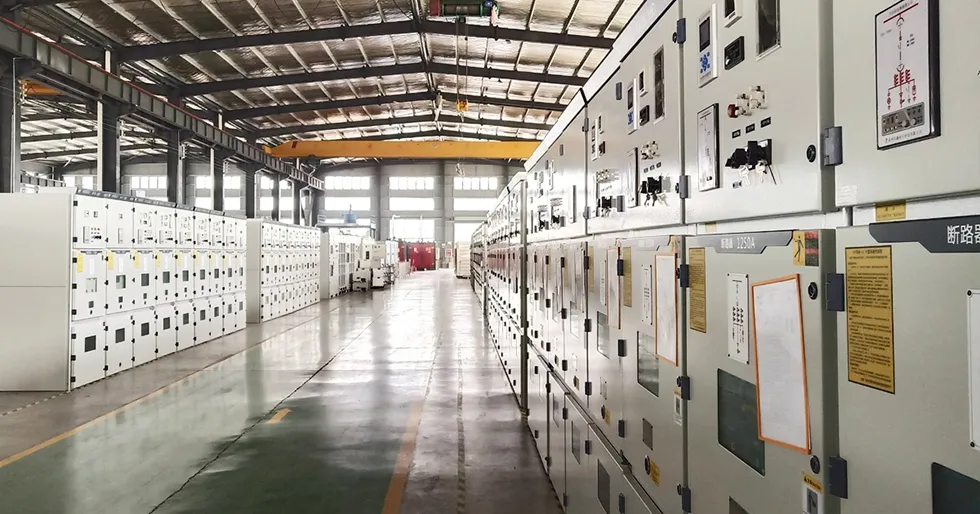

مصنعنا
