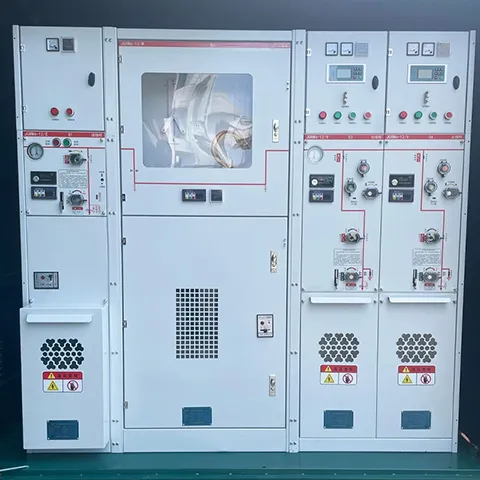

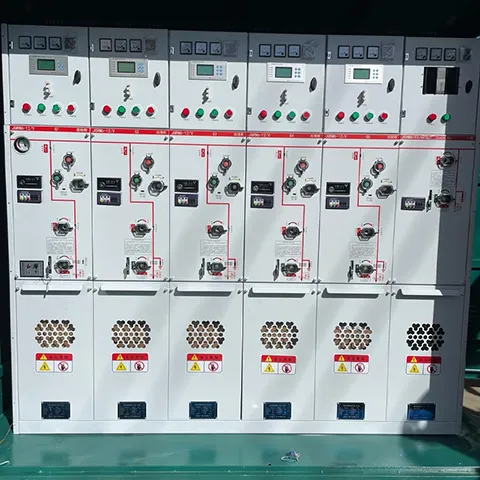

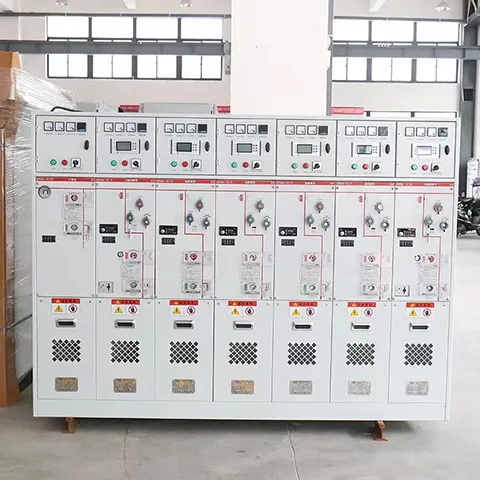

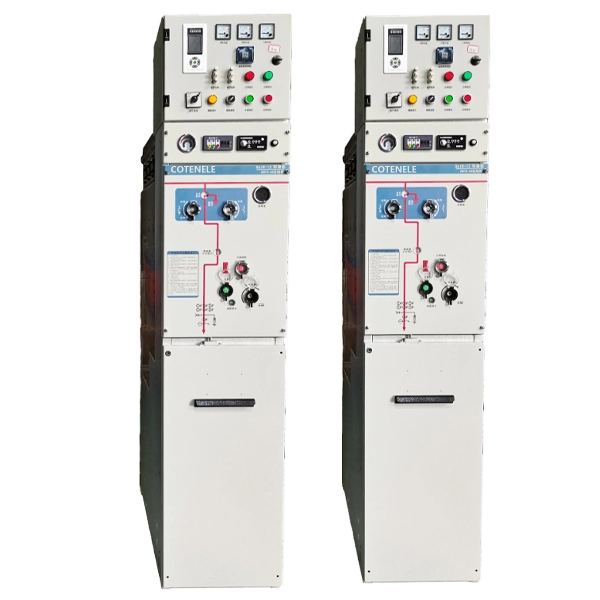

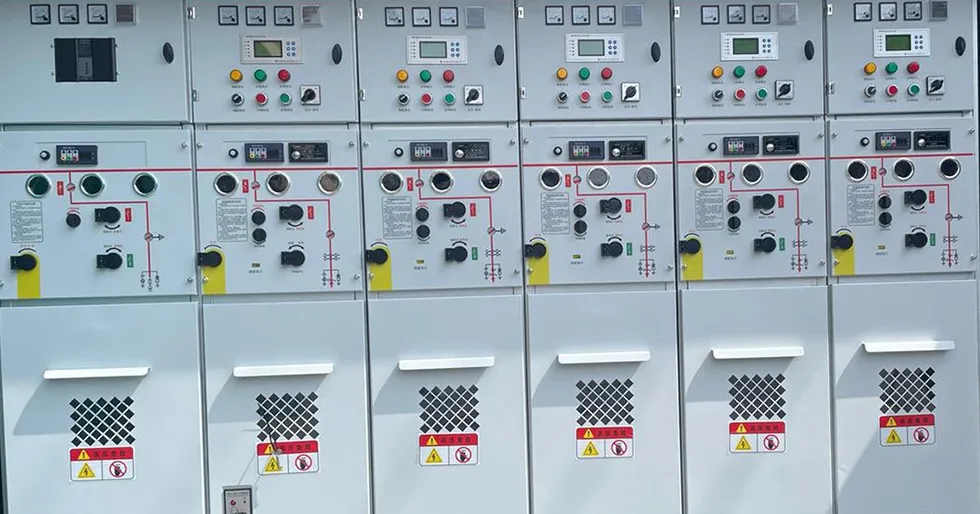

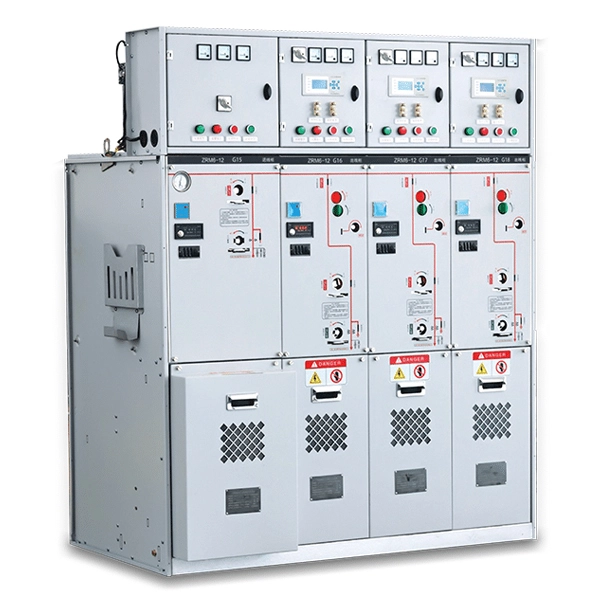

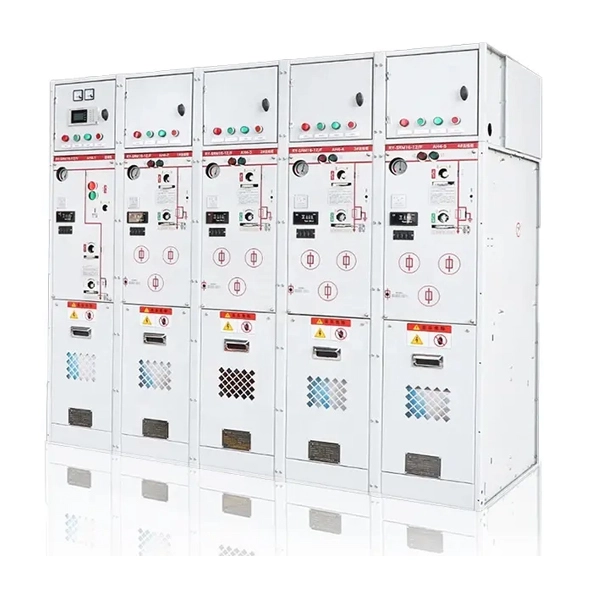

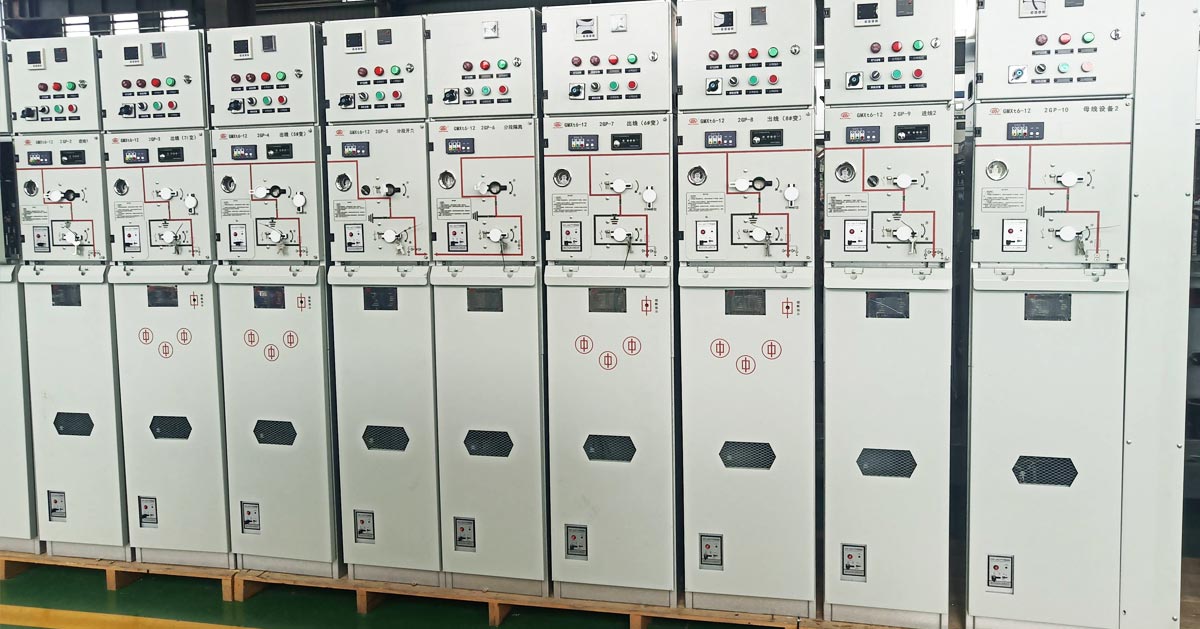

المفاتيح الكهربائية المعزولة بالغاز ذات الجهد المتوسط 11 كيلو فولت
Cotenele هي واحدة من الشركات المصنعة الرئيسية لمعدات توزيع الطاقة في الصين، وتشمل منتجاتنا المفاتيح الكهربائية ذات الجهد المنخفض والمتوسط، والوحدات الرئيسية الحلقية ومكوناتها الأساسية الداخلية. تتميز مجموعة المفاتيح الكهربائية المعزولة بالغاز ذات الجهد المتوسط 11KV بهيكل مدمج، قوي ومتين، ولها أداء آمن ومستقر. تستخدم على نطاق واسع في توزيع الطاقة في المناطق الحضرية والمباني التجارية ومحطات طاقة الرياح والطاقة الشمسية والمواقع الصناعية ذات المساحة المحدودة.
تعد مجموعة المفاتيح الكهربائية المعزولة بالغاز أحد المنتجات الرئيسية لشركة Cotenele. إن مجموعة المفاتيح الكهربائية المعزولة بالغاز ذات الجهد المتوسط 11 كيلو فولت عبارة عن حل صغير الحجم ومغلق بالمعدن لتوزيع الطاقة ذات الجهد المتوسط، حيث يتم إغلاق جميع المكونات الحية، بما في ذلك قواطع الدائرة، وفواصل التوصيل، وقضبان التوصيل، داخل خزان من الفولاذ المقاوم للصدأ محكم الغلق مملوء بالغاز العازل. يوفر هذا التصميم المغلق بالكامل حماية فائقة ضد العوامل البيئية مثل الرطوبة والضباب الملحي والغبار والحيوانات الصغيرة، مما يضمن أداء C-GIS بشكل موثوق حتى في ظل الظروف القاسية.
يستخدم C-GIS على نطاق واسع في شبكات توزيع الطاقة في المناطق الحضرية، والمباني الشاهقة، والمحطات الفرعية تحت الأرض، ومزارع الرياح، ومحطات الطاقة الشمسية، والمرافق الصناعية حيث تكون المساحة محدودة والموثوقية أمر بالغ الأهمية. إن الجمع بين الاكتناز والمتانة وتكلفة دورة الحياة المنخفضة يجعلها الخيار المفضل لأنظمة التوزيع ذات الجهد المتوسط.
تتوافق منتجات C-GIS من Cotenele مع المعايير الوطنية والدولية الرئيسية التالية:
جيجابايت/ت 11022
غيغابايت 3906
إيك 62271-200
إيك 62271-100
المعلمات الفنية للمفاتيح الكهربائية المعزولة بالغاز
| فئة المعلمة | اسم المعلمة | قيمة | ملاحظات |
| الكهربائية الأساسية | الجهد المقنن | 12 كيلو فولت | |
| التردد المقدر | 50/60 هرتز | خياري | |
| التصنيف الحالي | 630~3150 أ | ما يصل إلى 4000A للتصاميم الخاصة | |
| مستوى العزل | 1 دقيقة تردد الطاقة تحمل الجهد (من مرحلة إلى مرحلة وإلى الأرض) |
42 كيلو فولت | فاصل العزل: 48 كيلو فولت |
| دفعة البرق تحمل الجهد (المرحلة- إلى المرحلة والأرض) |
75 كيلو فولت | فاصل العزل: 85 كيلو فولت | |
| مقاومة تردد طاقة الدائرة المساعدة الجهد االكهربى |
2 كيلو فولت | دوائر التحكم والمساعدة | |
| القدرة على التبديل | تصنيف كسر الدائرة القصيرة الحالية | 25/31.5/40 كا | قاطع الدائرة |
| تصنيف قصير الوقت الصمود الحالي / مدة |
20～40 كا/3~4ث | ||
| تصنيف الذروة الصمود الحالي | 50~100 كا | الاستقرار الديناميكي | |
| تصنيف ماس كهربائى صنع الحالي | 50~100 كا | ||
| تيار النقل المقنن (مفتاح الصمامات مزيج) |
1750 أ | ||
| الميكانيكية والختم | الحياة الميكانيكية (قواطع الدائرة) | ≥10,000 عملية | نوع الفراغ |
| الحياة الميكانيكية (مفتاح التحميل) | ≥5,000 عملية | SF₆البخاخة أو فراغ | |
| الحياة الميكانيكية (فاصل/التأريض يُحوّل) |
≥3,000 عملية | مفتاح ثلاثي الأوضاع | |
| الضغط المقدر لغاز SF₆ (مقياس عند 20 درجة مئوية) | 0.02 ~ 0.05 ميجا باسكال | ||
| معدل التسرب السنوي لغاز SF₆ | ≥0.01%～0.1% | الرائدة في الصناعة: .010.01% | |
| الحماية والسلامة | تصنيف حماية مقصورة الغاز | IP67 | محكم الغبار، غمر مؤقت |
| تصنيف حماية الضميمة | IP4X/IP41 | الحماية > 1 مم من المواد الصلبة | |
| مقاومة خطأ القوس الداخلي | 31.5 كا/0.5~1 ثانية | ||
| البيئية الشروط |
درجة الحرارة المحيطة | -25 درجة مئوية ~ +40 درجة مئوية | نطاق أوسع عند الطلب |
| ارتفاع | ≥3000 م | ديراتينغ فوق 1000 متر | |
| الرطوبة النسبية | المتوسط اليومي ≥95% | المتوسط الشهري ≥90% | |
| الأبعاد النموذجية | العرض × العمق × الارتفاع | ~375~600×750~1400×1300~2500 ملم | يختلف حسب التصنيف الحالي |
ما هو مبدأ المفاتيح الكهربائية المعزولة بالغاز؟
مبدأ العمل الرئيسي لمجموعة المفاتيح الكهربائية المعزولة بالغاز ذات الجهد المتوسط 11 كيلو فولت والوحدات الرئيسية الحلقية هو عزل الأجزاء الحية فعليًا عن البيئة الخارجية.
مبدأ العمل: يتم إغلاق الأجزاء الحية من المفاتيح الكهربائية المعزولة بالغاز أو الوحدات الرئيسية الحلقية مثل قواطع الدائرة، والفواصل، وقضبان التوصيل داخل صندوق غاز من الفولاذ المقاوم للصدأ محكم الغلق مملوء بغاز عازل مضغوط، والذي يحل محل الهواء التقليدي باعتباره الوسط العازل، مما يجعل المعدات في مأمن من التأثيرات البيئية.
العزل والإطفاء بالقوس الكهربائي: يوفر الغاز العازل الموجود في صندوق الغاز (على سبيل المثال، SF₆، N₂، الهواء الجاف) عزلًا ممتازًا. عندما تفتح الدائرة، يتم إنشاء قوس، ويقوم قاطع الفراغ بإخماد القوس بكفاءة لضمان الانفصال الآمن.
المكونات الرئيسية: تتكون وحدة C-GIS النموذجية بشكل أساسي من خزان الغاز، وعناصر التبديل (قاطع الدائرة الكهربائية، وفاصل الفصل، وما إلى ذلك)، وآلية التشغيل، بالإضافة إلى حجرة التحكم ذات الجهد المنخفض وحجرة الكابلات.
ما هي مميزات المفاتيح الكهربائية المعزولة بالغاز أو الوحدات الرئيسية الحلقية؟
بالمقارنة مع المفاتيح الكهربائية التقليدية المعزولة بالهواء، فإن المفاتيح الكهربائية المعزولة بالغاز ذات الجهد المتوسط 11KV تتمتع بالعديد من المزايا الهامة.
أولاً، يتمتع الغاز العازل المضغوط بقوة عازلة تبلغ ضعفين إلى ثلاثة أضعاف قوة الهواء، وباستخدام هذا النوع من الغاز مثل SF₆، N₂، يمكن للهواء الجاف أن يحسن أداء العزل بشكل كبير. في مستويات الجهد العالي، تكون هذه الميزة أكثر وضوحًا، حيث تتميز بميزة الحجم الصغير وهذا سيساعدنا على تطوير أجهزة أصغر حجمًا وموفرة للمساحة.
ثانيًا، بالإضافة إلى أداء العزل الممتاز، يمكن للغاز المضغوط أيضًا أن يعزز قدرة إطفاء القوس، مما سيؤدي إلى تحسين أداء كسر الدائرة.
ثالثًا، الهيكل المحكم الغلق تمامًا يمكّن مجموعة المفاتيح الكهربائية نفسها من مقاومة العوامل البيئية الضارة الخارجية مثل التكثيف، والتلوث، والحيوانات الصغيرة، والملوثات الكيميائية. لذلك، يمكنها العمل بشكل موثوق في البيئات القاسية أو الصعبة. في عام 2002، حدث فيضان كبير في نهر إلبه في ألمانيا، ولكن وحدات المفاتيح الكهربائية القابلة للنفخ المغمورة بالمياه استأنفت العمل بسرعة، مما يدل على قدرة التشغيل الموثوقة والآمنة للخزائن المعزولة بالغاز في البيئات القاسية.
بالمقارنة مع AIS التقليدي، يُظهر C-GIS مزايا كبيرة في عدة أبعاد، ولكن لديه أيضًا بعض القيود
ما هي مزايا المنتجات لمجموعة المفاتيح الكهربائية KYN61-40.5؟
| وجه | ج-نظم المعلومات الجغرافية | الجيش الإسلامي للإنقاذ |
| الحجم والبصمة | مضغوط: حوالي 1/3 حجم AIS، مما يوفر مساحة أرضية المحطة الفرعية بشكل كبير. | كبير: يتطلب مساحة كبيرة للتخليص من مرحلة إلى مرحلة ومن مرحلة إلى الأرض. |
| البيئية القدرة على التكيف |
ممتاز: مغلق بالكامل، تصنيف حماية عالي، مقاوم للتكثيف، والتلوث، والضباب الملحي، والحيوانات الصغيرة. مثالي للبيئات القاسية (في الهواء الطلق، والساحلية، والارتفاعات العالية). | ضعيف: هيكل مفتوح، عرضة للظروف البيئية، عرضة لأعطال التكثيف في المناطق الرطبة. |
| تكلفة الصيانة | منخفض جدًا: المكونات الأساسية لا تحتاج إلى صيانة، مما يقلل بشكل كبير من أعمال الفحص والصيانة اليدوية، كما يقلل من تكلفة دورة الحياة. | أعلى: يتطلب التنظيف والفحص والصيانة المنتظمة. |
| أمان | مرتفع جدًا: الأجزاء الحية مغلقة بالكامل، مما يقلل من خطر التعرض لصدمة كهربائية للمشغلين، وسلامة تشغيلية عالية. | معتدل: الأجزاء الحية مكشوفة، مما يشكل مخاطر معينة على السلامة. |
| البيئية الود |
الاتجاه: يتمتع غاز SF₆ التقليدي بقدرة عالية على الاحتباس الحراري، ولكن الغازات الجديدة الصديقة للبيئة (الهواء الجاف، N₂) أصبحت سائدة، مما يتيح الشبكات "الخضراء". | الأفضل: لا توجد انبعاثات غازات الدفيئة. |
| الاستثمار الأولي | أعلى: تؤدي التكنولوجيا المعقدة ودقة التصنيع العالية إلى ارتفاع تكلفة الشراء مقارنة بنظام AIS. | أقل: التكنولوجيا الناضجة، وبأسعار معقولة نسبيا. |
| صيانة راحة |
غير مريح: المكونات الداخلية غير مرئية، ومن الصعب تحديد موقع الأخطاء الداخلية وإصلاحها، مما يؤدي إلى فترات انقطاع أطول. | ملائم: المكونات مرئية، ومن السهل تحديد موقع الأخطاء واستبدالها. |

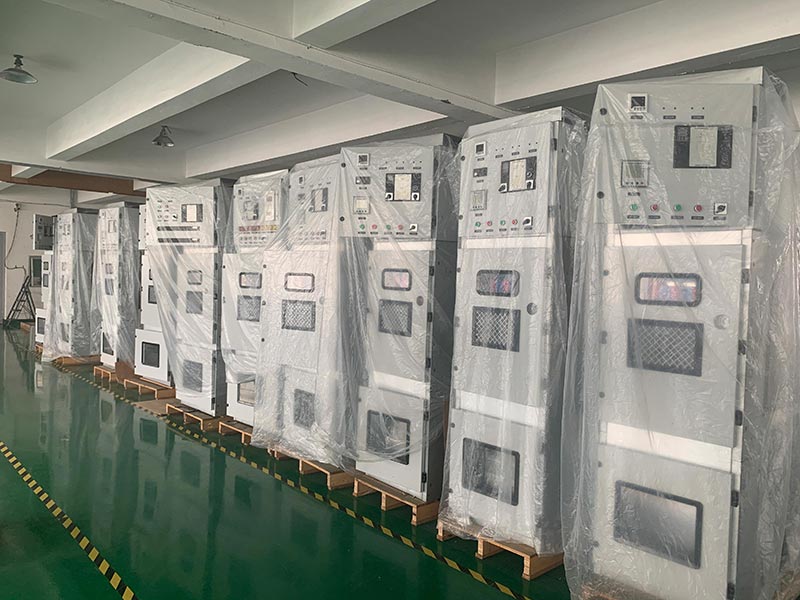

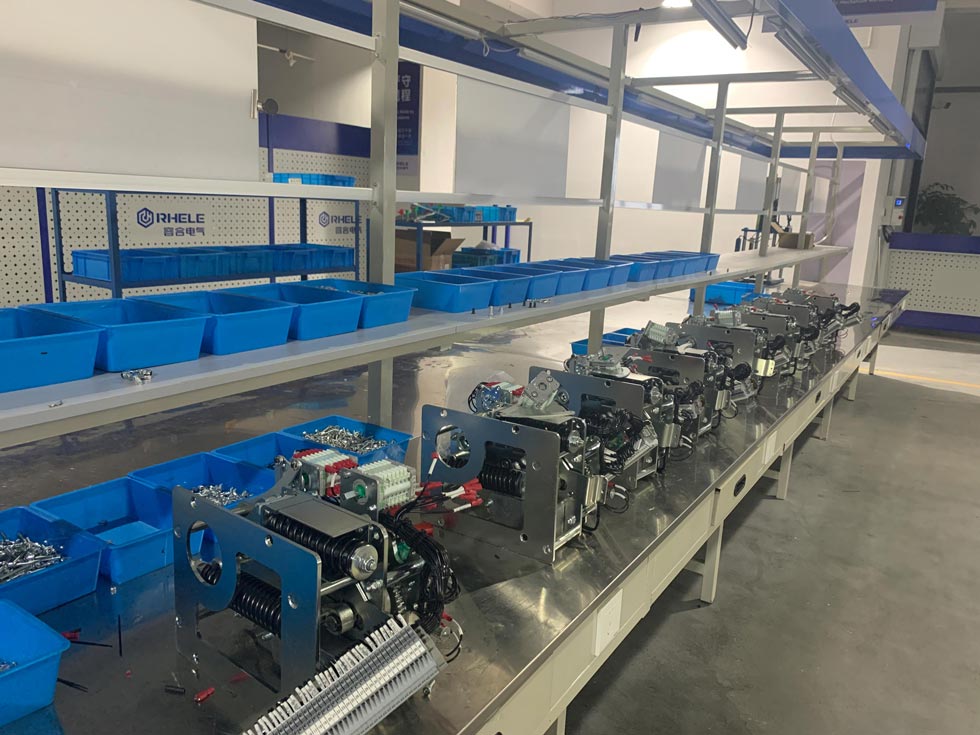

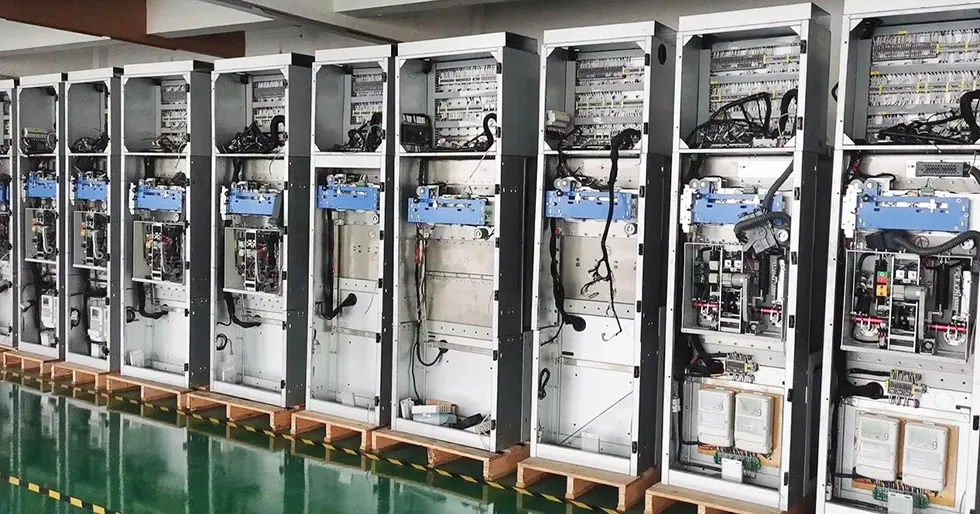

ورشة الإنتاج
