لوحات الجهد المتوسط للوحدة الرئيسية ذات الجهد المتوسط 11 كيلو فولت

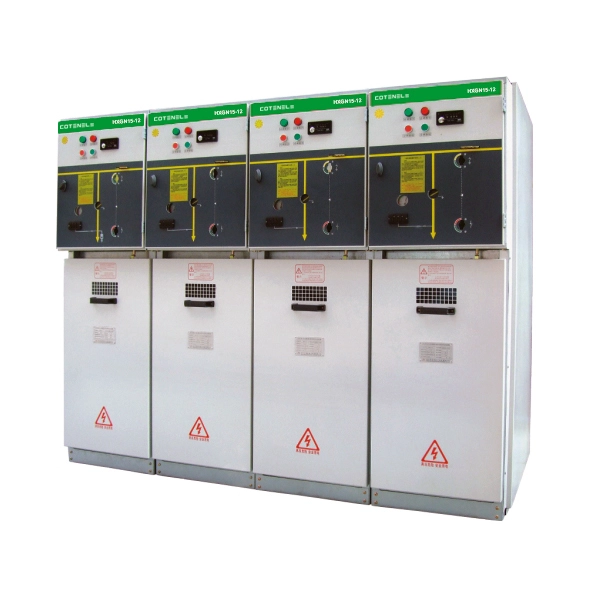

إن لوحات MV للوحدة الرئيسية ذات الجهد المتوسط 11KV عبارة عن مجموعة مفاتيح توزيع مدمجة يتم تركيبها بشكل أساسي في المحطات الفرعية الداخلية أو الخارجية، وعادةً ما تستخدم للتحكم في المحولات. تعد شركة Cotenele أحد الموردين الرئيسيين لشبكة الصين الحكومية وشبكة الطاقة الجنوبية. الوحدات الرئيسية الحلقية التي ننتجها تشمل بشكل رئيسي الوحدات الرئيسية الحلقية الصديقة للبيئة والوحدات الرئيسية الحلقية المعزولة بالغاز. إن HXGN15-12 عبارة عن وحدة RMU المعزولة بالغاز، وتتميز هذه الوحدة الرئيسية الحلقية المعيارية بهيكل بسيط وتشغيل مرن وتشابك موثوق به وسهل التركيب وتركيبة مجانية. إنها مناسبة لمناسبات مثل المطارات والسكك الحديدية التي تتطلب أتمتة عالية لتوزيع الطاقة.

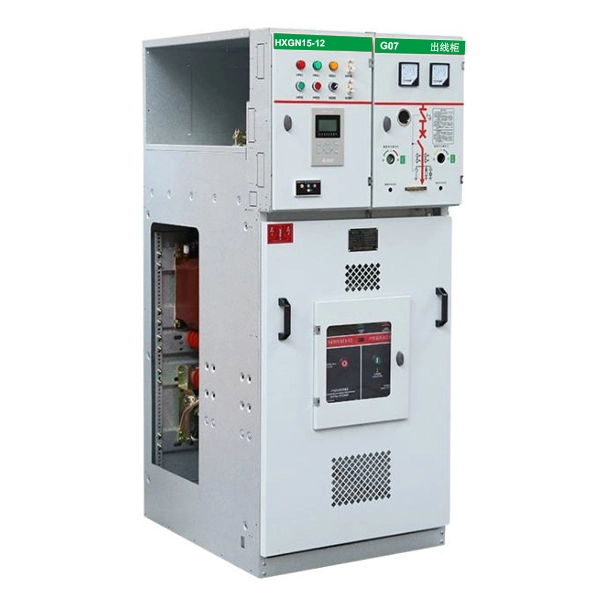

تعد Cotenele واحدة من أهم الشركات المصنعة لوحدات RMU في الصين، حيث تحظى الوحدات الرئيسية ذات الحلقة المدمجة HXGN15-12 التي نقوم بتصنيعها بشعبية كبيرة في السوق. إن لوحات MV للوحدة الرئيسية ذات الجهد المتوسط HXGN15-12 11KV هي وحدة رئيسية حلقية من النوع الثابت ومغلقة بالمعدن، والتي تستخدم عادةً لأنظمة توزيع الطاقة ثلاثية الطور 11 كيلو فولت و50 هرتز. يتميز HXGN15-12 RMU بميزات البناء المعياري مع مقصورات منفصلة لقضيب التوصيل ومجموعة المفاتيح الكهربائية وآلية مصراع تعزل مجموعة المفاتيح الكهربائية عند فتح مفتاح كسر الحمل، مما يضمن الصيانة الآمنة. يوفر مفتاح التحميل من النوع المنتفخ انقطاعًا موثوقًا به، في حين تشتمل آلية التشغيل (اليدوية أو التي تعمل بمحرك) على قفل تعشيقي شامل "خماسي الوقاية". يعمل ترتيبها ثلاثي المراحل من الأمام إلى الخلف على تقليل البصمة. من السهل استبدال المكونات، ولا تمثل الوحدة خطر الحريق أو الانفجار. إنها مناسبة للشبكات الحلقية والتطبيقات الطرفية، بما في ذلك المحطات الفرعية المدمجة.

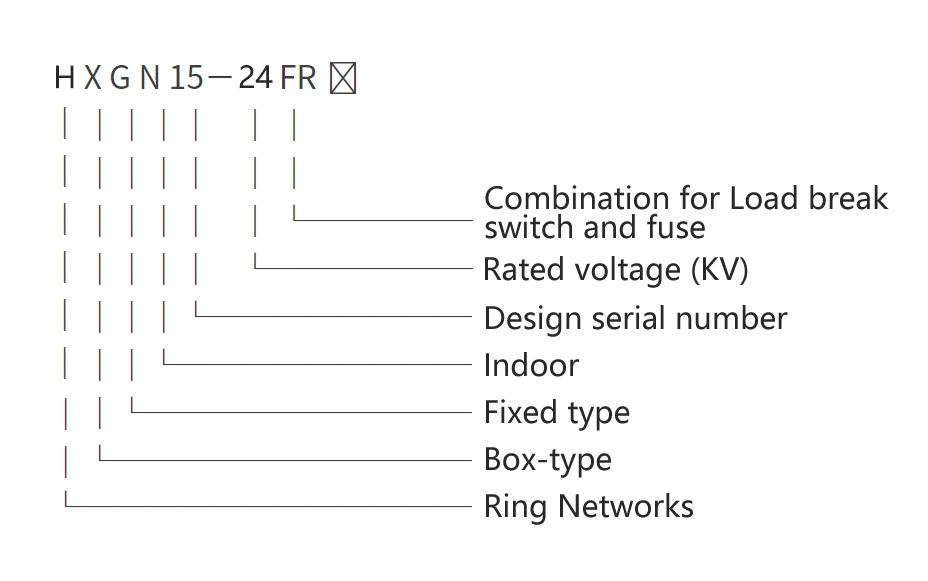

النموذج والمعاني
المعلمات التقنية الرئيسية
| غرض | وحدة | HXGN15-12(و) | HXGN15-12(F،R) |
| الجهد المقنن | كيلو فولت | 11 (12) | 11 (12) |
| التصنيف الحالي | A | 630 | 630 |
| التردد المقدر | هرتز | 50 | 50 |
| تردد الطاقة 1 دقيقة يتحمل الجهد | كيلو فولت | 42 | 42 |
| دفعة البرق تحمل الجهد | كيلو فولت | 75 | 75 |
| الذروة المقدرة تحمل التيار | كا | 50 | 50 |
| تصنيف وقت قصير تحمل التيار | كا | 20 | 20 |
| لا توجد قدرة كسر محول التحميل | كيلو فولت أمبير | 1250 | 1250 |
| إغلاق حلقة كسر التيار | A | ||
| مقاومة الدائرة الرئيسية | μΩ | ≥80 | ≥80 |
| نقل الحالي | A | 1700 | 1700 |
| تصنيف كسر الدائرة القصيرة الحالية | كا | 31.5 | 31.5 |
| تصنيف ماس كهربائى صنع التيار | كا | 50 | 500 |
| درجات الحماية | P3X | P3X |
المعلمات التقنية الرئيسية لـ RMU
| القدرة (كيلو فولت أمبير) | 50 | 100 | 125 | 160 | 200 | 250 | 31.5 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| الصمامات الحالية (أ) | 10 | 16 | 16 | 16 | 20 | 25 | 31.5 | 40 | 50 | 63 | 80 | 80 | 100 |
معلمات محول حماية الصمامات
ظروف العمل
1. درجة الحرارة المحيطة:-25 درجة مئوية ~ +40 درجة مئوية؛
2. الارتفاع:لا يزيد عن 1000م فوق سطح البحر:
3. الرطوبة المحيطة:المتوسط اليومي للرطوبة النسبية ≥ 95%: المتوسط الشهري للرطوبة النسبية ≥ 90%
4. ضغط بخار الماء:المتوسط اليومي للرطوبة النسبية ≥ 2.2 كيلو باسكال؛ المتوسط الشهري للرطوبة النسبية ≥ 1.8 كيلو باسكال؛
5. البيئة المحيطة:لا يوجد حريق أو خطر انفجار أو تلوث خطير أو تآكل كيميائي أو اهتزاز شديد
هيكل المنتج
تتبنى لوحات MV للوحدة الرئيسية لحلقة الجهد المتوسط HXGN15-12 11KV هيكلًا ثابتًا مغلقًا بالمعدن. يتم إنشاء العلبة عادةً من صفائح فولاذية من الألومنيوم المجلفن وتتكون عمومًا من وحدة علوية وحجرة كابل سفلية.
تتكون الوحدة من الأقسام الوظيفية الأربع التالية:
| مقصورة | الموقع والتكوين | الوظيفة الرئيسية |
| مقصورة بسبار | تقع في الجزء العلوي من الوحدة | يحتوي على قضيب التوصيل الرئيسي، الذي يمر عبر الصف بأكمله من المفاتيح الكهربائية لتمكين جمع الطاقة وتوزيعها |
| توافق المفتاح الرئيسي | القسم الأوسط من الوحدة | يحتوي على عنصر التبديل الأساسي، عادةً ما يكون مفتاح تحميل SF6 (مثل FLN36-12D) أو مفتاح تحميل فراغ |
| حجرة الكابلات | القسم السفلي من الوحدة | يوفر مساحة واسعة لوصلات الكابلات، ويمكن أن يستوعبها المكونات مثل مانعات الصواعق والمحولات الحالية |
| توافق الآلية | الجزء العلوي الأمامي للوحدة | يضم آلية تشغيل الزنبرك، وأجهزة التعشيق الميكانيكية، ومكونات التحكم في الجهد المنخفض |
مبدأ العمل
1. مبدأ تبريد القوس للمفتاح الرئيسي
مفتاح فصل الحمل SF6 RMU:يتكون غلاف المفتاح من راتنجات الإيبوكسي ومملوء بغاز SF6، والذي يعمل بمثابة وسط عازل ومخمد للقوس الكهربائي. أثناء عملية الفتح، تقوم آلية من النوع المنتفخ بتوليد تدفق الغاز الذي يطفئ القوس، وهذا يمكن أن يضمن أداء انقطاع مستقر وموثوق.
مفتاح كسر الحمل الفراغي RMU:يستخدم قاطعًا مفرغًا، حيث تعمل قوة العزل الكهربائية العالية للفراغ على إطفاء القوس. يوفر هذا الإصدار مزايا عدم وجود خطر نشوب حريق أو انفجار وعمر كهربائي طويل.
2. مبدأ الحماية لمجموعة التبديل والصمام
يمكن دمج مفتاح التحميل مع الصمامات. عندما ينفجر أي فتيل طور، يقوم المهاجم بتشغيل آلية الربط التي تفتح مفتاح التحميل، مما يوفر انقطاعًا في عملية واحدة لتيار الدائرة القصيرة لحماية المحول.
3. مبدأ إمدادات الطاقة لشبكة الحلقة
يمكن دمج الوحدات الرئيسية الحلقية وتوسيعها بمرونة لتشكيل وحدات إمداد طاقة الشبكة الحلقية. في حالة فشل أحد الخطوط الواردة، يمكن للخط الوارد الآخر الحفاظ على مصدر الطاقة، مما يضمن التشغيل المستمر لفروع المستخدم.

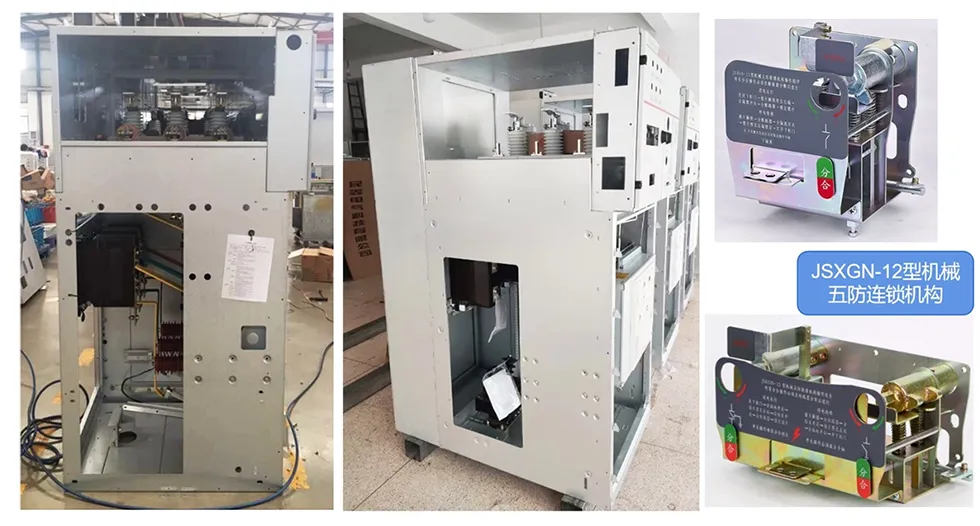

4. آلية تعشيق الأمان
تم تجهيز لوحات MV للوحدة الرئيسية ذات الجهد المتوسط الحلقي 11 كيلو فولت بجهاز تشابك ميكانيكي شامل "خماسي المقاومة". على سبيل المثال، لا يمكن فتح الفتحة إلا بعد فتح مفتاح التحميل وإغلاق مفتاح التأريض؛ لا يمكن إغلاق مفتاح التحميل عندما تكون الفتحة مفتوحة.
لماذا تختار كوتنيل؟
Cotenele International Trade (Wenzhou) Co., Ltd. هي شركة مصنعة ومصدرة تعتمد على التكنولوجيا وتجمع بين مصنع مملوك ذاتيًا تبلغ مساحته 30 ألف متر مربع وسنوات من التراكم التكنولوجي في المكونات الأساسية لمجموعات المفاتيح الكهربائية بقدرة 12 كيلو فولت إلى 40.5 كيلو فولت.
لقد استثمرنا الكثير من الجهد في البحث والتطوير للمفاتيح الكهربائية المعزولة بالغاز، والمفاتيح الكهربائية الصديقة للبيئة، والمفاتيح الكهربائية المعزولة بالهواء، ولدينا أيضًا خط إنتاج كامل يغطي الوحدات الرئيسية الحلقية، والمحطات الفرعية الجاهزة، والمحولات، وقواطع الدائرة، والمفاتيح الكهربائية العازلة، وغيرها من المنتجات. تخدم منتجاتنا القطاعات المطلوبة مثل الطاقة والسكك الحديدية والبتروكيماويات ومترو الأنفاق وبناء البلديات والصلب والفحم.
بدعم من شهادات ISO9001 وISO14001 وISO18001، فإننا ننفذ إدارة تخطيط موارد المؤسسات (ERP) بشكل كامل وحققنا اختراقات رئيسية في حماية البيئة والتصميم المدمج والذكاء والتشغيل الخالي من الصيانة.
تقع في "العاصمة الكهربائية" الصينية (Liushi، Yueqing)، نحن لسنا شركة مصنعة فحسب، بل مورد متكامل عالي الجودة للمكونات الكاملة ذات الجهد المتوسط. فريقنا يتحرك مع الزمن، ملتزمًا بتقديم أفضل المنتجات وأفضل الخدمات. اتصل بنا لتجربة الموثوقية والابتكار والدعم المخلص.

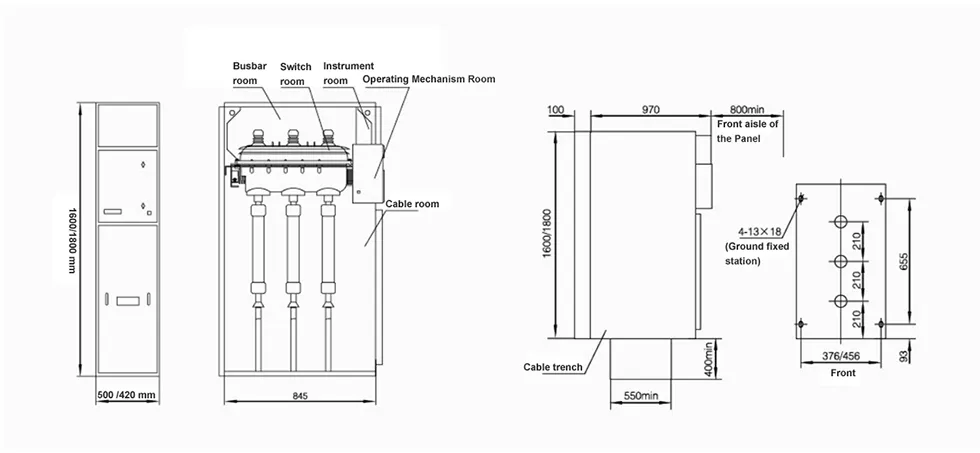

المظهر والأبعاد

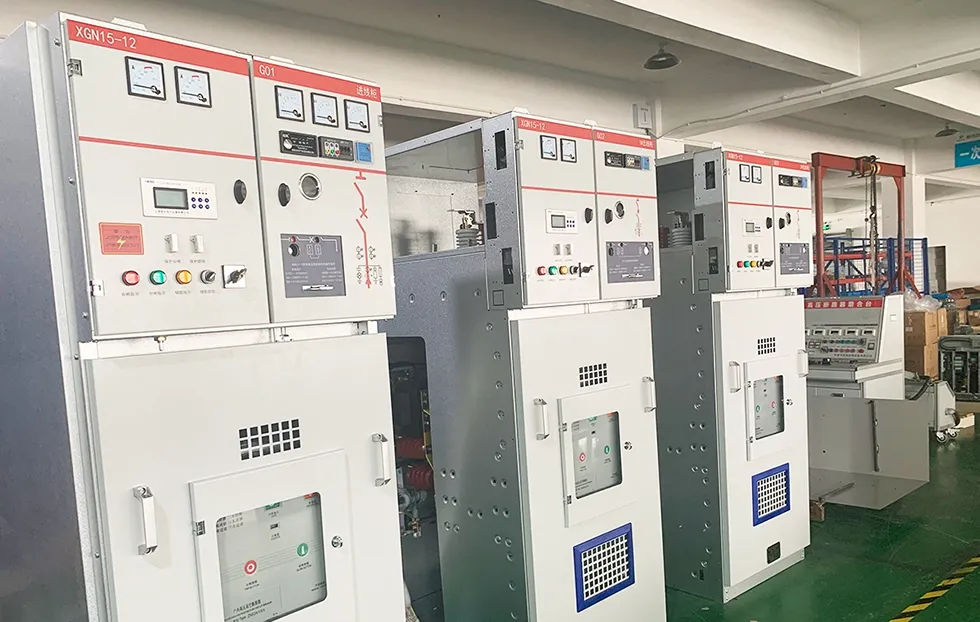

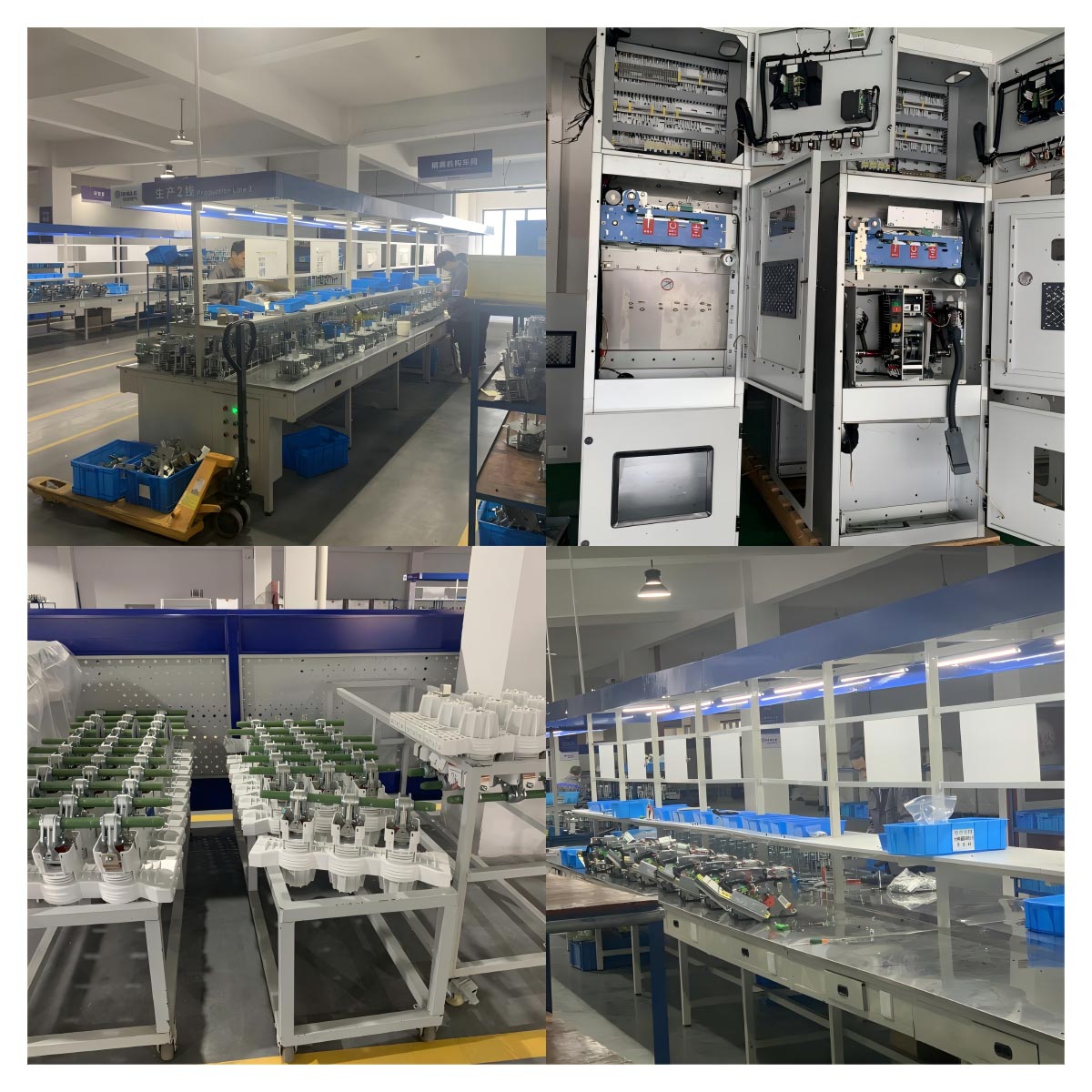

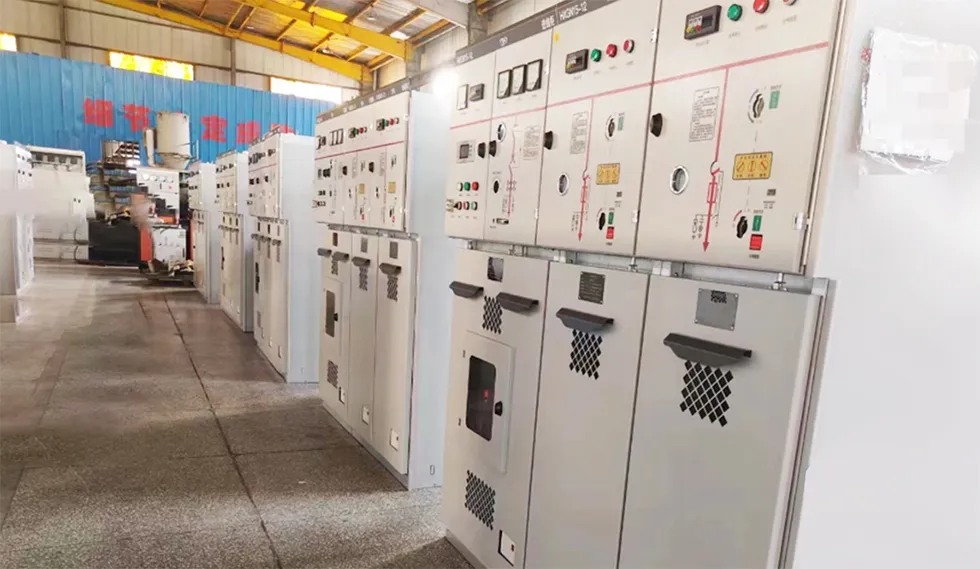

ورشة الإنتاج

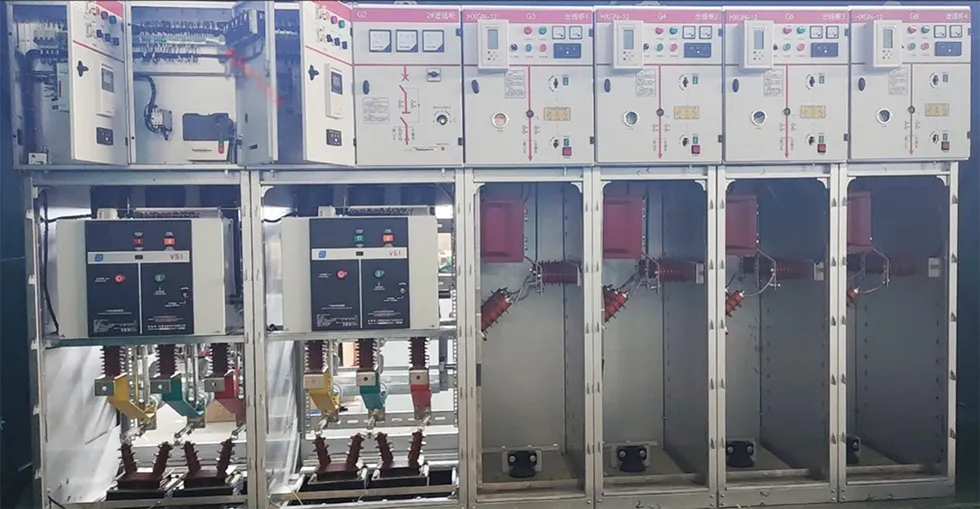

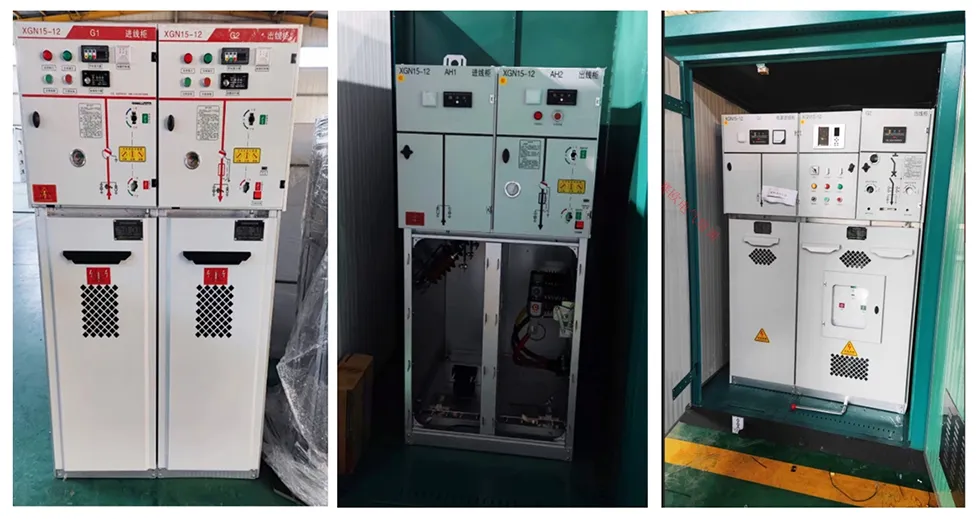

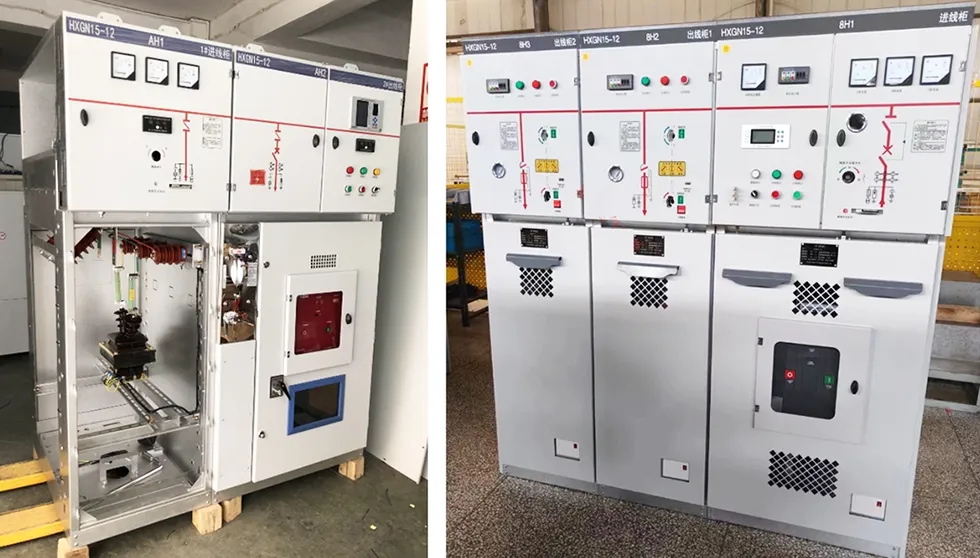

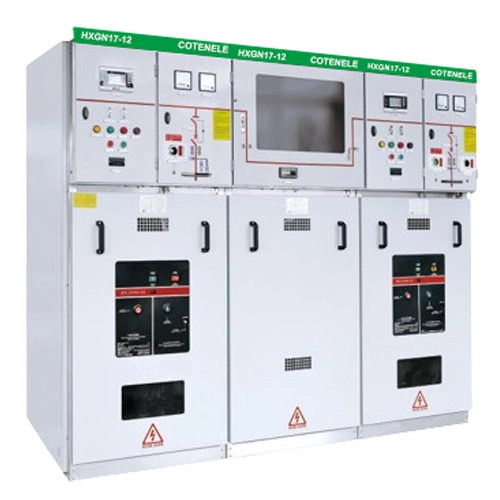

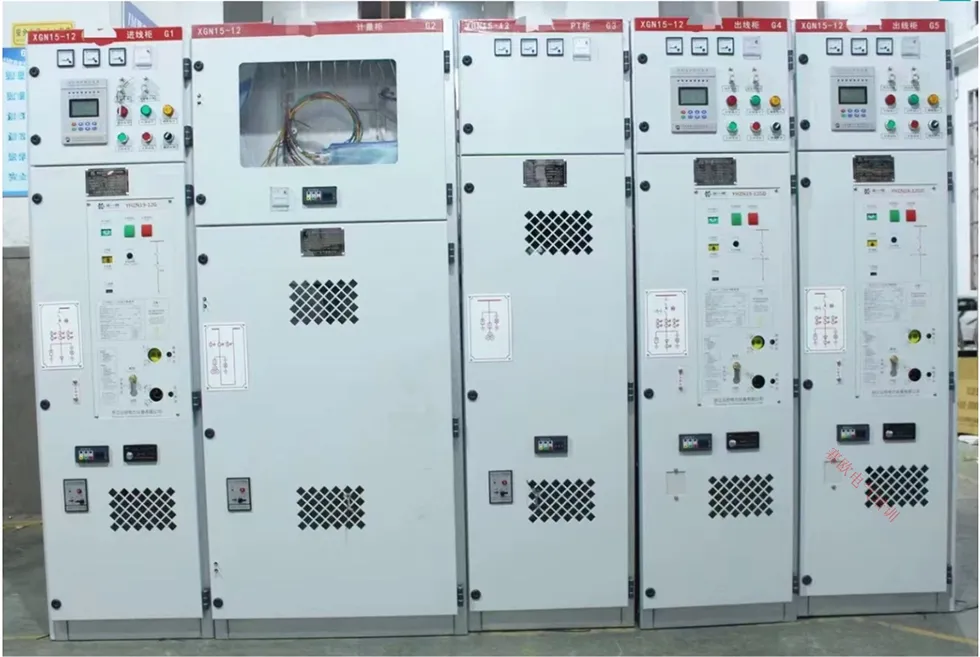

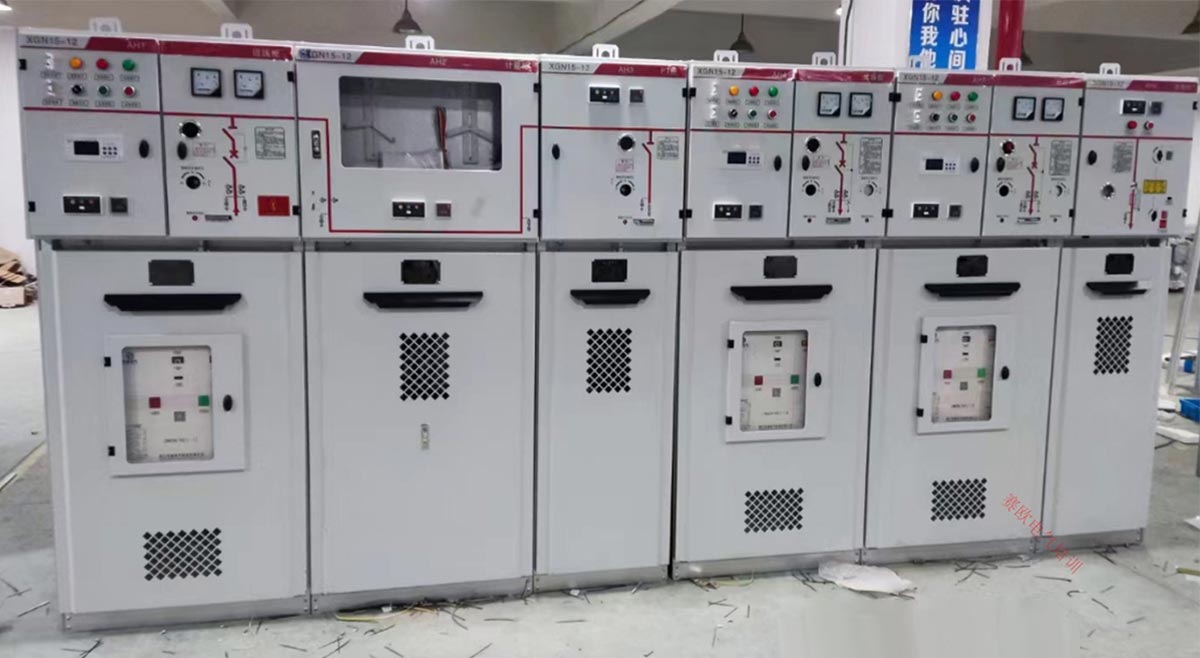

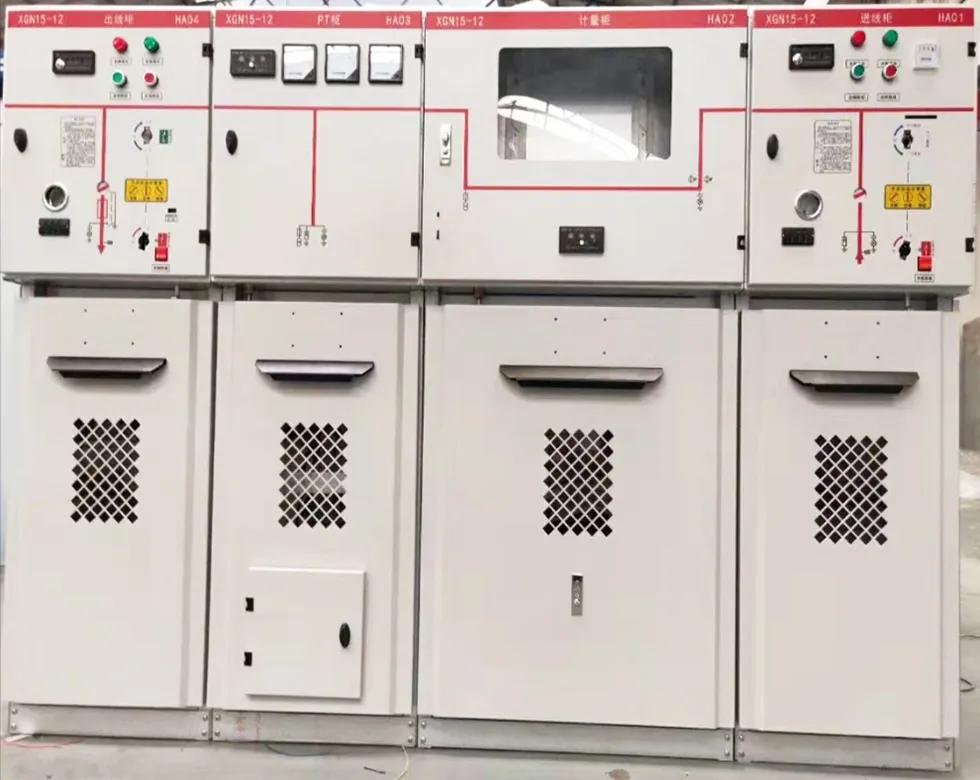

عروض المنتجات
