لوحات المفاتيح الكهربائية ذات الجهد المتوسط 33 كيلو فولت
باعتبارها مُصدرًا رئيسيًا للمفاتيح الكهربائية ذات الجهد المتوسط في الصين، يتم توزيع منتجات Cotenele على نطاق واسع عبر الأسواق العالمية. تم تصميم سلسلة KYN61-40.5 (Z) من سلسلة KYN61-40.5 (Z) لوحات المفاتيح الكهربائية متوسطة الجهد ذات الجهد المتوسط التي تصنعها Cotenele لأنظمة طاقة AC 50 هرتز ثلاثية الطور. يتم استخدامها لتلقي وتوزيع الطاقة الكهربائية في محطات توليد الطاقة والمحطات الفرعية وغرف التوزيع للمؤسسات الصناعية والتعدينية، مع توفير التحكم والحماية والمراقبة للدوائر الكهربائية.
تعد لوحات المفاتيح الكهربائية ذات الجهد المتوسط KYN61-40.5 من سلسلة 33KV عبارة عن حل للمفاتيح الكهربائية الداخلية يستخدم على نطاق واسع لأنظمة نقل وتوزيع الطاقة بقدرة 35 كيلو فولت. تسميتها الكاملة هي "مجموعة المفاتيح الكهربائية المغلفة بالمعدن المدرعة والقابلة للإزالة." Cotenele هي شركة مصنعة موثوقة وذات خبرة لهذا النوع من المعدات.
تُستخدم مجموعة المفاتيح الكهربائية KYN61-40.5 بشكل أساسي للتحكم والحماية ومراقبة الدوائر الكهربائية في أنظمة نقل وتوزيع الطاقة. تتميز بالتكنولوجيا الناضجة، والسلامة التشغيلية العالية، والأداء المثبت، ويتم تطبيقها على نطاق واسع في محطات الطاقة، والمحطات الفرعية، وشبكات توزيع الطاقة الصناعية والتعدينية.
تتوافق مجموعة المفاتيح الكهربائية هذه مع المعايير التالية:
GB 3906 - مجموعة المفاتيح الكهربائية المغلفة بالمعدن بقدرة 3–35 كيلو فولت
GB/T 11022 — المتطلبات الفنية العامة لمعدات التحكم والمفاتيح الكهربائية ذات الجهد العالي
IEC 62271-200 — مجموعة المفاتيح الكهربائية ومعدات التحكم المغلقة بالمعدن للتيار المتردد للجهود المقدرة التي تزيد عن 1 كيلو فولت وما يصل إلى 52 كيلو فولت

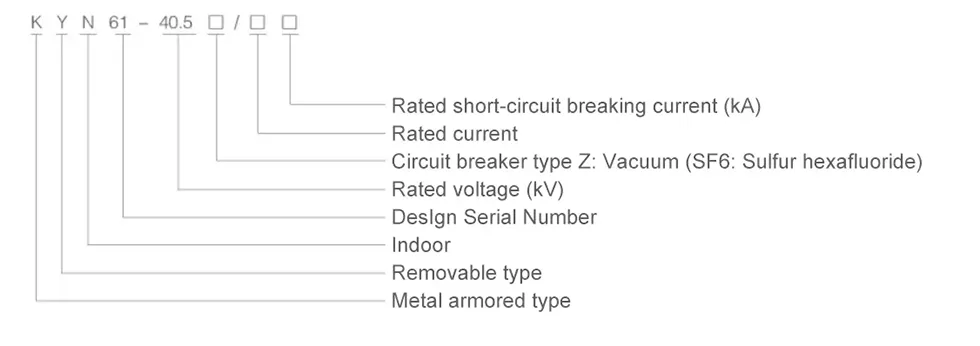

النموذج والمعاني
المعلمات التقنية الرئيسية
| غرض | وحدة | المعلمات التقنية | |
| الجهد المقنن | كيلو فولت | 40.5 | |
| مستوى العزل المقدر | دفعة البرق تحمل الجهد (موجة كاملة) | كيلو فولت | 185 |
| تردد الطاقة يتحمل الجهد (1 دقيقة) | 95 | ||
| التردد المقدر | هرتز | 50 | |
| التصنيف الحالي | A | 630;1250;1600;2000 | |
| تصنيف وقت كسر ماس كهربائى | تردد الطاقة يتحمل الجهد (1 دقيقة) | كيلو فولت | 20、25、31.5 |
| تصنيف إغلاق الدائرة القصيرة (الذروة) | كيلو فولت | 50、63、80 | |
| تصنيف الاستقرار الديناميكي الحالي (قيمة الذروة) | كيلو فولت | 50、63、80 | |
| تيار الاستقرار الحراري 4s (القيمة الفعالة) | كيلو فولت | 20、25、31.5 | |
| فئة الحماية من الضميمة | خزانة قاطع الدائرة الكهربائية | مم | IP4X |
| الأبعاد (العرض*العمق*الارتفاع) | خزانة قاطع الدائرة الكهربائية SF6 | 1400×2200×2600 | |
المعلمات التقنية الرئيسية لـ KYN61-40.5
| غرض | وحدة | المعلمات التقنية | ||
| ZN85A-403AH3 SF1/SF2 | ||||
| الجهد المقنن | كيلو فولت | 40.5 | ||
| مستوى العزل المقدر | دفعة البرق تحمل الجهد (موجة كاملة) | كيلو فولت | 185 | |
| تردد الطاقة يتحمل الجهد (1 دقيقة) | 95 | |||
| التردد المقدر | هرتز | 50 | ||
| التصنيف الحالي | A | 1250;1600;2000 | 630;1250;2500 | |
| تصنيف وقت كسر ماس كهربائى | كيلو فولت | 20、25、31.5 | 25、31.5 | |
| تصنيف إغلاق الدائرة القصيرة (الذروة) | كيلو فولت | 50、63、80 | 63、80 | |
| تصنيف الاستقرار الديناميكي الحالي (قيمة الذروة) | كيلو فولت | 50、63、80 | 63、80 | |
| تيار الاستقرار الحراري 4s (القيمة الفعالة) | كيلو فولت | 20、25、31.5 | 25、31.5(3ث) | |
| وقت الافتتاح | آنسة | 36 ~ 60 | ≥45 | |
| وقت قريب | آنسة | 40 ~ 90 | ≥75 | |
| تسلسل التشغيل المقدر | O-0.3S-CO-180S-CO | |||
المعلمات التقنية الرئيسية لـ KYN61-40.5
ظروف العمل
1. درجة حرارة الهواء المحيط:يجب أن تكون درجة الحرارة القصوى +40 درجة مئوية، وتكون درجة الحرارة الدنيا -10 درجة مئوية.
2. الارتفاع:يجب ألا يتجاوز موقع التثبيت 100 متر فوق مستوى سطح البحر.
3. الرطوبة النسبية المحيطة:أن لا تزيد قيمة المتوسط اليومي عن 95%، وأن لا يزيد المتوسط الشهري عن 90%.
4. الظروف الجوية المحيطة:المعدات غير مخصصة للمواقع التي توجد بها مواد قابلة للتآكل، أو تلوث شديد، أو غازات قابلة للاشتعال، أو اهتزازات شديدة.
5. الظروف الزلزالية:في حالة حدوث زلزال، يجب ألا تتجاوز شدته 8 درجات.
ما هي تطبيقات المفاتيح الكهربائية KYN61-40.5؟
يتم استخدام سلسلة KYN61-40.5 من لوحات المفاتيح الكهربائية ذات الجهد المتوسط 33KV على نطاق واسع في:
1. محطات توليد الطاقة ومحطات الشبكة الفرعية (الأكثر شيوعًا)
2. المؤسسات الصناعية والتعدينية (المعادن والبتروكيماويات ومناجم الفحم والأسمنت وصناعة السيارات وغيرها)
3. مشاريع الطاقة المتجددة (محطات الطاقة الكهروضوئية، مزارع الرياح – في محطاتها الفرعية أو محطات التوزيع)
4. البنية التحتية (المطارات، المستشفيات، المباني الشاهقة، المجمعات التجارية الكبيرة)
5. التطبيقات الخاصة (مواقع التشغيل المتكررة)
ما هي مزايا المنتجات لمجموعة المفاتيح الكهربائية KYN61-40.5؟
سلامة عالية:مدرعة معدنية بالكامل ومجزأة، ومجهزة بنظام تشابك شامل "خماسي الحماية" لمنع سوء التشغيل وضمان سلامة الأفراد والمعدات. تحتوي كل حجرة وظيفية على قناة مستقلة لتخفيف الضغط لتوجيه أعطال القوس بعيدًا عن المشغل.
موثوقية عالية:عمر تصميم طويل؛ يمكن للمكونات الرئيسية مثل قاطع الدائرة ومفتاح التأريض تحقيق عشرات الآلاف من العمليات الميكانيكية.
التكوين المرن:متوافق مع العديد من العلامات التجارية الرئيسية لقواطع الدائرة الكهربائية (مثل ZN85 المحلية، وABB VD4، وما إلى ذلك) لتلبية متطلبات المستخدم المختلفة. يدعم العديد من أنظمة الأسلاك الرئيسية (إدخال/خروج الكابل، إدخال/خروج الخط العلوي، إلخ.).
كيفية شراء لوحات المفاتيح الكهربائية ذات الجهد المتوسط 33KV؟
يرجى تقديم هذه المعلومات أدناه قبل الطلب:
1. الرسم التخطيطي ذو الخط الواحد لمخطط الدائرة الرئيسية، والتطبيق المقصود منه، والتكوين المحدد للدائرة الرئيسية، والمخطط الأرضي لغرفة المفاتيح الكهربائية، ورسومات الترتيب والتخطيط للمعدات، سيكون من الأفضل أن تتمكن من تقديم التفاصيل وثائق متطلبات المشروع.
2. متطلبات وظائف التحكم والقياس والحماية لمجموعة المفاتيح الكهربائية، بالإضافة إلى متطلبات المعدات المغلقة وأجهزة التشغيل الآلي الأخرى.
3. تسمية النوع والمواصفات الفنية وكمية كل مكون كهربائي مستخدم في مجموعة المفاتيح الكهربائية.
4. إذا كان جسر قضيب التوصيل مطلوبًا بين وحدات المفاتيح الكهربائية أو لخزانة الخط الوارد، فيجب توفير البيانات التفصيلية التالية: قدرة حمل التيار المقدرة لجسر قضيب التوصيل، وامتداده، وارتفاعه فوق الأرضية.
5. إذا كان سيتم استخدام مجموعة المفاتيح الكهربائية في ظل ظروف بيئية خاصة، فيجب تحديد هذه الظروف بالتفصيل عند تقديم الطلب.
6. يجب مناقشة أي متطلبات خاصة أخرى والاتفاق عليها مع شركتنا.

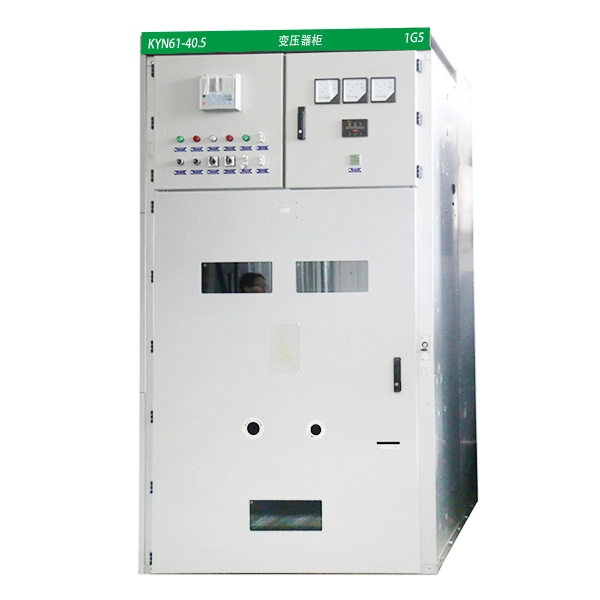

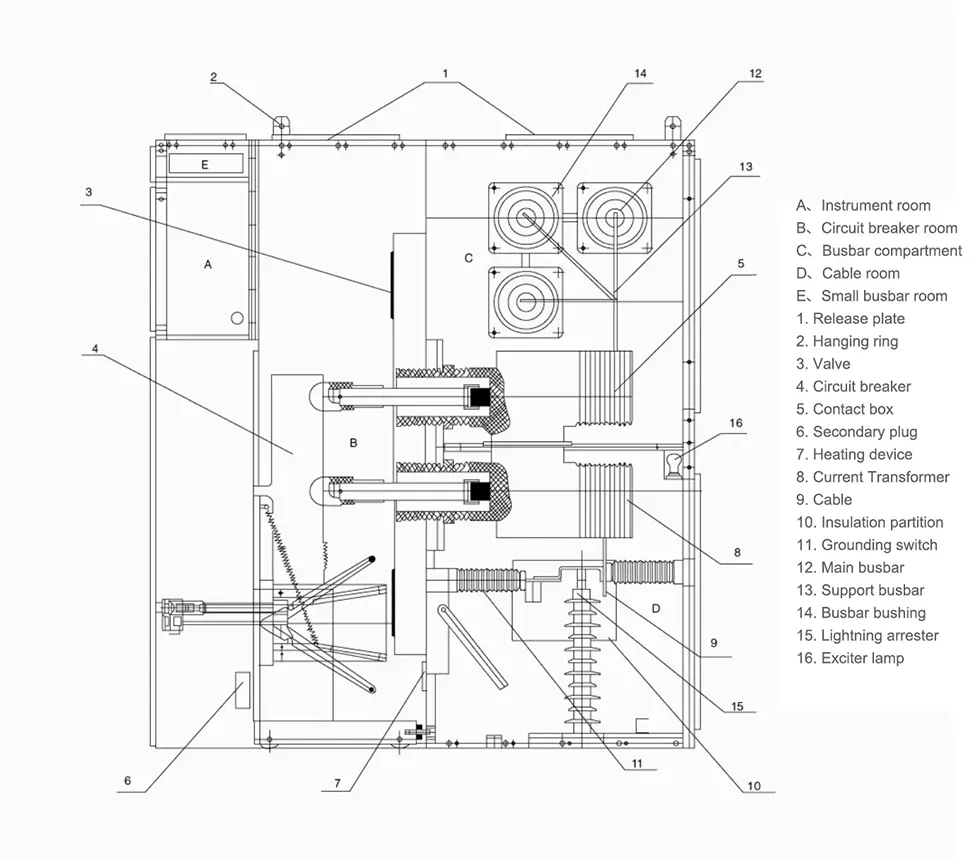

المظهر والأبعاد

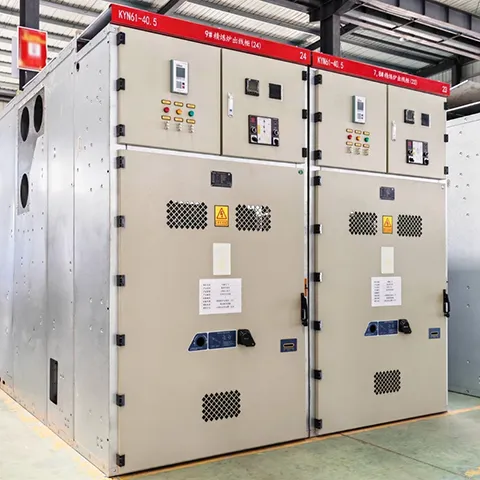

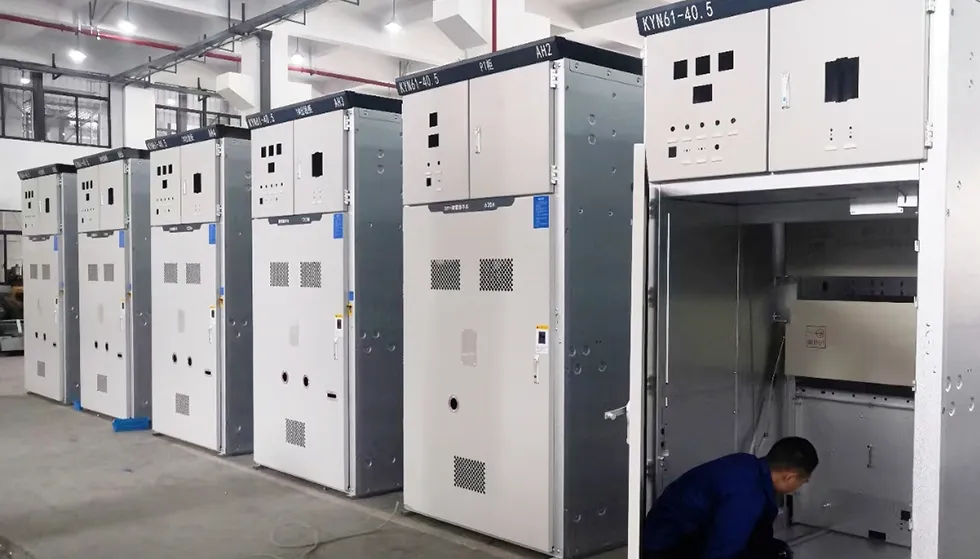

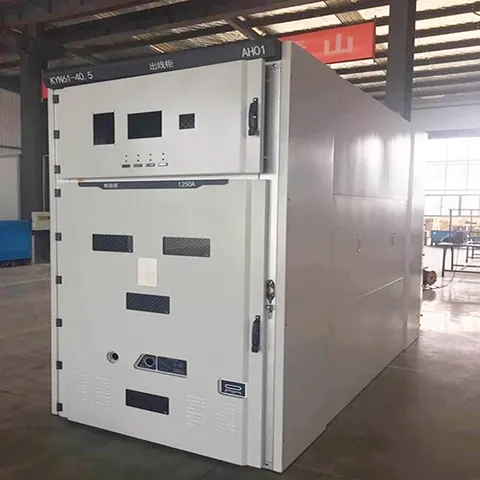

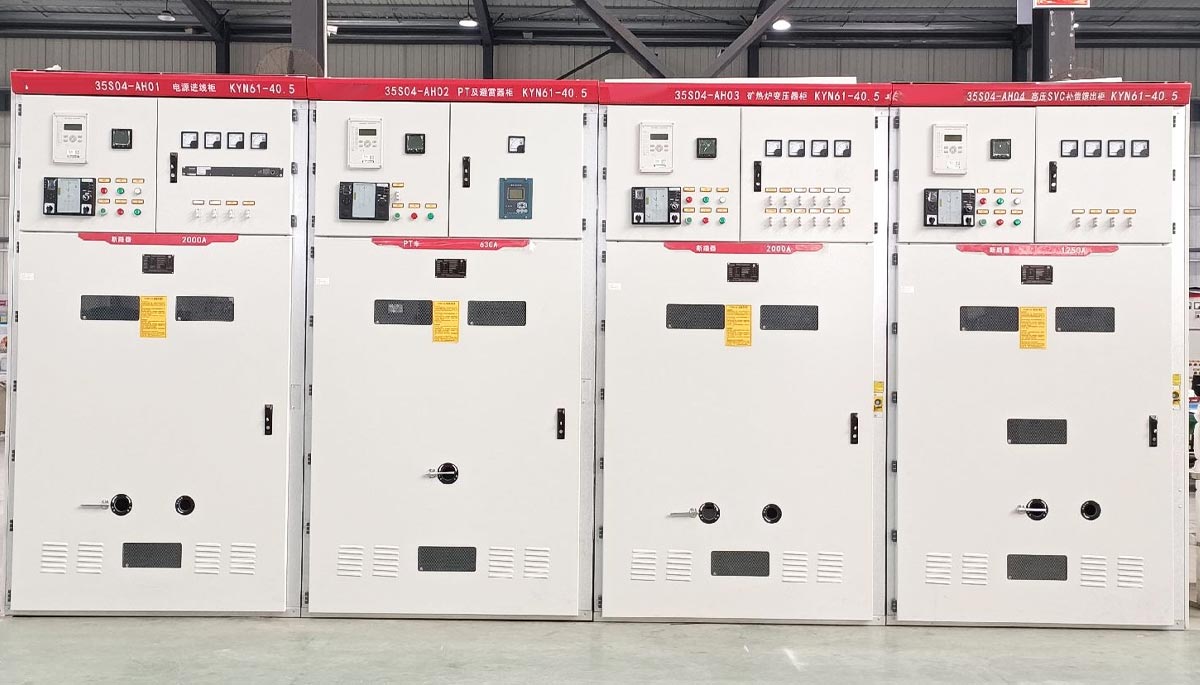

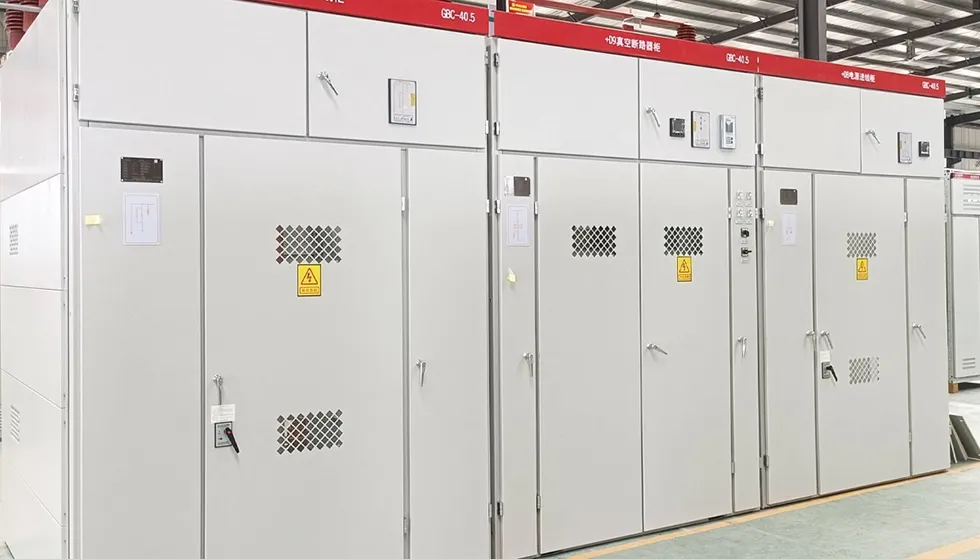

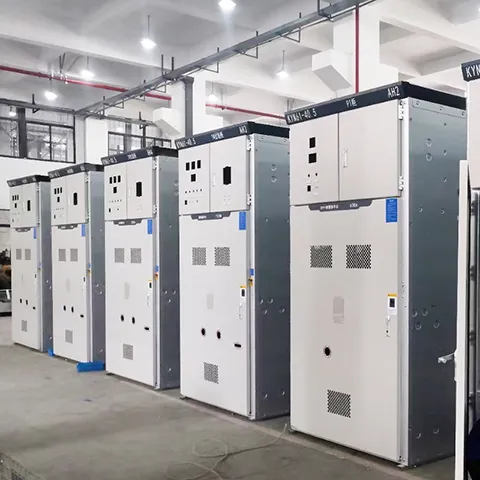

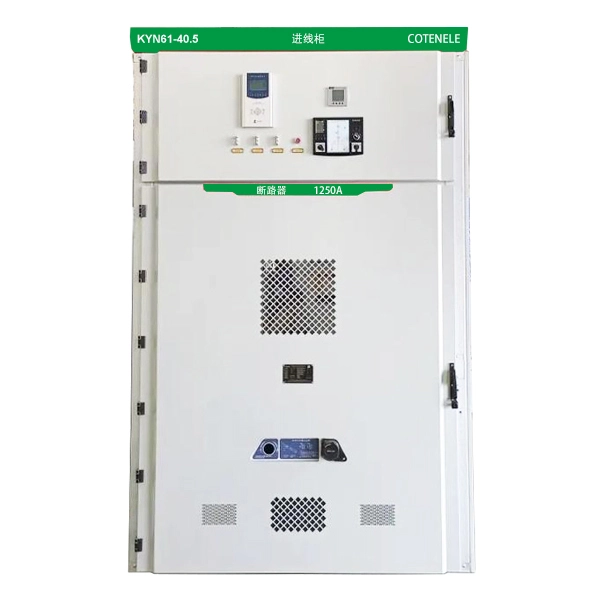

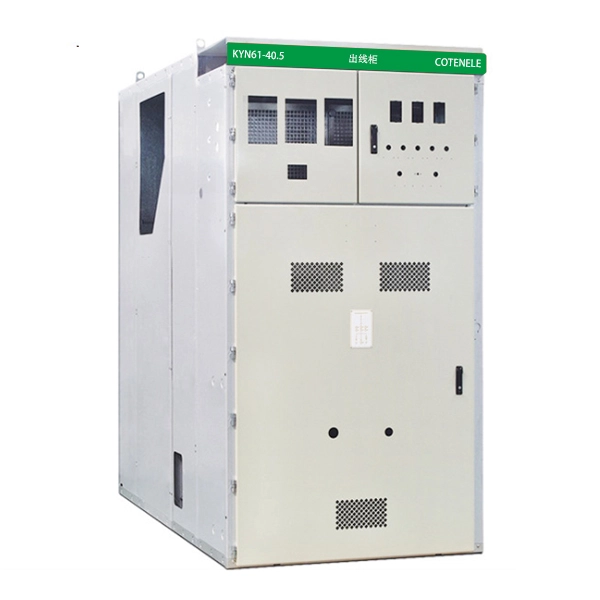

عروض المنتجات

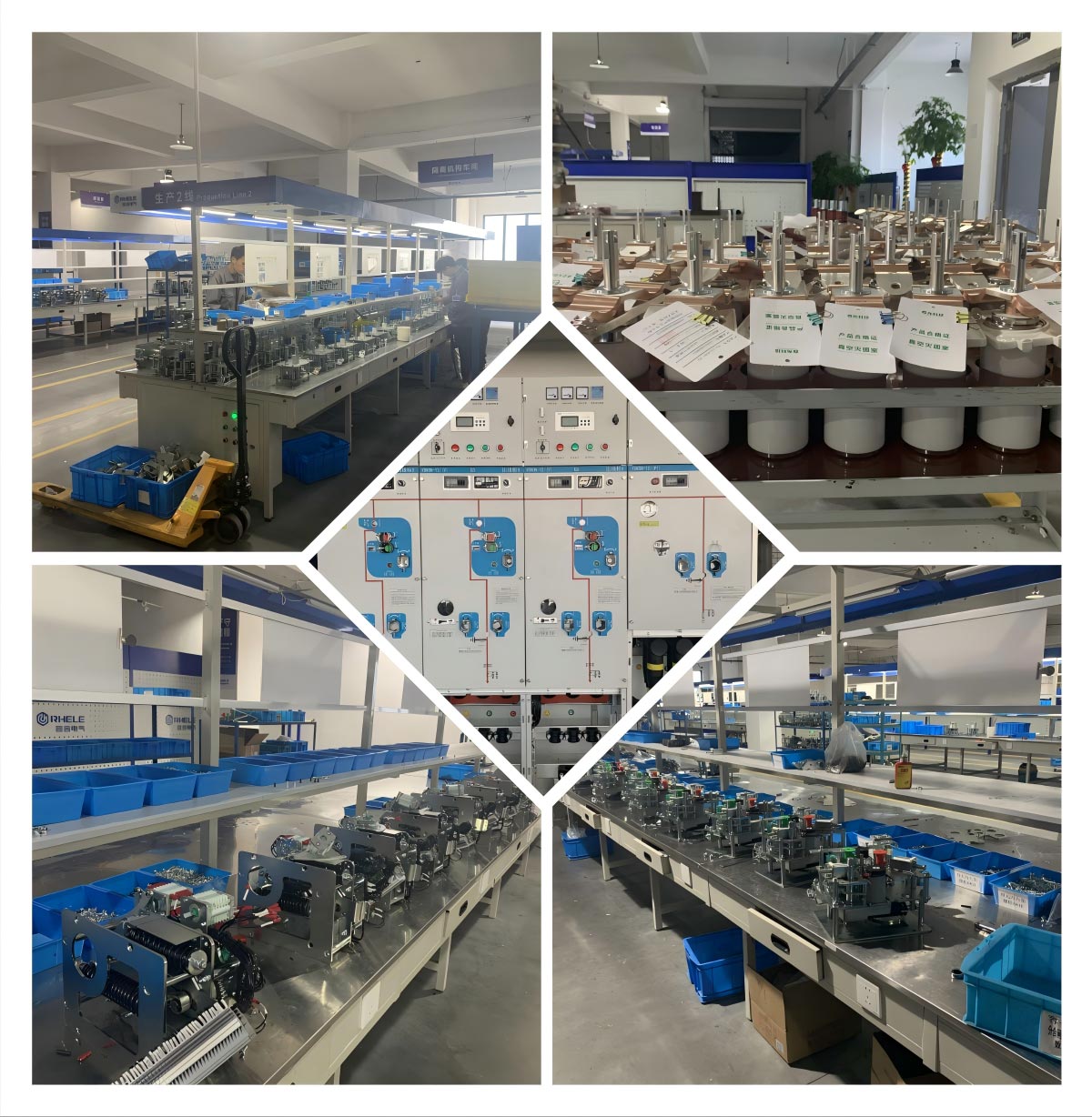

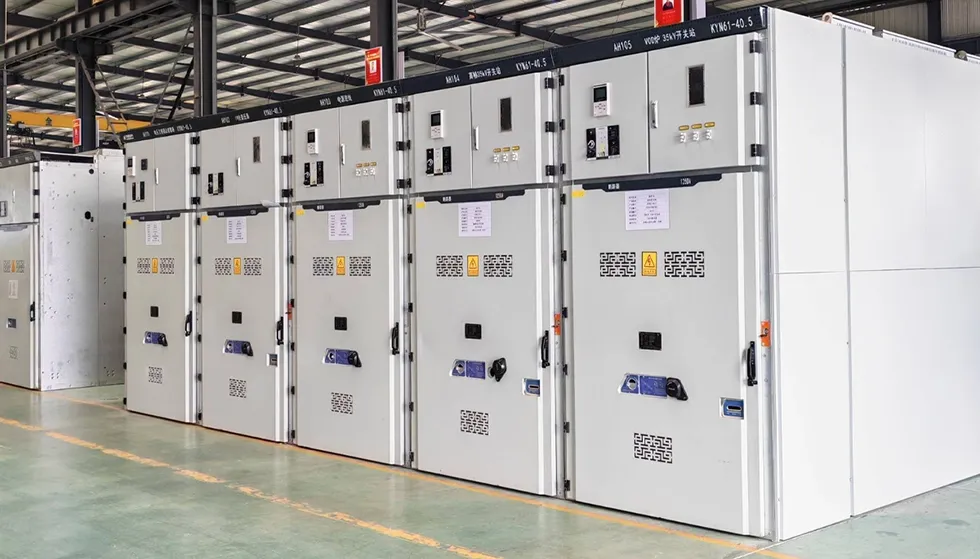

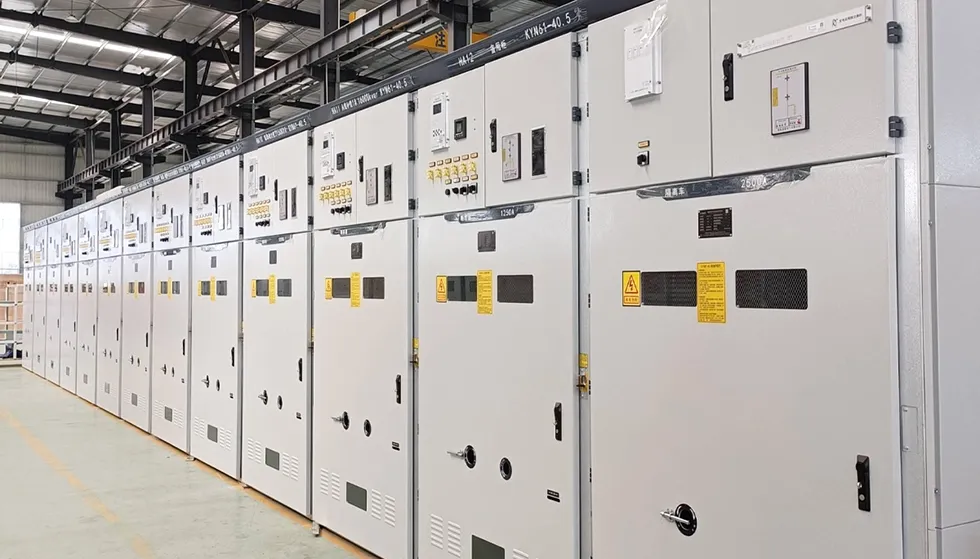

ورشة عمل لدينا
