آلية تشغيل قاطع الدائرة الكهربائية RMU 11KV

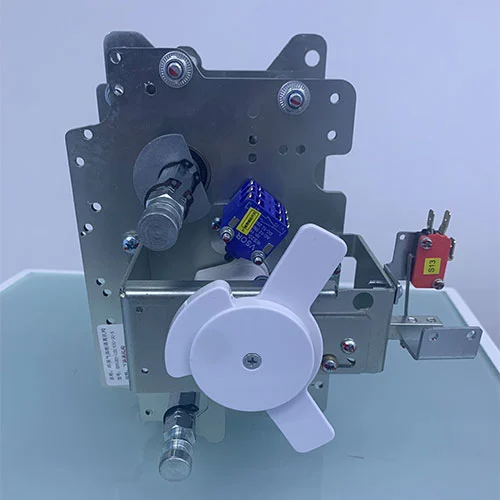

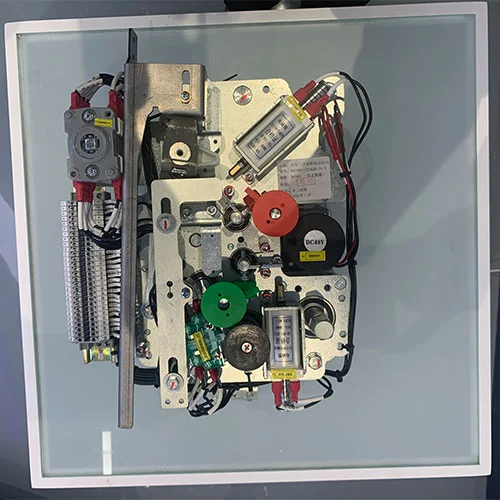

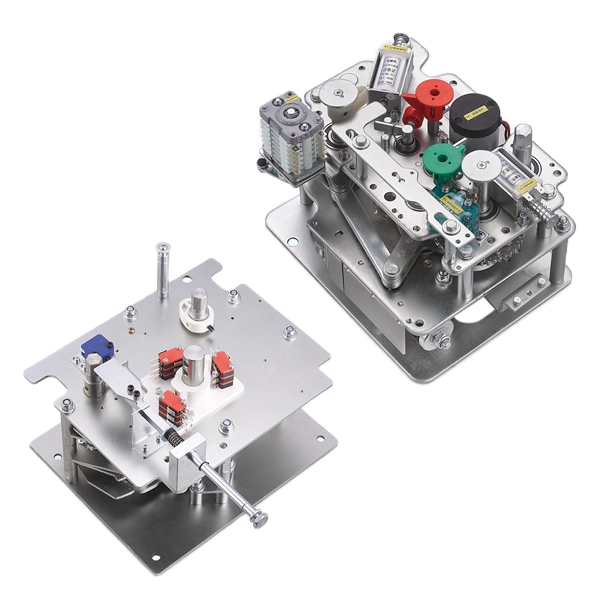

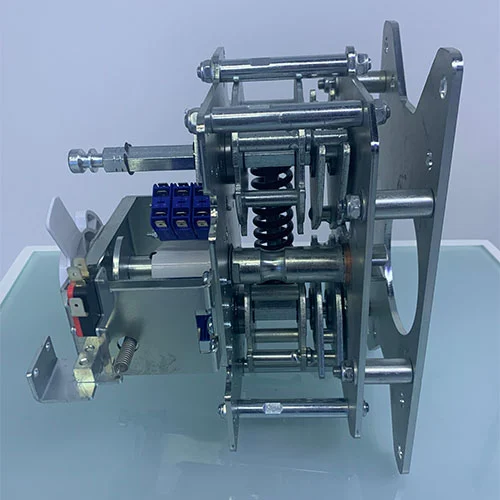

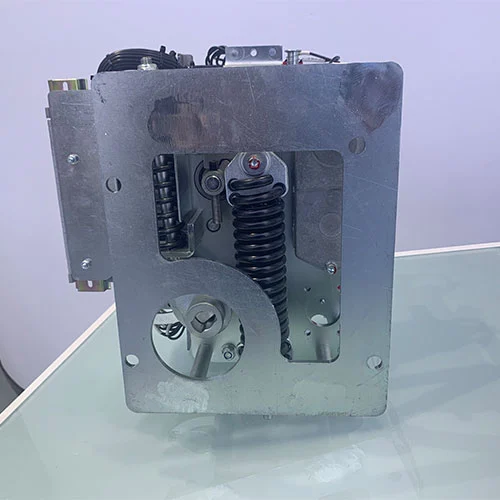

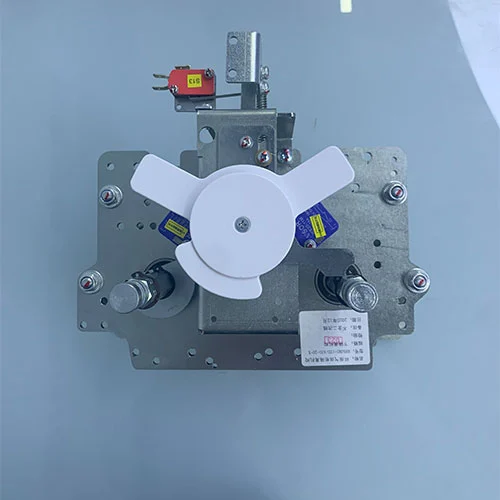

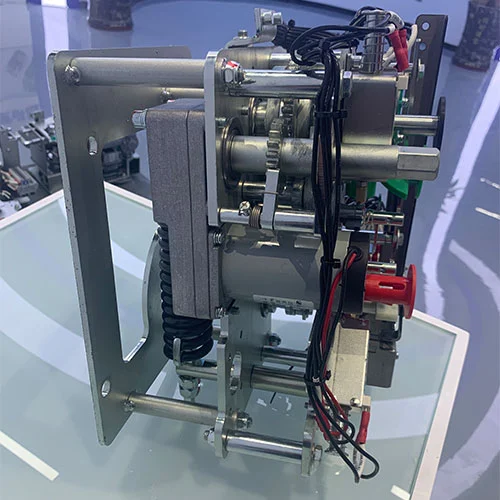

آلية تشغيل قاطع الدائرة الكهربائية RMU 11KV هي وحدة تحكم أساسية داخل الوحدات الرئيسية الحلقية ذات الجهد المتوسط. وهي مسؤولة عن التشغيل الدقيق والسريع لقواطع الدائرة الكهربائية وفواصل الاتصال، مما يضمن التبديل الآمن وحماية شبكات التوزيع.

يعد كل من قاطع الدائرة الفراغية وقاطع الفصل من المكونات الأساسية المهمة للوحدات الرئيسية الحلقية ذات الجهد المتوسط، حيث تستخدم آليات التشغيل الخاصة بهما بشكل أساسي للتحكم في هذه المكونات وتشغيلها بدقة وسرعة لحماية شبكات التوزيع ذات الجهد المتوسط. عادةً ما تستخدم الآليات المصممة لمجموعة المفاتيح الكهربائية المعزولة بـ SF6 طريقة تخزين مزدوجة الطاقة لضمان سرعة التشغيل بشكل مستقل عن الإدخال اليدوي. تستخدم آلية التشغيل الشائعة زنبرك شد يتم سحبه "فوق المركز" لتخزين الطاقة من أجل الإغلاق، والذي عند إطلاقه يضغط في نفس الوقت مجموعة منفصلة من الزنبركات للتحضير لعملية فتح لاحقة. تضمن هذه العملية موثوقية عالية من خلال الأقفال الميكانيكية المدمجة التي تمنع التسلسلات الخطيرة، مثل إغلاق الكسارة على شفرة التأريض.

النموذج والمعنى

المزايا الرئيسية

1. التصميم المتكامل

قاطع الدائرة + آلية الفصل في نظام واحد

2. موثوقية عالية

العمر الميكانيكي يتجاوز 10000 دورة

3. نظام السلامة المتقدم

التشابك الميكانيكي الكامل يمنع سوء التشغيل

4. عملية مرنة

يدعم دليل + محرك + جهاز التحكم عن بعد

5. الامتثال للمعايير

يلبي متطلبات GB/IEC بالكامل

6. ثبت في المشاريع الحقيقية

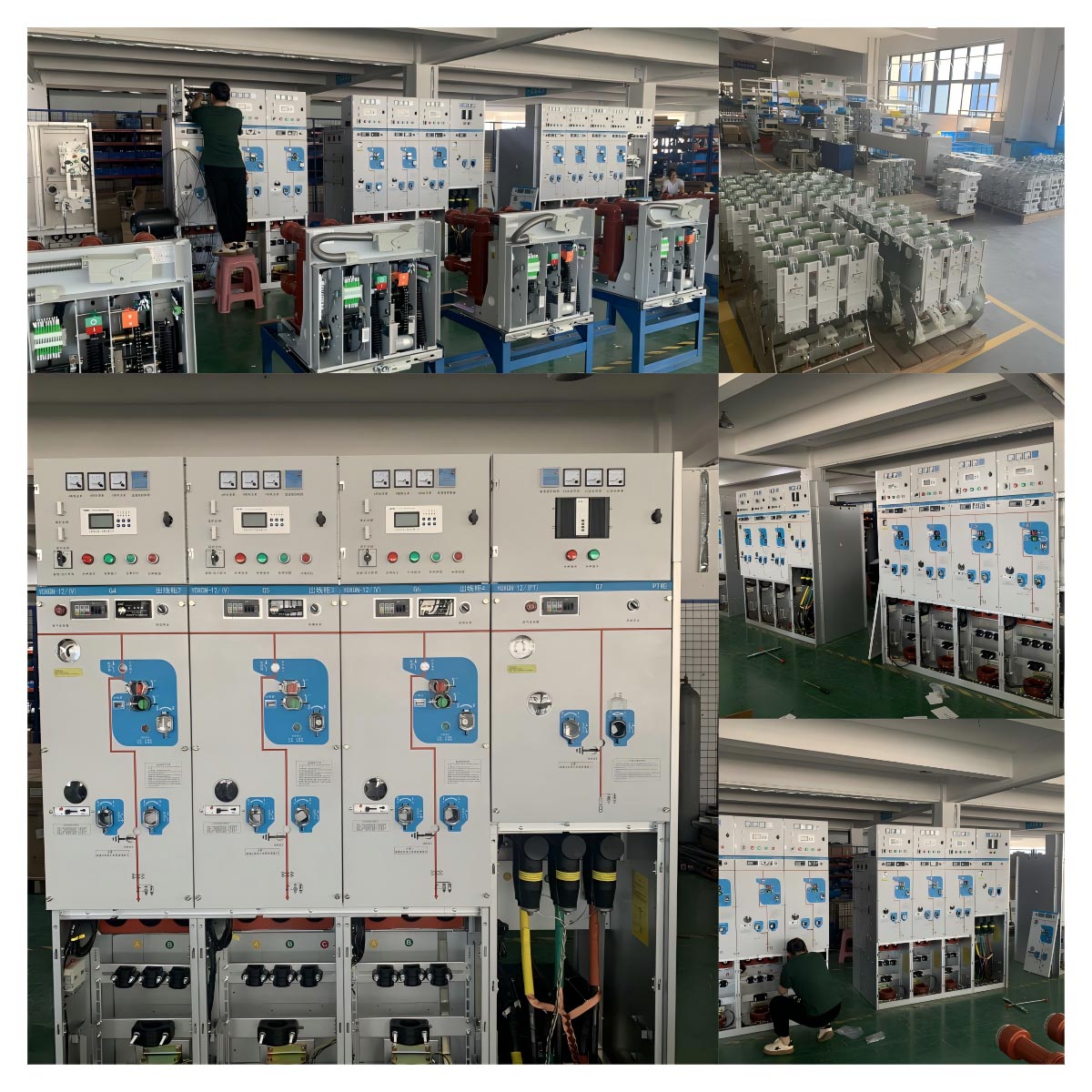

تطبق في مزارع الرياح والمحطات الفرعية وأنظمة السكك الحديدية

بعض الأنواع الرئيسية لآليات التشغيل في وحدات الإزالة

تحتوي وحدات RMU الحديثة على الكثير من الأنواع بناءً على وظيفتها والمكونات أو المكونات المجمعة فيها. يتم تمثيل هذا التصنيف الوظيفي عادةً برموز الحروف مثل C وV وG. كل نوع عبارة عن وظائف كاملة ومنفصلة لتلبية المتطلبات التشغيلية الفريدة للوحدات الرئيسية الحلقية الخاصة به.

 آلية "ج" (وحدة الصادر والوارد):يتم استخدام الوظيفة الرئيسية لآلية التشغيل من النوع "C" لوحدة الخط الوارد أو الصادر، ووحدة الخط الوارد هي النقطة التي يدخل فيها الكبل من المحطة الفرعية الأساسية إلى وحدة RMU. هذه الوحدة هي في الأساس مفتاح كسر الحمل. وتتمثل وظيفتها الأساسية في تبديل تيار الحمل، والأهم من ذلك، إحداث خطأ (بالقرب منه). تتميز آلية التشغيل من النوع C بالقوة والموثوقية لقدرة ارتكاب الأخطاء هذه. عادةً ما يكون تشغيله عبارة عن وظيفة ثلاثية المواضع (تشغيل، وإيقاف، وتأريض على جانب الكابل)، مع أقفال ميكانيكية قوية لضمان التشغيل الآمن. تنطبق إجراءات الشحن والتشغيل الخاصة بآلية التشغيل هذه على التحكم بآلية "C" في مفتاح التحميل.

 آلية "V" (وحدة الكسارة):الآلية "V" مخصصة لوظيفة قاطع الدائرة، وهي الأكثر استخدامًا لحماية المحول (وظيفة "T-off" أو مفتاح المصهر). على عكس مفتاح التحميل البسيط، يجب أن يكون القاطع قادرًا على إنشاء وكسر تيارات الأعطال. ولذلك، فإن آلية "V" هي جهاز عالي الطاقة وعالي السرعة. إنها دائمًا تقريبًا آلية تعمل بنابض تقوم بتخزين الطاقة لكل من الإغلاق والتعثر، مما يضمن أن تكون سرعة الفتح مستقلة عن المشغل. وهذا يسمح لها بمقاطعة تيارات الدائرة القصيرة العالية بشكل موثوق. تم تصميم الآلية أيضًا للتكامل مع مرحلات الحماية ويمكن أن تتميز بقدرات الإغلاق التلقائي. تتمتع آلية التشغيل من النوع V بعمر تشغيلي طويل الأمد يزيد عن 10000 عملية.

 آلية "G" (مفتاح/فاصل التأريض):إن الوظيفة الأولية لآلية التشغيل من النوع "G" هي تشغيل مفتاح التأريض الذي يستخدم للسلامة والعزل، وتوفر آلية التشغيل هذه اتصالاً أرضيًا مرئيًا ويمكن التحقق منه على جانب الكابل للدائرة من أجل التشغيل الآمن أو للعامل، وبالتالي، لا يتم استخدام آلية التشغيل من النوع "G" لصنع أو كسر تيار الحمل بشكل عام. يتم تشابك عملها بشكل صارم مع آلية "C" أو "V" المرتبطة بها؛ لا يمكن إغلاق آلية "G" (تأريض الدائرة) إلا عندما يتم التأكد من أن المفتاح الرئيسي أو القاطع في وضع إيقاف التشغيل. يعد هذا التعشيق ميزة أمان أساسية لمنع حدوث أضرار كارثية.

تعليمات التشغيل

يمكن تشغيل هذه الأجهزة يدويًا أثناء التشغيل أو الصيانة، أو كهربائيًا أثناء التشغيل العادي. تتم الإشارة إلى عملية التشغيل عادةً بواسطة أضواء المؤشرات الميكانيكية والمفاتيح المساعدة. فيما يلي إجراء التشغيل لآلية تشغيل قاطع الدائرة الكهربائية RMU بجهد 11 كيلو فولت.

أ. تخزين الطاقة (الشحن)

قبل أي عملية إغلاق يجب أن تكون الآلية "مشحونة".

الشحن اليدوي

قم بتثبيت آلية تشغيل ثابتة على الوحدة الرئيسية الحلقية، ثم أدخل المقبض المخصص للآلية في عمود التشغيل، والذي يقع عادة في الجزء السفلي الأيمن من آلية التشغيل. قم بتدوير المقبض في اتجاه عقارب الساعة حتى تسمع صوت "نقرة" واضح.

الشحن اليدوي

قم بتثبيت آلية تشغيل ثابتة على الوحدة الرئيسية الحلقية، ثم أدخل مقبض الآلية في عمود التشغيل، والذي يقع عادة في الجزء السفلي الأيمن من آلية التشغيل. قم بتدوير المقبض في اتجاه عقارب الساعة حتى تسمع صوت "نقرة" واضح. يشير هذا الصوت إلى أن زنبرك إغلاق آلية التشغيل قد تم إحكام ربطه بالكامل وتثبيته في مكانه. يشير ضوء المؤشر "المشحون" الموجود على آلية التشغيل إلى اكتمال الشحن.

شحن كهربائي

إذا كانت آلية التشغيل مجهزة بمحرك، فعند تشغيل آلية التشغيل، سيقوم المحرك تلقائيًا بشحن زنبرك الإغلاق. تم تصميم دائرة المحرك بحيث يتم قطعها بمجرد شد الزنبركات بالكامل، مما يترك الآلية في حالة "جاهزة للإغلاق".

ب. إغلاق التشغيل

بمجرد شحن الآلية، يمكن إغلاق القاطع.

الإغلاق اليدوي

سيتم نجاح هذا الغرض من خلال الضغط على الزر "I" أو الزر الأخضر. ستؤدي هذه العملية إلى تحرير زنبرك الإغلاق، وإغلاق نقاط اتصال قاطع الدائرة بسرعة، وإكمال توصيل الدائرة الرئيسية. في الوحدة الرئيسية لحلقة الجهد المتوسط، قد يتخذ الزر نفسه تصميمًا من جزأين

الزر الفعلي الموجود في الآلية والزر المحمي المستقل المثبت على باب الخزانة لتحسين السلامة وتوفير مستوى الحماية.

إغلاق كهربائي

تنشيط إغلاق المغناطيس الكهربائي لأمر الإغلاق عن بعد. سيقوم مكبس المغناطيس الكهربائي بتحرير قفل الإغلاق على الفور، مما يحقق نفس تأثير الزر اليدوي. بعد الإغلاق، ستبدأ آلية التشغيل تلقائيًا في ضغط زنبرك الفتح، استعدادًا لتعثر قاطع الدائرة في المستقبل.

ج. فتح التشغيل

قم بمقاطعة تدفق التيار عن طريق تعطل قاطع الدائرة.

الفتح اليدوي

تحرير نوابض الفتح المضغوطة مسبقًا بالضغط على الزر "O" أو الزر الأحمر. سيتم فصل نقاط الاتصال المتحركة عن طريق محركات الطاقة المخزنة، ثم سيتم إطفاء القوس وسيتم عزل الدائرة بسرعة

الفتح الكهربائي

يتم تنشيط الملف اللولبي لرحلة التحويلة (الفتح) عن طريق إشارة رحلة عن بعد. سيقوم هذا الملف اللولبي بتحرير مزلاج الفتح على الفور، مما يؤدي إلى فتح القاطع بنفس السرعة والموثوقية مثل التشغيل اليدوي.

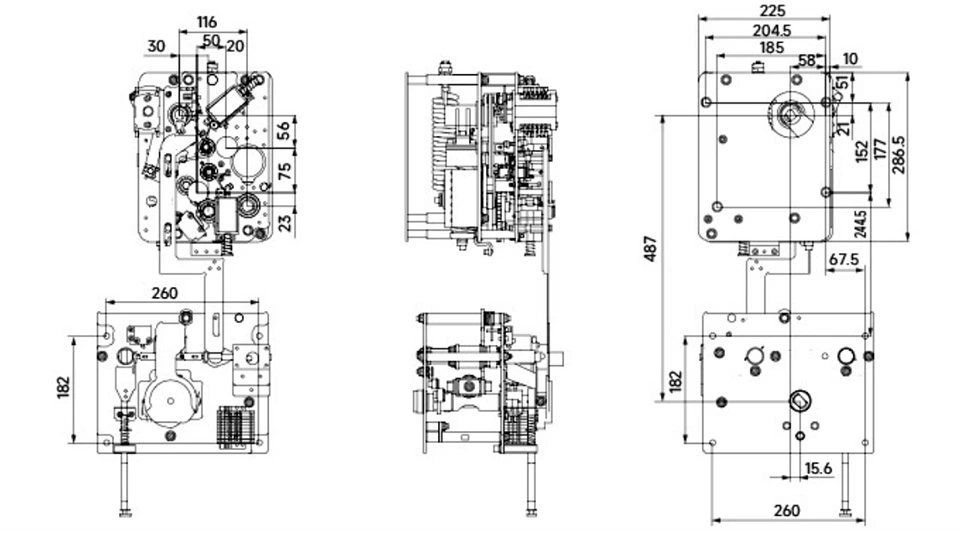

المظهر والأبعاد
