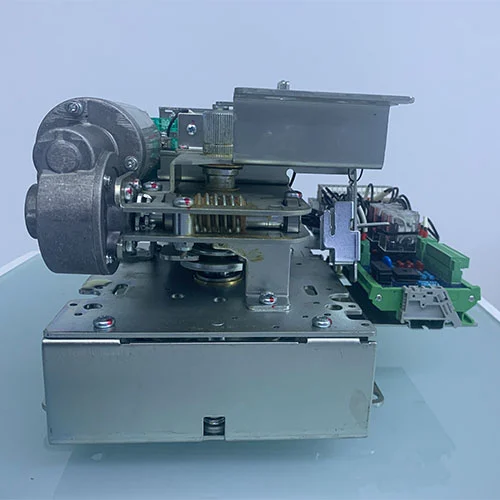

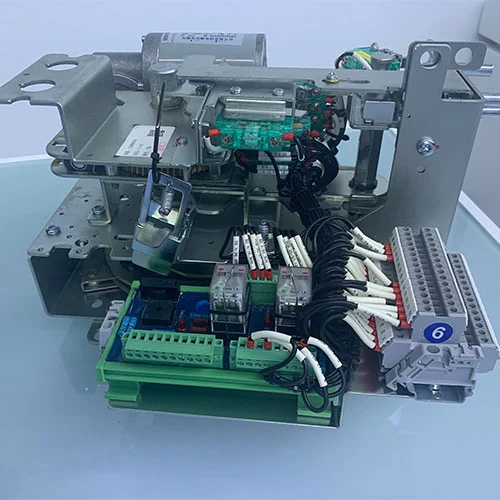

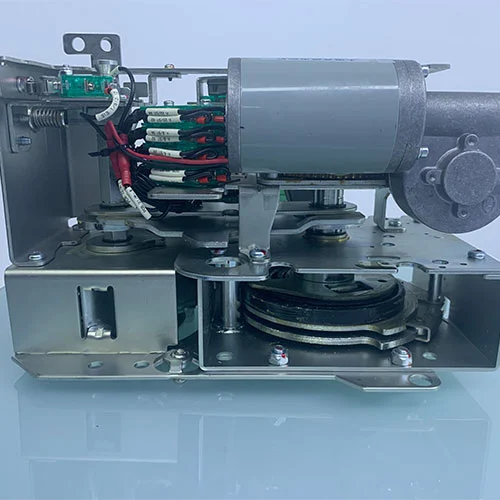

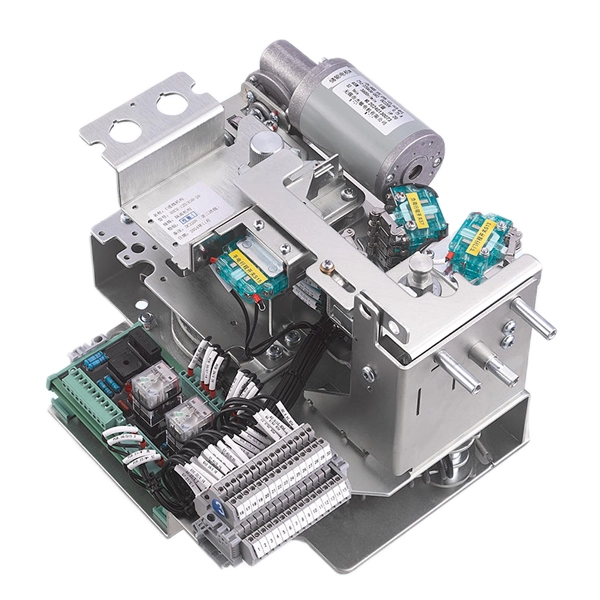

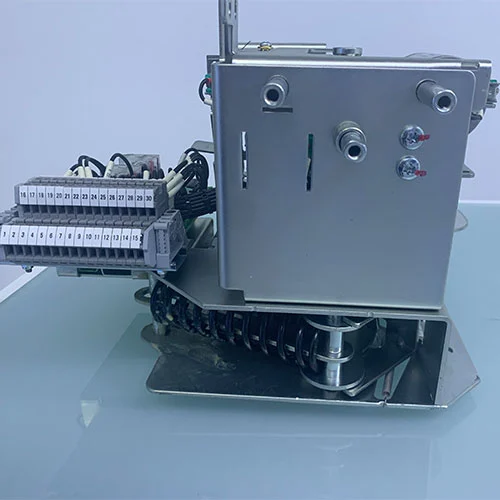

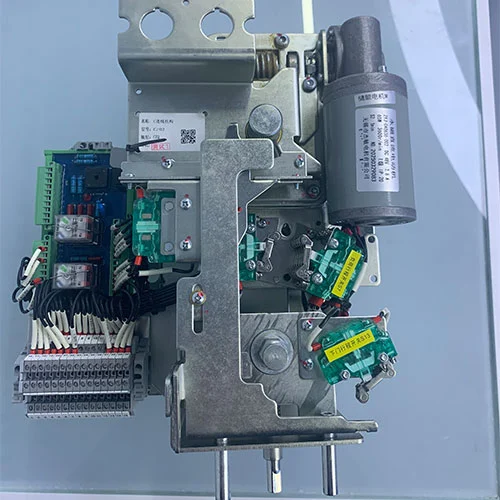

الآلية الكهربائية 11 كيلو فولت لمجموعة المفاتيح الكهربائية ذات الجهد المتوسط

Cotenele هي شركة تصنيع كبيرة تنتج الوحدات الحلقية الرئيسية ومكوناتها الأساسية الداخلية. تعد الوحدة الرئيسية الحلقية (RMU) ضمانًا مهمًا لإمدادات الكهرباء الموثوقة والآمنة في شبكة توزيع الطاقة الحديثة. إنها عبارة عن مجموعة مفاتيح مدمجة ومغلقة بالمعدن تستخدم عادة في محطات التوزيع الثانوية لتوزيع الطاقة على المحولات والمباني الكبيرة والمنشآت الصناعية.

تعد الآلية الكهربائية 11 كيلو فولت لمجموعة المفاتيح الكهربائية ذات الجهد المتوسط ​​مكونًا أساسيًا في وحدة RMU التي تعمل بمثابة "مركز التحكم" للمفاتيح الكهربائية مثل قاطع الدائرة الفراغية، وقواطع الفصل، ومفاتيح فصل الحمل. من بين أقسام المكونات المختلفة داخل وحدة RMU، يمكن القول إن الآلية الواردة هي الأكثر أهمية، لأنها بمثابة بوابة للطاقة الكهربائية التي تدخل النظام.

نموذج

تعريف آلية التشغيل الواردة؟

تعد الآلية الواردة أحد مكونات التحكم المهمة للوحدة الواردة في الوحدة الرئيسية الحلقية، حيث تدخل طاقة الجهد العالي من الشبكة الخارجية أو المحطة الفرعية الأولية إلى وحدة RMU. يقوم بتشغيل المفتاح الأساسي لتوصيل الدائرة الواردة أو عزلها أو تأريضها بأمان.

اعتمادًا على متطلبات النظام، تتحكم الآلية الواردة في أحد نوعي المحولات:

مفتاح فصل التحميل (آلية "C")

مصممة للتشغيل المتكرر في ظل ظروف التحميل العادية.

عملية بثلاثة أوضاع:تشغيل/إيقاف/الأرض.

يوفر عزلًا مرئيًا وتأريضًا آمنًا للصيانة.

قاطع الدائرة الفراغية (آلية "V")

تطبيقات عالية السعة مع الحماية من الأخطاء.

يقاطع تيارات الدائرة القصيرة لمنع تلف وحدة RMU والمعدات النهائية.

ينفذ جميع وظائف مفتاح فصل الحمل مع تعزيز السلامة.

تشمل جميع الآليات الواردة ما يلي:

التشغيل اليدوي أو المحرك المشحون بالزنبرك.

مسح مؤشرات الموضع (ON، OFF، EARTH).

أقفال كهربائية مدمجة مع نظام الحماية RMU.

تعليمات التشغيل - الآلية الكهربائية 11 كيلو فولت لمجموعة المفاتيح الكهربائية ذات الجهد المتوسط

1. عملية الإغلاق

الإغلاق اليدوي:

أدخل مقبض التشغيل المخصص في عمود المحرك العلوي.

قم بالتدوير في اتجاه عقارب الساعة ~90 درجة لضغط الزنبرك إلى نقطة القفل الخاصة به.

يتم إطلاق الزنبرك، مما يؤدي إلى إغلاق الدائرة الرئيسية لمفتاح الحمل.

إغلاق كهربائي:

قم بتشغيل الآلية وأرسل إشارة إغلاق.

تتحقق وحدة التحكم من حالة مفتاح التحميل والتشابك.

إذا تم استيفاء الشروط، يكمل محرك الآلية عملية الإغلاق.

ملحوظة: يتم قفل عملية التأريض ميكانيكيًا أثناء إغلاق الدائرة الرئيسية.

2. عملية الافتتاح

الفتح اليدوي:

أدخل مقبض التشغيل في عمود المحرك العلوي.

قم بتدوير عكس اتجاه عقارب الساعة ~ 90 درجة لضغط الزنبرك إلى نقطة المزلاج.

يطلق الزنبرك الطاقة لفتح الدائرة الرئيسية لمفتاح الحمل.

الافتتاح الكهربائي:

أرسل إشارة فتح إلى وحدة التحكم.

تتحقق وحدة التحكم من حالة التبديل والتشابك.

يكمل محرك الآلية عملية الفتح.

ملحوظة: في الوضع المفتوح، يُسمح بعمليات الإغلاق والتأريض.

3. عملية التأريض (التأريض).

إغلاق مفتاح التأريض:

أدخل المقبض في عمود محرك التأريض السفلي.

تدوير في اتجاه عقارب الساعة ~ 90 درجة؛ يضغط الزنبرك ويطلق لإغلاق مفتاح التأريض.

يتم تنشيط الأقفال المتداخلة، مما يمنع إغلاق الدائرة الرئيسية.

فتح مفتاح التأريض:

أدخل المقبض في نفس العمود السفلي.

تدوير عكس اتجاه عقارب الساعة ~ 90 درجة؛ إصدارات الربيع لفتح مفتاح التأريض.

تحرير التعشيقات، مما يسمح بتشغيل مفتاح الحمل العادي.

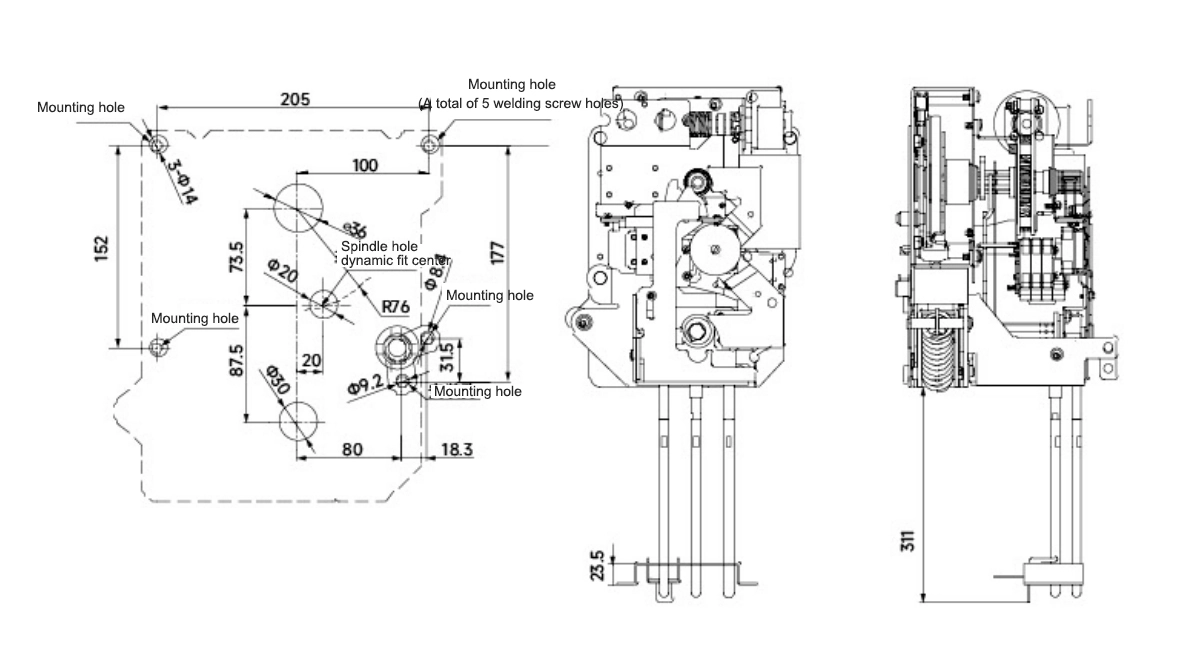

المظهر والأبعاد

لماذا تختارنا؟

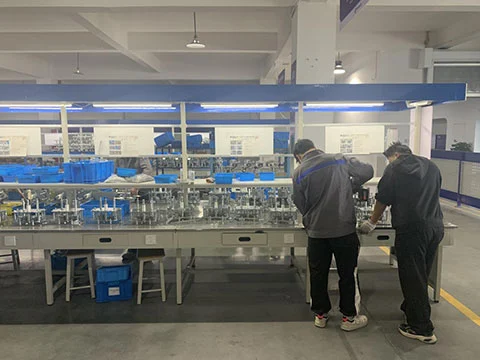

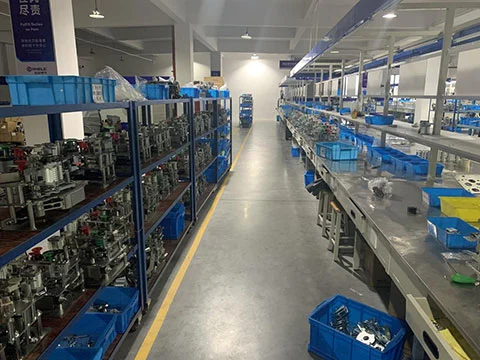

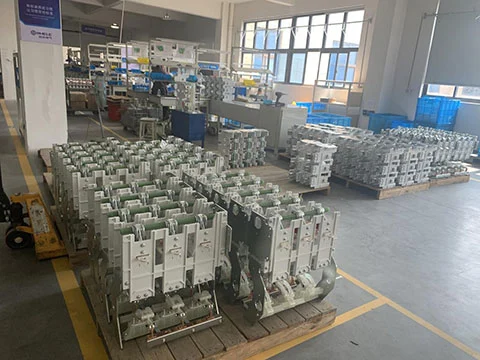

توريد المصنع مباشرة:يقع Cotenele في يويهتشينغ بمقاطعة تشجيانغ، مع مصنع أساسي يغطي 30 ألف متر مربع.

الشهادات:ISO9001، ISO14001، ISO45001.

القوة التقنية:خبرة واسعة في مجال البحث والتطوير في خزانات الغاز الصديقة للبيئة وقواطع الدائرة المفرغة وآليات التشغيل من سلسلة RHSV، مع براءات اختراع متعددة وتقارير اختبار النوع الوطني.

حالات العملاء:إن المشاريع واسعة النطاق مثل China Resources Power، ومزرعة الرياح Banyunxian، ومنجم Aini للذهب في طاجيكستان، وخط السكة الحديد Sichuan-Tibet تثبت موثوقية منتجاتنا وإمكانية تطبيقها على المستوى الدولي.

مزايا الشراء:يدعم التخصيص بالجملة، والتسليم السريع، وتطبيقات هندسة المشاريع المحلية والدولية.
