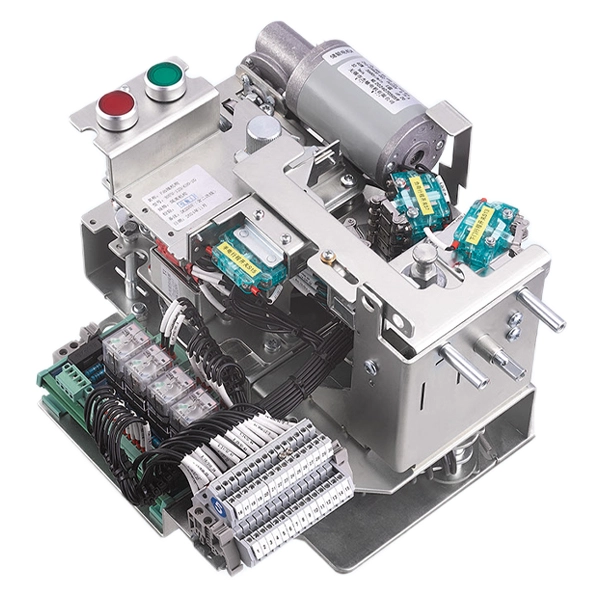

آلية تشغيل 11 كيلو فولت للوحدة الرئيسية ذات الحلقة المتوسطة

هناك عمومًا طريقتان لعزل الوحدات الرئيسية الحلقية، إحداهما عبارة عن وحدات رئيسية حلقية معزولة بالغاز والأخرى عبارة عن وحدات رئيسية حلقية صديقة للبيئة.

تستخدم الوحدة الرئيسية الحلقية المعزولة بالغاز بشكل أساسي غاز SF6 كوسيط عازل، بينما تستخدم RMU الصديقة للبيئة عمومًا الغازات الفراغية أو الصديقة للبيئة مثل الهواء الجاف أو الغازات المختلطة الصديقة للبيئة، بالإضافة إلى المواد الصلبة مثل راتنجات الإيبوكسي ومطاط السيليكون كوسيط عازل. إن آلية التشغيل 11KV للوحدة الرئيسية الحلقية MV هي المكون الأساسي الذي يدفع جهاز التبديل لإجراء عمليات الفتح والإغلاق في هذه الوحدات الرئيسية الحلقية.

تؤثر موثوقيتها وسهولة التشغيل ومستوى الأتمتة بشكل مباشر على أداء الجهاز. على وجه الخصوص، في وحدة الجمع بين مصهر تبديل الحمل (وحدة F) المسؤولة عن حماية المحولات، فإن آلية التشغيل الخاصة بها - والتي يشار إليها عادةً باسم "آلية F" - لا تؤدي عمليات التبديل الروتينية فحسب، بل تتولى أيضًا المهمة الحاسمة المتمثلة في التعاون مع المصهر لإكمال الحماية من الأخطاء.

نموذج

ما هي آلية الصادرة (آلية F)؟

تعد آلية F هي المكون الأساسي المخصص للتحكم في مجموعة مفتاح فصل الحمل والمصهر في الوحدة الصادرة. تتمثل الوظيفة الأساسية لآلية الخروج في تنفيذ عمليات الفتح والإغلاق لمفتاح فصل الحمل، وهذا يمكن أن يضمن التنسيق الموثوق والتشابك مع المصهر، وبالتالي تحقيق انقطاع آمن للدائرة في ظل ظروف التبديل والخطأ العادية. من خلال دمج المكونات مثل واجهة مقبض التشغيل، وزنبرك تخزين الطاقة، وروابط النقل، والمفاتيح المساعدة، والأقفال المتداخلة، ووحدة التشغيل الكهربائية، تعمل آلية F بمثابة "العضلة" التي تحرك جهاز التبديل و"العقل" الذي يفرض التسلسل المناسب ومنطق السلامة، مما يضمن تشغيلًا يمكن الاعتماد عليه وحماية وحدة التغذية الصادرة.

ما هي وظائف آلية التشغيل هذه؟

يتم استخدام آلية التشغيل 11KV للوحدة الرئيسية ذات الحلقة MV بشكل أساسي للتحكم في مفتاح الحمل ووحدة مجموعة الصمامات (وحدة F) لضمان التشغيل الآمن والموثوق للنظام. وتشمل وظائفها الرئيسية الجوانب الثلاثة التالية:

1. التحكم والتشغيل:يوفر أوضاع تشغيل يدوية أو كهربائية، مما يتيح "التشغيل ثلاثي الاتجاهات" لمفتاح التحميل (الفتح والإغلاق والأرضي).

يمكن للمشغلين التحكم بأمان في مفاتيح الدائرة الداخلية عالية الجهد عبر مقبض التشغيل أو أزرار اللوحة، مما يتيح تبديل الخطوط وصيانتها يوميًا.

2. تنسيق الحماية:هذه هي الوظيفة الأساسية والأكثر تميزًا لآلية F: عندما يحدث خطأ في دائرة قصر في المحول أو الخط السفلي، ينفجر المصهر، وتقوم آلية التشغيل الخاصة به بتنشيط آلية F، مما يجبر مفتاح التحميل على التعثر على الفور.

الأغراض الرئيسية:

1. مقاطعة خطأ التيار:يعمل المصهر وآلية F معًا لعزل تيار الدائرة القصيرة بسرعة.

2. منع التشغيل أحادي الطور:يقوم مفتاح التحميل بفصل مصدر الطاقة ثلاثي الطور في نفس الوقت، مما يمنع تشغيل المحول أحادي الطور أو ثنائي الطور عند تفجير بعض الصمامات، وبالتالي حماية سلامة المعدات.

3. الانفصال البصري:بعد رحلات مفتاح التحميل، يتم تشكيل فصل مرئي، مما يسهل موقع الخطأ وعمليات الصيانة.

3. التشابك والسلامة:تدمج آلية F جهازًا متشابكًا خماسي الوقاية، باستخدام منطق ميكانيكي دقيق لمنع سوء التشغيل:

عندما يتم إغلاق مفتاح التحميل، فإنه يمنع مفتاح التأريض من الإغلاق.

عندما يتم إغلاق مفتاح التأريض، فإنه يمنع مفتاح التحميل من الإغلاق.

في بعض التصاميم، لا يمكن فتح باب الخزانة إلا بعد فصل مفتاح التحميل.

وهذا يضمن سلامة المشغلين والمعدات، ويعمل بمثابة خط الدفاع الأخير لنظام توزيع الطاقة ذات الجهد العالي.

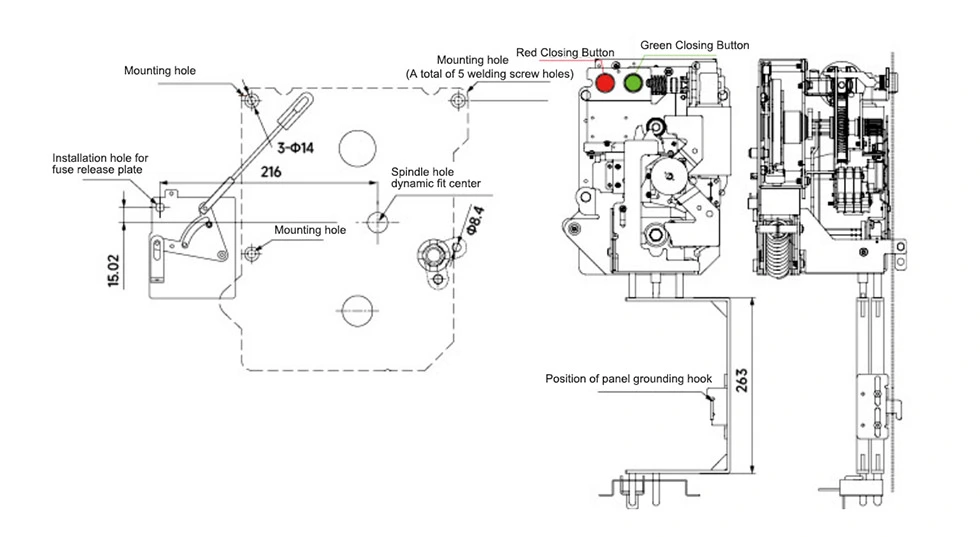

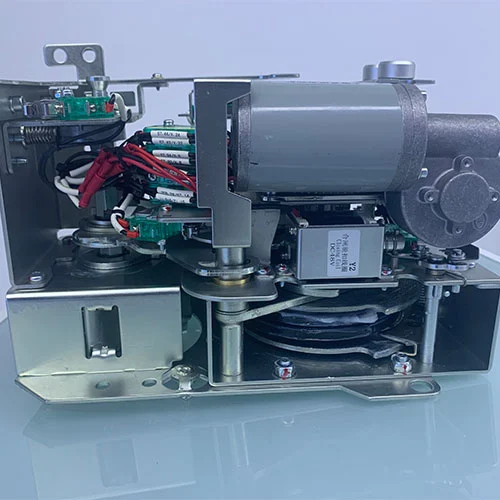

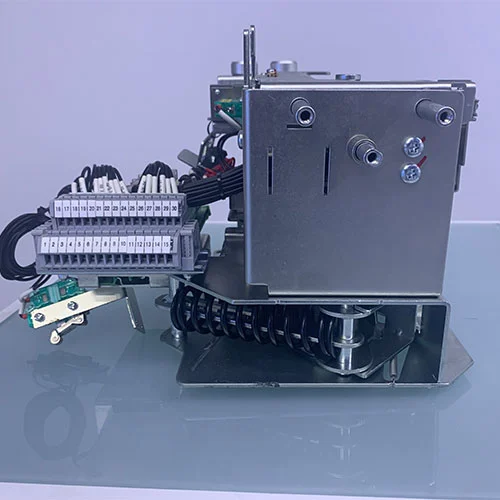

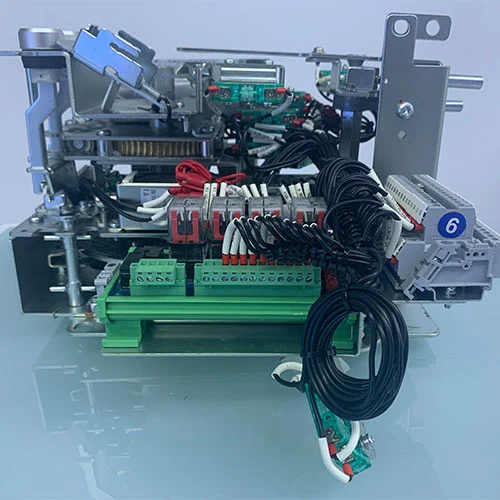

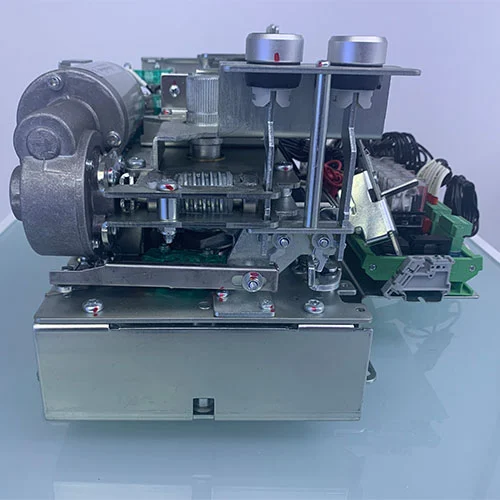

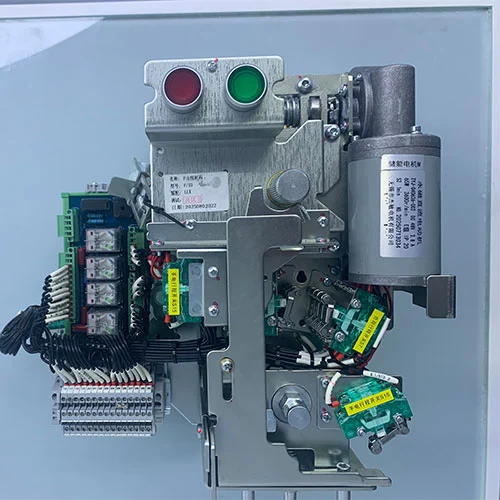

المظهر والأبعاد

التعليمات

Q1: هل تدعم آلية التشغيل 11KV للوحدة الرئيسية ذات الحلقة MV الشراء بالجملة؟

A1: نعم ، نحن نورد مباشرة من مصنعنا ويمكننا توفير تخصيص OEM وحلول الشراء بالجملة.

Q2: هل يلبي المنتج معايير التبديل ذات الجهد العالي؟

ج 2: نعم، هذه السلسلة من المنتجات تلبي متطلبات المعايير والمواصفات ذات الصلة مثل GB16926-2009 "جهاز تجميع صمامات تحويل التيار المتردد عالي الجهد".

س 3: هل يتم توفير الدعم الفني وإرشادات التثبيت؟

ج3: نحن نقدم التوجيه الفني في الموقع، ودعم التثبيت والتشغيل لضمان الاستخدام السلس من قبل عملائنا.
