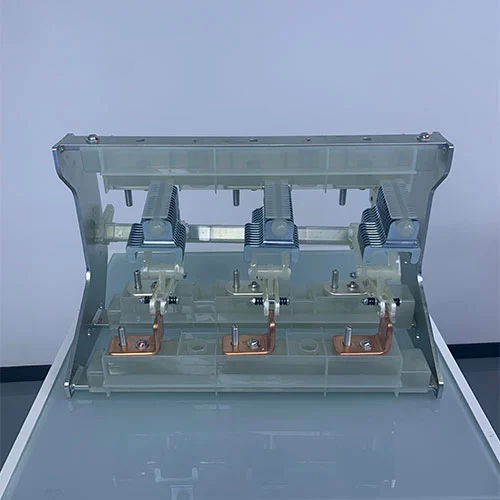

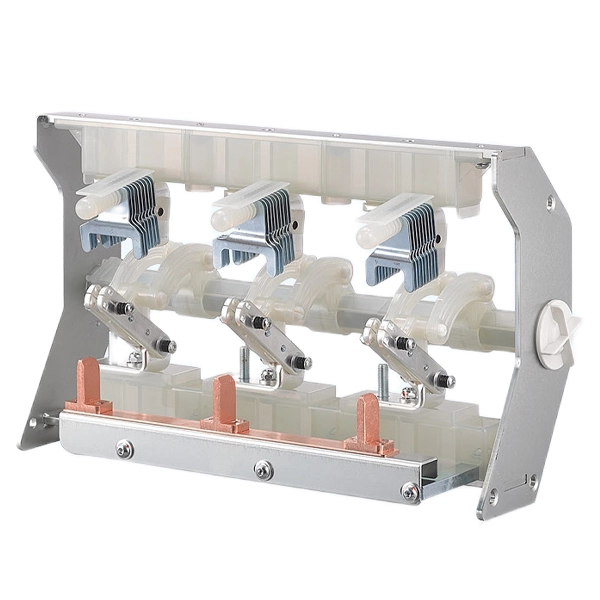

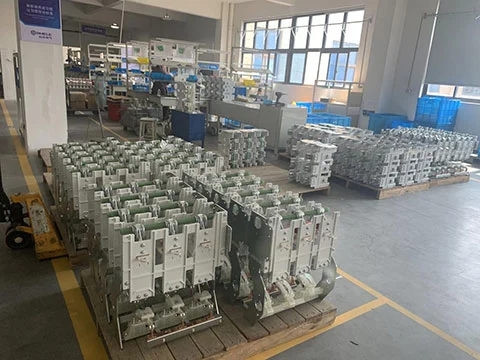

مفتاح تحميل الوحدة الرئيسية لحلقة الجهد المتوسط ​​11 كيلو فولت

يعد مفتاح تحميل الوحدة الرئيسية للحلقة ذات الجهد المتوسط ​​11 كيلو فولت هو المكون الأساسي في وحدة الشبكة الحلقية المستخدمة للتحكم في مفتاح التيار المقنن. توفر Cotenele مفاتيح تحميل موثوقة للغاية وحلول وحدات الشبكة الحلقية.

تيار الصمود لفترة قصيرة: تيار الصمود للدائرة الرئيسية لفترة قصيرة يصل إلى 20 كيلو أمبير (4 ثوانٍ)، 25 كيلو أمبير (3 ثوانٍ)؛ مفتاح التأريض لفترة قصيرة يتحمل التيار 20 كيلو أمبير (4 ثوانٍ).

الحياة الميكانيكية: مفتاح التحميل 5000 عملية، مفتاح التأريض 3000 عملية.

الامتثال للمعايير: GB3804-2017، GB16926-2009، GB/T1985-2023.

النموذج والمعنى

ما هو مفتاح كسر الحمل؟

وهو عبارة عن جهاز تحويل ميكانيكي يتم تركيبه عادةً في وحدة رئيسية حلقية أو مجموعة معزولة بالغاز، وهي قادرة على صنع وحمل وكسر التيارات الكهربائية في ظل ظروف الدائرة العادية. والتي تشمل التشغيل في ظل ظروف مثل تيارات الحمل، أو ظروف عدم التحميل، أو التيارات الحثية الصغيرة (مثل تنشيط المحولات).

يختلف مفتاح فصل الحمل عن مفتاح الفصل، فهو يُستخدم عادةً للتعامل مع الضغط الكهربائي الناتج عن مقاطعة تدفق الطاقة عندما يعمل النظام بشكل طبيعي. إنها مجهزة بنظام إطفاء القوس لإخماد القوس الكهربائي المتولد بشكل آمن عند فصل جهات الاتصال تحت الحمل. تشتمل طرق التبريد بالقوس الشائعة على القطع الفراغي، أو الغمر بغاز SF6، أو ضغط الهواء (النوع المنتفخ).

الوظائف والأدوار الرئيسية لمفتاح كسر التحميل

إن الوظيفة الأكثر أهمية لمفتاح كسر الحمل هي روبوت التحكم التشغيلي وليس الحماية من الأخطاء. وتشمل وظائفها الأساسية ما يلي:

تبديل الحمل الحالي:تتمثل الوظيفة الأساسية لمفتاح فصل الحمل في توصيل وفصل الدوائر التي تحمل تيار التشغيل العادي الخاص بها بأمان. بحيث يقوم المشغلون بتنشيط أو إلغاء تنشيط أجزاء من شبكة الطاقة، مثل المحولات أو حلقات الكابلات، للصيانة الروتينية أو إعادة التكوين.

الحمل الحالي:يمكن لمفتاح فصل الحمل أن يحمل التيار المقنن بشكل مستمر دون ارتفاع درجة الحرارة عند إغلاقه، مما يضمن نقل الطاقة بكفاءة عبر وحدة RMU.

تحمل الأخطاء:يجب أن يكون مفتاح فصل الحمل قويًا بما يكفي لتحمل الضغوط الكهرومغناطيسية والحرارية الهائلة لتيار العطل الذي يتدفق من خلاله حتى يقوم جهاز حماية المنبع (مثل المصهر أو الكسارة) بإزالة العطل لأنه لا يمكنه مقاطعة خطأ الدائرة القصيرة، وهو ما يسمى بقدرة "صنع الخطأ".

توفير العزلة:تم تصميم العديد من مفاتيح التحميل لتوفير نقطة عزل مرئية أو موثوقة، مما يضمن فصل المعدات النهائية بأمان عن مصدر الطاقة أثناء الصيانة.

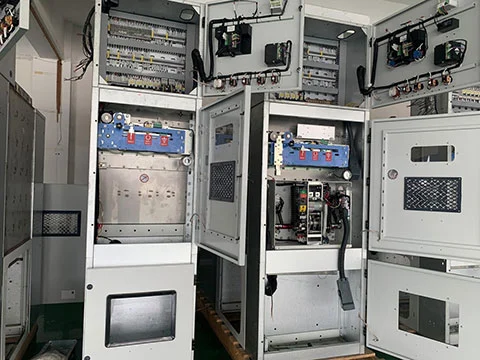

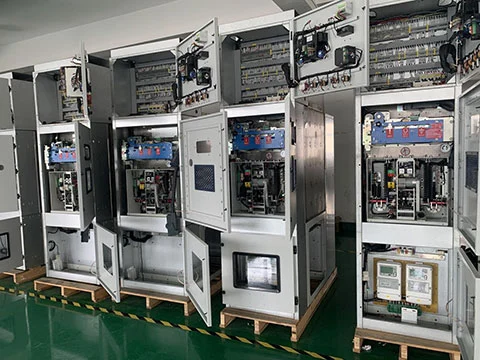

أين يمكن استخدام هذا المنتج؟

يعد مفتاح تحميل الوحدة الرئيسية للحلقة ذات الجهد المتوسط ​​11 كيلو فولت بمثابة العمود الفقري للوحدات الرئيسية للحلقة ويستخدم على نطاق واسع في شبكات توزيع الجهد المتوسط ​​(عادةً ما يصل إلى 24 كيلو فولت أو 40.5 كيلو فولت).

حماية المحولات (مع الصمامات):غالبًا ما يتم دمج مفتاح فصل الحمل مع صمامات متوسطة الجهد في الوحدة الرئيسية الحلقية F لحماية محولات التوزيع. سوف يتعامل مفتاح فصل الحمل مع دائرة العمل العادية، بينما يقوم مقبض المصهر بمقاطعة أي تيار عطل.

تبديل الكابل:يقوم مفتاح فصل التحميل بإنشاء شبكات ذات حلقة مغلقة من خلال كابلات الطاقة الداخلية والخارجية.

التوافق مع العزل الحديث:

وحدات RMU المعزولة بـ SF6:تُستخدم مفاتيح كسر الحمل بشكل شائع في الوحدات الرئيسية الحلقية المعزولة بغاز سداسي فلوريد الكبريت. يتمتع SF6 بأداء عزل ممتاز ويساعد على إخماد القوس، والذي يتميز بالحجم الصغير والعلبة المغلقة.

وحدات RMU الصديقة للبيئة:ومع الدفع نحو تقليل انبعاثات SF6، يتم الآن نشر مفاتيح التحميل بنجاح في المناطق "الخضراء" أو الصديقة للبيئة باستخدام وسائط عازلة بديلة مثل الهواء الجاف أو النيتروجين أو مخاليط الفلورونيتريل. تعمل التصميمات الحديثة على تحسين بنية الاتصال لضمان انقراض القوس بشكل موثوق في هذه الغازات الصديقة للبيئة.

مفتاح فاصل التحميل مقابل قواطع الدائرة الفراغية مقابل قطع الاتصال

تعد جميع مفاتيح فصل الحمل وقاطع الدائرة الفراغية وأداة الفصل مكونات أساسية لوحدة RMU ومجموعة المفاتيح الكهربائية الصديقة للبيئة ومجموعة المفاتيح الكهربائية المعزولة بالغاز، ولكن هناك اختلافات كبيرة بين هذه المكونات الثلاثة فيما يتعلق بوظائفها وهياكلها:

يعد مفتاح تحميل الوحدة الرئيسية الحلقية ذات الجهد المتوسط ​​11 كيلو فولت هو الجهاز الأساسي للتحكم الروتيني في تدفق الطاقة داخل الوحدة الرئيسية الحلقية. فهو يوفر القدرة الحاسمة لإدارة الدوائر الحية بأمان مع الحفاظ على عامل الشكل المدمج المناسب للحاويات الحديثة والمغلقة، سواء كانت تستخدم غاز SF6 التقليدي أو البدائل الجديدة الصديقة للبيئة. وتختلف وظيفتها عن أداة الفصل الموجهة للسلامة البحتة وقاطع الدائرة الوقائي.

المعلمات التقنية

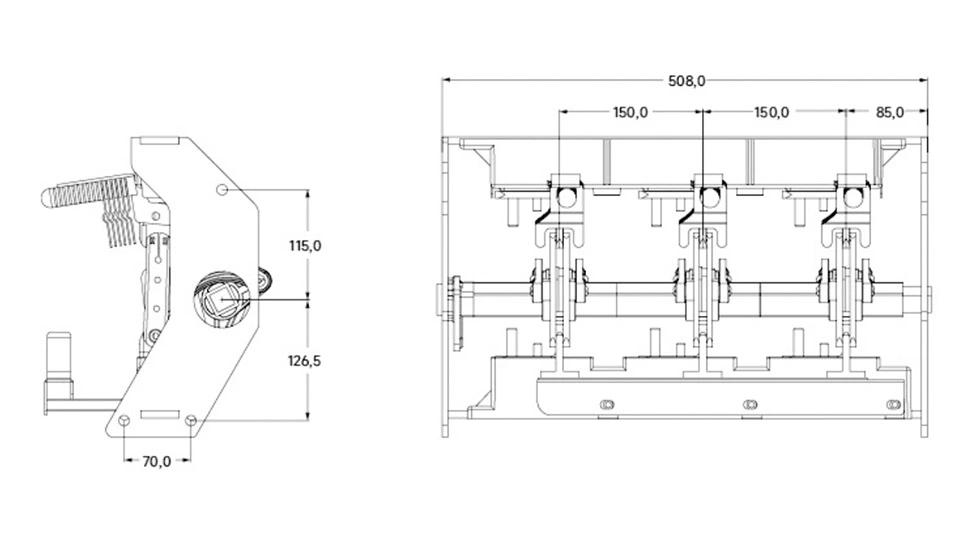

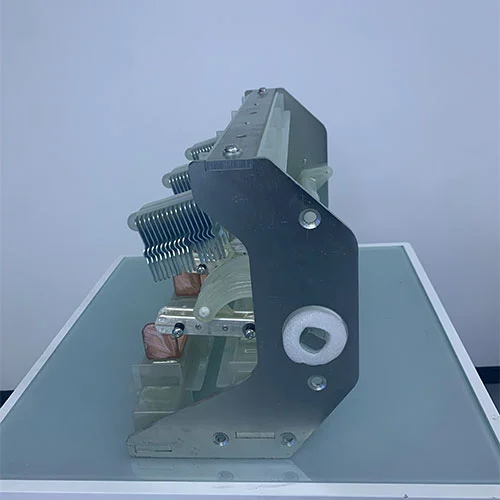

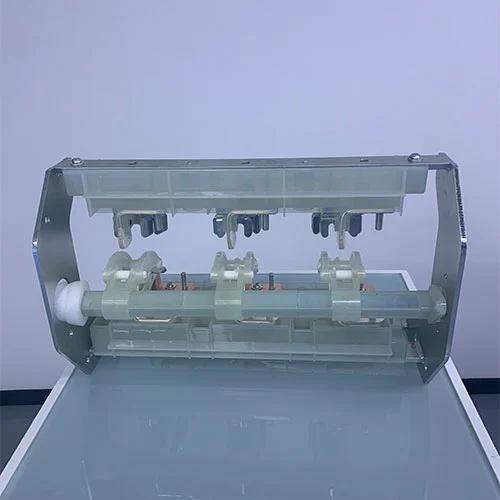

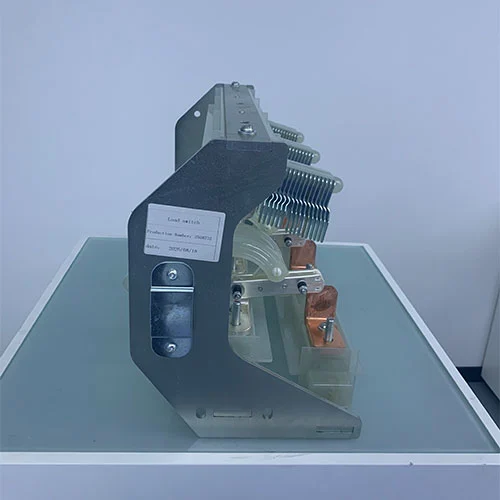

المظهر والأبعاد

التعليمات

Q1: ما هو مفتاح تحميل الوحدة الرئيسية لحلقة الجهد المتوسط ​​11 كيلو فولت؟

ج: إن مفتاح تحميل الوحدة الرئيسية للحلقة ذات الجهد المتوسط ​​11 كيلو فولت هو عبارة عن جهاز تحويل ميكانيكي مثبت في وحدة رئيسية حلقية (RMU)، أو مجموعة مفاتيح كهربائية معزولة بالغاز (GIS)، أو مجموعة مفاتيح صديقة للبيئة. يتم استخدامه لتوصيل وفصل تيار الجهد المتوسط ​​بأمان. يمكنه حمل تيار الحمل المقنن وفصل الدائرة في ظل ظروف التشغيل العادية، ولكنه غير مناسب لمقاطعة تيارات الدائرة القصيرة الكبيرة بشكل مباشر.

س 2: ما هو الفرق بين الوحدة الرئيسية الحلقية ومجموعة المفاتيح الكهربائية المكسوة بالمعدن؟ فكيف يجب أن نختار بينهما؟

ج: الفرق الرئيسي هو هيكل ونطاق التطبيق.
الوحدة الرئيسية الحلقية: هيكل مدمج وصغير الحجم، وعادة ما تستخدم المكونات الداخلية الرئيسية مجموعة من مفاتيح فصل الحمل والصمامات. يستخدم بشكل رئيسي في نهاية شبكة التوزيع (مثل التوزيع السكني والمحطات الفرعية الصغيرة)، وهو مسؤول عن التحكم في المحولات وحمايتها، مع التركيز على إمدادات الطاقة للشبكة الحلقية والتنصت على الكابلات.
المفاتيح الكهربائية المكسوة بالمعدن: ذات حجم كبير وعادةً ما تكون مجهزة بقواطع دوائر ذات قدرة كسر عالية للغاية. يستخدم بشكل أساسي للدوائر الرئيسية للمحطات الفرعية أو الأحمال الصناعية الكبيرة، وهو مسؤول عن توزيع الطاقة ذات السعة الكبيرة وحماية الدائرة القصيرة.
اقتراح الاختيار: بالنسبة للمحولات ذات سعة 1250 كيلو فولت أمبير أو أقل، أو في الحالات التي تكون فيها المساحة محدودة ويلزم مصدر طاقة للشبكة الحلقية، يمكنك استخدام الوحدة الرئيسية الحلقية. بالنسبة للخطوط الواردة ذات السعة العالية أو المعدات الهامة، فإن المفاتيح الكهربائية المكسوة بالمعدن هي أكثر ملاءمة.

س 3: هل SF6 غاز غير صديق للبيئة؟ هل هناك بدائل صديقة للبيئة الآن؟

ج: نعم، يعد SF6 أحد أقوى الغازات الدفيئة المعروفة. لتلبية المتطلبات البيئية، أصبحت منتجات الوحدة الرئيسية الحلقية المعزولة بالغاز الصديقة للبيئة متاحة الآن في السوق.
• البدائل: الوحدات الرئيسية الحلقية التي تعتمد الهواء الجاف أو النيتروجين أو مخاليط الغاز الصديقة للبيئة كوسيلة عازلة.
• الأداء: هذه الوحدات الرئيسية الحلقية الصديقة للبيئة قريبة جدًا من وحدات RMU المعزولة بـ SF6 من حيث الحجم والموثوقية، كما أنها مفيدة لحماية البيئة بشكل كبير. إذا كنت ترغب في الحصول على شهادة خضراء أو بيئية، يمكنك اختيار وحدات RMU الصديقة للبيئة.

س 4: ما هو المكون الأفضل تركيبه داخل الوحدة الرئيسية الحلقية؟ مفتاح الحمل ومجموعة الصمامات أو قاطع الدائرة؟

ج: كلاهما على ما يرام، فقط وظائفهما مختلفة.
تحميل مجموعة تبديل الصمامات: مصممة لحماية المحولات. توفر الصمامات قدرة عالية على الحد من التيار، وتشغيل سريع، وتكلفة أقل. العيب هو الحاجة إلى استبدال عنصر المصهر بعد التشغيل.
قاطع الدائرة: يستخدم للخطوط الواردة/الصادرة ذات السعة العالية أو التطبيقات التي تتطلب استمرارية إمداد عالية جدًا. يمكن إعادة إغلاقه بعد رحلة خاطئة دون استبدال الأجزاء، لكن التكلفة أعلى.
الخلاصة: عادة ما يتم اختيار الوحدة المركبة لحماية المحولات؛ يتم اختيار قواطع الدائرة لمغذيات الخط الرئيسي الواردة/الصادرة.
