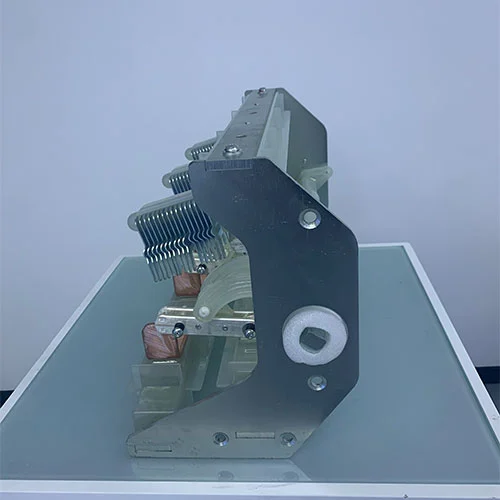

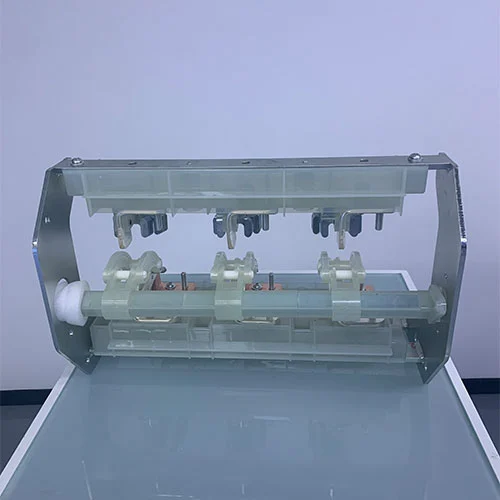

لوحات 11KV RMU مفاتيح فصل الحمل ذات الجهد المتوسط

في شبكات توزيع الطاقة الكهربائية ذات الجهد المتوسط، يتم استخدام العديد من المفاتيح الكهربائية لضمان توصيل الكهرباء بشكل آمن وموثوق. من بين هذه المفاتيح، تعد مفاتيح فصل الحمل مكونات مهمة في هذه المفاتيح الكهربائية مثل الوحدات الرئيسية الحلقية، والمفاتيح الكهربائية الصديقة للبيئة، والمفاتيح الكهربائية المعزولة بالغاز، وهي المكونات المتخصصة المصممة للتعامل مع المتطلبات الروتينية لتنشيط وإلغاء تنشيط الدوائر الكهربائية. لقد حظيت لوحات KDK-12D/1250-20 سلسلة 11KV RMU بمفاتيح فصل الحمل ذات الجهد المتوسط ​​الداخلية المصنعة بواسطة Contele بإشادة واسعة النطاق من العملاء المحليين والأجانب لفترة طويلة

النموذج والمعاني

ما هو مفتاح كسر التحميل؟

لوحات RMU 11 كيلو فولت مفاتيح فصل الحمل ذات الجهد المتوسط ​​​​الداخلية هي أجهزة تبديل كهربائية تقع بين مفاتيح الفصل وقواطع الدائرة، قادرة على مقاطعة التيار في ظل الدائرة العادية وظروف التحميل الزائد المحددة. يمكنها مقاطعة تيار التشغيل بأمان ولكنها ليست مناسبة لمقاطعة تيارات الدائرة القصيرة (تيارات الخلل). وهي مجهزة عادةً بأجهزة إطفاء القوس الأساسية، القادرة على التعامل مع أقواس الحمل العادية ولكنها غير كافية لإطفاء أقواس الدائرة القصيرة عالية الكثافة.

مبدأ العمل لمفتاح كسر التحميل

يكمن مفتاح تحميل مفاتيح القطع في الإدارة الآمنة للأقواس الكهربائية. عندما تنفصل نقاط الاتصال، يؤدي التيار إلى تأين الهواء أو العزل الكهربائي، مما يشكل مسارًا موصلاً. إذا لم يتم التحكم في القوس، فسيؤدي ذلك إلى إتلاف جهات الاتصال وتأخير انقطاع الاتصال.

تشمل طرق إطفاء القوس شائعة الاستخدام ما يلي:

1. إطفاء القوس الغمر بالزيت:يتم غمر جهات الاتصال في الزيت العازل. تعمل الحرارة الناتجة عن القوس على تحلل الزيت، مما يشكل غاز الهيدروجين عالي الضغط الذي يطفئ القوس بسرعة.

2. إطفاء قوس الغاز (النوع النفاث):يتم تسخين وتبخير مادة إطفاء القوس الصلبة، مما يؤدي إلى إطلاق الغاز لإطفاء القوس.

3. الإطفاء بالهواء المضغوط أو القوس الغازي:يقوم الهواء المزود ميكانيكيًا بإطفاء القوس (مثل SF₆ المبكر).

4. إطفاء القوس الفراغي:يتم إغلاق جهات الاتصال في زجاجة مفرغة. عند نقطة الصفر المتناوب، ينطفئ القوس على الفور، مما يستعيد قوة العزل الكهربائي.

الوظائف الرئيسية

تعد لوحات RMU الداخلية ذات الجهد المتوسط ​​11 كيلو فولت من المكونات المهمة جدًا للوحدات الرئيسية الحلقية والمفاتيح الكهربائية الصديقة للبيئة، ولديها العديد من الوظائف المهمة:

1. تبديل الدائرة الروتينية: يمكن تشغيله يدويًا أو عن بعد لتمكين / تعطيل مصدر الطاقة من وإلى الخط، وهو مناسب للصيانة أو تبديل الشبكة الحلقية.

2. قدرة الحمل الحالية والقدرة على التحمل: يمكن أن تحمل التيار المقنن وتتحمل الضغط الميكانيكي والحراري لتيار الدائرة القصيرة لفترة قصيرة.

3. نقطة العزل البصري: توفر نقطة فصل بصرية موثوقة، مما يضمن سلامة موظفي الصيانة.

4. الحماية بالتزامن مع الصمامات: في وحدة الشبكة الحلقية، يعمل مفتاح التحميل جنبًا إلى جنب مع الصمامات لتحقيق فصل الخطأ تلقائيًا، مما يمنع التشغيل أحادي الطور من إتلاف الحمل.

تحميل كسر التبديل مقابل Disconnector مقابل قواطع دوائر فراغ

لتقدير دور مفتاح التحميل بشكل كامل، من الضروري مقارنته مع نظرائه.

بشكل عام، يعد مفتاح التحميل مكونًا وظيفيًا متخصصًا وفعالًا للوحدة الرئيسية لحلقة الجهد المتوسط ​​أو مجموعة المفاتيح الكهربائية الصديقة للبيئة. من خلال إتقان الانقطاع الآمن لتيارات الحمل والشراكة بسلاسة مع الصمامات للحماية من الأخطاء، فإنها توفر حلاً اقتصاديًا وصغيرًا وموثوقًا للغالبية العظمى من عمليات التبديل في شبكات التوزيع ذات الجهد المتوسط. بينما يوفر فاصل الفصل الأمان من خلال العزل، ويوفر قاطع الدائرة حماية شاملة، فإن مفتاح الحمل هو العمود الفقري الذي يدير تدفق الطاقة بشكل فعال على أساس يومي.

المعلمات التقنية

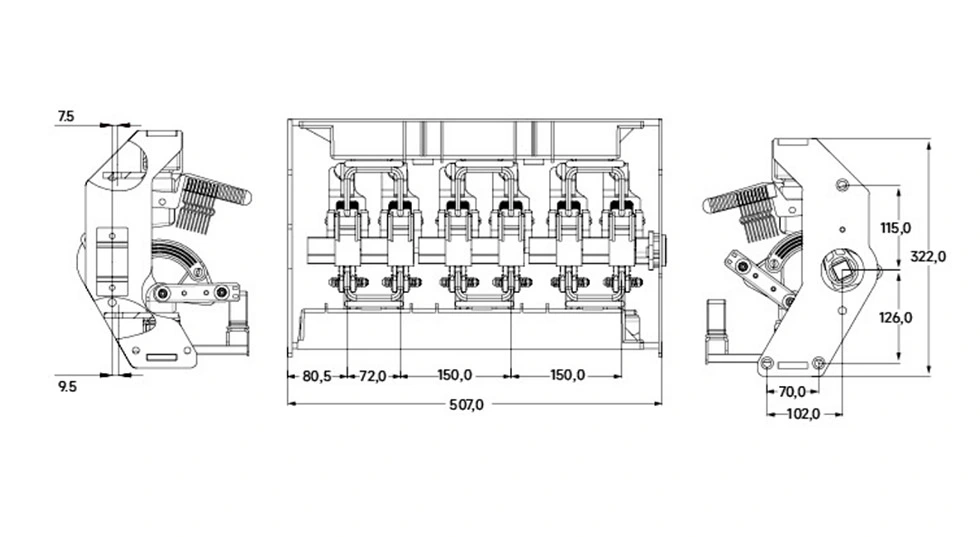

المظهر والأبعاد

التعليمات

س1. ما هي الوظيفة الرئيسية لمفتاح كسر الحمل؟

ج: إن الوظيفة الرئيسية لمفاتيح كسر الحمل ذات الجهد المتوسط ​​للوحات 11KV RMU هي تشغيل الطاقة وإيقاف تشغيلها. نحن نستخدم مفتاح كسر الحمل لقطع الطاقة بأمان عندما يحتاج كهربائي إلى إجراء صيانة على الخط. وهو مصمم للتعامل مع التيار الطبيعي الذي يتدفق عبر النظام كل يوم.

س2. ما المدة التي يستمر فيها مفتاح كسر التحميل عادةً؟

ج: معظم مفاتيح فصل الحمل الحديثة، خاصة تلك التي تستخدم تقنية التفريغ، متينة للغاية. ويتم تصنيفها لعدد محدد من العمليات (على سبيل المثال، 1000 أو 2000 مرة). في ظل ظروف العمل العادية، يمكن أن تستمر لعقود من الزمن دون الحاجة إلى استبدال الأجزاء الرئيسية.

س3. هل مفتاح فصل الحمل آمن للمس؟

ج: في مجموعة المفاتيح الكهربائية الحديثة، عادة ما يكون مفتاح فصل الحمل نفسه مغلقًا داخل خزان معدني (كما هو الحال في مجموعة المفاتيح الكهربائية "المعزولة بالغاز" أو "الصديقة للبيئة). لا يمكنك لمسه مباشرة. الجزء الخارجي من الخزانة مؤرض، لذا إذا تم تركيب المعدات بشكل صحيح، فمن الآمن للمشغلين الوقوف أمامها وتشغيل المقبض.

س 4. لماذا يعتبر مفتاح التحميل أرخص من قاطع الدائرة؟

ج: إن قاطع الدائرة عبارة عن آلة معقدة للغاية. يجب أن تكون قوية بما يكفي لالتقاط وإيقاف انفجار ضخم من الطاقة يشبه البرق (دائرة كهربائية قصيرة). يجب على مفتاح فصل الحمل فقط إيقاف التدفق الطبيعي للكهرباء. نظرًا لأن الأجزاء الداخلية لا يجب أن تكون شديدة التحمل، فإن تكلفة التصنيع أقل.

س5. هل يمكنني استخدام مفتاح كسر الحمل لمحرك مصنع كبير؟

ج: عادة، لا. تخلق المحركات الكبيرة مشاكل خاصة عند إيقاف تشغيلها. إنها تتطلب جهازًا (مثل موصل أو قاطع دائرة محدد) مصمم للتعامل مع هذا النوع المحدد من الارتداد الكهربائي. تعتبر مفاتيح فصل الأحمال هي الأفضل للكابلات وخطوط التوزيع والمحولات.

التزامنا بخدمة ما بعد البيع

نعتقد أن شراكتنا معك بدأت بعد إتمام الصفقة. تلتزم شركتنا بتقديم دعم موثوق به لضمان تشغيل أجهزتك بسلاسة طوال عمرها الافتراضي. فيما يلي الخدمات التي يمكنك الحصول عليها منا:

الدعم الفني والتدريب: التوجيه عن بعد والتدريب المجاني؛ السنة الأولى من الصيانة المجانية.

الاستجابة السريعة: يتم التعامل مع الاستفسارات خلال ساعة واحدة، مما يضمن حل المشكلة في الوقت المناسب.

الاستشارة مدى الحياة: الاستشارة الفنية والدعم المقدم طوال دورة حياة المعدات بأكملها.

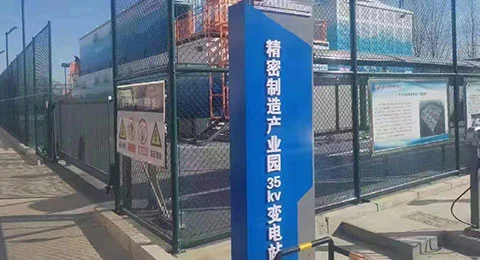

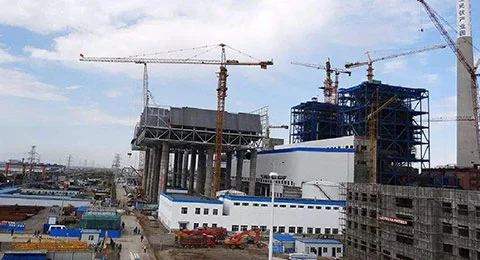

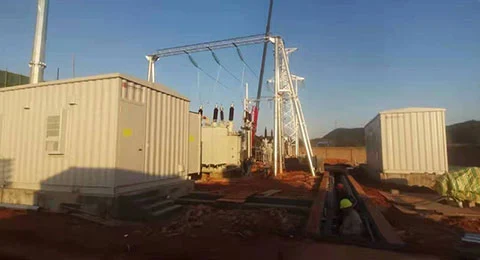

حالات العملاء

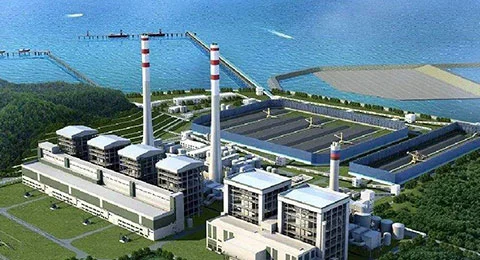

1. مشروع توزيع الطاقة الإقليمي لشبكة الدولة في شرق الصين

2. مشروع الطاقة الكهروضوئية بقدرة 1600 ميجاوات لقاعدة الطاقة الجديدة في مقاطعة تشينغهاي

3. توسيع المحطة الفرعية لمنجم آيني للذهب في طاجيكستان بقدرة 110 كيلو فولت

4. إمداد كامل لمعدات الطاقة لسكة حديد سيتشوان-التبت

لماذا تختار شركة Cotenele الكهربائية؟

1. الشركة المصنعة المهنية في الصين، العرض المباشر من المصنع، تدعم الشراء بالجملة.

2. المنتجات حاصلة على شهادة ISO9001/14001/18001.

3. سنوات من الخبرة في التعاون مع العملاء المحليين والدوليين، ودراسات الحالة الواقعية تضمن النجاح.

4. البحث والتطوير المبتكر، والترقية المستمرة لخزانات الغاز الصديقة للبيئة من سلسلة RHSV.

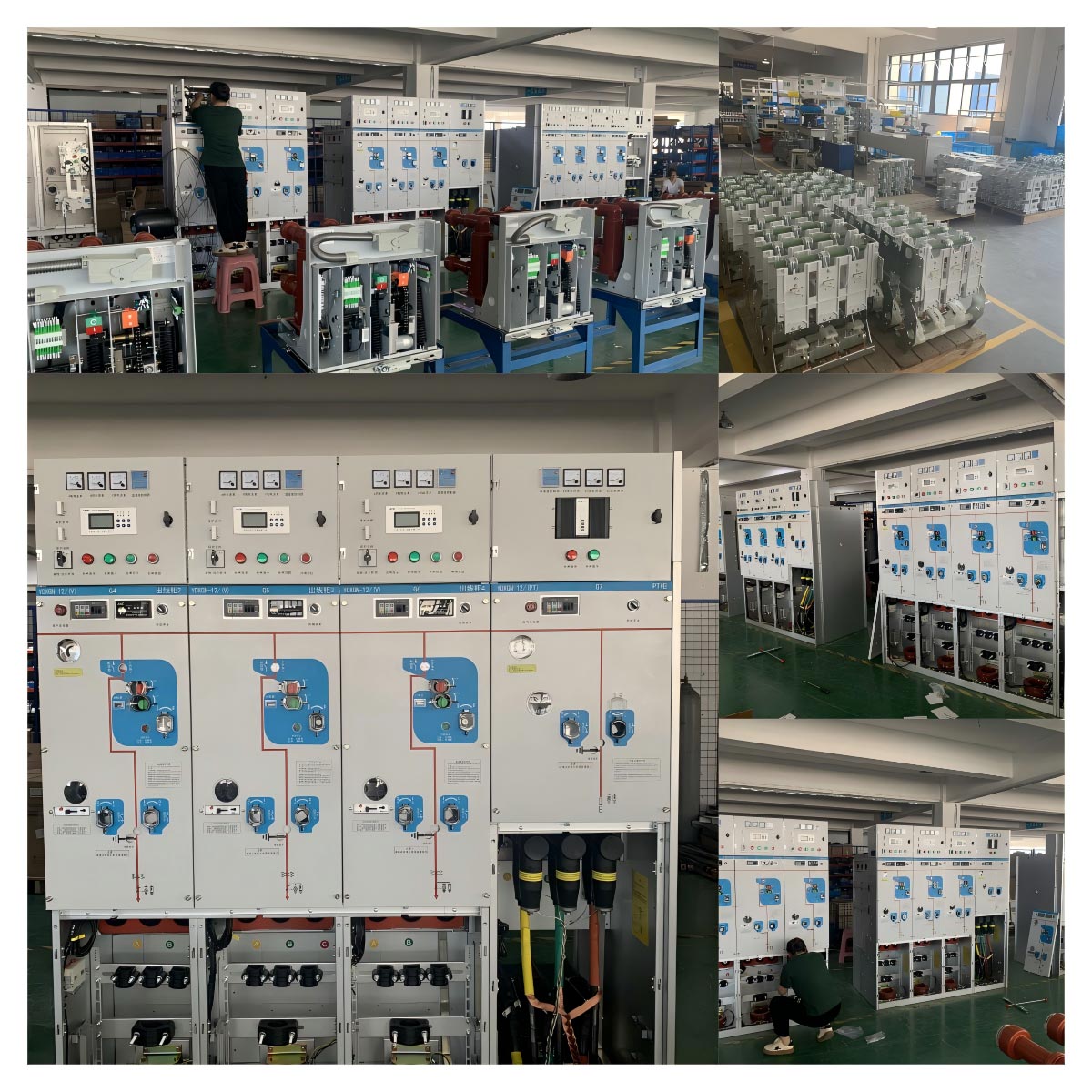

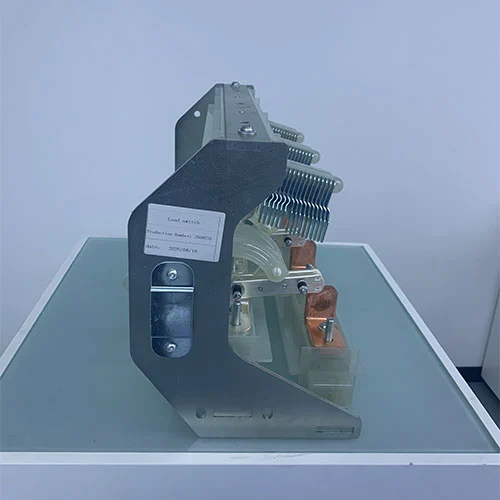

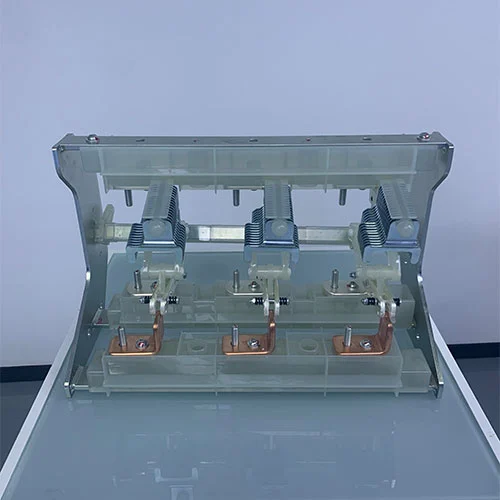

عرض المنتجات
