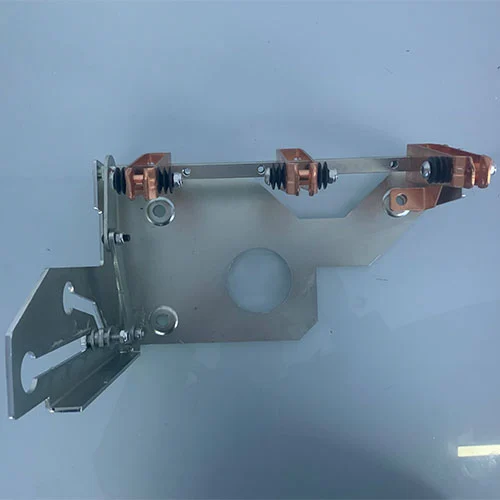

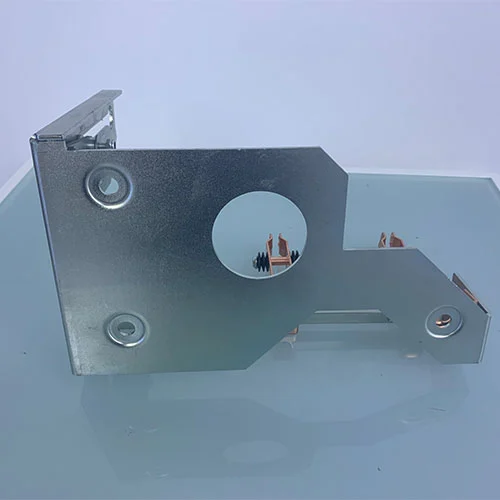

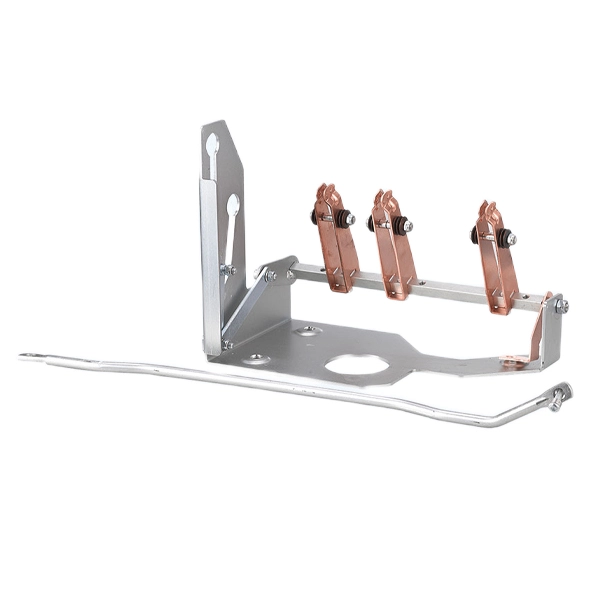

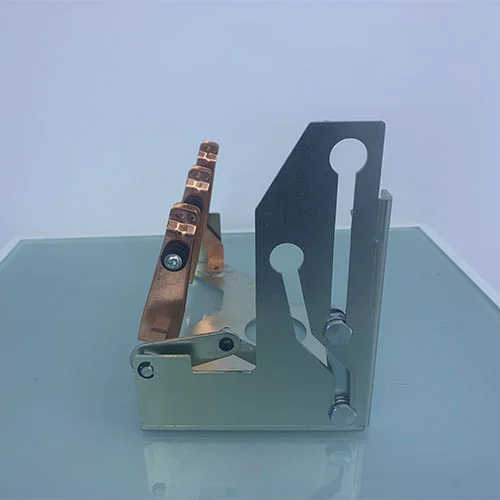

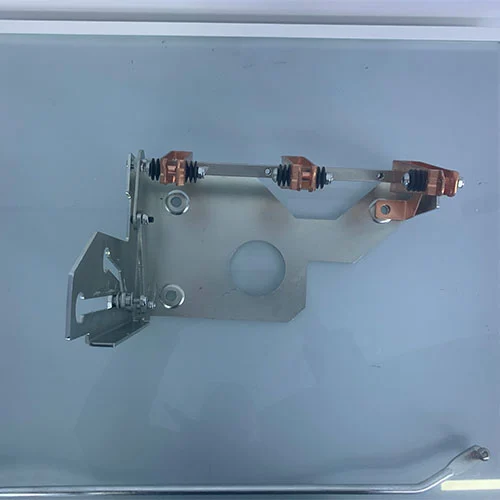

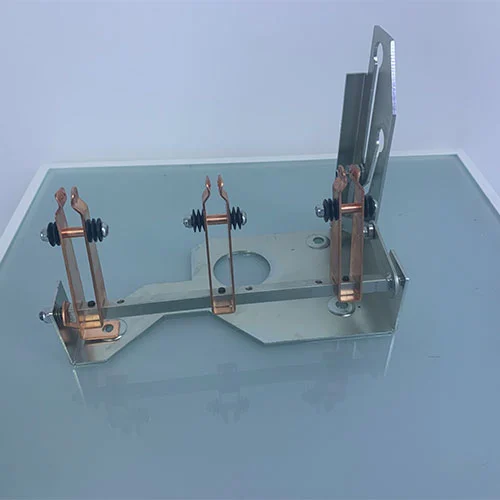

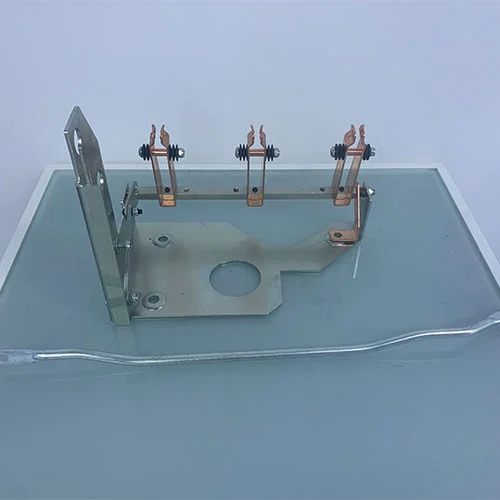

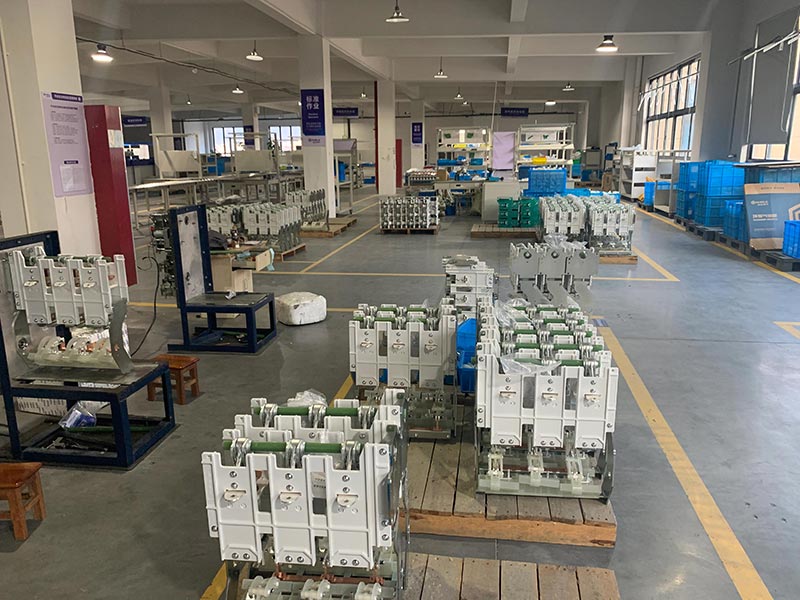

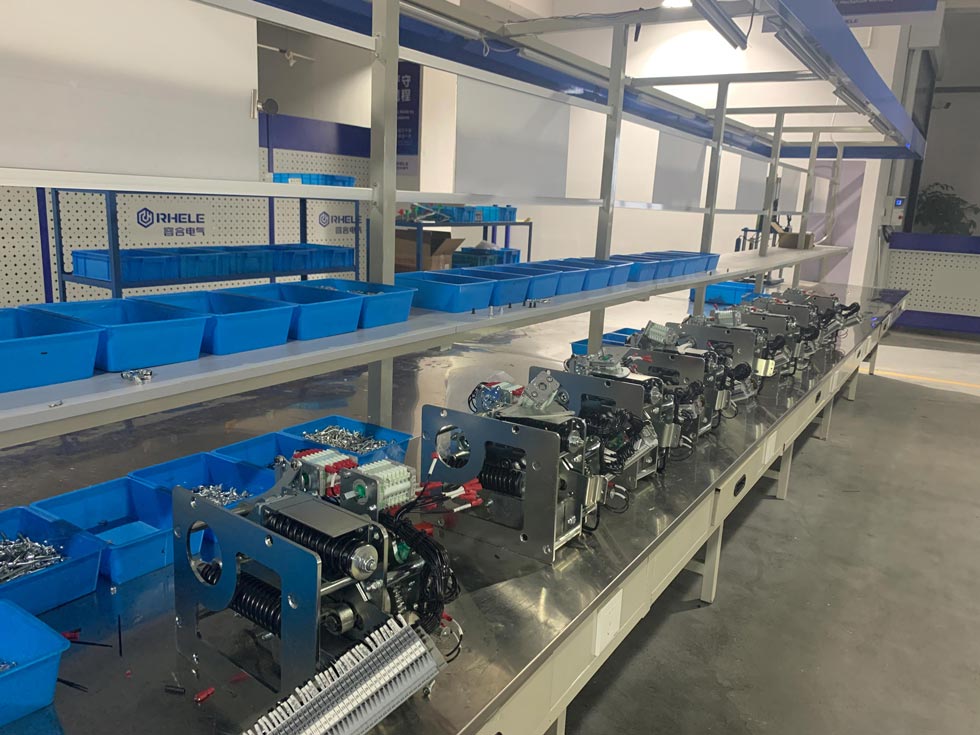

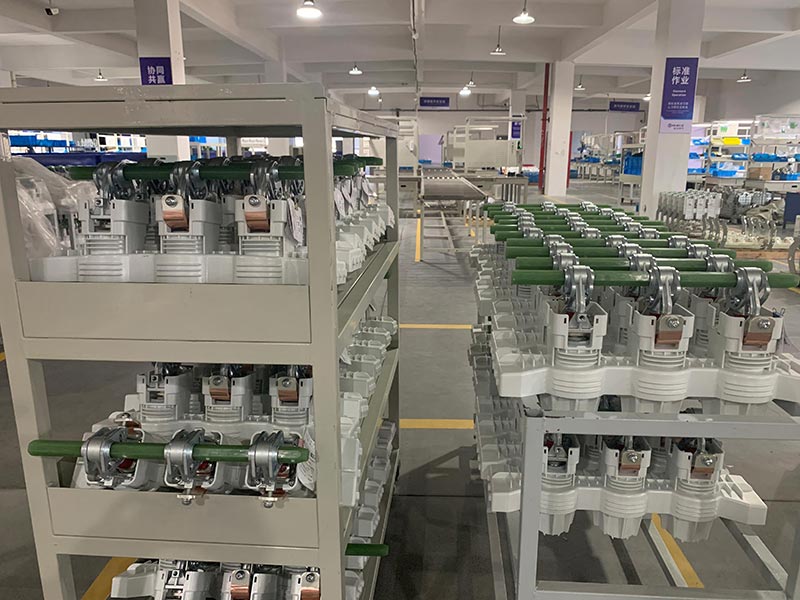

مفتاح التأريض الداخلي بجهد متوسط ​​11 كيلو فولت لـ RMU

تعد الوحدة الرئيسية الحلقية (RMU) من معدات الطاقة الحيوية لضمان إمدادات الكهرباء الموثوقة والمستمرة للمستخدمين النهائيين في شبكات توزيع الطاقة الحديثة، وعادةً ما يتم تركيب مفاتيح التأريض في وحدات RMU هذه لمحطات التوزيع الفرعية الثانوية.

تتميز وحدات RMU بميزات الحجم الصغير ومتعددة الوظائف، كما أن سلامة الأفراد والمعدات أثناء الوحدات الرئيسية الحلقية تحتاج إلى صيانة وعندما تكون في ظروف خطأ يكون أمرًا بالغ الأهمية. يعد مفتاح التأريض الداخلي ذو الجهد المتوسط ​​11KV لـ RMU مكونًا محددًا ولكنه بالغ الأهمية. على الرغم من أن هيكل مفتاح التأريض بسيط. إلا أنه حجر الزاوية في إجراءات التشغيل الآمنة، والتي يمكن أن توفر اتصالاً آمنًا يمكن التحقق منه بين الأجزاء غير النشطة من الدائرة الكهربائية والأرض.

النموذج والمعاني

ما هو مفتاح التأريض؟

مفتاح التأريض الداخلي ذو الجهد المتوسط ​​11KV لـ RMU هو مفتاح ميكانيكي مدمج عادةً في مكون متوسط ​​الجهد لمجموعة المفاتيح الكهربائية، مثل RMU، ومجموعة المفاتيح الكهربائية الصديقة للبيئة، ومجموعة المفاتيح الكهربائية المعزولة بالغاز. والغرض الأساسي منه هو توصيل جزء معين من الدائرة - مثل وحدة تغذية الكابل أو شريط التوصيل - مباشرة بالأرض. يختلف مفتاح التأريض عن قاطع الدائرة الفراغية، أو مفتاح فصل الحمل، ولم يتم تصميم مفتاح التأريض لمقاطعة تيار الحمل أو تيار العطل في الظروف العادية. بدلاً من ذلك، فهو جهاز أمان يعمل فقط بعد إلغاء تنشيط الدائرة بواسطة جهاز التبديل الأساسي. فهو يوفر إشارة واضحة وإيجابية إلى أن الجزء السفلي من الشبكة مؤرض، مما يضمن أنه آمن للفنيين للعمل عليه.

كيف يعمل هذا المنتج؟

يضمن مفتاح التأريض الداخلي ذو الجهد المتوسط ​​11 كيلو فولت لـ RMU الصيانة الآمنة وحماية النظام من خلال إنشاء مسار تأريض منخفض المقاومة. وتتكون عملية عملها من ثلاث مراحل رئيسية:

1. التشغيل الميكانيكي:يتم تشغيل مفتاح التأريض من خلال آلية خارجية، وعادةً ما يتم ذلك باستخدام مقابض يدوية أو أجهزة كهربائية للتشغيل عن بعد. تعمل هذه الآلية على دفع مجموعة من جهات الاتصال المتحركة نحو مجموعة من جهات الاتصال الثابتة. عادة ما تكون العملية من النوع "المقاوم للتصنيع"، مما يعني أن المفتاح لديه قوة ميكانيكية للإغلاق ضد تيار الخلل في حالة حدوث خطأ، على الرغم من أنه لا يمكن فتحه في حالة حدوث خطأ.

2. إنشاء المسار الأرضي:عندما تتزاوج جهات الاتصال المتحركة مع جهات الاتصال الثابتة، فإنها تنشئ مسارًا معدنيًا مستمرًا. يتم توصيل أحد طرفي هذا المسار بموصل الجهد العالي (على سبيل المثال، طرف الكابل). ويتم تثبيت الطرف الآخر بقوة بالقضيب الأرضي الخاص بوحدة RMU، والذي بدوره متصل بالشبكة الأرضية للمحطة. وهذا يؤدي بشكل فعال إلى تقصير موصلات الطور إلى الأرض.

3. تشابك الأمان:أحد الجوانب الأساسية لعمله هو التشابك الميكانيكي الصارم (جزء من منطق "المنع الخماسي"). تمنع هذه التعشيقات إغلاق المفتاح التأريض عندما يكون المفتاح الرئيسي (مفتاح فصل الحمل أو قاطع الدائرة) في وضع الإغلاق، وعلى العكس من ذلك، تمنع المفتاح الرئيسي من الإغلاق أثناء تعشيق المفتاح التأريض. وهذا يمنع الأخطاء "الميتة القصيرة" الكارثية.

ما هي وظائف هذا المنتج؟

يوفر مفتاح التأريض الداخلي ذو الجهد المتوسط ​​11 كيلو فولت لوحدة RMU وظائف هامة تتعلق بالسلامة والتشغيل:

1. سلامة الموظفين

أسس الكابلات وقضبان التوصيل لضمان بيئة عمل ذات إمكانات صفرية.

يحمي موظفي الصيانة من الظروف الكهربائية غير المتوقعة مثل الإمداد العكسي، أو الجهد المستحث، أو الصواعق، أو الشحن المتبقي.

2. تبديد الشحنة المتبقية

تقوم كابلات الجهد المتوسط ​​بتخزين الطاقة السعوية.

يوفر المفتاح مسار تفريغ يمكن التحكم فيه بعد فصله عن مصدر الطاقة، مما يقلل من خطر حدوث صدمة كهربائية.

3. بيان الحالة والتحقق منها

يوفر إشارة مرئية واضحة على لوحة RMU.

إلى جانب مؤشرات وجود الجهد، يمكن للفنيين التحقق من سلامة الدائرة قبل التشغيل.

4. تمكين اختبار الكابلات

يسهل بشكل آمن الاختبارات الكهربائية مثل مقاومة العزل أو اختبار VLF.

بعد الاختبار، يقوم المفتاح بتفريغ جهد الاختبار المتراكم بأمان من سعة الكابل.

كيف يجب علي المضي قدما؟

1. فصل مفتاح التأريض:أدخل مقبض التشغيل في فتحة تشغيل مفتاح التأريض، وأدر الدبوس العكسي لفصله.

2. داخل فتحة تشغيل مفتاح التحميل، أدر اتجاه عقارب الساعة (اضغط على زر الإغلاق للتشغيل الكهربائي) لإغلاق المفتاح.

3. عند استخدام وصلات على شكل مروحة، يتم تجميع نقاط التأريض لمفتاح التأريض السفلي في المواضع 1 و4 و6.

4. عند استخدام القضبان النحاسية للتداخل، يتم تجميع نقاط التأريض لمفتاح التأريض السفلي في المواضع 2 و3 و5.

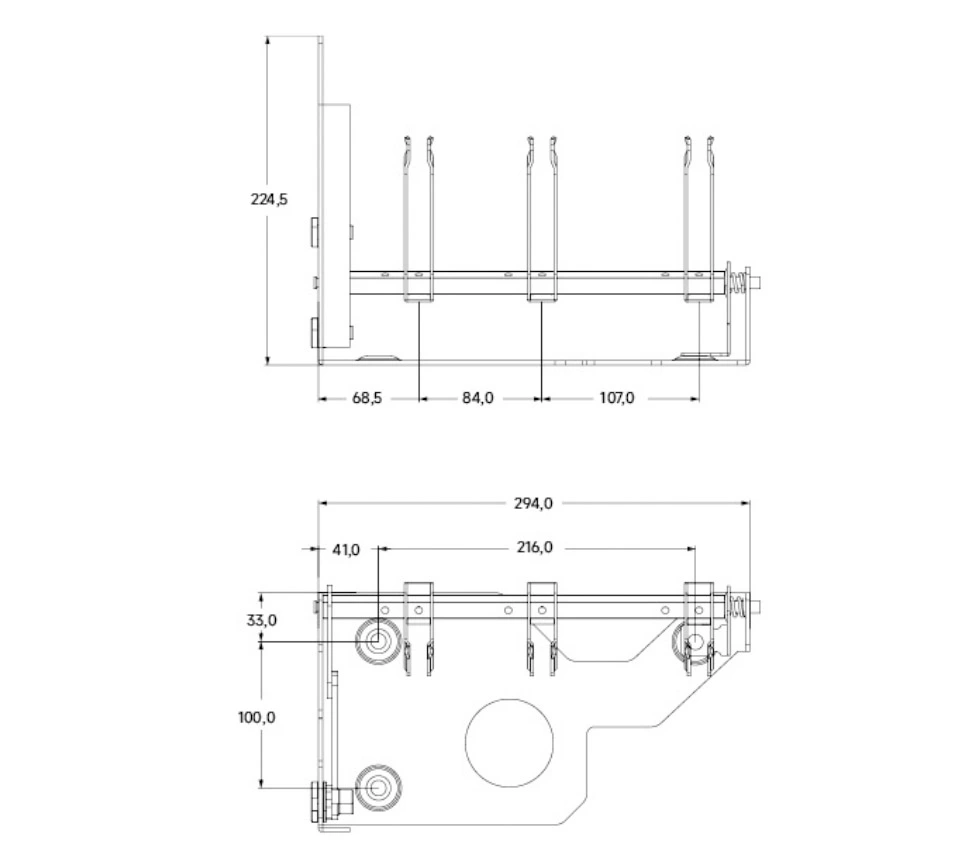

المظهر والأبعاد

لماذا تختار كوتنيل؟

1. الشركة المصنعة في الصين، أسعار معقولة، جودة موثوقة.

2. الخبرة الواسعة والبحث والتطوير المستقل للمكونات الأساسية تضمن التشغيل الفعال والآمن لوحدة RMU.

3. الدعم الفني الشامل وما بعد البيع، وتوفير إرشادات التثبيت والتشغيل في الموقع للعملاء.

4. منتجات صديقة للبيئة وموفرة للطاقة، تلبي متطلبات الكهرباء الخضراء الحديثة.
