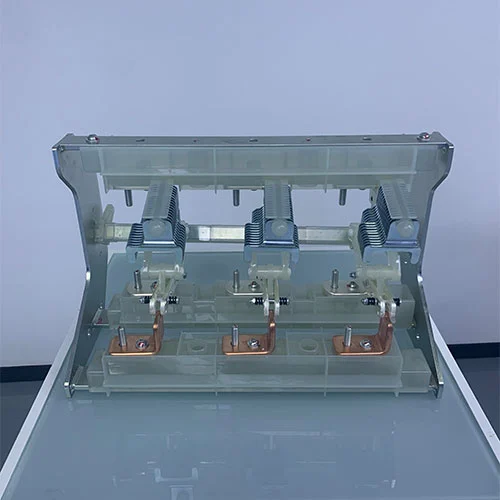

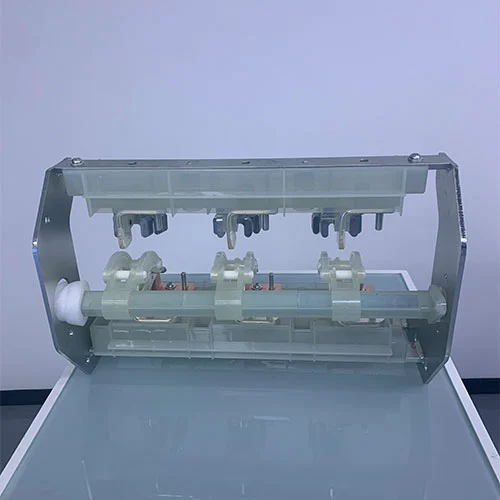

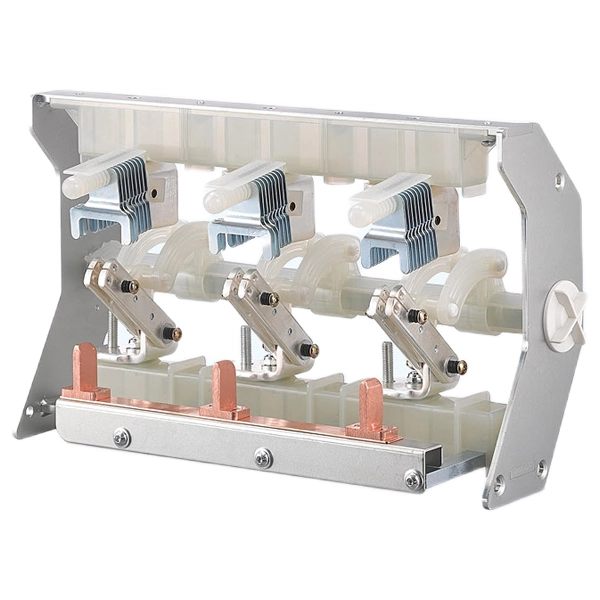

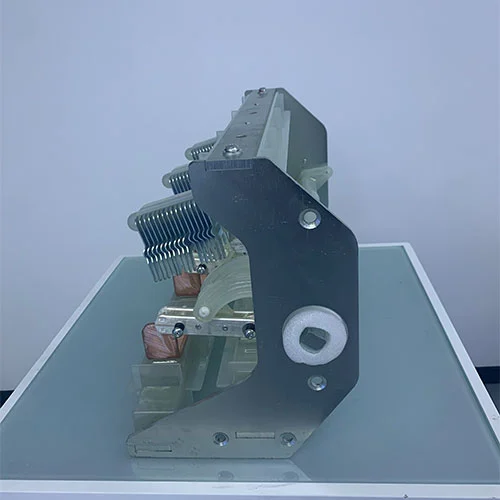

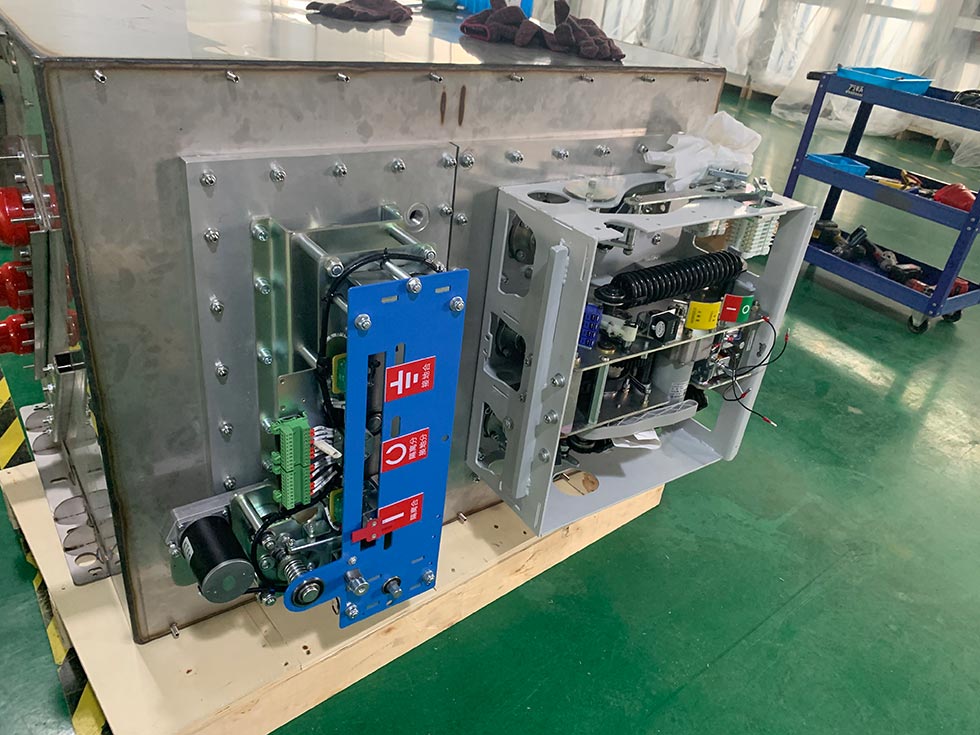

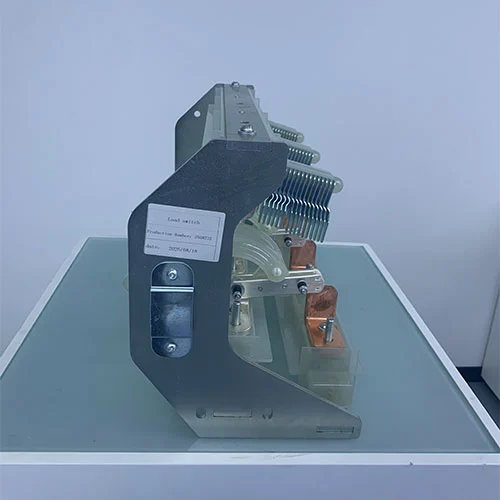

مفتاح فصل الحمل 11 كيلو فولت للوحدة الرئيسية لحلقة الجهد المتوسط
يعد مفتاح كسر الحمل 11KV من سلسلة KDK-12D / 800-20 للوحدة الرئيسية لحلقة الجهد المتوسط من المنتجات المهمة لشركة Cotenele، ويتوافق مفتاح كسر الحمل هذا مع متطلبات المعايير والمواصفات ذات الصلة مثل GB3804-2017 "3.6kV ~ 40.5kV محولات تحميل التيار المتردد ذات الجهد العالي"، GB16926-2009 "مفاتيح تحميل الجهد العالي AC - جهاز مجموعة الصمامات الواحدة"، و GB/T1985-2023 "مفاتيح عزل التيار المتردد عالية الجهد ومفاتيح التأريض". يجب أن يصل تيار الصمود قصير المدى للدائرة الرئيسية إلى 20 كيلو أمبير (4 ثوانٍ) و25 كيلو أمبير (3 ثوانٍ)، ويجب أن يكون العمر الميكانيكي لمفتاح الحمل 5000 مرة. تيار الصمود قصير المدى لمفتاح التأريض يصل إلى 20 كيلو أمبير (4 ثوان)، والعمر الميكانيكي يصل إلى 3000 مرة.
يعد مفتاح فصل الحمل 11 كيلو فولت للوحدة الرئيسية لحلقة الجهد المتوسط مكونًا أساسيًا مصممًا للتحكم الآمن في تدفق الطاقة الكهربائية. يقع بين فاصل الفصل وقاطع الدائرة، وهو مثالي للشبكات الحلقية لكسر الحمل من النوع C ويمكن استخدامه مع الصمامات ذات الجهد المتوسط في الشبكات الحلقية من النوع F لضمان حماية وتشغيل موثوقين.
يدعم هذا المحول الأنظمة من 6 كيلو فولت إلى 40.5 كيلو فولت وهو مناسب لشبكات التوزيع الصناعية والبلدية والطاقة المتجددة والتجارية.
النموذج والمعاني
| دينار كويتي | K | 12 | D | 800 | 20 |
| شركة شفرة |
مفتاح كسر التحميل | تصنيف الجهد االكهربى |
نوع التأريض | تصنيف حاضِر |
تصنيف قصير الوقت الصمود الحالي |
تطبيقات المنتج
يعد مفتاح كسر التحميل 11KV للوحدة الرئيسية للحلقة ذات الجهد المتوسط هو المكون الأساسي في الوحدات الرئيسية للحلقة. يتم نشر هذه الوحدات مثل HXGN15-12، وHXGN15-40.5 على نطاق واسع في أنظمة توزيع الطاقة الثانوية. تشمل التطبيقات الأساسية للوحدة الرئيسية الحلقية ما يلي:
حماية المحولات:تحويل وحماية محولات التوزيع (عادة ما تصل إلى 1250/1600 كيلو فولت أمبير) بطريقة مدمجة واقتصادية.
تبديل حلقة الكابل:قم بإنشاء وإدارة اتصال شبكة دائري يعزل مقاطع الكابل للصيانة دون مقاطعة مصدر الطاقة للحلقة بأكملها.
مراكز الطاقة الصناعية والتجارية:بمثابة نقطة التبديل والحماية الرئيسية لمداخل الطاقة في المصانع والمجمعات السكنية والمباني التجارية.
خصائص المنتج
يتم تعريف مفاتيح كسر التحميل من خلال مجموعة من التصميم المميز والخصائص الوظيفية:
تحميل التعامل مع التيار
يمتلك نظام تبريد قوسي مخصص (والذي قد يكون هواء، أو غاز، أو فراغ، أو قائم على SF6) يتيح الإغلاق والفتح الآمن لتيارات الحمل العادية وتيارات الحمل الزائد المحددة.
عدم وجود القدرة على كسر ماس كهربائى
مصممة بطبيعتها بحيث لا تقطع تيارات خطأ الدائرة القصيرة. يتم تحقيق هذه الوظيفة المهمة بواسطة فتيل مرتبط.
عزل الكسر المرئي
يحتوي بناء مفتاح فصل الحمل على فجوة عزل واضحة لا لبس فيها عندما يكون في الوضع المفتوح، مما يضمن سلامة موظفي الصيانة الذين يعملون في الدائرة النهائية.
وسائط تبريد القوس المتنوعة
لتلبية المتطلبات البيئية المختلفة واحتياجات الأداء، يمكن لمفتاح كسر الحمل توفير العديد من التقنيات مثل الهواء أو النوع المنتفخ الذي يستخدم الهواء المضغوط لإطفاء القوس ونوع الفراغ الذي يستخدم قاطعًا فراغيًا لإخماد القوس الفائق في غرفة مغلقة.
نوع الغاز SF6
يستخدم غاز سداسي فلوريد الكبريت للحصول على عزل ممتاز وخصائص تبريد القوس الكهربائي.
تصميم مدمج ومتكامل:يسمح هيكلها بمساحة صغيرة، خاصة عند دمجها مع الصمامات في وحدة وظيفية واحدة داخل حاوية RMU.
مزايا المنتج
في الوحدات الرئيسية الحلقية ذات الجهد المتوسط (RMS)، تُستخدم عادةً مفاتيح فصل الحمل مع الصمامات. في هذا التطبيق النموذجي، يوفر مفتاح فصل الحمل 11 كيلو فولت للوحدة الرئيسية لحلقة الجهد المتوسط مزايا كبيرة مقارنة باستخدام قواطع الدائرة:
كفاءة اقتصادية كبيرة
تعد مجموعة "مفتاح التحميل + المصهر" حلاً فعالاً من حيث التكلفة للغاية لحماية محولات التوزيع القياسية، وتكاليف تصنيعها وتركيبها أقل بكثير من تكاليف وحدة RMU القائمة على قاطع الدائرة، ويمكنها توفير وفورات كبيرة في ميزانيات المشروع دون المساس بالوظائف الأساسية.
خصائص الحماية الفائقة
تعد سرعة التدخل أمرًا بالغ الأهمية لمنع حدوث عطل في المحول الداخلي، مثل انفجار الخزان. يمكن للمصهر ذو الجهد المتوسط أن يزيل الخلل خلال أول 10 ميلي ثانية، والذي غالبًا ما يكون أسرع من وقت تشغيل قاطع الدائرة (عادةً حوالي 60 مللي ثانية). سرعة الاستجابة هذه عززت الحماية للمحول. علاوة على ذلك، فإن هذا المزيج من مفتاح فصل الحمل والصمام يبسط التنسيق في الشبكات الحلقية، وقد يكون تحقيق التنسيق من قواطع الدائرة أمرًا صعبًا.
المعلمات التقنية
| SN | محتوى | وحدة | اِصطِلاحِيّ بوراميتر |
| 1 | التردد المقدر | هرتز | 50 |
| 2 | التصنيف الحالي | A | 800 |
| 3 | تصنيفها لفترة قصيرة مع والتيار | كا | 20/25 |
| 4 | مدة الدائرة القصيرة المقدرة | S | 4 |
| 5 | تصنيف ماس كهربائى صنع الحالي | كا | 50 |

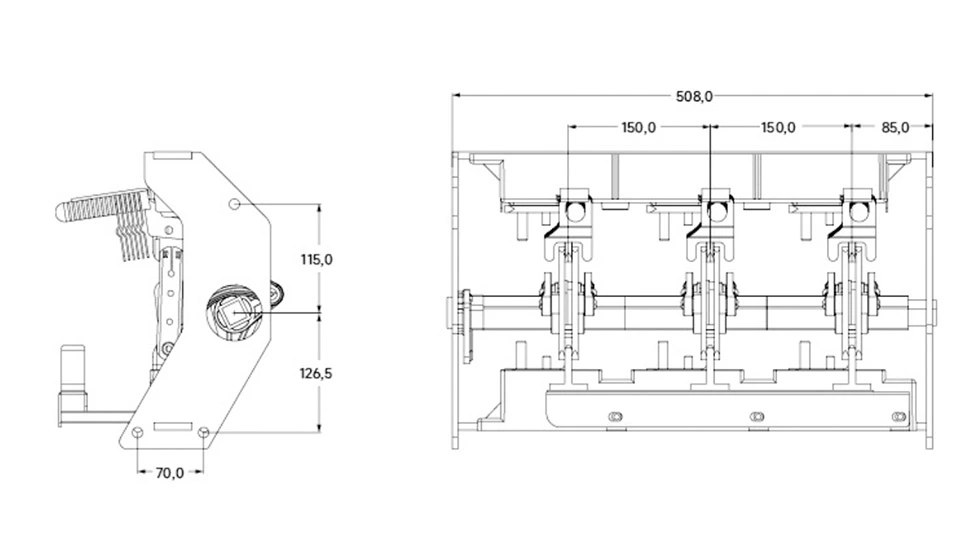

المظهر والأبعاد
التعليمات
Q1: ما هو مفتاح فصل الحمل 11 كيلو فولت للوحدة الرئيسية لحلقة الجهد المتوسط؟
ج: إن مفتاح فصل الحمل 11 كيلو فولت للوحدة الرئيسية لحلقة الجهد المتوسط هو جهاز تبديل أساسي في نظام توزيع الطاقة ذو الجهد المتوسط. يتم استخدامه لتوصيل أو فصل الأحمال الحالية بأمان ويتم تثبيته عادةً داخل الوحدة الرئيسية الحلقية (RMU). يقع بين فاصل بسيط وقاطع دائرة معقد، ويمكنه تحمل الأحمال العادية والتيارات الزائدة، لكنه لا يمكنه مقاطعة تيارات خطأ الدائرة القصيرة بشكل مباشر. عادة ما يتم تحقيق حماية ماس كهربائى عن طريق الصمامات أو قواطع الدائرة.
Q2: ما هو وقت التسليم المعتاد؟
ج: هذا يعتمد على الكمية المحددة لطلبك، عادة في غضون 15 يوم عمل. إذا كانت احتياجات طلبك عاجلة، يمكننا مناقشتها.
س 3: ما هي طريقة الدفع التي ترغب في قبولها؟
ج: طريقة الدفع المعتادة لدينا هي دفعة مقدمة بنسبة 30%، مع دفع نسبة 70% المتبقية بالكامل قبل الشحن. نقتبس عادة على أساس طريقة EXW. إذا كان لديك متطلبات أخرى، يمكننا التواصل أيضًا.
Q4: هل يمكنك ضمان عدم تلف البضائع أثناء النقل البحري لمسافات طويلة؟
ج: بشكل عام، سوف نستخدم التغليف الاحترافي لضمان "مقاومة الصدمات" وتأمين النقل لتوفير "شبكة أمان".
حول التعبئة والتغليف: سيتم تعبئة جميع شحناتنا في "تغليف قياسي للتصدير يستحق البحر"، طرق التعبئة هذه مثل استخدام الرغوة السميكة/عمود الفقاعات داخل صندوق العبوة، باستخدام صناديق مموجة عالية الجودة من درجة التصدير/أرفف خشبية/منصات نقالة خارج العبوة. لقد خضعت طرق التعبئة والتغليف هذه لاختبارات طويلة الأمد والتحقق العملي من النقل، ويمكنها التعامل بشكل فعال مع المطبات العادية، وضغط التراص، والبيئات الرطبة أثناء النقل البحري.
فيما يتعلق بالتأمين: على الرغم من أن عبواتنا يمكن أن تقلل من مخاطر الضرر إلى أقصى حد ممكن، إلا أنه بسبب سلسلة النقل الدولية الطويلة، هناك بعض العوامل غير المتوقعة (مثل الطقس القاسي، والتعامل القاسي، وما إلى ذلك). من أجل توفير حماية 100% لبضائعك، نوصي بشدة بشراء تأمين نقل البضائع، أو يمكننا التصرف نيابة عنك. بمجرد حدوث الضرر الناتج عن النقل، يمكنك المطالبة بالتعويض من شركة التأمين بناءً على وثائق التأمين، وهي الممارسة الأكثر شيوعًا حاليًا في التجارة الدولية.

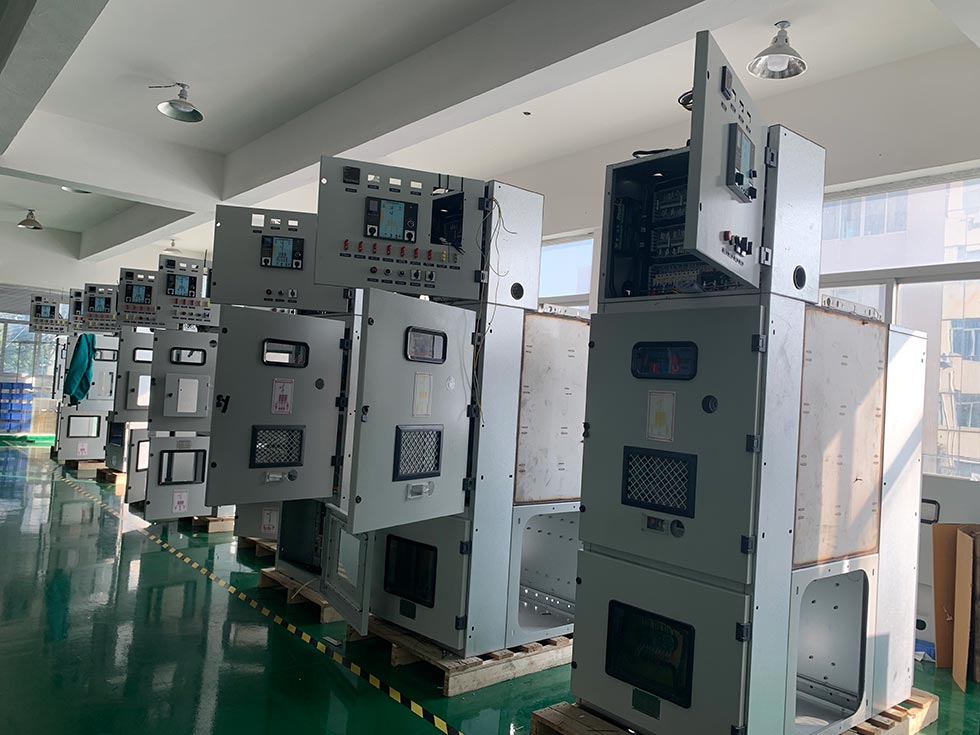

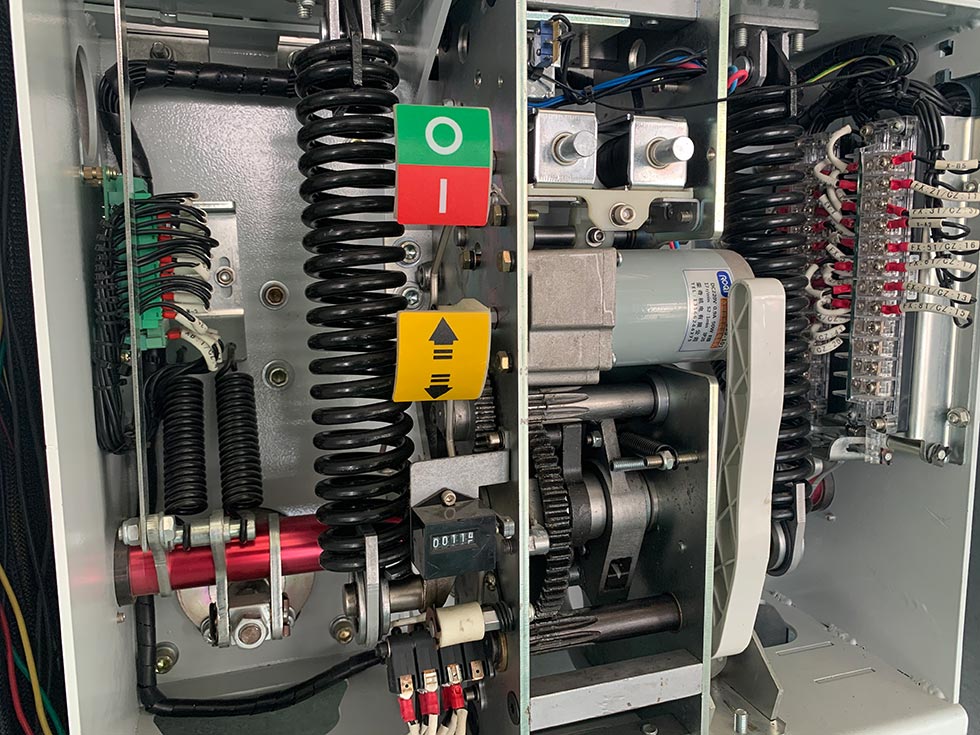

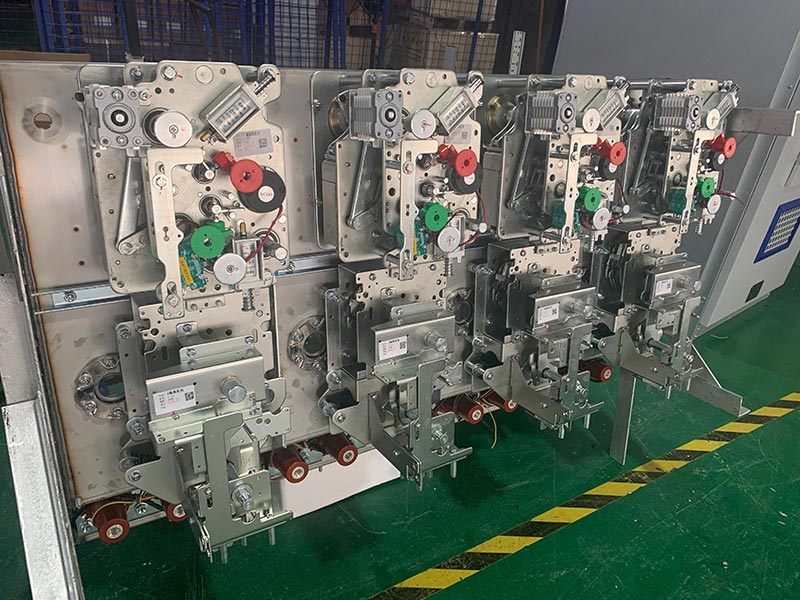

ورشة عمل لدينا
التزامنا بخدمة ما بعد البيع
1. الدعم الفني والتدريب المجاني
نحن نقدم إرشادات فيديو عن بعد عبر الإنترنت وتدريبًا مجانيًا للموظفين الفنيين لديك. جميع الصيانة مجانية خلال السنة الأولى من التشغيل. وبعد عام واحد، تظل خدمات الصيانة المدفوعة متاحة.
2. الاستجابة السريعة
طلباتك مهمة بالنسبة لنا. سوف نقوم بالرد عبر البريد الإلكتروني أو الهاتف خلال ساعة واحدة لضمان تلبية احتياجاتك على الفور.
3. استشارة مدى الحياة
نحن نقدم خدمات استشارية مستمرة طوال عمر معداتك. فريقنا جاهز دائمًا للإجابة على أي أسئلة قد تكون لديكم.
