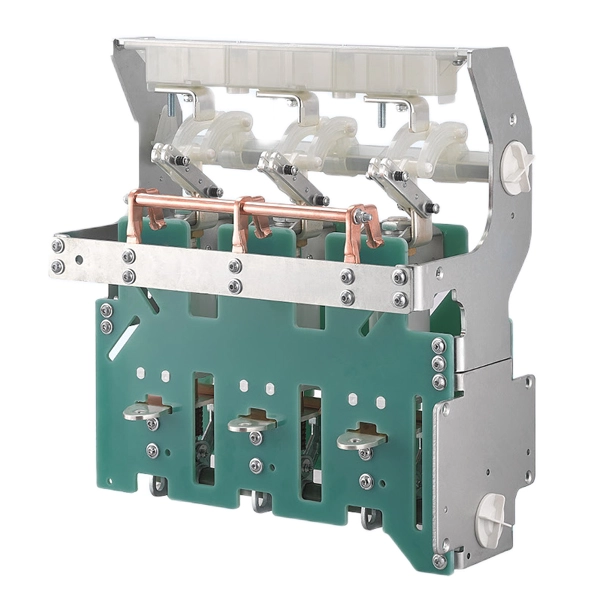

11KV حلقة الوحدة الرئيسية فراغ قواطع دوائر فاصل

الوحدة الرئيسية الحلقية عبارة عن معدات كهربائية مدمجة مع ميزات مثل الحجم الصغير والوظائف المرنة والتشغيل الموثوق. مجموعة المفاتيح الكهربائية الصديقة للبيئة هي مجموعة مفاتيح تستخدم الهواء الجاف أو النيتروجين كوسيلة عازلة. ميزته الرئيسية هي أنه غاز SF6 حر، وهو أكثر ملاءمة لحماية البيئة. إن قاطع الدائرة الكهربائية للوحدة الرئيسية لحلقة 11KV من سلسلة KDV-12D/630-20-S الذي تنتجه شركة Cotenele، والذي يدمج مفاتيح العزل، هو المكون الأساسي لهذين النوعين من المفاتيح الكهربائية ذات الجهد المتوسط. هذا الجهاز الذي يتحمل تيار الدائرة الرئيسية لقاطع الدائرة الكهربائية لفترة قصيرة يلبي 20kA (4s) و25kA (3s)، والعمر الميكانيكي لقاطع الدائرة هو 10000 مرة، والحياة الميكانيكية من مفتاح العزل 3000 مرة. تيار الصمود قصير المدى لمفتاح التأريض يصل إلى 20 كيلو أمبير (4 ثوان)، والعمر الميكانيكي يصل إلى 3000 مرة.

النموذج والمعنى

ميزات المنتج لقواطع دوائر الفراغ

تعتبر قواطع الدائرة المفرغة المكونات الأساسية لوحدات RMU ذات الجهد المتوسط ​​والمفاتيح الكهربائية الصديقة للبيئة، وهي مفضلة في شبكات توزيع الطاقة الحديثة بسبب الأداء الممتاز والفوائد البيئية:

تبريد القوس الفائق:تعتمد التقنية الأساسية لـ VCB بشكل أساسي على قاطع الفراغ الخاص به. عندما ينفصل سطح التلامس، سينطفئ القوس المتولد على الفور تقريبًا أثناء تبريد وإعادة تكثيف جزيئات المعدن المتأين في بيئة مفرغة. هذه العملية سريعة وفعالة للغاية، مما يؤدي إلى الحد الأدنى من التآكل على سطح التلامس.

خالية من الصيانة تقريبًا:على عكس قواطع الدائرة التي تستخدم الزيت أو الغاز كوسيط عازل، لا تحتوي قواطع التيار المتردد على أي وسيلة إطفاء قوسية. وهذا يقلل من أعمال الصيانة، وتكاليف العمالة، وانقطاع الخدمة بشكل كبير، مما يجعلها فعالة من حيث التكلفة للغاية.

عملية صديقة للبيئة:تعمل VCBs دون استخدام أي سداسي فلوريد الكبريت (SF₆) كوسيلة عازلة. وهذا أمر صديق للغاية لحماية البيئة، ويتماشى مع مفهوم الاستدامة العالمية.

حجم صغير وصغير الحجم:يتميز بناء قاطع الدائرة الكهربائية بالبساطة والصغر الحجم، مما يجعله يبسط التثبيت في البيئات ذات المساحة المحدودة مثل المحطات الفرعية والمنشآت الصناعية والمباني التجارية.

التحمل الميكانيكي والكهربائي العالي:تتميز مركبات VCB بالمتانة الاستثنائية ويمكنها تحمل عمليات التبديل المتكررة دون أن تتدهور، مما يضمن موثوقية طويلة المدى للتطبيقات كثيرة المتطلبات.

ميزات المنتج من قطع التبديل

يتمتع جهاز الفصل بميزات متعددة الاستخدامات وآمنة، وهو متاح ليناسب التطبيقات المختلفة:

القدرة على كسر التحميل:تتمثل الوظيفة الرئيسية لمفتاح العزل في تشغيل وإيقاف تيارات الحمل بأمان، مما يوفر وسيلة موثوقة للتحكم في الدائرة.

العزلة المرئية:تتمثل الوظيفة الأساسية لمفتاح المعزل في ضمان سلامة الموظفين الذين يقومون بالصيانة من خلال توفير فجوة مرئية في الدائرة.

قوة تحمل ماس كهربائى:تتميز بمتانة عالية على مستوى الصدع والتي يمكنها تحمل الضغوط الحرارية والميكانيكية لتيارات الدائرة القصيرة العالية لفترة محدودة.

خيارات العزل المزدوج:

قواطع التبديل المعزولة بالهواء:هذا الخيار فعال من حيث التكلفة، وهذا الحل مناسب لتطبيقات مثل تقسيم الكابلات، وتبديل المحولات، والدوائر الحركية. يمكن دمجها مع الصمامات لتعزيز حماية المحولات واستخدامها في تطبيقات التعدين والتعدين المغلفة بالمعدن.

قواطع التبديل المعزولة بالغاز:يستخدم هذا النوع من الموصلات العازلة تقنية SF6 أو SF6 الخالية من الضغط المحكم، ويتميز بأداء عالٍ وعمر تشغيلي طويل، ضمن مساحة صغيرة للغاية، ومناسب للتركيبات في مساحة صغيرة.

ما هي مزايا هذا الجمع؟

يعد قاطع الدائرة الكهربائية للوحدة الرئيسية الحلقية 11 كيلو فولت مكونًا أساسيًا للوحدات الرئيسية للحلقة أو المفاتيح الكهربائية الصديقة للبيئة، وله العديد من المزايا:

الجمع بين الوظائف والسلامة

يؤدي هذا التكامل إلى إنشاء وحدة تبديل وحماية كاملة. بشكل عام، يتعامل VCB مع جميع انقطاعات الأعطال التلقائية، في حين يوفر مفتاح العزل المدمج مع قاطع الدائرة المفرغة نقطة عزل مرئية يمكن التحقق منها للصيانة الآمنة، مع تلبية لوائح السلامة الأكثر صرامة.

كفاءة المساحة والتكلفة

سيؤدي الجمع بين هذين المكونين الأساسيين معًا لتشكيل مكون مستقل إلى تقليل الحجم الإجمالي لمجموعة المفاتيح الكهربائية. يمكن أن يؤدي ذلك إلى تقليل مساحة اللوحة وتبسيط توصيلات الكابلات والوصلات الداخلية، كما سيؤدي إلى خفض تكاليف التركيب.

تعزيز الأمن التشغيلي

يحتوي الحل المشترك بين هذين المكونين على أقفال ميكانيكية تمنع العمليات غير الآمنة. على سبيل المثال، يمكن أن يضمن التعشيق عدم إمكانية فتح فاصل الفصل عندما يحمل VCB تيارًا، مما يضمن سلامة كل من المعدات والمشغلين.

صيانة مبسطة

عندما يتم دمج كل من قاطع الدائرة الفراغية وقواطع الفصل في مكون كامل، يكونان قريبين من بعضهما ومرتبطين ميكانيكيًا، ستصبح عملية الصيانة أكثر وضوحًا. يمكن لعامل الصيانة عزل الدائرة بأمان بواسطة أداة الفصل، والتأكد من أن VCB مفتوح أيضًا لإلغاء تنشيط نظام الطاقة.

تحسين طول عمر النظام

يعمل الجمع بين قاطع الدائرة الفراغية ومفتاح المعزل على تحسين عملية الحماية والتبديل بأكملها، مما يقلل التشغيل غير الضروري لكل مكون على حدة ويساهم في موثوقية ومتانة وحدة RMU ونظام توزيع الطاقة بالكامل على المدى الطويل.

المعلمات التقنية

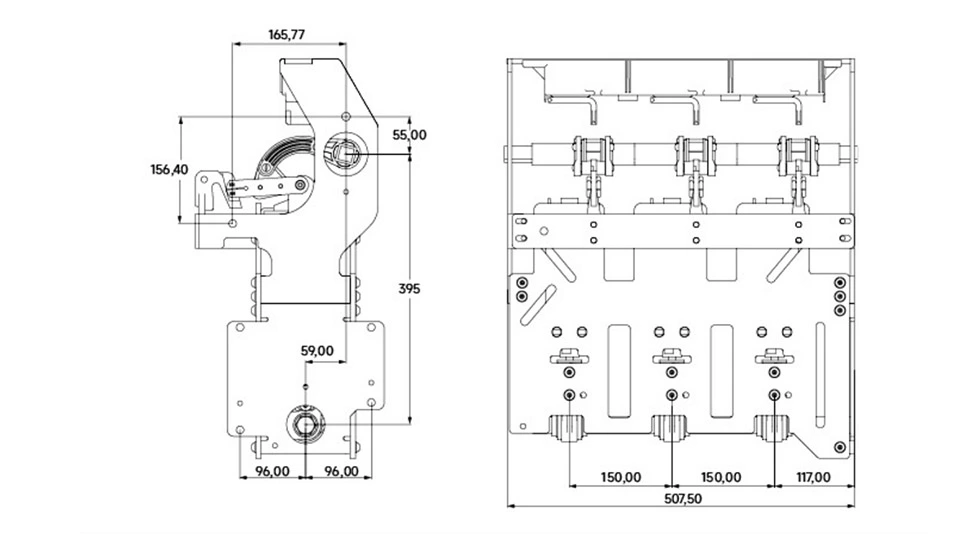

المظهر والأبعاد

التعليمات

Q1: هل تقدم خدمة OEM/ODM ؟

ج: نعم، نحن نقدم خدمة OEM/ODM بناءً على متطلباتك، ويمكننا تصميم الرسومات الهندسية أيضًا، ويمكن للوحة الاسم أو العلامة التجارية ملء معلومات شركتك التي تقدمها، كما يمكنك التقدم بطلب لتكون وكيلنا في منطقتك أو بلدك.

Q2: هل تقدم عينات ؟ هل العينة مجانية ؟

ج: نعم، يمكننا تقديم بعض العينات المجانية من مكونات المفاتيح الكهربائية، ولكن لا يمكننا توفير المعدات الكاملة مثل وحدات RMU أو المفاتيح الكهربائية. ويجب أن تتحملوا رسوم الشحن بأنفسكم.

Q3: أين يقع المصنع الخاص بك ؟

ج: يقع مصنعنا في مدينة Wenzhou، مقاطعة Zhejiang، الصين. عنوان التفاصيل هو المبنى 6، رقم 555 Liule Road، Liushi Town، Yueqing City، Wenzhou City، Zhejiang، هذا الموقع على بعد 20 كم فقط من مطار Wenzhou Longwan. إذا أتيت إلى Whenzhou، من فضلك أخبرنا، سوف نقلك في مطار Longwan.

س 4: هل يمكنني زيارة شركتك للتفتيش؟

ج: بالطبع، نحن نرحب ترحيبا حارا بزيارتك.

Q5: ما هو أعلى جهد مقنن وأعلى تيار مقنن لمنتجك؟

ج: إن منتجنا لديه أقصى جهد مقنن يبلغ 40.5kv وأقصى تيار مقنن يبلغ 3150A.

س 6: ما هو فاصل قاطع الدائرة الكهربائية للوحدة الرئيسية بجهد 11 كيلو فولت؟

ج: إنه مكون أساسي للوحدة الرئيسية الحلقية ذات الجهد المتوسط ​​(RMU) التي تدمج قاطع الدائرة الكهربائية (VCB) وفاصل الاتصال. يتم استخدامه في أنظمة توزيع الطاقة لتحقيق التحكم في التبديل، وحماية الأخطاء، وعمليات العزل الآمنة، وهو مناسب للسيناريوهات الصناعية، وتوزيع الطاقة في المناطق الحضرية، وطاقة الرياح، والخلايا الكهروضوئية.

ضمان الجودة وخدمة ما بعد البيع

1. نحن نقدم التوجيه الفني للفيديو عن بعد والتدريب المجاني. يتم تقديم صيانة مجانية خلال عام واحد من تشغيل المنتج؛ الصيانة المدفوعة متاحة بعد سنة واحدة.

2.2. نحن نستجيب بسرعة لاحتياجات العملاء، ونرد عبر الهاتف أو البريد الإلكتروني خلال ساعة واحدة.

3. نحن نقدم خدمات استشارية طويلة الأجل لحل المشكلات الفنية للعملاء في أي وقت.

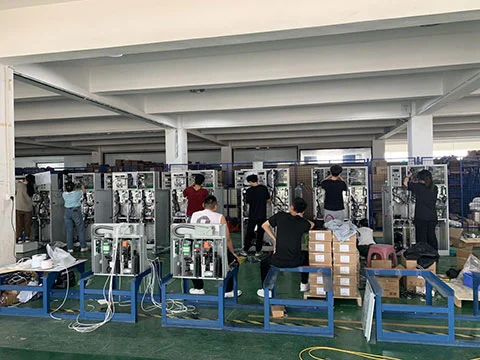

ورشة الإنتاج

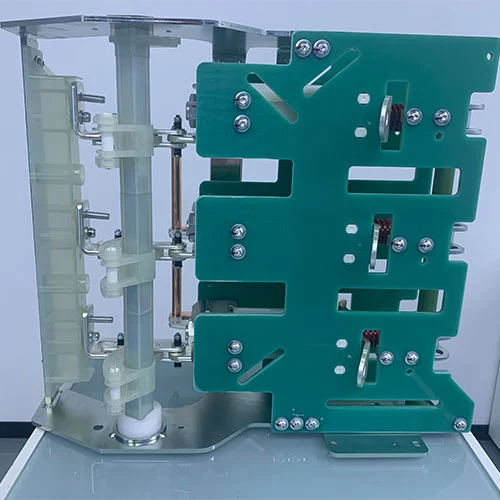

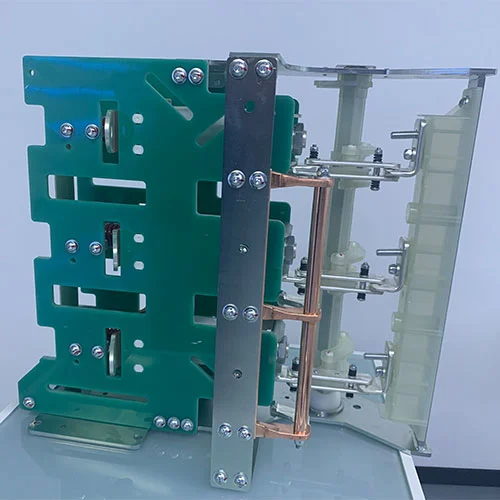

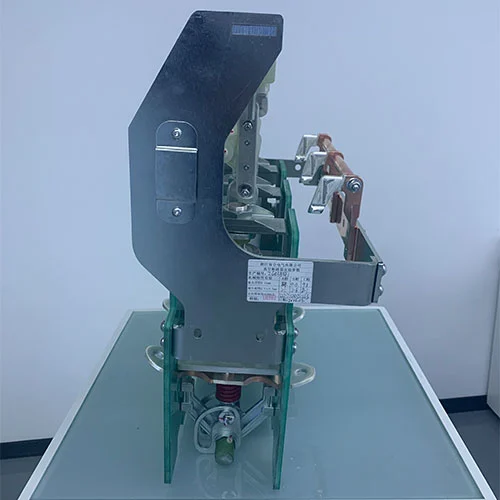

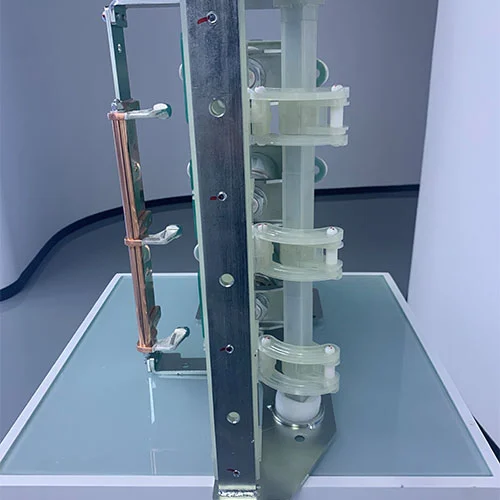

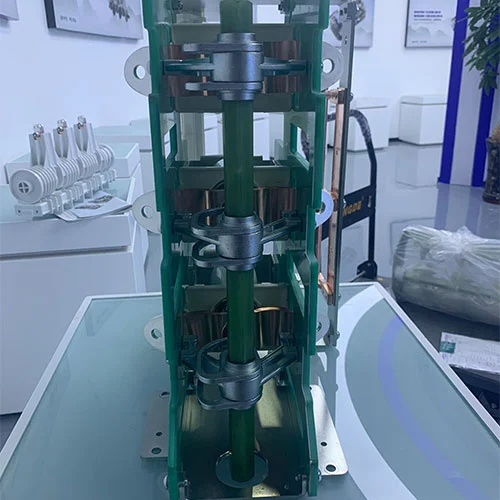

عرض المنتجات
