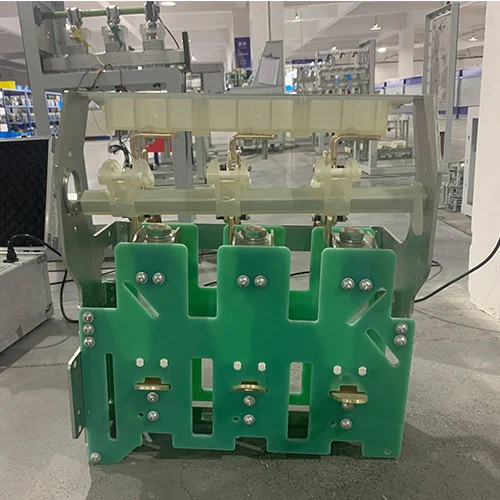

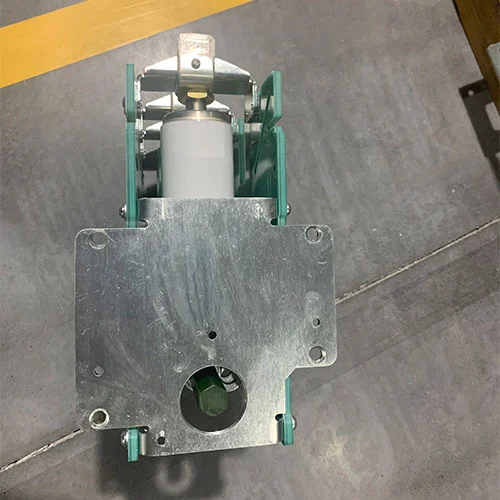

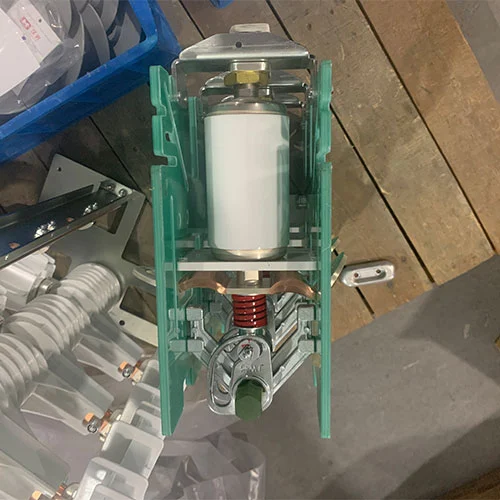

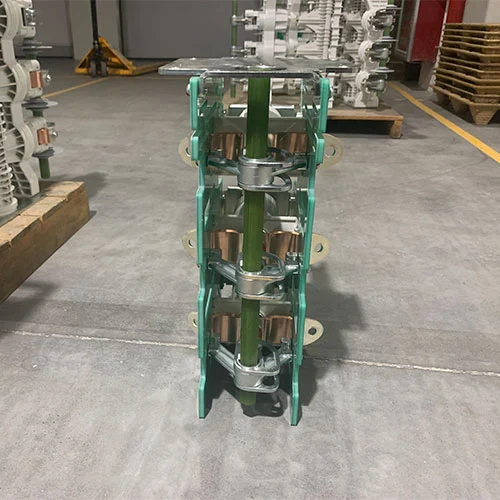

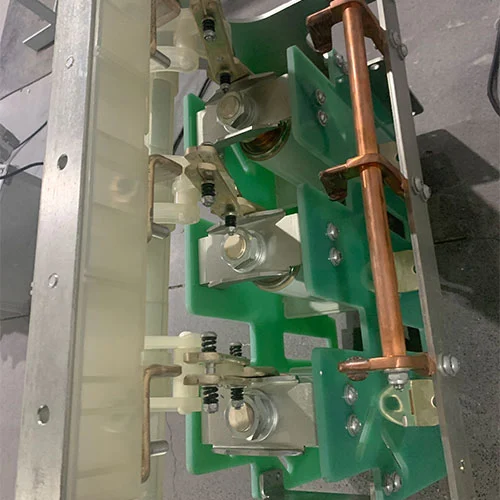

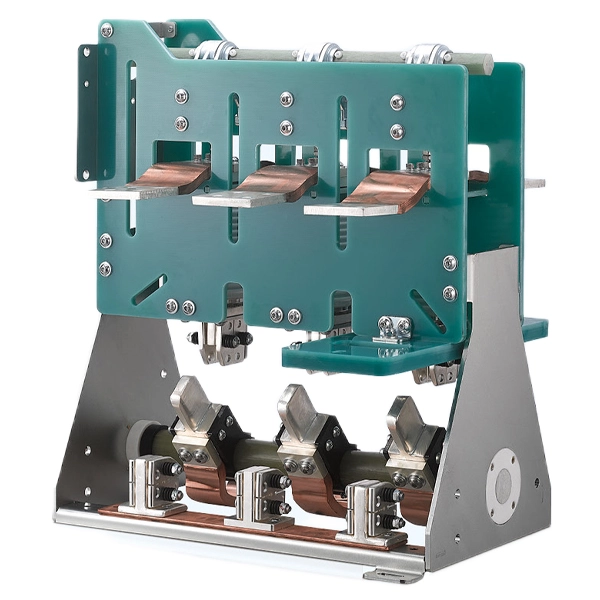

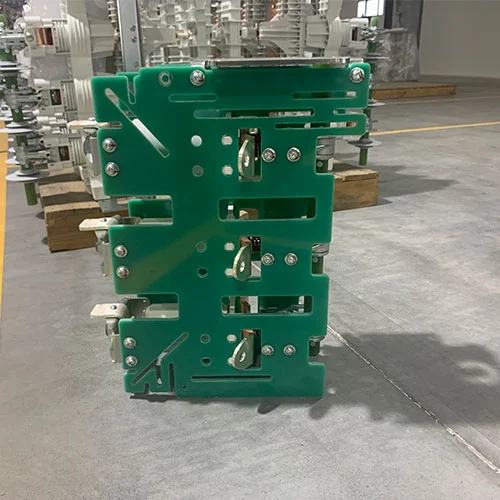

11KV حلقة الوحدة الرئيسية قواطع دوائر المعزل التبديل
شركة Cotenele هي شركة مصنعة محترفة للمكونات الأساسية لمجموعات المفاتيح الكهربائية ذات الجهد المتوسط والوحدات الرئيسية الحلقية. يتميز مفتاح عزل قواطع الدائرة الرئيسية للوحدة الرئيسية KDV-12D/1250-25 من سلسلة KDV-12D/1250-25 الذي تم تصنيعه بواسطة Contenele، بالكثير من الميزات مثل سهولة التركيب، ومتطلبات الصيانة المنخفضة، وعمر الخدمة الممتد، والأبعاد المدمجة، وفعالية التكلفة، والموثوقية التشغيلية العالية. تتوافق الدائرة الرئيسية مع متطلبات تيار الصمود القصير الذي يبلغ 20 كيلو أمبير لمدة 4 ثوانٍ و25 كيلو أمبير لمدة 3 ثوانٍ. تصل العمليات الميكانيكية لقاطع الدائرة الفراغية إلى 10,000 عملية ميكانيكية، ويتم تصنيف الفاصل المدمج مع قاطع الدائرة الفراغية لـ 3000 عملية ميكانيكية.
نظرًا لأن قواطع الدائرة الكهربائية ذات الجهد المتوسط 11 كيلو فولت من سلسلة Cotenele KDV-12D/1250-25 المدمجة مع أجهزة الفصل هي المكونات الأساسية لوحدات RMU والمفاتيح الكهربائية الصديقة للبيئة، فهي ذات أهمية قصوى لضمان الموثوقية الكهربائية في أنظمة الطاقة الحديثة.
إن VCB هو جهاز الحماية الأساسي الذي يمكنه مقاطعة أعطال معدات الطاقة لمنع الأعطال واسعة النطاق، لكن فاصل الفصل يوفر وسيلة مرئية وآمنة لعزل قسم من الدائرة للصيانة.
يمكن أن يؤدي الجمع بين هذين المكونين إلى تعزيز السلامة وتوفير المساحة وتحسين أداء شبكات توزيع الطاقة ذات الجهد المتوسط مثل المنشآت الصناعية والمحطات الفرعية وأنظمة الطاقة المتجددة.
نموذج
| دينار كويتي | V | 12 | D | 1250 | 25 |
| شركة شفرة |
قاطع دائرة فراغ مع فاصل | تصنيف الجهد االكهربى |
نوع التأريض | تصنيف حاضِر |
تصنيف قصير الوقت الصمود الحالي |
كيف تعمل قواطع الدائرة الفراغية؟
إن مفتاح عازل قواطع الدائرة الرئيسية للوحدة الحلقية 11 كيلو فولت هو جهاز تبديل يستخدم الفراغ كوسيلة لإطفاء القوس لمقاطعة التيار.
المبدأ الأساسي
داخل قاطع فراغي محكم، توجد نقاط اتصال ثابتة ومتحركة. في ظل الظروف العادية، تظل نقاط الاتصال هذه مغلقة، مما يسمح بتدفق التيار.
انقطاع الخلل
عند حدوث خطأ (مثل دائرة كهربائية قصيرة)، تقوم آلية المشغل بفصل نقاط الاتصال. وعندما تفصل نقاط الاتصال بسبب أبخرة المعدن المتأين، فإنها ستشكل قوسًا كهربائيًا
تبريد القوس
في الفراغ، لا توجد غازات لدعم القوس. تنتشر الأبخرة المعدنية والبلازما والقوس بسرعة وتتكثف مرة أخرى على أسطح التلامس. نظرًا لاستعادة قوة العزل الكهربائي على الفور تقريبًا، يتم إطفاء القوس ضمن الصفر الحالي الأول، مما يؤدي إلى عزل الخطأ بأمان.
VCB مقابل Switch Disconnector
على الرغم من استخدامها غالبًا جنبًا إلى جنب، إلا أن VCBs وقواطع التبديل تخدم أغراضًا مميزة في شبكة توزيع الطاقة.
| ميزة | قاطع الدائرة الفراغية (VCB) | تبديل فاصل |
| الوظيفة الأساسية | الحماية: يقاطع التيارات الخاطئة (الدوائر القصيرة/الأحمال الزائدة) تلقائيًا. | العزل: يصنع ويحمل ويكسر تيار الحمل الطبيعي بأمان. |
| عملية | تلقائي (يتم تشغيله بواسطة المرحلات/أنظمة الحماية). | يدوي أو بمحرك (يبدأه المشغل). |
| تبريد القوس | يستخدم الفراغ لإطفاء الأقواس ذات الطاقة العالية. | قد يستخدم الهواء أو الغاز (مثل SF₆) لإخماد قوس الحمل الحالي. |
| ميزة السلامة | يمنع تلف المعدات عن طريق إزالة الأخطاء بسرعة. | يوفر فاصلًا مرئيًا (فجوة العزل) للصيانة الآمنة. |
| قدرة الدائرة القصيرة | عالي (مصمم لتحمل ومقاطعة الدوائر القصيرة). | محدود (يمكنه فقط حمل تيار الدائرة القصيرة لفترة قصيرة، ولكن لا يمكن مقاطعته). |
ما هي مزايا آلية التشغيل هذه؟
يمكن أن يؤدي استخدام مفتاح عازل قاطع الدائرة للوحدة الرئيسية بجهد 11 كيلو فولت في مجموعة المفاتيح الكهربائية ذات الجهد المتوسط أو الوحدة الرئيسية الحلقية ذات الجهد المتوسط إلى تحقيق مزايا كبيرة:
تعزيز سلامة الصيانة
يوفر مفتاح الفصل فجوة عزل مرئية. يمكنهم فتح أداة الفصل قبل أن يعمل المشغل الفني على الدائرة لقطع إمداد الطاقة للجانب السفلي من VCB، مما يضمن السلامة.
كفاءة المساحة والتكلفة
من الشائع دمج فاصل الفصل مع قاطع الدائرة الفراغية في لوحة المفاتيح الكهربائية الحديثة ذات الجهد المتوسط، والتي يمكن أن تقلل من البصمة المادية مقارنة بتركيب جهازين منفصلين ومستقلين. وهذا أمر بالغ الأهمية للمباني التجارية ذات المساحة المحدودة والمحطات الفرعية المدمجة (CSS).
تنسيق الحماية الفائقة
يتعامل VCB مع الانقطاع التلقائي لتيارات الأعطال الخطيرة، بينما يقوم مفتاح الفصل بإدارة التبديل اليدوي للأحمال. يمكن لهذا التصميم إطالة عمر تشغيل قاطع الدائرة الفراغية نظرًا لعدم تآكل VCB بسبب تبديل الحمل المتكرر.
تعدد الاستخدامات في تصميم الشبكات
يمكن لهذه الحلول المجمعة لقاطع الدائرة الفراغية وفاصل الفصل إنشاء شبكة توزيع طاقة قوية ومرنة مثل مفتاح فصل معزول بالهواء يمكن دمجه مع الصمامات لحماية المحولات، بينما يتولى VCB الحماية الرئيسية الواردة.
المعلمات التقنية
| SN | محتوى | وحدة | اِصطِلاحِيّ بوراميتر |
| 1 | مقاومة الدائرة الرئيسية | شΩ | ≥40 |
| 2 | على السفر | مم | 2-3 |
| 3 | التخليص بين جهات الاتصال المفتوحة | مم | 8-10 |
| 4 | مدة ارتداد الاتصال عند إغلاق العملية | آنسة | ≥2 |
| 5 | متوسط سرعة الافتتاح | آنسة | 1.1-1.6 |
| 6 | متوسط سرعة الإغلاق | آنسة | 0.6-1.2 |
| 7 | خارج تزامن فتح الاتصال | آنسة | ≥2 |
| 8 | خارج تزامن إغلاق الاتصال | آنسة | ≥2 |

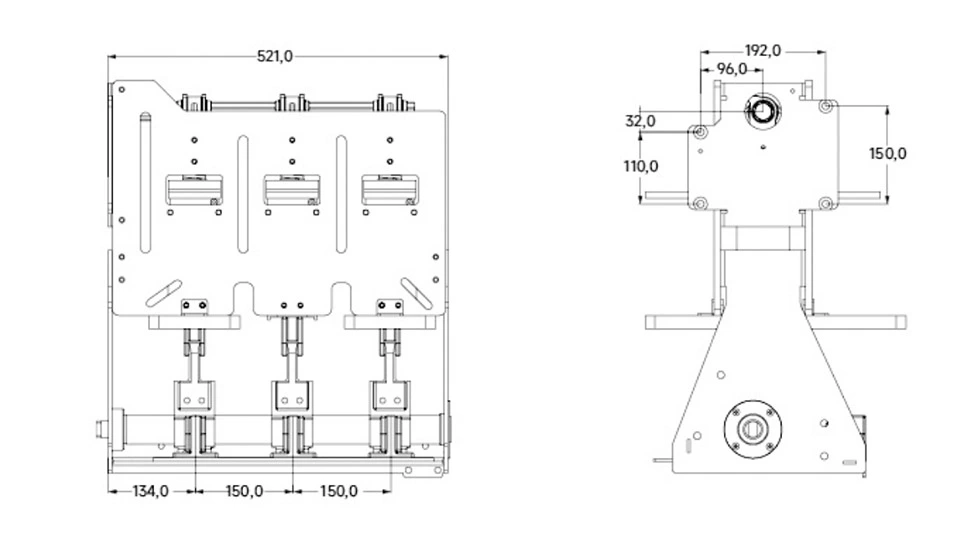

المظهر والأبعاد
التعليمات
س 1: كيف تشتري منتجاتك؟
ج: يمكنك الاتصال بخدمة موقعنا الإلكتروني أو إرسال البريد الإلكتروني إلينا، وإخبارنا بالمعايير الفنية لمشروعك أو إرسال المستندات الفنية إلينا، وسنرسل لك السعر الجيد بناءً على معلومات مشروعك، وإذا قبلت السعر، يمكننا توقيع العقد. وفيما يلي معلومات الاتصال:
إريك: الهاتف/واتساب/ويشات:+86 18662318620
البريد الإلكتروني: info@cotenele.com
Q2: ما هو سعر مفتاح عزل قواطع الدائرة الرئيسية للوحدة الرئيسية بجهد 11 كيلو فولت؟
ج: يعتمد هذا على المتطلبات المحددة لمشروعك، ولكن كن مطمئنًا إلى أننا سنقدم لك أفضل الأسعار والخصم بناءً على الحالة المحددة لطلبك. يرجى الاتصال بنا على الفور إذا كان لديك المشروع ذي الصلة.
Q3: هل أنت منتج أو مصنع؟
ج: نحن شركة تصنيع لديها مصنع مملوك ذاتيًا يغطي مساحة تزيد عن 30 ألف متر مربع. شركة Contenele International Trading Co., Ltd. هي شركة تجارية دولية تأسست لتسهيل استيراد وتصدير البضائع.
Q4: ما هي البلدان والمناطق التي يتم تصدير منتجاتك إليها بشكل أساسي؟
ج: تُباع منتجاتنا بشكل جيد في أكثر من 50 دولة ومنطقة حول العالم، بما في ذلك روسيا وأوروبا وأفريقيا والشرق الأوسط.
س 5: كيف هي نوعية المنتجات الخاصة بك؟
ج: حتى الآن، يتمتع مصنعنا بأكثر من 10 سنوات من الخبرة في إنتاج وتطوير قواطع الدائرة الكهربائية 12kv-40.5kv، ومفاتيح العزل، ومفاتيح التحميل، وآليات التشغيل. لقد قدمنا أكثر من مئات الآلاف من المكونات الأساسية للخزائن القابلة للنفخ وخزائن حماية البيئة لشركة State Grid والعملاء المحليين والأجانب. لقد حصل المصنع على شهادة نظام إدارة الجودة ISO9001، وشهادة نظام إدارة البيئة ISO14001، وشهادة نظام إدارة الصحة والسلامة المهنية ISO18001.
ضمان الجودة وخدمة ما بعد البيع
1. نحن نقدم التوجيه الفني بالفيديو عن بعد عبر الإنترنت والتدريب المجاني للموظفين الفنيين ذوي الصلة لعملائنا. بالإضافة إلى ذلك، نحن نقدم خدمات الصيانة المجانية خلال سنة واحدة من تشغيل المنتج. وبعد هذه الفترة، ستستمر خدمات الصيانة المدفوعة متاحة.
2. نحن ملتزمون بتقديم خدمة طويلة الأمد وحماسية ومراعية. عند تلقي طلب العميل، سوف نقوم بالرد خلال ساعة واحدة عبر البريد الإلكتروني أو الهاتف.
3. نحن نقدم خدمات استشارية دائمة لعملائنا ومستعدون للرد على أي أسئلة قد تكون لديهم.

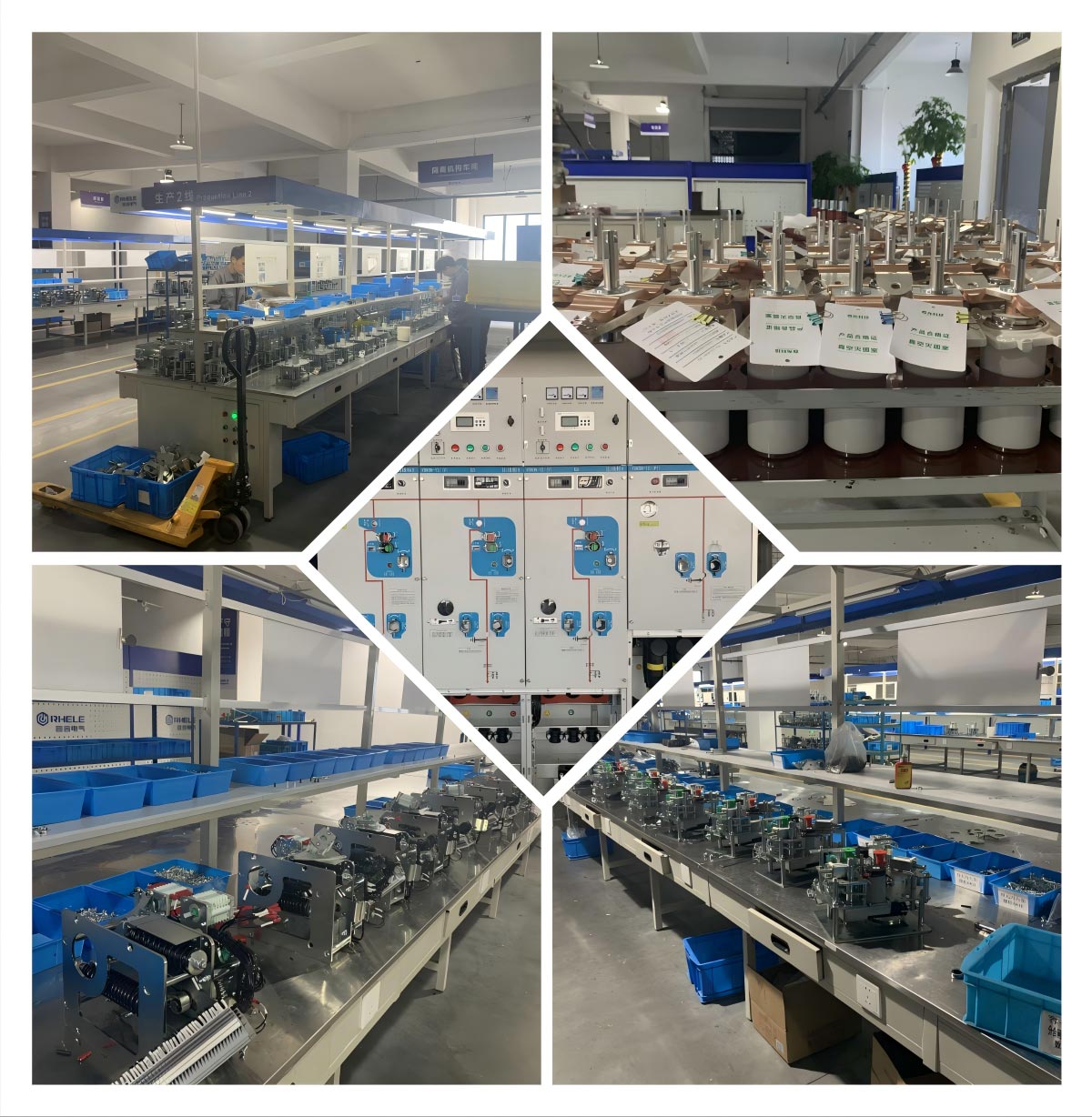

ورشة الإنتاج
