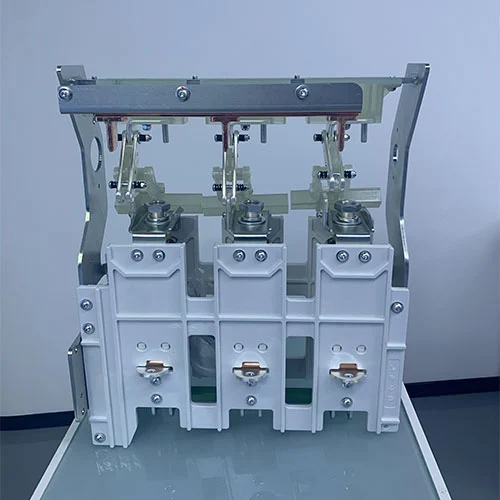

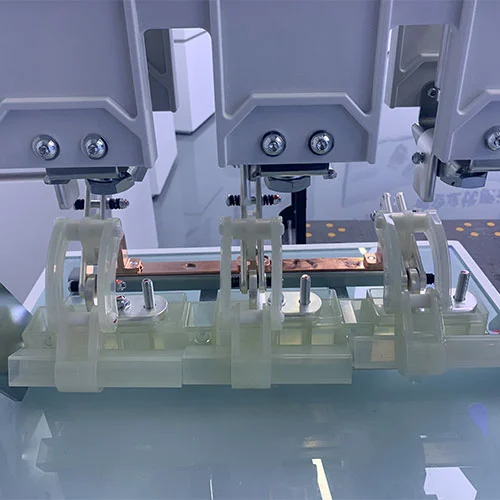

11KV MV لوحات فراغ قواطع دوائر عزل التبديل

تعتبر الموثوقية والاستدامة هي الأهم بالنسبة للوحدات الرئيسية الحلقية الصديقة للبيئة ذات الجهد المتوسط ​​والمفاتيح الكهربائية في أنظمة توزيع الطاقة الحديثة. ترتبط معظم أعطال قواطع الدائرة بآليات تشغيلها، وهذا يدل على أهمية قوة وموثوقية آلية التشغيل. بغض النظر عن النوع اليدوي أو tpye الكهربائي، فإن مفاتيح عزل قواطع الدائرة الفراغية ذات الألواح 11KV MV هي "العضلة" التي تحرك جهاز الكسر. يمكن أن تضمن قواطع الدائرة الكهربائية وقواطع التبديل الحماية الشاملة والتحكم في شبكة الطاقة. يعمل قاطع الدائرة الكهربائية كرد فعل تلقائي للأخطاء، في حين يعمل مفتاح الفصل كنقطة تفتيش يدوية، والتي يمكن أن تضمن أن تكون الدائرة آمنة للعمل عليها. يعد هذان المكونان من وحدات الإزالة الصديقة للبيئة أمرًا أساسيًا للحفاظ على بنية تحتية كهربائية مرنة.

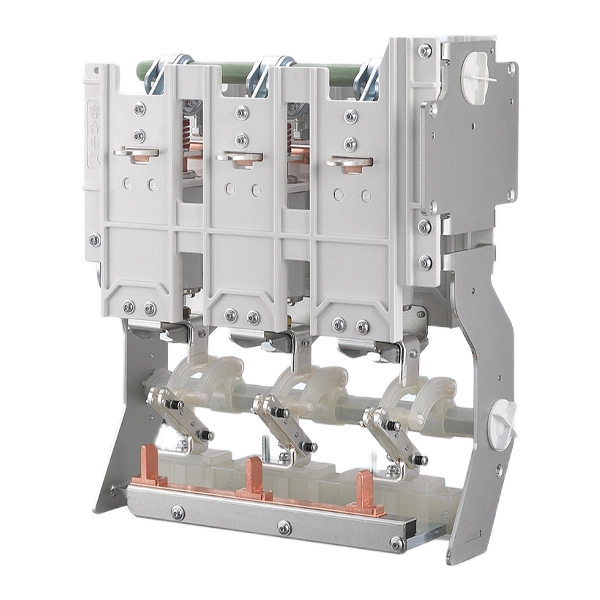

نموذج المنتج

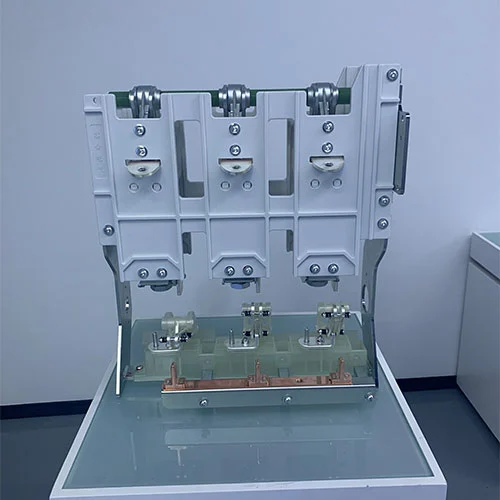

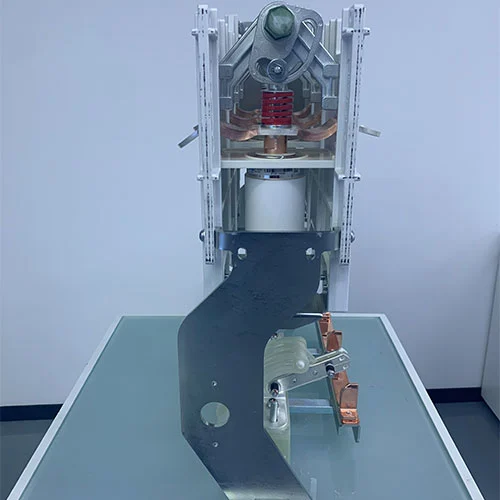

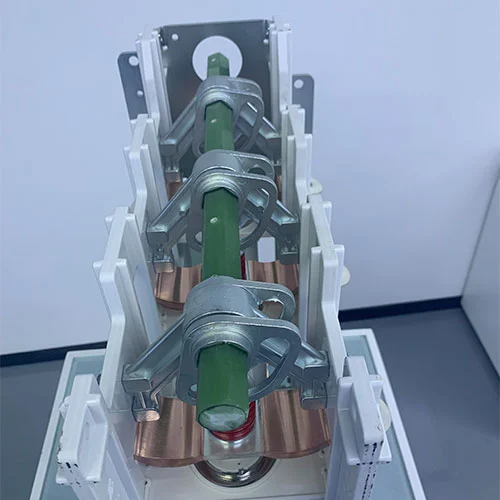

قواطع دوائر فراغ

قاطع الدائرة الفراغية (VCB) هو أحد المكونات الكهربائية لمجموعة المفاتيح الكهربائية أو الوحدة الرئيسية الحلقية في نظام توزيع الطاقة، والذي يقطع تدفق التيار باستخدام الفراغ كوسيلة لإطفاء القوس الكهربائي. قواطع الدائرة الفراغية على عكس قواطع الدائرة الكهربائية التي تعتمد على النفط أو الغاز (مثل SF₆)، تضم قواطع الدائرة VCB وصلاتها الثابتة والمتحركة داخل قاطع فراغي محكم الغلق.

عند حدوث خطأ، تنفصل نقاط الاتصال وينتج عنها قوس كهربائي. نظرًا لوجود فراغ في البيئة المحيطة، لا توجد غازات لتأين القوس والحفاظ عليه. ينطفئ القوس بسرعة عندما يتكثف البخار المعدني الناتج عن نقاط التلامس، مما يؤدي إلى استعادة قوة العزل الكهربائي على الفور تقريبًا. هذه العملية عالية الكفاءة وسريعة وصديقة للبيئة. تُستخدم VCBs في الغالب في تطبيقات الجهد المتوسط ​​(3 كيلو فولت إلى 40.5 كيلو فولت)، وتتمتع بمزايا العمر الطويل، وانخفاض الصيانة، والقدرة على التعامل مع عمليات التبديل المتكررة.

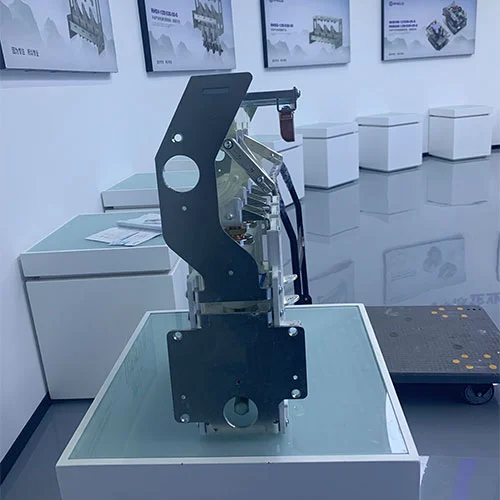

تبديل فاصل

يعد مفتاح الفصل مكونًا أساسيًا في وحدة RMU الصديقة للبيئة، والتي توفر وظيفتين رئيسيتين. أولاً، يمكن لهذا المفتاح أن يصنع ويحمل ويكسر تيار الحمل الطبيعي للدائرة بأمان. ثانيًا، في الوضع المفتوح، يوفر مفتاح العزل هذا درجة محددة من العزل، مما يؤدي إلى إنشاء نقطة فصل مرئية وآمنة للصيانة أو استكشاف الأخطاء وإصلاحها.

على الرغم من أنه يمكنه التعامل مع تيارات التشغيل العادية، إلا أن مفتاح الفصل غير مصمم لمقاطعة تيارات الأعطال العالية (مثل الدوائر القصيرة). يجب أن تكون قادرة على تحمل هذه التيارات العالية لمدة قصيرة ولكنها تعتمد على المصهر أو قاطع الدائرة الكهربائية لإزالة الخلل فعليًا. إنها ضرورية لتقسيم الكابلات، وتبديل المحولات، وعزل وحدات الشبكة الحلقية، ويمكن أن تكون إما معزولة بالهواء أو معزولة بالغاز (SF₆ أو خالية من SF₆) للحصول على بصمة مدمجة.

الاختلافات الرئيسية بين قاطع الدائرة الفراغية وقاطع التبديل

على الرغم من أن كلاهما عبارة عن أجهزة تبديل، إلا أن وظائفهما الأساسية متميزة:

المعلمات الفنية لقاطع الدائرة الكهربائية المزود بقاطع التبديل

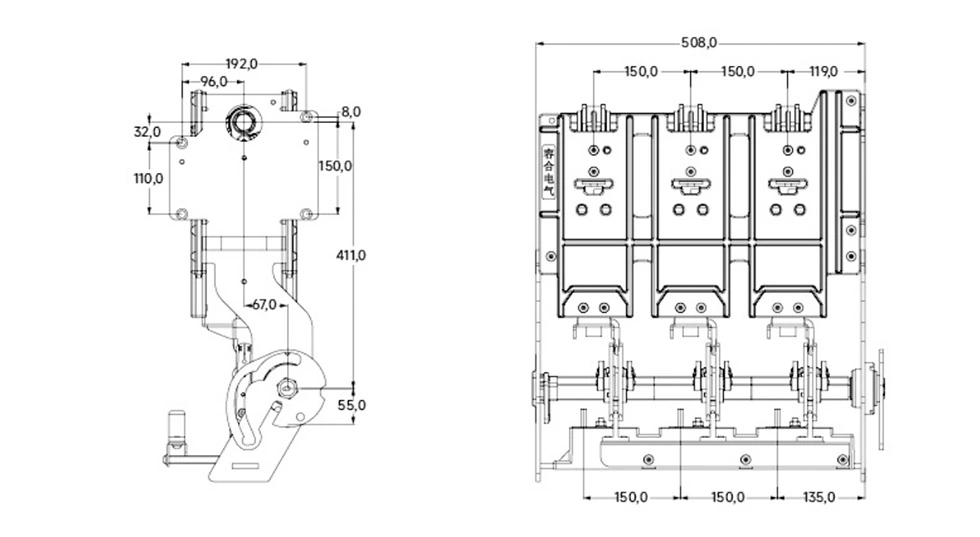

المظهر والأبعاد

التعليمات

1. لماذا يستخدم الفراغ لإطفاء القوس في VCB؟

يعتبر الفراغ وسيلة فعالة بشكل لا يصدق لتبريد القوس لأنه لا يحتوي تقريبًا على أي جزيئات للتأين. عند فصل نقطة الاتصال لقاطع الدائرة الفراغية، سيتم تشكيل القوس بواسطة بخار معدني. في بيئة مفرغة، سوف يتكثف هذا البخار بسرعة على سطح التلامس، مما يؤدي إلى تأين فجوة التلامس، ويمنع القوس من إعادة الاشتعال. يمكن إكمال هذه العملية خلال ميلي ثانية.

2. هل يمكن استخدام مفتاح الفصل كجهاز حماية مستقل؟

لا. إن مفتاح الفصل هو جهاز تبديل وعزل، وليس جهاز حماية. لا يمكن أن يقطع تيارات الدائرة القصيرة. للحصول على الحماية الكاملة، يجب استخدامه على التوالي مع جهاز مقاطعة تيار العطل، مثل مجموعة من الصمامات (تشكيل مجموعة مفاتيح التبديل) أو مع قاطع الدائرة.

3. كيف يؤثر مفتاح عزل قواطع الدائرة الكهربائية 11KV MV على التحكم وحماية قاطع الدائرة أو جهاز الفصل؟

تقوم آلية تشغيل قاطع الدائرة الفراغية أو فاصل التبديل بتخزين وإطلاق الطاقة اللازمة لفتح وإغلاق نقاط اتصال القاطع. وهو الجزء الأكثر عرضة للفشل في مفتاح المفاتيح الكهربائية. تضمن آلية التشغيل الموثوقة، مثل آلية التشغيل الزنبركية الموصوفة لـ RHV-12D/630-20، سرعات وقوى فتح وإغلاق متسقة، وهي مهمة جدًا لمقاطعة الأعطال بأمان وتحقيق عمر ميكانيكي طويل (أكثر من 10000 عملية).

4. ما هي المزايا الرئيسية لاستخدام VCB مقارنة بقاطع الدائرة SF₆؟

الميزة الأساسية هي صديقة للبيئة. غاز SF₆ هو أحد غازات الدفيئة القوية التي لا تساعد على حماية البيئة. تستخدم VCBs الفراغ كوسيلة لإطفاء القوس، وهو غير ضار بالبيئة. بالإضافة إلى ذلك، تتطلب VCBs بشكل عام صيانة أقل ولها بنية أبسط، لأنها لا تحتاج إلى أنظمة لإدارة ضغط الغاز أو التحلل.

5. في التطبيق النموذجي، كيف يعمل VCB ومفتاح الفصل معًا؟

النظر في مخطط توزيع الطاقة الصناعية. يعمل VCB الموجود على وحدة التغذية الواردة على حماية التثبيت بالكامل من الأخطاء. بالنسبة لمحرك كبير محدد، قد يتم تركيب مفتاح فصل محليًا. في ظل الظروف العادية، يستخدم المشغل مفتاح الفصل لبدء تشغيل المحرك وإيقافه. إذا حدث خطأ في مجموعة المفاتيح الكهربائية ذات الجهد المتوسط ​​أو وحدة RMU الصديقة للبيئة لنظام توزيع الطاقة، فسوف يقوم VCB العلوي برحلة لإزالة الخطأ. عندما يتم حل الخلل، يمكن للمشغل فتح مفتاح الفصل المحلي بأمان لتوفير نقطة عزل مرئية قبل إجراء صيانة الجهاز الكهربائي.

معلومات عنا

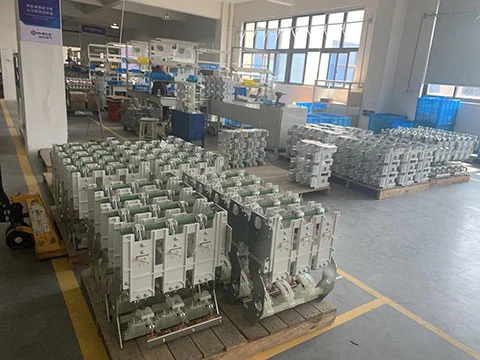

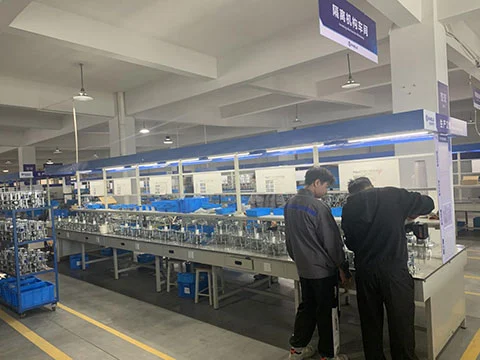

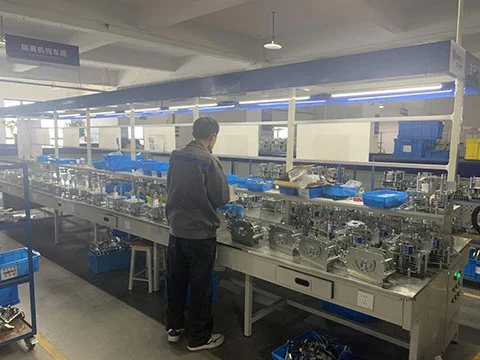

Cotenele International Trade (Wenzhou) Co., Ltd هي شركة صينية معتمدة لتصنيع المفاتيح الكهربائية مع مصنع تبلغ مساحته أكثر من 30,000 متر مربع، ونظام جودة معتمد من ISO، وأكثر من 5 سنوات من الخبرة في إنتاج المفاتيح الكهربائية ذات الجهد المتوسط. يمكن للعملاء الشراء مباشرة من المصنع بأسعار تنافسية، وحلول OEM/ODM، والدعم الفني الكامل للتركيب والصيانة.
