آلية تشغيل قاطع دائرة الجهد المتوسط ​​33KV

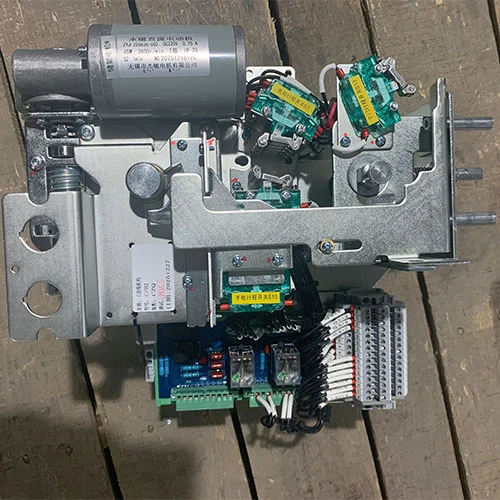

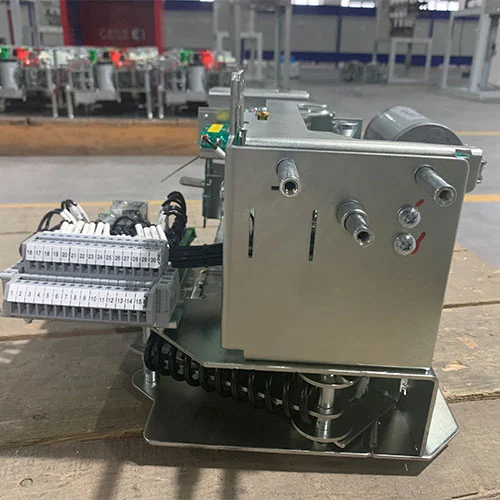

آلية تشغيل قاطع دائرة الجهد المتوسط ​​KDCM-40.5/630-20-X 33 كيلو فولت عبارة عن مشغل عالي الموثوقية مصمم لأنظمة مجموعة المفاتيح الكهربائية بجهد 12 كيلو فولت - 40.5 كيلو فولت، بما في ذلك الوحدات الرئيسية الحلقية (RMU)، ومجموعة المفاتيح الكهربائية المعزولة بالغاز (GIS)، ومجموعة المفاتيح الكهربائية المعزولة بالهواء (AIS).

تم تصميم هذه الآلية وتصنيعها بواسطة شركة Cotenele International Trade (Wenzhou) Co., Ltd، وهي تدمج نظام طاقة مخزنًا ثنائي الزنبرك (زنبرك شد مغلق + زنبرك ضغط مفتوح)، مما يضمن أداء تحويل سريع ومستقر وقابل للتكرار في بيئات توزيع الطاقة المطلوبة مثل المحطات الفرعية ومشاريع الطاقة المتجددة والشبكات الصناعية.

1. العمر الميكانيكي يتجاوز 10000 عملية

2. عملية مستقرة مستقلة عن سرعة المشغل

3. مصممة للفراغ وقواطع الدائرة SF₆

4. ثبتت كفاءته في مشاريع طاقة الرياح والطاقة الكهروضوئية والسكك الحديدية والتعدين

نموذج المنتج

لماذا تعتبر هذه الآلية بالغة الأهمية في مشاريع العالم الحقيقي؟

في أنظمة توزيع الطاقة ذات الجهد المتوسط، تحدد آلية التشغيل بشكل مباشر موثوقية قاطع الدائرة.

مشاريعنا تشمل:

محطات فرعية جهد 110 ك.ف

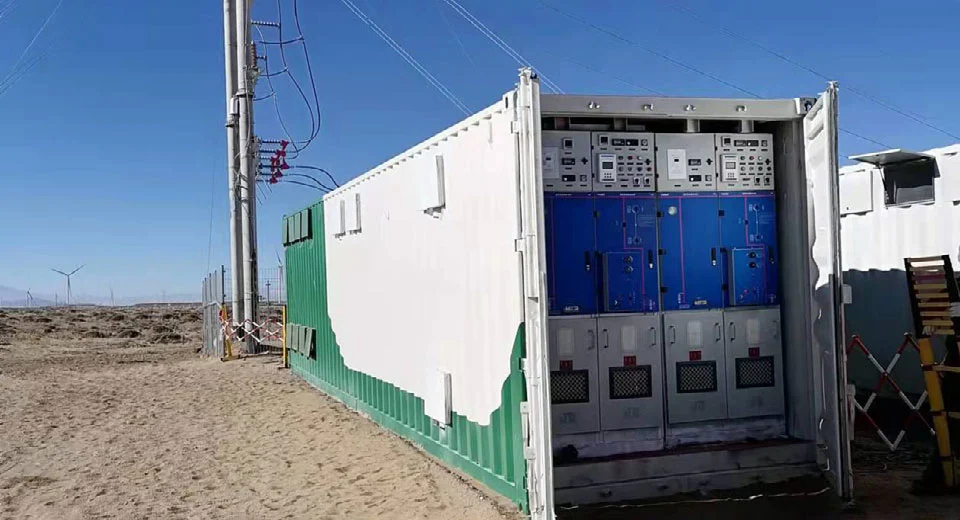

مراكز التحكم في طاقة الرياح البحرية

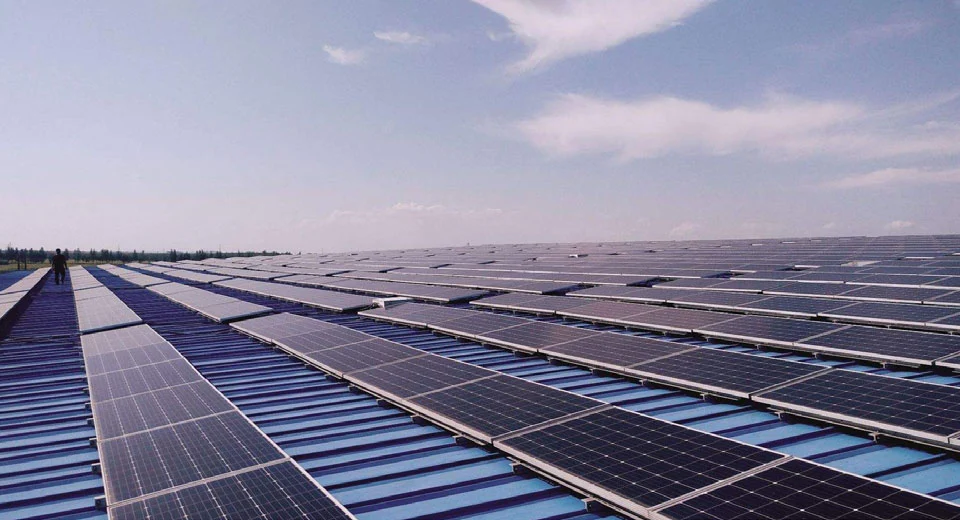

محطات الطاقة الكهروضوئية واسعة النطاق (مستوى جيجاوات)

في تجربتنا السابقة في المشروع، كان أكثر من 70% من حالات فشل قواطع الدائرة الكهربائية مرتبطة بعدم الاستقرار الميكانيكي أو التأخير في التشغيل.

لذلك، تركز آلية تشغيل قاطع الدائرة ذات الجهد المتوسط ​​33 كيلو فولت على الخصائص التالية:

استجابة متسقة عالية السرعة

المتانة الميكانيكية في ظل عمليات التبديل المتكررة

آليات متشابكة آمنة من الفشل لمنع سوء التشغيل

تعليمات التشغيل:

من المهم جدًا للسلامة وطول عمر المعدات التشغيل السليم للآلية. توضح التعليمات التالية الإجراءات القياسية للتشغيل اليدوي.

أ. تخزين الطاقة (الشحن)

التشغيل اليدوي:أدخل مقبض التشغيل المخصص في عمود الشحن الموجود في الجزء السفلي الأيمن من الآلية. أدر المقبض في اتجاه عقارب الساعة وقم بتدوير المقبض عند سماع صوت "نقرة" ثم توقف. وهذا يعني أن جهاز تخزين الطاقة مغلق. يرجى التأكد من أن مؤشر "الشحن/التفريغ" يعرض حالة "الشحن".

التشغيل الكهربائي:يجب التأكد من صحة دائرة التحكم الثانوية وتشغيلها أولاً. عندما يتم توفير الطاقة لمشغل قاطع الدائرة، سيتم تشغيل المحرك تلقائيًا. يتوقف تلقائيًا بعد اكتمال الشحن.

ب. عملية الإغلاق

يدوي:اضغط على الزر الأخضر بقوة. سوف يطلق زنبرك الإغلاق طاقته، مما يدفع الكسارة إلى الوضع المغلق. راقب المؤشر الميكانيكي الموجود على الآلية لتأكيد الحالة "مغلق".

كهربائي:سيوفر مشغل التشغيل إشارات كهربائية للملف الكهرومغناطيسي المغلق. سيضرب المكبس الكهرومغناطيسي مشبك القفل، ويعيد ضبط مشغل قاطع الدائرة، وتكون العملية مماثلة تمامًا للتشغيل اليدوي.

ج. عملية الفتح

يدوي:اضغط على الزر الأحمر بقوة. سيؤدي فتح الزنبرك إلى تحرير الطاقة المخزنة فيه، مما يتسبب في انتقال قاطع الدائرة إلى الوضع المفتوح.

كهربائي:أرسل إشارة إلى ملف الملف اللولبي الافتتاحي (رحلة التحويلة). سيتم فتح الكسارة على الفور.

مذكرة الامتثال

يجب تنفيذ جميع العمليات وفقًا لتسلسلات التعشيق عند وجود عازل. تم تصميم آلية تشغيل قاطع الدائرة ذات الجهد المتوسط ​​33 كيلو فولت لمنع العمليات التي قد تؤدي إلى تكوينات تحويل خطيرة. تم تصميم هذا الجهاز وفقًا للمعايير الدولية، بما في ذلك GB1984 وGB/T1985، مما يضمن الامتثال للأداء والسلامة في شبكات التيار المتردد عالية الجهد.

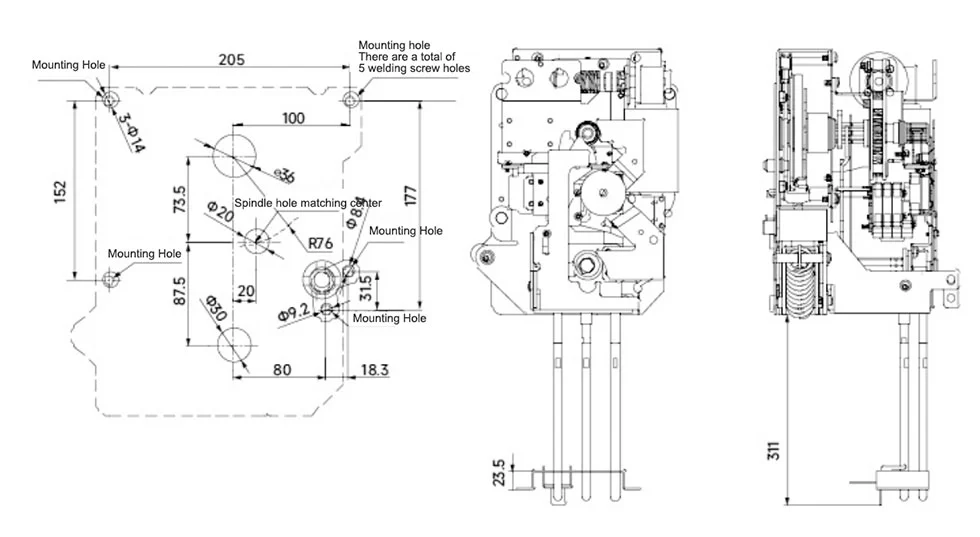

المظهر والأبعاد

الامتثال والمعايير

تم تصميم آلية التشغيل هذه واختبارها وفقًا لما يلي:

GB1984 – قواطع التيار المتردد ذات الجهد العالي

GB/T1985 – قواطع التيار المتردد ذات الجهد العالي

جنبا إلى جنب مع شهادات الشركة:

ISO9001 (الجودة)

ISO14001 (البيئي)

ISO45001 (الصحة والسلامة المهنية)

التطبيقات

تستخدم على نطاق واسع في:

محطات الطاقة الفرعية (أنظمة 10 كيلو فولت – 110 كيلو فولت)

الطاقة المتجددة (مزارع الرياح / الطاقة الشمسية)

إمدادات الطاقة للسكك الحديدية والمترو

مصانع البتروكيماويات

التعدين والصناعة الثقيلة

لماذا تختار كوتنيل؟

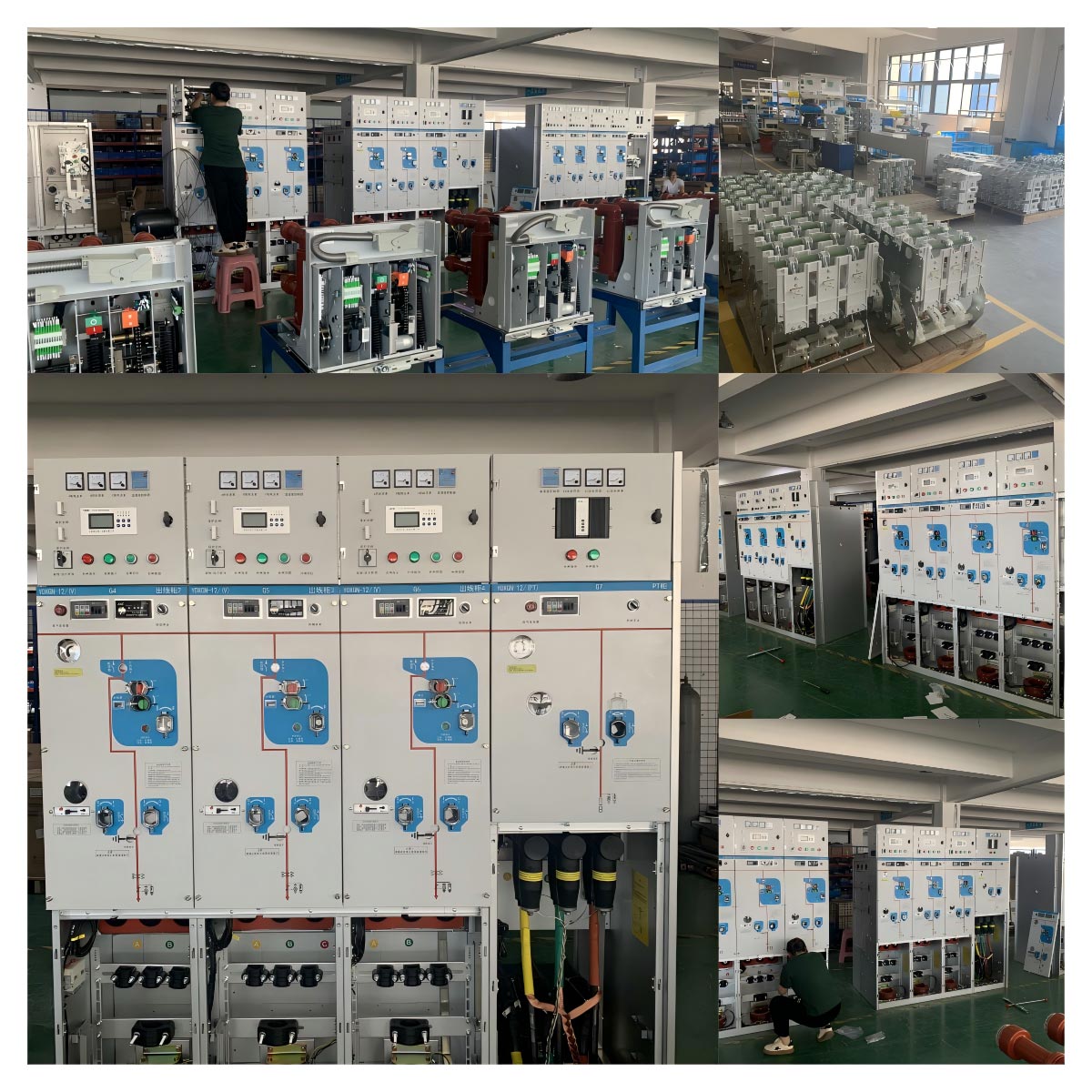

1. القدرة التصنيعية الحقيقية

قاعدة إنتاج 30000㎡

البحث والتطوير الداخلي لمكونات المفاتيح الكهربائية الأساسية

2.خبرة هندسية مثبتة

المقدمة إلى:

مشاريع طاقة الرياح

القواعد الكهروضوئية (مقياس GW)

مشاريع المحطات الفرعية الدولية

3. الابتكار المستمر

3 أجيال من ترقيات آلية RHSV

تصميمات متعددة حاصلة على براءة اختراع

4. التركيز على التكنولوجيا الخضراء

تطوير المفاتيح الكهربائية الصديقة للبيئة

دعم أنظمة الطاقة العالمية منخفضة الكربون
