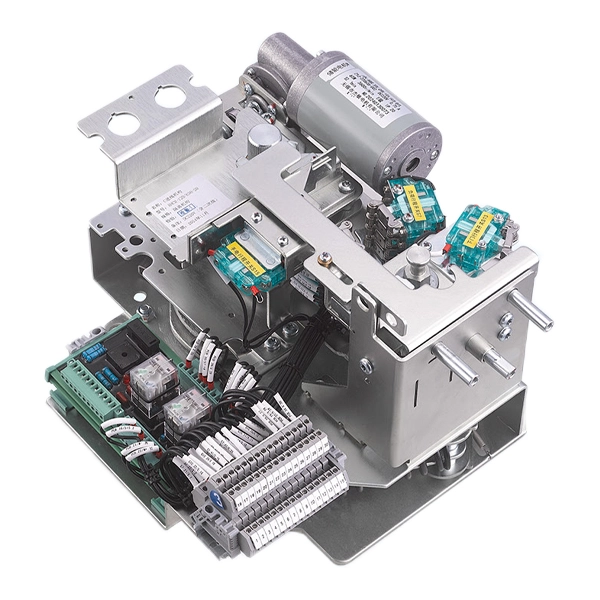

الآلية الكهربائية لقواطع الجهد المتوسط ​​22 كيلو فولت

في شبكات توزيع الطاقة الحديثة ذات الجهد المتوسط، تُستخدم الوحدات الرئيسية الحلقية (RMUs) على نطاق واسع لتوفير مصدر طاقة عالي التوفر وموثوق. أحد المكونات الرئيسية لوحدة RMU هي آلية تشغيل قاطع الدائرة، والتي يجب أن تكون قادرة على إجراء عمليات الإغلاق والفتح بسرعة وأمان.

تم تصميم الآلية الكهربائية لمجموعة المفاتيح الكهربائية ذات الجهد المتوسط ​​22 كيلو فولت خصيصًا لتطبيقات الدوائر الواردة لوحدات RMU المعزولة بالغاز أو الهواء. إنها آلية تشغيل لتخزين الطاقة تستخدم نظامين زنبركيين مستقلين: زنبرك شد للإغلاق ونابض ضغط للفتح.

يقوم زنبرك الإغلاق بتخزين الطاقة عن طريق تدوير المقبض (يدويًا) أو عن طريق تشغيله بواسطة محرك؛ بمجرد تشغيل مزلاج الإغلاق، يطلق الزنبرك الطاقة على الفور.

أثناء عملية الإغلاق، يقوم نابض الفتح في نفس الوقت بتخزين الطاقة ومن ثم يظل في حالة الاستعداد، وجاهزًا للاستجابة لأوامر الفتح اللاحقة.

وتشمل الميزات الرئيسية

كلا من نوع التشغيل اليدوي والكهربائي للشحن والتعثر.

أزرار منفصلة مع أغطية واقية مثبتة على لوحة الجهاز، مما يمنع دخول الغبار والتشغيل غير المقصود.

إمكانية التشابك عند دمجها مع آلية العزل، مما يضمن التحكم الآمن في التسلسل.

وظيفة الإغلاق التلقائي (عند الحاجة) ومنطق مكافحة الضخ لتجنب العمليات المتعددة.

يتوافق المنتج مع المعيار ذي الصلة GB 1984‑2014 (قواطع دائرة التيار المتردد عالية الجهد) وGB/T 1985‑2023 (فواصل التيار المتردد عالية الجهد ومفاتيح التأريض).

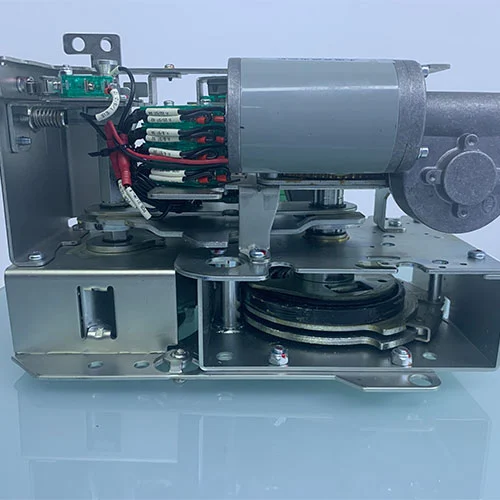

نموذج

ما هي مبادئ العمل وآليات العمل لهذه المنظمة؟

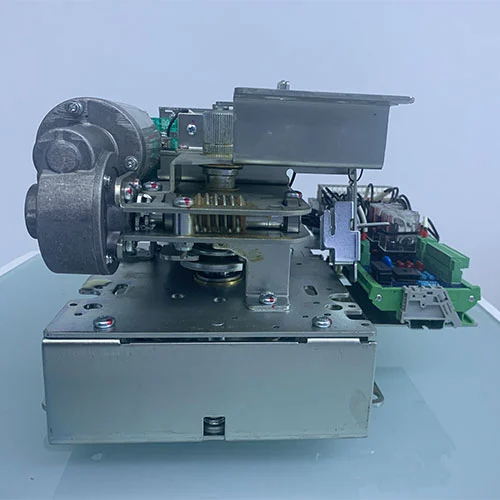

مبدأ العمل للآلية الكهربائية ذات الجهد المتوسط ​​22KV يعتمد على تخزين الطاقة الميكانيكية وإطلاقها بسرعة.

تخزين الطاقة (الشحن)

الشحن اليدوي: يتم إدخال مقبض مخصص في عمود الشحن الموجود في الجزء السفلي الأيمن من الآلية. يؤدي تدوير المقبض في اتجاه عقارب الساعة إلى تدوير العمود، الذي يقوم بشد زنبرك الإغلاق عبر نظام تروس أو كامة. عندما يمر الزنبرك بنقطة "المركز الزائد"، فإنه يثبت في موضع الشحن، مصحوبًا بـ "نقرة" مسموعة ومؤشر مرئي (على سبيل المثال، عمود دوار ينشط مفتاحًا صغيرًا).

الشحن الكهربائي: عند تطبيق جهد التحكم، يقوم المحرك الكهربائي تلقائيًا بتشغيل آلية الشحن حتى يتم شد زنبرك الإغلاق بالكامل. عند هذه النقطة، يتم مقاطعة دائرة المحرك بواسطة مفتاح صغير، ويظل الزنبرك مغلقًا، وجاهزًا للإغلاق.

عملية الإغلاق

الإغلاق اليدوي: يؤدي الضغط على الزر الأخضر (المحمي بغطاء شفاف على اللوحة) إلى تحرير مزلاج الإغلاق ميكانيكيًا. يطلق زنبرك الشد الطاقة بسرعة، ويدفع المغزل إلى الدوران، وينقل نقاط اتصال قاطع الدائرة إلى الوضع المغلق. في الوقت نفسه، سيؤدي هذا الإجراء إلى ضغط الزنبرك المفتوح، وتخزين الطاقة للفتحة التالية.

الإغلاق الكهربائي: يؤدي تنشيط ملف الإغلاق (الملف اللولبي) إلى سحب عضو الإنتاج الذي يطلق مزلاج الإغلاق، مما ينتج عنه نفس الإجراء الميكانيكي مثل الإغلاق اليدوي. بعد الإغلاق، قد تبدأ الآلية على الفور في إعادة شحن زنبرك الإغلاق (إذا تم تكوين إعادة الإغلاق التلقائي)، لكن التعشيق يمنع الإغلاق الثاني حتى يتم فتح القاطع واستيفاء الشروط المناسبة.

عملية الافتتاح

الفتح اليدوي: يؤدي الضغط على الزر الأحمر إلى تحرير مزلاج الفتح. يؤدي ضغط المشغل إلى فتح امتداد الزنبرك، مما يؤدي إلى دفع آلية التشغيل لفصل نقاط الاتصال.

الفتح الكهربائي: قم بتنشيط ملف الفتح (المغناطيس الكهربائي) لآلية التشغيل، وقم بتشغيل قفل الفتح، وحرر زنبرك الفتح، وافصل دائرة قاطع الدائرة.

تحتوي آلية التشغيل هذه على جهاز تعشيق ميكانيكي يمنع حدوث أوامر الإغلاق والفتح المتزامنة، ويضمن أيضًا وجود مفتاح العزل (إن وجد) في الوضع الصحيح قبل تشغيل قاطع الدائرة.

تعليمات التشغيل

الشيكات الأولية

تأكد من تركيب الآلية بشكل صحيح على مجموعة المفاتيح الكهربائية وأن جميع الأسلاك الثانوية (للتشغيل الكهربائي) دقيقة وآمنة.

تأكد من أن الأزرار المثبتة على اللوحة (الأخضر للإغلاق، والأحمر للفتح) مزودة بأغطيتها الواقية وأن مؤشرات التشغيل (على سبيل المثال، "مشحونة/مفرغة") مرئية.

الشحن (تخزين الطاقة)

يدوي: أدخل مقبض التشغيل في مقبس الشحن (الجانب الأيمن السفلي). قم بالتدوير في اتجاه عقارب الساعة بثبات حتى يتم سماع "نقرة" مميزة ويظهر مؤشر الشحن "مشحون". قم بإزالة المقبض.

كهربائي: قم بتطبيق قوة التحكم على الآلية. سيتم تشغيل المحرك تلقائيًا حتى يتم شحن الزنبرك بالكامل ويتوقف. ثم تأكد من تشغيل ضوء المؤشر "المشحون".

إغلاق قاطع الدائرة

يدوي: ارفع الغطاء الواقي للزر الأخضر واضغط عليه بقوة. يجب أن يغلق الكسارة، ويجب أن يظهر مؤشر الموضع "مغلق". يتم الآن شحن الزنبرك الافتتاحي تلقائيًا.

كهربائي: أرسل أمر إغلاق (على سبيل المثال، من جهاز التحكم عن بعد أو مرحل الحماية) إلى ملف الإغلاق. يغلق الكسارة. التحقق من إشارة الموقف.

فتح قاطع الدائرة

يدوي: ارفع الغطاء الواقي للزر الأحمر واضغط عليه بقوة. يفتح الكسارة. تأكيد الإشارة "المفتوحة".

كهربائي: أرسل أمر الفتح إلى ملف الفتح. يفتح الكسارة.

بعد العملية

بعد عملية الإغلاق، قد تقوم الآلية تلقائيًا بإعادة شحن زنبرك الإغلاق في حالة وجود مصدر إمداد المحرك. يؤدي هذا إلى إعداد الكسارة لدورة إغلاق مفتوحة لاحقة.

راقب دائمًا مؤشرات الحالة واحترم أي شروط تعشيق (على سبيل المثال، موضع العازل) قبل التشغيل.

توفر الآلية التي تعمل بالزنبرك تحكمًا قويًا وموثوقًا وآمنًا لقواطع الدائرة في خطوط RMU الواردة. هذه الآلية الكهربائية ذات الجهد المتوسط ​​22KV

مزيج من نوابض الشد والضغط، والتشغيل اليدوي والكهربائي، والأقفال المتداخلة المدمجة تلبي متطلبات شبكات التوزيع الحديثة. يبلغ العمر الميكانيكي لهذه الآلية أكثر من 10000 عملية ويتوافق مع المعايير الدولية، والتي يمكن أن تضمن الأداء على المدى الطويل والسلامة التشغيلية.

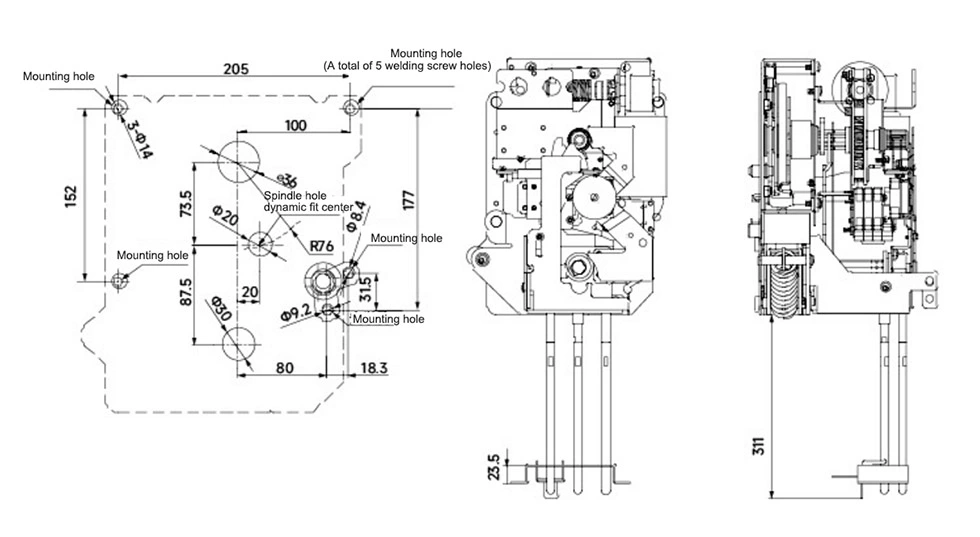

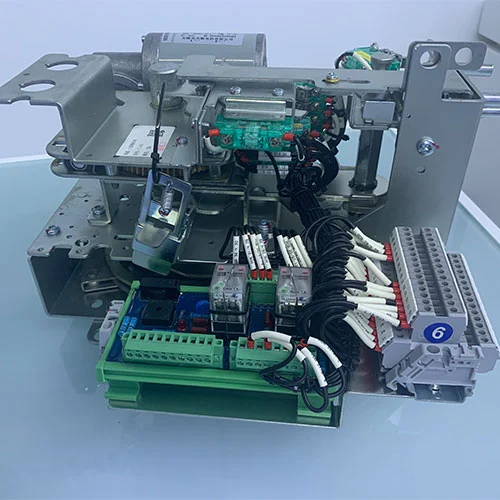

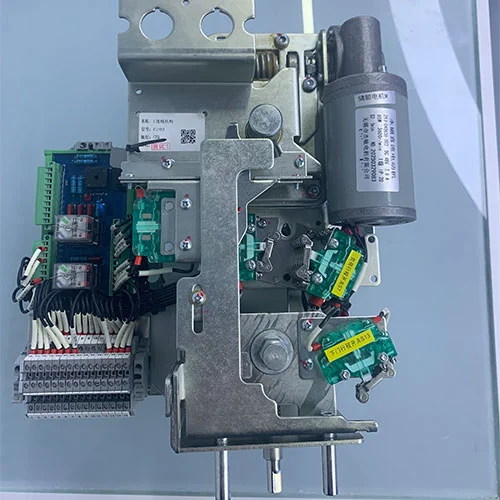

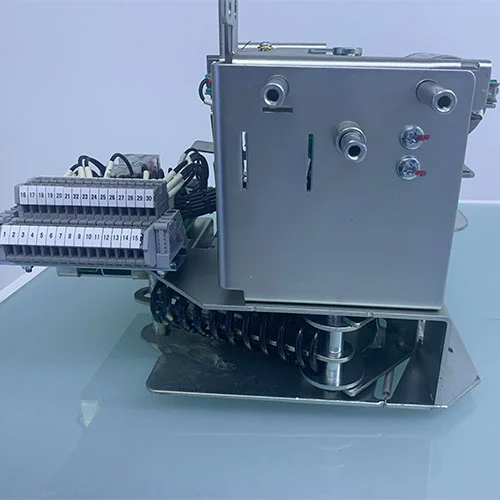

المظهر والأبعاد

التطبيقات

الخطوط الواردة لوحدات RMU وGIS وAIS ذات الجهد المتوسط.

مشاريع الطاقة المتجددة: مزارع الرياح، محطات الطاقة الشمسية الكهروضوئية.

تتطلب مشاريع السكك الحديدية والمترو سلامة تشغيلية عالية.

شبكات التوزيع الصناعية والبلدية.

مراجع المشروع

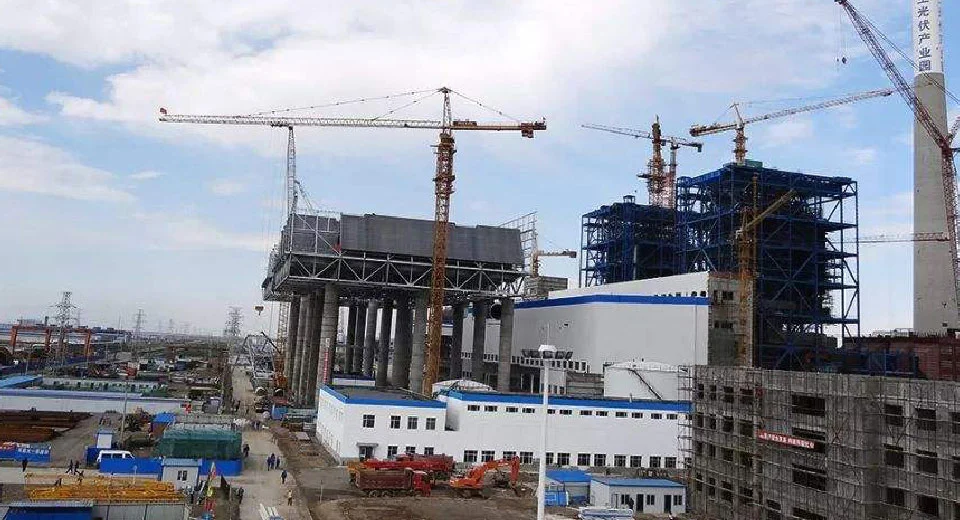

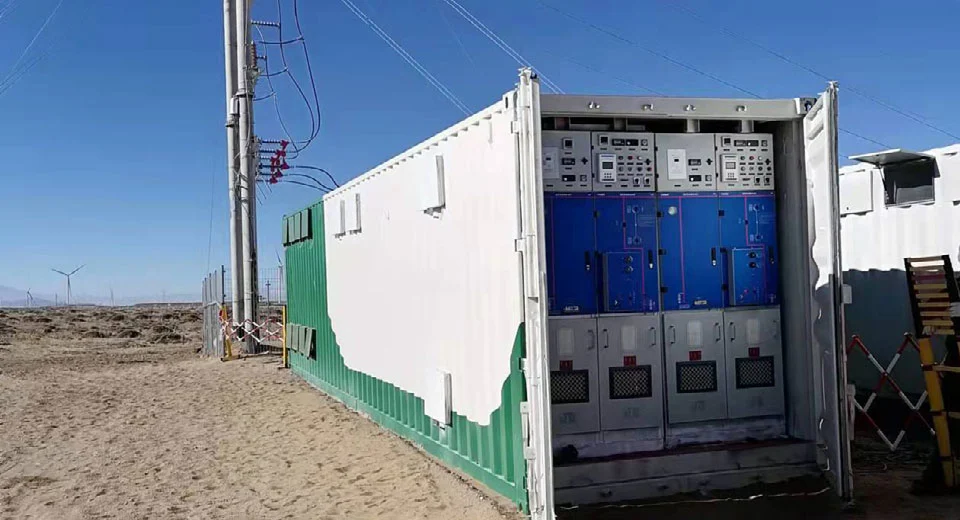

Guojiawan 110kV - 35kV المفاتيح الكهربائية المعزولة بالغاز - مشروع مزرعة الرياح.

محطة منجم آيني للذهب الفرعية بقدرة 110 كيلوفولت، طاجيكستان – توزيع طاقة عالي الموثوقية.

مشروع Maqu 200MW الهجين الكهروضوئي الشمسي للمراعي - تم تطبيق آلية الإغلاق التلقائي.
