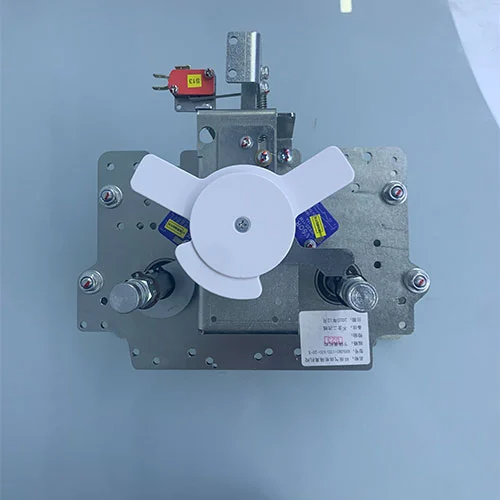

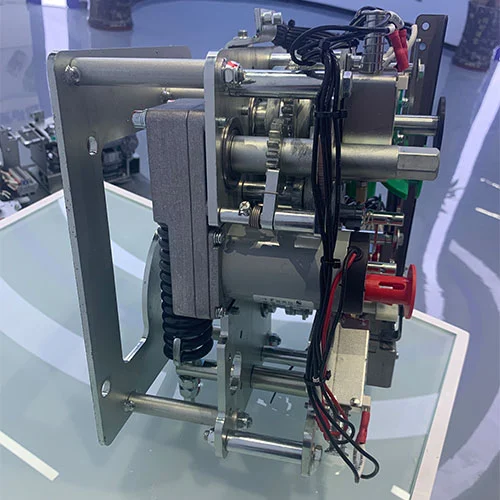

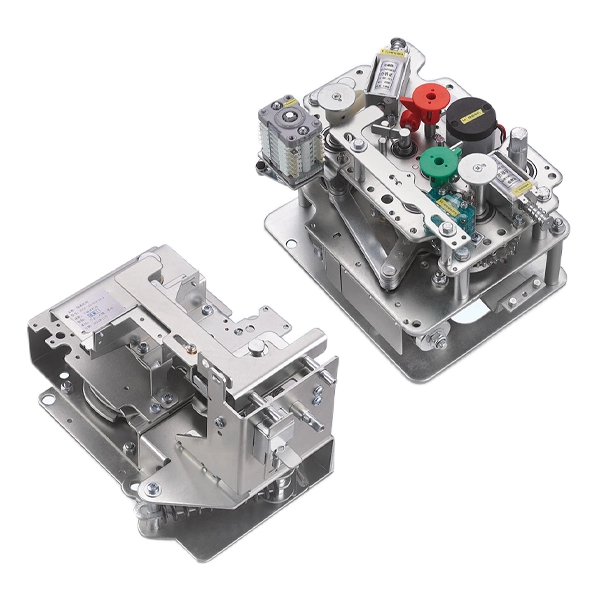

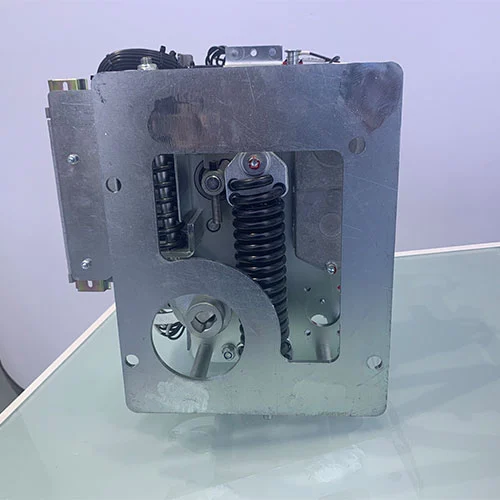

آلية التشغيل الكهربائي 11 كيلو فولت لمفتاح عزل قواطع الدائرة

آلية التشغيل الكهربائية 11KV لمفتاح عزل قواطع الدائرة عبارة عن نظام قيادة مشترك يستخدم في المفاتيح الكهربائية ذات الجهد المتوسط ​​للتحكم في كليهما:

تبديل قاطع الدائرة (الحمل وانقطاع الخطأ)

عزل تشغيل المفتاح (عزل مرئي آمن)

إنها بمثابة وحدة التنفيذ الأساسية لمجموعة المفاتيح الكهربائية، مما يضمن عمليات تحويل دقيقة وآمنة ومنسقة.

طلب

يتم استخدام آلية التشغيل الكهربائية 11KV لمفتاح عزل قواطع الدائرة على نطاق واسع في:

شبكات توزيع الطاقة

الوحدات الحلقية الرئيسية (RMU)

المفاتيح الكهربائية المعزولة بالغاز (GIS / C-GIS)

مشاريع طاقة الرياح والطاقة الشمسية

أنظمة السكك الحديدية والمترو

أنظمة الطاقة الصناعية والتعدينية

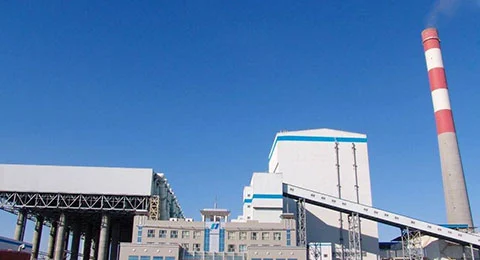

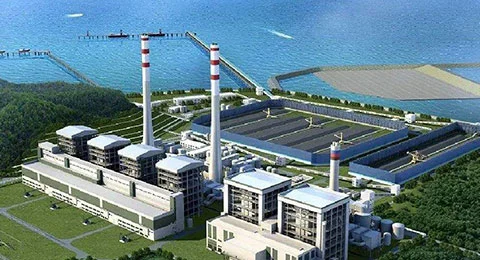

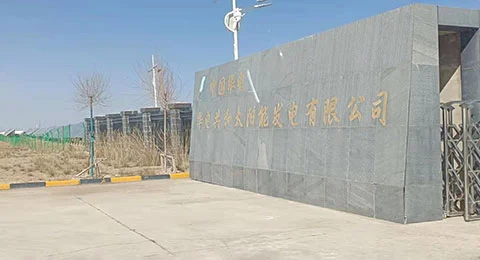

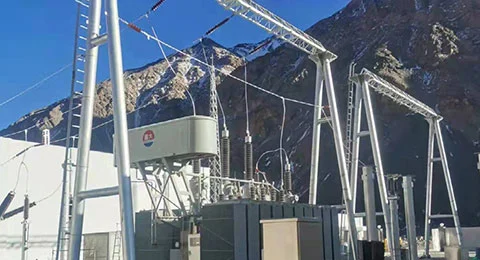

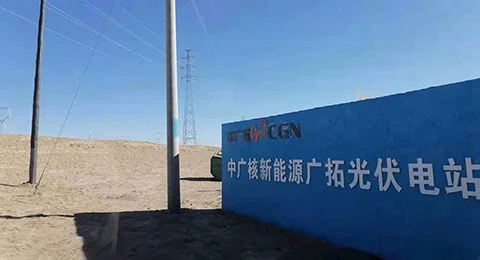

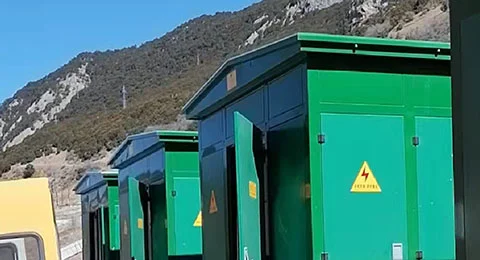

حالات المشروع

تم تطبيق آليات Cotenele في:

مشاريع المحطات الفرعية جهد 110 ك.ف

مشروع CR Power لطاقة الرياح البحرية

قاعدة تشينغهاي الكهروضوئية بقدرة 1600 ميجاوات

نظام الطاقة للسكك الحديدية سيتشوان-التبت

توسعة المحطة الفرعية في طاجيكستان 110 كيلو فولت

النموذج والمعنى

ما هي آلية تشغيل قواطع الدائرة؟

آلية تشغيل قاطع الدائرة هي نظام تشغيل ميكانيكي يستخدم لفتح وإغلاق نقاط اتصال قاطع الدائرة من خلال إنشاء الطاقة وتخزينها وإطلاقها. تتمثل الوظيفة الأساسية لآلية التشغيل هذه في ضمان الاستجابة السريعة للأعطال الكهربائية مثل الدوائر القصيرة وظروف التيار الزائد، وعزل الأجزاء المتضررة بسرعة لمنع تلف النظام.

يجب أن تكون آليات التشغيل قادرة دائمًا على تعطيل القاطع، بغض النظر عن الظروف الخارجية. بناءً على متطلبات القوة، قد تتميز القواطع إما بآليات فردية لكل مرحلة أو آلية واحدة تعمل على تشغيل المراحل الثلاث في وقت واحد. تتكون الآلية من ثلاثة أنظمة فرعية أساسية: وسيلة تخزين الطاقة، ودائرة التشغيل، والأنظمة المتشابكة.

هناك العديد من آليات التشغيل المختلفة

تعتمد آلية تشغيل الزنبرك نوابض لتخزين الطاقة الميكانيكية. عادةً، يقوم المحرك الكهربائي بشحن زنبرك الإغلاق، والذي يتم تأمينه في حالة مضغوطة بواسطة آلية القفل. بمجرد تلقي إشارة الإغلاق، سيتم تحرير المزلاج، مما يسمح للزنبرك بدفع جهات الاتصال للإغلاق أثناء شحن زنبرك الرحلة. سيتم إعادة شحن زنبرك الإغلاق مرة أخرى للعمليات اللاحقة على الفور.

يستخدم الجهاز الهيدروليكي الغاز المضغوط لتوجيه تدفق الزيت وقيادة قضيب التوصيل المتصل بقاطع الدائرة الكهربائية. تستخدم الأنظمة الهوائية الهواء المضغوط كمصدر للطاقة، بينما تستخدم الأجهزة المغناطيسية الملفات الكهرومغناطيسية أو المغناطيسات الكهربائية، التي يزداد توترها مع زيادة التيار. تجمع بعض التصميمات بين القوة الكهرومغناطيسية ومساعدة الزنبرك.

أكد استطلاع CIGRE لقواطع الدائرة لعام 2005 على الأهمية الحاسمة لتشغيل الأجهزة، حيث وجد أن 70% من حالات فشل المكونات كانت مرتبطة بأجهزة التشغيل، وأكثر من 50% من حالات فشل قواطع الدائرة الرئيسية كانت أيضًا ناجمة عن ذلك.

ما هي آلية تشغيل مفتاح العزل؟

يعتبر جهاز الفصل (المعروف أيضًا باسم مفتاح العزل) هو المكون الأساسي للوحدة الرئيسية لحلقة الجهد المتوسط، ويمكن أن يوفر هذا النوع من المفاتيح عزلًا مرئيًا للدوائر الكهربائية لأغراض الصيانة والسلامة. تختلف قواطع الدائرة عن قواطع الدائرة، فالفواصل ليست مصممة لمقاطعة تيارات الحمل أو تيارات الأعطال، ولكنها تعمل عندما يتم إلغاء تنشيط الدائرة بالفعل.

تعمل آليات تشغيل أداة الفصل على تحويل الإدخال اليدوي أو الآلي إلى حركة ميكانيكية دقيقة مطلوبة لفتح أو إغلاق نقاط الاتصال الرئيسية. الملامح الرئيسية لآليات تشغيل مفتاح العزل هذه هي أن سرعات تشغيلها أقل من آليات تشغيل قاطع الدائرة وتوفر موضع الاتصال المرئي.

غالبًا ما يتم دمج آليات الفصل الحديثة

الكينماتيكا متعددة الحركة:تستخدم العديد من التصميمات حركات مركبة حيث تنخفض الشفرة الرئيسية أولاً إلى الوضع الأفقي قبل أن تدور لتطبيق ضغط التلامس عند طرفي المفصلة والفك. يستوعب تصميم الاتصال "الحلقة العكسية" تيارات الدائرة القصيرة العالية.

التشغيل اليدوي المستقل:تسمح الآليات المتقدمة بالتشغيل اليدوي الأمامي والجانبي دون الحاجة إلى أجهزة إضافية. تتيح تصميمات عجلة الكامة ذات النتوءات المتعارضة التشغيل السلس بغض النظر عن سرعة المشغل، مما يضمن أداء ميكانيكيًا ثابتًا.

إشارة الموقف:توفر جهات الاتصال المساعدة داخل آلية القيادة مؤشرًا للموقع عن بعد، وهو أمر ضروري لأنظمة التحكم الإشرافية الحديثة.

يمكن تكوين آليات الفصل للتشغيل أحادي القطب أو ثلاثي القطب، مع وجود قضبان توصيل تربط بين الأقطاب عند استخدام محرك واحد. يقوم الإطار، الذي عادة ما يكون من الفولاذ المجلفن بالغمس الساخن، بتثبيت العوازل والعناصر الدوارة، مما يضمن المتانة على المدى الطويل.

ميزات آليات قواطع الدائرة وفصلها

في شبكة توزيع الطاقة الحديثة، يعد الجمع بين آليات تشغيل قواطع الدائرة ووحدات الفصل لوحدات RMU ذات الجهد المتوسط ​​والمفاتيح الكهربائية الصديقة للبيئة تقنية شائعة. آلية التشغيل الكهربائية 11KV لمفتاح عزل قواطع الدائرة الكهربائية لمجموعة المفاتيح الكهربائية الصديقة للبيئة التي تم تصنيعها بواسطة Cotenele، تقدم العديد من الميزات المميزة:

التسلسلات الحركية المتكاملة:تعمل الآليات المدمجة على تنسيق التوقيت بين تشغيل القاطع وحركة الفاصل. أثناء عمليات الفتح، سيتم فصل جهات الاتصال بعد اكتمال انقطاع القوس، بينما تتحقق عمليات الإغلاق من المحاذاة الصحيحة قبل إغلاق جهة الاتصال الرئيسية.

التشابك الميكانيكي المدمج:تشتمل التصميمات المتكاملة على أقفال متداخلة مدمجة تمنع تسلسلات التشغيل غير الصحيحة. على سبيل المثال، قد تمنع الآلية تشغيل قاطع الفصل أثناء حمل القاطع للتيار، أو منع إعادة الإغلاق حتى اكتمال العزل. وهذا يلبي متطلبات "الوقاية الخماسية" لأنظمة التوزيع.

تخزين الطاقة في الربيع:تستخدم العديد من الآليات المدمجة نوابض شد تعمل فوق النقاط المركزية للتحكم في إجراءات الإغلاق، بينما تقوم نوابض الضغط بإدارة طاقة الفتح. يمكن أن تتجاوز الحياة الميكانيكية للتكوين 10000 دورة. يمكن لمبدأ الطاقة المخزنة أن يضمن أن تظل سرعة تشغيل آلية التشغيل مستقلة عن إجراء المشغل، مما يضمن الأداء المتسق لانقطاع الأعطال.

القدرة على إعادة الإغلاق:إن التركيبة الحديثة لآليات تشغيل قواطع الدائرة وفواصل الفصل تدعم تسلسلات إعادة الإغلاق التلقائي، حيث تقوم آلية تشغيل هذين المكونين بتخزين طاقة كافية لعمليات الإغلاق والفتح والإغلاق دون الحاجة إلى إعادة شحن وسيطة.

تحسين المساحة:إن الجمع بين آليتي التشغيل هاتين مناسب لوحدة RMU ذات الحجم الصغير. على سبيل المثال، يبلغ عرض وحدات RMU من Contenele 375 مم، وتحقق هذه التكوينات توفيرًا كبيرًا في المساحة مقارنة بمنتجات الشركات المصنعة الأخرى، وهي مناسبة للتركيب في البيئات الحضرية ذات المساحة المحدودة.

الامتثال للمعايير الدولية:تتوافق الآليات المجمعة لآليتي تشغيل التبديل هاتين مع المعايير بما في ذلك GB1984-2014 لقواطع دوائر التيار المتردد ذات الجهد العالي وGB/T 1985-2023 لقطع الاتصال ومفاتيح التأريض.

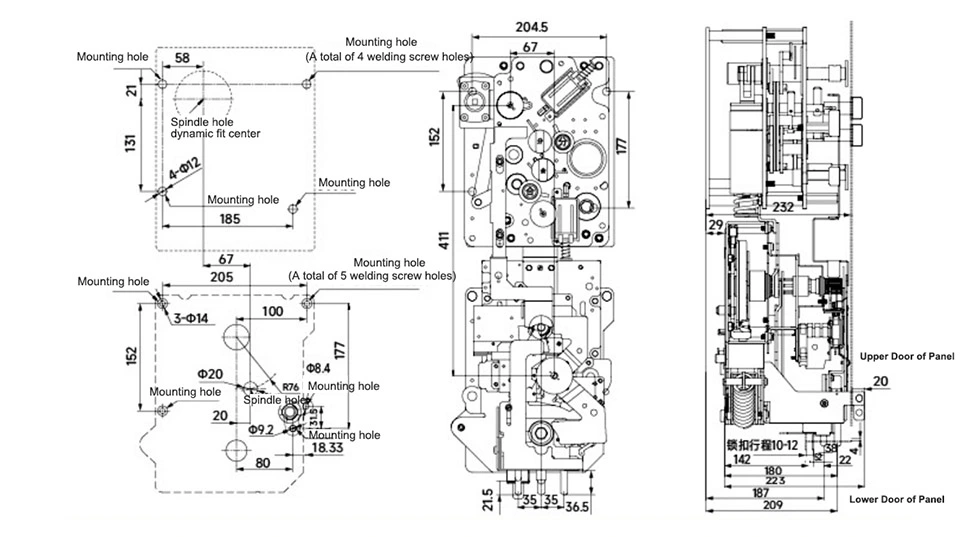

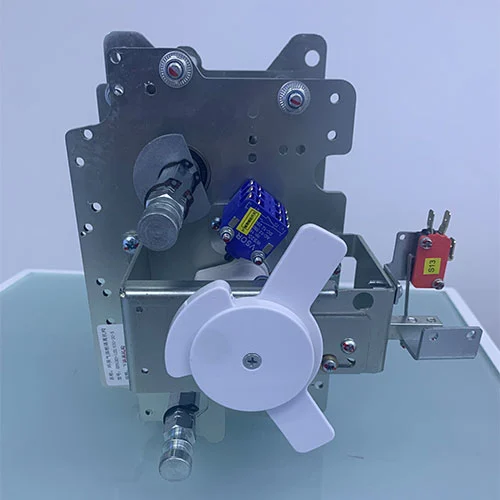

المظهر والأبعاد

معلومات عنا

شركة كوتينيلي للتجارة الدولية (ونتشو) المحدودة:

قاعدة تصنيع 30000㎡

التركيز على المكونات الأساسية لمجموعة المفاتيح الكهربائية بقدرة 12 كيلو فولت - 40.5 كيلو فولت

شهادة ISO9001 / ISO14001 / ISO45001

الاعتراف بالمصنع الأخضر (2025)

الشحن والنقل

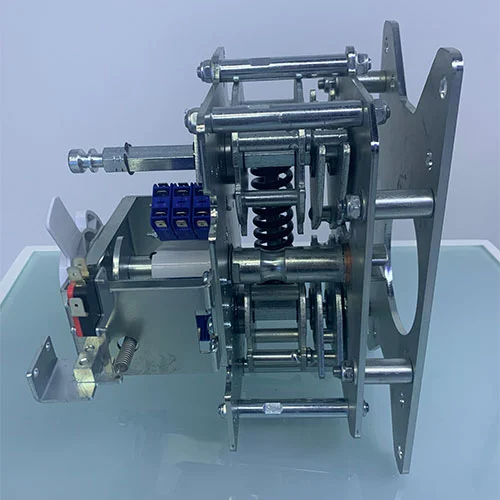

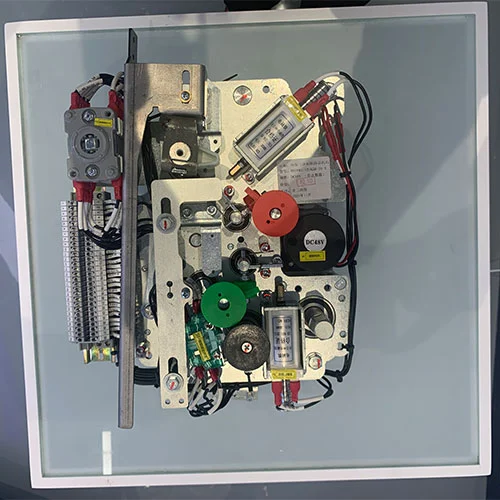

عرض المنتجات
