آلية عزل قواطع دوائر المفاتيح الكهربائية 11KV MV

تعد آليات عزل قواطع دوائر المفاتيح الكهربائية ذات الجهد المتوسط ​​11 كيلو فولت ضرورية للسلامة التشغيلية والموثوقية لمجموعة المفاتيح الكهربائية ذات الجهد المتوسط، وخاصة الوحدات الرئيسية الحلقية (RMUs). وحدات RMU عبارة عن أجهزة مفاتيح كهربائية مدمجة ومغلقة بالمعدن تستخدم على نطاق واسع في شبكات توزيع الطاقة لتوفير تحويل وحماية وعزل موثوق به.

داخل هذه المفاتيح الكهربائية، تعمل آليتان معًا ولكنهما تخدمان أغراضًا مختلفة:

آلية تشغيل قاطع الدائرة - تعمل على مقاطعة تيارات الحمل والخطأ بشكل فعال.

آلية العزل - تضمن بشكل سلبي سلامة الموظفين من خلال توفير عزل كهربائي مرئي وموثوق.

ويضمن التشغيل المتشابك بين هذه الآليات حماية المعدات وسلامة الإنسان، مما يجعلها لا غنى عنها في التطبيقات الصناعية وتطبيقات المرافق.

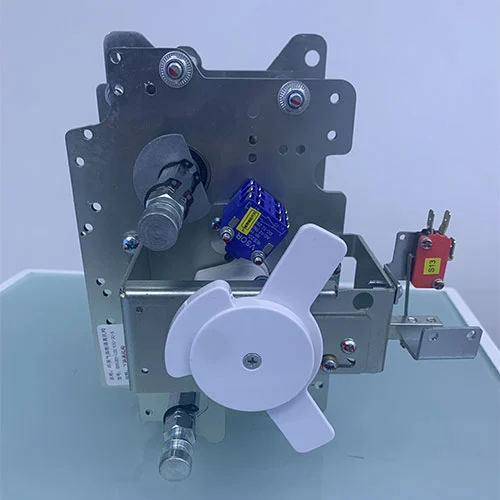

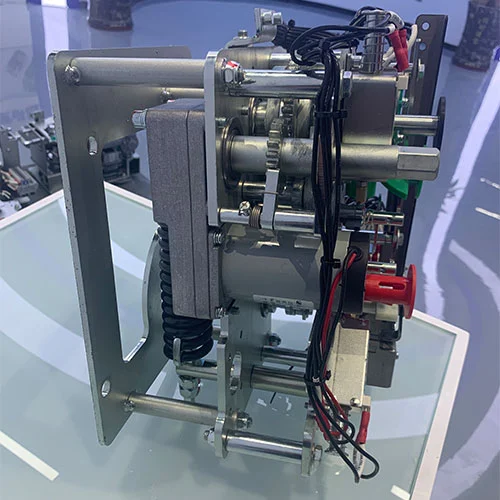

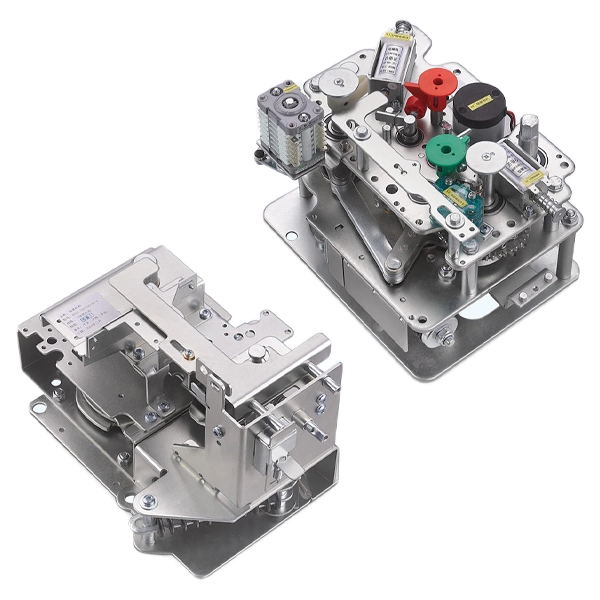

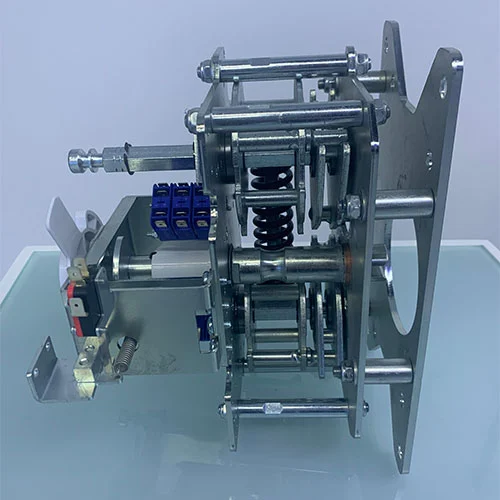

نموذج المنتج

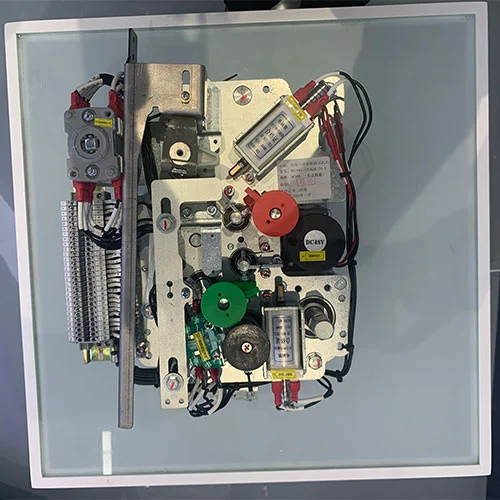

مكونات آلية التشغيل

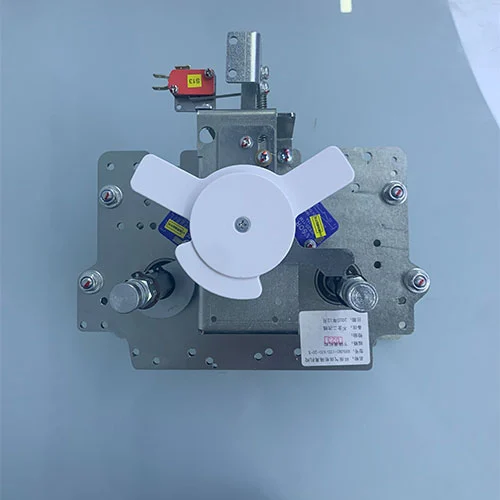

تعد آلية عزل قواطع دوائر المفاتيح الكهربائية 11KV MV مكونًا حاسمًا يستخدم في الوحدات الرئيسية الحلقية ذات الجهد المتوسط ​​(MVs) وأنظمة المفاتيح الكهربائية الصديقة للبيئة. إنه يدمج كلاً من آليات تشغيل قاطع الدائرة وآليات العزل، مما يضمن التحكم الموثوق في الطاقة، الحماية من الأخطاء، وعمليات الصيانة الآمنة.

ما هي آلية تشغيل قواطع الدائرة؟

عادةً ما يتم استخدام آلية تشغيل قاطع الدائرة للتحكم في قاطع الدائرة الرئيسي في وحدات RMU ذات الجهد المتوسط ​​أو المفاتيح الكهربائية الصديقة للبيئة. تتمثل الوظيفة الأساسية لآلية التشغيل في تسهيل فتح وإغلاق وصلات الكسارة (غالبًا قواطع فراغية) للتعامل مع تيارات الحمل، وبشكل حاسم، لمقاطعة تيارات الأعطال (الدوائر القصيرة).

الوظيفة

ويجب أن تكون قادرة على صنع وحمل وكسر التيارات في الظروف العادية وغير الطبيعية. عند حدوث خطأ، يجب أن تعمل آلية تشغيل قاطع الدائرة الفراغية هذه لإزالة الخطأ وحماية المعدات النهائية بالمللي ثانية.

تخزين الطاقة

الفرق مع المفتاح اليدوي البسيط هو أن تشغيل قاطع الدائرة الفراغية يعتمد على الطاقة المخزنة لتحقيق الحركة عالية السرعة المطلوبة لانقطاع القوس. يتم عادةً تخزين الطاقة الآلية هذه من خلال آليات مشحونة بنابض (والتي يمكن شحنها يدويًا أو بواسطة محرك صغير) أو مشغلات مغناطيسية. يتم تخزين الطاقة ببطء على مدار عدة ثوانٍ، ولكن يتم إطلاقها على الفور عندما تتلقى الآلية الأمر.

عناصر

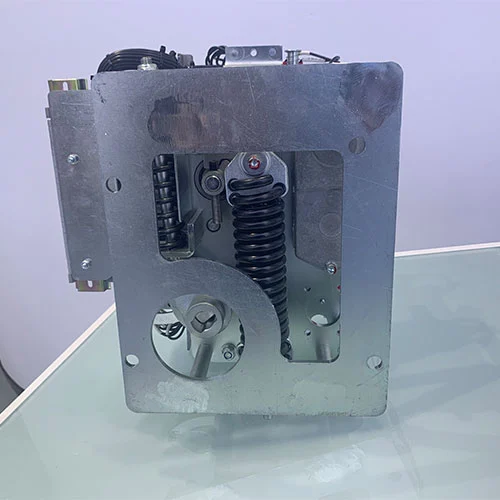

تشتمل الآلية النموذجية على نوابض الإغلاق، ونوابض الفتح، ومحرك الشحن، وملفات لولبية للرحلة والإغلاق، وربط معقد بين الكامات والأعمدة. وهي مصممة لآلاف العمليات على مدى عمرها.

ما هي آلية العزل؟

تتحكم آلية العزل في تشغيل جهاز الفصل (المعزل) ومفتاح التأريض المدمج. على عكس قاطع الدائرة، فإن الغرض منه ليس قطع التيار ولكن توفير حالة عمل آمنة لموظفي الصيانة.

الوظيفة

وتتمثل مهمتها الأساسية في إنشاء عزل كلفاني مرئي وموثوق بين الدائرة غير النشطة ومصدر الطاقة الحية. آلية تشغيل فاصل التبديل في وحدات RMU ذات الجهد المتوسط ​​أو المفاتيح الكهربائية الصديقة للبيئة تدمج أيضًا مفتاح التأريض، الذي يربط الدائرة المعزولة بالأرض. تقوم هذه الخطوة بتفريغ أي شحنة سعوية محاصرة وتحمي من التغذية العكسية العرضية من مصادر أخرى.

عملية

يتم تشغيل آليات تشغيل مفتاح العزل يدويًا وكهربائيًا بواسطة مقبض خارجي يتم إدخاله في اللوحة الأمامية لمجموعة المفاتيح الكهربائية. يقوم المقبض بتدوير أعمدة التشغيل المتصلة بنظام الرافعات والكاميرات، والتي تحرك نقاط اتصال العازل.

ميزة السلامة الرئيسية

تعمل آلية العزل بسرعة يدوية بطيئة نسبيًا أو كهربائية مباشرة وليس لديها القدرة على إخماد القوس الكهربائي. ولذلك يمنع منعا باتا فتحه عند شحن الجهاز. يعتمد على الخصائص العازلة للوسط المحيط (الهواء أو غاز SF6) للحفاظ على العزل بمجرد فتحه.

الاختلافات الرئيسية بين الآليتين

مبدأ العمل لآليتي التشغيل هاتين: التشابك من أجل السلامة

يعتمد التشغيل الآمن للوحدة الرئيسية الحلقية (RMU) على تشابك ميكانيكي صارم بين آلية قاطع الدائرة وآلية العزل. يجب أن يتم تنفيذ آلية عزل قواطع دوائر المفاتيح الكهربائية ذات الجهد 11 كيلو فولت بشكل صارم وفقًا لتسلسل محدد مسبقًا ووفقًا لقواعد السلامة الكهربائية الأساسية.

يوضح سير العمل التالي لصيانة انقطاع التيار الكهربائي في وحدة التغذية التآزر بينهما:

افتح الكسارة

عندما يرسل المشغل أمرًا بالرحلة، ستطلق آلية تشغيل قاطع الدائرة طاقة الزنبرك المخزنة، وستفتح جهات اتصال قاطع الدائرة، ثم سيتم مقاطعة تيار الحمل بأمان. تم إلغاء تنشيط الدائرة ولكنها ليست آمنة بعد في هذه اللحظة، لأن الاتصال الكهربائي القوي بمصدر الإمداد لا يزال موجودًا.

افتح المعزل

الآن يقوم نظام التعشيق بتحرير القفل الميكانيكي الموجود على آلية العزل بعد استشعار أن قاطع الدائرة مفتوح. يقوم المشغل بإدخال المقبض ويدير العمود لفتح العازل. سيؤدي هذا الإجراء إلى إنشاء فجوة هوائية مادية بين شريط التوصيل المباشر والدائرة السفلية، مما سيؤدي إلى إنشاء عزل مرئي.

أغلق مفتاح الأرض

يستخدم المشغل بعد ذلك نفس الواجهة (أو واجهة منفصلة) لتعشيق مفتاح التأريض عبر آليته المخصصة. وهذا يربط الجزء السفلي من الدائرة مباشرة بإمكانات الأرض، مما يضمن تفريغ أي شحنة متبقية بأمان.

الحالة الآمنة النهائية

القاطع مفتوح، والعازل مفتوح، والمفتاح الأرضي مغلق. تضمن الأقفال الميكانيكية عدم إمكانية فتح باب الخزانة ما لم يتم التأكد من إغلاق مفتاح التأريض. على العكس من ذلك، فإن هذا النظام المترابط سيمنع فعليًا قاطع الدائرة من الإغلاق ما لم يتم إغلاق مفتاح العزل بالكامل ويكون مفتاح التأريض في حالة الفتح. وهذا يشكل سلسلة أمنية غير قابلة للكسر.

تعمل آلية قاطع الدائرة كحامي نشط، حيث تدير طاقة شبكة الطاقة. تعمل آلية العزل كقفل أمان سلبي، مما يضمن سلامة موظفي الإدارة. وسوف يشكلون معًا نظامًا شاملاً، حيث يتم موازنة الحماية عالية السرعة مع السلامة المطلقة والمفروضة ميكانيكيًا.

تعليمات التشغيل

عملية الشحن:قبل أن يتم تنفيذ أي إجراء إغلاق، يجب أولاً شحن الآلية لتخزين الطاقة اللازمة. للشحن اليدوي، أدخل المقبض المخصص على عمود التشغيل الموجود في الجانب الأيمن السفلي من الآلية وقم بتدويره في اتجاه عقارب الساعة. استمر في الدوران حتى يتم سماع "نقرة" مميزة، والتي تشير إلى اكتمال الشحن؛ في هذه اللحظة، سيكون عمود مؤشر الشحن قد قام بتنشيط المفتاح الصغير إلى موضعه المغلق بالكامل. بالنسبة للشحن الكهربائي، ما عليك سوى توصيل الطاقة بالآلية، وسيعمل المحرك تلقائيًا لتخزين الطاقة. بمجرد شحن البطارية بالكامل، سيتم قطع دائرة المحرك، بينما سيبقى الجهاز الميكانيكي في وضع الاستعداد، وسيتم الاحتفاظ بالطاقة المخزنة حتى تلقي أمر إيقاف التشغيل. قبل الاعتماد على عملية الشحن الكهربائي، من الضروري التأكد من توصيل جميع الخطوط المساعدة بشكل صحيح.

عملية الإغلاق:بعد شحن الآلية بنجاح، يمكن إغلاق القاطع لإكمال الدائرة الرئيسية. للإغلاق يدويًا، اضغط على الزر الأخضر بقوة؛ يؤدي هذا الإجراء إلى إطلاق طاقة الإغلاق المخزنة على الفور، مما يسمح للآلية بقيادة نقاط اتصال قاطع الدائرة معًا. بالنسبة للتشغيل الكهربائي، من الضروري تشغيل الطاقة لتنشيط وإغلاق الملف الكهرومغناطيسي، الأمر الذي سيؤدي على الفور إلى تفعيل الإجراء وتحرير القفل الميكانيكي. ثم يتم تفريغ الطاقة المخزنة، وإغلاق نقاط الاتصال الرئيسية. من المهم ملاحظة أنه خلال هذه العملية، يتم شد النوابض المفتوحة في نفس الوقت استعدادًا لرحلة مستقبلية. على الرغم من أن الآلية قد تبدأ على الفور في إعادة الشحن، إلا أن منطق التعشيق الداخلي سيمنع تنفيذ أي تعليمات إغلاق لاحقة حتى يتم فتح قاطع الدائرة مرة أخرى.

عملية الافتتاح:لمقاطعة الدائرة وفصل قاطع الدائرة، يجب تشغيل آلية الفتح. للتعثر اليدوي، اضغط على الزر الأحمر بقوة، مما يؤدي إلى تحرير المزالج التي تحمل زنبركات الفتح. سيتم إطلاق الطاقة المخزنة في هذه النوابض على الفور، مما يدفع الجهاز إلى فصل جهات الاتصال الرئيسية. بالنسبة لعمليات التعثر الكهربائي، يمكن تشغيل المغناطيس الكهربائي لتعثر التحويلة وتنشيطه من خلال المرحلات الواقية أو الأوامر عن بعد؛ سيتم تنشيط المغناطيس الكهربائي على الفور، مما يؤدي إلى تحرير قفل الزنبرك وإجبار جهات الاتصال على الانفصال. يمكن لهذه العملية قطع التيار بأمان وإعادة قاطع الدائرة إلى الوضع المفتوح، والتحضير لدورة الشحن والإغلاق التالية.

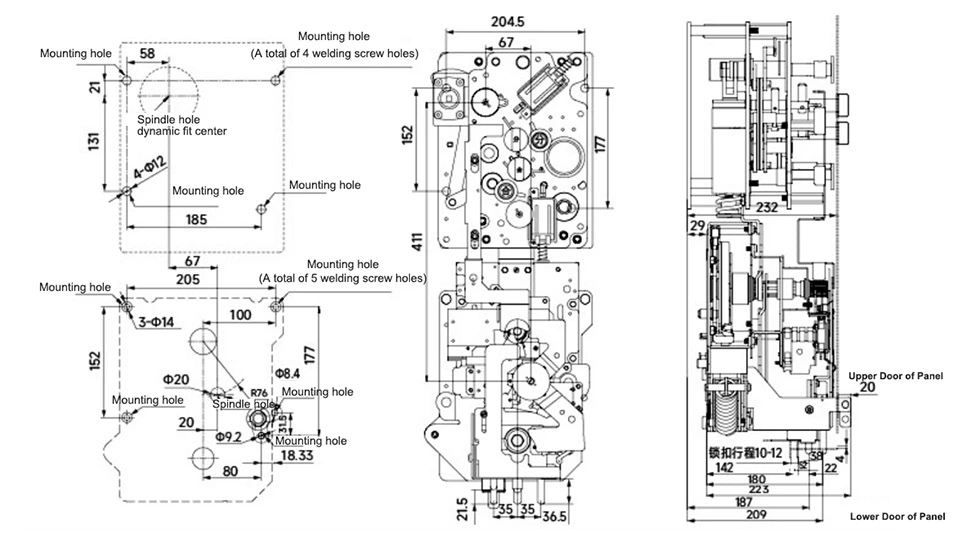

المظهر والأبعاد

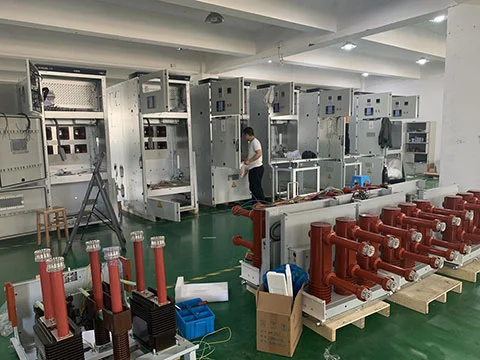

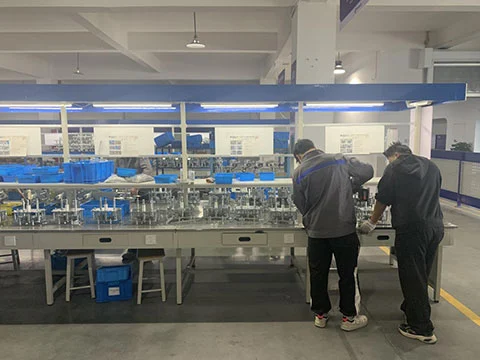

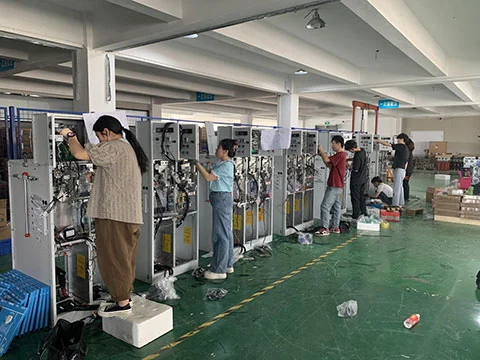

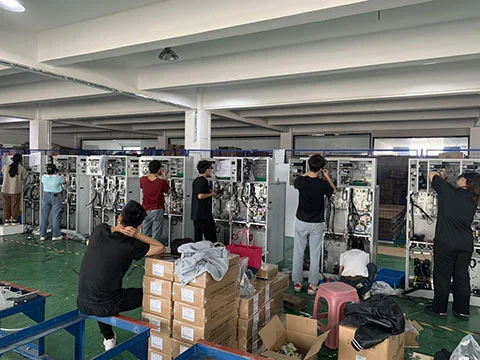

مصنعنا
