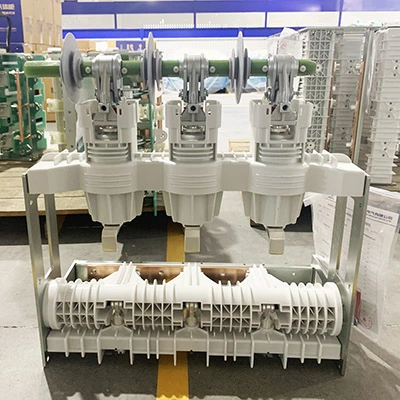

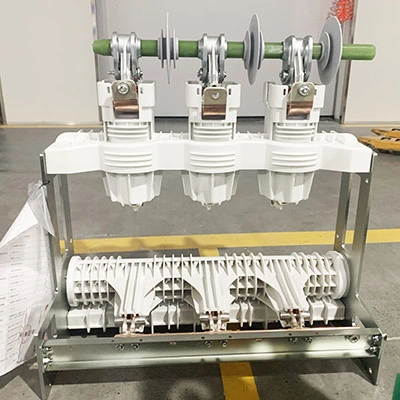

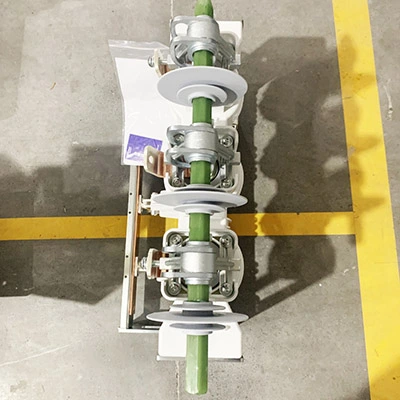

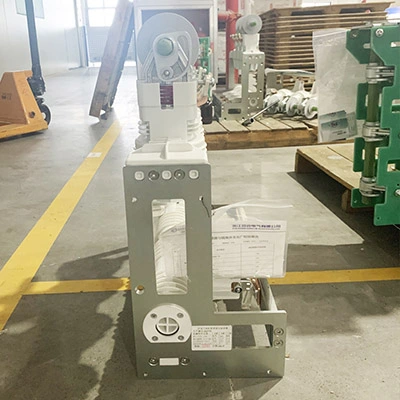

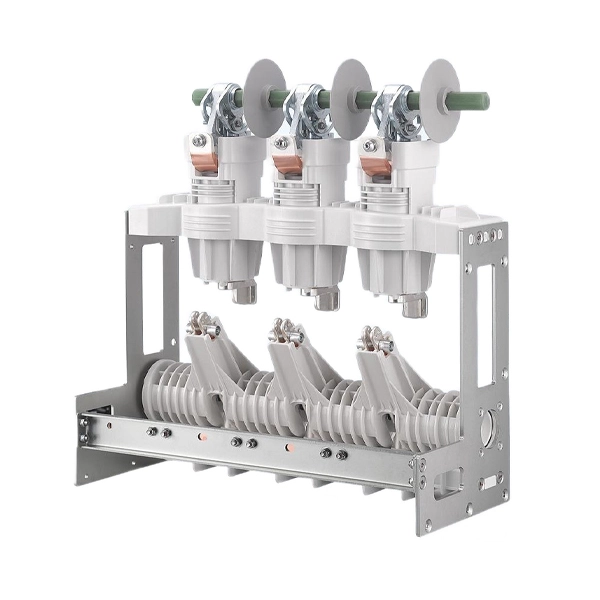

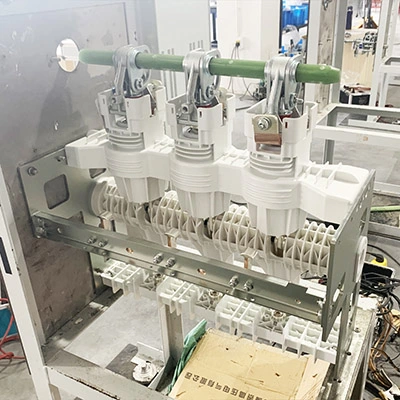

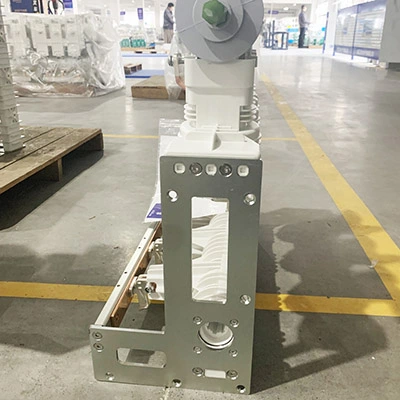

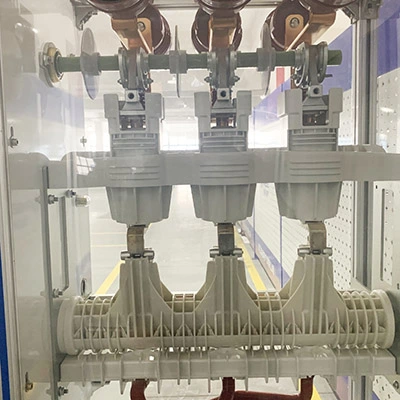

قواطع دوائر فراغية متوسطة الجهد 11 كيلو فولت مع مفتاح عزل

يعتبر قاطع الدائرة الفراغية ذو الجهد المتوسط ​​11KV مع مفتاح العزل جهازًا مهمًا في أنظمة توزيع الطاقة ذات الجهد المتوسط. إنه يدمج القدرة الفائقة على مقاطعة التيار لقاطع الدائرة الفراغية مع وظيفة العزل الكهربائي الموثوقة لقاطع الفصل داخل وحدة واحدة. يقوم قاطع الدائرة الفراغية بمقاطعة كل من الحمل العادي والتيارات الخاطئة بأمان باستخدام قاطع الفراغ الخاص به، مما يجعله مناسبًا بشكل خاص للتشغيل المتكرر بأقل قدر من الصيانة. يوفر فاصل الفصل فجوة هوائية مرئية بعد فتح القاطع، مما يضمن السلامة المطلقة أثناء الصيانة.

النموذج والمعاني

تعريف قواطع دوائر الفراغ

قاطع الدائرة الكهربائية ذو الجهد المتوسط ​​11KV مع مفتاح العزل عبارة عن مجموعة من المعدات الكهربائية. تتكون هذه الوحدة بشكل أساسي من جزأين رئيسيين:

وحدة قواطع دوائر الفراغ

يعد VCB مسؤولاً عن مقاطعة تيارات الحمل العادية وتيارات خطأ الدائرة القصيرة بأمان. إنها تستخدم تقنية انقراض القوس القائمة على الفراغ لضمان الكسر الآمن للتيار.

فصل التبديل

يتم ربط أداة الفصل ميكانيكيًا أو دمجها مع VCB. إنه يوفر فجوة هوائية مرئية فعليًا عندما يكون في الوضع المفتوح، مما يضمن العزل الآمن للمعدات النهائية عن مصدر الطاقة أثناء الصيانة.

يضمن هذا الكسر المرئي عزل المعدات وتأريضها، مما يجعلها آمنة للعمال للعمل.

من المهم ملاحظة أنه بينما يمكن لـ VCB أن يعمل تحت الحمل، فإن أداة الفصل هي جهاز تفريغ. يجب تشغيله فقط بعد أن يفتح VCB الدائرة بالفعل لضمان السلامة.

مبدأ العمل

تتضمن العملية الوظيفة المنسقة لآليتين متميزتين:

قطع الدائرة (وظيفة VCB):عندما يتم تنشيط آلية التشغيل (الزنبرك أو الكهرومغناطيسي) للفتح، تنفصل نقاط الاتصال المتحركة داخل غرفة مقاطعة الفراغ. يبدأ قوس كهربائي في البخار المعدني المنطلق من الأسطح الملامسة. تتحكم جهات الاتصال ذات الشكل الخاص (التي تستخدم غالبًا تصميم المجال المغناطيسي الطولي) في هذا القوس، مما يؤدي إلى دورانه بسرعة. ويتكثف البخار المعدني على الدروع المحيطة، وينطفئ القوس عند التيار الطبيعي صفر لدورة التيار المتردد. يستعيد الوسط الفراغي قوته العازلة العالية بسرعة، مما يؤدي إلى مقاطعة التيار.

وظيفة فاصل:بعد فتح الدائرة الكهربائية بواسطة قاطع الدائرة المفرغة، يمكن تفعيل آلية العزل (يدويًا أو بمحرك). يقوم قاطع الدائرة الفراغية بتشغيل نقاط الاتصال العازلة التي تم فصلها عن قاطعات الفراغ VCB، مما يؤدي إلى فتح فجوة هوائية واضحة ومرئية في دائرة التيار الرئيسية. بعد الانتهاء من إجراء التأريض المناسب، يمكن للعمال العمل بأمان داخل منطقة العزل من خلال الاعتماد على نقطة العزل الموثوقة التي تشكلها الفجوة.

هيكل قواطع دوائر الفراغ

يتضمن هيكل قواطع دوائر الفراغ ذات الجهد المتوسط ​​11KV مع مفتاح العزل الميزات التالية:

وحدة مقاطعة الفراغ (المكونات الأساسية):هذه هي أفضل وظيفة مهمة. تتضمن كل مرحلة قاطعًا مفرغًا مغلقًا. مكوناته الرئيسية هي: الغلاف العازل المحكم (غلاف من السيراميك/الزجاج)، والنظام الموصل (الملامسات والموصلات الثابتة/المتحركة، غالبًا مع تصميم مجال مغناطيسي محوري لقدرة كسر عالية)، ونظام التدريع (دروع معدنية لحماية العزل والتحكم في المجالات الكهربائية).

آلية التشغيل:عادةً ما توفر آلية واحدة مشتركة (مثل النوع الذي يعمل بنابض أو النوع الكهرومغناطيسي) الطاقة اللازمة لكل من إجراءات التركيب/الكسر السريعة لـ VCB والتشغيل المتسلسل لأداة الفصل. تضمن الأقفال المتداخلة التسلسل الصحيح والسلامة الموثوقة: لا يمكن أن يعمل مفتاح العزل إلا عندما يكون VCB مفتوحًا.

الجمعية فاصل:يتكون هذا من مجموعة من الاتصالات العازلة (نوع مفتاح السكين أو أنواع الحركة الخطية الحديثة) لكل مرحلة، مثبتة على التوالي مع قاطعات VCB. وهي مرتبطة ميكانيكيًا بآلية التشغيل الرئيسية أو تحتوي على محرك يدوي/محرك مخصص مع منطق تسلسل صارم.

هيكل الدعم والعزل:يتم تركيب التجميع على إطار قوي. توفر القضبان أو الأعمدة أو عوازل الإيبوكسي العازلة الدعم العازل والميكانيكي اللازم بين الأجزاء الحية والإطار المؤرض وبين المراحل.

التطبيقات

يستخدم Cotenele 11KV قواطع دوائر فراغ متوسطة الجهد مع مفتاح عزل على نطاق واسع في:

المحطات الفرعية الحضرية والصناعية

أنظمة قوة الجر للسكك الحديدية والمترو

مصانع البتروكيماويات والطاقة

أنظمة توزيع الطاقة المتجددة

الشبكة الذكية والبنية التحتية البلدية

منشآت الصلب والتعدين والصناعات الثقيلة

قواطع دوائر مقابل مفتاح العزل

وظائف قاطع الدائرة الفراغية والمعزل متميزة. وهنا المقارنة:

الوظيفة الأساسية:

1. قاطع الدائرة: جهاز تبديل وقائي. إنه مصمم لتصنيع وحمل وكسر التيارات تلقائيًا أو يدويًا في ظل ظروف الحمل العادية والظروف غير الطبيعية (مثل الدوائر القصيرة). أفضل وظيفة لها هي مقاطعة التيار، وإخماد القوس بأمان.

2. جهاز الفصل (المعزل): جهاز عزل آمن. وظيفتها الوحيدة هي توفير انقطاع واضح في الدائرة، مما يضمن وجود فجوة عزل موثوقة للسلامة أثناء الصيانة. ليس لديها قدرة مصممة على إحداث أو كسر أي تيار مهم.

العملية تحت التيار:

1. قاطع الدائرة: يجب أن يعمل على قطع التيار. جزء الاتصال الخاص به تحت الحمل، وهو مصمم خصيصًا لإطفاء القوس الناتج داخل حجرة التفريغ المغلقة الخاصة به.

2. أداة الفصل: يجب ألا يتم تشغيلها مطلقًا أثناء تدفق التيار (باستثناء التيارات السعوية التي لا تذكر في بعض التصميمات). قد يؤدي التشغيل تحت الحمل إلى حدوث قوس خطير وغير متحكم فيه في الهواء الطلق.

نوى التصميم:

1. قواطع الدائرة: الهندسة تعتمد بشكل أساسي على مواد التلامس، على سبيل المثال سبائك النحاس والكروم، وضغط التلامس (الذي يضمن مقاومة منخفضة وتحمل القوى الكهروديناميكية، وحركة/سرعة التلامس التي تمثل سرعة الفتح/الإغلاق المثالية للتحكم في وقت الانحناء ومنع الارتداد، وتحقيق استرداد عازل عالي في الفراغ.

2. مفتاح العزل: الهندسة تركز بشكل أساسي على الصلابة الميكانيكية، ووضوح الوضع المفتوح/المغلق على سبيل المثال الفجوة المرئية، ومسافات الزحف/الخلوص لعزل الهواء، وواجهة الاتصال العازلة عندما تكون مغلقة تحت تيار الحالة المستقرة قوية.

تسلسل:

في الجهاز المدمج، يجب دائمًا أن يعمل قاطع الدائرة الكهربائية (VCB) أولاً لفصل الدائرة الكهربائية. فقط بعد التأكد من انقطاع التدفق الحالي، يمكن تشغيل أداة الفصل بأمان لإنشاء فجوة العزل المادية. يتم فرض هذا التسلسل من خلال التعشيق الميكانيكي أو الكهربائي.

المعلمات التقنية

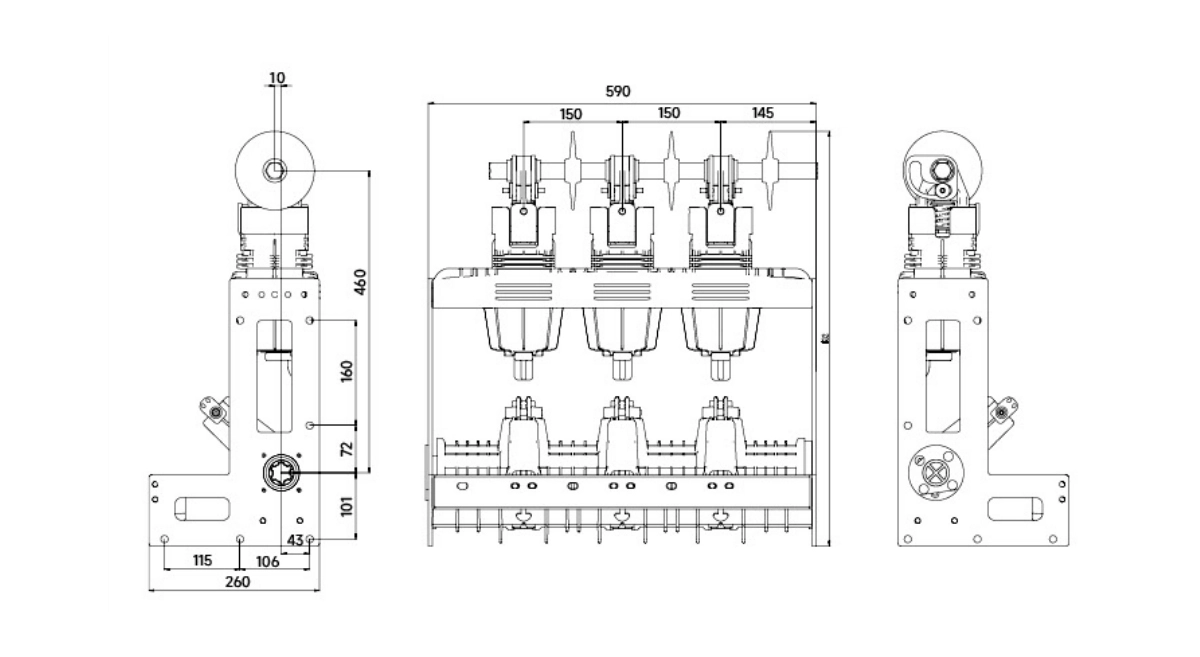

المظهر والأبعاد

ضمان الجودة

نوع الاختبار والاختبار الروتيني قبل التسليم

اختبار تحمل الجهد العالي والعزل

الاختبارات الميكانيكية ودورة الحياة

فحص اختياري من طرف ثالث

معتمد من:

نظام إدارة الجودة ISO9001

نظام الإدارة البيئية ISO14001

ISO45001 الصحة والسلامة المهنية

التعليمات

1. ما الفرق بين قاطع الدائرة الفراغية والمعزل؟

يقوم قاطع الدائرة المفرغة بمقاطعة التيار تحت الحمل، بينما يوفر العازل نقطة فصل مرئية ويجب أن يعمل فقط في حالة عدم تدفق تيار.

2. لماذا نستخدم قاطع الدائرة الفراغية ذات الجهد المتوسط ​​11KV مع مفتاح العزل؟

لأنه يوفر موثوقية عالية، وإطفاء سريع للقوس، وصيانة منخفضة، وعمر خدمة طويل مقارنة بقواطع الدائرة الزيتية أو SF6.

3. هل يمكن لمفتاح العزل قطع التيار؟

لا، فالعازل عبارة عن جهاز تفريغ تمامًا ويجب تشغيله فقط بعد فتح قاطع الدائرة.

عرض المنتجات

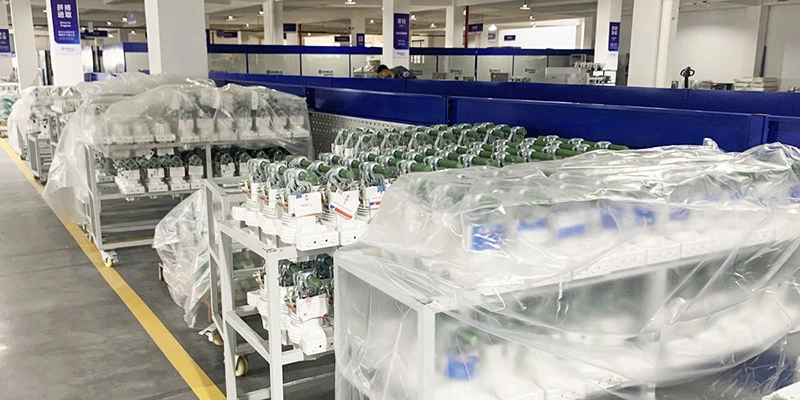

ورشة عمل لدينا
