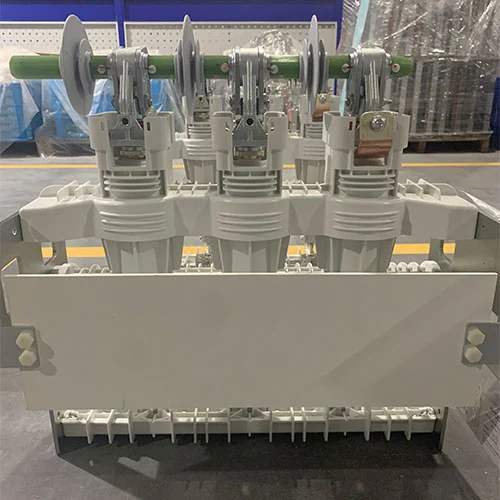

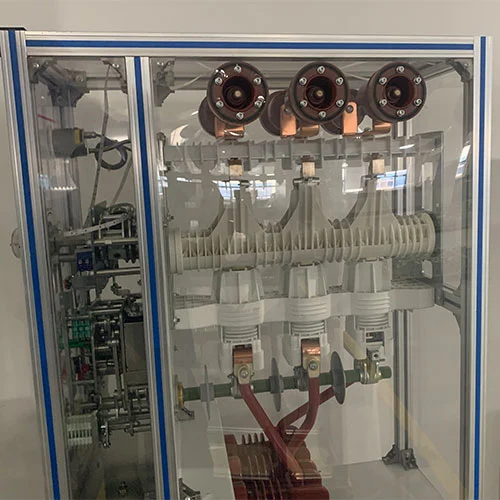

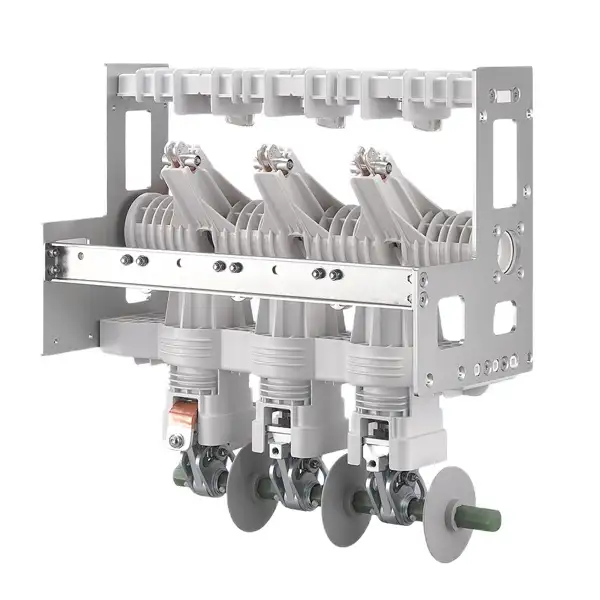

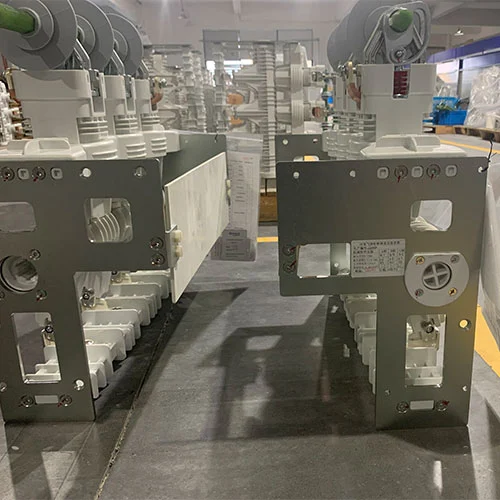

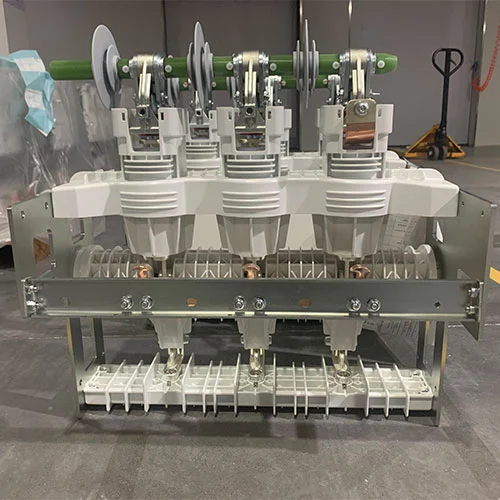

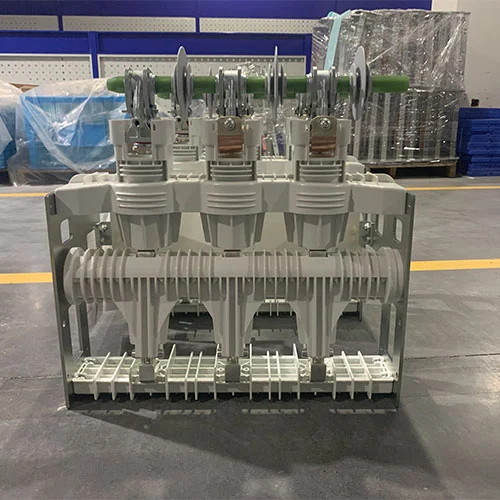

قاطع دائرة فراغ 11KV MV مع مفتاح المعزل
يعد قاطع الدائرة الفراغية KDSV-12D/630-20-S 11kV MV المزود بمفتاح عزل من Cotenele بمثابة حل مباشر من المصنع في الصين للمفاتيح الكهربائية ذات الجهد المتوسط. مثالي للمشاريع الصناعية والسكك الحديدية والمترو والبتروكيماويات، يضمن هذا الجهاز الذي لا يحتاج إلى صيانة والخالي من الزيت سلامة عالية وعمر خدمة طويل وتشغيلًا موثوقًا.
يلبي تيار الصمود القصير للدائرة الرئيسية متطلبات 20 كيلو أمبير (4 ثوانٍ) و25 كيلو أمبير (3 ثوانٍ)، والعمر الميكانيكي لقاطع الدائرة الفراغية أكثر من 10000 مرة، والعمر الميكانيكي لمفتاح العزل أكثر من 3000 مرة. ويلبي تيار الصمود قصير المدى لمفتاح التأريض 20 كيلو أمبير (4 ثوانٍ)، والعمر الميكانيكي 3000 مرة.
عادةً ما يتم استخدام قاطع الدائرة الفراغية KDSV-12D / 630-20-S من النوع 11KV MV مع مفتاح المعزل في نظام توزيع الطاقة والتحكم في الجهد المتوسط. استفاد هذا المزيج من قاطع الدائرة الفراغية مع العازل من القدرة الفائقة على تبريد القوس والصيانة المجانية تقريبًا للقواطع الفراغية مع وظيفة السلامة المهمة المتمثلة في فجوة العزل المرئية التي يوفرها القاطع.
غالبًا ما يستخدم قاطع الدائرة الفراغية هذا للتركيب الداخلي في أنظمة توزيع طاقة التيار المتردد ثلاثية الطور 50/60 هرتز من 3 كيلو فولت إلى 40.5 كيلو فولت، وهذا الجهاز الكهربائي مهم جدًا في المفاتيح الكهربائية الحديثة، والتي يمكن أن تضمن السلامة التشغيلية، وموثوقية النظام، وإدارة الطاقة بكفاءة في التطبيقات التي تتطلب التبديل المتكرر، والتحمل العالي، ومعدات خالية من الصيانة وخالية من الزيت.

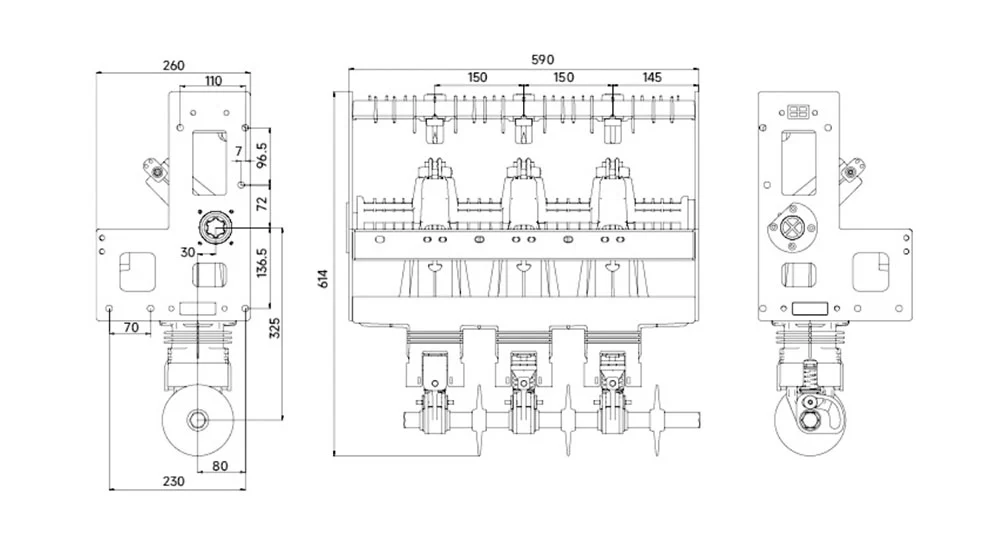

المظهر والأبعاد
النموذج والمعاني
| دينار كويتي | S | V | 12 | D | 630 | 20 | s |
| شركة شفرة |
بيئيا المفاتيح الكهربائية ودية |
دائرة فراغ قاطع + فاصل |
تصنيف الجهد االكهربى |
نوع التأريض | تصنيف حاضِر |
تصنيف قصير الوقت الصمود الحالي | العلوي عزل |
ما هو قاطع الدائرة الفراغية؟
إن قاطع الدائرة الفراغية 11KV MV مع مفتاح المعزل هو جهاز تبديل كهربائي متقدم يقطع التيار عن طريق فصل جهات الاتصال الخاصة به داخل غرفة مفرغة، ويسمى أيضًا قاطع الفراغ. يعمل الفراغ كوسيط تبريد قوسي ووسط عازل، مما يضمن التشغيل الآمن والموثوق والخالي من الصيانة.
يعتمد تصميم VCB على ثلاثة أنظمة فرعية أساسية:
1. قاطع الفراغ
المغلف العازل:غلاف من السيراميك أو الزجاج يحافظ على فراغ عالٍ بالداخل.
جهات الاتصال:مصنوعة من سبائك النحاس المتخصصة، وغالبًا ما تولد مجالًا مغناطيسيًا طوليًا لتثبيت القوس ونشره، مما يعزز الأداء.
نظام التدريع:تحمي الدروع المعدنية الغلاف العازل من ترسب البخار وتحافظ على مجال كهربائي موحد.
2. آلية التشغيل
يوفر الطاقة لفتح وإغلاق الاتصالات.
الأنواع الشائعة:أنظمة تعمل بنابض (يدوية أو مشحونة بمحرك) وملفات لولبية كهرومغناطيسية، مما يتيح التبديل السريع والموثوق.
3. دعم الإطار والعزل
يضم القاطع والآلية بشكل آمن.
يشتمل على الإطار الرئيسي والعزل والمحطات الطرفية للتوصيلات الخارجية.
يضمن تجميعًا مدمجًا ومستقرًا وقويًا ميكانيكيًا.
المزايا الرئيسية
1. تصميم مدمج وخفيف الوزن لسهولة التركيب.
2. متانة عالية مع الحد الأدنى من الصيانة المطلوبة.
3. التشغيل المتكرر دون تدهور الأداء.
4. مناسب لتوزيع الطاقة ذات الجهد المتوسط، والأنظمة الصناعية، والمواقع الحساسة بيئيًا.
المعلمات التقنية
| SN | محتوى | وحدة | اِصطِلاحِيّ بوراميتر |
| 1 | مقاومة الدائرة الرئيسية | شΩ | ≥60 |
| 2 | على السفر | مم | 2-3 |
| 3 | التخليص بين جهات الاتصال المفتوحة | مم | 8-10 |
| 4 | مدة ارتداد الاتصال عند إغلاق العملية | آنسة | ≥2 |
| 5 | متوسط سرعة الافتتاح | آنسة | 1.1-1.6 |
| 6 | متوسط سرعة الإغلاق | آنسة | 0.6-1.2 |
| 7 | خارج تزامن فتح الاتصال | آنسة | ≥2 |
| 8 | خارج تزامن إغلاق الاتصال | آنسة | ≥2 |
نطاق التطبيق
يعد التبديل الآمن والموثوق والمتكرر مهمًا جدًا في أنظمة توزيع الطاقة، ويعتبر قاطع الدائرة الكهربائية 11KV MV مع مفتاح المعزل هو الخيار المفضل. التطبيق الرئيسي لقاطع الدائرة الكهربائية هو ما يلي:
الجهاز الصناعي: يمكن لقاطع التفريغ الفراغي التحكم في المعدات الكهربائية المهمة وحمايتها مثل المحولات وبنوك المكثفات والمحركات الكبيرة.
توليد الطاقة والمحطات الفرعية: تستخدم لحماية المغذيات وداخل أنظمة الطاقة المساعدة.
توزيع الطاقة التجارية: يتم تركيبها في مجموعة المفاتيح الكهربائية الموفرة للمساحة، مثل لوحات المفاتيح المغطاة بالمعدن (بما في ذلك القابلة للسحب) أو لوحات المفاتيح الثابتة. ومن المزايا المهمة جدًا لقاطع الدائرة الفراغية عدم وجود أي زيت، مما يمكن أن يجعل قاطع الدائرة الفراغية مناسبًا جدًا للمواقع الحساسة بيئيًا، والمناطق ذات مخاطر الحريق العالية، وأي موقف حيث تحتاج إلى تقليل الصيانة.
مبدأ العمل
تحتوي هذه العملية على مبادئ الفيزياء الميكانيكية والقوسية:
1. عملية الإغلاق:تعمل آلية التشغيل على تشغيل نقاط الاتصال المتحركة لتتلامس مع نقاط الاتصال الثابتة داخل قاطع الدائرة الفراغية، مما يشكل مسارًا للتيار. حافظ على ضغط اتصال محدد من خلال النوابض لضمان مقاومة منخفضة وثبات ميكانيكي.
2. انقطاع التيار:عند تلقي إشارة رحلة، تقوم آلية التشغيل هذه بفصل جهات الاتصال. بسبب ارتفاع درجة الحرارة وتبخر المعدن، فإن سطح التلامس سوف يؤدي إلى حدوث قوس. نظرًا لقوة استرداد العزل الكهربائي الفريدة لبيئة الفراغ، سينطفئ القوس بسرعة عند نقطة الصفر الطبيعية الحالية لموجة التيار المتردد. سوف يلتصق البخار المعدني بمواد الحماية المحيطة. تشمل أفضل المعلمات التقنية المهمة لضمان التشغيل الموثوق ما يلي:
فجوة الاتصال:مُحسّن لمستويات الجهد (على سبيل المثال، حوالي 10-12 ملم عند 10 كيلو فولت) لموازنة قوة العزل الكهربائي والضغط الميكانيكي.
سرعة التشغيل:التحكم في سرعة الإغلاق (حوالي 0.6 متر في الثانية) لتقليل التآكل والارتداد قبل الانهيار. بالنسبة لمستوى جهد 10 كيلو فولت، فإن سرعة القطع (حوالي 0.95-1.2 متر/ثانية) يمكن أن تضمن تمديد القوس بسرعة وانقطاعه بنجاح، خاصة بالنسبة للاتصال الأول لتحقيق الانفصال الكامل.
وسائل النقل الاتصالية والنقل الزائد:يمكن أن يضمن نقل التلامس (أو النقل الزائد) ضغطًا أوليًا كافيًا لتحقيق ضغط التلامس المناسب والتعويض عن تآكل التلامس اللاحق.

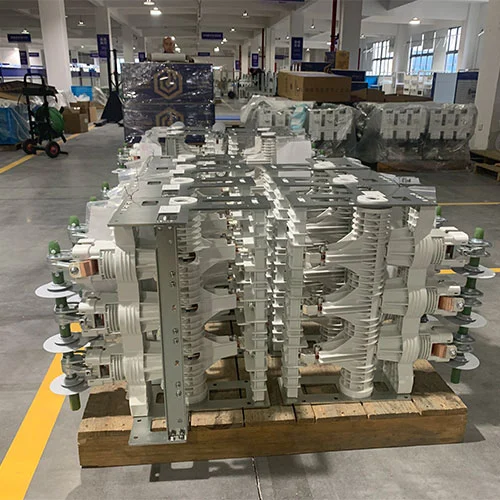

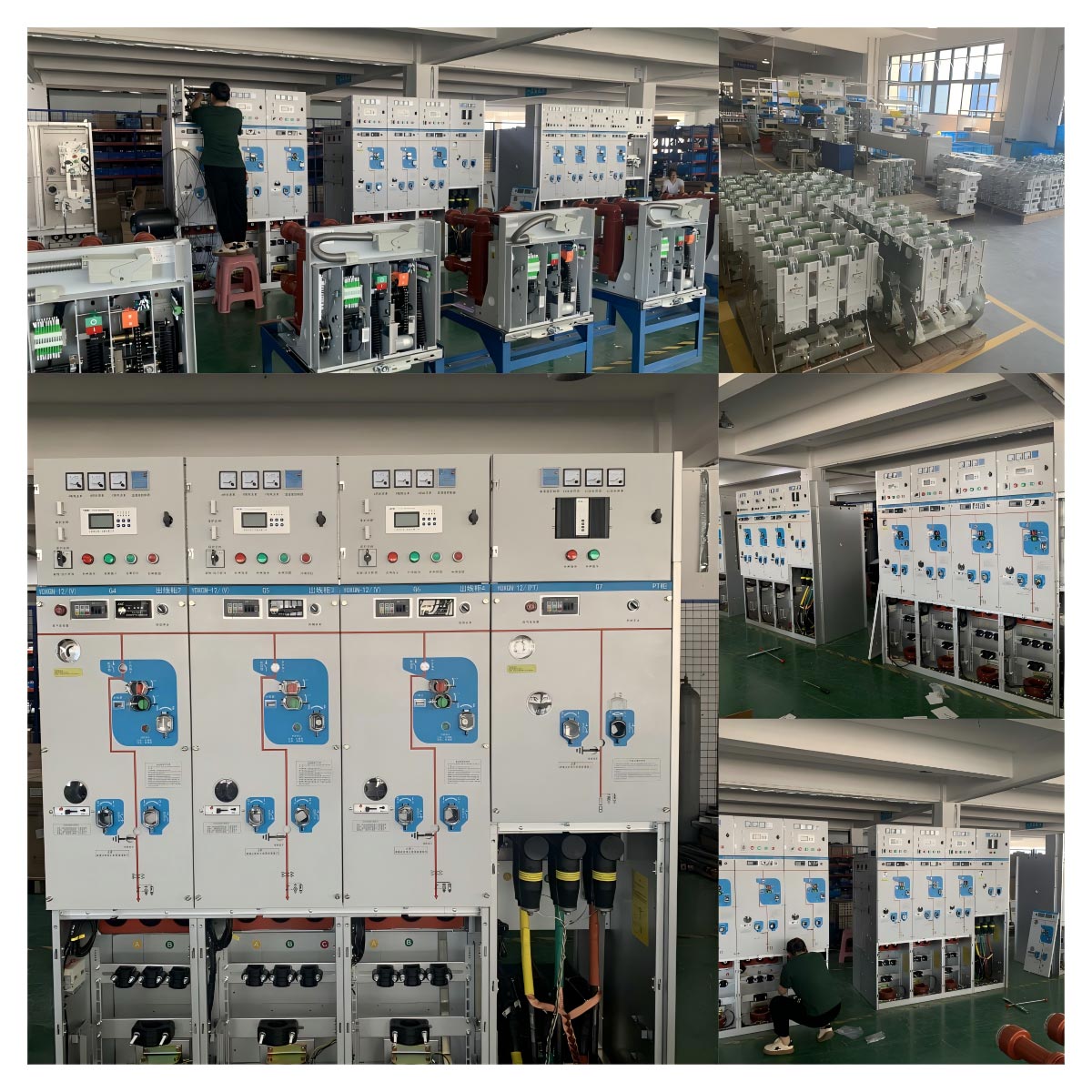

ورشة الإنتاج
قواطع دوائر مقابل فاصل
إذا تم تركيبها في مجموعة واحدة، فإن قاطع الدائرة الكهربائية يكون له وظائف مميزة ومتكاملة بشكل أساسي مع المعزل:
قواطع دوائر فراغ:
الوظيفة الأساسية:صنع وحمل وكسر تيارات الحمل في ظل الظروف العادية، ولمقاطعة تيارات الأعطال في ظل ظروف غير طبيعية. لقد تم تصميمه كجهاز لكسر الحمولة وكسر الأخطاء.
عملية:يمكن تشغيلها تحت الحمل. يتم استخدام قاطع الفراغ الخاص بـ VCB لإطفاء القوس عالي الطاقة الناتج عند انقطاع التيار بأمان.
أمان:سيوفر قاطع الدائرة الفراغية الحماية للمعدات النهائية عن طريق إزالة الأخطاء، بالتنسيق مع مرحلات الحماية.
فاصل:
الوظيفة الأساسية:لتوفير فجوة هوائية مادية مرئية في الدائرة غير النشطة للعزل والسلامة عندما تحتاج المعدات إلى الصيانة. إنه جهاز تفريغ صارم.
عملية:يجب أن يتم تشغيله فقط عند إلغاء تنشيط الدائرة (أي بعد فتح قاطع الدائرة المنبع). ليس لديها قدرة مصممة على تبريد القوس ولا يمكنها مقاطعة الحمل أو تيار العطل بأمان.
أمان:يمكن أن يضمن العزل نقطة عزل آمنة، مما يسمح للمشغل بالعمل في القسم السفلي مع التحقق من عدم وجود أي جهد كهربائي.
قواطع الدائرة الفراغية هي أجهزة حماية وتحكم تستخدم لقطع التيار، في حين أن مفاتيح الفصل هي أجهزة أمان سلبية تستخدم لإنشاء عزل مرئي. يتيح قاطع الدائرة الفراغية 11 كيلو فولت MV المزود بمفتاح المعزل تسلسلًا آمنًا لكسر الدائرة:يقوم قاطع الدائرة المفرغة بفصل الدائرة، متبوعًا بمفتاح الفصل، مما يشكل نقطة عزل يمكن صيانتها بسهولة، وعادةً ما تكون مرئية من خلال نافذة المراقبة أو المؤشر الميكانيكي. يعد هذا المزيج من قاطع الدائرة الفراغية ومفتاح الفصل مكونًا حاسمًا وموثوقًا في مجموعة المفاتيح الكهربائية ذات الجهد المتوسط.
عرض المنتجات
