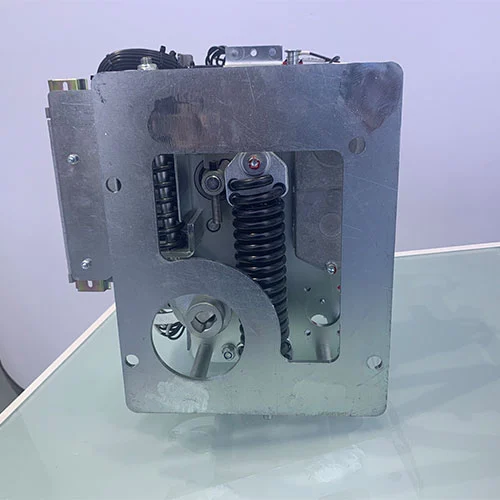

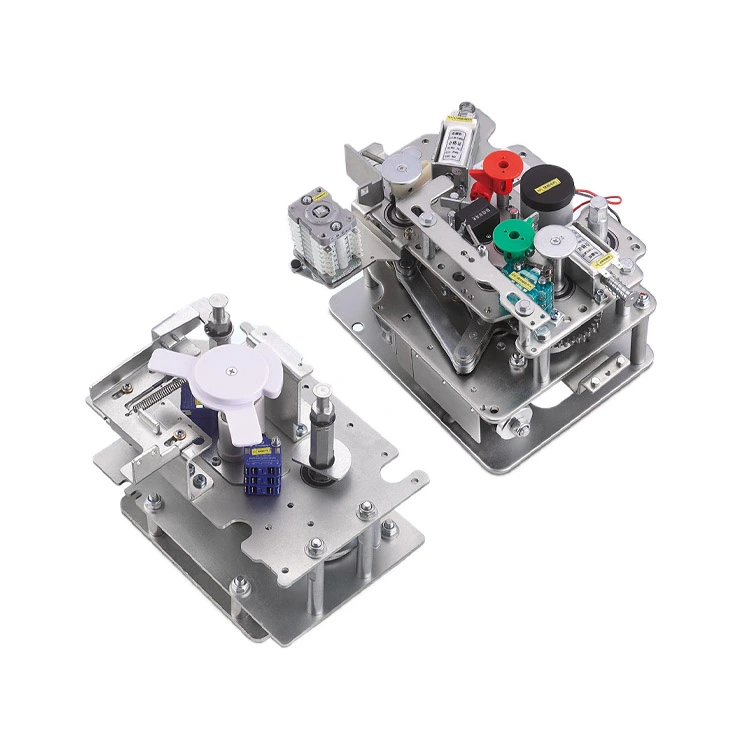

قاطع VCB ذو جهد متوسط ​​11 كيلو فولت مزود بآلية العزل

إن الوظيفة المهمة لمجموعة المفاتيح الكهربائية ذات الجهد المتوسط ​​في أنظمة توزيع الطاقة الحديثة هي حماية الدوائر الكهربائية والتحكم فيها وعزلها. يولي الناس المزيد والمزيد من الاهتمام لحماية البيئة الآن، لذا فإن "المفاتيح الكهربائية الصديقة للبيئة" تتكيف مع وسائل العزل النظيفة مثل الهواء النظيف أو الفراغ أو مخاليط الغاز القائمة على الفلورونيتريل بدلاً من SF₆ التقليدي كوسيلة عازلة. يعد قاطع VCB ذو الجهد المتوسط ​​11KV المزود بآلية العزل مكونًا رئيسيًا في مجموعة المفاتيح الكهربائية هذه صديقة للبيئة.

ما هو الغرض من هذا المنتج؟

إنه المكون الأساسي للوحة المسؤول عن تنفيذ الأوامر الأساسية لفتح (رحلة) وإغلاق قاطع الدائرة وجهات اتصال فاصل الفصل. تؤثر دقة هذه الآلية وسرعتها وموثوقيتها بشكل مباشر على سلامة الشبكة الكهربائية واستمرارية إمداد الطاقة. كما يتضح من الدراسات الاستقصائية للصناعة، فإن آلية التشغيل هي النظام الفرعي الأكثر أهمية، حيث ترجع غالبية أخطاء وأعطال قواطع الدائرة إليها، مما يجعل تصميمها وحالتها ذات أهمية قصوى.

المواصفات الرئيسية

النموذج والمعنى

ما هو الغرض من آلية التشغيل؟

تعد آلية التشغيل مكونًا متكاملًا مهمًا في مجموعة المفاتيح الكهربائية ذات الجهد المتوسط. يقوم بتخزين وإطلاق الطاقة الميكانيكية لتحريك جهات الاتصال الرئيسية الحاملة للتيار بسرعة بين المواضع المفتوحة والمغلقة. يعمل كوسيط، فهو يحول إشارة التحكم منخفضة الطاقة (زر الضغط اليدوي أو المرحل الكهربائي) إلى إجراء عالي القوة اللازم لتشغيل جهات الاتصال بشكل موثوق، مما يضمن انقطاع الدائرة والاتصال الآمن.

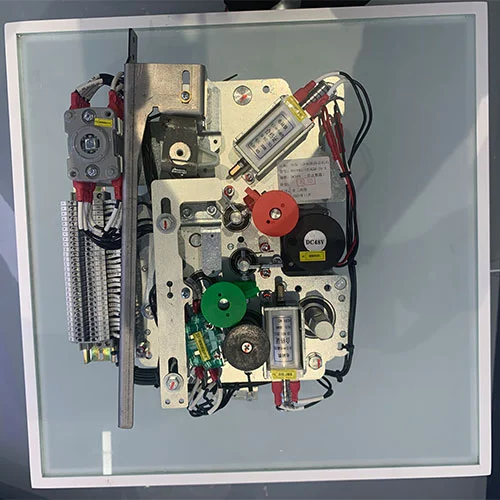

المكونات الرئيسية

1. وسيلة تخزين الطاقة

تعمل بالزنبرك (الأكثر شيوعًا):

يستخدم في سلسلة KDSVM-12، وخاصة في المفاتيح الكهربائية الصديقة للبيئة

يقوم المحرك بضغط زنبرك الإغلاق، الذي يغلق جهات الاتصال ويشحن زنبرك الفتح (الرحلة).

المزايا:موثوقية عالية، تصميم بسيط، سهل الصيانة

هوائي:يستخدم الهواء المضغوط

هيدروليكي:يستخدم الزيت أو الغاز المضغوط

مغناطيسي:يستخدم الملف اللولبي أو المغناطيس الكهربائي

2. تفعيل الدائرة

المكونات التي تؤدي إلى إطلاق الطاقة، بما في ذلك:

إغلاق/تعثر الملفات (المغناطيسات الكهربائية)

المزالج

أزرار يدوية

3. الأنظمة المتشابكة

ميزات السلامة لمنع العمليات غير الصحيحة أو غير الآمنة

مثال:منع الإغلاق عند وجود خطأ أو إغلاق فاصل تحت الحمل

تعد آلية RHSVM3-12 الموصوفة مثالًا كلاسيكيًا لآلية زنبركية حديثة وعالية الموثوقية. يتميز بمحرك للشحن الزنبركي التلقائي، وزنبركات منفصلة لإجراءات الإغلاق والفتح (مع تصميم ربط ذكي فوق المركز للإغلاق)، وملفات كهربائية مدمجة للتشغيل عن بعد، مما يحقق عمرًا ميكانيكيًا يتجاوز 10000 عملية.

تضمن Cotenele أن قواطع VCB ذات الجهد المتوسط ​​11 كيلو فولت مع آلية العزل قد تم اختبارها في المصنع والتحقق منها اختياريًا من قبل أطراف ثالثة، مما يضمن الموثوقية في البيئات الصعبة.

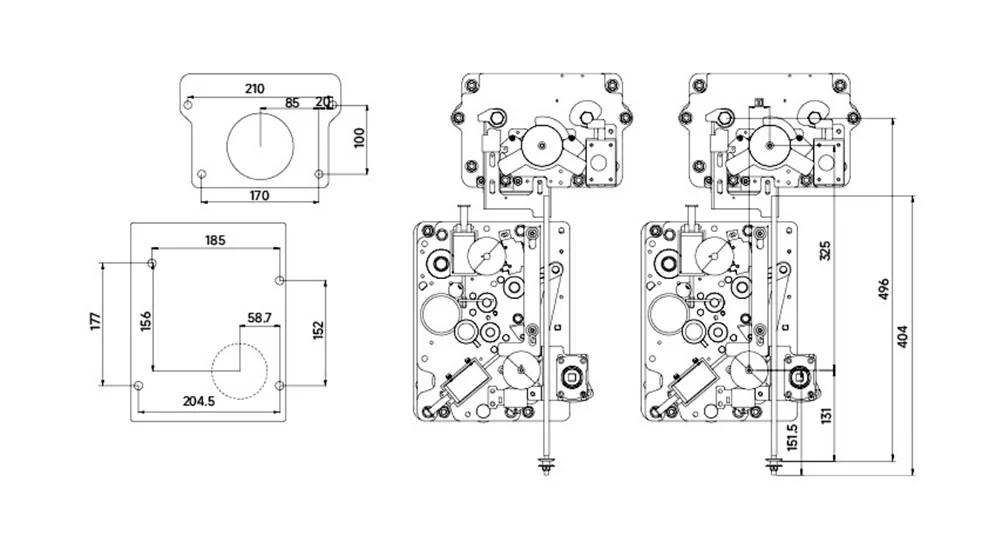

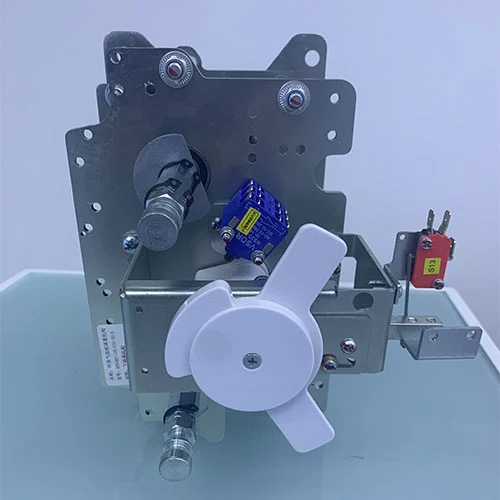

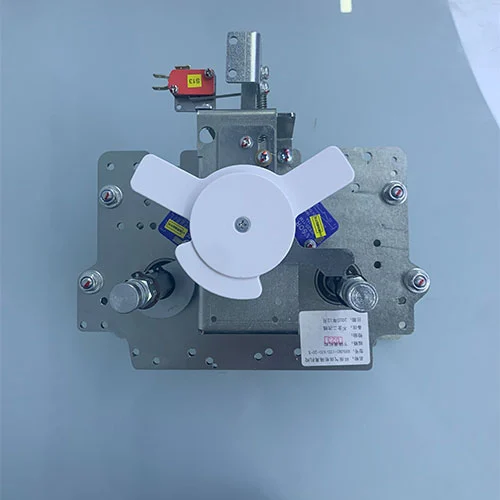

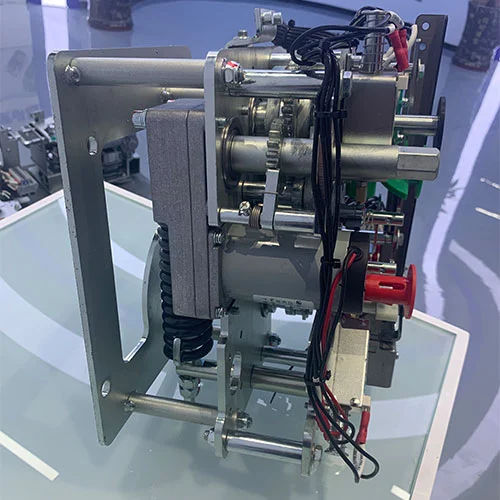

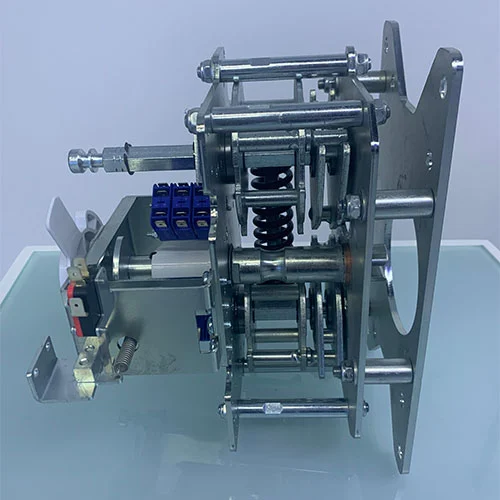

المظهر والأبعاد

نطاق التطبيق

آليات التشغيل هي المكونات الرئيسية لمجموعة واسعة من معدات التبديل والحماية الكهربائية مثل الوحدات واللوحات الرئيسية لحلقة الجهد المتوسط. يتضمن تطبيقهم الأساسي ما يلي:

قواطع دوائر الجهد المتوسط:هذه هي معداتهم الكهربائية الرئيسية، خاصة في نطاق 12 كيلو فولت إلى 40.5 كيلو فولت الشائع في نظام توزيع الطاقة. وهي ضرورية في الأنظمة المعزولة بالهواء (AIS)، والمعزولة بالغاز (GIS)، وأحدث المفاتيح الكهربائية المعزولة بالغاز الصديقة للبيئة لحماية الدائرة الأولية من الأحمال الزائدة ودوائر القصر.

فصل المفاتيح ومفاتيح التأريض:يمكن استخدام آليات التشغيل مثل RHSVM3-12 بالتزامن مع آليات قطع الاتصال. إنها توفر المحرك للتشغيل البطيء والدقيق لمفاتيح الفصل والتأريض.

تشمل التطبيقات الأساسية ما يلي:

♦المحطات الفرعية الكهربائية:كل من محطات التوزيع الأولية والثانوية.

♦أنظمة الطاقة الصناعية:لحماية المصانع ومراكز البيانات والمرافق التجارية الكبيرة.

♦محطات الطاقة المتجددة:في محطات الرياح والطاقة الشمسية الفرعية للتوصيل والحماية.

♦البنية التحتية:لإمدادات طاقة الجر بالسكك الحديدية، وشبكات طاقة المطارات، وأنظمة الطاقة الحيوية للمستشفيات.

يتم استخدام قاطع VCB ذو الجهد المتوسط ​​11 كيلو فولت مع آلية العزل في مجموعة المفاتيح الكهربائية الصديقة للبيئة، وهذه الآلية مستقلة عن الأنظمة الهيدروليكية أو الهوائية الخارجية، ويمكنها الحفاظ على المتانة والموثوقية عبر نطاقات درجات الحرارة. تتوافق الآلية مع معايير GB1984 وIEC 62271-100، وهذا يمكن أن يضمن التشغيل الآمن والموثوق في نظام توزيع الطاقة.

دليل التشغيل لآلية التشغيل

1. تخزين الطاقة:

بعد تثبيت الآلية وتأمينها، قم بتوصيل المقبض المخصص بعمود التشغيل الموجود في الجزء السفلي الأيمن. قم بتدويره في اتجاه عقارب الساعة حتى تسمع نقرة قوية - وهذا يعني أن الزنبرك مشحون بالكامل وأن المؤشر قام بتشغيل مفتاح الحد. لتشغيل المحرك، فقط قم بتطبيق الطاقة. ستقوم الوحدة تلقائيًا بشحن الزنبرك ثم قطعه، مما يجعل الطاقة جاهزة لأمر الإغلاق. (تأكد من صحة أسلاك التحكم الخاصة بك لهذا الوضع).

2. إغلاق قاطع الدائرة الكهربائية:

للإغلاق اليدوي، فقط اضغط على الزر الأخضر. يؤدي هذا إلى تحرير الطاقة المخزنة لإغلاق جهات الاتصال الرئيسية. إذا كنت تستخدم التحكم الكهربائي، قم بتنشيط ملف الإغلاق بدلاً من ذلك. يعمل عملها السريع على إطلاق الزنبرك للقيام بهذه المهمة، وشحن الزنبرك المفتوح على الفور. (سيمنع التعشيق المدمج عملية إغلاق أخرى، حتى لو تمت إعادة شحن الزنبرك بعد ذلك).

3. فتح قاطع الدائرة:

للفتح اليدوي، اضغط على الزر الأحمر. يطلق الزنبرك الافتتاحي لفصل جهات الاتصال الرئيسية. لفتحه كهربائيًا، قم بتشغيل ملف الفتح. يعمل عملها السريع على إطلاق الزنبرك، مما يفتح قاطع الدائرة الكهربائية.

أدلة PDF مفصلة متاحة للتنزيل.

تم اختباره في المصنع، إن قاطع VCB ذو الجهد المتوسط ​​11KV المزود بآلية العزل مناسب لمشاريع أنظمة الطاقة والطاقة الصناعية والمتجددة في جميع أنحاء العالم.
