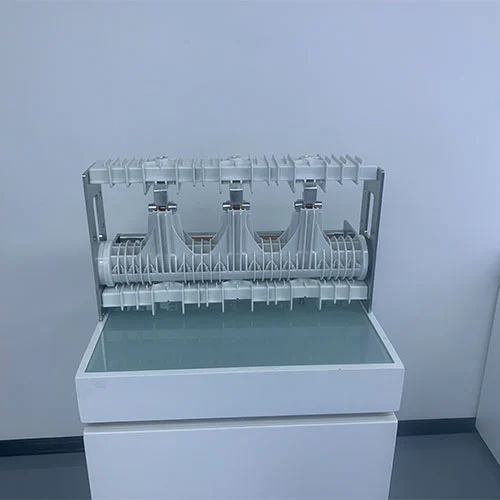

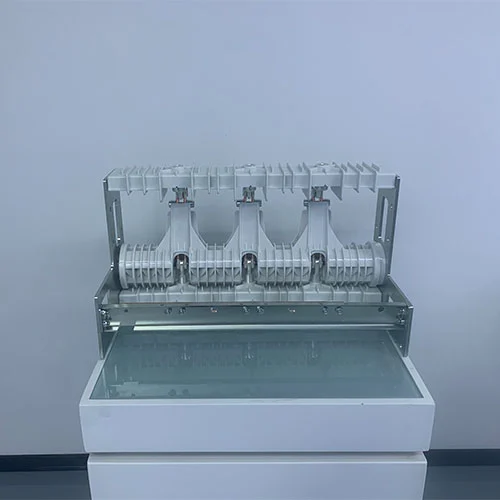

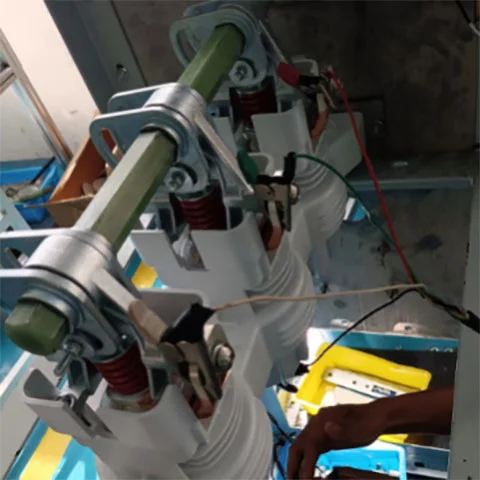

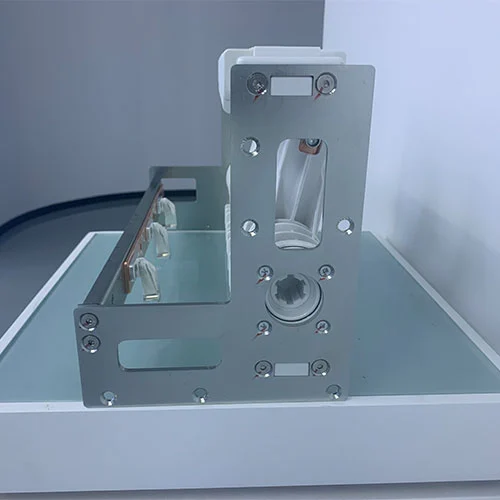

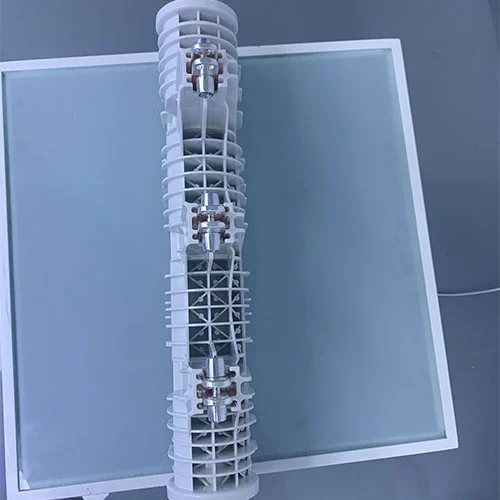

11KV مفتاح عزل الجهد المتوسط

إن قاطع التبديل العازل للجهد المتوسط ​​11 كيلو فولت هو جهاز تبديل ميكانيكي يستخدم في أنظمة توزيع الطاقة لتوفير عزل كهربائي آمن وتبديل الحمل المتحكم فيه. يتم تطبيقه على نطاق واسع في الوحدات الرئيسية الحلقية (RMU)، والمفاتيح الكهربائية المعزولة بالغاز، والمحطات الفرعية الثانوية.

على عكس قواطع الدائرة، لا يمكن لقاطع الفصل أن يقطع تيارات الخلل. ويتمثل دورها الأساسي في ضمان وجود فجوة عزل مرئية وموثوقة، مما يسمح بالصيانة والتشغيل الآمن للأنظمة الكهربائية.

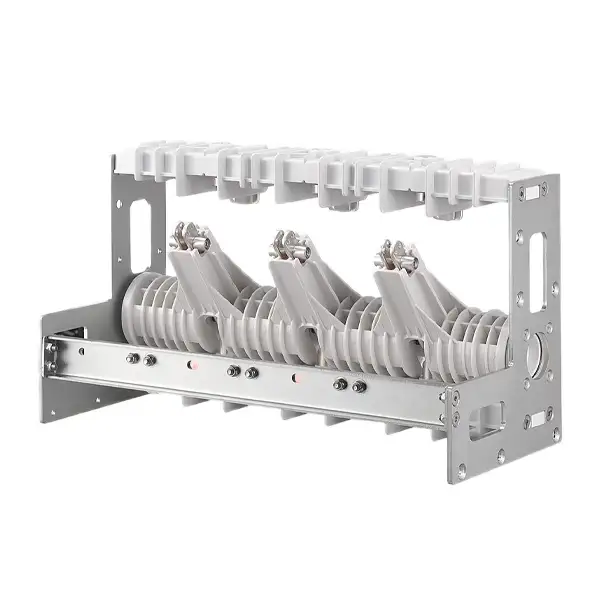

نموذج المنتج

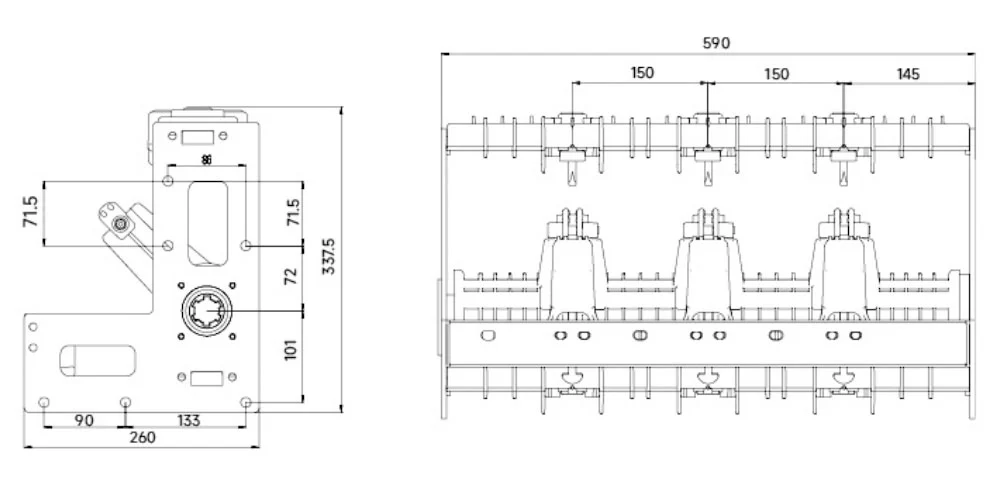

المظهر والأبعاد

ما هي الأنواع المختلفة لمفاتيح الفصل؟

1. الفواصل المعزولة بالهواء

مثبتة في المفاتيح الكهربائية المعزولة بالهواء

هيكل بسيط مع عزلة مرئية

مناسبة للمنشآت القياسية

2. الفواصل المعزولة بالغاز

المغلقة في خزانات الغاز مختومة

مدمجة وخالية من الصيانة

مثالية للمحطات الفرعية الحضرية والمحدودة المساحة

3. قواطع صديقة للبيئة خالية من SF₆

يستخدم الغازات العازلة البديلة أو الهواء الجاف

انخفاض احتمالات الاحتباس الحراري

يلبي اللوائح البيئية الحديثة

المعلمات التقنية

مزايا المنتج

يتميز فاصل التبديل العازل للجهد المتوسط ​​11KV بالمزايا التالية:

صديقة للبيئة

الميزة الأكثر أهمية هي تقليل أو إزالة SF₆، وهذا سيساهم بشكل مباشر في تقليل انبعاثات الغازات الدفيئة من شبكة توزيع الطاقة.

تركيب مدمج

يوفر الوسط المعزول بالغاز، سواء باستخدام SF₆ أو البدائل، حلاً أكثر إحكاما وموفرًا للمساحة مقارنة بالوسط المعزول بالهواء، وهذا مناسب جدًا للمحطات الفرعية الحضرية أو المحطات الفرعية الثانوية المدمجة (CSS) أو المعدات المثبتة على الوسادة.

موثوقية عالية وعمر خدمة طويل

يعمل البناء القوي والمحكم الغلق مع عزل الغاز المستقر على حماية نقاط الاتصال الخاصة بفواصل الفصل من التلوث البيئي مثل الغبار والرطوبة والملوحة، مما يضمن أداءً ثابتًا لتبديل العازل، والحد الأدنى من الصيانة، وعمر تشغيلي ممتد.

السلامة وتعدد الاستخدامات

تحتوي مفاتيح العزل على نقطة عزل مرئية أو محددة للسلامة. إنها تصنع وتكسر تيارات الحمل العادية مما يضيف مرونة تشغيلية لشبكة توزيع الطاقة وإدارة الأحمال بدون قواطع الدائرة.

القدرة على التكيف

تستخدم المفاتيح العازلة عادة لمختلف التكوينات، ومستويات الجهد، وتطبيقات محددة مثل التعدين، وتبديل المكثفات، وما إلى ذلك، وهذا يمكن أن يجعلها مناسبة لمجموعة واسعة من احتياجات التوزيع الكهربائي الثانوي من تكامل الطاقة المتجددة إلى إمدادات الطاقة الصناعية.

ما هو الفرق بين قاطع الدائرة ومفتاح قطع الاتصال؟

يعد فهم الفرق بين قاطع الدائرة وأداة الفصل أمرًا ضروريًا لتشغيل مجموعة المفاتيح الكهربائية بشكل آمن وفعال.

1. الوظيفة الأساسية

قاطع الدائرة: جهاز حماية مصمم لمقاطعة التيارات الخاطئة والأحمال الزائدة تلقائيًا، وحماية المعدات ونظام الطاقة.

أداة الفصل: جهاز تشغيل وسلامة يستخدم لتوفير العزل المرئي وتبديل تيارات الحمل المقدرة في الظروف العادية.

2. القدرة على الانقطاع

قاطع الدائرة: قادر على مقاطعة تيارات الأعطال العالية.

فاصل: لا يمكن مقاطعة التيارات خطأ؛ إنه يتحمل فقط تيارات الدائرة القصيرة لفترة محدودة حتى يقوم القاطع بإزالة الخطأ.

3. التسلسل التشغيلي

في النظام النموذجي، يعمل كلا الجهازين معًا:

أثناء الانفصال: يفتح قاطع الدائرة أولاً لإيقاف تدفق التيار، ثم يفتح القاطع لتوفير عزل آمن.

أثناء التنشيط: يُغلق فاصل الفصل أولاً، يليه قاطع الدائرة.

4. التصميم والتكلفة

قاطع الدائرة: أكثر تعقيدًا، ويتميز بتقنية التبريد بالقوس الكهربائي (الفراغ، SF₆، وما إلى ذلك)، مما يؤدي إلى ارتفاع التكلفة.

أداة الفصل: تصميم ميكانيكي أبسط، مما يجعلها أكثر اقتصادية لأغراض العزل.

تعتبر قواطع الدائرة مسؤولة عن حماية نظام الطاقة، بينما يضمن مفتاح عزل الجهد المتوسط ​​11 كيلو فولت سلامة الأشخاص والمعدات من خلال توفير عزل كهربائي موثوق.

كيفية اختيار فاصل مفتاح عزل الجهد المتوسط ​​11 كيلو فولت المناسب؟

عند اختيار النموذج المناسب، ضع في اعتبارك ما يلي:

الجهد المقدر (11 كيلو فولت / 12 كيلو فولت)

التصنيف الحالي (630A / 1250A)

نوع التثبيت (RMU، GIS، AIS)

الظروف البيئية (الرطوبة، الغبار، درجة الحرارة)

متطلبات الحلول الصديقة للبيئة (خالية من SF₆).

بالنسبة للمحطات الفرعية المدمجة، يوصى بالحلول المعزولة بالغاز أو الصديقة للبيئة.

ضمان الجودة والاختبار

تطبق Cotenele رقابة صارمة على الجودة في جميع أنحاء الإنتاج:

نوع الاختبار والاختبار الروتيني

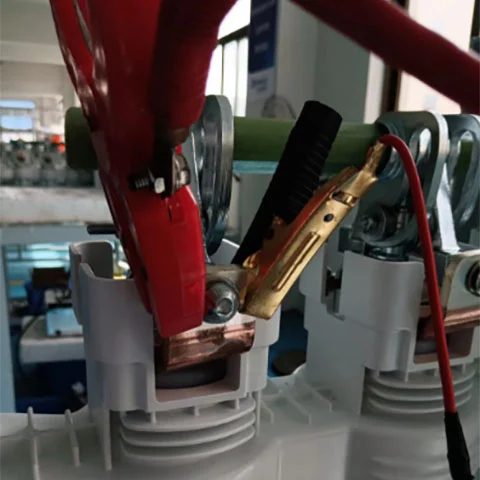

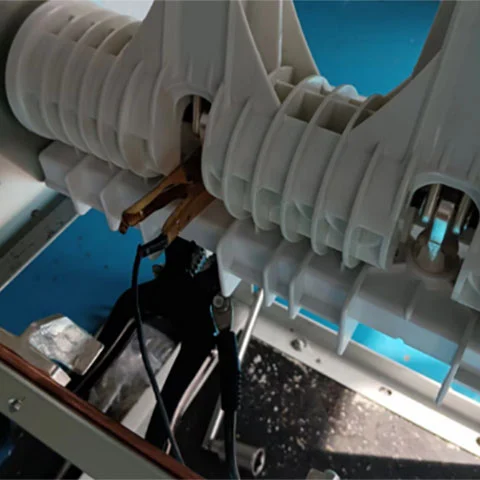

اختبار الجهد العالي

فحص المصنع والتحقق الاختياري من طرف ثالث

تتوافق جميع المنتجات مع معايير ISO9001 وISO14001 وISO45001.

التعليمات

1.ما هو فاصل مفتاح عزل الجهد المتوسط ​​11KV؟

إن قاطع التبديل هو جهاز تبديل يوفر العزل، عندما يكون في الوضع المفتوح، بالإضافة إلى وظائف التبديل القياسية الخاصة به. إنه مصمم لحمل وصنع وكسر تيارات الحمل المقدرة في ظل ظروف التشغيل العادية.

2. كيف يعمل مفتاح الفصل؟

عند الإغلاق، يتدفق التيار المقنن عبر نقاط الاتصال الرئيسية للعزل. لمقاطعة تيار الحمل، تفتح جهات الاتصال هذه أولاً، وتنقل التيار إلى غرفة المقاطعة - مثل قاطع الفراغ في سلسلة GSec وGSec Air - حيث ينقطع التيار. أثناء الإغلاق، تقوم وصلات العزل بعمل الدائرة قبل إغلاق وحدة المقاطعة.

3. ما الذي يميز قاطع الدائرة الفراغية عن قاطع التبديل؟

والفرق الرئيسي هو القدرة الوقائية: يمكن لقاطع الدائرة الفراغية إزالة التيارات الخاطئة لحماية معدات الطاقة. ولكن لا يتم استخدام مفتاح الفصل لمقاطعة تيارات الأعطال. وتتمثل وظيفتها الأكثر أهمية في توفير العزل الآمن بعد فتح الدائرة، مما يسمح بتنفيذ العمل على القسم المنفصل وضمان العزل عن الأجزاء الحية.

4. هل تقدم شركة Cotenele أنواعًا مختلفة من قواطع التبديل؟

نعم، لدى Cotenele تصنيفان رئيسيان:
قواطع التبديل المعزولة بالهواء، المستخدمة في تقسيم الكابلات، وتبديل المحولات والمحركات في محطات التوزيع الثانوية، ولإمداد الدوائر والمحولات وشبكات الشبكة الرئيسية الحلقية.
قواطع التبديل المعزولة بالغاز، تتميز هذه العوازل بميزات تقنية SF6 أو SF6 الخالية من الصيانة، وتوفر الأداء العالي والموثوقية وعمر الخدمة الطويل بحجم صغير.

5. هل من السهل صيانة قواطع التبديل Cotenele؟

نعم. تأتي منتجات Cotenele مع تعليمات تفصيلية للخدمة والصيانة من Cotenele، بالإضافة إلى دعم شامل لقطع الغيار والملحقات.

6. ما هي مفاتيح فصل الحمل المعزولة بالهواء الداخلي من Cotenele المستخدمة؟

يتم استخدامها للمفاتيح الكهربائية المغلقة ذات الجهد المتوسط، والوحدات الرئيسية الحلقية ومحطات المحولات الفرعية المدمجة. تتميز مفاتيح فصل الحمل لدينا بمزايا التحكم الموثوق في تيار الحمل الزائد وجهودها التي تصل إلى 40.5 كيلو فولت وتياراتها حتى 1250 أمبير.

7. كيف تعمل مفاتيح Cotenele على تحسين جودة الطاقة وموثوقيتها؟

إنها تسمح بعدد كبير من عمليات القطع عند التيار المقنن ويمكنها تحمل تيارات الدائرة القصيرة حتى 31.5 كيلو أمبير لمدة ثانية واحدة. يتم تضمين مفتاح تأريض مع قدرة التصنيع، ويتم ضمان التشغيل عبر نطاق واسع من درجات الحرارة، مما يساهم في الأداء المتسق وموثوقية النظام.

8. لماذا تعتبر مفاتيح Cotenele آمنة وموثوقة؟

تُستخدم مع صمامات الحد من التيار، فهي توفر حماية كاملة وانقطاعًا آمنًا لتيارات الدائرة القصيرة. توفر المفاتيح لدينا فجوة عزل مرئية، وتلبي متطلبات الفئة 2 للمعيار IEC 62271-304

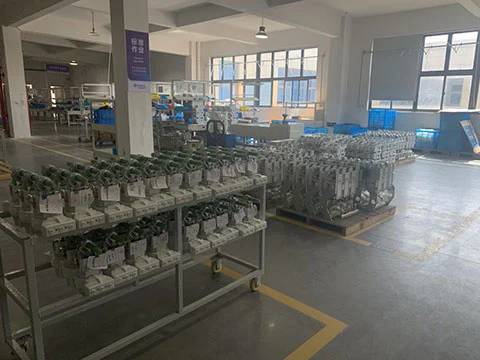

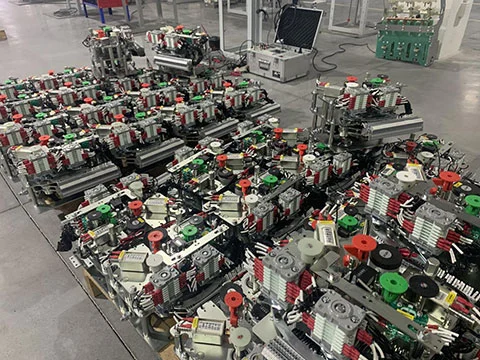

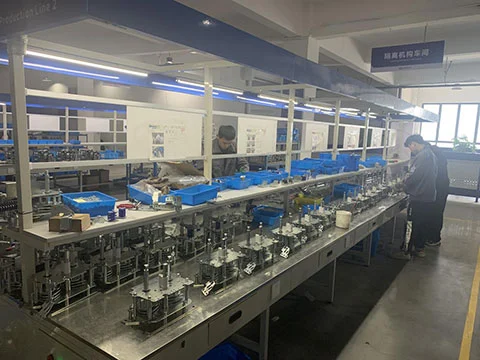

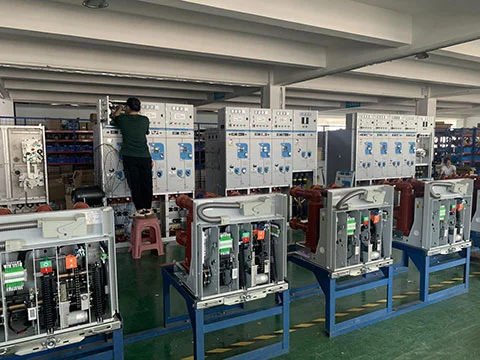

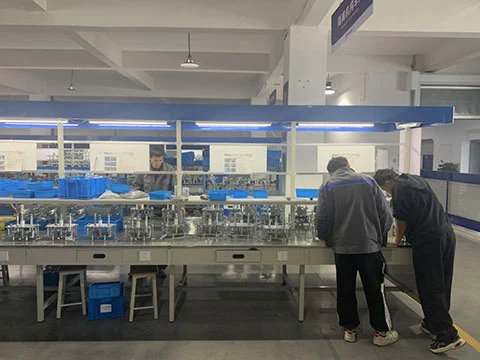

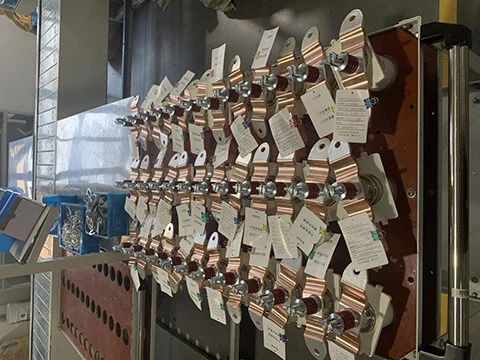

مصنعنا
