آلية عزل 11 كيلو فولت للألواح الداخلية ذات الجهد المتوسط

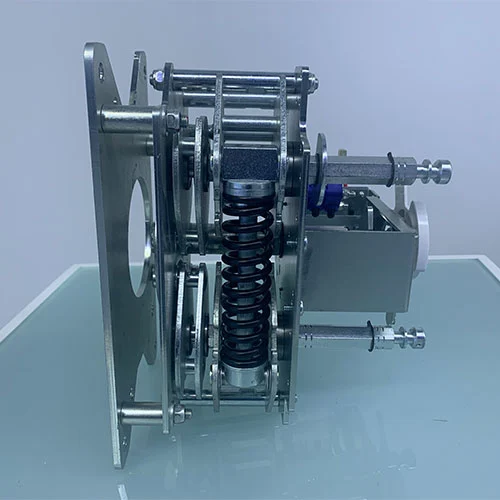

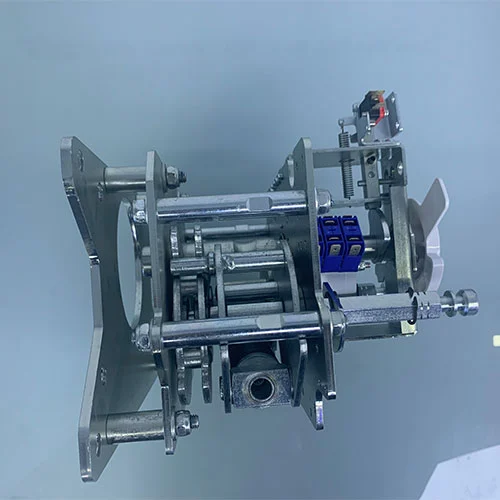

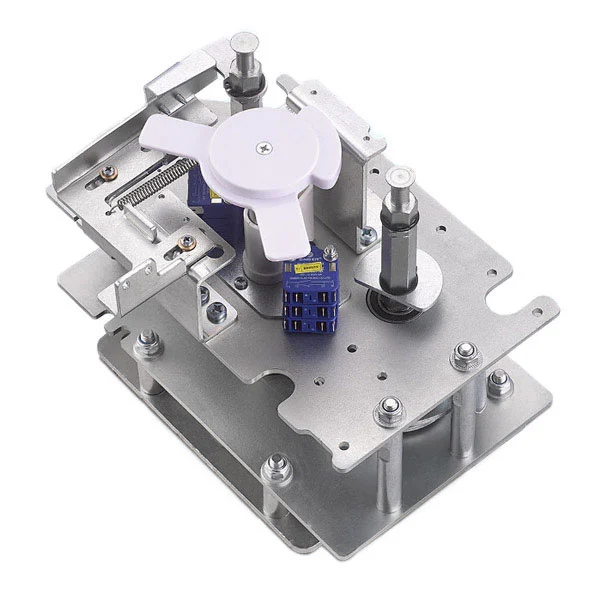

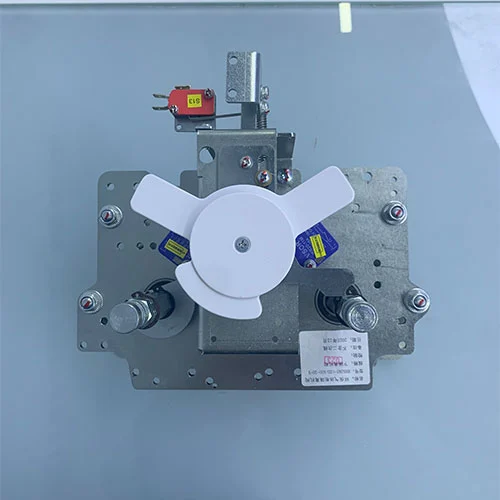

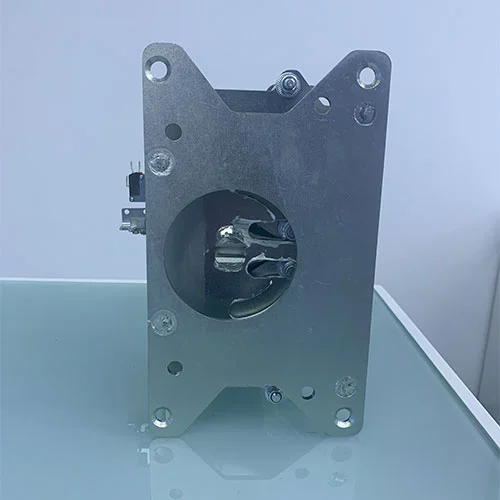

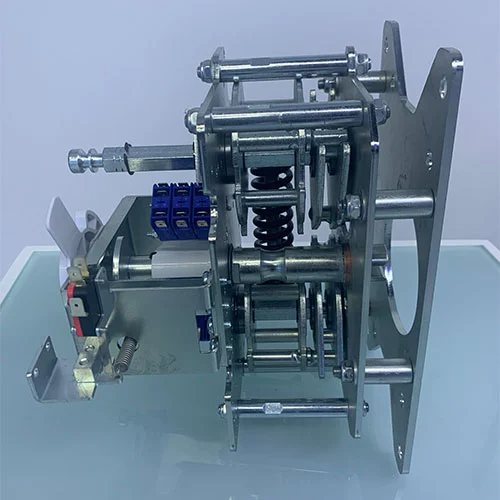

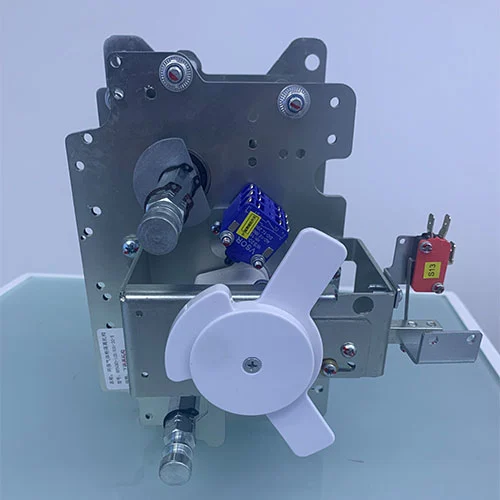

آلية العزل 11 كيلو فولت للوحات الداخلية ذات الجهد المتوسط ​​هي آلية تشغيل معزولة تُستخدم لعمليات الفتح والإغلاق لمفاتيح الفصل ومفاتيح التأريض داخل المفاتيح الكهربائية المعزولة بالغاز الصديقة للبيئة (GIS). تستخدم آلية التشغيل لمفتاح الفصل نظام تخزين الطاقة الزنبركي لتشغيل مفتاح الفصل، وتتحكم آلية تخزين الطاقة الزنبركية المضغوطة فوق المركز في عمليات مفتاح التأريض. تتميز آلية تشغيل مفتاح الفصل هذه بميزات ثلاثة أوضاع عمل متميزة: مغلق (ON)، مفتوح (OFF)، ومؤرض (EARTH). تحتوي آلية التشغيل على وظيفة تشابك ميكانيكية خماسية الوقاية لضمان السلامة التشغيلية والامتثال للتسلسل.

النموذج والمعنى

المواصفات الفنية

كيفية تشغيل هذا المنتج بشكل صحيح؟

يتم تنفيذ جميع عمليات آلية العزل KDSGM-12D/630-20 11KV للألواح الداخلية ذات الجهد المتوسط ​​باستخدام مقبض سداسي مخصص يتم إدخاله في عمود التشغيل المقابل.

1. إغلاق مفتاح قطع الاتصال

تأكد من أن مفتاح تأريض اللوحة في وضع إيقاف التشغيل.

أدخل المقبض في العمود السداسي الموجود على الجانب الأيمن من الآلية.

قم بالتدوير حوالي 90 درجة عكس اتجاه عقارب الساعة لإغلاق مفتاح قطع الاتصال.

عندما يكون مفتاح الفصل مغلقًا، يتم حظر منفذ مفتاح التأريض بواسطة لوحة مؤشر، مما يمنع التشغيل غير الآمن.

2. فتح مفتاح قطع الاتصال (OFF)

أدخل المقبض في العمود السداسي الموجود على الجانب العلوي من الآلية.

قم بالتدوير حوالي 90 درجة في اتجاه عقارب الساعة لفتح مفتاح قطع الاتصال.

بمجرد فتحه، يمكن للمشغل إما إغلاق مفتاح الفصل مرة أخرى أو تشغيل مفتاح التأريض.

3. تشغيل مفتاح التأريض

يُسمح به فقط بعد أن يكون مفتاح الفصل مفتوحًا بالكامل.

أدخل المقبض في العمود السداسي الموجود على الجانب الأيسر من الآلية.

أدر 90 درجة في اتجاه عقارب الساعة لإغلاق دائرة التأريض، أو 90 درجة عكس اتجاه عقارب الساعة لفتحها.

عندما يكون مفتاح التأريض مغلقًا، يتم حظر منفذ مفتاح الفصل، مما يحافظ على سلامة التعشيق ويضمن التشغيل الآمن.

ميزات السلامة الرئيسية

تشابك الوقاية الخمسة: يمنع التأريض العرضي لدائرة حية أو تنشيط دائرة مؤرضة.

المؤشرات المرئية: تظهر بوضوح مواضع التبديل للمشغل.

إنفاذ التشغيل المتسلسل: يضمن تشغيل مفتاح الفصل ومفتاح التأريض دائمًا بالترتيب الصحيح.

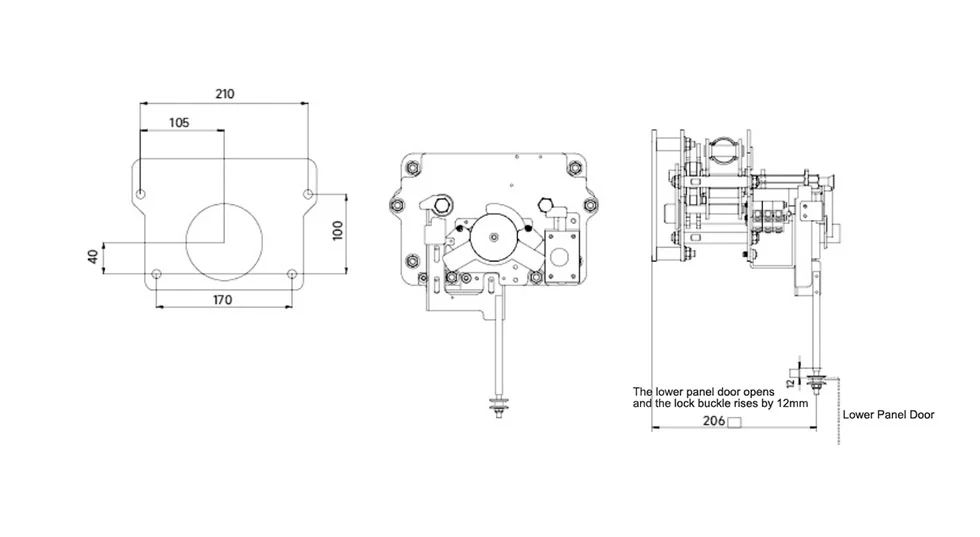

المظهر والأبعاد

نطاق التطبيق

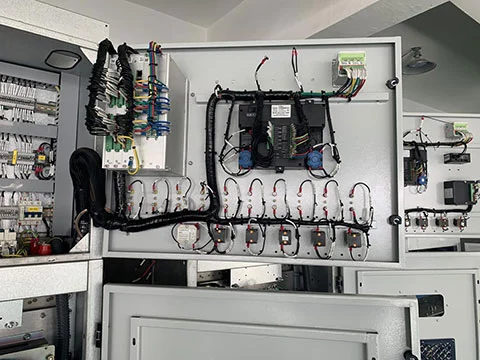

تم تصميم آلية العزل 11 كيلو فولت للوحات الداخلية ذات الجهد المتوسط ​​خصيصًا كمكون مطابق لمفاتيح العزل والتأريض ثلاثية المواضع (ON-OFF-EARTH) المثبتة في الوحدات الرئيسية الحلقية المعزولة بالغاز ذات الجهد المتوسط ​​والصديقة للبيئة (RMUs) ولوحات المفاتيح الكهربائية. إنها مناسبة للتطبيقات التي تتطلب أقفال أمان صارمة ومفاتيح موثوقة تعمل بالزنبرك في أنظمة توزيع الطاقة الخدمية والتجارية والصناعية.

التعليمات

Q1: What is the correct operational sequence between for the disconnect switch and the grounding switch?

ج: يجب تنفيذ أقفال الأمان بتسلسل صارم. لا يمكن تشغيل مفتاح التأريض (مغلقًا أو مفتوحًا) إلا بعد أن يكون مفتاح فصل التأريض مفتوحًا بالكامل. ولا يجوز تشغيل مفتاح الفصل إلا عندما يكون مفتاح التأريض مفتوحًا بالكامل. ويمنع الالتزام بهذا التسلسل الإغلاق الخطير لمفتاح التأريض في دائرة حية نشطة.

س2: كيف تعمل "وظيفة التشابك ذات الوقاية الخمسة" لآلية التشغيل هذه؟

ج: تعمل وظيفة التشابك بشكل أساسي من خلال التصميم الميكانيكي. عندما يكون مفتاح الفصل أو مفتاح التأريض في الوضع المغلق، فإن لوحة الحاجز المادي سوف تسد عمود التشغيل الخاص بالمفتاح المقابل. ستضمن آلية العزل هذه منع عمليات السلامة المهمة، بما في ذلك تأريض الدائرة الحية، وتنشيط الدائرة المؤرضة، والوصول إلى الأجزاء الداخلية للمقصورة أثناء تنشيط المعدات.

س 3: ما هي المعايير التي تتوافق معها آلية العزل 11KV للألواح الداخلية ذات الجهد المتوسط؟

ج: يتم تصنيع اللوحات الداخلية ذات الجهد المتوسط ​​واختبارها بالكامل وفقًا للمعيار الوطني الصيني GB/T 1985-2023 "فواصل التيار المتردد ومفاتيح التأريض ذات الجهد العالي" والمواصفات الفنية الأخرى ذات الصلة لمكونات مجموعة المفاتيح الكهربائية.

س 4: هل مقبض التشغيل عالمي لجميع العمليات؟

ج: نعم، يتم استخدام مقبض سداسي واحد مخصص لجميع العمليات. ومع ذلك، لا يمكن إدخاله إلا في عمود التشغيل المحدد الذي لا يتم حظره بواسطة لوحة مؤشر التعشيق في أي وقت محدد، وبالتالي يتم تنفيذ الإجراء الصحيح.

س5: كيف يمكن للمشغل التأكد بصريًا من الوضع الحالي للمفاتيح؟

ج: تتضمن الآلية مؤشر موقف واضح. علاوة على ذلك، يوفر نظام التعشيق إشارة مرئية مباشرة: إذا كان منفذ التشغيل مغطى بلوحة المؤشر، يكون المفتاح المقابل في وضع مغلق، ويكون المفتاح البديل آمنًا للتشغيل (إذا كان المنفذ الخاص به يمكن الوصول إليه).
