11KV المفاتيح الكهربائية ذات الجهد المتوسط فراغ قواطع دوائر عزل التبديل
Cotenele هي شركة صينية متخصصة في تصنيع مفاتيح عزل قواطع الدائرة الكهربائية ذات الجهد المتوسط 11KV، وهي متخصصة في المكونات الأساسية لمجموعة المفاتيح الكهربائية 12kV – 40.5kV. تُستخدم منتجاتنا على نطاق واسع في المحطات الفرعية والطاقة المتجددة وتوزيع الطاقة الصناعية وأنظمة السكك الحديدية. يعد هذان المكونان الأساسيان للوحدة الرئيسية الحلقية ذات الجهد المتوسط أمرًا أساسيًا لبناء بنية تحتية كهربائية مرنة للمنشآت الصناعية والشبكات الذكية الحديثة.
في أنظمة توزيع الطاقة الحديثة ذات الجهد المتوسط، تعد قواطع الدائرة الفراغية ومفاتيح العزل مكونين أساسيين يضمنان السلامة التشغيلية وموثوقية النظام.
في Cotenele، قمنا بتوريد هذه المكونات الأساسية إلى العديد من المحطات الفرعية بقدرة 110 كيلو فولت، ومحطات طاقة الرياح، والمشاريع الكهروضوئية، حيث يعد أداء التبديل المستقر والحماية من الأخطاء أمرًا بالغ الأهمية.
على الرغم من أن كلا الجهازين مثبتان ضمن مجموعة المفاتيح الكهربائية ذات الجهد المتوسط والوحدات الرئيسية الحلقية (RMUs)، إلا أنهما يخدمان أدوارًا مختلفة بشكل أساسي ولكنها متكاملة:
قواطع دوائر فراغ:مسئول عن الحماية من الأخطاء
مفتاح العزل:مسؤول عن العزل الآمن والصيانة
يشكل مفتاح عزل قاطع الدائرة الكهربائية ذو الجهد المتوسط 11 كيلو فولت حجر الزاوية لنظام توزيع الطاقة الآمن، الذي يمكن التحكم فيه، وسهل الصيانة.
نموذج المنتج
| دينار كويتي | V | 12 | D | 1250 | 25 |
| شركة شفرة |
آلية تشغيل قاطع الدائرة الفراغية | تصنيف الجهد االكهربى |
نوع التأريض | تصنيف حاضِر |
تصنيف قصير الوقت الصمود الحالي |
ما هو قواطع دوائر الفراغ؟
قاطع الدائرة الفراغية عبارة عن مجموعة مفاتيح كهربائية تستخدم الفراغ كوسيلة لإطفاء القوس لقطع التيار.
مبدأ العمل:عند حدوث خطأ، يتم فصل نقاط الاتصال الثابتة والمتحركة داخل قاطع التفريغ المحكم. سيؤدي هذا الإجراء إلى توليد قوس يتكون من بخار المعدن المتأين. ومع ذلك، في بيئة خالية تمامًا تقريبًا، لا يمكن لأي غاز أن يحافظ على احتراق القوس. سوف يتكثف البخار المعدني بسرعة على سطح التلامس، مما يؤدي إلى إطفاء القوس على الفور تقريبًا. يمكن لهذه العملية عزل العيوب بسرعة وتقليل فقدان الطاقة إلى أقصى حد ممكن.

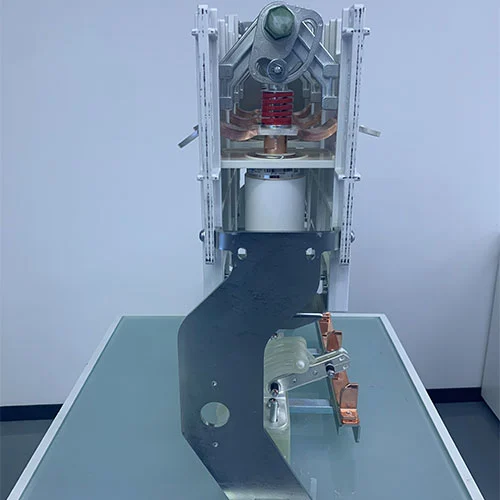

المكونات الرئيسية:جوهرها هو قاطع الفراغ، الذي يضم جهات الاتصال. يحمي Arc Shield الغرفة من التلوث بالبخار المعدني. تعمل آلية المحرك (الزنبرك أو المغناطيسي أو المحرك) على تشغيل جهة الاتصال المتحركة عبر قضبان التشغيل، بينما يوفر الغلاف العازل الدعم وقوة العزل الكهربائي.
ما هو فاصل التبديل؟
يعد قاطع التبديل مكونًا كهربائيًا لمجموعة المفاتيح الكهربائية ذات الجهد المتوسط أو الوحدة الرئيسية الحلقية في نظام الطاقة الحديث، وتتمثل الوظيفة الرئيسية لجهاز التبديل هذا في أنه، في الوضع المغلق، يحمل تيار الحمل العادي. في الوضع المفتوح، فإنه يوفر مسافة عزل موثوقة لضمان سلامة الموظفين الذين يعملون على الدائرة.
الوظيفة:إنه مصمم لتصنيع وكسر تيارات الحمل العادية بأمان ولكن ليس المقصود منه في المقام الأول مقاطعة تيارات الأعطال العالية (الدوائر القصيرة). يمكن لمفتاح العزل أن يتحمل تيار الدائرة القصيرة لفترة محدودة معينة حتى يقوم مكون الحماية الأولية بمسح الخطأ في المواقف غير الطبيعية.
الأنواع:
معزول بالهواء:هذا النوع من مفاتيح العزل مناسب لتبديل المحولات والكابلات والمحركات في شبكات توزيع الطاقة.
معزول بالغاز:عادةً ما يستخدم هذا النوع من المفاتيح العازلة تقنية خالية من SF6 أو SF6، ويتميز بمساحة مدمجة وأداء عالي، وهو مثالي للمفاتيح الكهربائية المغلقة بالمعادن والتطبيقات التي تكون فيها المساحة محدودة.

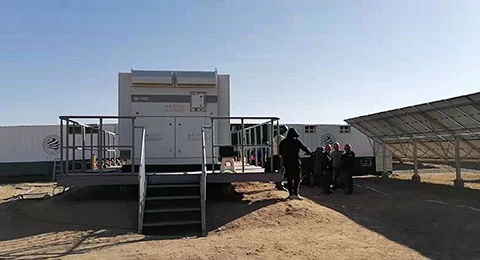

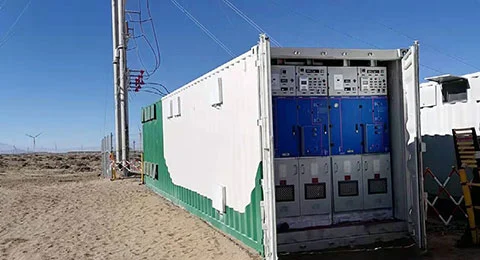

سيناريوهات التطبيق
مع خبرة في مشاريع مثل:

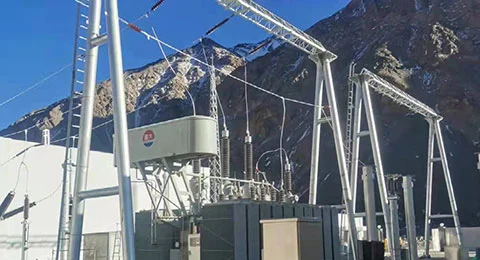

محطات فرعية جهد 110 ك.ف
مشاريع طاقة الرياح البحرية

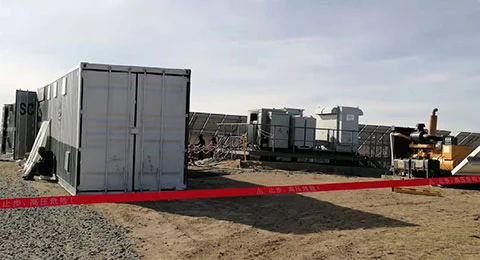

قواعد كهروضوئية بقدرة 1600 ميجاوات
البنية التحتية للسكك الحديدية (سكة حديد سيتشوان-التبت)
يتم تطبيق مفتاح عزل قواطع الدائرة الكهربائية ذات الجهد المتوسط 11KV على نطاق واسع في:
1. محطات الطاقة الفرعية
حماية المحولات والمغذيات
ضمان استقرار الشبكة
2. الطاقة المتجددة
التعامل مع التبديل المتكرر
إدارة تقلبات الطاقة
3. أنظمة الطاقة الصناعية
مصانع الصلب والتعدين والبتروكيماويات
حماية المعدات ذات التحميل العالي
4. السكك الحديدية والبنية التحتية
إمدادات الطاقة الجر مستقرة
متطلبات موثوقية عالية
5. الأنظمة التجارية والبلدية
المستشفيات ومراكز البيانات وأنظمة المترو
المعلمات التقنية
| SN | محتوى | وحدة | اِصطِلاحِيّ بوراميتر |
| 1 | مقاومة الدائرة الرئيسية | شΩ | ≥60 |
| 2 | على السفر | مم | 2-3 |
| 3 | التخليص بين جهات الاتصال المفتوحة | مم | 8-10 |
| 4 | مدة ارتداد الاتصال عند إغلاق العملية | آنسة | ≥2 |
| 5 | متوسط سرعة الافتتاح | آنسة | 1-1.6 |
| 6 | متوسط سرعة الإغلاق | آنسة | 0.6-1.2 |
| 7 | خارج تزامن فتح الاتصال | آنسة | ≥2 |
| 8 | خارج تزامن إغلاق الاتصال | آنسة | ≥2 |

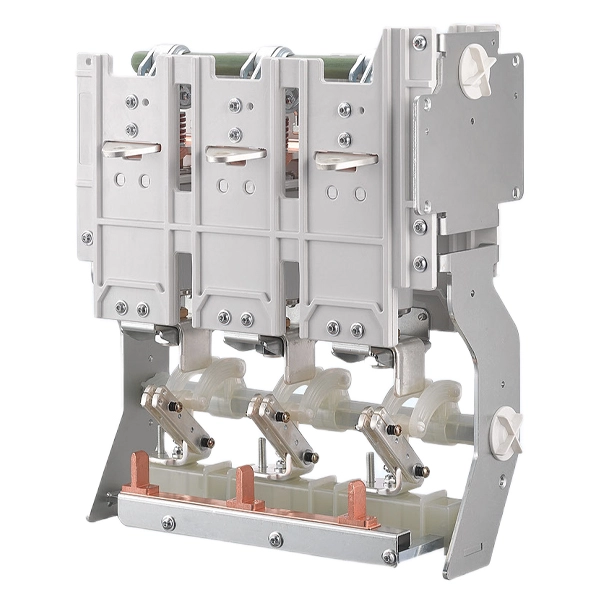

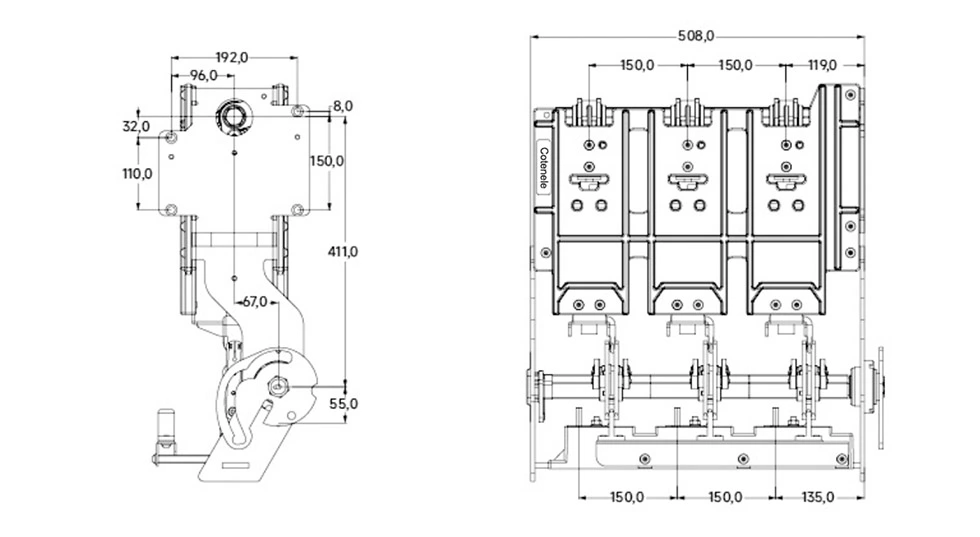

المظهر والأبعاد
لماذا تختار كوتنيل؟
1. القدرة التصنيعية الحقيقية
قاعدة إنتاج بمساحة 30000㎡ في يويهتشينغ
التركيز على مكونات مجموعة المفاتيح الكهربائية بقدرة 12 كيلو فولت - 40.5 كيلو فولت
2. خبرة هندسية مثبتة
يتم توفيرها لمشاريع طاقة الرياح والطاقة الشمسية والسكك الحديدية والتعدين في الخارج
تم التحقق من الأداء في البيئات القاسية
3. نظام الجودة المعتمد
ISO9001 / ISO14001 / ISO45001
كتابة تقارير الاختبار من المختبرات الوطنية
4. البحث والتطوير المستمر
3 أجيال من تكنولوجيا المفاتيح الكهربائية البيئية RHSV
تصميمات متعددة حاصلة على براءة اختراع
5. الأخضر والموجه نحو المستقبل
حلول خالية من SF6
شهادتي "المصنع الأخضر" و"سلسلة التوريد الخضراء".
التعليمات
1. ما هي وظيفة قاطع الدائرة الفراغية في مجموعة المفاتيح الكهربائية 11 كيلو فولت؟
يعتبر قاطع الدائرة الفراغية (VCB) مسؤولاً عن حماية النظام الكهربائي عن طريق مقاطعة التيارات الخاطئة تلقائيًا مثل الدوائر القصيرة والأحمال الزائدة.
فهو يضمن إزالة الأخطاء بسرعة ويمنع تلف المعدات في شبكات التوزيع بجهد 11 كيلو فولت.
2. ما هو الفرق الرئيسي بين VCB وDisconnector؟
قاطع الدائرة الفراغية هو جهاز وقائي يستخدم لقطع تيارات الأعطال الشديدة تلقائيًا (مثل تيارات الدائرة القصيرة). إن Switch Disconnector عبارة عن جهاز تبديل مصمم لإنشاء وكسر تيارات الحمل العادية بأمان وتوفير نقطة عزل مرئية للسلامة؛ لا يمكنها مقاطعة تيارات الأعطال بشكل موثوق.
3. لماذا تم تصميم قواطع الدائرة الفراغية لتكون صديقة للبيئة؟
على عكس تقنيات قواطع الدائرة المعزولة بغاز سداسي فلوريد الكبريت، لا تستخدم قواطع الدائرة المفرغة غازات الدفيئة لإطفاء الأقواس. وهي تعمل على مبدأ الفراغ البسيط، وهي صديقة للبيئة، وتتوافق مع المتطلبات التنظيمية التي تدعو إلى حلول طاقة أكثر صداقة للبيئة في جميع أنحاء العالم.
4. هل تتطلب قطع التبديل الصيانة؟
نعم، ولكن المستوى يعتمد على النوع. قد تتطلب فواصل التبديل المعزولة بالهواء إجراء فحص دوري وتنظيف التلامس. المواد المعزولة بالغاز (مثل سداسي فلوريد الكبريت) عادة ما تكون "مغلقة بشكل دائم" ولا تتطلب صيانة متكررة. تقدم Kotner هذين النوعين من المنتجات لتلبية احتياجات الاستخدام المختلفة.
5. هل يمكن استخدام مفتاح عزل قاطع الدائرة الكهربائية ذو الجهد المتوسط 11KV للحماية؟
قواطع دوائر التبديل القياسية غير قادرة على قطع التيارات الخاطئة. ولكن إذا تم استخدامها مع الصمامات (كما هو الحال في أجهزة مجموعة الصمامات التبديلية)، فيمكن أن توفر المفاتيح العازلة وظيفة الحماية. سوف يقوم المصهر بقطع تيار العطل، ومن ثم ستقوم قواطع الفصل بعزل الدائرة.
6. كيف تدعم VCBs نمو الطاقة المتجددة؟
إذا واجهت أنظمة الطاقة الشمسية وطاقة الرياح تقلبات كبيرة في إنتاج الطاقة وتتطلب تبديلًا متكررًا، فإن VCBs مناسبة لهذه التطبيقات لأنها يمكنها التعامل مع عمليات التبديل المتكررة دون تدهور الأداء وتوفير إمكانات سريعة لإزالة الأخطاء، لذلك يمكن أن يضمن ذلك استقرار الشبكة.

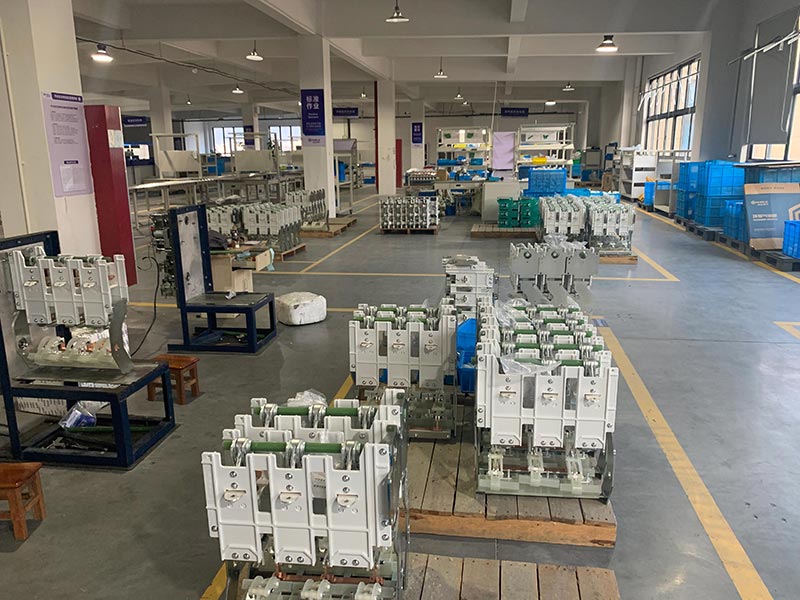

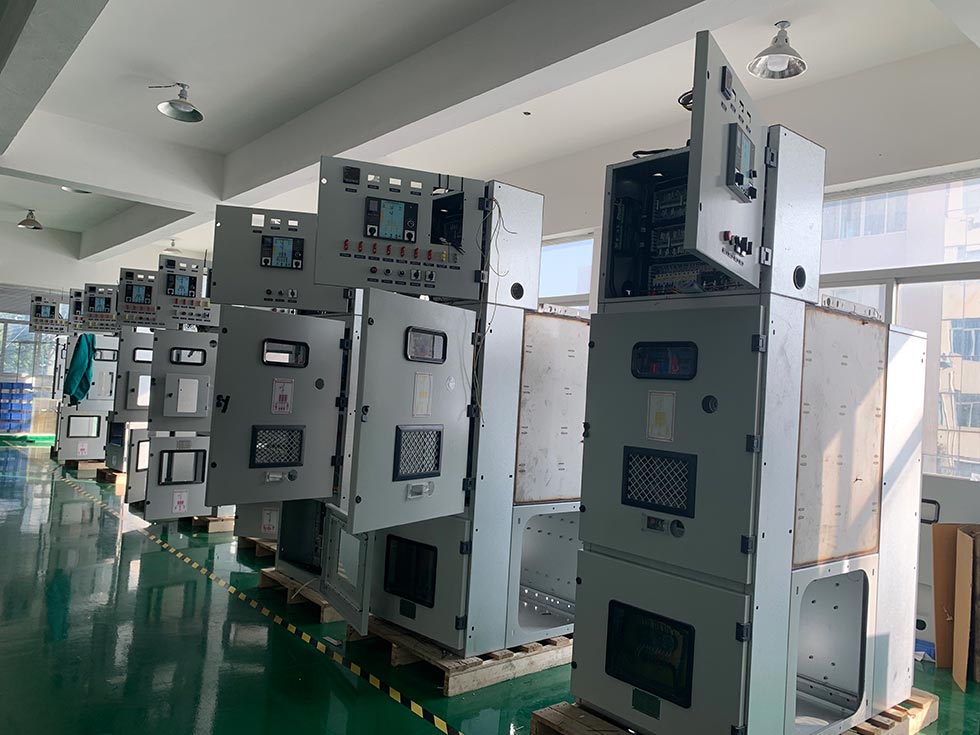

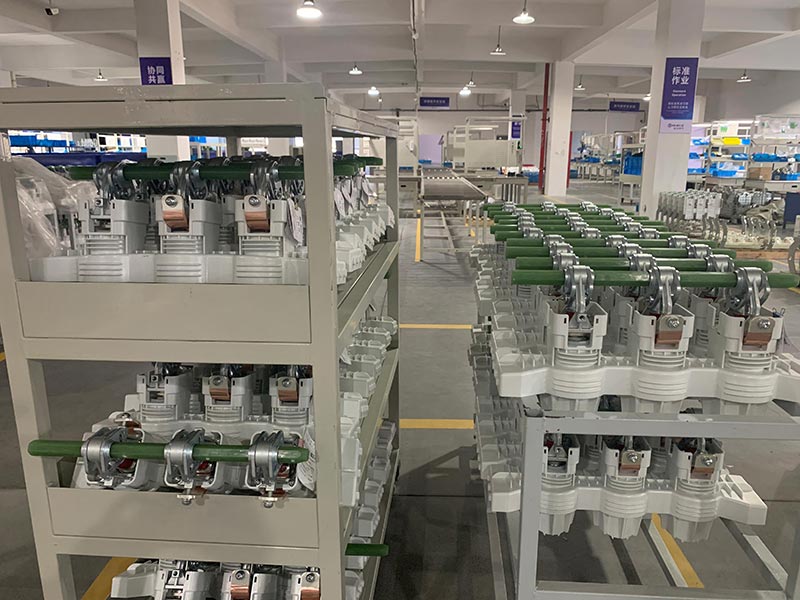

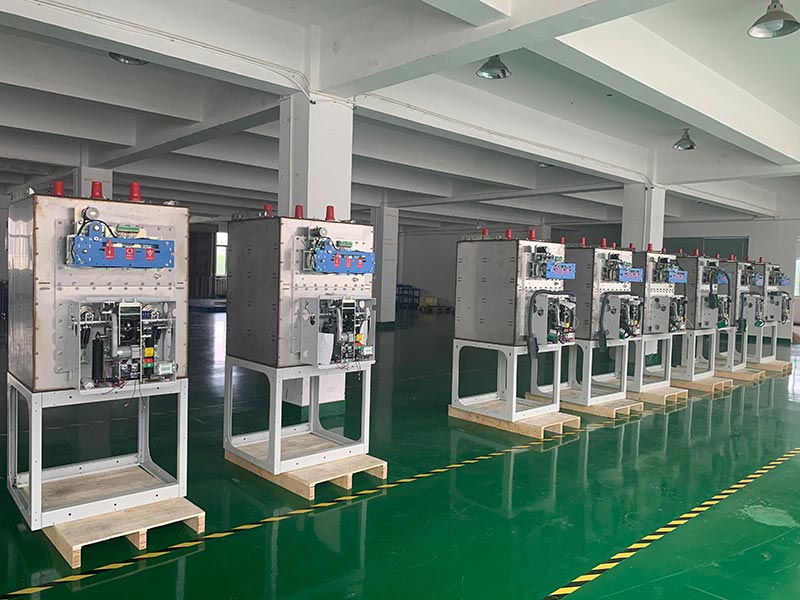

ورشة الإنتاج

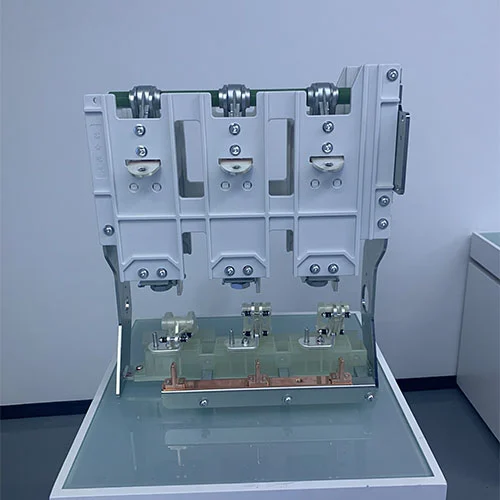

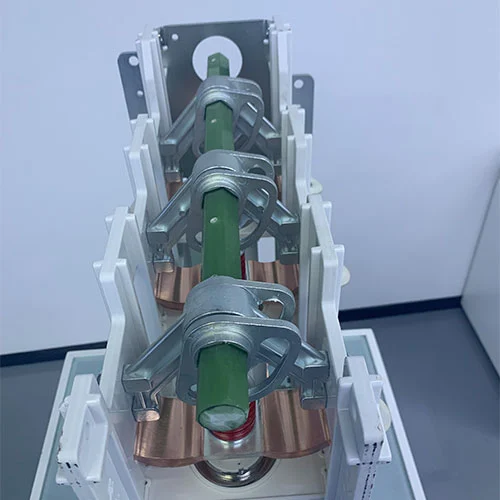

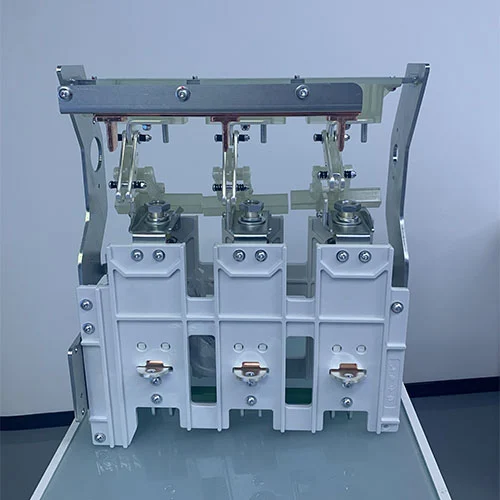

عرض المنتجات
