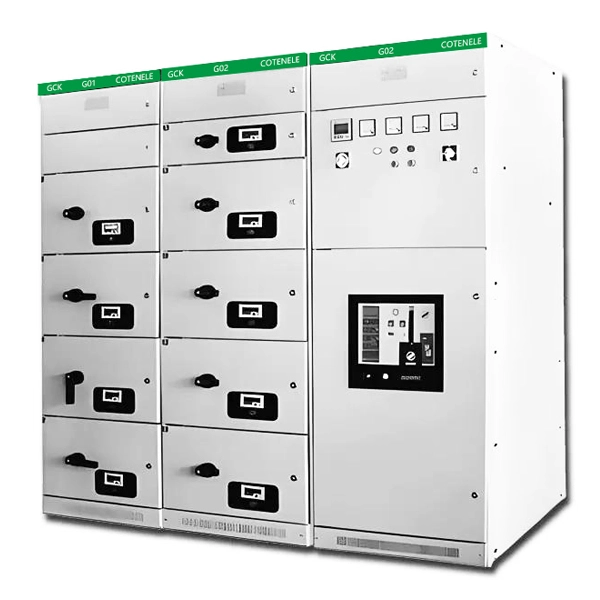

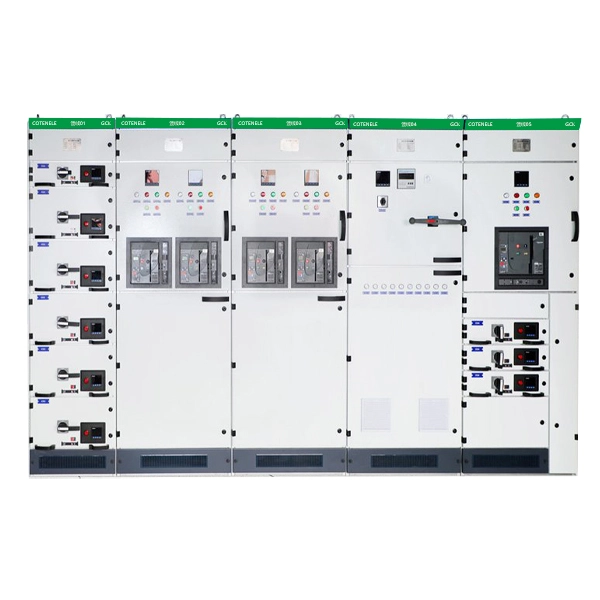

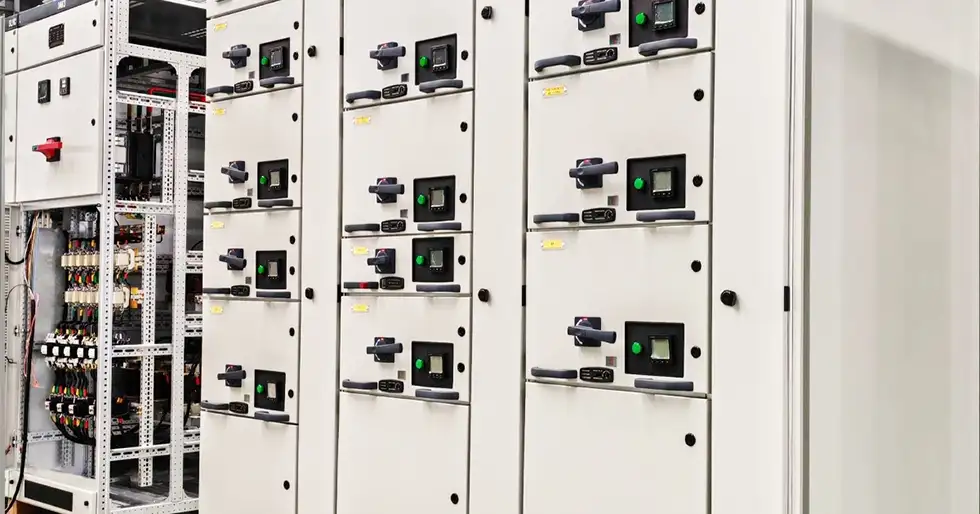

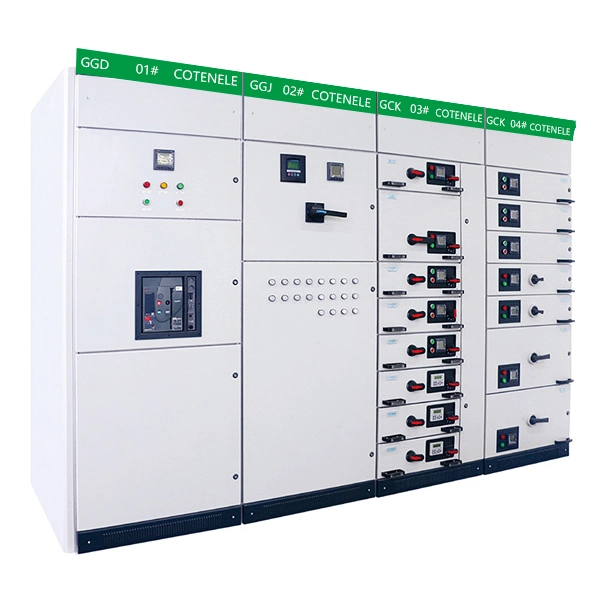

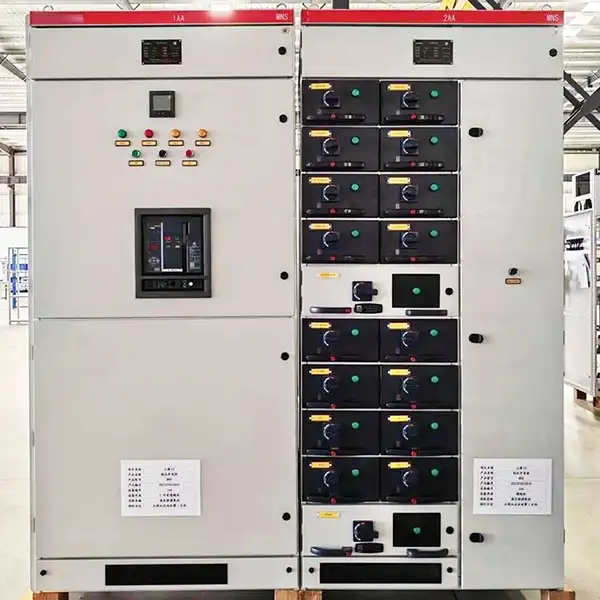

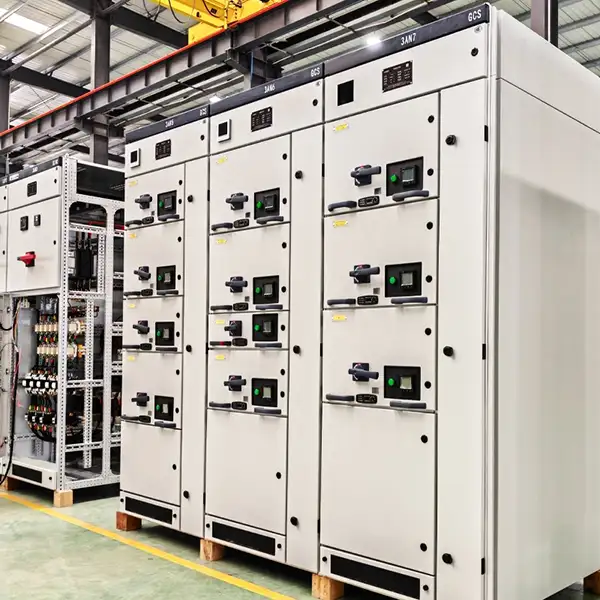

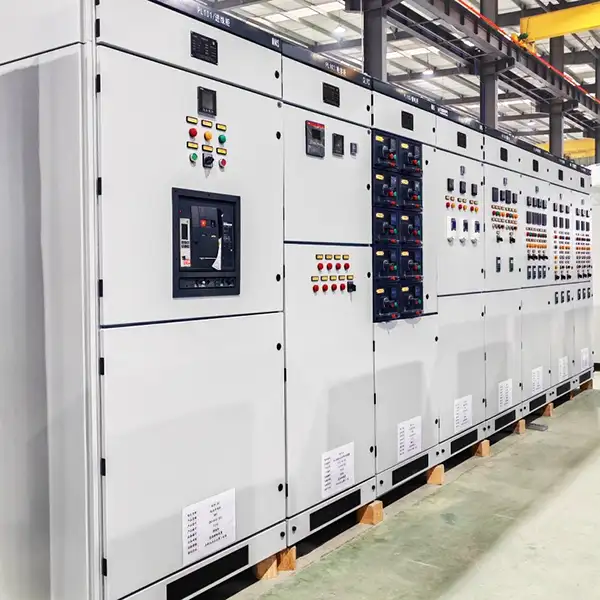

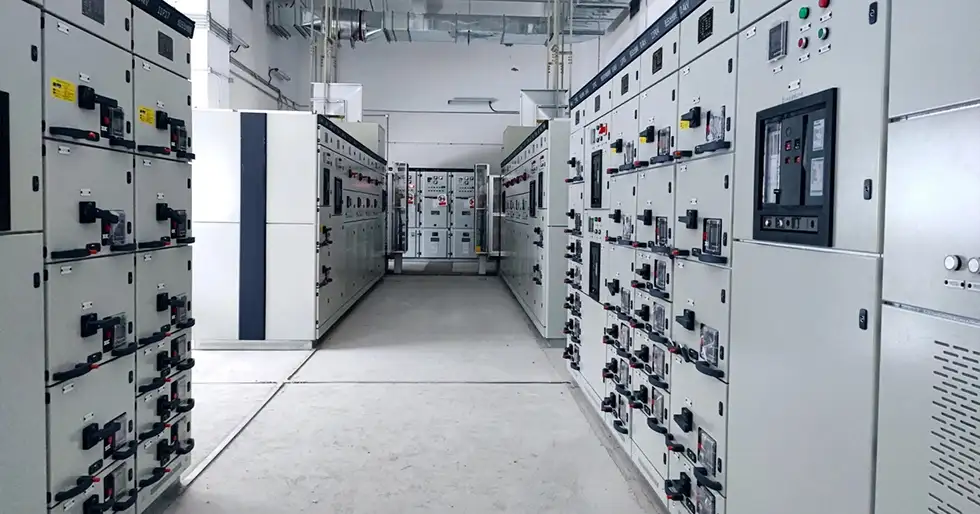

GCK لوحة مفاتيح الجهد المنخفض قابلة للسحب

إن لوحة GCK ذات الجهد المنخفض القابلة للسحب والتي تم تصنيعها بواسطة Cotenele عبارة عن مجموعة مفاتيح كهربائية محلية قابلة للسحب ذات جهد منخفض تستخدم على نطاق واسع لتوزيع الطاقة والتحكم في المحركات في محطات الطاقة والمؤسسات الصناعية والمباني الشاهقة.

تعتمد مجموعة المفاتيح الكهربائية ذات الجهد المنخفض هذه تصميمًا معياريًا يحتوي على حجرات منفصلة لقضبان التوصيل والوحدات الوظيفية والكابلات، مما يعزز السلامة التشغيلية. توفر كل وحدة أدراج ثلاثة أوضاع - "متصل"، و"اختبار"، و"غير متصل" - مما يسمح بصيانة الدائرة دون إلغاء تنشيط شريط التوصيل الرئيسي.

تتميز لوحة مفاتيح الجهد المنخفض GCK القابلة للسحب بجهد عزل مقدر يصل إلى 660 فولت، وتيار مقدر لقضيب التوصيل الأفقي يصل إلى 4000 أمبير، وقدرة قوية على التحمل لفترة قصيرة. بالمقارنة مع أنواع GCS أو MNS، يوفر GCK هيكلًا أكثر إحكاما وتكلفة أقل، مما يجعله مثاليًا للتطبيقات الحساسة للتكلفة.

تتضمن الصيانة الروتينية تنظيف المعدات، والتحقق من ارتفاع درجة حرارة توصيلات الكابلات، وفحص تآكل الوحدات الموصولة بالكهرباء لضمان التشغيل المستقر على المدى الطويل.

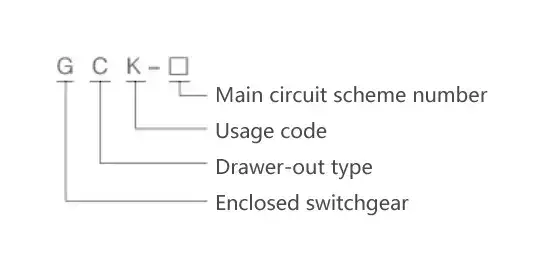

النموذج والمعاني

المعلمات التقنية الرئيسية

بيئات التشغيل

1. ألا يزيد الارتفاع عن 2000م فوق سطح البحر.

2. يجب ألا تزيد درجة حرارة الهواء المحيط عن +40 درجة مئوية، وألا يتجاوز متوسط ​​درجة الحرارة على مدار 24 ساعة +35 درجة مئوية، ولا تقل عن -50 درجة مئوية.

3. متطلبات الغلاف الجوي:يجب أن يكون الهواء نظيفا. يجب ألا تتجاوز الرطوبة النسبية 50% عند درجة حرارة +40 درجة مئوية. يُسمح بالرطوبة النسبية الأعلى عند درجات حرارة منخفضة - على سبيل المثال، 90% عند +20 درجة مئوية.

4. يجب تركيب المعدات في أماكن خالية من الحريق أو مخاطر الانفجار أو التلوث الشديد أو التآكل الكيميائي أو الاهتزاز الشديد.

5. يجب ألا يتجاوز الميل المسموح به بالنسبة للمستوى الرأسي 5 درجات.

6. هذا المنتج مناسب للنقل والتخزين في درجات حرارة تتراوح من -25 درجة مئوية إلى +55 درجة مئوية، ولفترات قصيرة (لا تتجاوز 24 ساعة) تصل إلى +70 درجة مئوية.

إذا لم يتم استيفاء الشروط المذكورة أعلاه، يجب على المستخدم إبلاغ الشركة المصنعة في وقت الطلب حتى يمكن التوصل إلى اتفاق متبادل.

هياكل المنتج

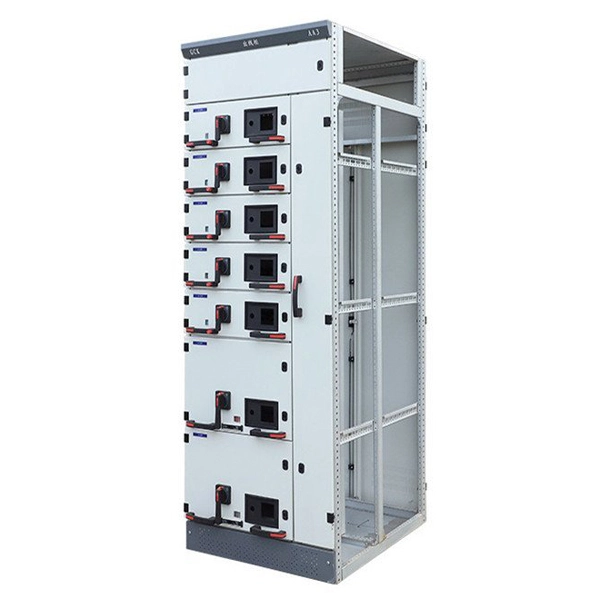

1. الإطار الأساسي

تعتمد لوحة مفاتيح الجهد المنخفض GCK القابلة للسحب على هيكل توصيل معياري مثبت بمسامير. يتم توصيل جميع مكونات الإطار بواسطة براغي لتشكيل الإطار الأساسي. بعد ذلك، تتم إضافة الأبواب، والألواح، والأقسام، والأدراج، وأقواس التثبيت، وقضبان التوصيل، والمكونات الكهربائية بشكل تسلسلي لإكمال التجميع.

2. خصائص الإطار

يستخدم الإطار قسمًا من الفولاذ مُجمَّعًا بأقواس زاوية ثلاثية الأبعاد. جميع الوصلات مثبتة بمسامير (بدون لحام)، مما يزيل تشوه اللحام والإجهاد المتبقي، وبالتالي تحسين دقة التركيب. تتبع فتحات التثبيت على الإطار والأجزاء شبكة معيارية مقاس 20 مم (E = 20 مم).

3. المعالجة السطحية

الأجزاء الهيكلية الداخلية مطلية بالزنك. يتم تخليل الأجزاء الخارجية، ثم فوسفاتها، ثم تغليفها بمسحوق الإيبوكسي الكهروستاتيكي.

4. مركز الطاقة (PC) – وحدة الوارد

(1) القسم العلوي:حجرة بسبار الأفقية.

(٢) تحته:مقصورة قاطع الدائرة.

(3) يمكن أن تكون القواطع أنواعًا محلية (على سبيل المثال، سلسلة DW15C، ME) أو أنواعًا مستوردة (على سبيل المثال، سلسلة ABB F، بما في ذلك القواطع الذكية).

(4) بالنسبة لوحدة الكمبيوتر الواردة المزودة بدائرة رئيسية مثبتة في الخلف (بما في ذلك قارنة التوصيل للحافلة):

630 أمبير - 1600 أمبير → حجم الخزانة:800 (عرض) × 1000 (عمق) × 2200 (ارتفاع) ملم.

بدون دائرة مثبتة في الخلف:800 × 800 × 2200 ملم.

(5) لـ 1600 ألف – 3150 ألف:

مع الدائرة المثبتة في الخلف:1000 × 1000 × 2200 ملم.

بدون دائرة مثبتة في الخلف:1000 × 800 × 2200 ملم.

5. مركز الطاقة (PC) – وحدة التغذية

بناء مماثل للوحدة القادمة. بالنسبة لتيارات التغذية من 630 أمبير إلى 1600 أمبير، تستوعب خزانة واحدة (1000 × 1000 × 2200 مم) دائرتين مرتبة رأسيًا.

6. مركز التحكم في المحركات (MCC) - خياران للتركيب

مثبتة على الحائط (يمكن الوصول إلى الخلف من الأمام فقط):

قمة:أشرطة التوصيل الأفقية. أدناه: مساحة وحدة الدرج الوظيفية (العرض 600 مم، الارتفاع 1840 مم). الجانب الأيسر – وحدات الأدراج؛ الجانب الأيمن – منطقة خروج الكابل بعرض 200 مم. حجم الخزانة: 800 (عرض) × 500 (عمق) × 2200 (ارتفاع) ملم.

قائمة بذاتها (يمكن الوصول إليها من كلا الجانبين):

عرض الخزانة 600 مم؛ منطقة خروج الكابل في الخلف. حجم الخزانة:600 (عرض) × 800 أو 1000 (عمق) × 2200 (ارتفاع) ملم. يوصى بعمق 1000 مم ليتناسب مع خزائن الكمبيوتر.

عندما يتم سحب الدرج للخارج، لا تبقى أي أجزاء حية مكشوفة، مما يضمن السلامة.

7. تشابك الأدراج وقابلية التبديل

يتم ربط وحدة الأدراج وبابها ميكانيكيًا عبر آلية تشغيل المفتاح الرئيسي. عند إغلاق المفتاح الرئيسي، لا يمكن فتح الباب. يمكن قفل الآلية في الوضع المغلق أو المفتوح.

يتم فصل المقصورات بواسطة أقسام معدنية. الأدراج قابلة للتبديل بالكامل.

ثلاث وظائف:متصل، اختبار، ومنفصل. يتم تثبيت الدرج تلقائيًا في كل موضع؛ يؤدي سحب اللوحة اليسرى إلى تحرير المزلاج للانتقال إلى الموضع التالي. تمنع ميزة مقاومة السقوط الدرج من السقوط عند سحبه بالكامل.

8. الأجزاء الثابتة (مثل تعويض المكثف والقياس)

الوحدات الثابتة لها نفس الأبعاد الخارجية وترتيب القضبان الأفقية مثل وحدات الأدراج، مما يسمح بتثبيتها جنبًا إلى جنب.

9. نظام بسبار – ثلاث مراحل، خمسة أسلاك

القضبان الأفقية:بسبار واحد للتيار المقنن ≥1250 أ ؛ قضبان التوصيل المزدوجة لـ> 1250 أ.

تستخدم المفاصل بين الخزانات المجاورة كتل التوصيل.

يتم وضع قضبان التوصيل العمودية في أغلفة بلاستيكية هندسية من البولي كربونات، مع حواجز داخلية للحد من انتشار القوس.

يقع شريط التوصيل المحايد (N) في الجزء العلوي الأمامي من الخزانة.

يوجد قضيب التوصيل الأرضي الواقي (PE) في الجزء السفلي ويتم توصيله بأقسام الخزانة والأبواب، مما يضمن استمرارية التأريض.

10. التهوية والحماية

يتم توفير فتحات تهوية طبيعية في الجزء العلوي والسفلي من الخزانة دون تقليل مستوى حماية العلبة.

تصنيف حماية العلبة هو IP40.

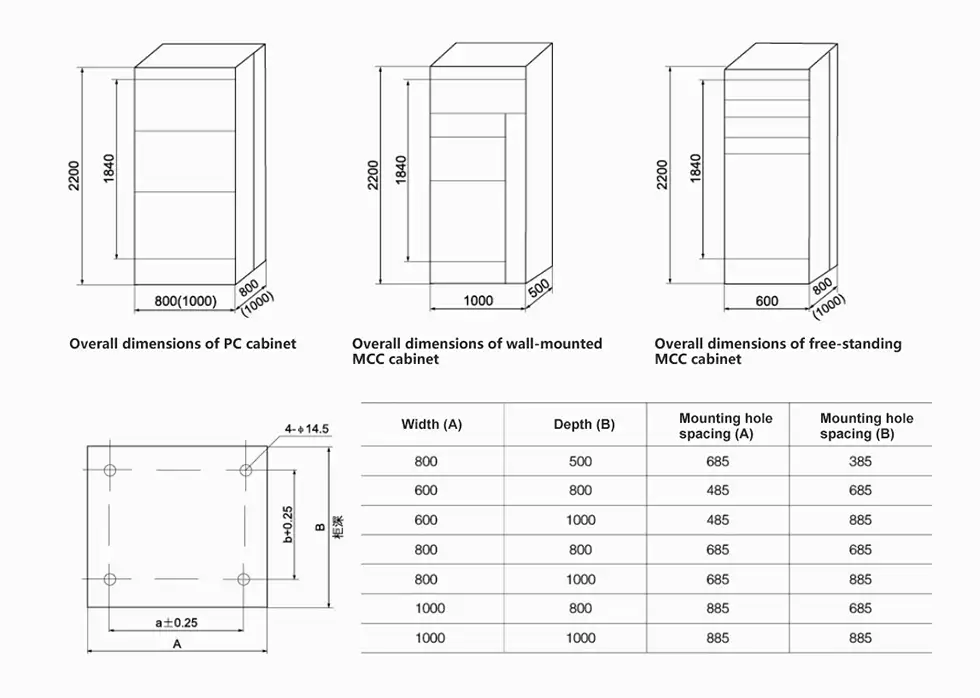

الأبعاد الشاملة والتصاعدية

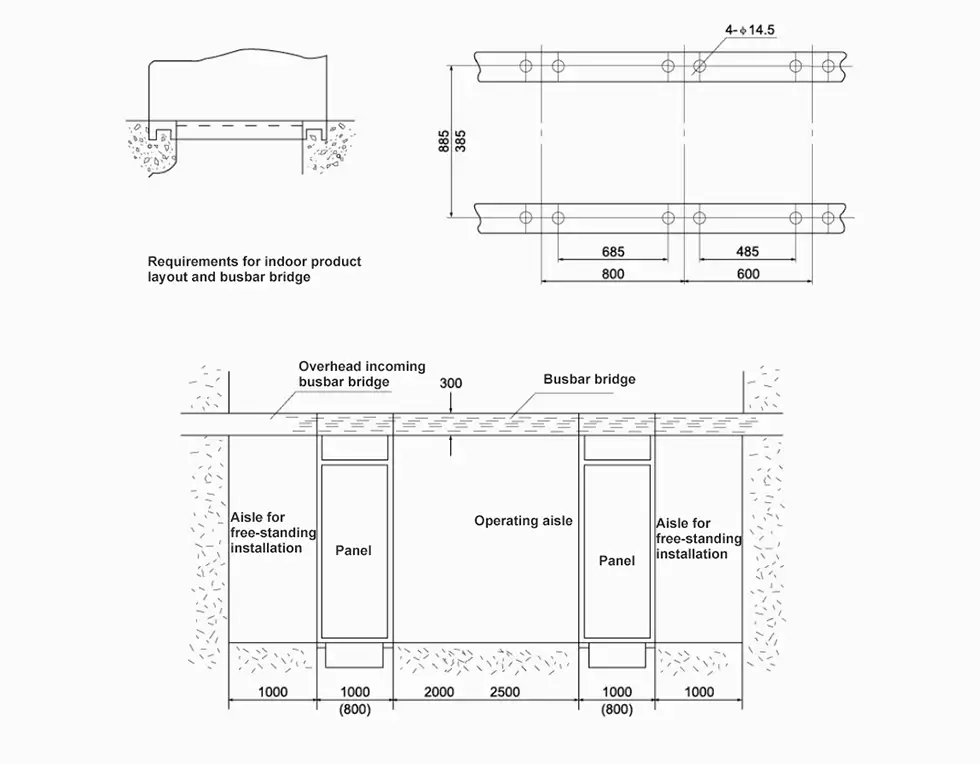

خزانة أدراج GCK – مخطط تركيب الأساس

ملاحظة: تتوفر أشكال مختلفة من جسور بسبار من شركتنا بناء على طلب المستخدم.

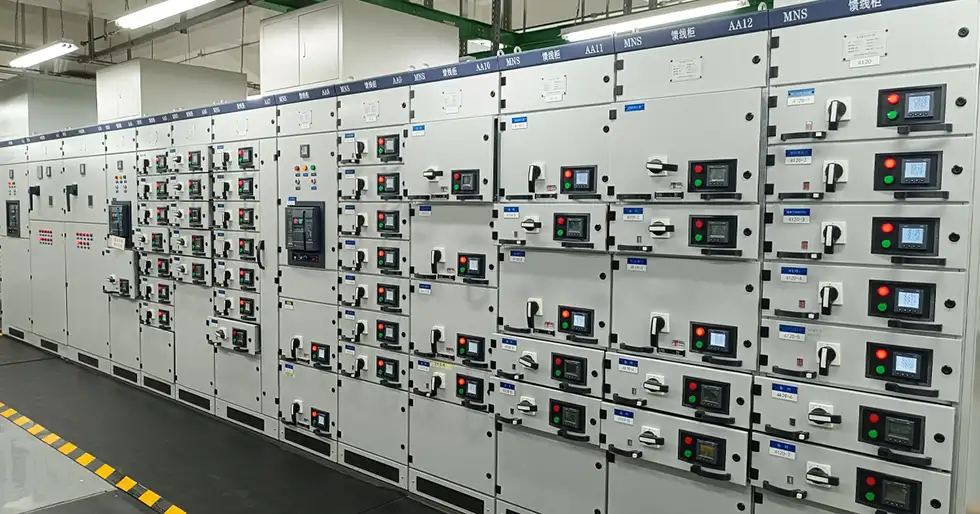

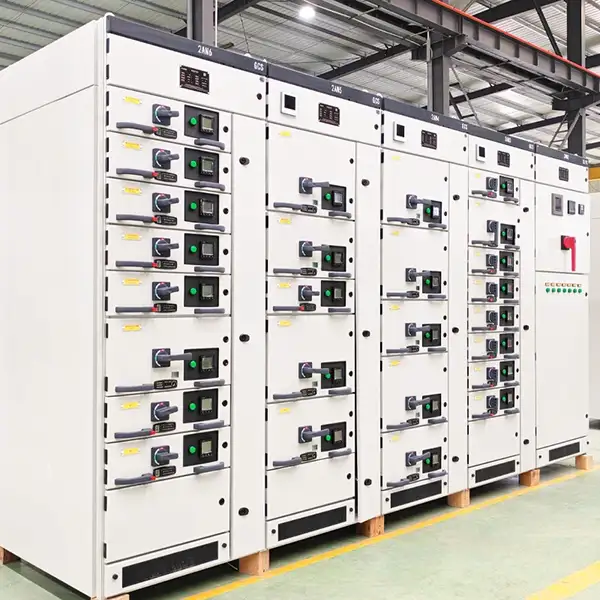

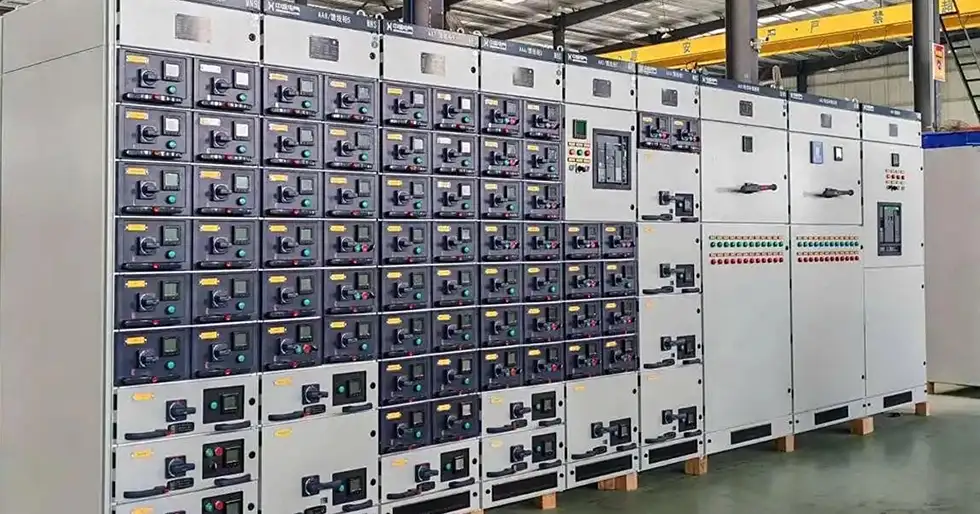

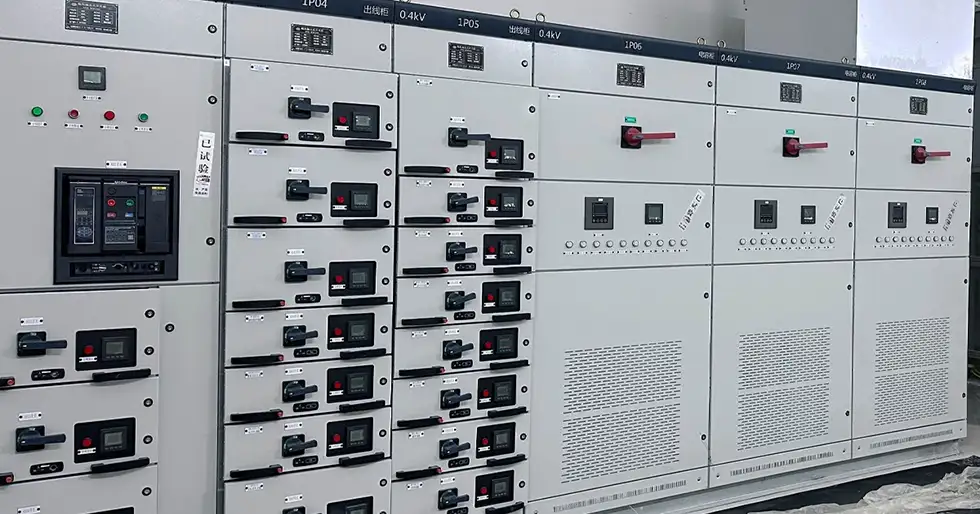

تظهر المنتجات
