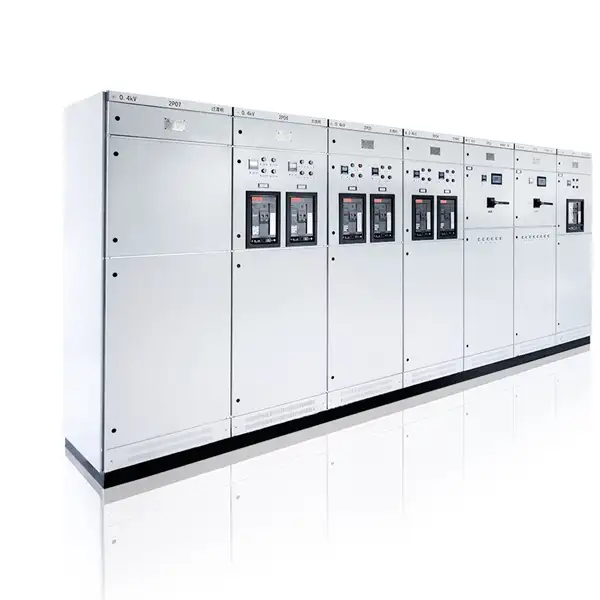

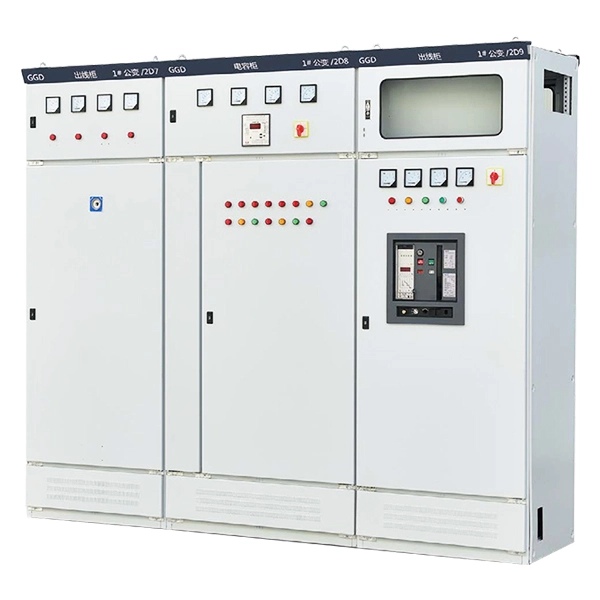

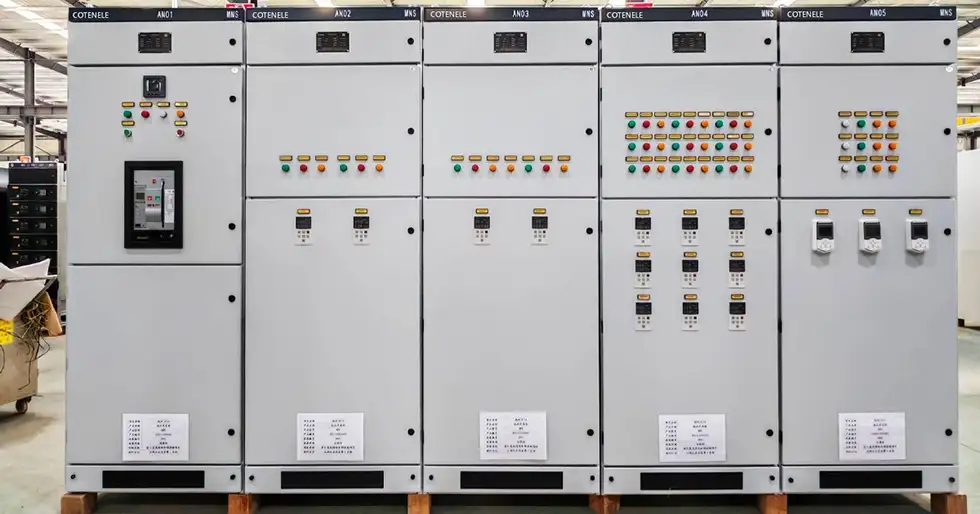

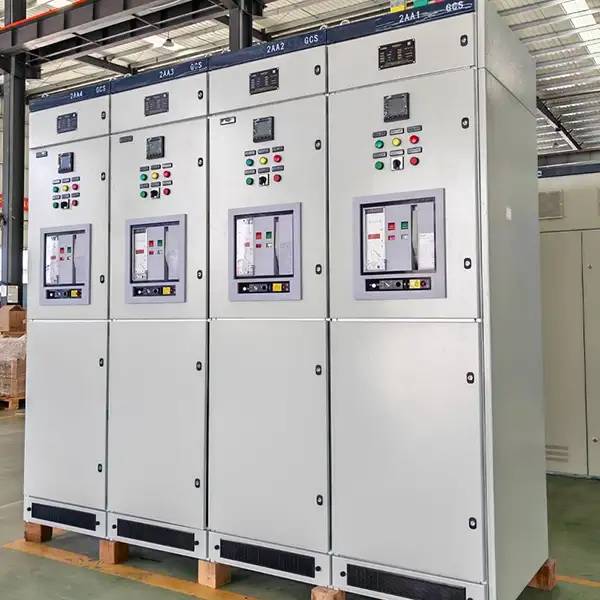

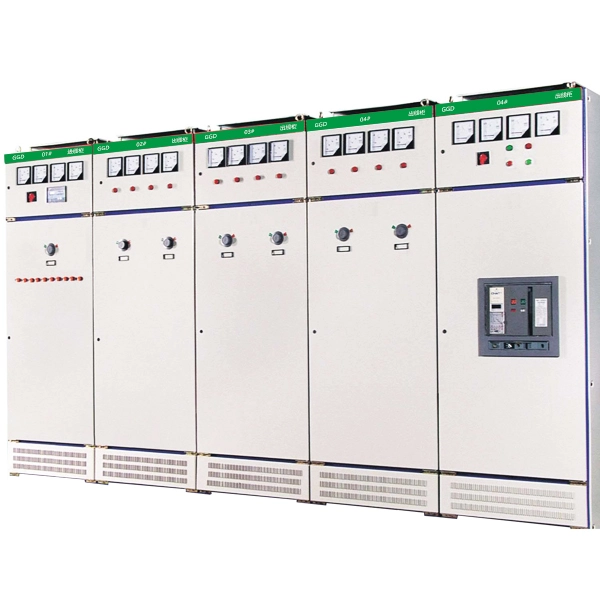

لوحة المفاتيح الكهربائية ذات الجهد المنخفض GGD

Cotenele هي شركة تصنيع وتصدير كبيرة للمعدات الكهربائية ذات الجهد المنخفض، لوحة GGD ذات الجهد المنخفض Switchgear LV هي جهاز كهربائي تم تصنيعه بواسطتنا، وهي عبارة عن خزانة توزيع من النوع الثابت تستخدم على نطاق واسع في أنظمة الطاقة 380 فولت - 660 فولت. مصنوعة من الفولاذ المشكل على البارد 8MF مع فتحات تركيب معيارية، وتتميز بالتهوية الطبيعية من خلال فتحات التبريد العلوية والسفلية لتبديد الحرارة بكفاءة. تتضمن هذه السلسلة ثلاثة نماذج: GGD1 (1000A/15kA)، GGD2 (1500A/30kA)، وGGD3 (3150A/50kA)، درجات الحماية الخاصة بها تتراوح من IP30 إلى IP54.

تختلف المفاتيح الكهربائية ذات الجهد المنخفض من سلسلة GGD عن أنواع السحب مثل GCS أو MNS، فهي تتطلب صيانة عند انقطاع التيار الكهربائي ولكنها توفر حلاً أبسط وأكثر اقتصادا. تشمل تطبيقاتها النموذجية لمجموعة المفاتيح الكهربائية GGD المنشآت الصناعية والمباني التجارية ومراكز البيانات ومشاريع البنية التحتية. تتوافق سلسلة المفاتيح الكهربائية ذات الجهد المنخفض هذه مع المعايير المهنية الوطنية مثل GB72511 وJB/T9961 وIEC61439 إلخ.

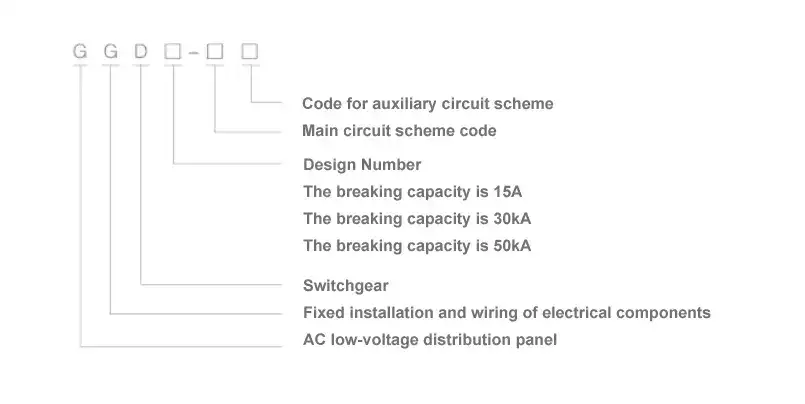

النموذج والمعاني

المعلمات التقنية الرئيسية

ظروف العمل

تعتبر لوحة Cotenele GGD ذات الجهد المنخفض للمفاتيح الكهربائية ذات الجهد المنخفض مناسبة لبيئات التشغيل التالية:

1. يجب ألا تتجاوز درجة حرارة الهواء المحيط +40 درجة مئوية أو تقل عن -5 درجة مئوية، ويجب ألا يزيد متوسط ​​درجة الحرارة خلال أي فترة 24 ساعة عن +35 درجة مئوية.

2. الظروف الجوية: يجب أن يكون الهواء نظيفاً. يجب ألا تتجاوز الرطوبة النسبية 50% عند درجة حرارة قصوى +40 درجة مئوية. يُسمح بالرطوبة النسبية الأعلى عند درجات حرارة منخفضة، على سبيل المثال 90% عند +20 درجة مئوية، بشرط مراعاة احتمال تكوين التكثيف العرضي الناتج عن تغيرات درجات الحرارة.

3. ألا يزيد الارتفاع عن 2000 متر فوق سطح البحر.

4. هذه الوحدة مناسبة للنقل والتخزين في نطاق درجة حرارة من -25 درجة مئوية إلى +55 درجة مئوية، وقد تتعرض لدرجات حرارة تصل إلى +70 درجة مئوية لفترات قصيرة (لا تتجاوز 24 ساعة). في ظل درجات الحرارة القصوى هذه، لن تتعرض الوحدة لأي ضرر لا يمكن إصلاحه ويجب أن تكون قادرة على التشغيل العادي في ظل الظروف القياسية.

5. إذا لم يتم استيفاء شروط التشغيل المذكورة أعلاه، فيجب حل الأمر من خلال التفاوض بين المستخدم والشركة المصنعة.

6. عندما يتم استخدام هذه الوحدة في منصات التنقيب عن النفط وإنتاجه البحرية أو في محطات الطاقة النووية، يجب إبرام اتفاقية فنية منفصلة.

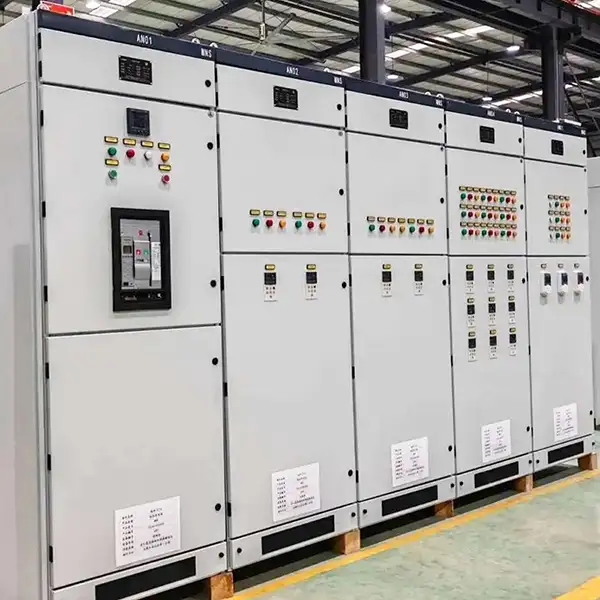

ما هي الخصائص الهيكلية لمجموعة المفاتيح الكهربائية ذات الجهد المنخفض GGD؟

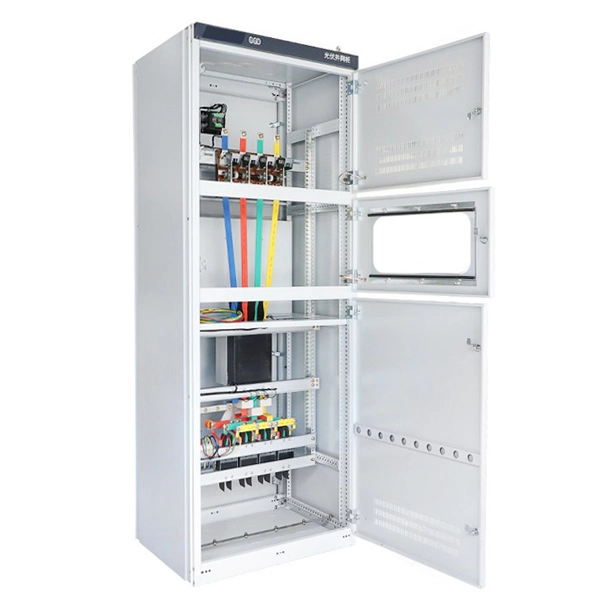

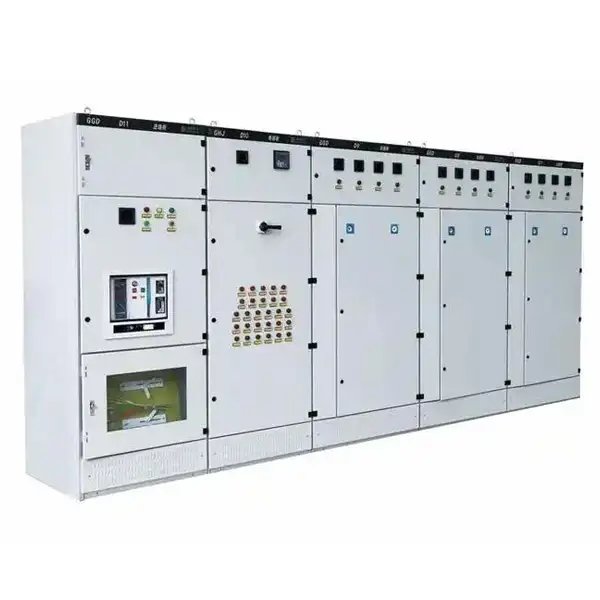

1. الهيكل العام لمجلس الوزراء

خزانة توزيع التيار المتردد ذات الجهد المنخفض GGD تتبنى تصميم خزانة عالمي. يتم تجميع إطارها من الفولاذ المشكل على البارد 8MF من خلال اللحام الجزئي. لضمان دقة وجودة الخزانة، يتم توفير جميع الأجزاء الهيكلية والمكونات المساعدة المخصصة من قبل الشركات المصنعة المعينة للفولاذ المشكل. تعتمد مكونات اللوحة تصميمًا معياريًا وتتميز بفتحات تثبيت مكونة من 20 وحدة، مما يوفر تنوعًا عاليًا. وهذا يسمح للمصنع بتنفيذ مرحلة ما قبل الإنتاج، مما يؤدي إلى تقصير دورة التصنيع بشكل كبير وتحسين كفاءة العمل.

2. تصميم تبديد الحرارة

فيما يتعلق بتبديد الحرارة، فإن مجموعة المفاتيح الكهربائية ذات الجهد المنخفض GGD تستفيد بشكل كامل من التهوية الطبيعية. يدخل الهواء البارد باستمرار من الفتحات الموجودة في الجزء السفلي من الخزانة ويرتفع بشكل طبيعي داخل العلبة المغلقة نسبيًا، مما يشكل مسار تهوية بدون عائق، والذي يمكنه إزالة الحرارة بشكل فعال من داخل اللوحة ذات الجهد المنخفض دون الحاجة إلى طاقة إضافية، وهذا سيحقق تبريدًا فعالاً.

3. التصميم الجمالي والخارجي

من منظور التصميم الخارجي، فإن خزانة GGD تتبع متطلبات تصميم المنتجات الصناعية الحديثة. يتم استخدام طريقة النسبة الذهبية لتحديد الأبعاد الكلية للخزانة وتقسيم أقسامها المختلفة. ونتيجة لذلك، فإن مجموعة المفاتيح الكهربائية بأكملها متناسبة بشكل جيد وجذابة ومنتعشة في المظهر.

4. باب مجلس الوزراء والمفصلات

يتم توصيل باب الخزانة بالإطار عن طريق مفصلات متحركة من النوع المحوري، مما يجعل التثبيت والإزالة أمرًا مريحًا للغاية. يوجد شريط مانع للتسرب مطاطي على شكل جبل على طول الحافة المطوية للباب. عندما يتم إغلاق الباب، فإن شريط الختم يخضع لقدر معين من الضغط، والذي لا يمنع التأثير المباشر بين الباب والخزانة فحسب، بل يعمل أيضًا على تحسين معدل حماية الباب بشكل فعال.

5. نظام حماية التأريض

من أجل حماية التأريض، يتم توصيل باب الجهاز الذي يحتوي على مكونات كهربائية بشكل موثوق بالإطار باستخدام أسلاك نحاسية مجدولة. وفي الوقت نفسه، يتم توصيل جميع أجزاء التثبيت الداخلية بالإطار عبر براغي مخرشة. بهذه الطريقة، فإن الخزانة بأكملها تشكل نظام حماية تأريض كامل ومستمر، مما يضمن سلامة موظفي التشغيل والصيانة.

6. طلاء السطح

تم تشطيب سطح الخزانة بطلاء الخبز ذو اللون البرتقالي من البوليستر. يوفر هذا الطلاء التصاقًا قويًا وملمسًا جيدًا، بينما يمنح الخزانة بأكملها لونًا غير لامع ناعمًا يتجنب الوهج بشكل فعال. ولا يؤدي هذا إلى تحسين مظهر المنتج فحسب، بل يخلق أيضًا بيئة بصرية أكثر راحة للمضيف أثناء الخدمة.

7. الغطاء العلوي وحلقات الرفع

هناك أربع حلقات رفع في الزوايا الأربع للجزء العلوي من لوحة GGD، وتستخدم حلقات الرفع هذه للرفع والنقل، وتسهيل التعامل مع المعدات وتحديد موضعها. الغطاء العلوي للوحة قابل للإزالة، وهذا التصميم يسمح للمستخدم بفصله من أجل التجميع المريح وتعديل قضبان التوصيل الرئيسية في الموقع عند الضرورة.

8. تصنيف الحماية

درجة الحماية القياسية للوحة الجهد المنخفض GGD هي IP30، والتي تلبي متطلبات معظم البيئات الداخلية. إذا كانت بيئة تشغيل المستخدم تتطلب مستويات أعلى أو مختلفة من الحماية، فيمكنه اختيار مستويات أخرى من الحماية من IP20 إلى IP40 للتكيف مع ظروف العمل المختلفة.

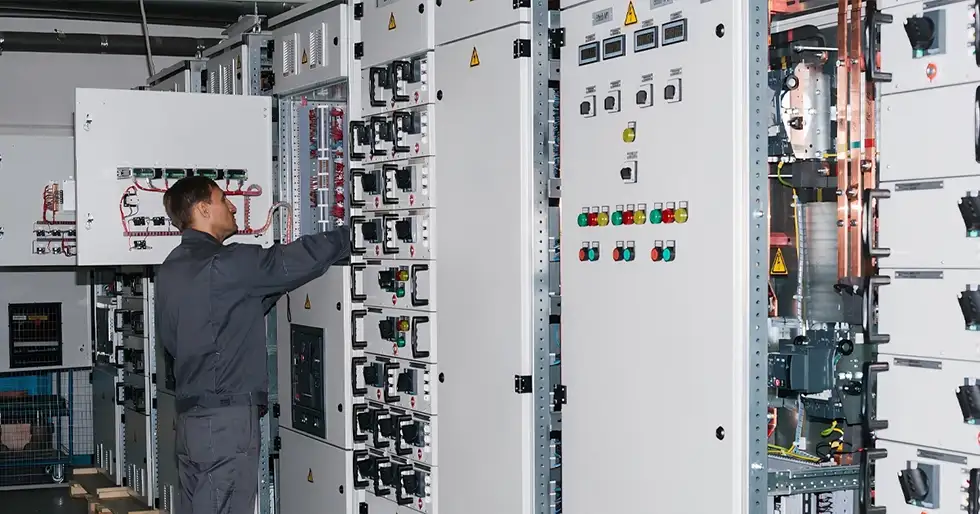

مجموعة المفاتيح الكهربائية ذات الجهد المنخفض GGD VS مجموعة المفاتيح الكهربائية من النوع المسحوب

الاختيار والاحتياطات

يعد اختيار لوحة GGD ذات الجهد المنخفض Switchgear LV الصحيحة أمرًا بالغ الأهمية لسلامة النظام:

مطابقة المعلمات الأساسية: أولاً، حدد النموذج المناسب مثل GGD1، GGD2، GGD3، بناءً على تيار الحمل الفعلي وتيار الدائرة القصيرة. ننصح بالسماح بهامش 20% للتيار.

التثبيت وتبديد الحرارة: بالنسبة لتطبيقات التيار العالي، على سبيل المثال أكثر من 3200 أمبير، فكر في زيادة عمق اللوحة، على سبيل المثال، قد تتطلب الخزانات الصادرة العلوية عمقًا يبلغ 1200 مم. حافظ على خلوص لا يقل عن 800 مم أمام لوحة الجهد المنخفض وخلفها للوصول إلى الصيانة.

القدرة على التكيف البيئي: بالنسبة لدرجة الحرارة المرتفعة أو الرطوبة العالية أو البيئات المتربة، اختر طرازًا يتمتع بفئة حماية أعلى، على سبيل المثال IP40.

الوظيفة والتوسع: تأكيد الحاجة إلى نقل البيانات، على سبيل المثال مراقبة الطاقة، وإتاحة مساحة كافية لمتطلبات التوسع المستقبلي.

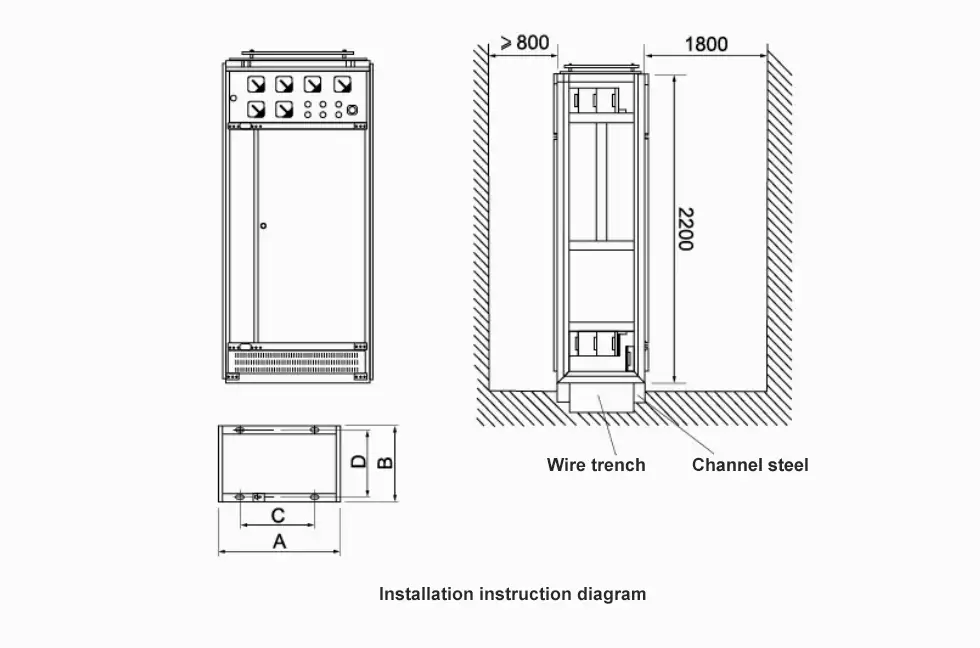

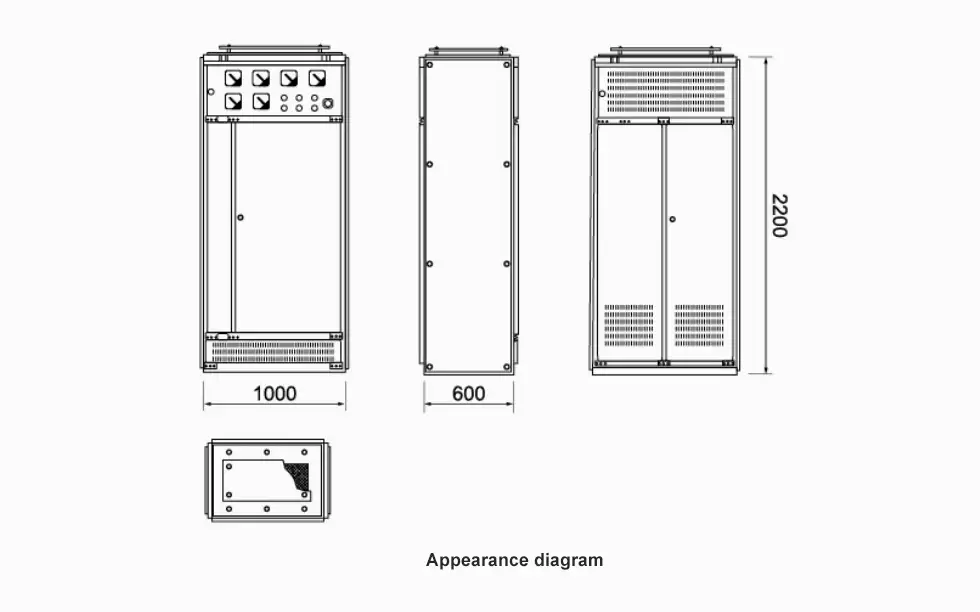

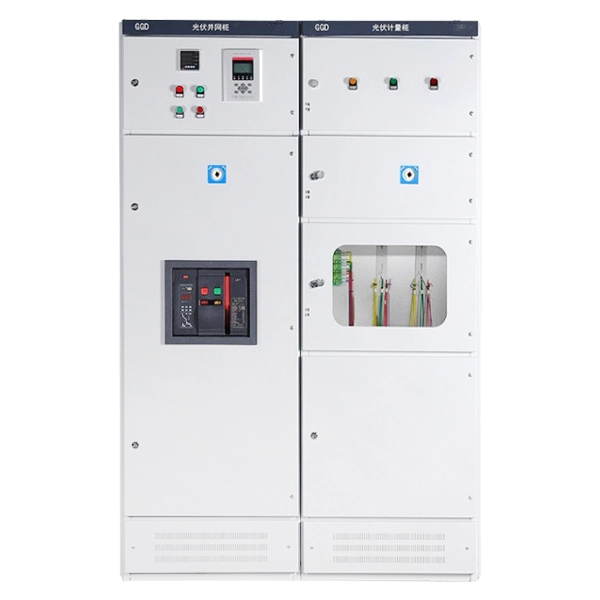

مخطط تعليمات المظهر والتركيب

قوة تصنيع الكوتينيل

تدير شركة Cotenele International Trade (Wenzhou) Co., Ltd منشأة إنتاج مملوكة ذاتيًا تغطي أكثر من 30 ألف متر مربع في يويهتشينغ بمقاطعة تشجيانغ، المعروفة باسم العاصمة الكهربائية للصين.

نحن نركز على تصنيع وتصدير:

• المفاتيح الكهربائية ذات الجهد المنخفض

• المفاتيح الكهربائية ذات الجهد المتوسط

• المفاتيح الكهربائية المعزولة بالغاز (GIS)

• الوحدات الحلقية الرئيسية (RMU)

• محطات فرعية مسبقة الصنع

• قواطع كهربائية

• تحميل مفاتيح التوقف

• قطع الاتصال

• محولات الطاقة

حصلت شركتنا على:

• شهادة نظام إدارة الجودة ISO9001

• شهادة نظام الإدارة البيئية ISO14001

• شهادة نظام إدارة الصحة والسلامة المهنية ISO45001

لقد شاركنا في العديد من المشاريع واسعة النطاق بما في ذلك:

• مشاريع طاقة الرياح البحرية

• محطات الطاقة الكهروضوئية

• أنظمة إمدادات الطاقة للسكك الحديدية

• محطات فرعية جهد 110 كيلو فولت

• مشاريع الطاقة التعدينية الدولية

• مشاريع البنية التحتية للطاقة الكهرومائية

تساعدنا هذه التطبيقات الهندسية الحقيقية بشكل مستمر على تحسين موثوقية المنتج والقدرة على التكيف الميداني.
