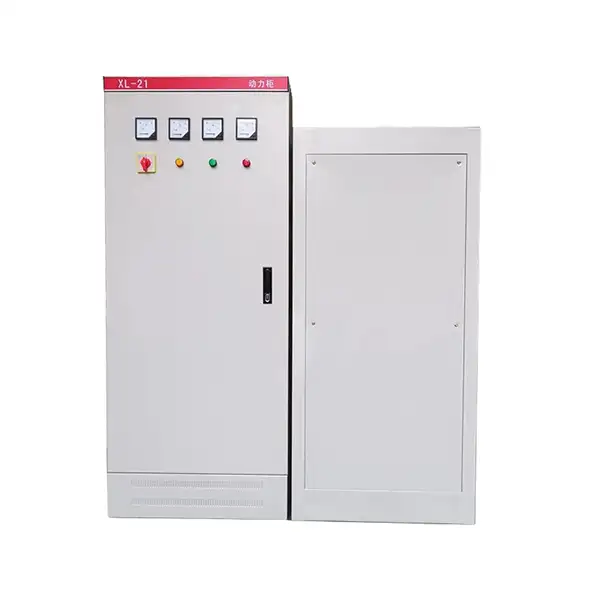

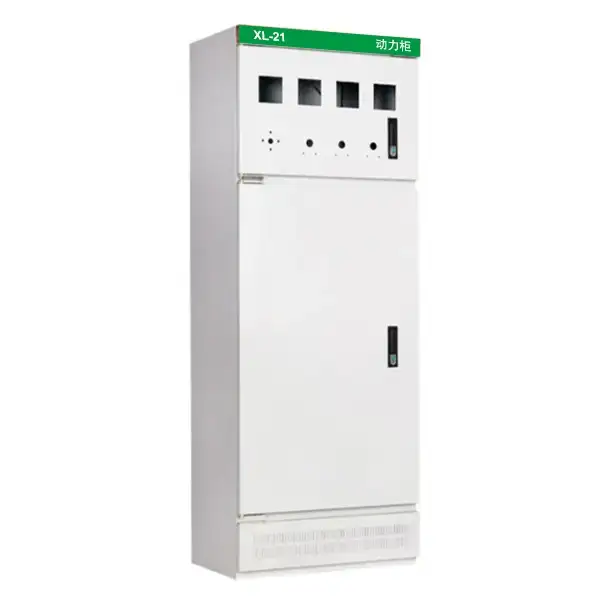

XL-21 مركز التحكم في المحركات ذات الجهد المنخفض LV Switchgear

Cotenele هي شركة مصنعة لمجموعة المفاتيح الكهربائية ذات الجهد المنخفض لمركز التحكم في المحرك XL-21، وتعد مجموعة المفاتيح الكهربائية ذات الجهد المنخفض XL-21 واحدة من أقدم مجموعات المفاتيح الكهربائية لتوزيع الطاقة وأكثرها استخدامًا في الصين. والغرض الرئيسي منه هو توزيع الطاقة الكهربائية على معدات الاستخدام النهائي داخل أنظمة الطاقة التي تعمل بتردد 50 هرتز والجهد المقدر 380 فولت (أو 400 فولت/500 فولت/660 فولت)، مع توفير التحكم في المعدات وحماية الدوائر. وهو متوافق مع أنظمة التأريض المختلفة، بما في ذلك ثلاثة أسلاك ثلاثية الطور، وثلاثة أسلاك رباعية الطور، وخمسة أسلاك ثلاثية الطور (على سبيل المثال، TN-C، TT).

تتميز مجموعة المفاتيح الكهربائية ذات الجهد المنخفض XL-21 بمزايا الجودة الموثوقة، التركيب المرن، وسهولة الصيانة، وتتوافق مع المعايير الوطنية والدولية ذات الصلة مثل GB/T 7251، IEC 60439، CCC، إلخ. لقد حصلت Cotenele على شهادة إدارة الجودة ISO9001.

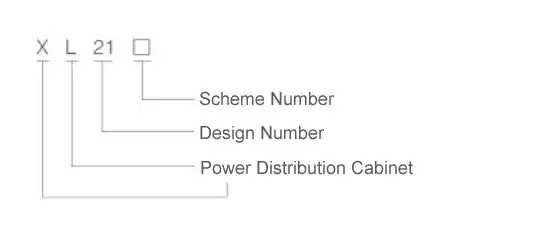

النموذج والمعاني

المعلمات التقنية الرئيسية

ما هي خصائص هيكل المنتج للمفاتيح الكهربائية XL-21؟

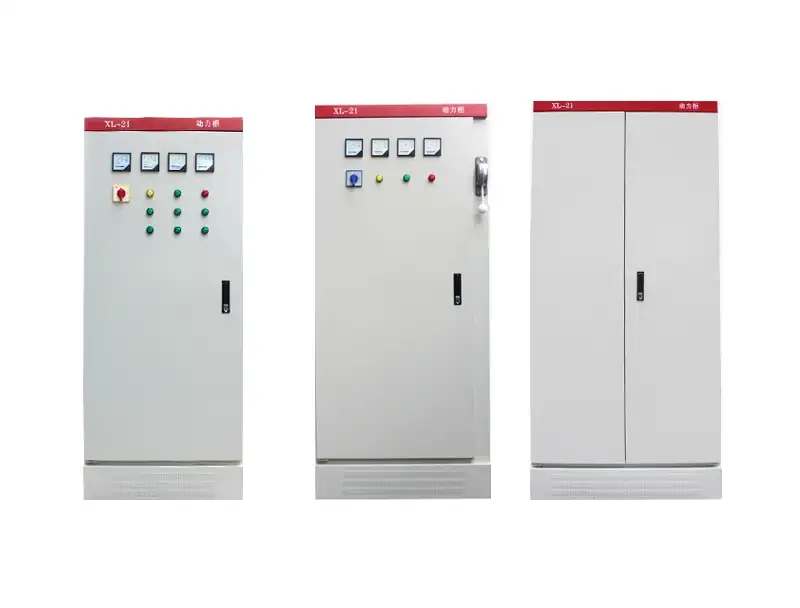

1. الضميمة:تتكيف حافظة المفاتيح الكهربائية ذات الجهد المنخفض XL-21 مع التصميم المغلق بالكامل، ويمكن أن يوفر هذا التصميم حماية فعالة ضد الغبار والأشياء الخارجية. درجة الحماية القياسية هي IP30، مع درجة أعلى متاحة عند الطلب. يحتوي الجهد المنخفض على نوعين من البناء: نوع التجميع (متعدد الاستخدامات) والنوع الملحوم (قوة عالية).

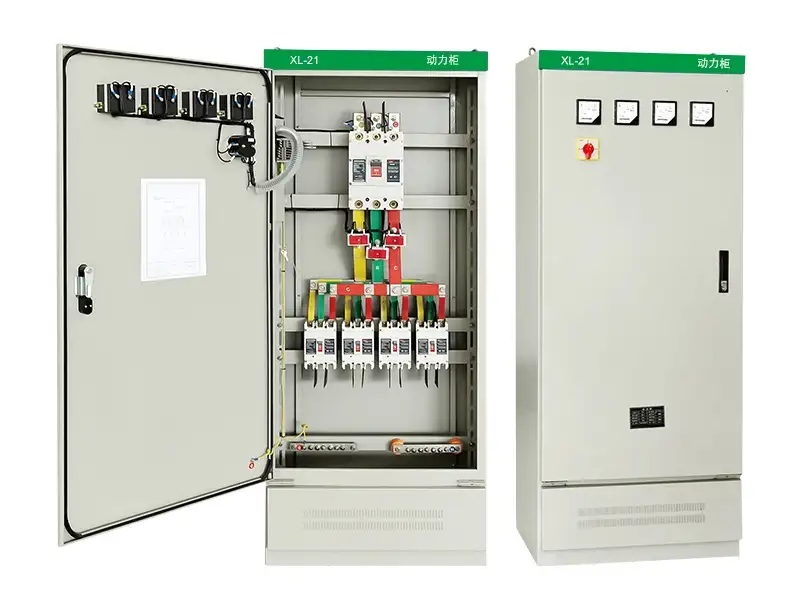

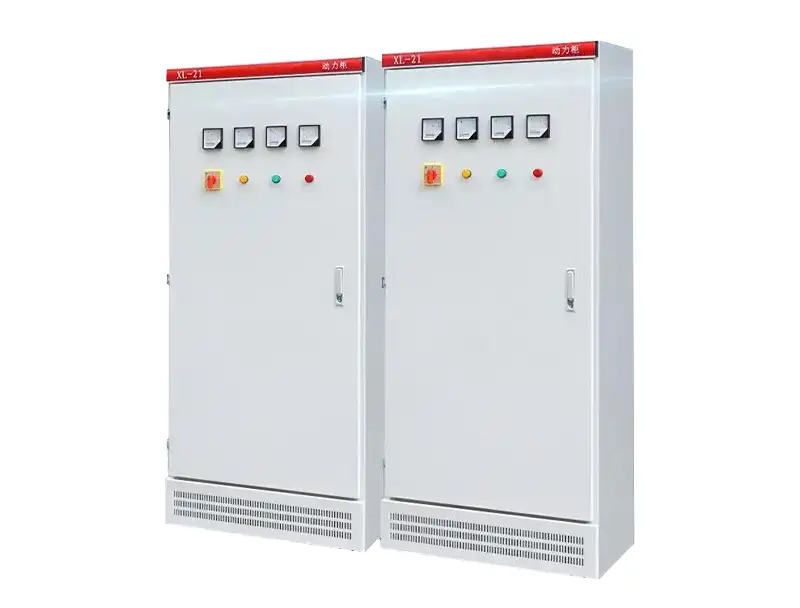

2. التركيب والصيانة:تم تصميم مجموعة المفاتيح الكهربائية ذات الجهد المنخفض XL-21 لمركز التحكم في المحرك للتركيب على الحائط وصيانة الجانب الأمامي، مما يوفر المساحة. عندما يكون الباب مفتوحًا، فإن جميع المكونات الداخلية تكون مكشوفة بالكامل، مما يجعل صيانتها الروتينية مريحة للغاية.

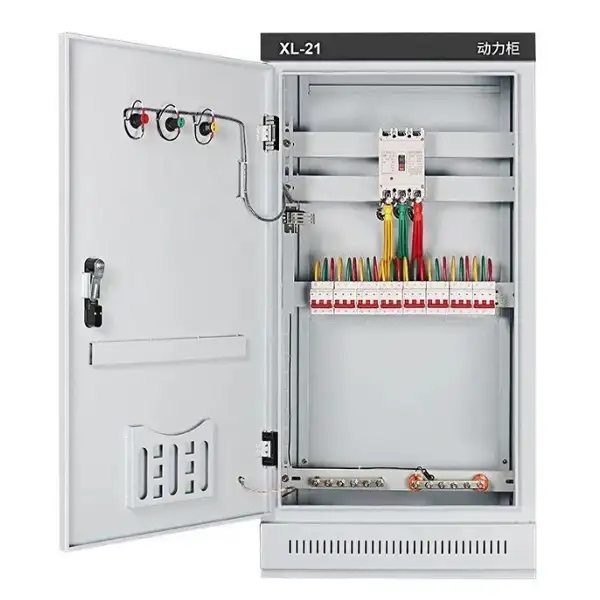

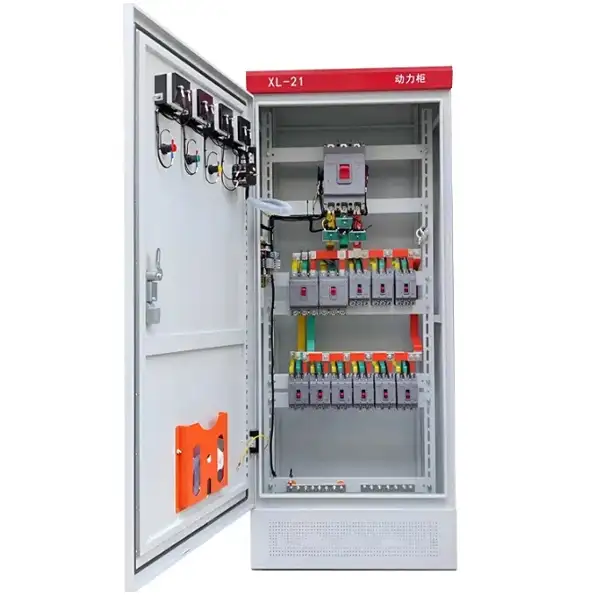

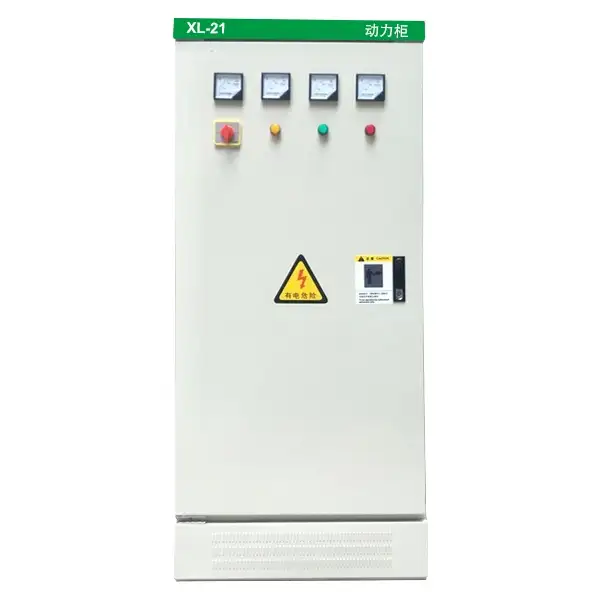

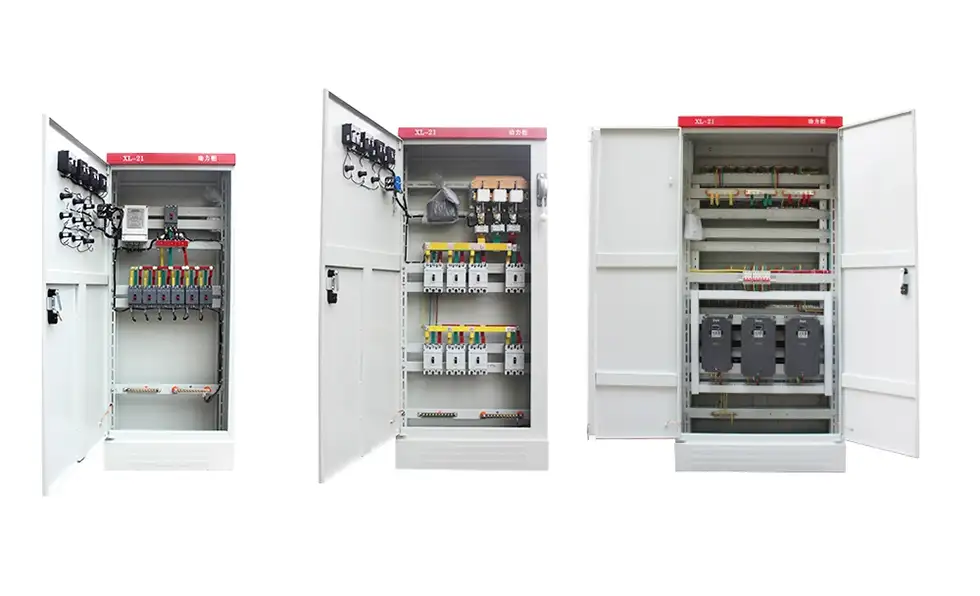

3. التخطيط الداخلي:تتكيف هذه اللوحة مع هيكل الشعاع أو اللوحة من أجل تخطيط مرن. يتم تثبيت عناصر التشغيل مثل أزرار الدفع وأضواء المؤشر والأدوات مثل الفولتميتر ومقياس التيار الكهربائي على الباب، بينما يقع مقبض تشغيل المفتاح الرئيسي على الجانب الأمامي الأيمن من الخزانة لسهولة الوصول إليها.

4. المواد والانتهاء:يتكون غلاف مجموعة المفاتيح الكهربائية ذات الجهد المنخفض من صفائح فولاذية مدلفنة على البارد عالية الجودة بسماكة لا تقل عن 1.5 مم، ومثنية وملحومة للحصول على قوة عالية. يتم معالجة السطح بطبقة مسحوق إلكتروستاتيكية لمقاومة ممتازة للتآكل. يمكن فتح الباب بزاوية لا تقل عن 120 درجة لسهولة الوصول إليه. تم تجهيز كل من العلبة والباب بمسامير أرضية لضمان التأريض الآمن والموثوق.

الوظيفة الأساسية والمكونات للوحة الجهد المنخفض XL-21

1. الوظائف الأساسية

غالبًا ما يتم استخدام مجموعة المفاتيح الكهربائية ذات الجهد المنخفض XL-21 لمركز التحكم في المحرك لتوفير مصدر طاقة موثوق للمعدات المتصلة، والتي تستخدم للتحكم الدقيق في بدء/إيقاف المحركات والأحمال الأخرى. كما أنه يدعم المراقبة التشغيلية في الوقت الحقيقي للمعلمات الرئيسية مثل التيار والجهد، وفي الوقت نفسه، يضمن وظائف حماية الدائرة الشاملة للتعامل مع الأخطاء مثل الحمل الزائد والدوائر القصيرة والتسرب.

2. المكونات النموذجية

تشتمل لوحة الجهد المنخفض XL-21 عادةً على العديد من المكونات الأساسية أدناه، مثل قواطع الدائرة المقولبة (MCCBs)، وقواطع الدائرة الهوائية (ACBs)، وقواطع دائرة التيار المتبقي (RCCBs)، وما إلى ذلك. المفتاح الرئيسي أو المفتاح الوارد، على سبيل المثال قاطع الدائرة الكهربية المقولب CM1-400L، يتحكم في مصدر الطاقة الوارد للوحة التوزيع بأكملها ويقع عادةً في الطرف الوارد من الدائرة الرئيسية. المفاتيح الفرعية أو المفاتيح الصادرة، مثل قاطع الدائرة أو الموصلات CM1-100L، المسؤولة عن إدارة الدوائر الفرعية المستقلة مثل المحركات أو الإضاءة.

عادةً ما يتم دمج أجهزة الحماية في وحدات فصل قاطع الدائرة، مما يوفر حماية من الحمل الزائد وقصر الدائرة، مع ملحقات حماية التيار المتبقي الاختيارية. تتيح أجهزة التحكم التشغيل المحلي أو عن بعد لملفات قواطع التيار المتردد لبدء أو إيقاف المعدات عالية الطاقة. وأخيرًا، تشكل المؤشرات والمشغلات المختلفة بما في ذلك الفولتميتر والأميتر وأضواء المؤشر وأزرار الدفع، جنبًا إلى جنب مع المكونات المثبتة على الخزانة، واجهة تحكم وعرض كاملة.

ظروف التشغيل وبيئة التثبيت

لضمان التشغيل المستقر على المدى الطويل، يجب استيفاء الشروط البيئية التالية:

1. الارتفاع:بشكل عام ≥2000 م؛ معاملة خاصة مطلوبة للارتفاعات العالية.

2. درجة الحرارة المحيطة:-10 درجة مئوية إلى +40 درجة مئوية، بمتوسط ​​24 ساعة ≥+35 درجة مئوية.

3. الرطوبة النسبية :≥50% عند +40 درجة مئوية؛ ما يصل إلى 90% عند +20 درجة مئوية - يجب منع التكثيف.

4. الميل المتصاعد:≥5° من الوضع العمودي لضمان الثبات.

5. الظروف البيئية:لا يوجد اهتزاز أو صدمة شديدة؛ لا توجد غازات أكالة أو متفجرة. لا يوجد غبار موصل.

6. التخزين والنقل:قبل التثبيت، قم بتخزينه في مكان جاف ونظيف لتجنب الرطوبة. يجب توفير قنوات الأساس ومسامير التثبيت من قبل المستخدم.

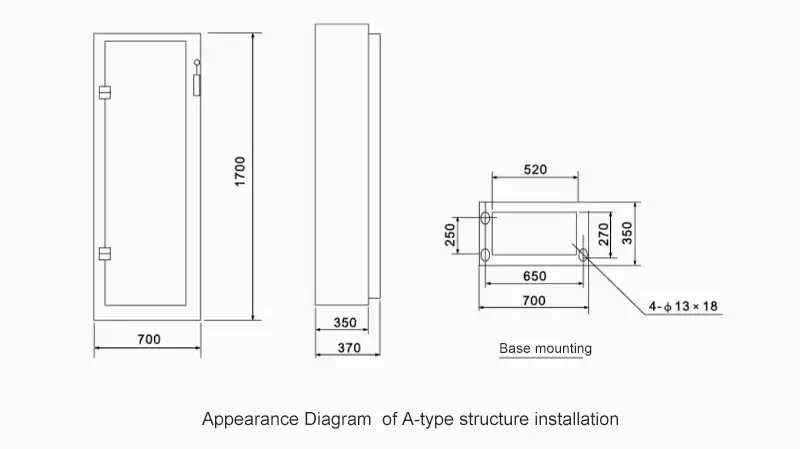

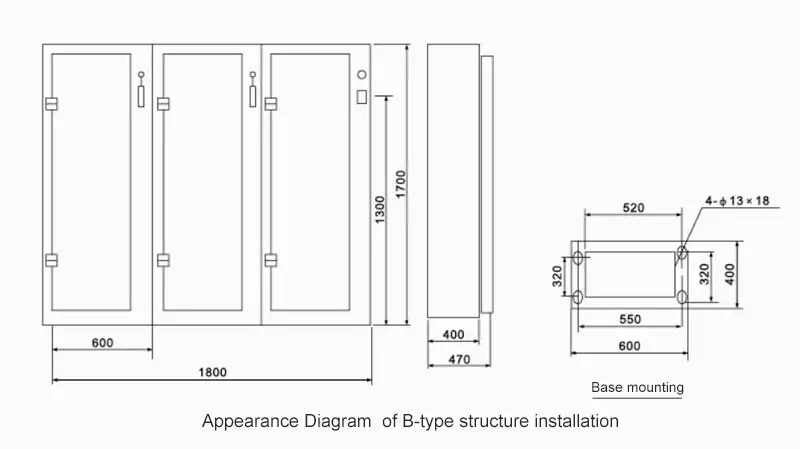

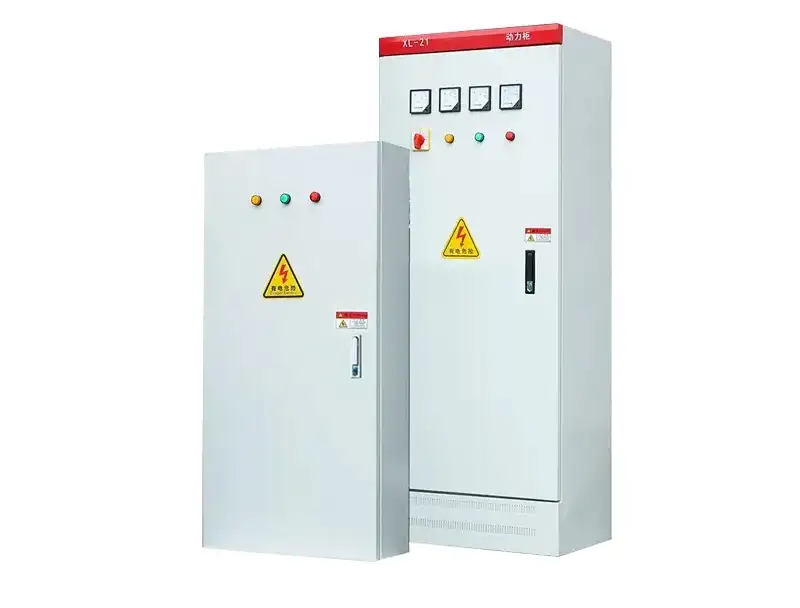

مخطط تعليمات المظهر والتركيب

التشغيل والصيانة والتفتيش

قبل وضع خزانة توزيع الطاقة في الخدمة بعد التركيب أو الإصلاح، يجب إجراء عمليات الفحص والاختبارات التالية (يجب تحديد عمليات الفحص والاختبارات بعد الإصلاح بناءً على طبيعة الإصلاح):

1. تحقق مما إذا كانت المعدات الكهربائية والأسلاك الثانوية المثبتة داخل خزانة توزيع الطاقة متوافقة مع متطلبات الرسم.

2. تحقق مما إذا كان مفتاح السكين ومفتاح الهواء المستخدم للتشغيل مرنين وخاليين من التشويش.

3. تحقق مما إذا كانت المعدات الكهربائية تتمتع باتصال جيد وتلبي متطلبات التشغيل للمعدات نفسها.

4. تحقق مما إذا كان هناك أي أجسام غريبة داخل خزانة توزيع الطاقة وما إذا كانت أي براغي ربط في الأجزاء المختلفة مفكوكة.
