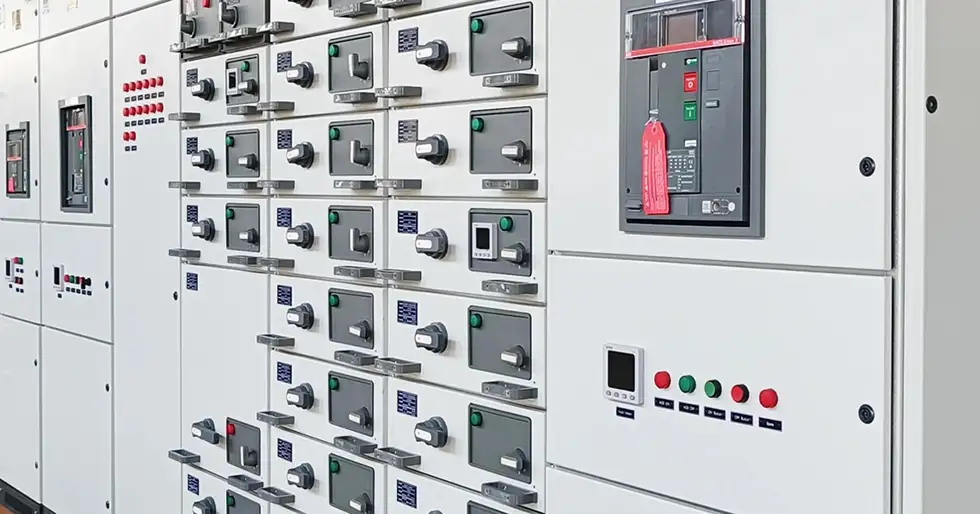

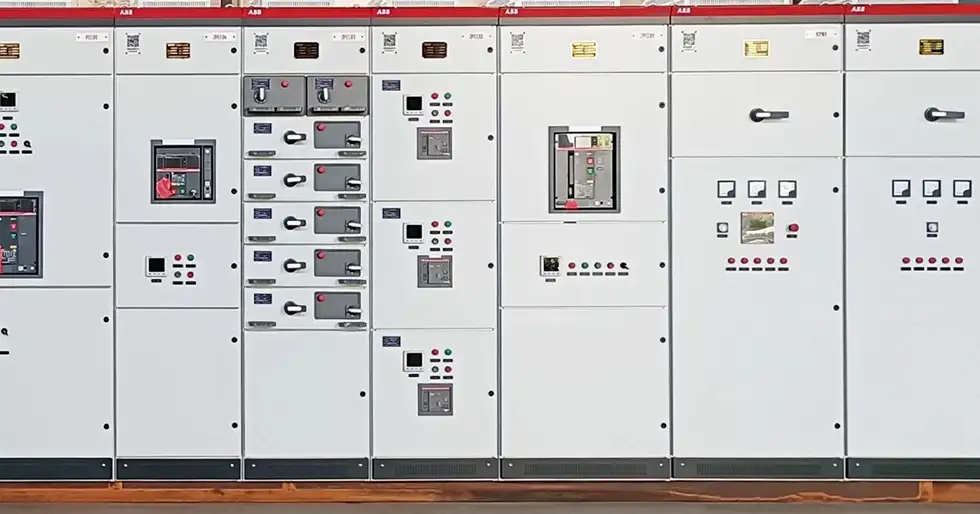

مجموعة المفاتيح الكهربائية ذات الجهد المنخفض القابلة للسحب من MNS

المعلمات التقنية الرئيسية

ما هو هيكل المفاتيح الكهربائية MNS？

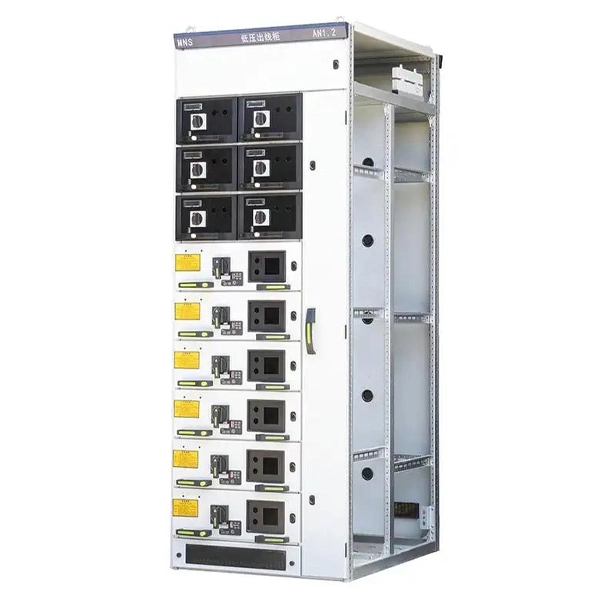

ينقسم هيكل خزانة مجموعة المفاتيح الكهربائية ذات الجهد المنخفض MNS بشكل واضح إلى عدة أقسام مستقلة، وهذا يمكن أن يضمن عزل الأخطاء والسلامة التشغيلية:

إطار الخزانة:يتكون الهيكل الأساسي لخزانة المفاتيح الكهربائية MNS من مقاطع جانبية على شكل C مجمعة معًا. يتم تصنيع المقاطع الجانبية على شكل C عن طريق ثني الألواح الفولاذية مع E = 25 مم كفتحة تركيب معيارية. يتم معالجة جميع رفوف الخزانات والأقسام الداخلية بالتنقية المجلفنة. يتم طلاء ألواح الأبواب والألواح الجانبية المحيطة بالرش الكهروستاتيكي عالي الجهد. يتميز إطار الخزانة هذا بميزات القوة والمرونة العالية.

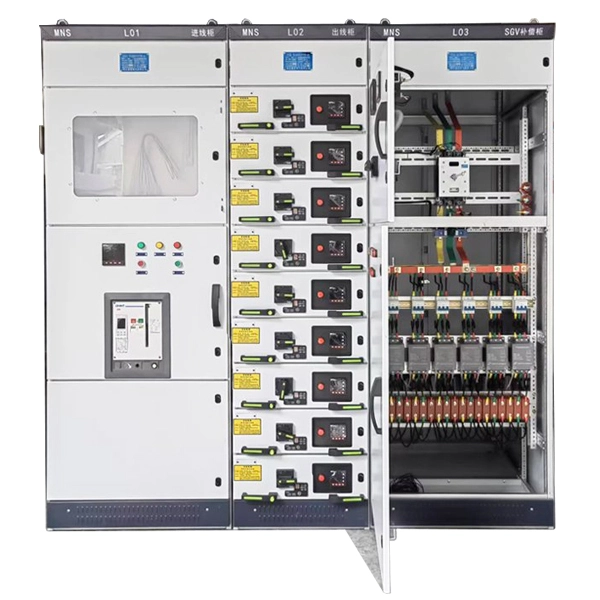

المقصورات الوظيفية:

1. مقصورة بسبار الأفقية:تقع في الجزء الخلفي من الخزانة، وهي القناة الرئيسية لجمع الطاقة وتوزيعها.

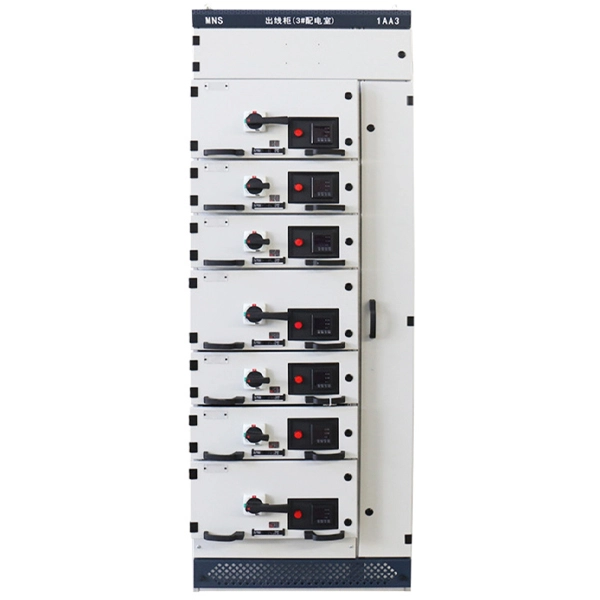

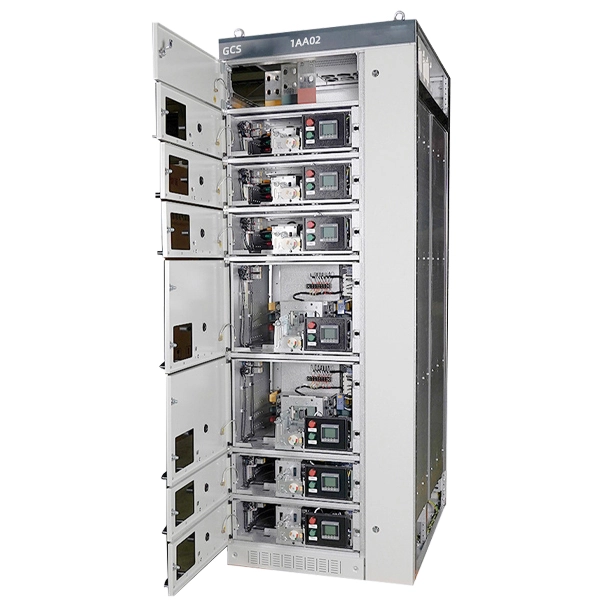

2. مقصورة الوحدة الوظيفية:تقع في الجزء الأمامي من الخزانة، وتحتوي على وحدات أدراج، كل منها عبارة عن وحدة وظيفية مستقلة.

3. مقصورة الكابل:يقع في الجزء الأمامي الأيمن أو السفلي من الخزانة، ويستخدم لتوصيل الكابلات الواردة والصادرة.

خصائص ومزايا المنتج:

1. النمطية والمرونة:تعتمد ارتفاعات وحدة الأدراج الخاصة بمجموعة المفاتيح الكهربائية ذات الجهد المنخفض القابلة للسحب MNS على أبعاد معيارية (على سبيل المثال، 8E/4، 8E/2، 8E، 16E، 24E)، ويمكن أن تكون تكوينًا مرنًا. يمكن للخزانة الواحدة أن تستوعب ما يصل إلى 36 دائرة (تشغيل من جانب واحد).

2. تصميم درج ثلاثي المواضع:يحتوي كل درج على ثلاثة أوضاع: "متصل"، و"اختبار"، و"غير متصل".

متصل:الدوائر الرئيسية والمساعدة متصلة ببعضها البعض؛ المعدات تعمل بشكل طبيعي.

امتحان:تم فصل الدائرة الرئيسية، وتم توصيل الدائرة المساعدة فقط - مما يسمح باختبار دائرة التحكم دون إلغاء تنشيط الدائرة الرئيسية.

غير متصل:يتم فصل كل من الدوائر الرئيسية والمساعدة؛ يمكن سحب الدرج بالكامل للصيانة أو الاستبدال.

3. السلامة والموثوقية العالية:

التعشيق الميكانيكي:يتشابك مقبض تشغيل الدرج لمجموعة المفاتيح الكهربائية MNS مع قاطع الدائرة الداخلية، مما يضمن إمكانية تحريك الدرج فقط عندما يكون القاطع مفتوحًا، وهذا يمكن أن يمنع التشغيل تحت الحمل.

4. العزلة الجسدية:يتم فصل حجرات المفاتيح الكهربائية بألواح فولاذية أو حواجز بلاستيكية عالية القوة مثبطة للهب، والتي يمكن أن تحد بشكل فعال من انتشار الأعطال.

نظام بسبار قوي:تم تصميم قضيب التوصيل الأفقي لمجموعة المفاتيح الكهربائية MNS خصيصًا لتحمل تيارات الدائرة القصيرة التي تصل إلى 100 كيلو أمبير/1 ثانية، مع استقرار ديناميكي وحراري ممتاز.

القدرة الذكية:يمكن لمجموعة المفاتيح الكهربائية هذه دمج العدادات الذكية ووحدات الاتصال (على سبيل المثال، Modbus، Profibus) للمراقبة عن بعد، وقياس المعلمات (التيار، والجهد، وعامل الطاقة، وما إلى ذلك)، والإنذار المبكر بالأخطاء.

5. سهولة التركيب والصيانة:تعمل أدراج مجموعة المفاتيح الكهربائية MNs على أدلة دوارة لتوفير مقاومة سحب منخفضة، ويمكن تشغيلها من قبل شخص واحد. توفر حجرة الكابل مساحة واسعة وتدعم الاتصال الأمامي أو الخلفي، مما يسهل الصيانة.

اعتبارات الاختيار والاستخدام

1. مطابقة المعلمات التقنية:تحديد التيار المقنن على أساس إجمالي طاقة الحمل وعامل التنوع؛ حدد أجهزة التبديل ذات قدرة القطع المناسبة وفقًا لقدرة الدائرة القصيرة للشبكة.

2. وظيفة وتكوين الدائرة:وضح ما إذا كان التطبيق عبارة عن مركز طاقة (PC) أو مركز تحكم في المحرك (MCC)، ثم حدد نوع وحجم الدرج المناسب.

3. القدرة على التكيف البيئي:اختر تصنيف الحماية المناسب (على سبيل المثال، IP30، IP40، IP54) استنادًا إلى بيئة التثبيت (على سبيل المثال، غرفة كهربائية نظيفة وجافة مقابل ورشة صناعية رطبة ومتربة).

4. تكوين وحدة الأدراج:

1/4 وحدة:للدوائر ذات السعة الصغيرة وعالية الكثافة مثل الإضاءة ومعدات الطاقة الصغيرة.

1/2 وحدة:مناسب للدوائر ذات السعة المتوسطة، على سبيل المثال، التحكم في المروحة والمضخة.

1 وحدة وما فوق:يستخدم للمعدات عالية الطاقة أو الدوائر الرئيسية مثل الدوائر الواردة والحافلة.

نقاط التثبيت والصيانة

1. بيئة التثبيت:يجب تركيب مجموعة المفاتيح الكهربائية ذات الجهد المنخفض القابلة للسحب من MNS في الداخل دون غازات متفجرة أو قابلة للتآكل أو غبار. يجب أن يكون الأساس مستويًا، مع التحكم في خطأ مستوى قناة الفولاذ في حدود 1/1000.

2. إجراءات التثبيت:اتبع الخطوات: "التحضير ← تحديد الموقع ← التوصيل ← التشغيل". بعد توصيل قضيب التوصيل الرئيسي، تحتاج إلى اختبارات مقاومة العزل وفحوصات أخرى للتأكد من صحتها قبل التنشيط.

3. التشغيل والصيانة:يجب أن يتم تنفيذ جميع أعمال التشغيل والصيانة بواسطة عامل كهربائي محترف ومدرب. في الصيانة اليومية، من الضروري التحقق بانتظام مما إذا كانت منطقة تلامس قابس الدرج محمومة، والتحقق مما إذا كان جهاز التعشيق الميكانيكي يعمل بشكل صحيح، وتنظيف تراكم الغبار داخل اللوحة.

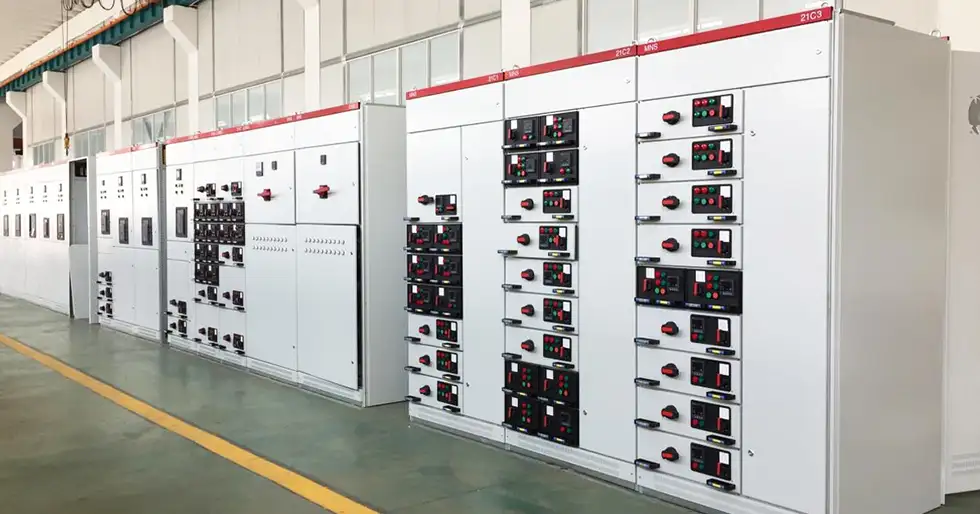

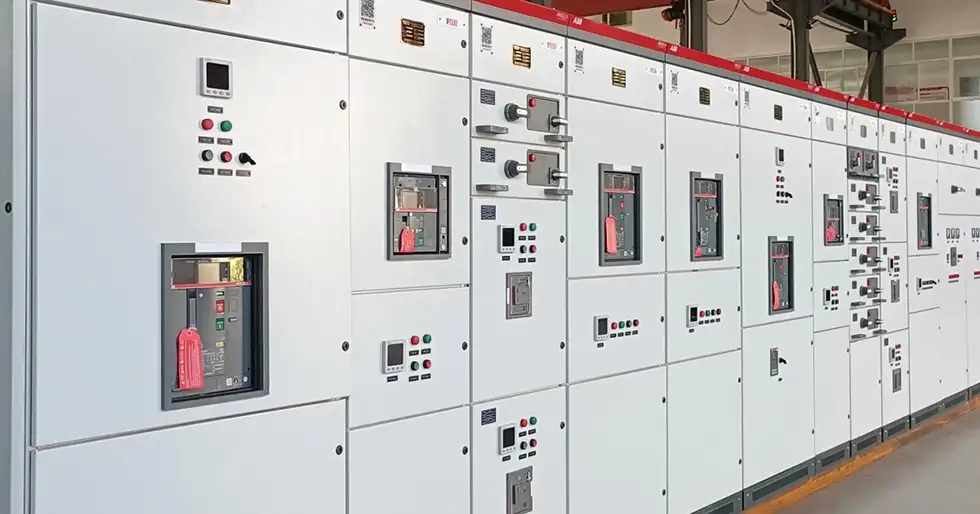

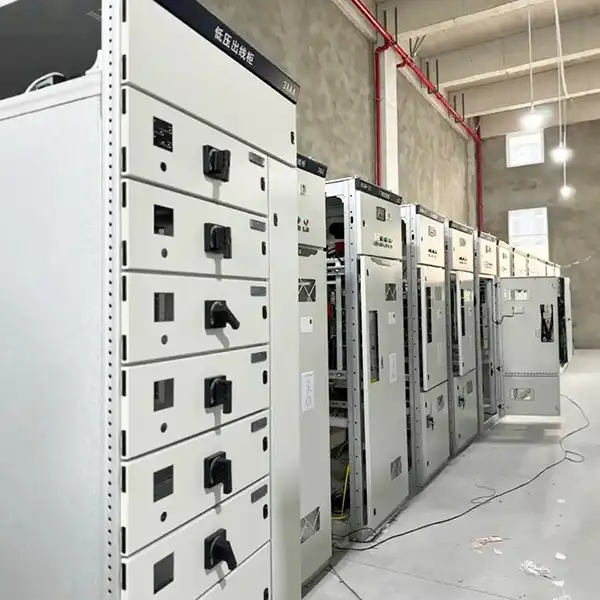

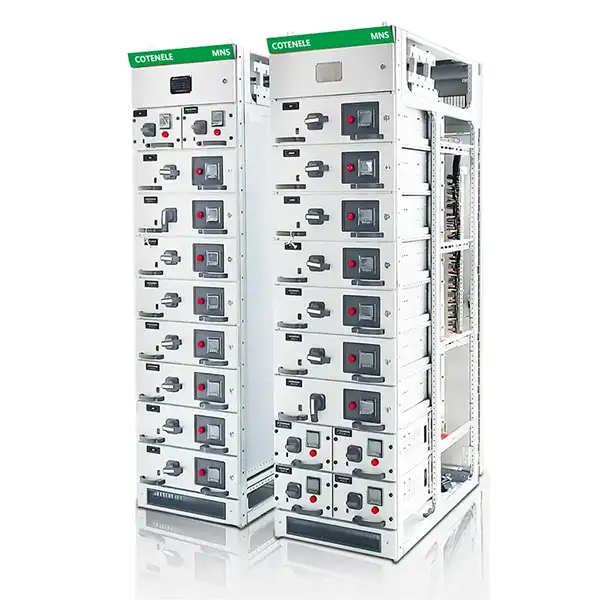

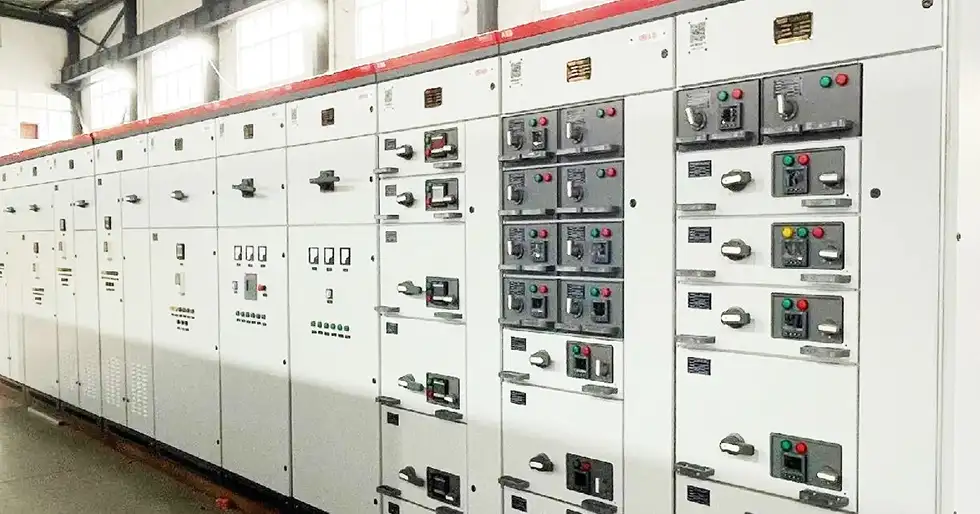

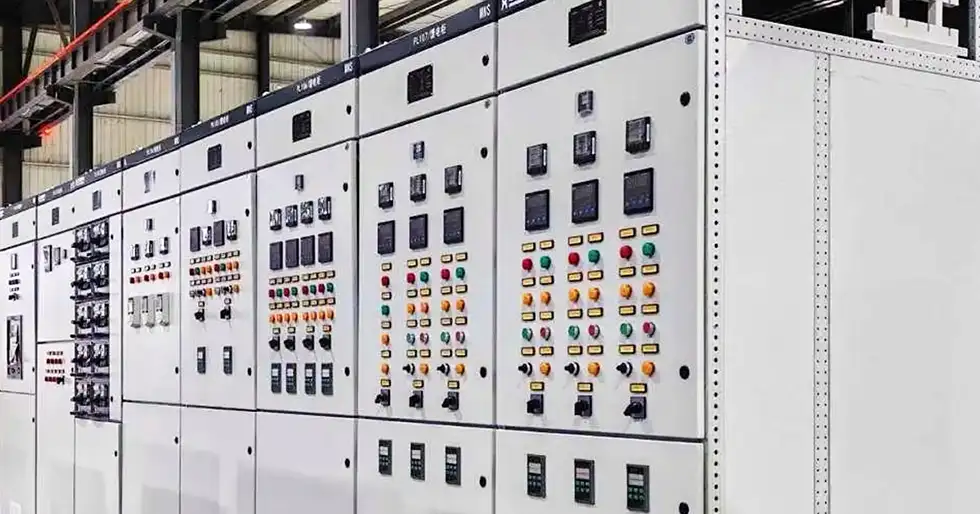

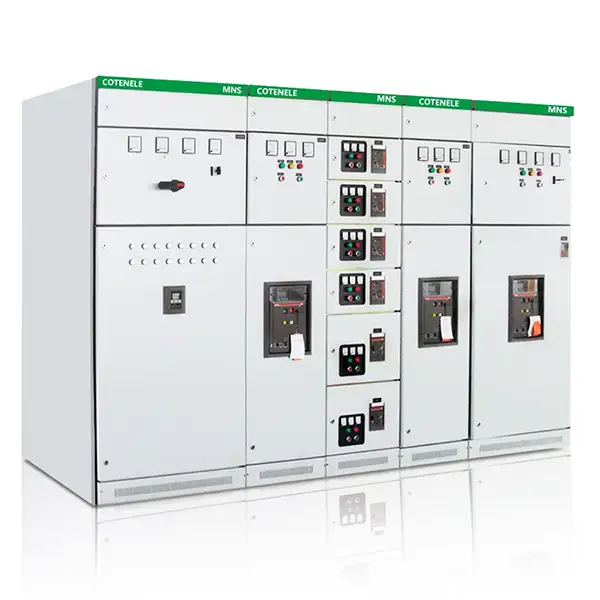

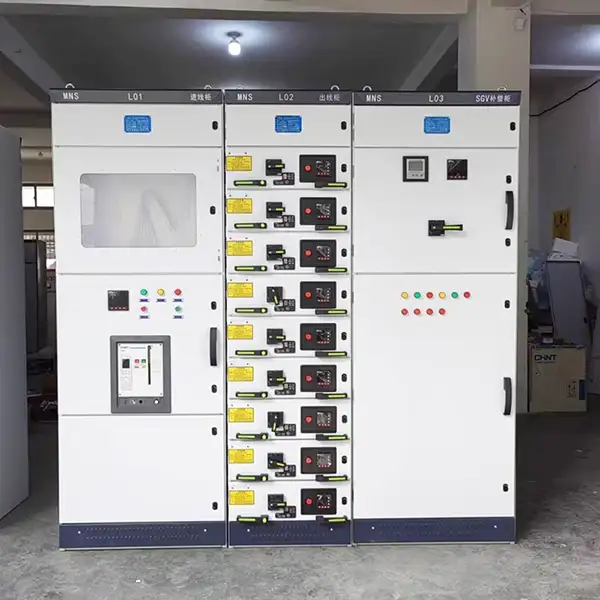

تظهر المنتجات
