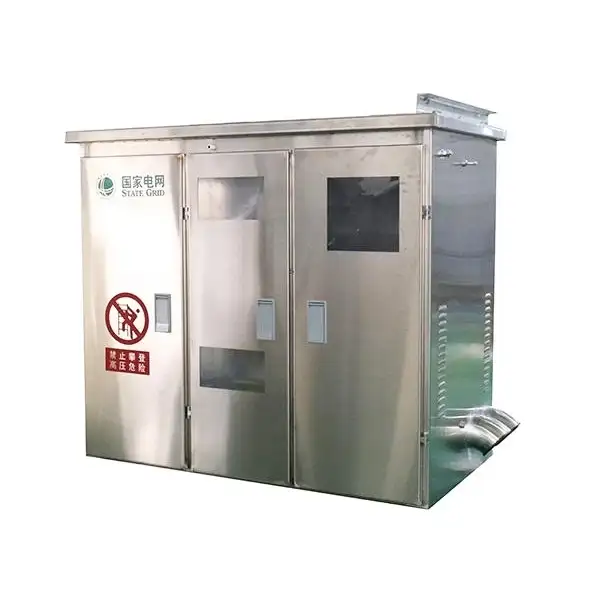

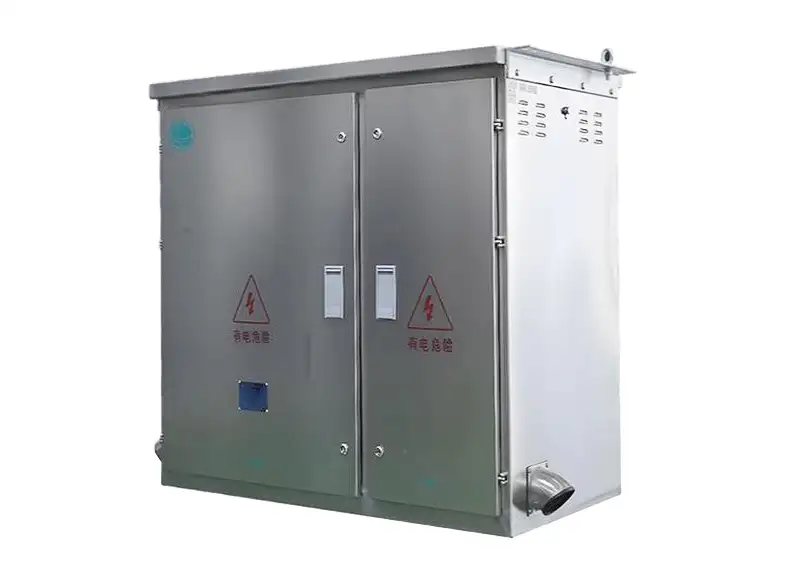

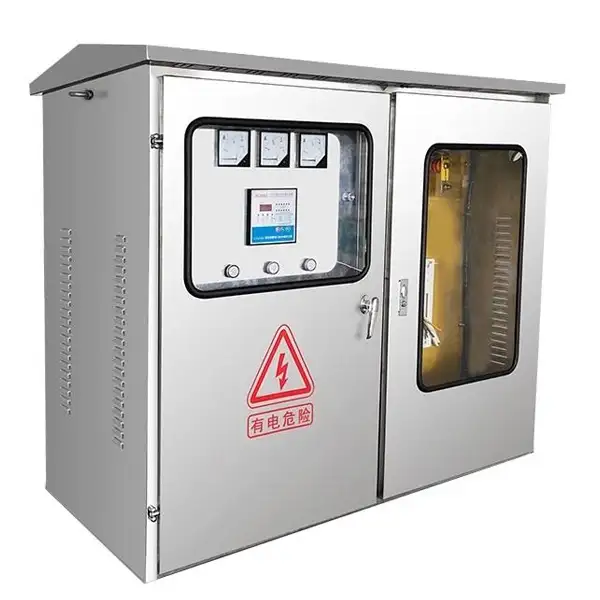

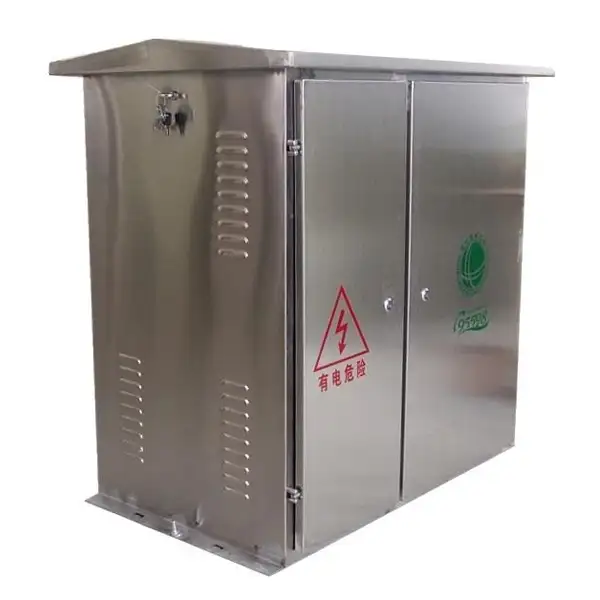

صندوق توزيع الجهد المنخفض JP LV Switchgear

يجمع صندوق توزيع الجهد المنخفض Cotenel JP LV Switchgear بين وظائف متعددة مثل توزيع الطاقة والتحكم والحماية وتعويض الطاقة التفاعلية وقياس الطاقة، مع وحدة حماية اختيارية من التسرب متاحة عند الطلب. يتم تصنيع صندوق التوزيع المتكامل ذو الجهد المنخفض من سلسلة JP من الفولاذ المقاوم للصدأ 201 أو 304 عالي الجودة مع تشطيب مطلي بمسحوق إلكتروستاتيكي، ويقاوم صندوق التوزيع هذا العوامل الجوية ويقلل الوهج البصري، في حين أن لوحة الباب الرغوية ثابتة ومتينة، ويمكن أن تحافظ على شكلها دون تغيير لفترة طويلة. تعمل الأقفال المجهزة بصندوق توزيع الجهد المنخفض من سلسلة JP على تعزيز الأمان ضد التلاعب، كما تعمل حلقات الرفع القياسية المثبتة على الجانب على تبسيط عملية التثبيت والتعامل في الموقع. صندوق التوزيع ذو الجهد المنخفض هذا مناسب جدًا لأنظمة التيار المتردد 50 هرتز مع الفولتية المقدرة أقل من 0.4 كيلو فولت، ويتوافق مع معايير GB7251.1‑1997 وISO9001. يتميز صندوق التوزيع منخفض الجهد JP بمساحة مدمجة، وسهل التركيب، وتكاليف صيانة منخفضة، مما يجعله مثاليًا للبيئات الخارجية أو الريفية التي تتطلب مستويات حماية عالية وأداء موثوقًا على المدى الطويل. إنه خيار مثالي لشبكات التوزيع الحديثة ذات الجهد المنخفض.

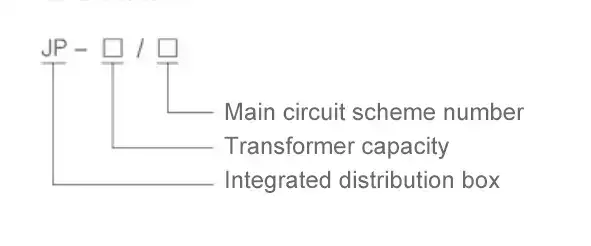

النموذج والمعاني

المعلمات التقنية الرئيسية

ظروف العمل

1. درجة الحرارة البيئية:-25 درجة مئوية+40 درجة مئوية؛

2. الرطوبة النسبية للهواء :المعدل اليومي لا يتجاوز 90%، المعدل الشهري لا يتجاوز 90%

3. الارتفاع:لا تتجاوز 2000 م؛

4. قم بالتركيب في مكان خالٍ من الاهتزازات والصدمات الشديدة، وبدون غازات مسببة للتآكل.

ما هو صندوق توزيع الجهد المنخفض JP Switchgear؟

جوهر صندوق التوزيع المتكامل ذو الجهد المنخفض من سلسلة JP هو "التكامل" الهيكلي، الذي يدمج جميع الوحدات الوظيفية المطلوبة لمنطقة توزيع الطاقة بأكملها في غلاف قوي، بما في ذلك:

1. توزيع الطاقة:يمكن لصندوق توزيع الجهد المنخفض JP توزيع مخرجات الطاقة الكهربائية بشكل آمن وموثوق عن طريق المحولات إلى دوائر فرعية مختلفة؛

2. قياس الطاقة:يمكن لصناديق التوزيع ذات الجهد المنخفض JP قياس استهلاك الطاقة بدقة من خلال غرف القياس المدمجة ومحولات التيار، وعادةً ما يكون لها وظائف مقاومة للتلاعب؛

3. وظيفة الحماية:يمكن لصندوق التوزيع JP هذا أن يوفر الحماية من الحمل الزائد، والدائرة القصيرة، والتسرب، والجهد الزائد، والجهد المنخفض، وفقدان الطور، والحماية من زيادة التيار لضمان السلامة الكهربائية؛ والتحكم وتعويض الطاقة التفاعلية.

4. تعويض الطاقة التفاعلية:تعد وظيفة تعويض الطاقة التفاعلية لصندوق التوزيع المتكامل ذو الجهد المنخفض من سلسلة JP إحدى المزايا الأساسية لخزانات JP، حيث يمكنها تبديل مجموعات المكثفات تلقائيًا وفقًا لحمل الشبكة للتعويض عن الطاقة التفاعلية، مما يؤدي إلى تحسين عامل الطاقة بشكل كبير (يصل إلى 0.95)، وتقليل فقد الخط، وتحسين جودة الجهد.

5. الهيكل الداخلي وخصائصه

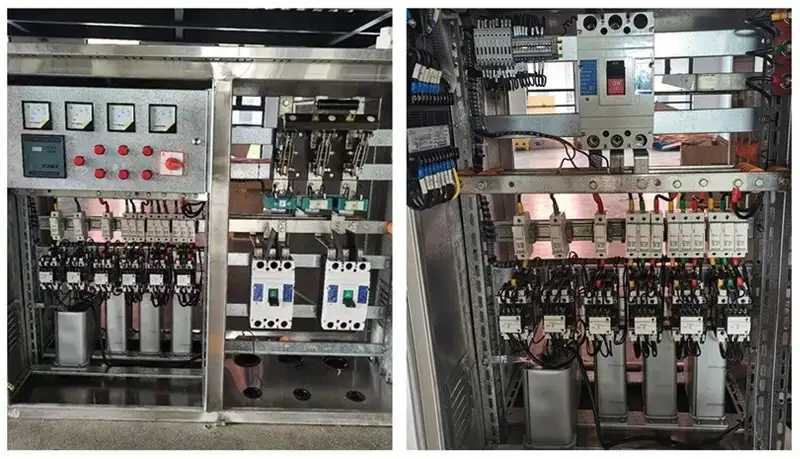

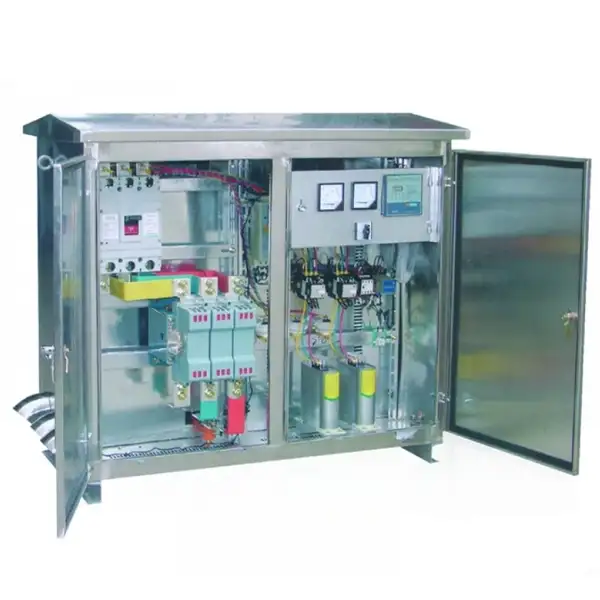

يتميز صندوق توزيع الجهد المنخفض JP بتقسيم وظيفي واضح، مقسم عادةً إلى حجرة القياس، وحجرة الخط الوارد، وحجرة تبديل التغذية، وحجرة تعويض الطاقة التفاعلية. ميزات الهيكل هذه تجعل التركيب والفحص والصيانة مريحة للغاية. صندوق التوزيع JP مخصص للبيئات الخارجية، وعادةً ما يكون غلافه مصنوعًا من الفولاذ عالي الجودة أو الفولاذ المقاوم للصدأ، مع مستوى حماية مشترك IP44 (بعض الطرز يمكن أن يصل إلى IP65)، والذي يمكنه مقاومة مياه الأمطار والغبار والتداخل الكهرومغناطيسي بشكل فعال. كما تأتي الخزانة مع انحناءات مقاومة للماء مخصصة لدخول الكابل وخروجه. على جبهة الذكاء، تعمل خزانات JP من الجيل الجديد بمثابة "الأعصاب الطرفية" للشبكة الذكية. وهي تدمج الوحدات الداخلية للحصول على البيانات، والاتصالات عن بعد (GPRS/الألياف الضوئية)، ومراقبة الحمل. تمكن هذه الوحدات مركز التحكم في الطاقة من إجراء القياس عن بعد، والتشوير عن بعد، والتحكم عن بعد، والضبط عن بعد (الوظائف "الأربع عن بعد")، مما يحقق إدارة الشبكة الذكية.

نطاق التطبيق النموذجي للوحات JP

1. تجديد الشبكة الريفية:تم تصميم خزانة JP في الأصل لبيئات الطاقة الريفية. على سبيل المثال، في مشروع تجديد الشبكة الريفية في مقاطعة شمالية، بعد استبدال المعدات القديمة بشكل موحد بخزائن JP جديدة، زاد عامل الطاقة في منطقة التوزيع من 0.75 إلى أكثر من 0.95، وانخفض متوسط ​​معدل فقدان الخط بمقدار 3 إلى 5 نقاط مئوية، وانخفض معدل حوادث الرحلات ذات الجهد المنخفض بأكثر من 60%، مما أدى إلى تحسين موثوقية إمدادات الطاقة وسلامتها بشكل كبير.

2. تجديد المجتمع الحضري القديم:بالنسبة لمرافق توزيع الطاقة القديمة في المدن التي تطغى عليها أحمال الكهرباء المتزايدة، فإن تحديثها بخزائن JP التي تدمج تعويض الطاقة التفاعلية ووظائف المراقبة الذكية يمكن أن يزيد من سعة إمداد الطاقة بحوالي 20% دون إضافة قدرة جديدة، مع حل مشكلات عدم استقرار الجهد بشكل فعال.

3. المنشآت الصناعية والتعدينية والمجمعات التجارية:في المصانع، وإنارة الشوارع، والمجتمعات السكنية، والأماكن المماثلة، لا تقوم خزانات JP بتوزيع الطاقة الأساسية فحسب، بل يمكن أيضًا لوظيفة تعويض الطاقة التفاعلية الخاصة بها توفير مبلغ كبير من رسوم الكهرباء الأساسية.

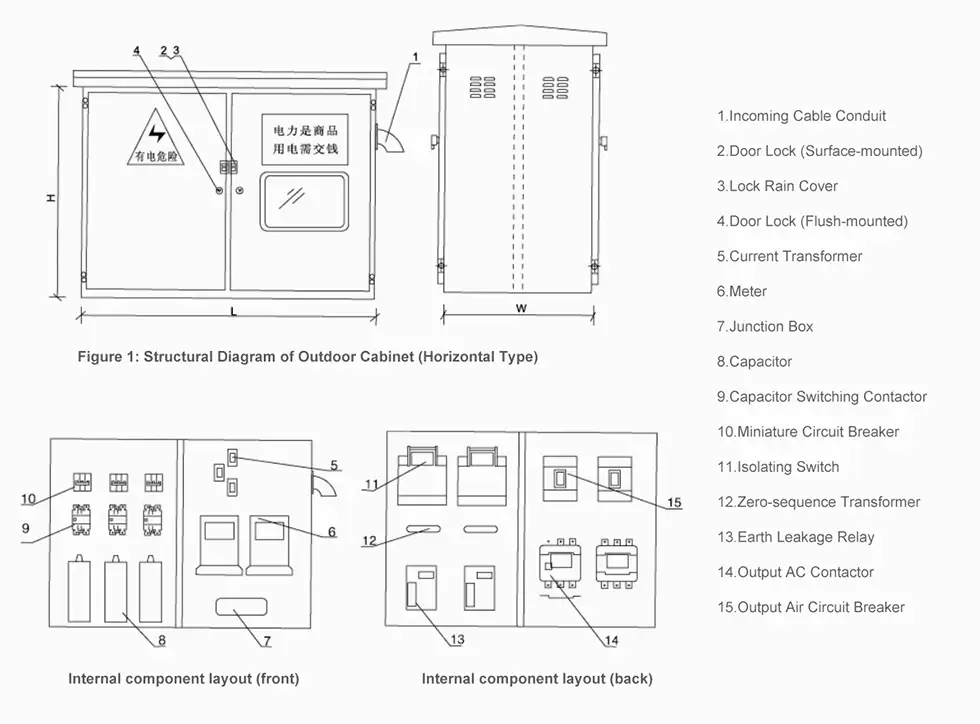

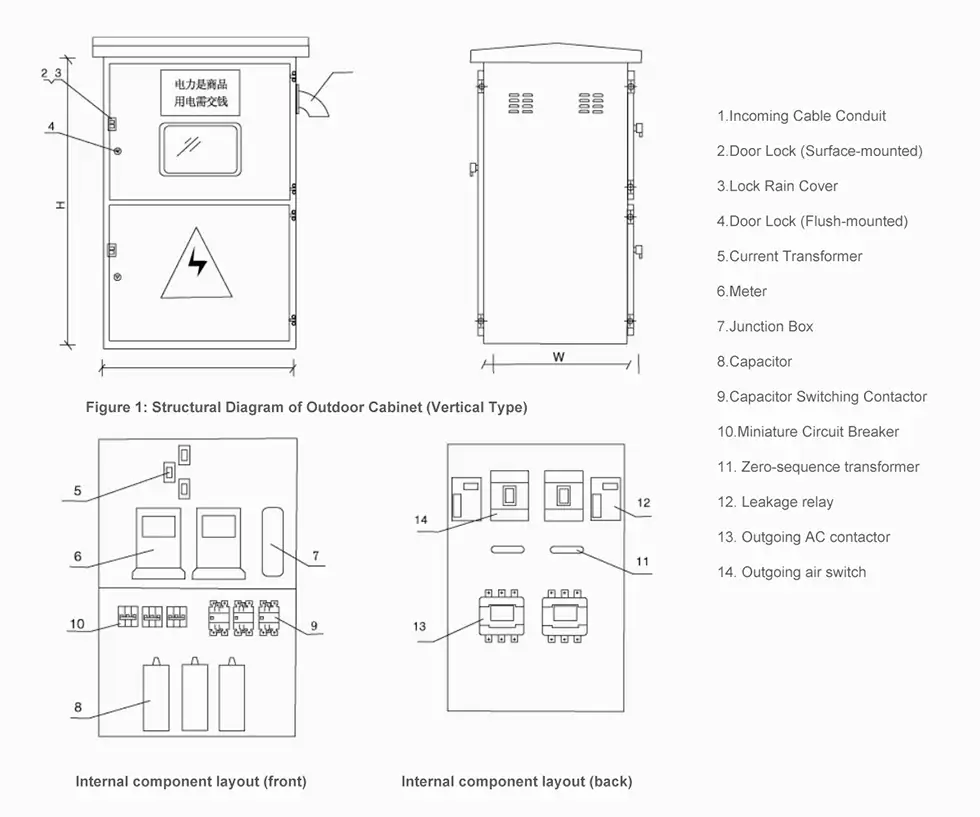

رسم تخطيطي لهيكل الصندوق وأبعاده

أبعاد الصندوق الأفقي

الأبعاد الخارجية للصندوق العمودي

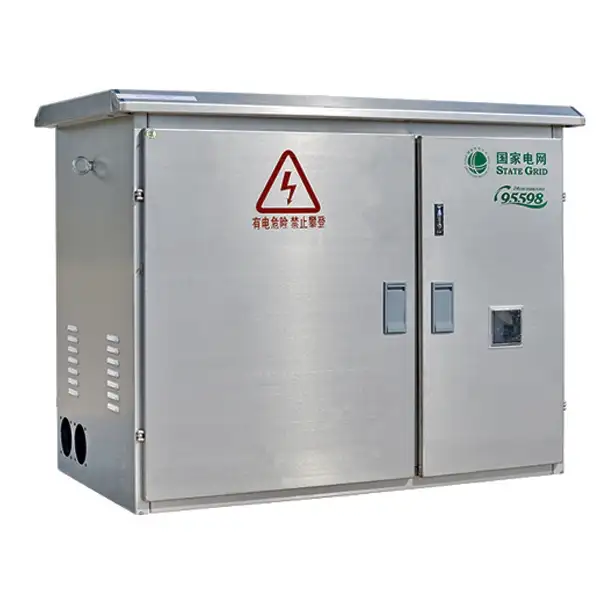

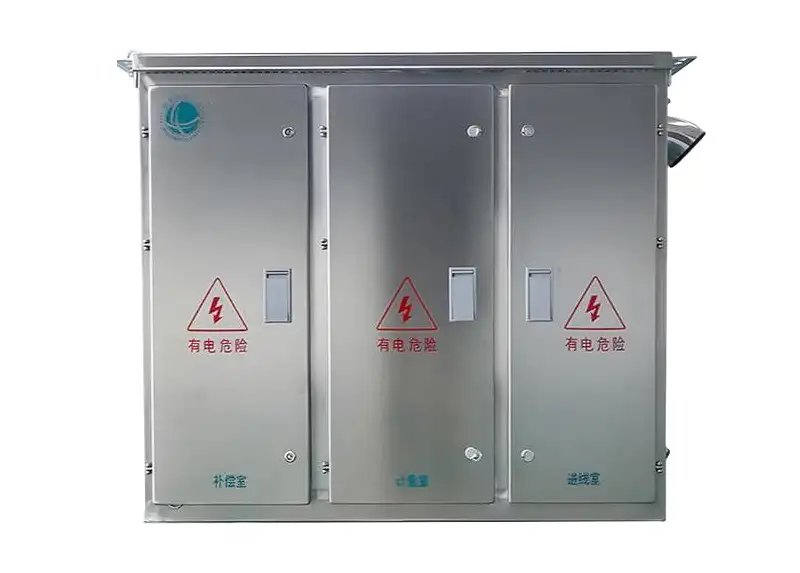

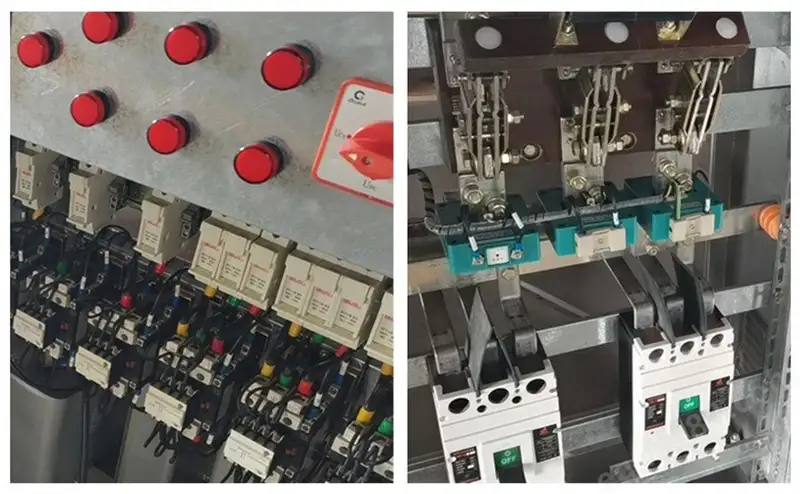

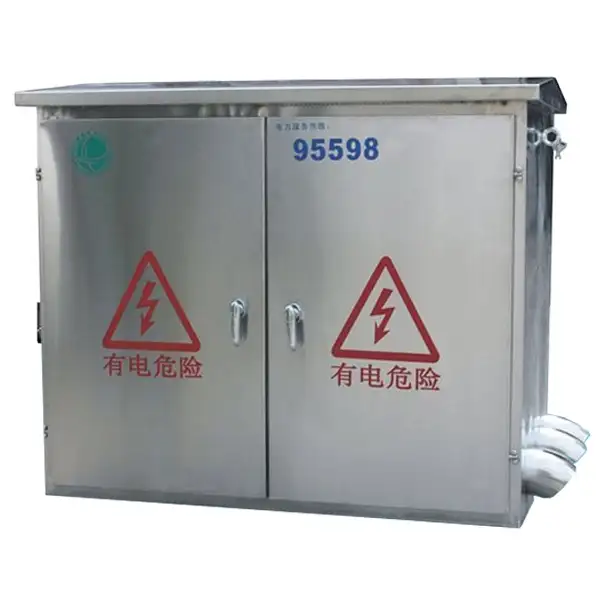

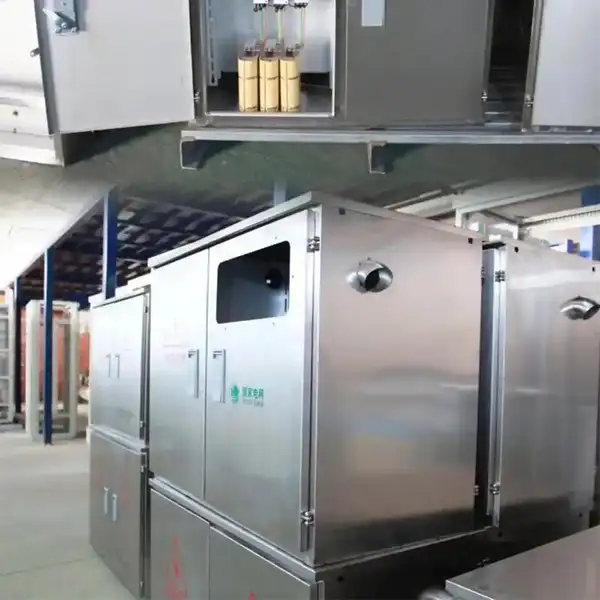

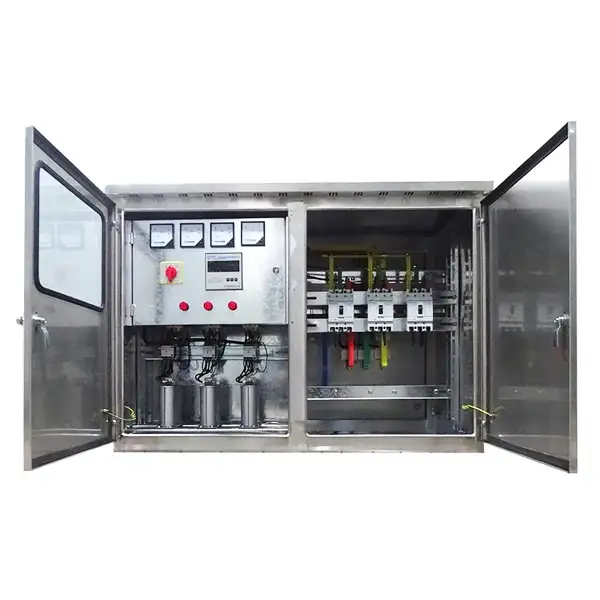

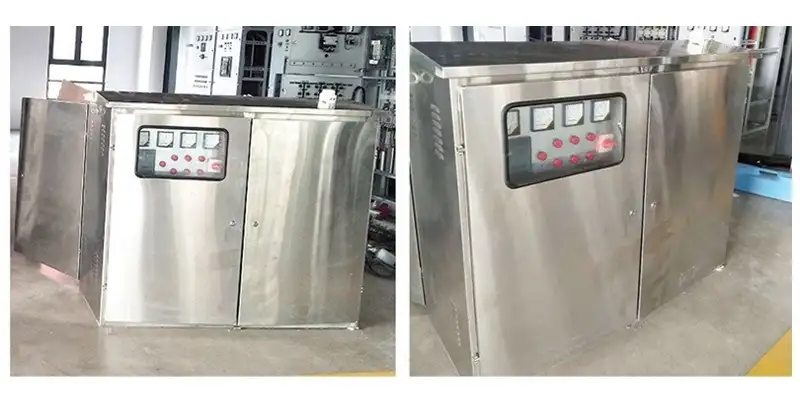

تظهر المنتجات
