صندوق توصيل كابل الجهد المنخفض

يعد صندوق توصيل الكابلات ذات الجهد المنخفض أحد المنتجات الرئيسية لشركة Cotenele، حيث يتم تصنيع غلاف صندوق توزيع الكابلات ذات الجهد المنخفض KDF1-Q-S من مادة مركبة SMC باستخدام قالب ضغط بدرجة حرارة عالية. إنها تتميز بمقاومة الصدمات الممتازة، قوة الانثناء، مقاومة الشيخوخة، مقاومة التآكل، مقاومة التآكل، المتانة الجمالية، والتركيب المريح. كما أنها تتميز بقوة العزل العالية، ومقاومة القوس الكهربائي، وتثبيط اللهب العالي.

يلبي العلبة تمامًا متطلبات البيئات والمواقع القاسية المختلفة في المشاريع الهندسية الخارجية. داخل الصندوق، يمكن أن يستوعب مفاتيح منصهر من نوع السكين، قواطع دوائر مقولبة، مفاتيح شريطية (أو قواطع مفاتيح منصهرة)، أنظمة بسبار، إلخ. إنها مناسبة لنقل الطاقة وتوزيعها في الأماكن العامة مثل تجديد شبكات الطاقة الحضرية والريفية، الهندسة البلدية، المجتمعات السكنية، المباني الشاهقة، إلخ، لخدمة التحكم والحماية للدوائر الفرعية للكابلات من النوع الجاف وخطوط التغذية.

المعلمات التقنية الرئيسية

ظروف العمل

1. يجب ألا تتجاوز درجة الحرارة المحيطة +45 درجة مئوية ولا تقل عن -35 درجة مئوية، ويجب ألا يزيد متوسط ​​فرق درجة الحرارة خلال 24 ساعة عن 35 درجة مئوية.

2. يجب ألا يتجاوز ارتفاع موقع التركيب 2000 متر.

3. يجب ألا تزيد الرطوبة النسبية للهواء المحيط عن 50% عند درجة حرارة قصوى +45 درجة مئوية. في درجات الحرارة المنخفضة، يُسمح بالرطوبة النسبية الأعلى (على سبيل المثال، 80% عند +22 درجة مئوية). يجب أن تؤخذ في الاعتبار التأثيرات المحتملة للتكثيف العرضي بسبب التغيرات في درجات الحرارة.

4. يجب تركيب الجهاز في مكان خالٍ من الاهتزازات والصدمات الشديدة، وحيث لن تتعرض المكونات الكهربائية للتآكل.

5. للاستخدام في ظل ظروف بيئية خاصة، يجب حل المسألة من خلال التشاور بين المستخدم وشركتنا.

ما هي الوظائف الأساسية لصندوق توصيل الكابلات ذات الجهد المنخفض؟

الوظائف الأساسية لصندوق توصيل الكابلات ذات الجهد المنخفض هي كما يلي:

1. وظيفة التنصت على الكابل / التحفيز:بالقرب من حمل الطاقة، يمكن استخدام صناديق التوزيع لتقسيم كابلات التغذية الرئيسية ذات القسم الكبير إلى عدة كابلات ذات أقسام أصغر، كل منها يوفر الطاقة لمستخدمين مختلفين. يمكن أن يؤدي ذلك إلى تجنب إهدار مد الكابلات السميكة على طول المسار بأكمله.

2. وظيفة نقل/اتصال الكابل:عندما تكون مسافة نقل الطاقة طويلة وطول كابل واحد غير كاف، فمن الضروري استخدام صندوق توزيع لتوصيل التتابع. بالمقارنة مع استخدام وصلات وسيطة متعددة للكابلات، فإن استخدام صندوق التوزيع للتوصيلات على الخطوط التي يزيد طولها عن 1000 متر سيجعل النظام أكثر موثوقية وأمانًا.

ما هي مزايا المنتج؟

1. المظهر:تتميز حاوية صندوق وصلات الكابلات ذات الجهد المنخفض بميزات مصقولة وممتعة من الناحية الجمالية، مع الحجم الصغير والوزن الخفيف والتركيب السهل، والهيكل الخارجي مدمج ويلبي متطلبات مسافة الزحف.

2. السلامة:تتميز حاوية صندوق التوزيع بمقاومة عزل عالية وقوة عازلة عالية التردد. الذي يوفر عامل أمان عاليًا وهو المنتج المفضل لتجديد شبكة الكهرباء.

3. مقاومة التآكل:يتميز صندوق توصيل الكابل هذا بمقاومة ممتازة للتآكل، وقادر على تحمل التآكل الناتج عن الأحماض المخففة، والقلويات، والأملاح. كما أنه يظهر مقاومة قوية لمختلف الزيوت والمذيبات العضوية ومياه البحر.

4. عمر طويل الأمد:يوفر صندوق التوزيع ذو الجهد المنخفض هذا مقاومة رائعة للتقادم، مع عمر خدمة يزيد عن 30 عامًا.

5. قوي ودائم:توفر لوحة المفاتيح ذات الجهد المنخفض هذه مقاومة جيدة للصدمات وإمكانية التشغيل الآلي، ولا تتضرر بسهولة.

6. سهولة المماطلة:لا يتطلب عزل حاوية صندوق التوزيع ذو الجهد المنخفض التأريض، مما يسهل التركيب ويوفر موارد كبيرة من القوى العاملة والموارد المادية.

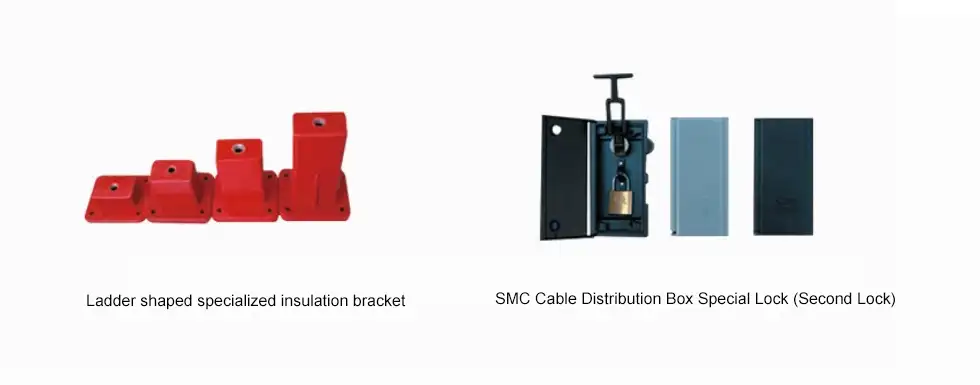

7. القفل:الصندوق مزود بأقواس عازلة مخصصة بالداخل، وقفل خاص (مع قفل ثانٍ) على الباب.

هيكل المنتجات ومكوناتها

1. الضميمة / الصندوق:العلبة هي الهيكل الواقي الخارجي. ويجب أن يفي بمعايير الحماية مثل مقاومة المطر والغبار والرذاذ وما إلى ذلك، لضمان حماية المكونات الداخلية من الأحوال الجوية والبيئات السيئة.

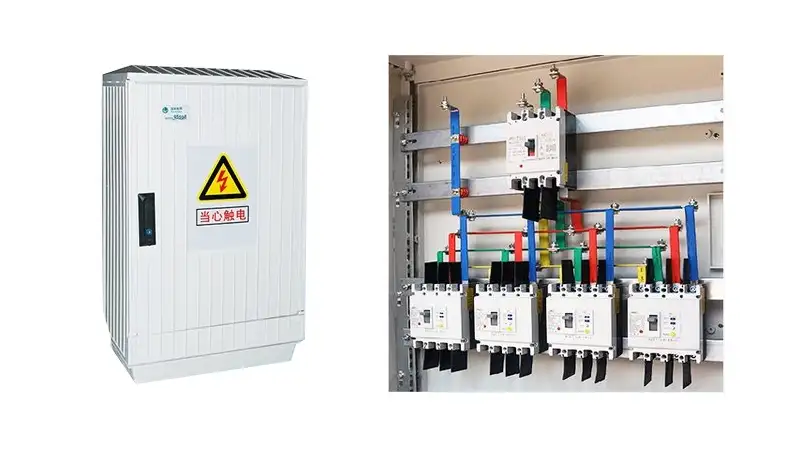

2. نظام بسبار:يعد نظام Busbar هو المكون الداخلي الأساسي لجمع وتوزيع التيار وهو عبارة عن قضبان التوصيل أو الموصلات النحاسية عادةً. هذه هي القناة الرئيسية لتوزيع الطاقة.

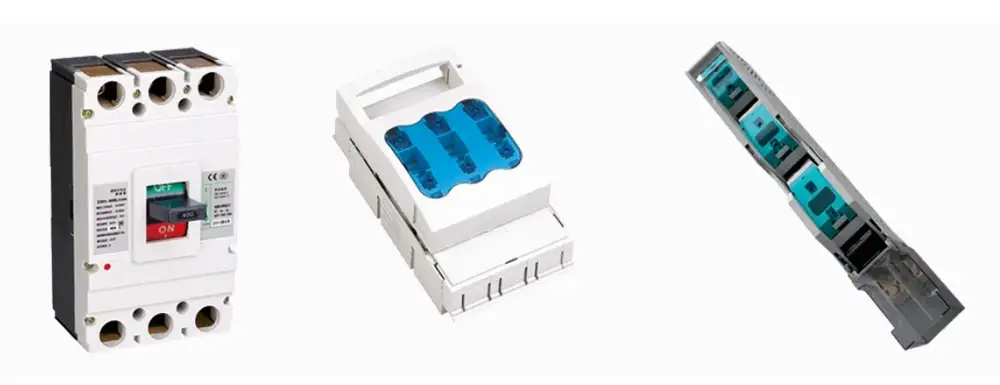

3. أجهزة التبديل والحماية:تم تجهيز صناديق التوزيع المتقدمة بمكونات مثل قواطع التيار أو الصمامات أو قواطع الدائرة، وتستخدم هذه المكونات للتحكم في الدائرة والحماية من الحمل الزائد والدوائر القصيرة.

4. موصلات الكابلات وملحقاتها:تتضمن الملحقات مثل المحطات الطرفية والموصلات T والملحقات الأخرى لتوصيل الكابلات الواردة والصادرة. الفتحات الموجودة في الجزء السفلي لإدخال/خروج الكابلات مزودة بمكونات مانعة للتسرب لضمان معدل الحماية.

5. نظام التأريض:لضمان سلامة المشغل، يشتمل صندوق التوزيع ذو الجهد المنخفض على قضيب توصيل أرضي داخلي (ناقل PE). يجب تأريض جميع الأجزاء المعدنية التي يمكن أن تصبح حية بشكل موثوق.

تصنيف المنتجات

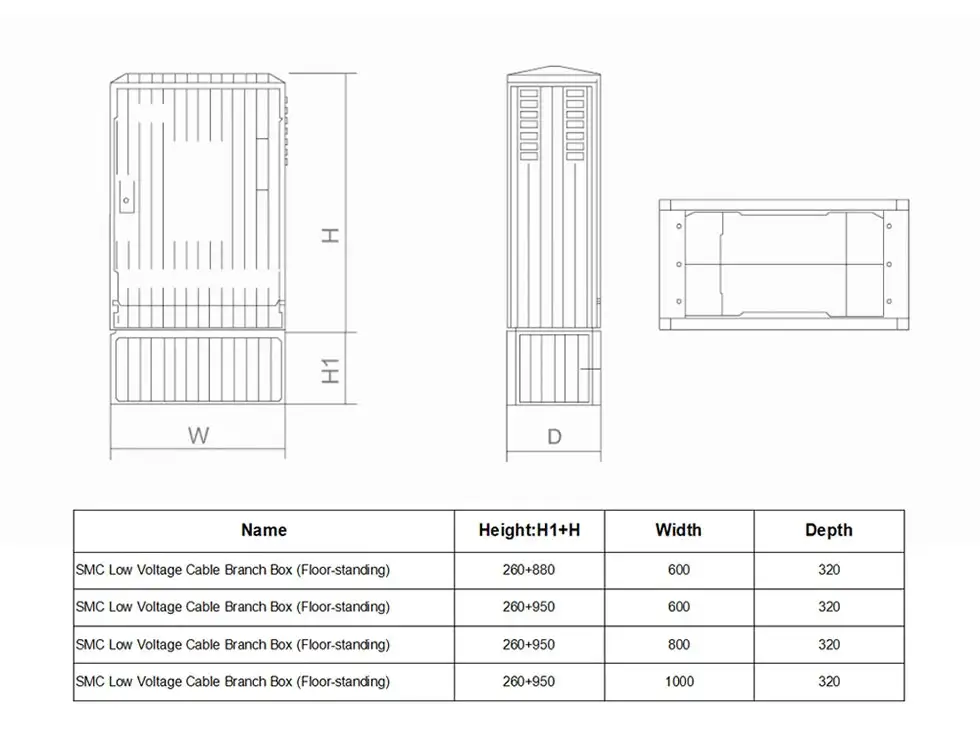

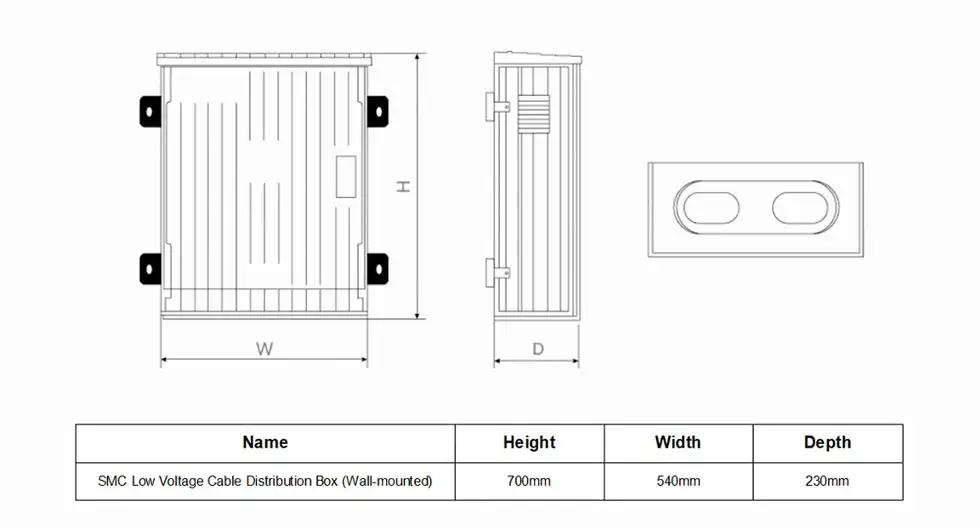

مظهر المنتجات وأبعادها

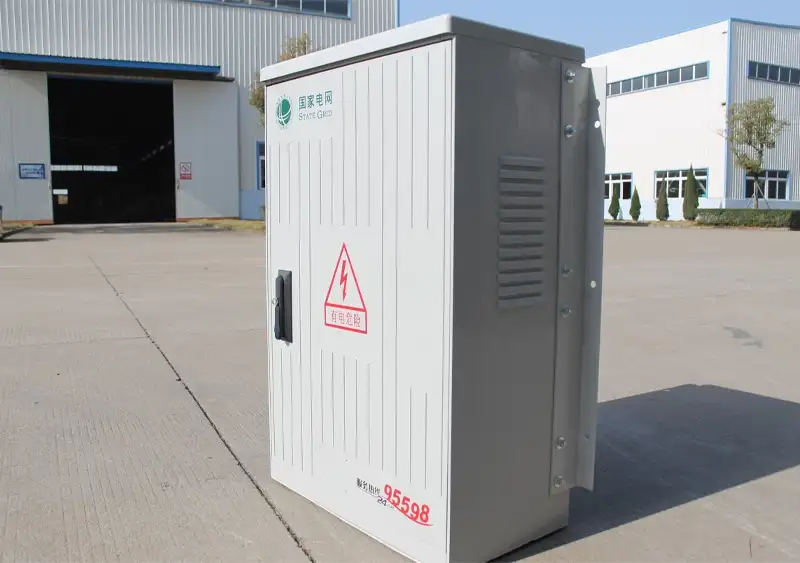

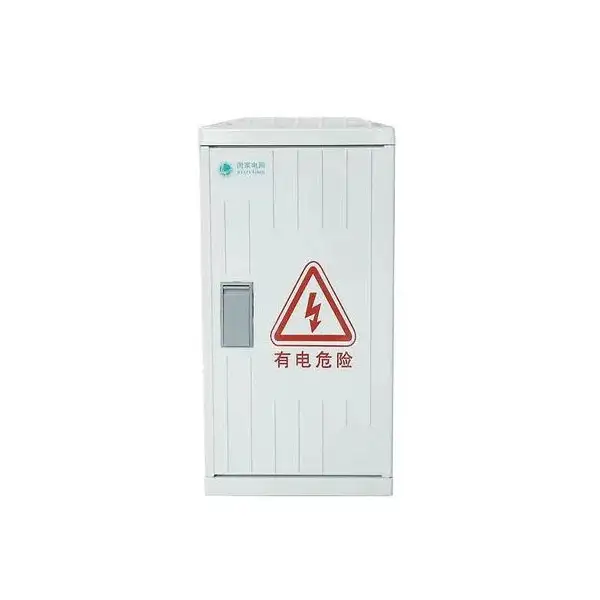

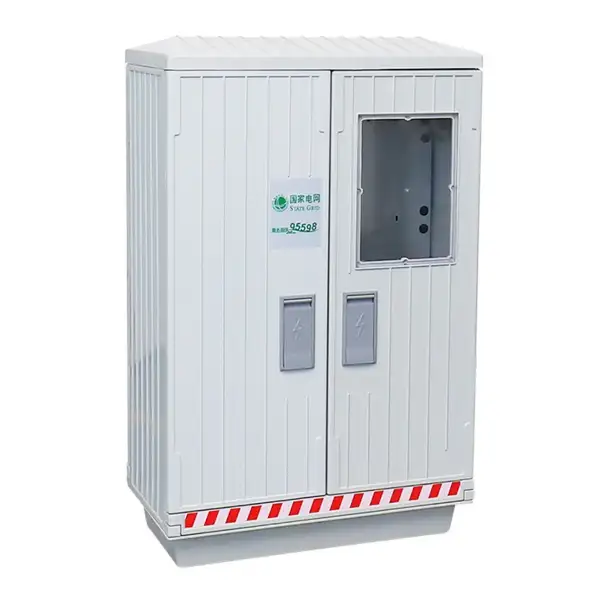

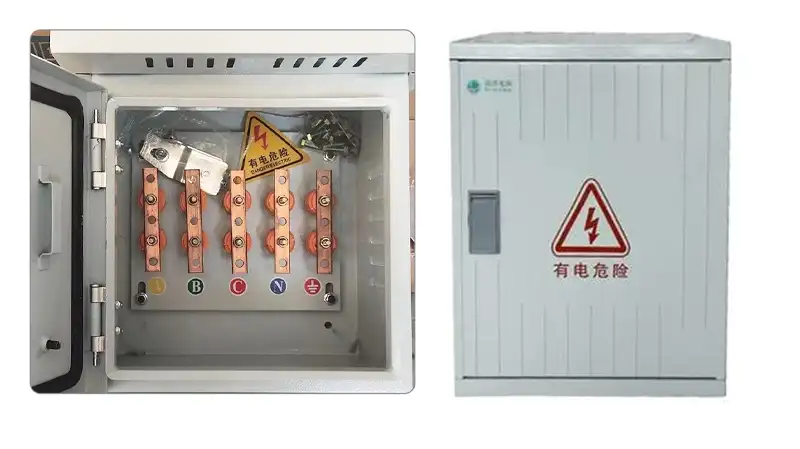

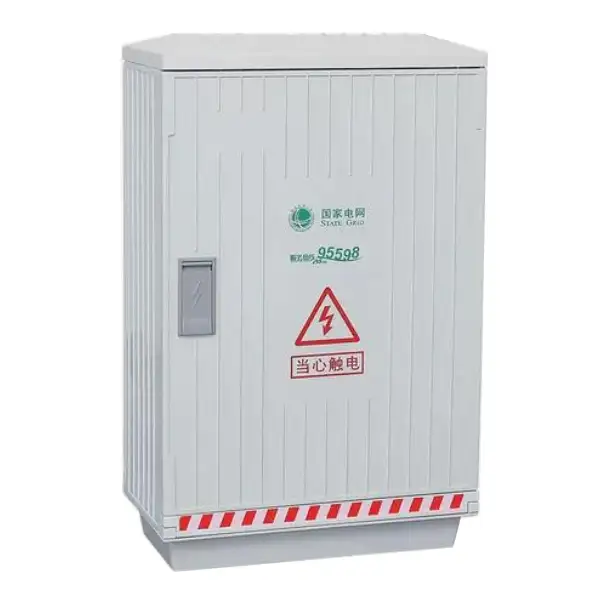

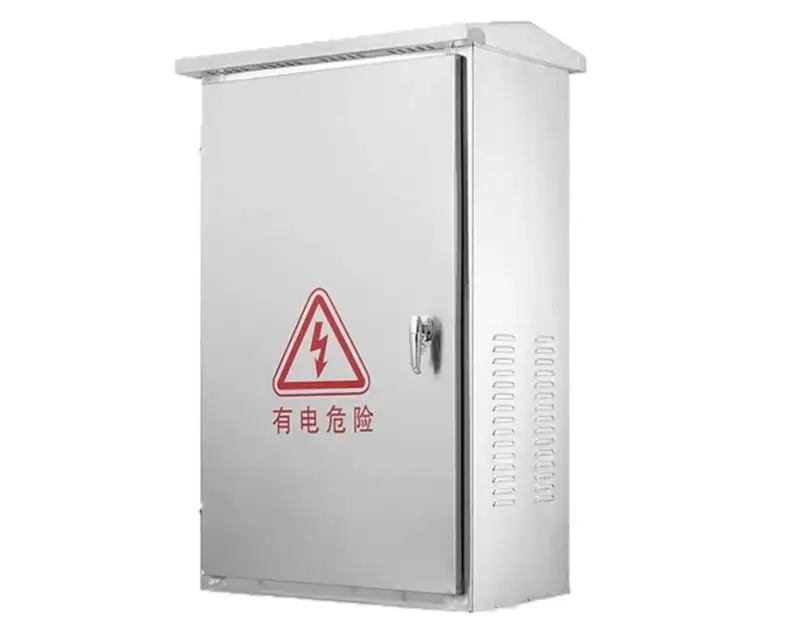

تظهر المنتجات
