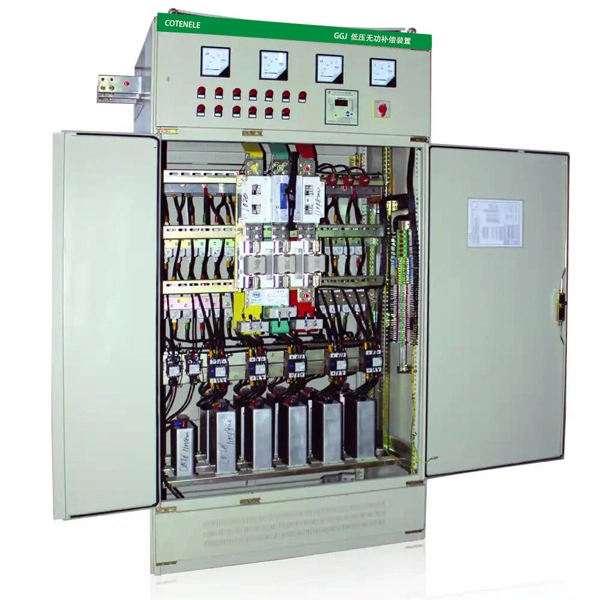

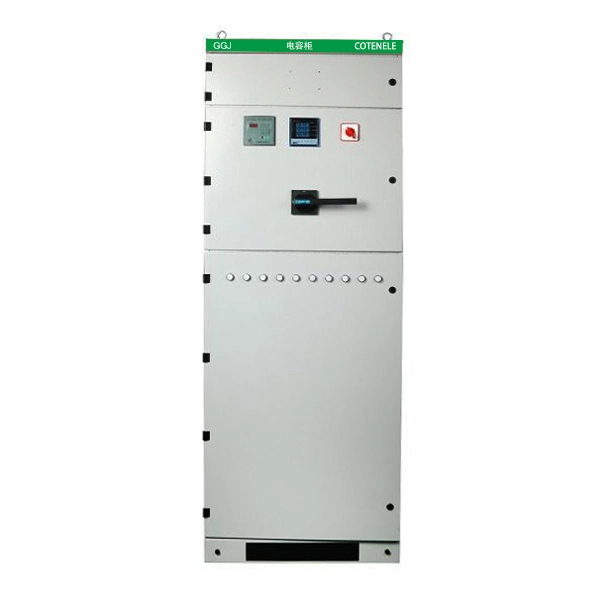

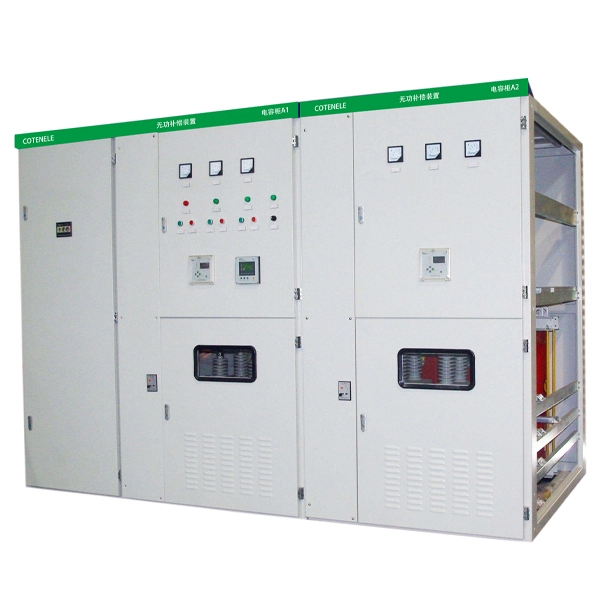

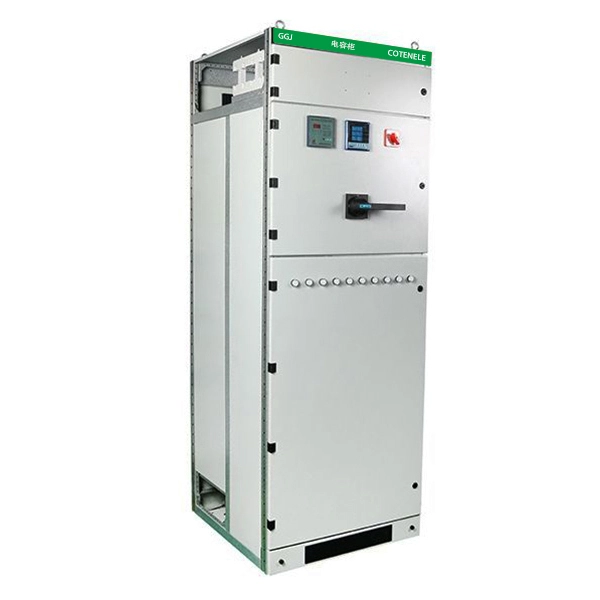

لوحة LV لجهاز تعويض الطاقة التفاعلية الأوتوماتيكي GGJ
Cotenele هي مصدر للألواح ذات الجهد المنخفض في الصين، وقد تم تصدير لوحة LV لجهاز تعويض الطاقة التفاعلية الأوتوماتيكي GGJ التي قمنا بإنتاجها إلى العديد من البلدان والمناطق. يعتمد جهاز تعويض الطاقة التفاعلية الذكي ذو الجهد المنخفض GGJ التصميم بمساعدة الكمبيوتر (CAD) ويشتمل على نظام تحكم بالكمبيوتر الصغير لتتبع الطاقة التفاعلية وتعويضها بذكاء. بفضل هيكلها العقلاني والتكنولوجيا المتقدمة، يتم استخدامها على نطاق واسع في شبكات الطاقة ذات الجهد المنخفض لتحسين عامل الطاقة، وتقليل الخسائر التفاعلية، وتعزيز جودة إمدادات الطاقة. يمثل هذا الجهاز جيلاً جديدًا من المنتجات الموفرة للطاقة. وهو مصمم خصيصًا لتعويض الطاقة التفاعلية للمحولات ثلاثية الطور بسعة تتراوح من 130 إلى 600 كيلو فولت أمبير.
إن لوحة LV لجهاز تعويض الطاقة التفاعلية GGJ عبارة عن جهاز ذكي لتوزيع الطاقة تم تصنيعه بواسطة Cotenele. تعمل مجموعة المفاتيح الكهربائية ذات الجهد المنخفض هذه على تحسين عامل الطاقة في شبكات الجهد المنخفض 380 فولت عن طريق تبديل المكثفات تلقائيًا.
تقوم وحدة التحكم في الكمبيوتر الصغير بتتبع الطاقة التفاعلية في الوقت الفعلي وتحقق تعويضًا ثابتًا أعلى من 0.95، مع وقت استجابة يصل إلى 20 مللي ثانية. توفر الخزانة وظائف حماية متعددة وتدعم الاتصال لمراقبة الطاقة.
يتم استخدام هذه الخزانة الكهربائية ذات الجهد المنخفض على نطاق واسع في المنشآت الصناعية والمباني والمرافق البلدية، وهي مناسبة للمحولات التي تتراوح من 130 إلى 600 كيلو فولت أمبير.
يتوافق جهاز تعويض الطاقة التفاعلية الأوتوماتيكي GGJ مع المعايير الوطنية والدولية بما في ذلك GB/T 15576، GB 7251.1، وIEC 60439-1، مما يضمن السلامة والموثوقية كحل حديث لتوفير الطاقة.

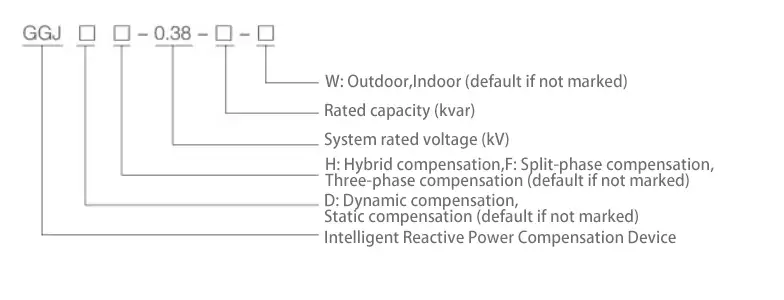

النموذج والمعاني
المعلمات التقنية الرئيسية
| المعلمة | النطاق/الوصف المشترك |
| الجهد المقنن | 380 فولت/400 فولت |
| تصنيف الجهد العزل | 660 فولت/690 فولت |
| التردد المقدر | 50 هرتز/60 هرتز |
| القدرة على التعويض | 60kvar～420kvar/600kvar (خزانة مزدوجة) |
| طريقة التبديل | التبديل الدوري، التبديل المشفر، التحكم التلقائي الغامض التبديل |
| أسرع وقت للاستجابة | ≥20 مللي ثانية |
| أبعاد الخزانة (الارتفاع × العرض × العمق) | الارتفاع: 2000 أو 2200 مم؛ العرض: 600/800/1000/1200 مم؛ العمق: 600/800/1000 ملم |
| تصنيف الحماية | IP30/IP40/IP41 |
ميزات المنتج
• يعتمد جهاز تحكم ذكي للتحكم، ويتميز بوظائف كاملة وأداء موثوق. وضع التعويض تلقائي ويمكنه رفع عامل الطاقة إلى أعلى من 0.9.
• عرض في الوقت الحقيقي لعامل طاقة الشبكة:
• التأخر (0.00–0.99)
• الرائدة (0.00-0.99)
• يوفر وظائف حماية متعددة بما في ذلك الجهد الزائد، والتناغم الزائد، والتعويض الزائد، وخطأ النظام، وفقدان الطور، والحماية من الحمل الزائد.
• يحفظ المعلمات المحددة. لا تضيع المعلمات أثناء انقطاع التيار الكهربائي. عندما تعود الشبكة إلى وضعها الطبيعي، يستأنف الجهاز التشغيل تلقائيًا دون تدخل يدوي.
• القدرة على تعويض الطور المقسم أو التعويض المختلط بناءً على حالة توازن الحمل للشبكة.
• قدرة قوية ضد التدخل. يمكن أن يتحمل نبضات التداخل بسعة 2000 فولت مباشرة من الشبكة، وهو ما يتجاوز المعايير المهنية الوطنية.
وظيفة مراقبة شبكة توزيع الطاقة الاختيارية
• القياس في الوقت الحقيقي والتسجيل بالساعة للجهد ثلاثي الطور، والتيار، والتردد، والطاقة النشطة، والطاقة التفاعلية، وعامل القدرة، والطاقة النشطة، والطاقة التفاعلية على جانب الجهد المنخفض للمحول.
• التشوه التوافقي الكلي (THD) للجهد والتيار، وكذلك المحتويات التوافقية الفردية من الترتيب الثاني إلى الترتيب الخامس والعشرين.
• مجهزة بواجهات RS-232 وRS-485، التي تدعم قراءة البيانات عبر المساعد الرقمي الشخصي (PDA)، بالإضافة إلى الاتصال عن بعد لقراءة العدادات اللاسلكية، واختبار الجهاز، وإعداد المعلمات، واسترجاع البيانات في الوقت الحقيقي والمسجلة.
• تشمل وظائف تحليل البيانات تحليل حمل التشغيل، والاستعلامات الإحصائية، والتقييم الشامل لجودة مصدر الطاقة، وحساب معدل تأهيل الجهد، ومعدل حمل مصدر الطاقة، ومعدل الموثوقية، ومعدل الحمل الأقصى، بالإضافة إلى الاستعلامات عن عامل الطاقة، والطاقة النشطة، والطاقة التفاعلية حسب الفترة الزمنية. يمكن للنظام أيضًا إنشاء منحنيات جهد الطور والتيار وعامل الطاقة وطباعة التحليل الشامل والتقارير الإحصائية.

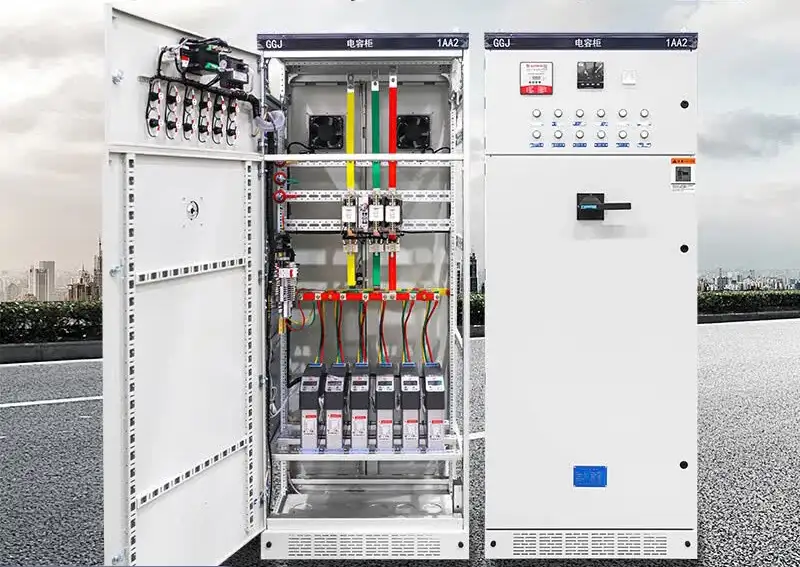

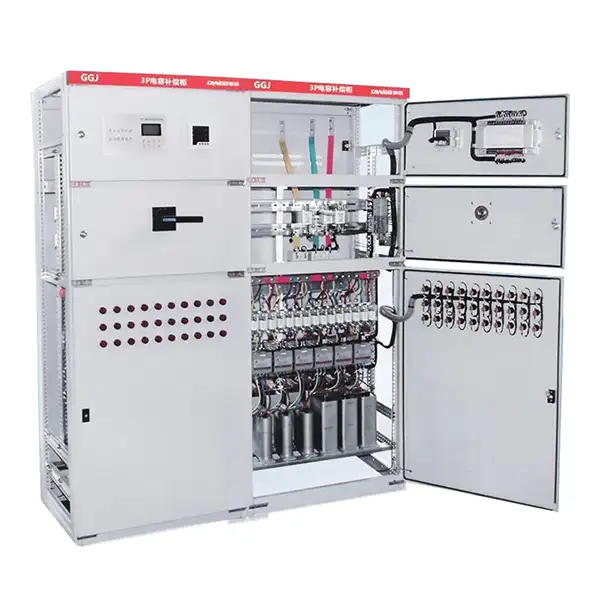

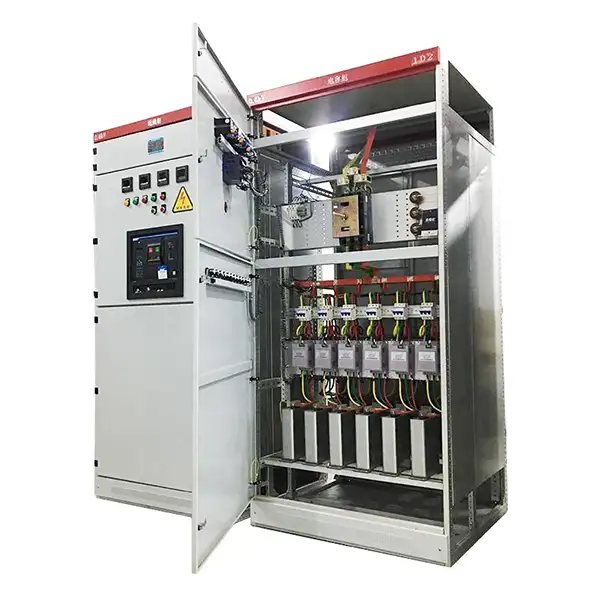

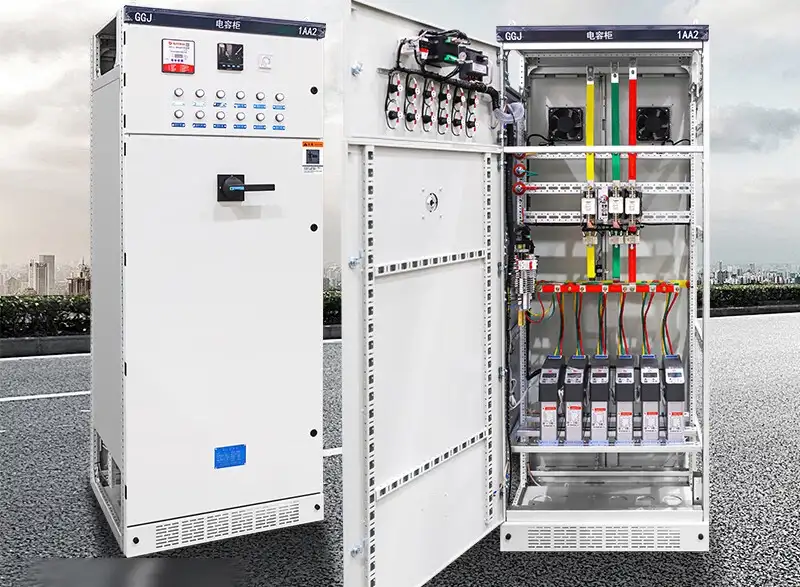

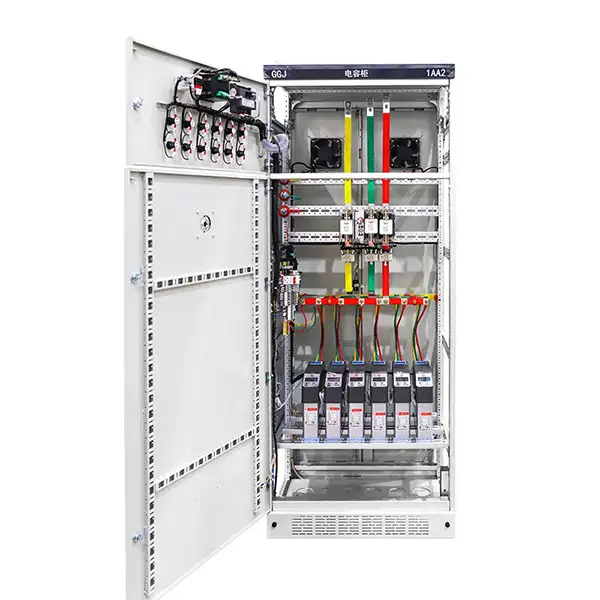

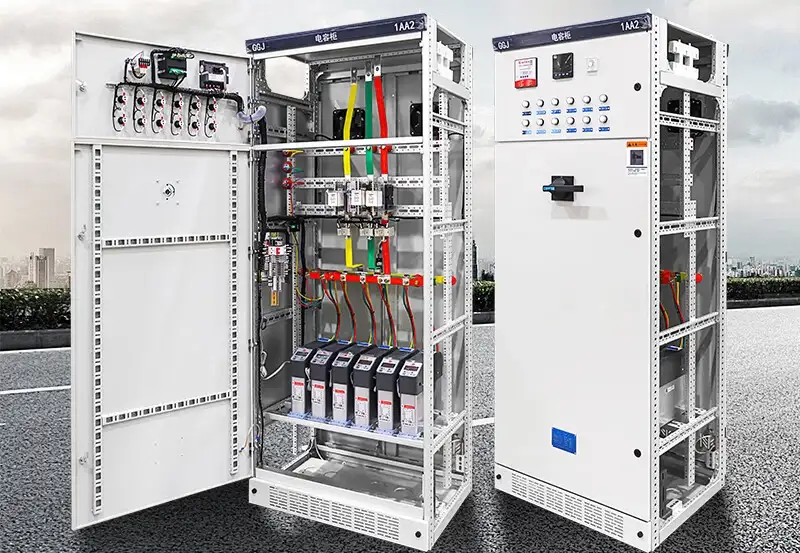

هياكل المنتج والمكونات الرئيسية
لوحة LV لجهاز تعويض الطاقة التفاعلية الأوتوماتيكي GGJ مصنوعة من لوح فولاذي ملفوف على البارد عالي الجودة مع هيكل مغلق وطلاء رش مضاد للتآكل. وتشمل مكوناته الأساسية ما يلي:
ذكي تحكم في الطاقة التفاعلية:هذا المكون هو "عقل" جهاز التعويض، حيث يقوم بمراقبة الطاقة التفاعلية وعامل الطاقة في الوقت الفعلي وإصدار أوامر التبديل.
مكثفات الطاقة:عناصر التعويض الأساسية التي تولد قوة رد الفعل. تستخدم التصميمات الحديثة بشكل أساسي المكثفات الجافة ذاتية الإصلاح، والتي تتفوق في الأداء على الأنواع التقليدية المملوءة بالزيت.
تبديل الأجهزة:تنفيذ أوامر وحدة التحكم لتبديل المكثفات داخل / خارج.
الأنواع الشائعة:موصلات المكثفات ومفاتيح الثايرستور السريعة بدون تبديل.
قطع التبديل/الصمامات:توفير الطاقة الرئيسية تشغيل/إيقاف وحماية ماس كهربائى.
مرحل الحمل الزائد الحراري:يوفر حماية الزائد للمكثفات.
أدوات العرض:تشتمل اللوحة عادةً على مقياس عامل الطاقة، ومقياس التيار الكهربائي، ومقياس الفولتميتر للمراقبة في الوقت الفعلي.
مبدأ العمل
تقوم وحدة التحكم داخل الخزانة بمراقبة إشارات الجهد والتيار للشبكة بشكل مستمر، وحساب الطاقة التفاعلية وعامل الطاقة في الوقت الفعلي.
عندما يقل عامل الطاقة عن القيمة المستهدفة المحددة مسبقًا (على سبيل المثال، 0.95)، تقوم وحدة التحكم تلقائيًا بتبديل واحد أو أكثر من بنوك المكثفات من خلال أجهزة التبديل.
نظرًا لأن تيار المكثف يقود الجهد، فإن التيار التفاعلي السعوي يعوض التيار التفاعلي المتأخر للأحمال التحريضية، وبالتالي يرفع عامل قدرة الشبكة إلى القيمة المستهدفة ويحقق توازن القدرة التفاعلية المحلي.
تضمن عملية التحكم الأوتوماتيكي ذات الحلقة المغلقة أن تقوم خزانة GGJ بتتبع تغييرات الحمل بدقة مع تجنب كل من التعويض الزائد والتعويض الناقص، مما يحافظ على الشبكة في حالة تشغيل فعالة.

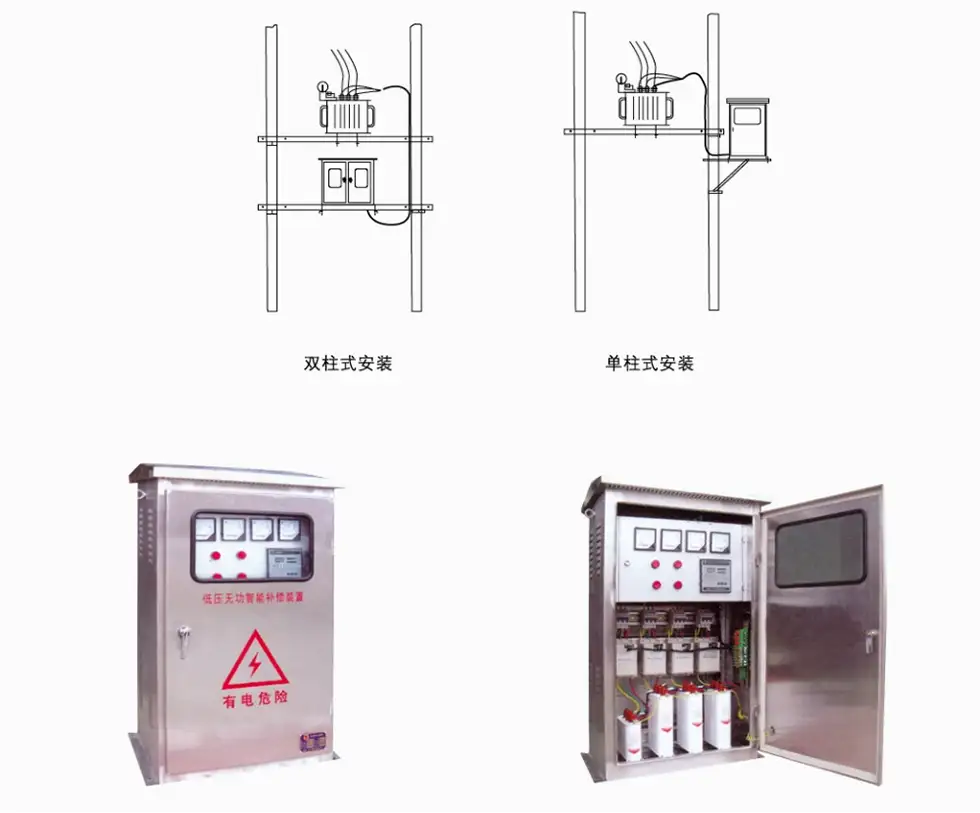

طريقة التثبيت المثبتة على القطب في الهواء الطلق
