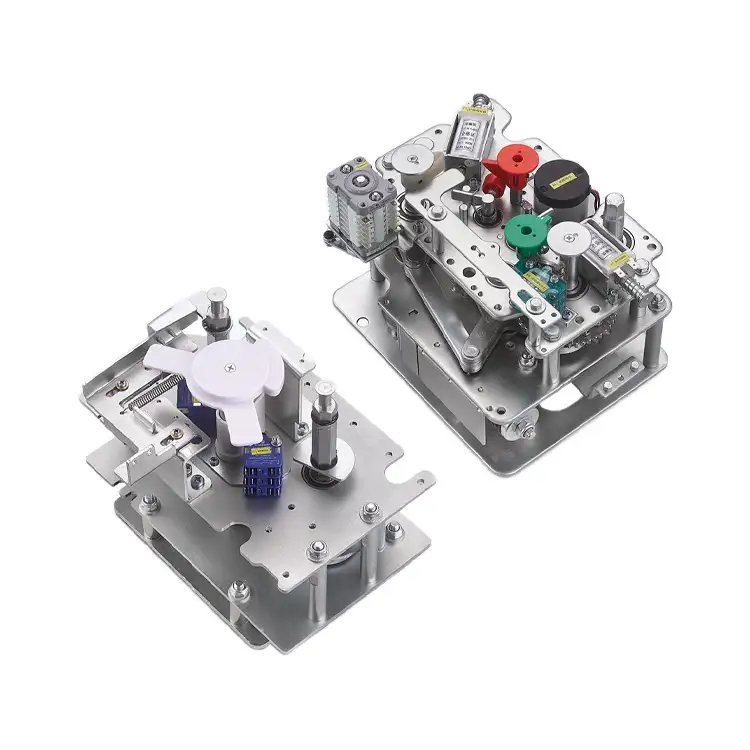

قاطع الدائرة VCB ذو الجهد المتوسط ​​11KV مع آلية العزل

يلعب قاطع الدائرة VCB ذو الجهد المتوسط ​​11KV المزود بآلية العزل دورًا مهمًا للغاية في حماية أنظمة توزيع الطاقة والتحكم فيها. في المفاتيح الكهربائية الصديقة للبيئة، تعمل آليات التشغيل هذه عادةً على تقليل التأثير البيئي والحفاظ على الأداء الجيد. يمكن لآلية التشغيل التأكد من أن قواطع الدائرة تقطع التيارات الخاطئة على الفور وتبديل العمليات بشكل موثوق. تعتمد آليات تشغيل قاطع الدائرة على مواد متينة، وطرق فعالة لتخزين الطاقة، والتي يمكن أن تقلل من معدلات الصيانة والفشل. ترتبط الكثير من أخطاء قواطع الدائرة بآلية التشغيل، مما يجعل من أهمية المواد القوية والتقييم المنتظم للحالة.

أبرز المنتجات

النموذج والمعاني

ما هي آلية التشغيل؟

آلية التشغيل عبارة عن تجميع لقاطع الدائرة الكهربائية أو فاصل الفصل، الذي يقوم بتوليد وتخزين وإطلاق الطاقة الميكانيكية لفتح أو إغلاق الاتصالات الكهربائية. تتكون آلية التشغيل هذه من وسيلة تخزين الطاقة ونظام التشغيل والأجهزة المتشابكة لمنع سوء التشغيل. اعتمادًا على متطلبات التصميم والقوة، قد تخدم آلية واحدة مرحلة واحدة أو جميع المراحل الثلاث لنظام الجهد العالي. تشمل الأنواع الشائعة آليات التشغيل C-tyoe وG-Type وV-type وF-type. في اللوحات الصديقة للبيئة والوحدات الرئيسية الحلقية، يتم استخدام الآليات التي يتم تشغيلها بالزنبرك على نطاق واسع نظرًا لبساطتها وموثوقيتها وصديقتها للبيئة.

مبدأ العمل

تعد آلية التشغيل أحد مكونات قاطع الدائرة VCB ذو الجهد المتوسط ​​11 كيلو فولت مع آلية العزل. وتتمثل مهمتها في توليد وتخزين وإطلاق الطاقة الميكانيكية لفتح أو إغلاق نقاط الاتصال الكهربائية. تتكون آلية التشغيل من وسيلة تخزين الطاقة، ونظام القيادة، والأجهزة المتشابكة لمنع سوء التشغيل. اعتمادًا على التصميم المحدد ومتطلبات الحمل، يمكن لآلية تشغيل واحدة أن تخدم دائرة أحادية الطور في نظام عالي الجهد أو تخدم جميع الدوائر ثلاثية الطور في نفس الوقت.

تشمل الأنواع الشائعة آليات التشغيل من النوع C، والنوع G، والنوع V، والنوع F. في المفاتيح الكهربائية والوحدات الرئيسية الحلقية الصديقة للبيئة، يتم استخدام آليات تشغيل الزنبرك على نطاق واسع نظرًا لبنيتها البسيطة، وتشغيلها الموثوق، وملاءمتها للبيئة.

تعليمات التشغيل - قاطع الدائرة VCB ذو الجهد المتوسط ​​11 كيلو فولت مع آلية العزل

1. عملية تخزين الطاقة

1. قم بتأمين آلية التشغيل على خزانة المفاتيح الكهربائية.

2. قم بتوصيل المقبض المخصص بعمود التشغيل في الجانب الأيمن السفلي من الآلية.

3. قم بتدوير المقبض في اتجاه عقارب الساعة حتى يتم سماع "نقرة" مسموعة. وهذا يدل على:
قام عمود مؤشر تخزين الطاقة بتنشيط المفتاح الصغير بالكامل.
اكتمل تخزين الطاقة.

4. أثناء التشغيل الكهربائي، تقوم الآلية تلقائيًا بتخزين الطاقة عند تشغيلها.

5. بعد تخزين الطاقة، يتم فصل دائرة المحرك، مما يحافظ على الطاقة المخزنة حتى يطلقها النظام لإغلاق الدائرة.

6. هام: تأكد من توصيل الدوائر الثانوية بشكل صحيح وخالية من الأخطاء قبل التشغيل.

2. عملية الإغلاق

التشغيل اليدوي:

1. اضغط على الزر الأخضر لتحرير طاقة الإغلاق المخزنة على الفور.

2. الآلية تدفع اتصالات قاطع الدائرة لإغلاق الدائرة الرئيسية بالكامل.

التشغيل الكهربائي:

1. قم بتنشيط ملف الملف اللولبي للإغلاق.

2. يقوم الملف اللولبي بإطلاق الطاقة المخزنة، مما يؤدي إلى إغلاق نقاط الاتصال.

3. خلال هذه العملية، يبدأ الربيع الافتتاحي في إعادة الشحن.

4. ملاحظة تتعلق بالسلامة: يتم منع إعادة الإغلاق عن طريق قفل الحماية من سوء التشغيل حتى يصبح النظام جاهزًا.

3. عملية الافتتاح

التشغيل اليدوي:

1. اضغط على الزر الأحمر لتحرير طاقة الفتح المخزنة.

2. الآلية تدفع اتصالات قاطع الدائرة لفتح الدائرة الرئيسية.

التشغيل الكهربائي:

1. قم بتنشيط ملف الملف اللولبي الافتتاحي.

2. يقوم الملف اللولبي بإطلاق الطاقة على الفور، مما يضمن فصل الاتصال السريع.

3. آلية التشغيل تكمل فتح الدائرة الرئيسية بشكل موثوق.

4. نصائح للسلامة والصيانة

تضمن هذه الإجراءات التبديل الآمن والموثوق مع الحفاظ على الأقفال المتداخلة وسلامة إعادة الإغلاق التلقائي.

يوصى بإجراء اختبار منتظم باستخدام محللات قواطع الدائرة القياسية.

افحص نوابض تخزين الطاقة والأقفال المتداخلة وتشحيم الأجزاء المتحركة كل 6-12 شهرًا.

اتبع دائمًا إرشادات الشركة المصنعة لمنع سوء التشغيل أو تلف النظام.

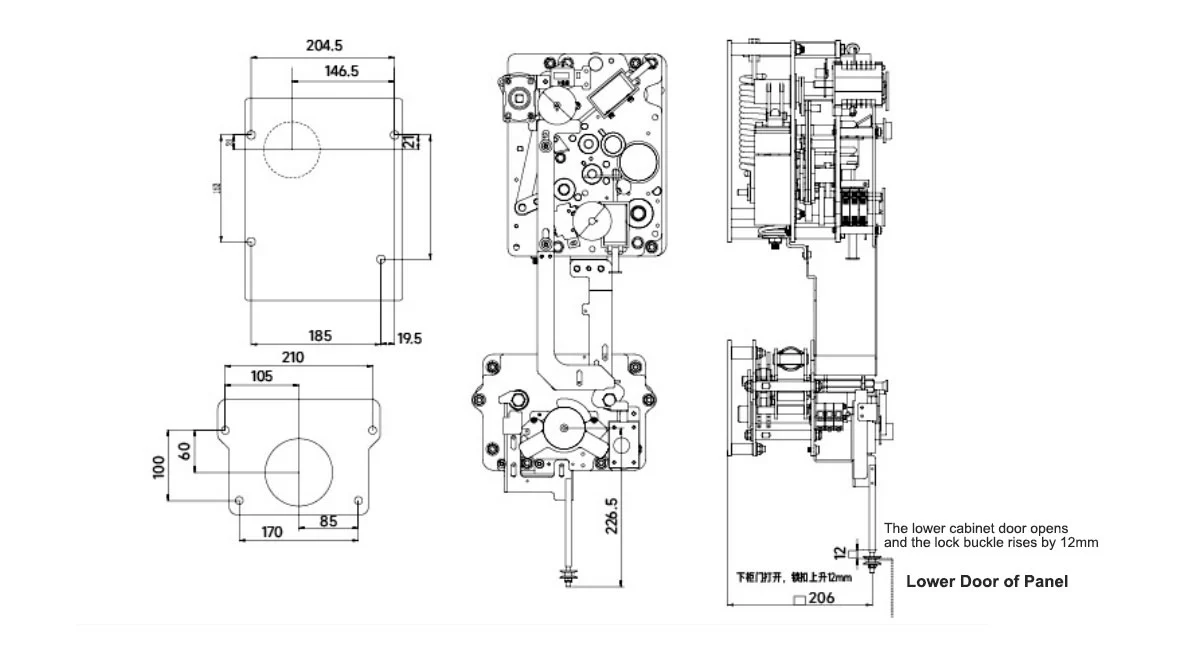

المظهر والأبعاد

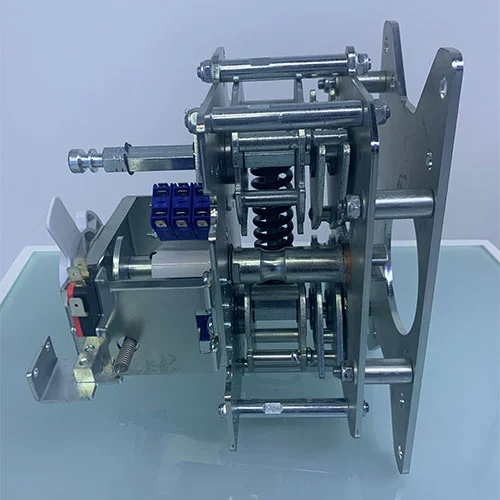

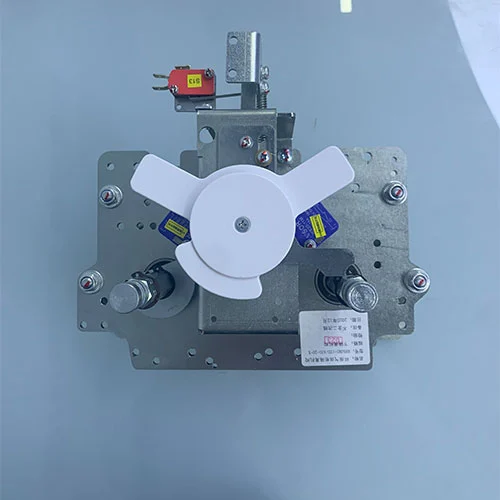

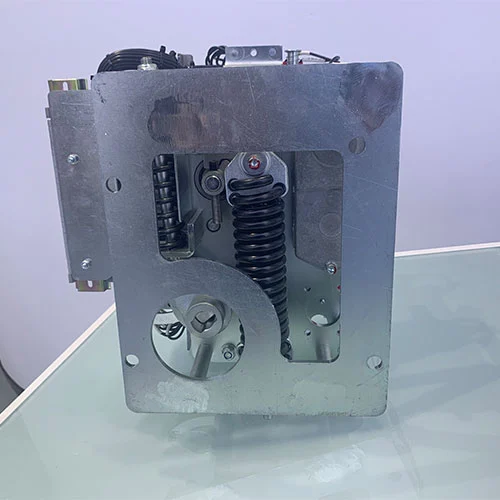

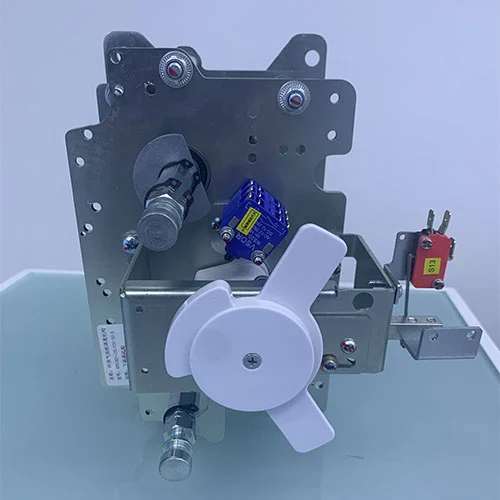

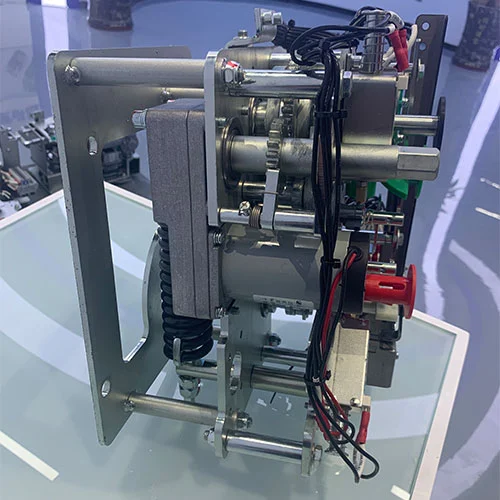

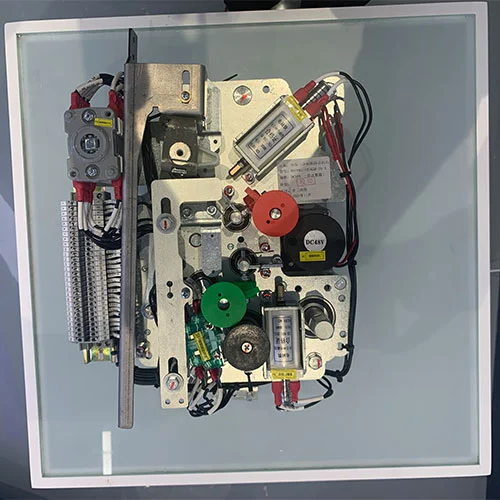

عرض المنتجات

التعليمات

س 1: ما هو العمر الميكانيكي لقاطع الدائرة VCB ذو الجهد المتوسط ​​11 كيلو فولت المزود بآلية العزل؟

A1: مع الصيانة المناسبة، يمكن أن يتجاوز العمر الميكانيكي 10000 دورة.

Q2: هل يمكن تخصيص هذا المنتج ؟

A2: نعم، يمكننا تقديم خدمات OEM/ODM وفقًا لمستويات الجهد المحددة أو المتطلبات البيئية.

س 3: هل هي مناسبة للمفاتيح الكهربائية الصديقة للبيئة؟

ج3: بالطبع. يُستخدم هذا المنتج على نطاق واسع في التطبيقات التي تركز على الاستدامة مثل نظم المعلومات الجغرافية، ووحدة RMU، والمفاتيح الكهربائية المعزولة بالهواء.

س 4: ما هي المعايير التي تتوافق معها؟

A4: GB1984-2014 وGB/T1985-2023.

س5: كم مرة يجب إجراء الصيانة؟

ج5: يوصى بالصيانة كل 6 إلى 12 شهرًا، بما في ذلك فحوصات تخزين الطاقة، وفحوصات التعشيق، والتشحيم.

السلامة والصيانة

يوفر مصنع Cotenele دعمًا شاملاً للاختبار والصيانة. يتم فحص جميع الآليات قبل الشحن وتأتي مع التوجيه الفني من مهندسي المصنع لضمان التشغيل الآمن والموثوق.
