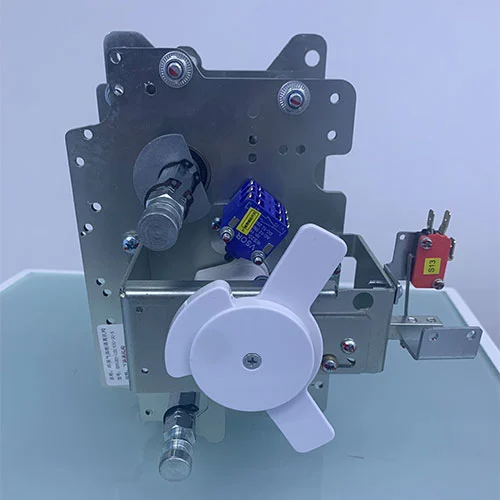

آلية عزل قواطع الجهد المتوسط ​​22KV

تعد الوحدة الرئيسية الحلقية (RMU) مكونًا مهمًا في شبكات توزيع الطاقة الحديثة ذات الجهد المتوسط، مما يضمن إمدادًا آمنًا وغير منقطع بالطاقة. في قلب وحدة RMU توجد آلية التشغيل، التي تتحكم في تبديل الأجهزة، خاصة بالنسبة لوحدة التغذية الواردة - وهي النقطة الرئيسية التي تدخل فيها الكهرباء إلى الوحدة.

تم تصميم آلية عزل قواطع دوائر الجهد المتوسط ​​22 كيلو فولت من Cotenele لضمان الدقة العالية والمتانة والسلامة. وهو يدعم كلاً من أوضاع التشغيل اليدوية والكهربائية، ويتميز بأقفال متداخلة متقدمة لمنع التشغيل غير الآمن، ويتكامل بسلاسة مع مجموعة المفاتيح الكهربائية المعزولة بالغاز (GIS)، ومجموعة المفاتيح الكهربائية الصديقة للبيئة، ومجموعة المفاتيح الكهربائية المعزولة بالهواء المستخدمة في مشاريع الطاقة الصناعية والسكك الحديدية والبلديات والمتجددة.

نموذج

ما هي آلية قواطع دوائر؟

تعد آلية عزل قاطع الدائرة ذات الجهد المتوسط ​​22 كيلو فولت هي قلب قدرة التحويل في وحدة RMU. إنه جهاز طاقة مخزن مسبقًا مصمم لأداء المهمة الثقيلة المتمثلة في صنع وكسر التيار الكهربائي في ظل ظروف الحمل العادية وظروف الأعطال. تستخدم الآلية الموصوفة نظامًا مزدوجًا متميزًا لتشغيلها:

آلية الإغلاق:يتم تشغيل عملية الإغلاق بواسطة زنبرك التوتر. أثناء عملية الشحن، سيتم تمديد هذا الربيع. بمجرد تلقي الأمر، سيتم تحرير الزنبرك إلى ما بعد النقطة المركزية، وينكمش بسرعة لدفع نقطة الاتصال المتحركة إلى اتصال وثيق. يضمن هذا الإجراء "المركزي الفائق" سرعة إغلاق سريعة ومستقرة، ولا تتأثر بسرعة تشغيل المشغل.

آلية الافتتاح:على العكس من ذلك، يتم تشغيل عملية الفتح (أو التعثر) بواسطة زنبرك ضغط. عندما يتم إغلاق قاطع الدائرة، فإنه يقوم في نفس الوقت بضغط الزنبرك وإطلاقه، مما يخزن الطاقة اللازمة لقطع الدائرة لاحقًا. عند إرسال إشارة الرحلة، سيتم تحرير الزنبرك، مما يتسبب في فصل جهات الاتصال بسرعة عالية، وبالتالي إطفاء القوس بأمان.

يدعم هذا التصميم بطبيعته وظائف إعادة الإغلاق - وهي ميزة حاسمة لإدارة الأخطاء العابرة - ويتميز بعمر ميكانيكي رائع، غالبًا ما يتجاوز 10000 عملية، مما يؤكد موثوقيته.

ما هي آلية العزل؟

بينما يقوم قاطع الدائرة بمقاطعة التيار، توفر آلية العزل (أو فاصل الفصل) فجوة مرئية ويمكن التحقق منها في الدائرة من أجل السلامة أثناء الصيانة. في مجموعة المفاتيح الكهربائية RMU، تعمل آلية العزل مع آلية قاطع الدائرة الكهربائية معًا. إن آلية التشغيل هذه متشابكة ميكانيكيًا لمنع تسلسل العمليات غير الآمن. بشكل عام، يضمن نظام التعشيق عدم فتح المعزل تحت الحمل أو عدم إمكانية إغلاق قاطع الدائرة إلا إذا كان المعزل في الموضع الصحيح. عند دمجها، تضمن هذه المجموعة السلامة التشغيلية، حيث تفصل الدائرة فعليًا عن المصدر لحماية الموظفين الذين يعملون في اتجاه مجرى النهر.

ما هي مميزات منتجاتنا؟

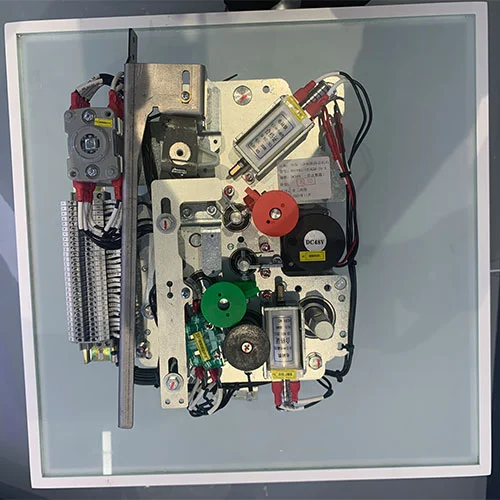

من السمات البارزة لآلية التشغيل هذه تصميم الزر المنفصل. في العديد من البيئات الصناعية، يعد الغبار والتشغيل العرضي من الاهتمامات الأساسية. وللتخفيف من ذلك، تم فصل واجهة التحكم:

توجد أزرار الضغط الميكانيكية الفعلية على غلاف الآلية نفسها.

يتم تثبيت زر تشغيل التوسيع على اللوحة الخارجية لغلاف وحدة RMU وهو مزود بغطاء مقاوم للغبار ومقاوم للتشغيل الخاطئ. في هذه الحالة، يمكن للمشغلين التفاعل مع الجهاز من الخارج دون تعريض المكونات الداخلية الحساسة للملوثات، بينما يمنع الغطاء الواقي الاتصال العرضي ويؤدي إلى تشغيل الجهاز.

تعليمات التشغيل

تدعم آلية عزل قواطع دوائر الجهد المتوسط ​​22KV التشغيل اليدوي والكهربائي، لذلك فهي مرنة للتركيب والاختبار والخدمة العادية.

أ. الشحن (تخزين الطاقة)

الشحن اليدوي:أدخل مقبض التشغيل المحدد في مقبس الشحن الموجود في الجزء السفلي الأيمن من الآلية. عندما يقوم المشغل بتدوير المقبض في اتجاه عقارب الساعة حتى يسمع "نقرة" مسموعة. يشير هذا إلى أن زنبرك الإغلاق مشحون بالكامل، ويؤكد المؤشر الميكانيكي حالة الطاقة المخزنة.

الشحن الكهربائي:عندما يتم توفير الطاقة المساعدة للوحدة، يتم تنشيط المحرك الداخلي تلقائيًا. إنه يقود الآلية لشحن الزنبرك. بمجرد اكتمال الشحن، يقوم مفتاح صغير بقطع إمداد المحرك، مما يجعل الطاقة جاهزة لأمر الإغلاق. من الضروري التحقق من صحة الأسلاك الثانوية قبل الاعتماد على التشغيل الكهربائي.

ب. عملية الإغلاق

الإغلاق اليدوي:يضغط المشغل على الزر الأخضر، وسيؤدي هذا الإجراء إلى إطلاق زنبرك الإغلاق المشحون على الفور، مما يدفع قاطع الدائرة إلى إغلاق الدائرة الرئيسية.

الإغلاق الكهربائي:عندما يكون ملف الملف اللولبي للإغلاق هو الملف اللولبي. سوف يتحرك المكبس اللولبي، مما يؤدي إلى تحرير مزلاج الزنبرك ميكانيكيًا. عندما يتم إطلاق الطاقة المخزنة، قم بإغلاق قاطع الدائرة. بعد الإغلاق، ستعمل الآلية تلقائيًا على إعادة ضغط الزنبرك المفتوح (تخزين الطاقة للرحلة التالية) وتنشيط التعشيقات لمنع أمر الإغلاق الثاني بينما يكون القاطع مغلقًا بالفعل.

ج. عملية الفتح

الفتح اليدوي:اضغط على الزر الأحمر. يؤدي هذا إلى تحرير الزنبرك الافتتاحي المضغوط سابقًا، مما يتسبب في تعثر القاطع ومقاطعة تدفق التيار.

الافتتاح الكهربائي:تنشيط ملف رحلة التحويلة (الفتح). تحرر القوة المغناطيسية مزلاج الزنبرك المفتوح، مما يسمح للزنبرك بالتمدد وإجبار نقاط الاتصال على الانفصال على الفور.

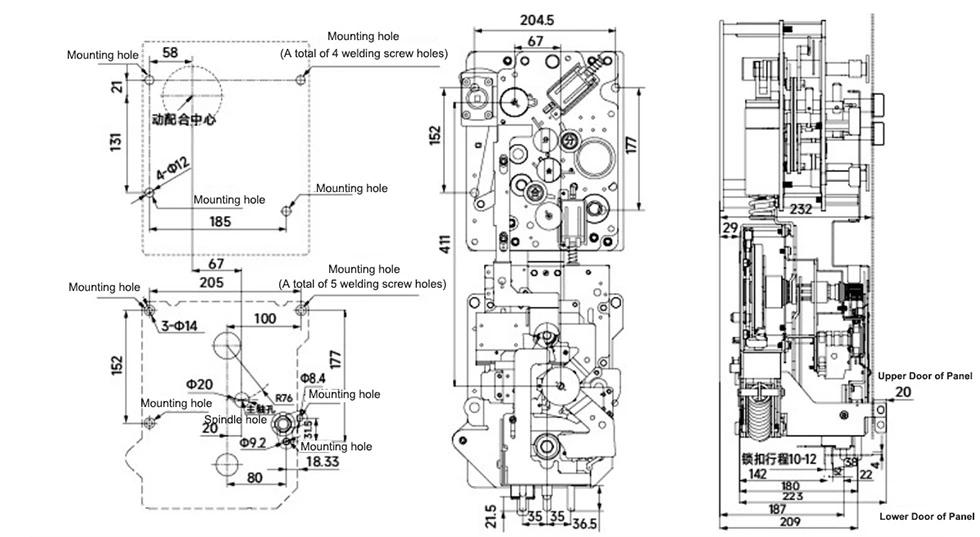

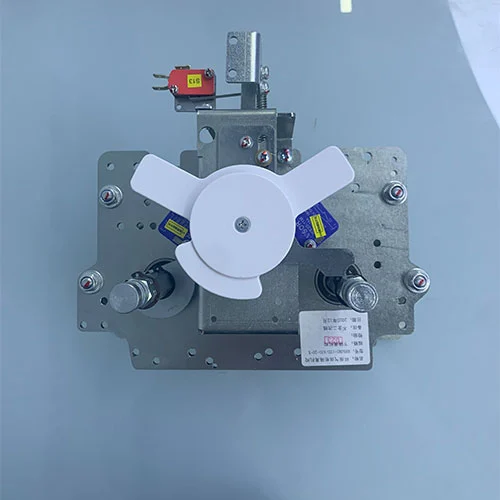

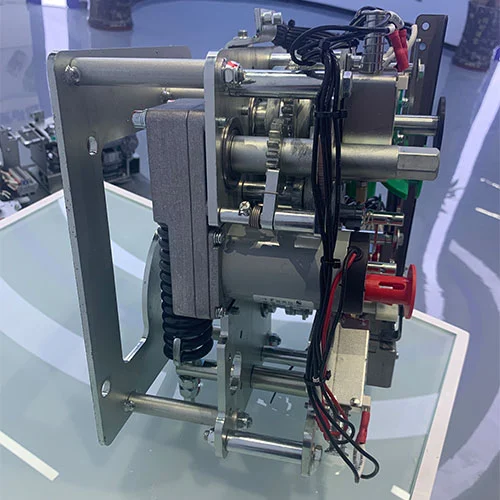

المظهر والأبعاد

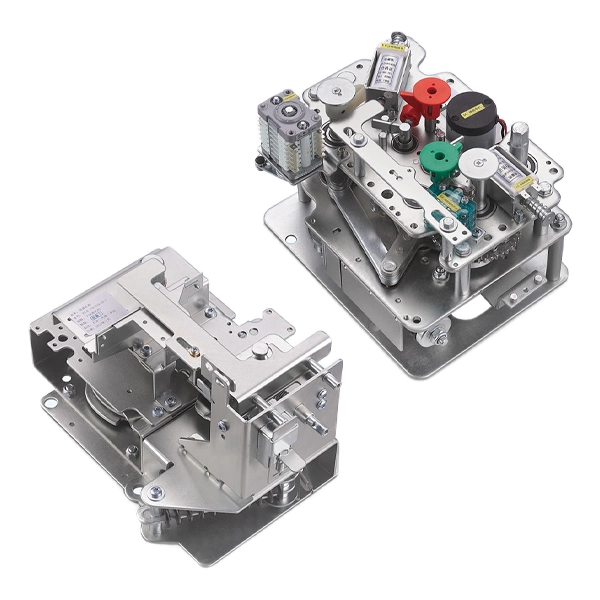

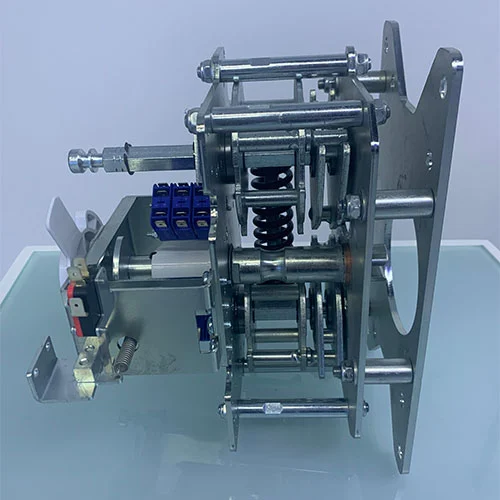

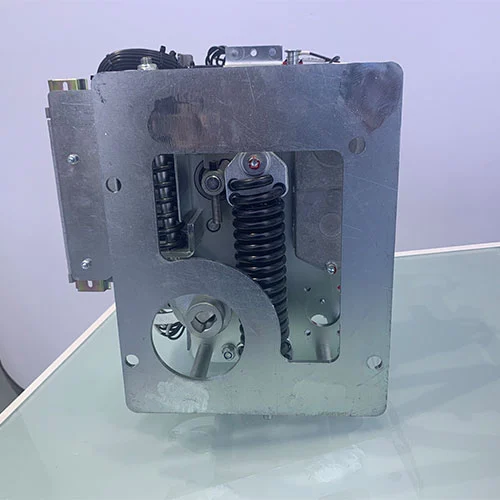

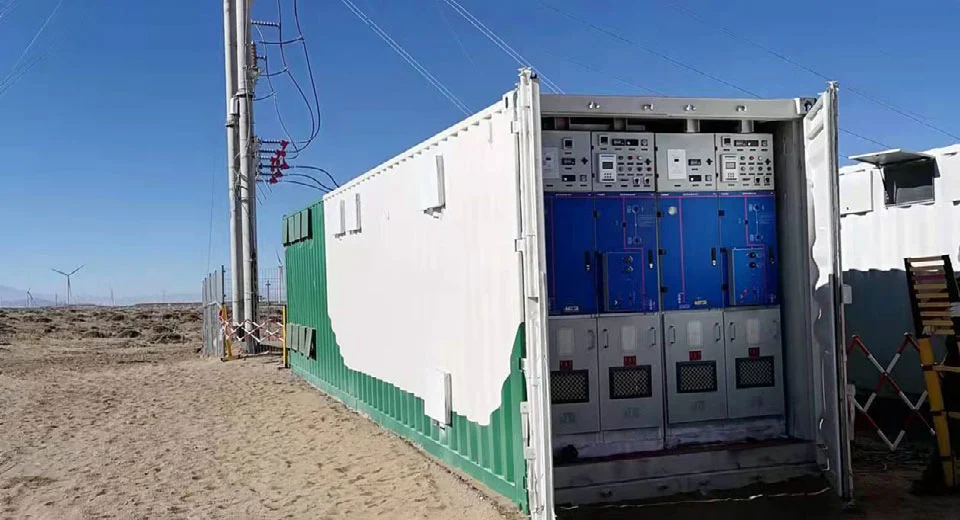

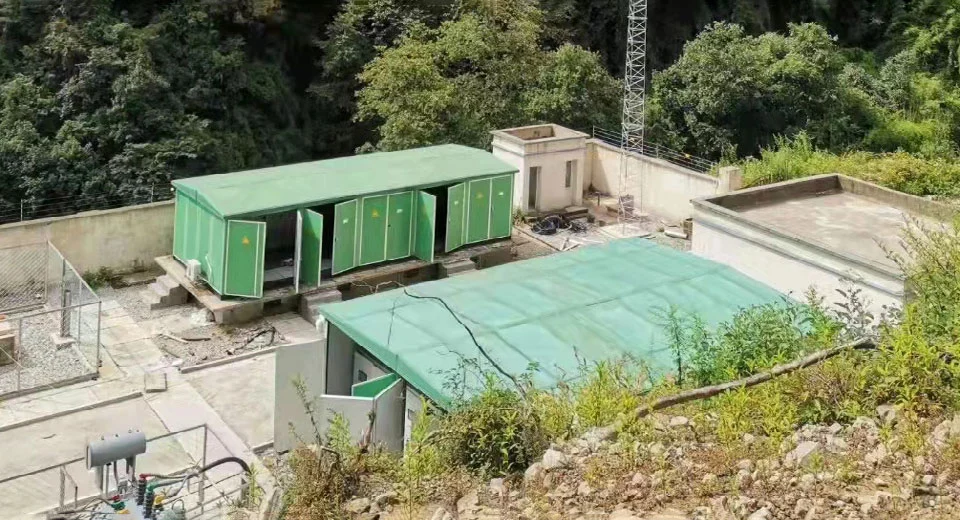

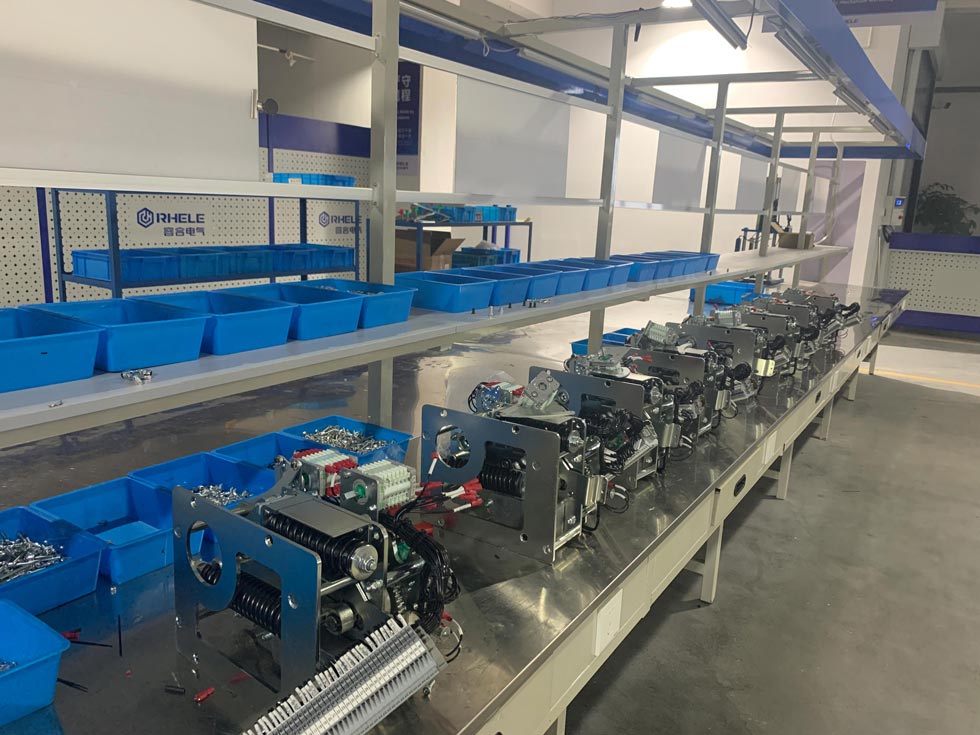

عرض المنتجات
