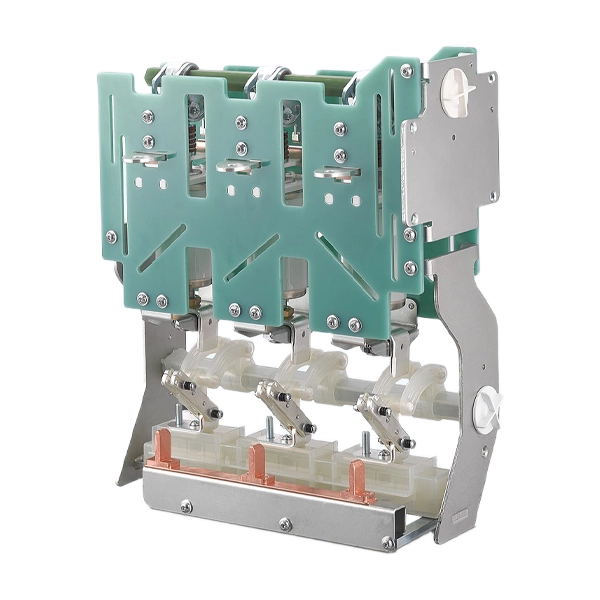

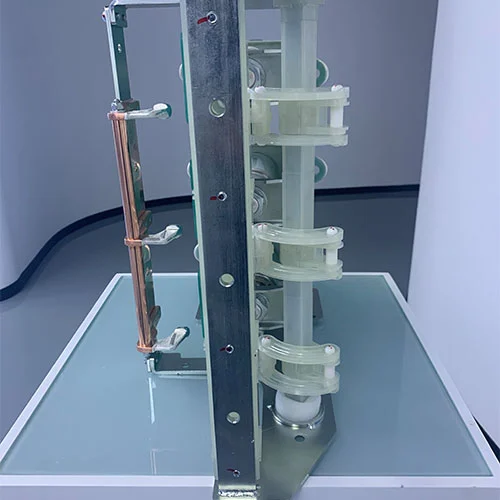

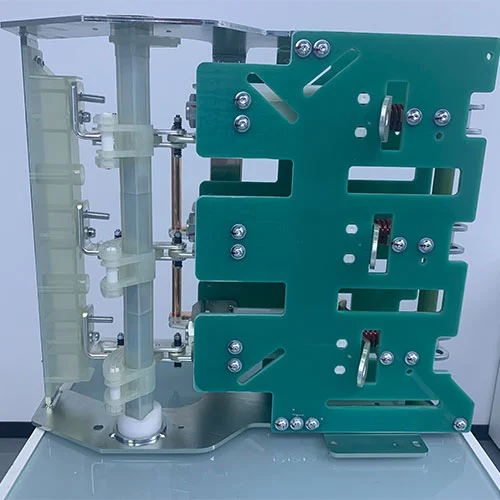

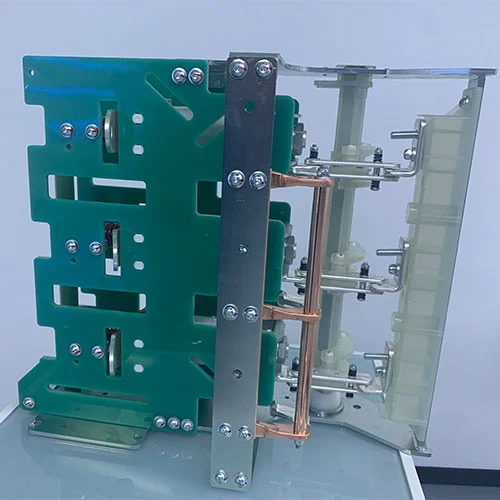

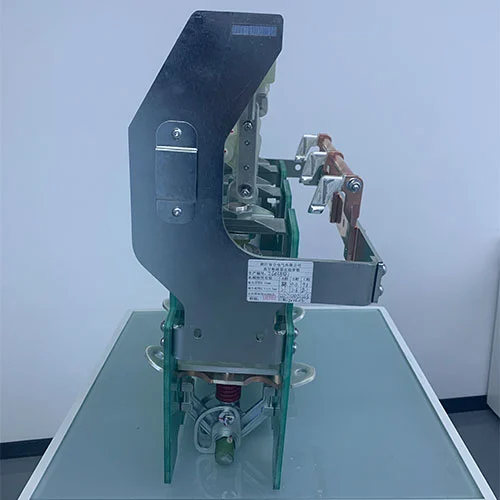

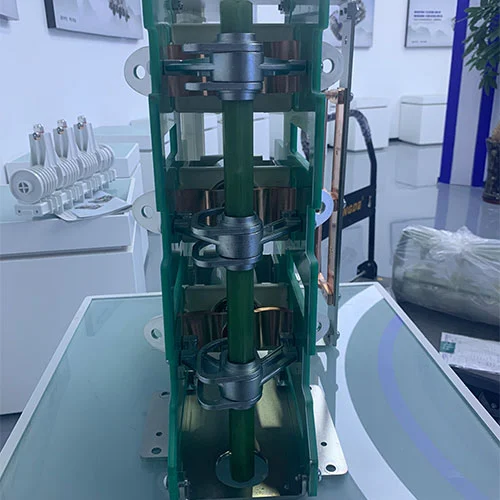

قواطع دوائر فراغية متوسطة الجهد 22 كيلو فولت مع فاصل
يعتبر قاطع الدائرة الفراغية ذو الجهد المتوسط 22 كيلو فولت مع أداة الفصل حلاً موثوقًا صممته شركة Cotenele، وهي شركة تصنيع صينية محترفة، خصيصًا لأنظمة توزيع الطاقة الحديثة. لكل من قواطع الدائرة الكهربائية وقواطع الفصل وظائف مختلفة؛ ويخلق استخدامها المشترك تأثيرًا تآزريًا قويًا، حيث يلعب دورًا حاسمًا في ضمان التشغيل المستقر والفعال لشبكة الطاقة.
يعتمد استقرار مجموعة المفاتيح الكهربائية على الحماية القوية ونظام التبديل. تعد مكوناته الأساسية، على سبيل المثال قاطع الدائرة الكهربائية ذو الجهد المتوسط 22 كيلو فولت المزود بفاصل، أول حاجز وقائي ضد الأعطال الكهربائية، والذي يمكن أن يمنع الأعطال واسعة النطاق وتكاليف إيقاف التشغيل المرتفعة. الغرض من تصميم قواطع الدائرة الفراغية هو قطع التيارات الخاطئة، بينما توفر مفاتيح العزل طريقة مرئية لعزل الدوائر للصيانة. فهي تتمتع بسلامة وموثوقية مجموعة المفاتيح الكهربائية في شبكة توزيع الطاقة، وتلبي متطلبات التصميم الكهربائي الحديث، وتؤكد على الصداقة البيئية، والمتانة، وانخفاض الصيانة.
نموذج المنتج
| دينار كويتي | V | 24 | D | 630 | 20 |
| شركة شفرة |
آلية تشغيل قاطع الدائرة الفراغية | تصنيف الجهد االكهربى |
نوع التأريض | تصنيف حاضِر |
تصنيف قصير الوقت الصمود الحالي |
ما هو قاطع الدائرة الكهربائية (VCB)؟
يعد قاطع الدائرة الفراغية أحد المكونات الأساسية في مجموعة المفاتيح الكهربائية ذات الجهد المتوسط، والتي تقطع التيار باستخدام الفراغ كوسيلة لإطفاء القوس الكهربائي. عندما تنفصل نقاط التلامس الخاصة بقاطع الدائرة الفراغية تحت خطأ، يتشكل قوس من بخار المعدن المتأين. في الفراغ، ينطفئ هذا القوس على الفور تقريبًا حيث تتكثف الأبخرة المعدنية مرة أخرى على نقاط الاتصال، مما يمنع إعادة الاشتعال.
المكونات الرئيسية:
قاطع الفراغ:حاوية أسطوانية محكمة الغلق تحتوي على نقاط اتصال ثابتة ونقاط اتصال متحركة.
آلية التشغيل:تنفيذ وظيفة إغلاق وفصل جهات الاتصال. تشمل الأنواع الأنواع اليدوية والكهربائية.
المحركات وقضبان التوصيل:نقل الحركة الناتجة عن آلية تشغيل قاطع الدائرة الفراغية إلى جهات الاتصال.
المزايا:
وظيفة إطفاء القوس الفعالة:تحقيق عزل الأخطاء بسرعة مع استهلاك طاقة منخفض للغاية.
تكلفة الصيانة منخفضة جدًا:لا يحتاج قاطع الدائرة الفراغية إلى إضافة أي وسط عازل أو غاز.
صديقة للبيئة:قاطع الدائرة الفراغية يختلف عن قواطع التيار سداسي فلوريد الكبريت، قواطع الدائرة الفراغية لا تنتج أي غازات ضارة أثناء التشغيل، مما يجعلها أكثر صداقة للبيئة.
موثوقية عالية:عمر تشغيل قاطع الدائرة طويل ومناسب للتشغيل المتكرر
ما هو قاطع التبديل؟
مفتاح الفصل هو مفتاح كهربائي مثبت في مجموعة المفاتيح الكهربائية ذات الجهد المتوسط، في الوضع المغلق، يحمل تيار الحمل العادي. يمكن لمفتاح العزل هذا أيضًا إنشاء وكسر تيار الحمل المقدر. في ظل ظروف غير طبيعية، مثل دائرة كهربائية قصيرة، يمكنه حمل تيار العطل هذا لمدة قصيرة محددة، ولكنه غير مصمم لمقاطعته. تتمثل وظيفة السلامة الأساسية لمفتاح الفصل هذا في توفير وسيلة موثوقة للعزل، والتي تضمن إلغاء تنشيط الدائرة تمامًا للصيانة أو الإصلاح.
الميزات الرئيسية:
كسر التحميل: يمكن لمفتاح الفصل أن يوفر قدرة مقاطعة تيارات الحمل العادية.
العزل المرئي: يمكن أن يوفر مفتاح العزل فجوة مرئية لتأكيد إلغاء تنشيط الدائرة.
قدرة التحمل: يمكن لمفتاح المعزل أن يتحمل تيارات الدائرة القصيرة حتى يقوم جهاز حماية متسلسل (مثل VCB) بإزالة الخطأ.
التكوينات: يحتوي جهاز الفصل على تكوينين للتصميمات المعزولة بالهواء أو الغاز، وغالبًا ما يمكن دمجها مع الصمامات لحماية المحولات.
لماذا تختار قواطع دوائر فراغية متوسطة الجهد 22KV مع فاصل؟
يعد الجمع بين قاطع الدائرة الفراغية + فاصل الفصل تكوينًا قياسيًا في أنظمة الجهد المتوسط (حتى 40.5 كيلو فولت).
الفوائد الأساسية
حماية كاملة + عزل في نظام واحد
تحسين السلامة التشغيلية
تقليل وقت التوقف عن الصيانة
تصميم مدمج وفعال
نطاق تطبيقات مجموعات VCB + Disconnector:
إن الجمع بين VCB وقاطع الفصل هو تكوين قياسي في الوحدة الرئيسية الحلقية ذات الجهد المتوسط (حتى 40.5 كيلو فولت)، والتي يمكن أن توفر الحماية والعزل المضمون. هذا المزيج مهم في:
محطات توليد الطاقة: يمكن لهذا المزيج حماية المولدات والمحولات عند حدوث أعطال في الجهاز، مما يضمن إنتاج الكهرباء دون انقطاع.
المحطات الكهربائية الفرعية: يعمل الجمع بين قاطع الدائرة الفراغية ومفتاح الفصل على حماية المفاتيح الكهربائية والمحولات، كما يعمل VCB على إزالة الأخطاء وعزل المقاطع للصيانة.
المنشآت الصناعية: الجمع بين قاطع الدائرة الفراغية ومفتاح المعزل للتحكم في المحركات والناقلات والآلات الثقيلة وحمايتها في مصانع التصنيع ومصانع الصلب والمصافي.
أنظمة الطاقة المتجددة: إدارة تقلبات الطاقة وحماية البنية التحتية في محطات طاقة الرياح والطاقة الشمسية.
نظام الطاقة المتجددة: يمكن لقاطع الدائرة الفراغية ذو الجهد المتوسط 22 كيلو فولت المزود بأداة فصل التعامل مع تقلبات الطاقة وحماية البنية التحتية لمحطات طاقة الرياح والطاقة الشمسية.
نظام السكك الحديدية: يمكن للمزيج حماية نظام إمداد طاقة القطار وضمان سلامة الركاب والقطارات.
محطة فرعية مدمجة (CSS): في شبكة التوزيع الثانوية، توفر هذه المجموعات وظائف تحويل وحماية موثوقة في مساحة صغيرة.
المعلمات التقنية
| SN | محتوى | وحدة | اِصطِلاحِيّ بوراميتر |
| 1 | مقاومة الدائرة الرئيسية | شΩ | ≥60 |
| 2 | على السفر | مم | 2-3 |
| 3 | التخليص بين جهات الاتصال المفتوحة | مم | 11-12 |
| 4 | مدة ارتداد الاتصال عند إغلاق العملية | آنسة | ≥2 |
| 5 | متوسط سرعة الافتتاح | آنسة | 1-1.6 |
| 6 | متوسط سرعة الإغلاق | آنسة | 0.6-1.1 |
| 7 | خارج تزامن فتح الاتصال | آنسة | ≥2 |
| 8 | خارج تزامن إغلاق الاتصال | آنسة | ≥2 |

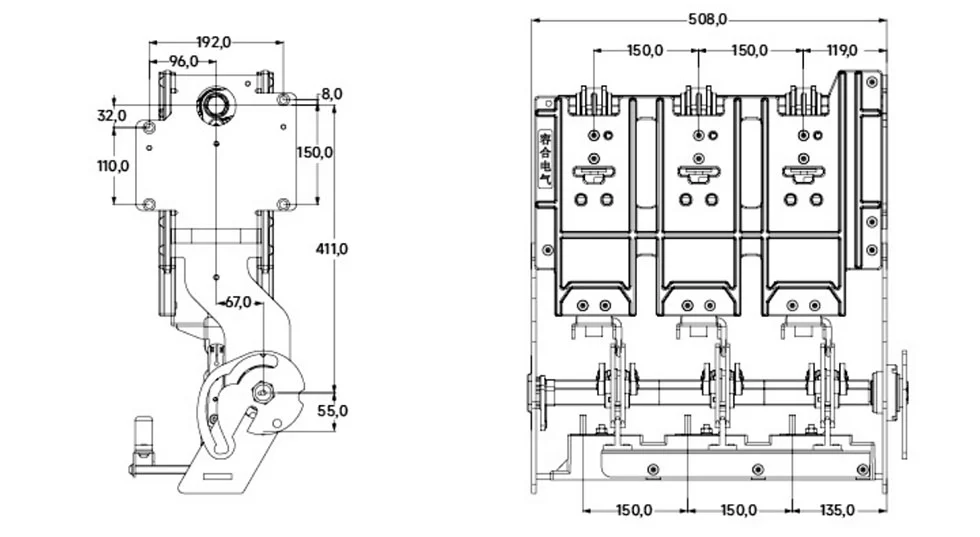

المظهر والأبعاد

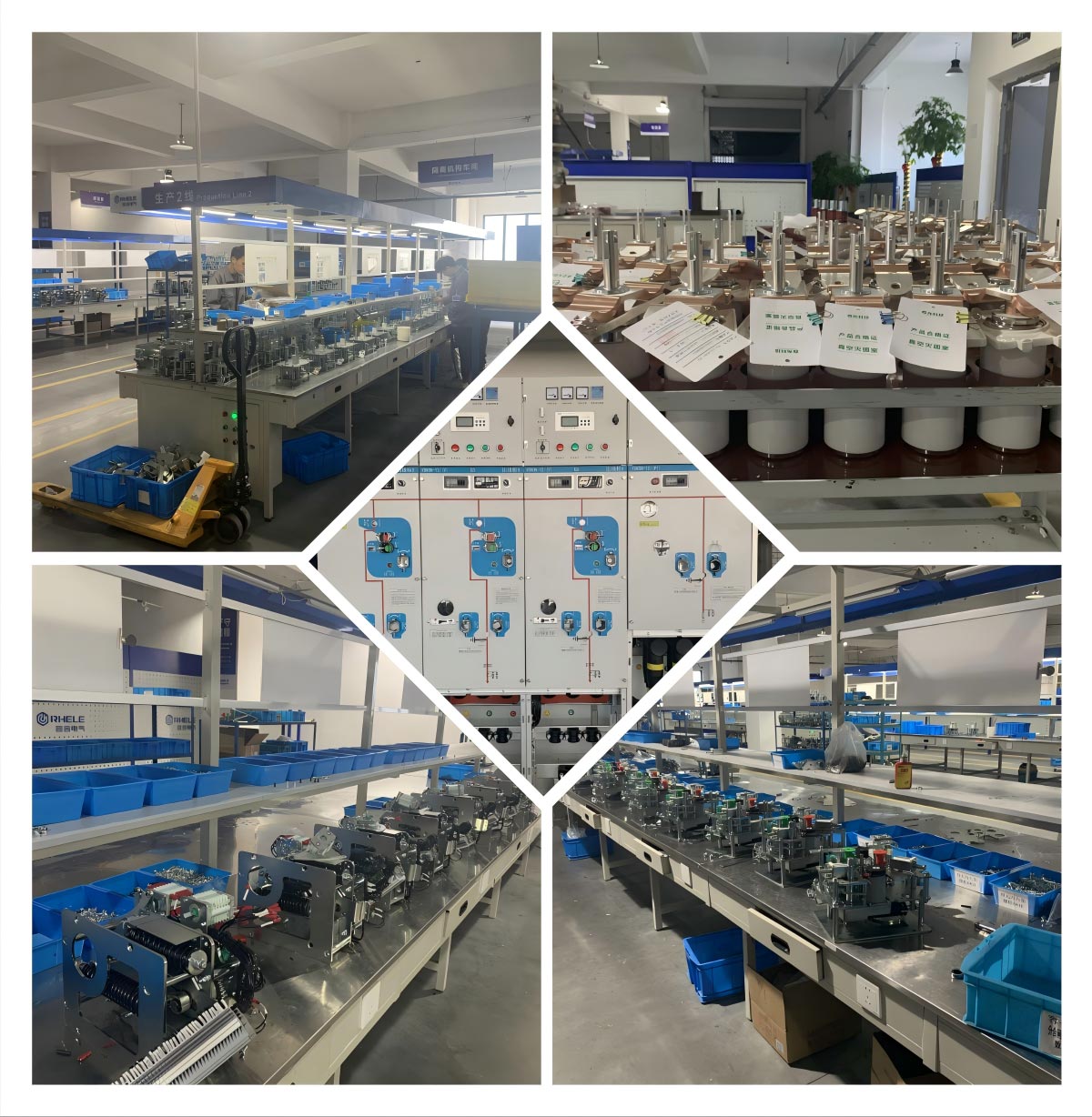

ورشة عمل لدينا
التعليمات
1. ما الذي يجعل قاطع الدائرة الفراغية ذات الجهد المتوسط 22 كيلو فولت مع فاصل فريد من نوعه في أنظمة الجهد المتوسط؟
ج: يجمع قاطع الدائرة الفراغية ذو الجهد المتوسط 22 كيلو فولت مع أداة الفصل بين الانقطاع السريع للخطأ والعزل المرئي الآمن في جهاز واحد. يضمن القاطع الفراغي الخاص به إطفاء القوس بسرعة، بينما يوفر الفاصل عزل صيانة موثوقًا به. يوفر هذا المزيج موثوقية عالية، وصيانة منخفضة، وسلامة بيئية، مما يجعله مثاليًا لمحطات الطاقة والمحطات الفرعية والمرافق الصناعية وأنظمة الطاقة المتجددة.
2. Why are operating mechanisms so critical to circuit breaker reliability?
ترتبط معظم الأخطاء في قواطع الدائرة بآلية التشغيل. هذا النظام المعقد الذي يتكون من النوابض والأقفال والمحركات مسؤول عن تخزين وإطلاق الطاقة اللازمة لفتح وإغلاق جهات الاتصال. إذا تعطلت المؤسسة، فلن يعمل قاطع الدائرة بشكل صحيح، مما يؤدي إلى الإضرار بسلامة نظام الحماية بأكمله.
3. كيف تعمل آلية الزنبرك في VCB؟
يقوم المحرك الكهربائي بشحن "زنبرك الإغلاق" ميكانيكيًا، والذي يتم تأمينه بواسطة مشبك قفل. عند تلقي إشارة إغلاق، يتم تحرير مشبك القفل، وسوف تتسبب طاقة الزنبرك في إغلاق جهة الاتصال. يقوم هذا الإجراء في نفس الوقت بشحن "رحلة الربيع". بعد ذلك، سيقوم المحرك بشحن زنبرك الإغلاق على الفور، والاستعداد للعملية التالية.
4. ما الذي تشير إليه عبارة "خالية من SF₆" الخاصة بمفتاح الفصل؟
تستخدم مجموعة المفاتيح الكهربائية التقليدية المعزولة بالغاز عادةً غاز سداسي فلوريد الكبريت (SF ₆). ومع ذلك، فإن مفاتيح العزل KDSVM-12 أو بعض منتجات Cotenle الأخرى التي لا تستخدم أي غاز سداسي فلوريد الكبريت تستخدم عزل الهواء النظيف أو الفراغ لتحقيق أداء عالٍ مع تجنب التأثير السلبي لسداسي فلوريد الكبريت على البيئة.
5. ما هي العوامل التي نأخذها في الاعتبار عادة عندما نختار VCB؟
العوامل الرئيسية هي:
الفولتية والتيارات المقدرة: يجب أن تتوافق الفولتية والتيارات المقدرة مع الحمل المقنن ومتطلبات الحمل الأقصى للنظام.
قدرة المقاطعة: يجب أن تكون قادرة على إزالة أقصى تيار خطأ ممكن بأمان.
آلية التشغيل: اختر بين الزنبركي أو المغناطيسي أو الهيدروليكي بناءً على تردد التشغيل المطلوب وزمن الاستجابة.
التحمل الميكانيكي والكهربائي: يشير العدد الأكبر من دورات التشغيل المقدرة إلى عمر خدمة أطول واحتياجات صيانة أقل.
صور الشحنة
عرض المنتجات
الكلمات الساخنة: قواطع دوائر فراغ متوسطة الجهد 22KV مع مورد فاصل، الشركة المصنعة، المصنع
