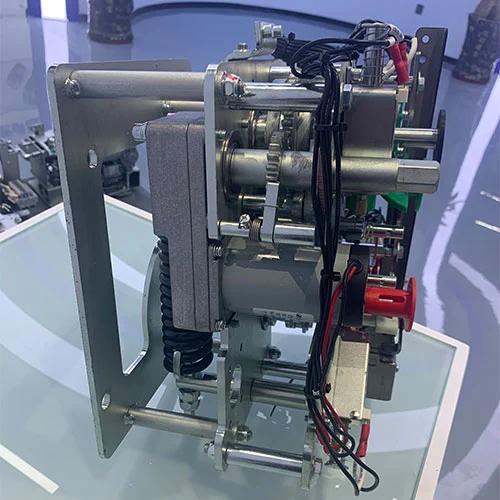

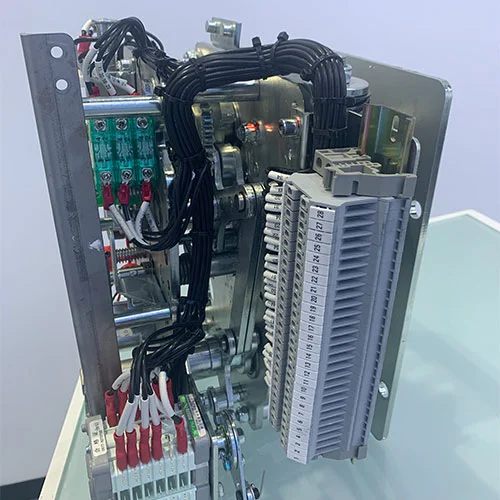

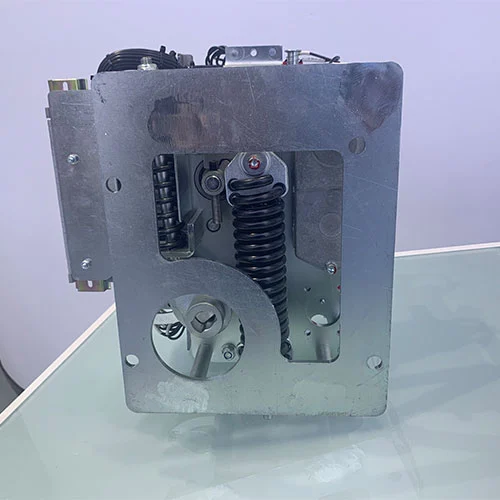

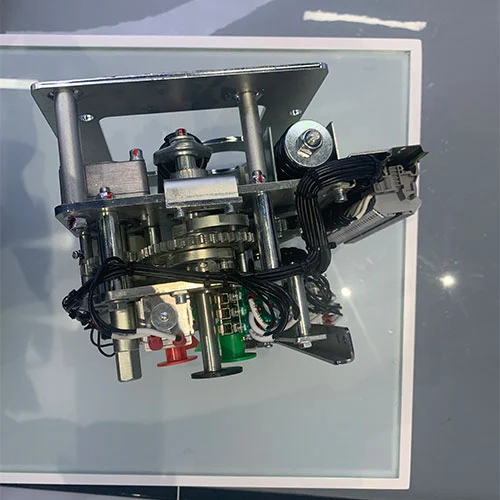

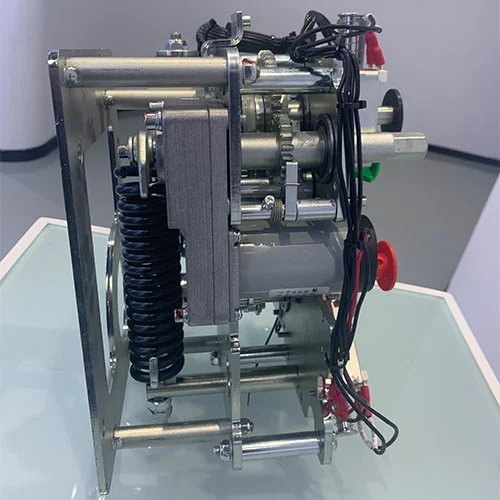

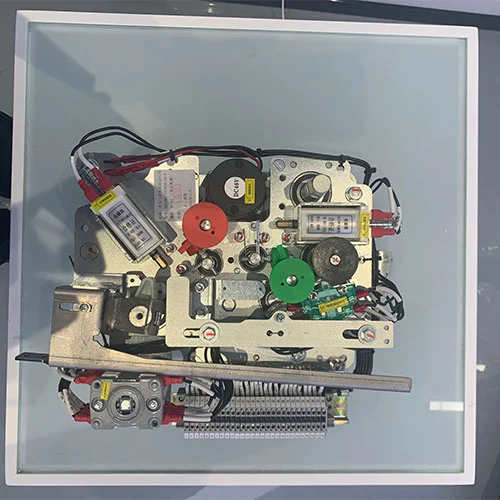

آلية قاطع الدائرة 33KV مع آلية العزل

آلية قاطع الدائرة 33KV مع آلية تشغيل آلية العزل وآلية تشغيل القاطع، تشكل جوهر مجموعة المفاتيح الكهربائية ذات الجهد المتوسط ​​الصديقة للبيئة. تم تصميم هذه الآلية لتحقيق الموثوقية وكفاءة الصيانة والسلامة البيئية، وتضمن انقطاعًا آمنًا للخطأ وعزل الدائرة مع تجنب الغازات الدفيئة الضارة مثل SF₆.

توفر سلسلة KDSVM-12/630-20-X حلاً يعمل بنابض لقاطع الدائرة وفاصل فصل متشابك ميكانيكيًا، مما يوفر تسلسل تشغيل كامل وآمن لتطبيقات الجهد المتوسط.

تشمل الميزات الرئيسية ما يلي:

إغلاق وفتح يعمل بالزنبرك

التعشيق الميكانيكي بين القاطع والفاصل

القدرة على إعادة الإغلاق التلقائي

تصميم بزر منفصل مع غطاء أمان مقاوم للغبار

عمر ميكانيكي عالي (> 10000 عملية)

التوافق مع GB1984-2014 وGB/T1985-2023

نموذج المنتج

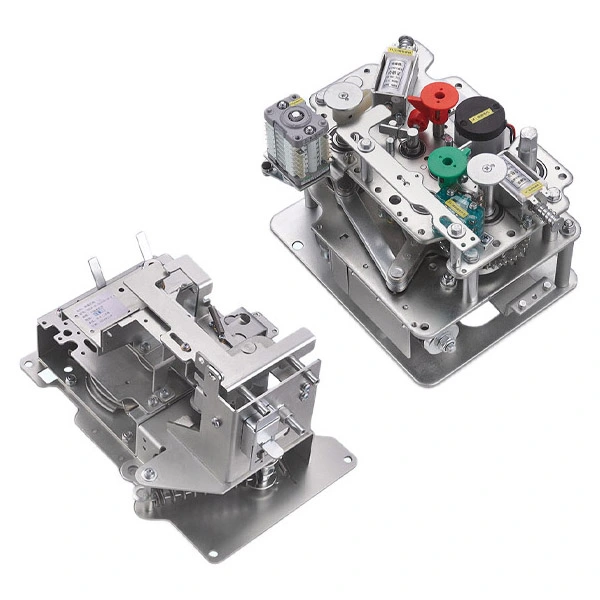

مكونات آلية التشغيل

تم تصميم آلية قاطع الدائرة 33KV مع آلية العزل الخاصة بشركتنا بدقة، مما يضمن التشغيل الآمن والموثوق مع تسهيل الاستخدام الميداني.

1. آلية تشغيل قاطع الدائرة الفراغية

يستخدم قاطع الدائرة تخزين طاقة الزنبرك الميكانيكي لضمان التشغيل المستقل الفوري حتى أثناء انقطاع التيار الكهربائي. يمكن أن يتعثر بسرعة في حالة حدوث خطأ ويغلق بسرعة عند الطلب. يؤدي استخدام طفاية القوس الفراغي إلى التحكم في القوس بشكل فعال، مما يضمن سلامة الدائرة واستقرارها.

وهذا يعني أنه حتى في حالات الطوارئ، تتم حماية معدات شبكة الطاقة الخاصة بك وموظفيها بشكل موثوق.

2. افصل آلية تشغيل المفتاح

توفر مفاتيح الفصل الخاصة بنا التشغيل اليدوي أو الكهربائي، مما يسمح لك بسهولة إنشاء فجوة عزل مرئية. يضمن التصميم المتشابك الميكانيكي عدم إمكانية تشغيل مفتاح الفصل إذا لم يتم تعطل قاطع الدائرة بالكامل، وبالتالي منع المخاطر الناجمة عن سوء التشغيل.

نحن نولي أهمية كبيرة لسلامة العملاء؛ ولذلك، يخضع كل مفتاح فصل لاختبارات صارمة لضمان التشغيل السلس والموثوق.

كيف أقوم بالعملية بشكل صحيح؟

توفر آلية قاطع الدائرة 33 كيلو فولت مع آلية العزل عملية سهلة وآمنة في كل خطوة. كمورد، تضمن منتجاتنا تشغيلًا فعالاً وخاليًا من القلق في هذا المجال.

1. عملية تخزين الطاقة

آلية قاطع الدائرة لدينا تدمج جهاز العزل، مما يضمن التثبيت الآمن على لوحة التحكم. ما عليك سوى تدوير مقبض التشغيل المخصص المرفق حتى يتم سماع صوت "نقرة" لشحن الزنبرك؛ سيتم أيضًا تشغيل مفتاح الحد.

في حالة استخدام التشغيل الكهربائي، ما عليك سوى توصيل مصدر الطاقة. سيقوم الجهاز تلقائيًا بتخزين الطاقة، وبمجرد شحن المحرك بالكامل، سيتم فصله، مما يحافظ على الطاقة بأمان لإغلاق قاطع الدائرة على الفور. قبل التشغيل، تأكد من توصيل جميع الأسلاك المساعدة بشكل صحيح لمزيد من راحة البال.

2. عملية الإغلاق

الإغلاق اليدوي: اضغط على الزر الأخضر لتحرير الطاقة المخزنة على الفور، ودفع قاطع الدائرة لإغلاق الدائرة الرئيسية.

الإغلاق الكهربائي: يؤدي تشغيل ملف الملف اللولبي للإغلاق إلى تحرير الطاقة المخزنة على الفور، مما يؤدي إلى إغلاق قاطع الدائرة بسرعة. وفي الوقت نفسه، يتم إعادة شحن زنبرك الفتح تلقائيًا، ويمنع التعشيق المضاد لسوء التشغيل بشكل فعال الإغلاق المتكرر، مما يضمن السلامة التشغيلية.

3. تشغيل قواطع الدائرة

التعثر اليدوي: اضغط على الزر الأحمر لتحرير طاقة التعثر المخزنة. يقوم قاطع الدائرة بفصل الدائرة الرئيسية بسرعة، مما يضمن سلامة الدائرة.

التعثر الكهربائي: يتم توفير الطاقة إلى ملف الملف اللولبي التعثر. يطلق الجهاز الكهرومغناطيسي الطاقة المخزنة، مما يجعل قاطع الدائرة يفتح نقاط الاتصال الخاصة به بسرعة ويقطع التيار بأمان.

التعليمات

س 1: كيف يمكن تعزيز موثوقية الآلية التي تعمل بالزنبرك في VCB؟

A1: يقوم التصميم الذي يعمل بالزنبرك بتخزين الطاقة ميكانيكيًا، مما يضمن أن قاطع الدائرة الفراغية لا يحتاج إلى أي طاقة خارجية. يمكن لآلية التشغيل هذه أن تعمل بسرعة كبيرة وموثوقة عند حدوث الأخطاء. الفرق بين الأنظمة الهيدروليكية أو الهوائية هو أن الأجزاء المتحركة أقل ولا تحتاج إلى تجديد السوائل، كما أن التحمل الميكانيكي مرتفع للغاية ولا يحتاج إلى صيانة.

س2: هل يمكن تشغيل آلية الفصل أثناء تشغيل الدائرة؟

ج2: لا، قطعاً لا يمكن. أهم ميزة أمان في مجموعة آلية التشغيل هي التعشيق الميكانيكي. يتم حظر تشغيل آلية الفصل فعليًا ما لم يكن قاطع الدائرة الفراغية مفتوحًا بالكامل. تعمل آلية وظيفة التعشيق هذه على منع أي محاولة لفتح أداة الفصل تحت الحمل، مما قد يؤدي إلى الإضرار بسلامة عامل التشغيل.

س 3: ما هي المعايير التي تتوافق معها آلية قواطع الدائرة 33KV مع آليات العزل؟

ج3: تم تصميم هذه الآليات واختبارها لتلبية المعايير الدولية للمعدات ذات الجهد العالي. يتضمن هذا عادةً معايير مثل GB1984 وGB/T 1985، والتي تتوافق مع مواصفات IEC الأوسع، مما يضمن السلامة والأداء والموثوقية.

س 4: هل يمكن تشغيل قاطع الدائرة الفراغية عند فقدان طاقة التحكم؟

A4: نعم، للسبب. يمكن أن يكون تشغيل الزنبرك تشغيلًا يدويًا كاملاً. يمكن شحن النوابض يدويًا باستخدام المقبض، ويمكن فتح أو إغلاق قاطع الدائرة الفراغية بواسطة الأزرار اليدوية. يمكن أيضًا تشغيل مفتاح الفصل يدويًا. والتي يمكن أن تضمن الأداء الوظيفي عند الحاجة إلى سيناريوهات التثبيت أو الصيانة أو انقطاع التيار الكهربائي.

س5: كيف يتم دمج آلية VCB وآلية الفصل في مجموعة المفاتيح الكهربائية؟

ج5: لقد تم تصميمها كتجميع منسق. تم تركيب آلية التشغيل VCB لتشغيل قاطع الفراغ، كما تم تركيب آلية الفصل على لوحة العزل الخاصة به. يتم ربطها عبر نظام تشابك ميكانيكي، غالبًا ما يستخدم قضبان ومزالج، مما يفرض تسلسل التشغيل الصحيح الذي يجب أن يفتحه القاطع قبل أن يتحرك القاطع، مباشرة داخل الأجهزة، مما يوفر السلامة.
