مفتاح كسر حمل الجهد المتوسط ​​الداخلي 33KV

في نظام توزيع الطاقة، لا نحتاج فقط إلى الموثوقية والسلامة ولكننا نحتاج أيضًا إلى المسؤولية البيئية. يعد مفتاح فصل الحمل ذو الجهد المتوسط ​​الداخلي 33 كيلو فولت مكونًا مهمًا للغاية في هذا المجال، خاصة بالنسبة لمجموعة المفاتيح الكهربائية الصديقة للبيئة. تُستخدم مفاتيح فصل الحمل هذه لانقطاع الدائرة بشكل فعال وآمن في أنظمة الجهد المتوسط، فهي مهمة جدًا للتحكم في الطاقة وحمايتها. تتميز محولات كسر الحمل هذه بتقنيات تبريد القوس المتقدمة والصديقة للبيئة، ولها ميزات مدمجة ومتينة، واليوم، تُستخدم مفاتيح كسر الحمل على نطاق واسع لإدارة الطاقة المستدامة في التطبيقات الصناعية والتجارية والمرافق العامة، وتتوافق مع الاتجاهات العالمية للبنية التحتية الكهربائية الخضراء.

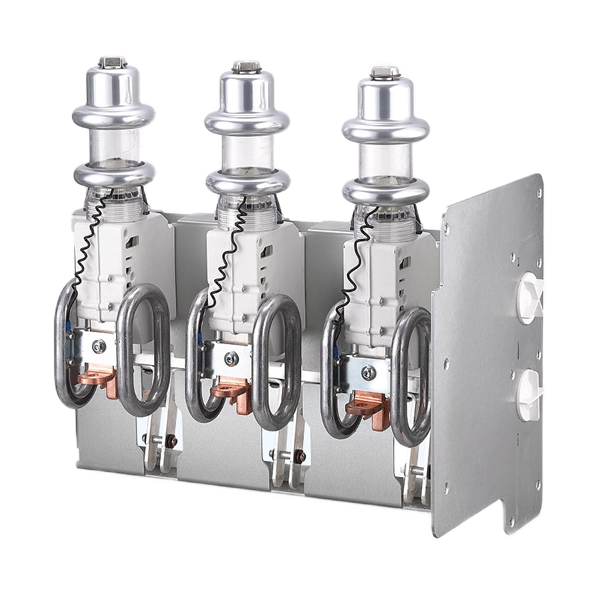

نموذج المنتج

ما هو مفتاح كسر التحميل؟

إن مفتاح فصل الحمل ذو الجهد المتوسط ​​الداخلي بقدرة 33 كيلو فولت هو جهاز تبديل كهربائي يستخدم عادةً لتصنيع وحمل وكسر التيارات في ظل ظروف الدائرة العادية. العنصر الأكثر أهمية هو أنه يمكنه أيضًا حمل التيارات لمدة محددة في ظل ظروف غير طبيعية، مثل الدوائر القصيرة، وغالبًا ما يتم دمجها مع الصمامات المستخدمة. تتمثل الوظيفة الأساسية لمفتاح كسر الحمل في عزل وإلغاء تنشيط أقسام شبكة الجهد المتوسط ​​بأمان لإجراء تغييرات في الصيانة أو التكوين. الفرق مع قواطع الدائرة التي تستخدم لمقاطعة تيارات الأعطال العالية، يتم استخدام LBS للانقطاع الموثوق لتيارات الحمل (تيار التشغيل العادي). يعد مفتاح فصل الحمل مكونًا مهمًا في الوحدات الرئيسية الحلقية (RMUs) والمفاتيح الكهربائية الداخلية لنظام توزيع الطاقة، والتي يمكن أن تضمن المرونة التشغيلية والحماية.

ما هو تصنيف مفاتيح كسر التحميل

يتم تصنيف مفاتيح كسر التحميل بشكل عام بناءً على الوسيلة المستخدمة للعزل وانقراض القوس الكهربائي:

مفتاح كسر الحمل الفراغي: إن وسيلة العزل والقوس هي وسيلة الفراغ. عندما تنفصل الاتصالات، ينطفئ القوس بسرعة. هذا النوع من العزل ووسيلة إخماد القوس يقدم أداء ممتاز لتبريد القوس، ومفاتيح كسر الحمل هذه تتميز بميزات التحمل الميكانيكي العالي، الحد الأدنى من الصيانة، وهي صديقة للبيئة.

مفتاح فصل الحمل SF6: إن وسيلة العزل وإخماد القوس لهذا النوع من مفتاح فصل الحمل هي غاز سداسي فلوريد الكبريت (SF6). يتمتع غاز SF6 بقوة عازلة عالية مناسبة للتصميم المدمج للغاية، ومفاتيح فصل الحمل هذه لها فائدة كبيرة في تطبيقات الجهد العالي. يتكيف مفتاح فصل الحمل sf6 مع التصميم المحكم مدى الحياة لتقليل التعامل مع الغاز.

مفتاح كسر حمل الهواء: يستخدم مفتاح كسر حمل الهواء الهواء المحيط باعتباره وسيلة عازلة ووسيلة لإخماد القوس، وعادةً ما يتم تجهيز هذا النوع من مفاتيح كسر الحمل بآلية مساعدة زنبركية لتمديد القوس وتبريده بسرعة. إن وسيلة العزل وإخماد القوس الكهربائي هذه هي وسيلة قوية وفعالة من حيث التكلفة وموثوقة ومناسبة للمفاتيح الكهربائية الداخلية المدمجة العامة.

يعتمد اختيار نوع مفتاح فصل الحمل على مستوى الجهد وسعة المقاطعة المطلوبة والاعتبارات البيئية وقيود المساحة داخل مجموعة المفاتيح الكهربائية.

نطاق تطبيق قواطع دوائر الفراغ

المعلمات التقنية

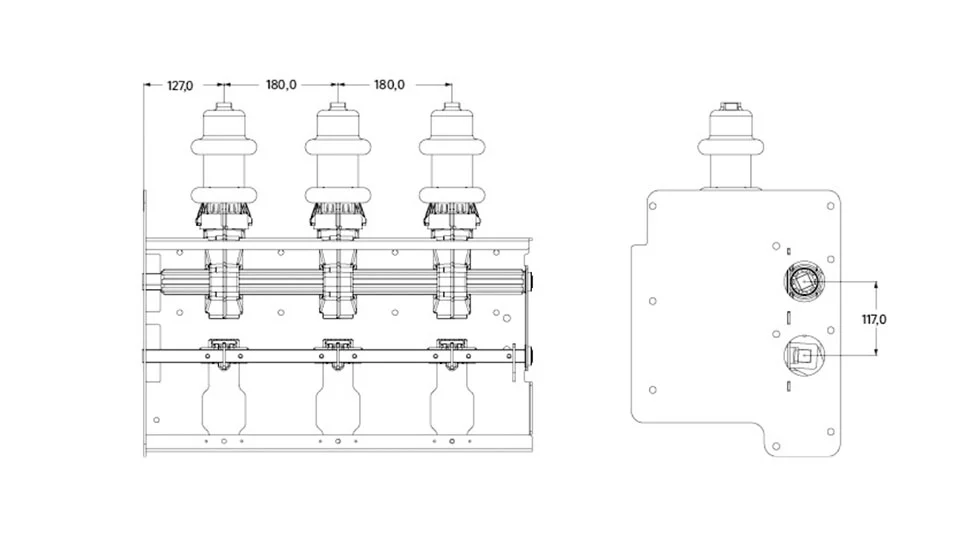

المظهر والأبعاد

التطبيقات

يعد مفتاح فصل الحمل ذو الجهد المتوسط ​​الداخلي 33 كيلو فولت مناسبًا لمجموعة واسعة من الصناعات والتطبيقات، مما يوفر للعملاء حلول إدارة طاقة آمنة وموثوقة ومريحة:

1. المصانع الصناعية والتصنيعية

يستخدم مفتاح فصل الحمل هذا عمومًا للعزل الآمن لوحدات التغذية للمعدات الكهربائية والمحولات وبنوك المكثفات، ولضمان استمرارية التشغيل وسلامة الموظفين عند صيانة المعدات الكهربائية.

2. المجمعات التجارية والمباني الحيوية

وفي المستشفيات ومراكز البيانات والمكاتب الكبيرة، توفر تجزئة آمنة للطاقة لتوفير إمدادات متواصلة وإدارة سهلة للدوائر.

3. شبكات المرافق والتوزيع

إنها المكون الأساسي للمحطات الفرعية الداخلية ووحدات RMU، مما يتيح تكوين الشبكة الآمنة وعزل الأخطاء وحماية محولات التوزيع.

4.منشآت الطاقة المتجددة

للتحكم وعزل الدوائر في مزارع الطاقة الشمسية الكهروضوئية، وتوصيلات توربينات الرياح، ومفاتيح نظام تخزين الطاقة.

5. البنية التحتية العامة

يتم استخدام مفاتيح فصل الحمل عادةً لنظام توزيع الطاقة الموثوق والآمن في إمدادات طاقة الجر بالسكك الحديدية ومحطات المطارات والمرافق تحت الأرض.

خصائص المنتج

يحتوي مفتاح فصل الحمل ذو الجهد المتوسط ​​الداخلي KDK-40.5D/630-20 بقدرة 33 كيلو فولت لمجموعة المفاتيح الكهربائية الصديقة للبيئة والتي تم تصنيعها بواسطة Contenele على العديد من الميزات الرئيسية:

1. تعزيز السلامة

يستخدم مفتاح التحميل هذا تقنية إطفاء القوس عالية الأداء ونظام تشابك ميكانيكي موثوق. توفر بعض الطرز أيضًا مفتاح تأريض اختياري، مما يوفر أقصى قدر من الحماية للموظفين والمعدات لديك، ويضمن تشغيلًا أكثر أمانًا في الموقع.

2. تصميم صديق للبيئة

تستخدم مفاتيح تحميل Contenele تقنية التفريغ أو وحدات SF6 محكمة الغلق، مما يقلل التأثير البيئي بشكل فعال. كما أنها تستخدم مواد صديقة للبيئة، وتجسد مفهوم توزيع الطاقة الخضراء.

3. هيكل مدمج

يسمح الحجم الصغير للمفتاح بالتكامل الفعال مع لوحات المفاتيح الكهربائية المختلفة، مما يوفر المساحة ويسهل التركيب والصيانة.

4. عملية مرنة

سواء كنت تحتاج إلى تشغيل يدوي أو كهربائي أو هوائي، فإن مفاتيح التحميل لدينا توفر مجموعة متنوعة من حلول التحكم الآلي للتكيف مع سيناريوهات التطبيق المختلفة.

5. متانة عالية وصيانة منخفضة

يتميز المفتاح بتصميم دقيق واتصالات عالية الجودة وهيكل ميكانيكي، ويتميز بعمر كهربائي وميكانيكي طويل بينما يتطلب الحد الأدنى من الصيانة اليومية، مما يوفر الوقت والتكاليف للعملاء.

6. وظائف متكاملة

ويمكن عادةً دمجه مع صمامات واقية لمقاطعة تيارات الأعطال ويمكن أيضًا إقرانه بأجهزة استشعار للمراقبة والتحكم في الشبكة الذكية، مما يحسن موثوقية النظام.

7. شهادة المعايير الدولية

يتم تصنيع واختبار مفتاح فصل الحمل ذو الجهد المتوسط ​​الداخلي 33 كيلو فولت وفقًا للمعايير الدولية الرئيسية (مثل IEC وIEEE) لضمان السلامة والتوافق في السوق العالمية.

التعليمات

س 1: ما هو الفرق الرئيسي بين مفتاح كسر التحميل وقاطع الدائرة؟

ج: تتمثل الوظيفة الرئيسية لمفتاح كسر التحميل في مقاطعة تيارات الحمل العادية وتوفير العزل الآمن. عادةً لا يتم استخدامه لمقاطعة تيارات الدائرة القصيرة العالية من تلقاء نفسه (وهذا يتطلب صمامات احتياطية). يتم استخدام قاطع الدائرة بشكل عام لمقاطعة تيارات التحميل والخطأ عالية الحجم تلقائيًا.

س2: أيهما أكثر صداقة للبيئة: المكنسة الكهربائية أم SF6 LBS؟

ج: تعتبر قواطع الدائرة الفراغية بشكل عام أكثر صديقة للبيئة لأنها لا تحتوي على غاز SF6. ويتم إغلاق الفراغ بشكل دائم. تستخدم مفاتيح فصل الحمل SF6 الحد الأدنى من الغاز في وحدات محكمة الغلق ومدى الحياة، ولكن يظل قاطع الدائرة الفراغية هو الخيار المفضل لمعظم التطبيقات الصديقة للبيئة.

Q3: هل يمكن استخدام مفتاح فصل الحمل ذو الجهد المتوسط ​​33KV لحماية المحولات؟

ج: نعم، يتم استخدام مفتاح فصل الحمل بشكل عام كجهاز عزل أساسي لمحول التوزيع. عند دمجه مع صمامات الجهد العالي ذات التصنيف المناسب (تشكيل مجموعة "مفتاح الصمامات")، يمكن أن يوفر مفتاح فصل الحمل حماية كاملة للمحول ضد التحميل الزائد وأخطاء الدائرة القصيرة.

س 4: لماذا تختار LBS الذي يعمل بمحرك بدلًا من اليدوي؟

ج: يمكن التحكم في التشغيل الآلي (الكهربائي) لمفاتيح فصل الحمل عن بعد، ويمكن دمج مفتاح فصل الحمل في أنظمة SCADA أو الشبكات الذكية أو تشغيله من مسافة آمنة. لذلك، يمكن لهذا الوضع أن يعزز المرونة التشغيلية لمفتاح كسر الحمل، والسلامة، ويدعم وظائف التشغيل الآلي.

س 5: كم مرة يحتاج مفتاح فصل الحمل الداخلي إلى الصيانة؟

ج: تتميز وحدات LBS الحديثة من النوع المختوم (خاصة SF6 المفرغة والمختومة) بميزات فترات الخدمة الطويلة جدًا مع الحد الأدنى من الصيانة. تشير الصيانة الأولية بشكل عام إلى الفحص البصري، وفحص التشغيل الميكانيكي، والتحقق من تآكل التلامس، وغالبًا ما يستغرق عدة سنوات في ظل ظروف التشغيل العادية.

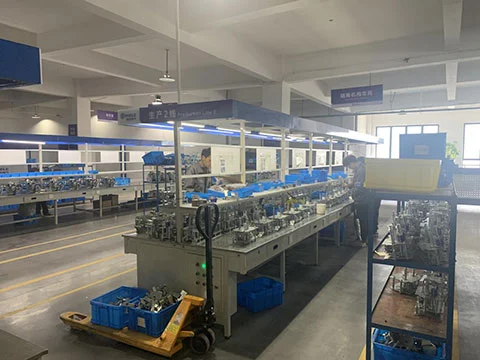

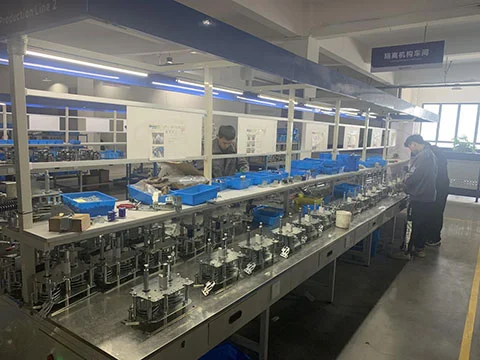

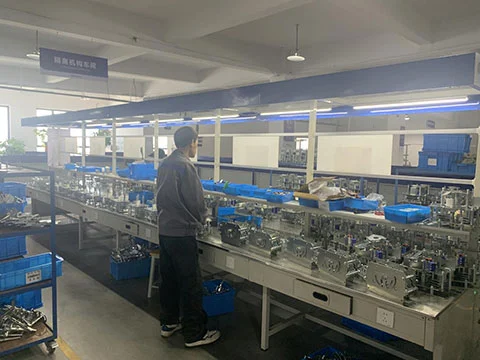

ورشة عمل المصنع

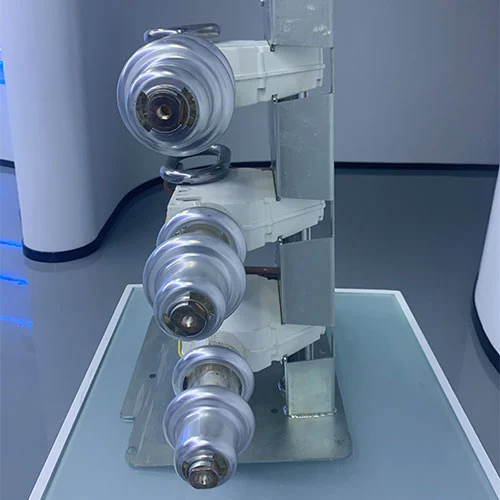

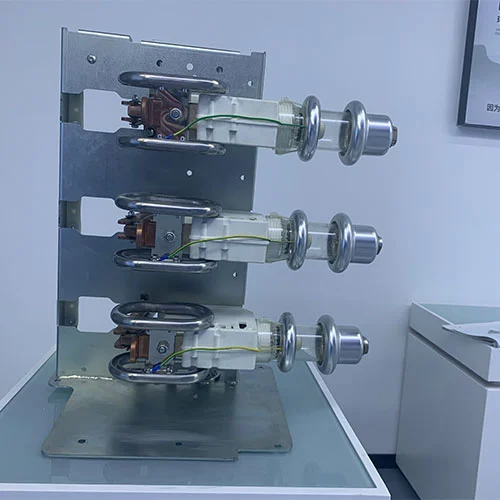

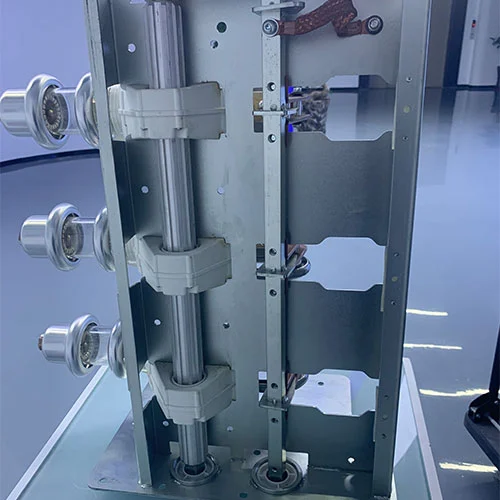

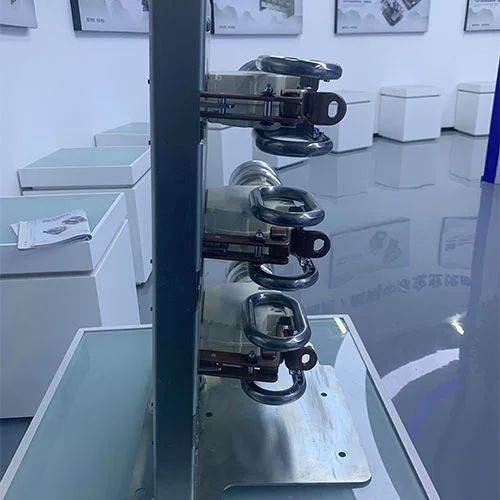

عرض المنتجات
