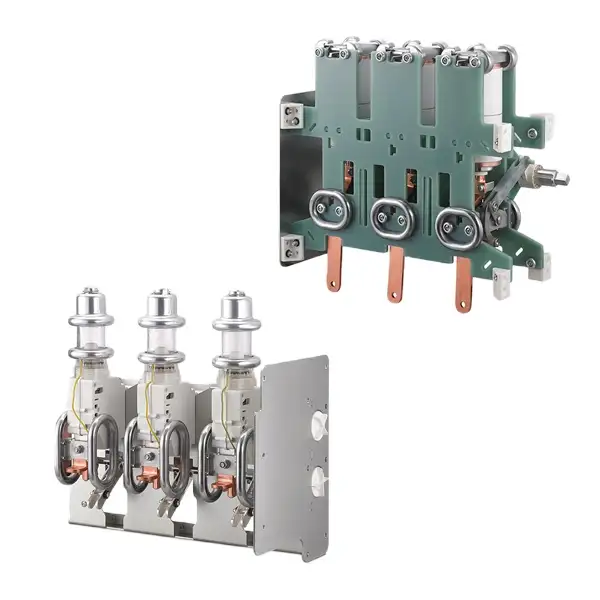

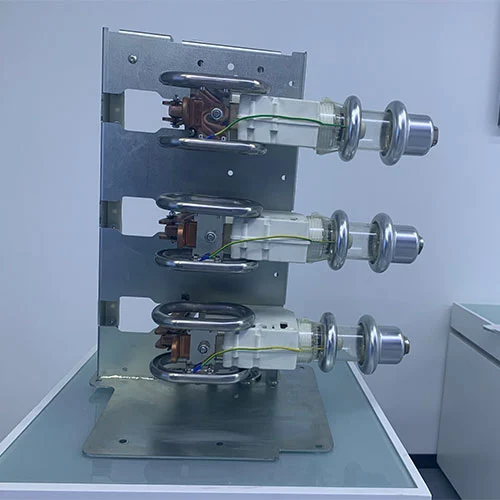

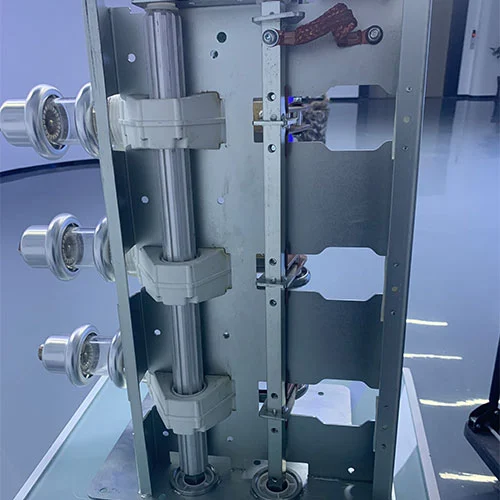

قاطع دائرة فراغ 33 كيلو فولت مع مفتاح عزل
باعتبارها شركة مصنعة محترفة في الصين، تقدم شركة Cotenele International Trade (Wenzhou) Co., Ltd. حلولًا متخصصة للمفاتيح الكهربائية ذات الجهد المتوسط إلى العالي. المنتج المميز - قاطع الدائرة الفراغية 33 كيلو فولت من سلسلة KDV-40.5/630-20 مع مفتاح عزل - يُستخدم على نطاق واسع في المفاتيح الكهربائية ذات الجهد المتوسط الصديقة للبيئة، والوحدات الرئيسية الحلقية، وأنظمة توزيع الطاقة. يجمع هذا التجميع المتكامل بين قاطع دائرة مفرغ ومفتاح عزل، مما يوفر العديد من المزايا مثل سهولة التركيب وعمر الخدمة الطويل.
مجموعة المفاتيح الكهربائية الصديقة للبيئة المعروفة باسم مجموعة المفاتيح الكهربائية "الخضراء" أو "الخالية من SF₆"، تلبي هذه الحاجة إلى بنية تحتية كهربائية مرنة ومستدامة من خلال الجمع بين التميز التشغيلي والمسؤولية البيئية. يدمج قاطع الدائرة الفراغية من سلسلة KDV-40.5/630-20 بقدرة 33 كيلو فولت مع مفتاح العزل قاطع الدائرة الفراغية وفاصل الفصل، مما يوفر ما يلي:
1. سهولة التركيب والحد الأدنى من الصيانة
2. عمر خدمة طويل وموثوقية عالية
3. تصميم مدمج وفعال من حيث التكلفة
4. حل خالٍ من SF₆ صديق للبيئة
يلبي هذا المنتج المعايير الوطنية الصينية للمعدات ذات الجهد العالي ويوفر أداءً قويًا للدائرة القصيرة والتحمل الميكانيكي.
المزايا الرئيسية
تحمل VCB لفترة قصيرة: 20 كيلو أمبير/4 ثانية أو 25 كيلو أمبير/3 ثانية
التحمل الميكانيكي VCB: 10000 عملية
التحمل الميكانيكي للفاصل ومفتاح التأريض: 3000 عملية
مفتاح التأريض يتحمل لفترة قصيرة: 20 كيلو أمبير/4 ثانية.
نموذج المنتج
| دينار كويتي | V | 40.5 | 630 | 20 |
| شركة شفرة |
قاطع دارة فراغي مع آلية | تصنيف الجهد االكهربى |
تصنيف حاضِر |
تصنيف قصير الوقت الصمود الحالي |
ما هو قواطع دوائر الفراغ؟
يعد قاطع الدائرة الفراغية مكونًا رئيسيًا في مجموعة المفاتيح الكهربائية ذات الجهد المتوسط، وهو مصمم لقطع التيار الكهربائي بأمان عن طريق إطفاء القوس في بيئة عالية الفراغ.
كيف يعمل:عند حدوث خطأ، مثل حدوث ماس كهربائي، تنفصل نقاط الاتصال الموجودة داخل قاطع التفريغ المغلق. تفتقر بيئة الفراغ إلى جزيئات الغاز اللازمة للحفاظ على القوس، مما يؤدي إلى إخماده على الفور تقريبًا.
المزايا:
موثوقية عالية وعمر خدمة طويل
الحد الأدنى من متطلبات الصيانة
قدرة كسر ممتازة لتيارات الخطأ
صديقة للبيئة:على عكس قواطع الدائرة التقليدية SF₆، لا تستخدم VCBs سداسي فلوريد الكبريت، وهو أحد غازات الدفيئة القوية، مما يجعلها خيارًا مستدامًا للمفاتيح الكهربائية الحديثة.
طلب:تُستخدم VCBs على نطاق واسع في المفاتيح الكهربائية المعزولة بالهواء والغاز لتوزيع الطاقة ذات الجهد المتوسط، بما في ذلك المنشآت الصناعية والمحطات الفرعية وأنظمة المترو ومشاريع الطاقة المتجددة.
ما هو فاصل التبديل؟
يعد Switch Disconnector مكونًا أساسيًا يستخدم لتوفير عزل آمن ومرئي للدائرة في المفاتيح الكهربائية ذات الجهد المتوسط.
الوظائف الأساسية:
حمل وصنع/كسر تيارات الحمل المقدرة في ظل الظروف العادية
حمل تيارات الدائرة القصيرة لمدة محددة في ظل ظروف الخطأ
التكامل مع VCB:عند دمجه مع قاطع دائرة مفرغ، يقوم فاصل الفصل بعزل جزء من الدائرة فعليًا بعد أن يقاطع VCB التيار، مما يضمن وجود فجوة عزل آمنة لأعمال الصيانة.
براعة:يعتبر مفتاح الفصل، المتوفر للمفاتيح الكهربائية المعزولة بالهواء والغاز، ضروريًا للتشغيل الآمن، والتجزئة، والمرونة لشبكة الطاقة.
فوائد:يعزز السلامة التشغيلية، ويسمح بالصيانة دون إلغاء تنشيط النظام بأكمله، ويدعم تصميم المفاتيح الكهربائية الصديقة للبيئة.
التطبيقات
يستخدم قواطع دوائر الفراغ 33KV مع مفتاح العزل على نطاق واسع في الصناعات:
| طلب | وصف |
| توليد الطاقة والمحطات الفرعية | يحمي المولدات والمحولات وخطوط التوزيع |
| المنشآت الصناعية | - حماية المحركات وخطوط الإنتاج |
| البنية التحتية التجارية | يحمي المفاتيح الكهربائية في المستشفيات ومراكز البيانات ومجمعات المكاتب |
| الطاقة المتجددة | حماية المفاتيح الكهربائية في مزارع الرياح والطاقة الشمسية |
| كهربة السكك الحديدية | يضمن إمدادات طاقة الجر الآمنة |
المعلمات التقنية
| SN | محتوى | وحدة | اِصطِلاحِيّ بوراميتر |
| 1 | مقاومة الدائرة الرئيسية | شΩ | ≥60 |
| 2 | على السفر | مم | 2-3 |
| 3 | التخليص بين جهات الاتصال المفتوحة | مم | 11-12 |
| 4 | مدة ارتداد الاتصال عند إغلاق العملية | آنسة | ≥2 |
| 5 | متوسط سرعة الافتتاح | آنسة | 1-1.6 |
| 6 | متوسط سرعة الإغلاق | آنسة | 0.6-1.1 |
| 7 | خارج تزامن فتح الاتصال | آنسة | ≥2 |
| 8 | خارج تزامن إغلاق الاتصال | آنسة | ≥2 |

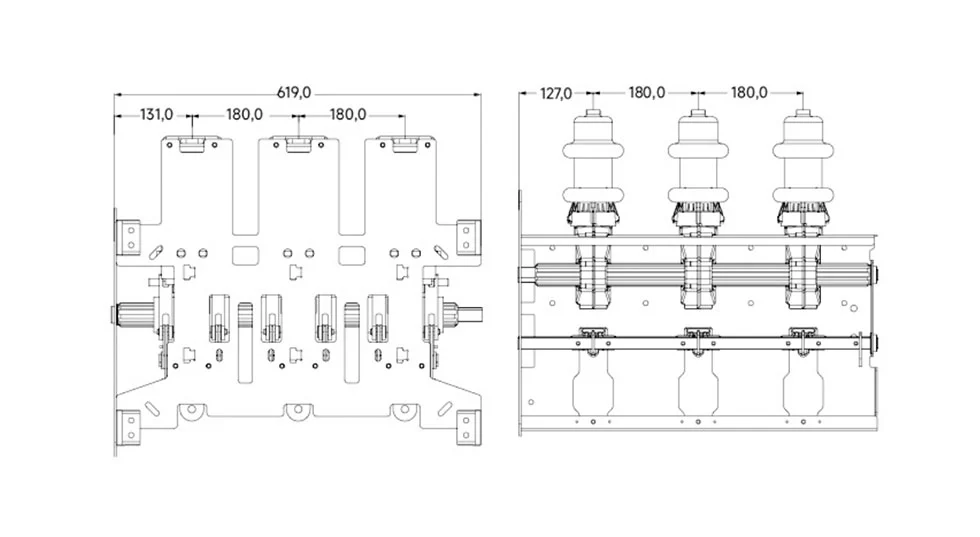

المظهر والأبعاد
التعليمات
س 1: لماذا يعتبر قاطع الدائرة الفراغية أكثر صداقة للبيئة من القواطع التقليدية التقليدية؟
الميزة الرئيسية لقواطع الدائرة الفراغية الصديقة للبيئة هي وسيلة التبريد القوسي الخاصة بها. يعمل قاطع الدائرة الفراغية باستخدام فراغ عالٍ، مما يزيل أي خطر لانبعاثات SF₆، لكن القواطع الشائعة تستخدم غاز SF₆، وهي مادة ذات قدرة عالية للغاية على الاحتباس الحراري.
س2: في الوحدة المتكاملة، ما هو الجهاز الذي يعمل أولاً أثناء إيقاف التشغيل؟
ج: يعمل قاطع الدائرة الكهربائية دائمًا أولاً لمقاطعة التيار بأمان، سواء تحت ظروف التحميل أو الأعطال. فقط بعد أن يفتح VCB الدائرة، يجب تشغيل مفتاح فصل التبديل لتوفير عزل مادي مرئي.
س 3: هل يمكن لمفتاح قطع الاتصال أن يقاطع تيار الخلل؟
ج: لا. لم يتم تصميم أداة قطع الاتصال لمقاطعة تيارات الأعطال. ويتمثل دورها في توفير العزلة على دائرة إلغاء تنشيطها. يجب دائمًا إجراء انقطاع التيار بواسطة قاطع الدائرة المخصص.
س 4: ما هي المزايا الرئيسية لاستخدام VCB في تطبيقات التبديل المتكررة؟
ج: تتمتع قواطع الدائرة الفراغية بعمر تشغيل كهربائي وميكانيكي ممتاز. يتسبب انقطاع قوس الفراغ الخاص بها في الحد الأدنى من تآكل الاتصال، مما يسمح لها بالتعامل مع عمليات التبديل المتكررة - الشائعة في واجبات التبديل الصناعية أو المكثفات - مع موثوقية عالية وأقل قدر من الصيانة.
س5: ما الفرق بين الفواصل المعزولة بالهواء والمعزولة بالغاز؟
ج: تستخدم قواطع الفصل المعزولة بالهواء الهواء كوسيط عازل وهي شائعة في العديد من المفاتيح الكهربائية الداخلية الصديقة للبيئة ذات الجهد المتوسط والوحدات الرئيسية الحلقية. عادةً ما تستخدم الفواصل المعزولة بالغاز غازًا مثل SF₆ كوسيط عازل، يتم تركيبه في غرفة محكمة الغلق، ويكون حجمها مضغوطًا للغاية.
س6: كيف يعمل قاطع التفريغ في VCB؟
ج: عندما تنفصل نقاط التلامس يتشكل قوس من بخار المعدن المتأين. في الفراغ، يتكثف هذا البخار بسرعة مرة أخرى على الأسطح الملامسة لأنه لا توجد جزيئات غازية للحفاظ على القوس. يؤدي هذا إلى انقراض القوس سريعًا للغاية، عادةً خلال أول معبر صفري حالي.
س7: هل هذه الحلول المجمعة مناسبة لتطبيقات الشبكة الذكية؟
ج: بالتأكيد. يمكن تجهيز VCBs الحديثة ووحدات الفصل التي تعمل بمحرك بأجهزة استشعار وأجهزة إلكترونية ذكية.
يمكن لهذه الأجهزة الإلكترونية التشغيل عن بعد، ومراقبة الحالة، والتكامل السلس في أنظمة الشبكة الذكية الآلية، ويمكن لهذه الوظيفة أن تعزز استقرار وإدارة شبكة الطاقة.
س 8: عند اختيار قاطع دائرة مفرغ 33 كيلو فولت مع مفتاح عزل لمشروع ما، ما هي المواصفات الرئيسية التي يجب أن أتحقق منها؟
ج: تتضمن المعلمات المهمة جهد النظام وتصنيفات التيار، وقدرة قطع الدائرة القصيرة لـ VCB، والتحمل الميكانيكي (عدد العمليات) لكلا الجهازين، ونوع آلية التشغيل (زنبرك، محرك)، ووسط العزل المطلوب (هواء أو غاز) لقاطع الفصل لتلبية الأهداف البيئية والفضائية.

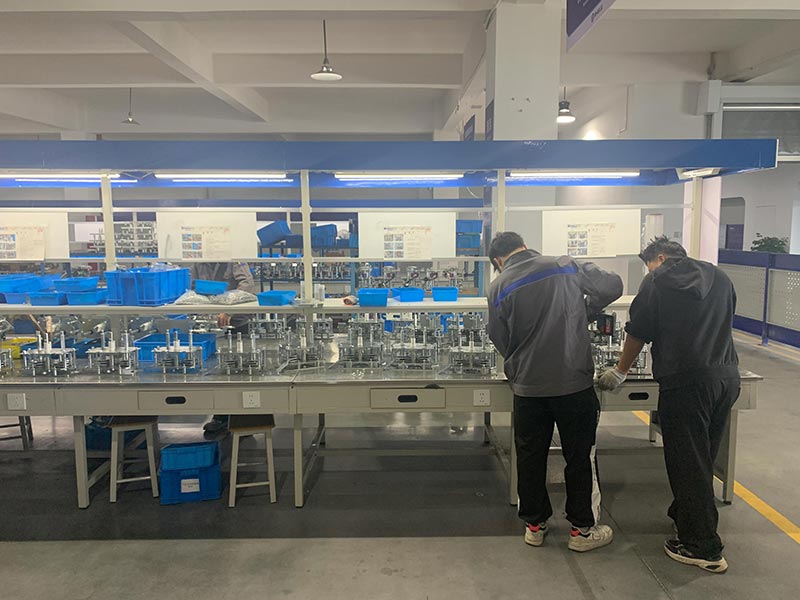

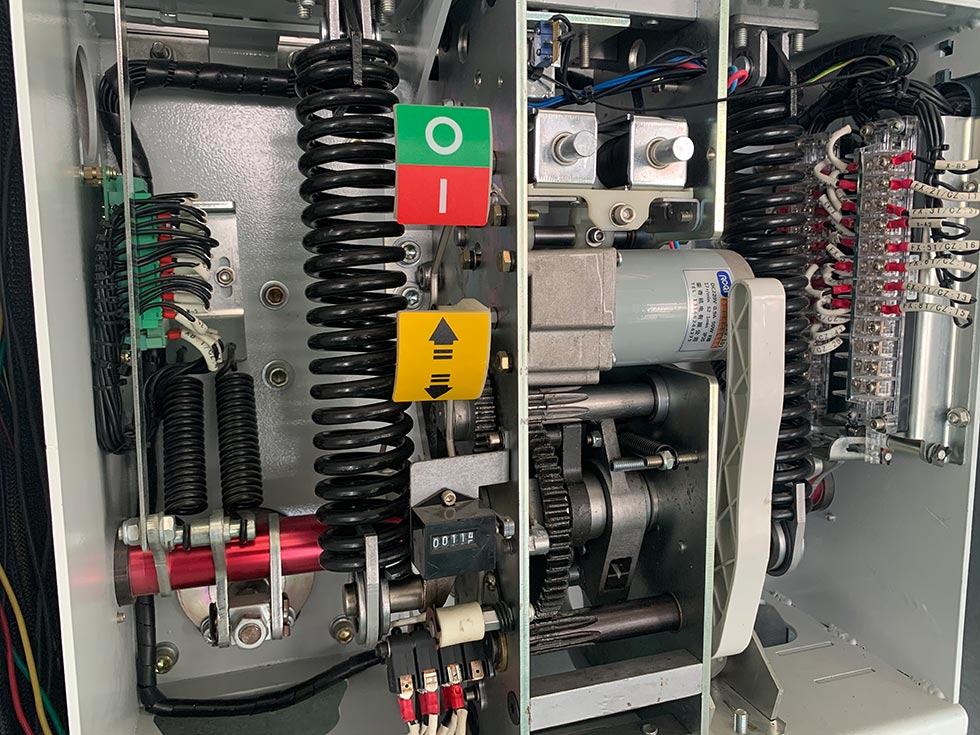

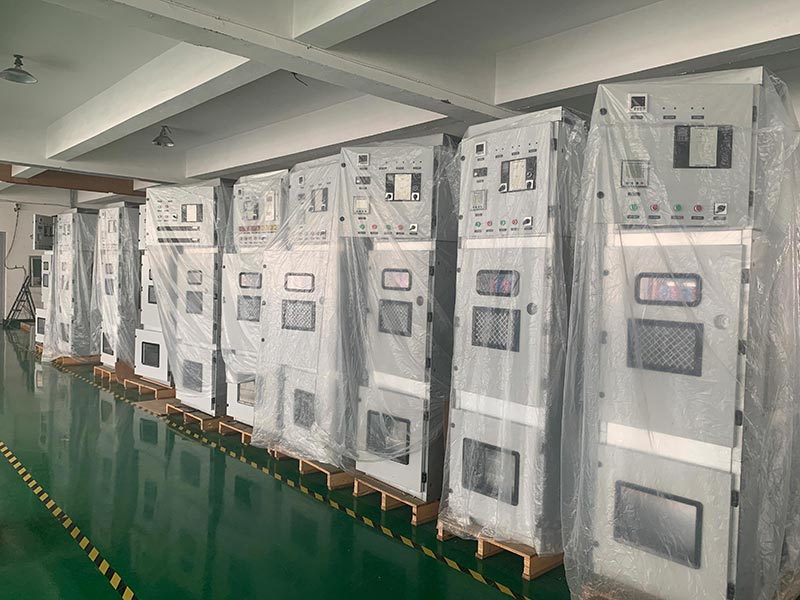

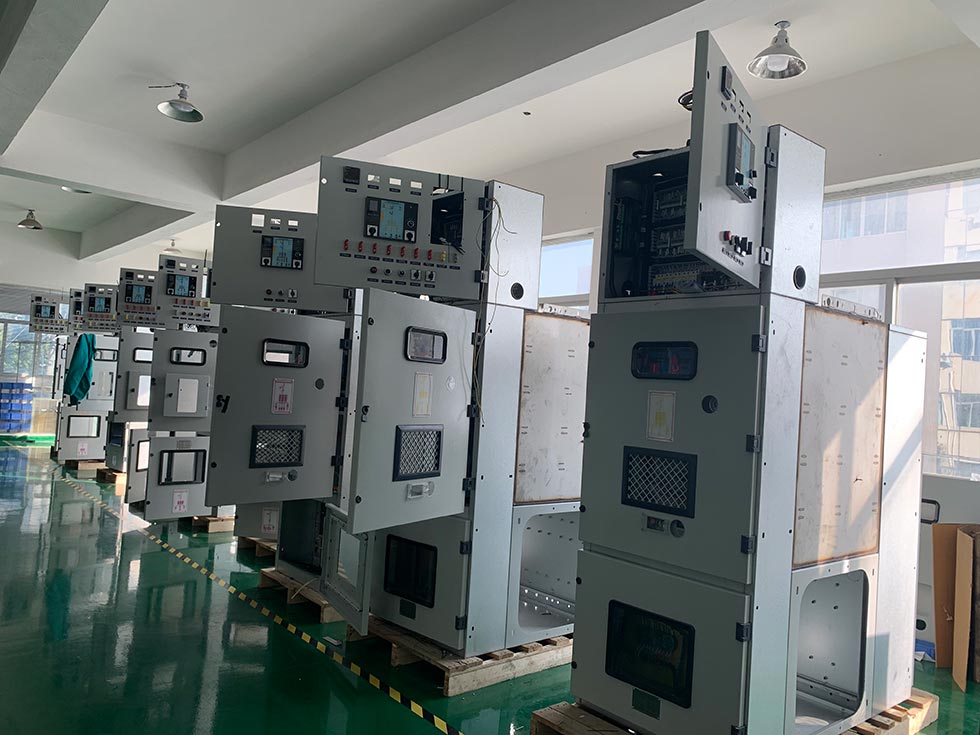

ورشة الإنتاج

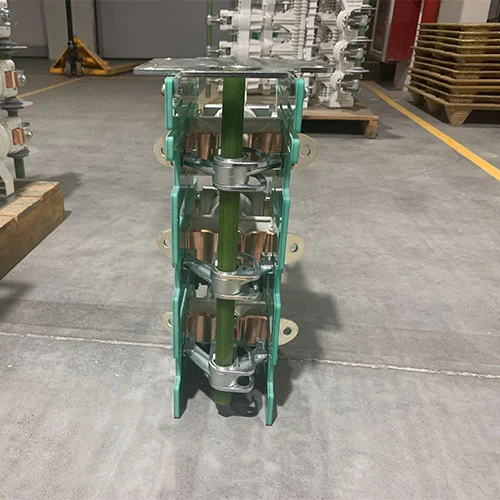

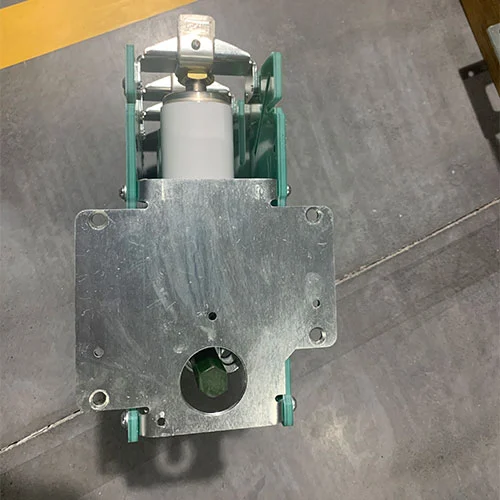

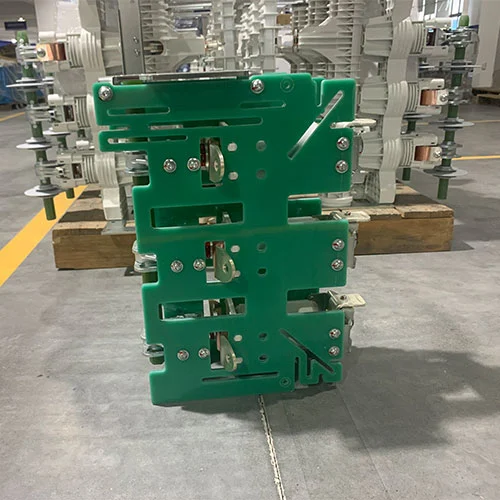

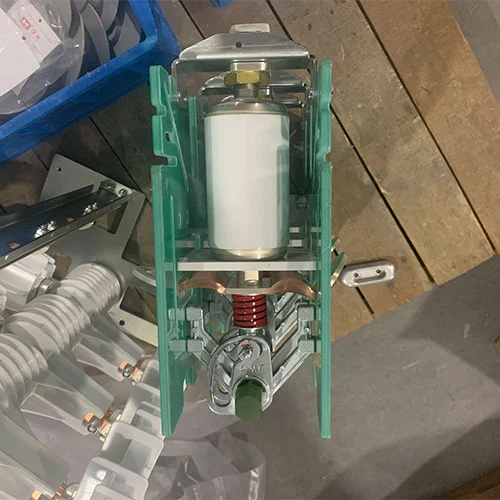

عرض المنتجات
